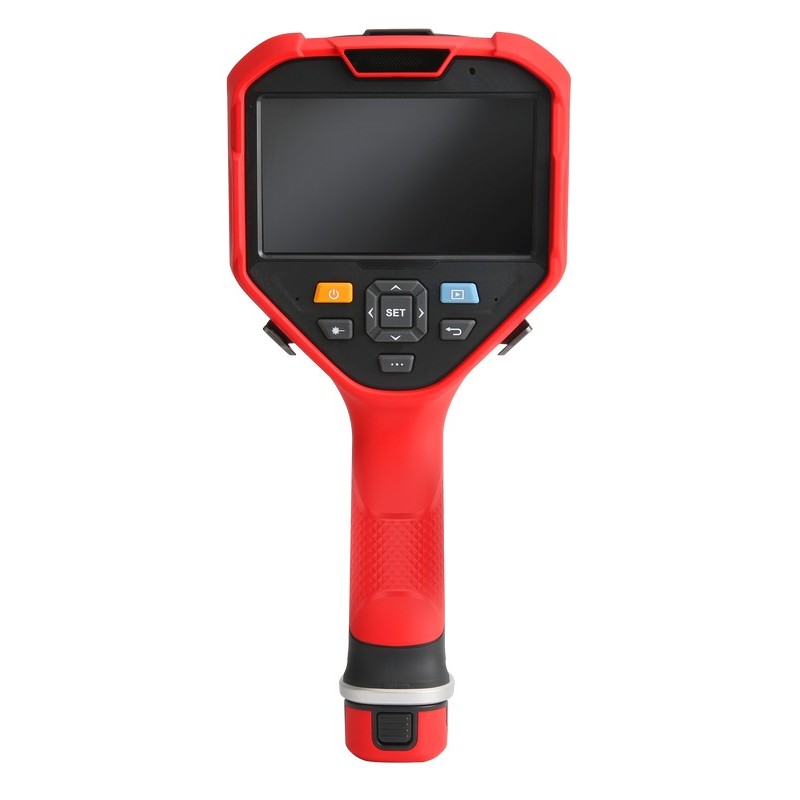

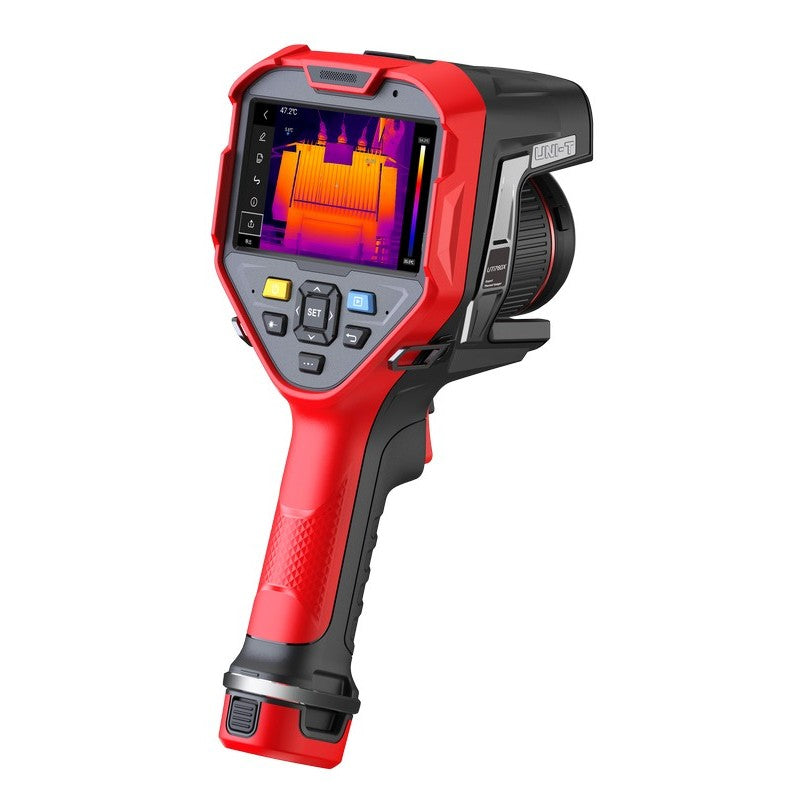

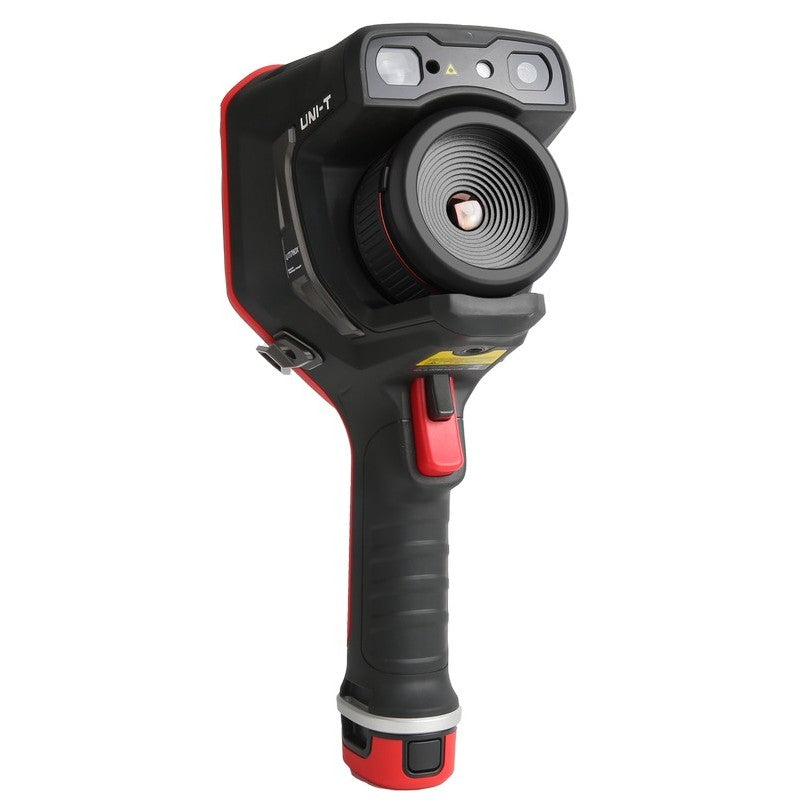

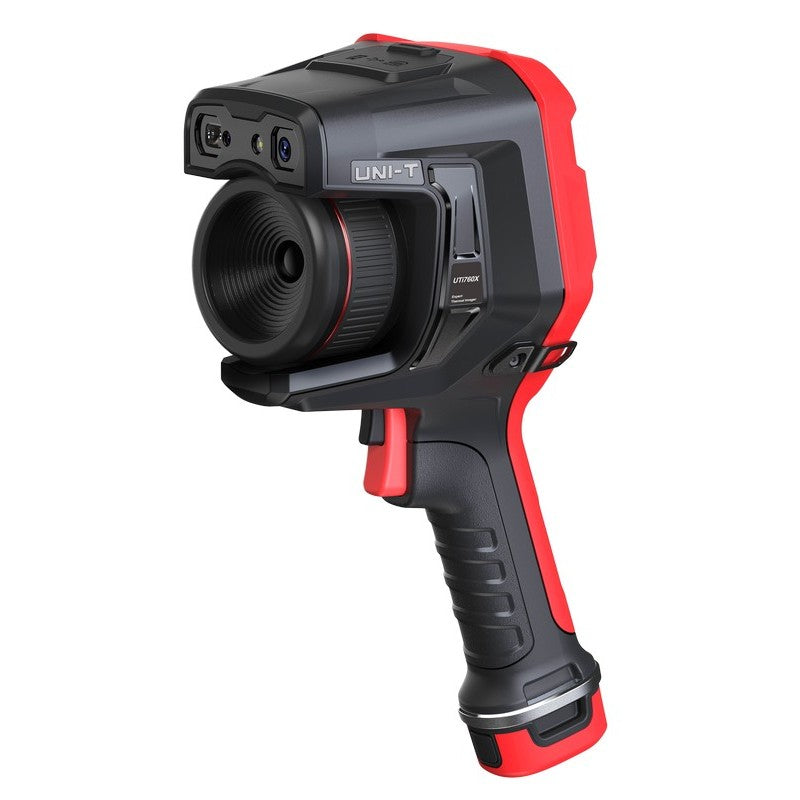

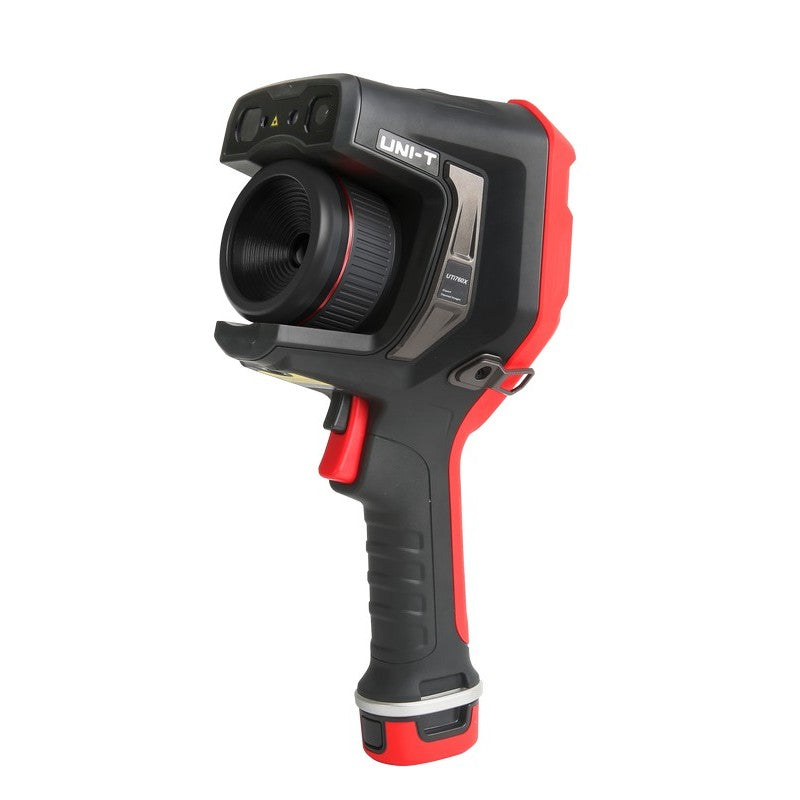

Termocamera ad alta temperatura serie Inspector UTi760XH 640
Scarica
Scarica
La serie UNI-T Inspector porta le capacità di imaging di un laboratorio di termografia in un singolo strumento portatile da 5 pollici.
Un rilevatore radiometrico da 640×512 con IFOV di 0,66 mrad risolve le variazioni di temperatura su quadri elettrici, alloggiamenti di motori, livelli dell'olio nei trasformatori e punti caldi dei circuiti stampati (PCB) senza i costi di un rilevatore raffreddato o l'aggravio del flusso di lavoro tipico di un sistema termografico dedicato. La super-risoluzione sintetizza un output da 1280×1024 partendo dal rilevatore nativo: utile quando l'immagine sorgente deve essere letta chiaramente in una figura di report o in un pannello di annotazione.
L'autofocus continuo, l'AF a contrasto/semi-automatico e la messa a fuoco assistita da laser si combinano per mantenere il bersaglio a fuoco lungo tutto il campo di lavoro; una funzione utile quando si percorre il corridoio di una sottostazione per ispezionare le connessioni delle barre collettrici o quando si entra e si esce da un quadro MCC. La serie Inspector accetta sei lenti intercambiabili che coprono un campo visivo da 7° (tele) a 46° (grandangolo), con una lente ad alta temperatura che estende la misurazione da 1000°C a 2200°C per applicazioni in fonderia, refrattari, forni e riscaldamento a induzione.
Un analizzatore a 16 punti con T-select, correzione dell'emissività per ROI, Smart Meter (riconoscimento automatico di indicatori e misuratori nel canale visivo), annotazione vocale AI, imaging a doppio canale e aggiornamenti firmware OTA completano il set di funzionalità della serie Inspector. Lo strumento viene fornito con software di analisi per PC e mobile incluso: nessun abbonamento, nessuna licenza per singola postazione. Il flusso di lavoro sul campo si connette tramite streaming live Wi-Fi, Bluetooth, estensione display HDMI e USB Type-C.
Questa è la configurazione XH. L'UTi760XH viene fornito con la lente ad alta temperatura inclusa e supporta l'intera gamma di lenti; le lenti della famiglia standard possono essere aggiunte come accessori. Vedere la sezione Configurazione lenti di seguito.
- Sistema a 6 lenti intercambiabili che copre da 7° tele a 46° grandangolo, inclusa una lente ad alta temperatura per misurazioni da 1000°C a 2200°C (dipendente dalla configurazione; vedere Configurazione lenti di seguito)
- Sistema di messa a fuoco a 5 modalità: AF continuo, AF semi-automatico / a contrasto, messa a fuoco assistita da laser, AF touch, manuale
- Sensibilità termica NETD ≤35mK con frequenza di aggiornamento a 30Hz
- Display touch IPS da 5″ (1280×720) con uscita HDMI per display esteso
- Analizzatore a 16 punti con T-select per il richiamo della temperatura su regioni mirate
- Correzione dell'emissività ROI (emissività per singola regione per bersagli a materiali misti)
- Comandi vocali AI + annotazione vocale; Smart Meter per la lettura automatica di indicatori nel canale visivo
- Streaming live Wi-Fi, Bluetooth, USB Type-C, Micro HDMI
- Ricarica diretta Type-C o ricarica indipendente della batteria (90% in 2,5 ore)
- Software di analisi PC + APP incluso; aggiornamento firmware OTA supportato
- Grado di protezione IP54 e resistenza alle cadute da 2m; intervallo operativo da -20°C a 55°C
Funzionalità dettagliate
Sistema a 6 lenti
La serie Inspector accetta sei lenti intercambiabili: Standard, Grandangolare, Tele, Ultra-Tele, Alta Temperatura e Macro. Ogni lente ha la propria lunghezza focale, apertura, FOV, IFOV e distanza minima di imaging. Il riconoscimento della lente è automatico: la termocamera rileva la lente installata tramite ID e applica la tabella di calibrazione corretta senza l'intervento dell'operatore. Grandangolare (46°×34°) per ispezioni su scala ambientale. Tele (14,6°×10,9°) e Ultra-Tele (7,2°×5,5°) per lavori su linee di trasmissione e sottostazioni aeree dove l'accesso è limitato. Macro (distanza minima di imaging 24~42mm) per l'analisi a livello di componenti PCB.
Sistema di messa a fuoco a 5 modalità
L'AF continuo mantiene il bersaglio a fuoco mentre ci si avvicina o ci si allontana; utile quando si scansiona una fila di quadri elettrici o si lavora lungo una linea di produzione. L'AF semi-automatico (760X / 760XH) o l'AF a contrasto (740X / 740XH) consente, con una singola pressione di conferma, di bloccare la messa a fuoco sul bersaglio inquadrato. La messa a fuoco assistita da laser utilizza il telemetro integrato per calcolare la distanza e azionare il motore di messa a fuoco: rapido e preciso per bersagli a basso contrasto difficili da mettere a fuoco. L'AF touch permette di toccare qualsiasi punto dell'immagine live per metterlo a fuoco. La messa a fuoco manuale è disponibile per i termografi che la preferiscono per flussi di lavoro specifici (es. misurazioni coerenti attraverso il vetro). Il tempo di messa a fuoco è inferiore a 2 secondi in tutte le modalità.
Misurazione della temperatura ad alta precisione
La precisione della lente standard è di ±1,0°C / ±1,0% nell'intervallo 0°C – 120°C, ±1,5°C / ±1,5% nell'intervallo 20°C – 600°C e ±1,5% nell'intervallo 500°C – 1200°C (a seconda del valore maggiore, a 25°C ambiente). Con la lente ad alta temperatura, la precisione è ±1,5% nell'intervallo 1000°C – 2200°C. La correzione dell'emissività ROI consente di assegnare l'emissività per singola regione per bersagli a materiali misti: necessario quando un singolo fotogramma contiene metallo grezzo, metallo verniciato e superfici isolanti non verniciate, ognuna delle quali ha una diversa emissività efficace.
Controllo di livello e span
Le modalità di livello/span Auto, Manuale e Touch sono selezionabili nell'immagine live. L'impostazione Auto si adatta continuamente alla scena; Manuale consente di bloccare l'intervallo di temperatura su una finestra fissa per un confronto coerente tra i fotogrammi (essenziale per serie di documentazione); Touch consente di toccare lo schermo per impostare livello/span sulla temperatura del punto toccato. L'analizzatore a 16 punti con T-select supporta ROI a punto, linea, rettangolo e cerchio (fino a 16 per tipo), con la funzione T-select che consente di richiamare i dati di temperatura di qualsiasi ROI salvato come lettura attiva.
Voce AI + Smart Meter + Annotazione vocale
La funzione Voce AI accetta comandi vocali per l'acquisizione, il cambio modalità, il cambio tavolozza e il posizionamento dell'analizzatore: utile quando la termocamera è montata su un treppiede o tenuta a distanza, dove l'operazione touch non è pratica. Lo Smart Meter scansiona il canale visivo ed estrae automaticamente le letture da indicatori analogici, misuratori digitali e indicatori a quadrante, incorporando il valore riconosciuto come metadato sull'immagine termica. L'annotazione vocale registra note audio allegate a ogni fotogramma, salvate insieme al JPG radiometrico, disponibili nel software di analisi ed esportate nei report.
Modalità di imaging: T-Mix, Doppio canale, Fusione, PIP
T-Mix è la modalità di sovrapposizione miscelata di UNI-T che sovrappone lo strato termico a quello visivo con trasparenza regolabile: più chiara della Fusione tradizionale per bersagli a basso contrasto dove il contesto a luce visibile ancora l'interpretazione. L'imaging a doppio canale registra i flussi termico e visivo simultaneamente come file video radiometrici separati, consentendo all'analisi successiva di confrontare fotogramma per fotogramma. PIP posiziona un riquadro termico su un'immagine base visiva (o viceversa). La Fusione standard rimane disponibile per gli utenti che la preferiscono.
Connettività + Archiviazione
Lo streaming live Wi-Fi invia l'immagine attiva a un telefono o laptop accoppiato, supportando la visualizzazione e l'acquisizione remota. Il Bluetooth si accoppia con l'app mobile UNI-T Thermal per l'analisi sul campo e la generazione di report. L'estensione display HDMI pilota un monitor per formazione, presentazione o revisione di supervisione (Micro HDMI sullo strumento; HDMI standard sul display). La memoria integrata da 128GB più l'espansione SD gestiscono lunghe sessioni di ispezione. Il formato immagine è JPG radiometrico (ogni immagine salvata contiene l'intera matrice di temperatura, recuperabile nel software di analisi PC). Il formato video è MP4 più UIR (contenitore video radiometrico di UNI-T).
Batteria + Ricarica
Il pacco batteria UT-M25 è un'unità Li-ion rimovibile da 7,2V / 5000mAh, che fornisce ≥5 ore di funzionamento continuo. La ricarica avviene tramite Type-C diretta (con la batteria nello strumento) o tramite caricabatterie indipendente (batteria rimossa). Entrambi i metodi consentono di recuperare il 90% in 2,5 ore, supportando flussi di lavoro con sostituzione a caldo durante le ispezioni prolungate.
Aggiornamento firmware OTA + Software PC/APP
Gli aggiornamenti firmware vengono scaricati tramite Wi-Fi quando disponibili. Nuove funzionalità aggiunte dopo l'acquisto (nuove tavolozze, nuove modalità di analisi, nuovi comandi vocali AI, perfezionamenti alle tabelle di emissività) vengono implementate senza l'intervento del centro assistenza. Il software di analisi PC e l'APP mobile sono inclusi: nessun abbonamento, nessuna licenza per singola postazione, nessuna valutazione a tempo limitato. Entrambi supportano l'analisi delle immagini radiometriche, la generazione di report e l'organizzazione dei progetti.
Configurazione lenti: X vs XH
La serie Inspector è distribuita in due configurazioni di fabbrica che condividono la stessa piattaforma hardware e differiscono per la lente inclusa e per la gamma di lenti supportate dal corpo macchina:
- Configurazione X (UTi740X / UTi760X): Viene fornita con la lente standard convenzionale. Il corpo macchina è calibrato per le lenti della famiglia standard: Grandangolare, Tele, Ultra-Tele e Macro possono essere aggiunte come accessori. La lente ad alta temperatura non è disponibile per i corpi X, poiché la tabella di calibrazione per alte temperature non viene caricata in fabbrica. Per la misurazione da 1000°C a 2200°C, è necessaria la configurazione XH.
- Configurazione XH (UTi740XH / UTi760XH): Viene fornita con la lente ad alta temperatura, calibrata in fabbrica e pre-abbinata al corpo macchina. L'XH supporta l'intera gamma di lenti (Standard, Grandangolare, Tele, Ultra-Tele, Alta Temperatura e Macro) poiché entrambe le tabelle di calibrazione sono caricate in fabbrica. Gli acquirenti che necessitano sia di imaging per alte temperature (refrattari, fonderia, induzione) che di imaging generico (elettrico, meccanico, edile) sullo stesso corpo macchina dovrebbero scegliere la XH e aggiungere la lente Standard come accessorio.
Le due configurazioni non sono intercambiabili sul campo: la calibrazione è un'operazione di fabbrica. Scegliete la configurazione che corrisponde al vostro carico di lavoro principale; gli accessori per le lenti che tipicamente aggiungereste sono elencati di seguito nel Sistema di lenti compatibili.
La serie Inspector comprende quattro configurazioni di fabbrica su due risoluzioni IR. La piattaforma 740 offre una risoluzione del rilevatore di 400×300; la piattaforma 760 offre 640×512. Ogni piattaforma viene distribuita in una configurazione X (lente convenzionale, intervallo nativo da -20°C a 1200°C, calibrata per la famiglia di lenti standard) e una configurazione XH (lente ad alta temperatura inclusa in fabbrica, intervallo nativo da 1000°C a 2200°C, calibrata in fabbrica per l'intera gamma di lenti, incluse le lenti della famiglia standard come accessori). Frequenza di campionamento, NETD, display touch da 5″, comandi vocali AI, autofocus a 5 modalità e il resto della piattaforma sono identici per tutti e quattro i modelli.
| UTi740X | UTi740XH | UTi760X | UTi760XH | |
|---|---|---|---|---|
| Risoluzione IR | 400×300 | 400×300 | 640×512 | 640×512 |
| Super Risoluzione | 800×600 | 800×600 | 1280×1024 | 1280×1024 |
| Risoluzione spaziale (IFOV) | 1,28 mrad | 1,28 mrad | 0,66 mrad | 0,66 mrad |
| Configurazione | X (Convenzionale) | XH (Alta Temp) | X (Convenzionale) | XH (Alta Temp) |
| Lente inclusa | UT-Z048 Standard | UT-Z052 Alta Temp (calibrata in fabbrica) | UT-Z042 Standard | UT-Z046 Alta Temp (calibrata in fabbrica) |
| Intervallo di misurazione nativo | -20°C – 1200°C | 1000°C – 2200°C | -20°C – 1200°C | 1000°C – 2200°C |
| Compatibile con lente Alta Temp | No | Sì (inclusa) | No | Sì (inclusa) |
| Compatibile con lenti famiglia Standard | Sì | Sì | Sì | Sì |
| Famiglia lenti | UT-Z048 – UT-Z053 (escl. Z052) | UT-Z048 – UT-Z053 (intera gamma) | UT-Z042 – UT-Z047 (escl. Z046) | UT-Z042 – UT-Z047 (intera gamma) |
Applicazioni

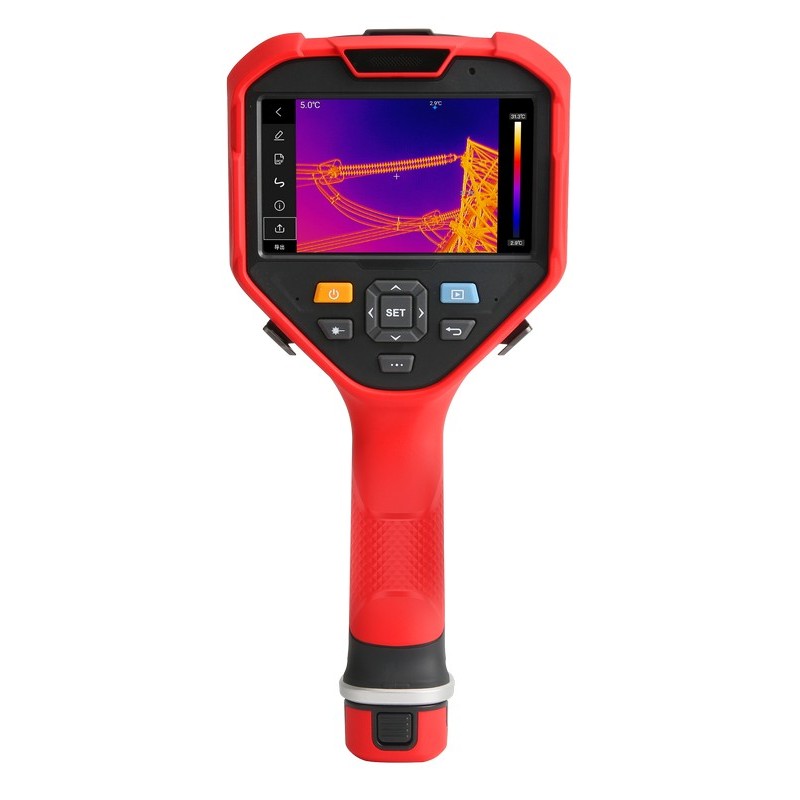

Ispezione sottostazioni + tralicci elettrici
Rilevamento di punti caldi su connessioni bus a lunga distanza e linee di trasmissione. Le lenti Tele e Ultra-Tele estendono la distanza di sicurezza operativa; LRF + messa a fuoco assistita da laser garantiscono immagini nitide a 50m. L'output JPG radiometrico supporta la reportistica di conformità e il monitoraggio dei trend durante le ispezioni periodiche.
Apparecchiature elettriche + Quadri
Connessioni MCC, interruttori, banchi di contattori e giunti di collegamento. Il rilevatore 640×512 risolve lo squilibrio di fase individuale e le connessioni ad alta resistenza in fase di sviluppo a distanze di lavoro da pannello. L'analizzatore a 16 punti con T-select supporta i flussi di lavoro di check-list di ispezione: i ROI preimpostati vengono richiamati per record di asset.

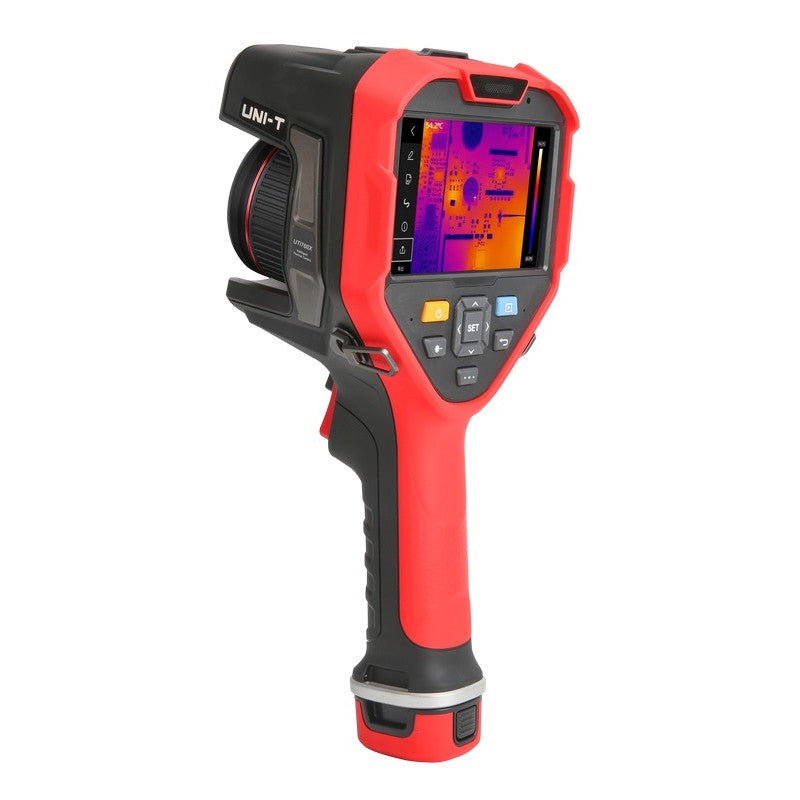

R&D su PCB + Termografia a livello di componenti
La lente Macro supporta l'analisi a livello di componenti con una distanza minima di imaging nell'intervallo 20~42mm (dipendente dalla configurazione). La correzione dell'emissività ROI gestisce la realtà dei materiali misti dei PCB popolati: maschera di saldatura, rame, circuiti integrati con package ceramico e fori passanti placcati hanno ciascuno emissività efficaci diverse. La sovrapposizione T-Mix preserva i segni di riferimento del canale visibile durante l'analisi.
Fonderia / Refrattari / Riscaldamento a induzione
La lente ad alta temperatura calibrata in fabbrica estende la misurazione a 1000°C – 2200°C. I casi d'uso includono il monitoraggio della faccia calda delle pareti refrattarie, l'ispezione di bobine e billette di riscaldatori a induzione, la mappatura della temperatura dell'involucro dei forni, la verifica del preriscaldamento della siviera e la sorveglianza dei cuscinetti dei laminatoi nelle acciaierie. Aggiungere una lente della famiglia standard (venduta separatamente) per ispezioni elettriche e meccaniche generiche sullo stesso corpo.
Accessori
Nella confezione
- Corpo termocamera UTi760XH

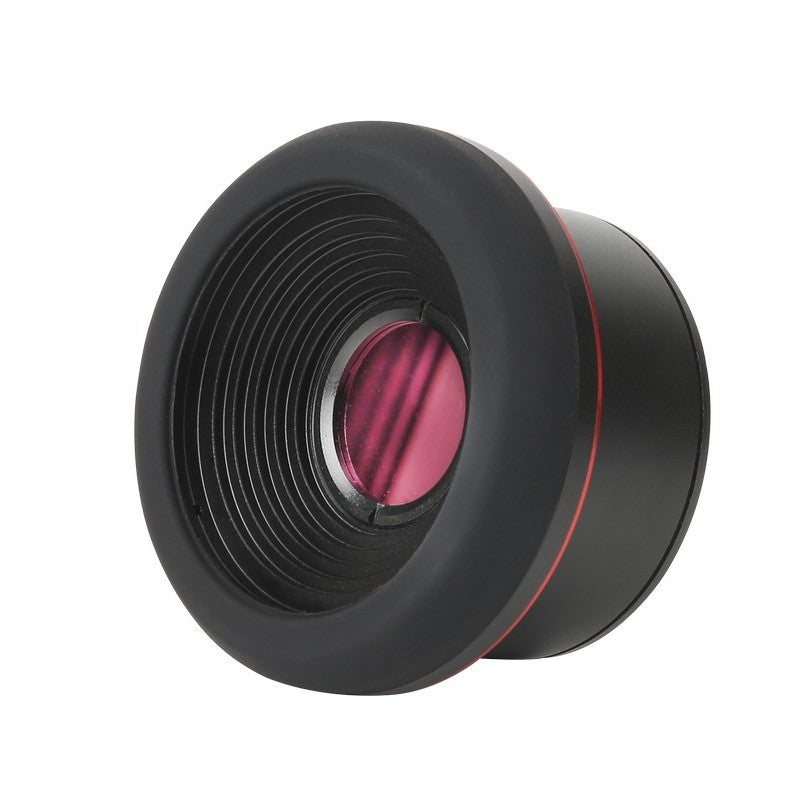

- UT-Z046 Alta temperatura (18mm, F1.0, 24°×19,3° FOV; intervallo 1000°C–2200°C)
- Batteria Li-ion rimovibile UT-M25 (7,2V / 5000mAh)
- Cavo USB Type-C
- Caricabatterie
- Custodia per il trasporto
- Guida rapida
Sistema di lenti compatibili
La gamma di lenti compatibili con questo corpo:
- Lente standard UT-Z042 (18mm, F1.0, 24°×19,3° FOV) — venduta separatamente
- Lente grandangolare UT-Z043 (9,6mm, F1.0, 46°×37° FOV)
- Lente Tele UT-Z044 (36mm, F1.0, 12°×9,6° FOV)
- Lente Ultra-Tele UT-Z045 (62,8mm, F1.3, 7°×5,6° FOV)
- Lente Alta Temperatura UT-Z046 (18mm, F1.0, 24°×19,3° FOV; 1000°C – 2200°C) — inclusa, calibrata in fabbrica per questo corpo. Non venduta separatamente; contattare UNI-T per la sostituzione.
- Lente Macro UT-Z047 (Macro, 20~38mm distanza di imaging)
Consigliati
- Pacco batteria UT-M25 di ricambio (per sessioni prolungate)
- Software di analisi PC UNI-T (incluso; scaricabile dalla pagina del prodotto)
Specifiche
| Risoluzione IR | 640×512 |
| NETD | ≤ 35mK |
| Intervallo di temperatura | 1000 °C (1832 °F) a 2200 °C (3992 °F) |
| Precisione | ±1,5% (a seconda del valore maggiore) |
| Campo visivo | 24° × 19,3° |
| Risposta spettrale | 7,5 - 14µm |
| Pixel Pitch | 12µm |
| Frequenza di aggiornamento | 30 Hz |
| Risoluzione spaziale | 0,66mrad |
| Messa a fuoco | AF continuo / AF semi-automatico / Messa a fuoco assistita da laser / AF touch / Manuale |
| Super Risoluzione | Sì |
| Fusione immagini | Sì |
| Isoterma | Sì |
| Modalità immagine | Termica, Immagine visiva, Fusione, T-Mix, PIP, immagine a doppio canale |
| Formato immagine | JPEG radiometrico |
| Registrazione video | Sì |
| Formato video | MP4, UIR |
| Tipo di laser | Laser singolo |
| Laser LRF | Sì |
| Puntatore laser | Sì |
| Torcia | Sì |
| Analizzatore a schermo | 16 Punti/16 Linee/16 Rettangoli/16 Cerchi. Supporta T-select |
| Fotocamera digitale | 13MP |
| Controllo vocale | Sì |
| WiFi | Sì |
| Aggiornamento firmware OTA | Sì |
| App Bluetooth | Sì |
| Lenti intercambiabili | Sì |
| Calibrazione lente | Sì |
| Interfaccia | USB-Type-C, Micro-HDMI |
| Archiviazione dati | Integrata 128G+64GB SD |
| Tipo display | LCD IPS |
| Dimensioni display | 5in |
| Risoluzione display | 1280×720 |
| Lingue | Inglese, Francese, Tedesco, Italiano, Spagnolo, Svedese, Polacco, Ceco |
| Touch screen | Sì |
| Batteria | Pacco batteria Li-ion ricaricabile e rimovibile da 7,2 V/5000 mAh |
| Durata della batteria | ≥ 5 ore (con Wi-Fi spento) |
| Tempo di ricarica | Ricarica al 90% in 2,5 ore (ricarica a dispositivo spento o ricarica indipendente del pacco batteria) |
| Peso | 1,305 kg (escluso obiettivo) |
| Dimensioni | 140,7 × 171 × 304,4 mm |
| Grado di protezione IP | IP54 |
| Resistenza alle cadute | 2 m |
