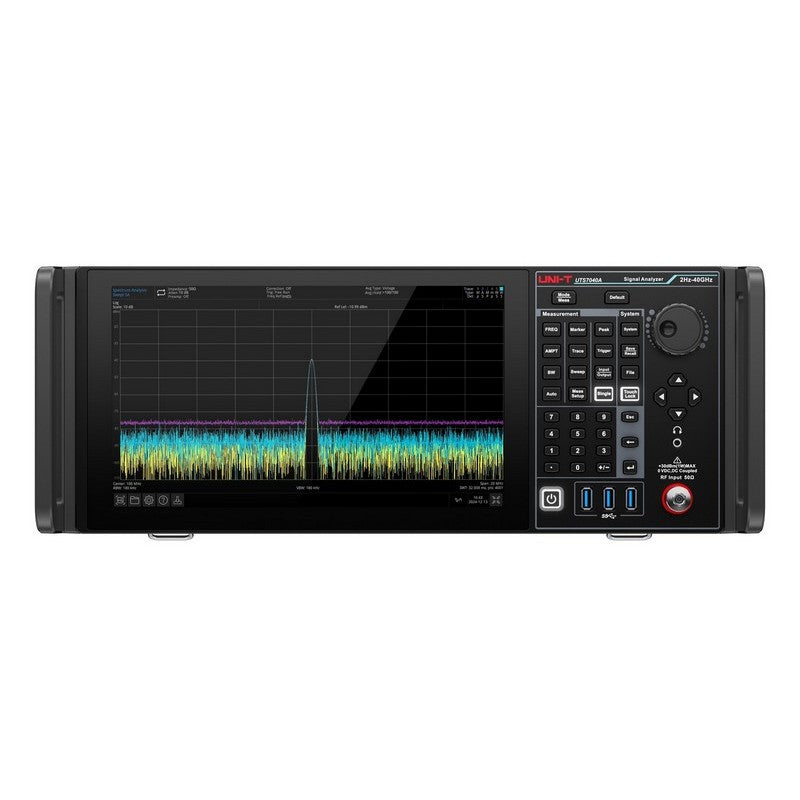

Analizador de señales de la serie Interceptor UTS7032A de 32 GHz
Descargar
Descargar
Descripción general
El UNI-T UTS7032A es un analizador de señales de 32 GHz para trabajos de comunicaciones inalámbricas comerciales, IoT, pre-cumplimiento de EMI y caracterización de I+D. Cubre de 2 Hz a 32 GHz en un solo chasis, con un nivel de ruido medio visualizado (DANL) de −167 dBm/Hz (con el preamplificador activado) y 100 001 puntos de barrido en todo el intervalo.
El UTS7032A es un miembro de 32 GHz de la línea de analizadores de señales de banda ancha UTS7000A. El análisis de espectro en tiempo real se incluye como una capacidad base del instrumento con un ancho de banda de análisis estándar de 40 MHz, ampliable por software a 85, 160 o 255 MHz mediante las opciones de licencia de la serie B. Un ecosistema completo de opciones de medición (demodulación 5G NR, análisis de señal vectorial, captura I/Q, pre-cumplimiento de EMI, ruido de fase, mediciones de potencia avanzadas, demodulación analógica y LTE FDD/TDD) amplía la misma plataforma de hardware a flujos de trabajo especializados sin necesidad de adquirir un segundo instrumento.
Cómo elegir su modelo — Serie UTS7000A
El nombre UTS7000A abarca ocho modelos en una única plataforma de analizador de señales. La serie se divide en dos configuraciones: una configuración de banda ancha (ancho de banda en tiempo real base de 40 MHz, ampliable por software a 255 MHz) y una configuración de banda estrecha –NB (ancho de banda en tiempo real fijo de 20 MHz, sin ruta de actualización). El muestreo, los puntos de barrido, el ruido de fase, el DANL, la pantalla, la interfaz y la compatibilidad de opciones son idénticos en los ocho modelos. Elija la frecuencia máxima que requiera su trabajo y, a continuación, elija la configuración de ancho de banda.
| Modelo | Frecuencia máx. | Ancho de banda en tiempo real | Preamplificador emparejado |
|---|---|---|---|
| UTS7000A — Configuración de banda ancha (RTSA de 40 MHz, ampliable por software a 255 MHz) | |||
| UTS7013A | 2 Hz – 13.6 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P13 |
| UTS7026A | 2 Hz – 26.5 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P26 |
| UTS7032A | 2 Hz – 32 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P32 |
| UTS7040A | 2 Hz – 40 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P40 |
| UTS7000A–NB — Configuración de banda estrecha (RTSA de 20 MHz, fijo, sin ruta de actualización) | |||
| UTS7013A–NB | 2 Hz – 13.6 GHz | 20 MHz fijo | UTS7000A-P13 |
| UTS7026A–NB | 2 Hz – 26.5 GHz | 20 MHz fijo | UTS7000A-P26 |
| UTS7032A–NB | 2 Hz – 32 GHz | 20 MHz fijo | UTS7000A-P32 |
| UTS7040A–NB | 2 Hz – 40 GHz | 20 MHz fijo | UTS7000A-P40 |
Elija la configuración de banda estrecha –NB cuando sus señales no requieran un ancho de banda en tiempo real superior a 20 MHz (monitoreo de canales estrechos, caracterización de portadora única, captura de señales de salto lento o pre-cumplimiento de EMI en intervalos de emisiones conducidas). Elija la configuración de banda ancha cuando la captura en tiempo real de banda ancha sea importante: señales multiportadora, portadoras de componentes 5G NR FR2, cargas útiles moduladas de banda ancha o captura de transitorios en intervalos de hasta 255 MHz.
Características principales
- Rango de frecuencia de 2 Hz a 32 GHz, chasis único, sin cambio de banda
- Nivel de ruido medio visualizado de −167 dBm/Hz con el preamplificador UTS7000A-P32 activado
- Ruido de fase <−110 dBc/Hz
- Análisis de espectro en tiempo real incluido: base de 40 MHz, ampliable por software a 85, 160 o 255 MHz
- 100 001 puntos de barrido, seis trazas, rango de RBW de 1 Hz a 10 MHz
- Pantalla táctil TFT-LCD de 11.6 pulgadas con teclado completo en el panel frontal
- USB 3.0, USB 2.0, LAN, HDMI, entrada/salida de referencia de 10 MHz, entradas de disparo duales
- Nueve opciones de medición con licencia de software en una sola plataforma: 5G NR, VSA, I/Q, EMI, PNM, AMA, AMK, FDD-LTE, TDD-LTE
Detalles del UNI-T UTS7032A
Análisis de espectro en tiempo real: estándar de 40 MHz, ampliable por software a 255 MHz
El análisis de espectro en tiempo real es parte del instrumento base. El UTS7032A se envía configurado para 40 MHz de ancho de banda de análisis en tiempo real y logra una captura de señal en el dominio de la frecuencia del 100% en menos de 3.21 µs, por lo que las señales transitorias e intermitentes que un analizador de barrido pasaría por alto se capturan en la traza. El instrumento admite pantallas de espectro de densidad, espectrograma (cascada) y potencia frente al tiempo simultáneamente, además de un disparo de plantilla de máscara de frecuencia (FMT) para la captura al recibir, salir o cambiar la forma de la señal.
El ancho de banda en tiempo real más amplio se añade mediante licencia de software sin cambiar el chasis. El UTS7000A-B85 aumenta el ancho de banda en tiempo real a 85 MHz, el UTS7000A-B160 a 160 MHz y el UTS7000A-B255 a 255 MHz, suficiente para capturar portadoras de componentes 5G NR FR2 y cargas útiles moduladas de banda ancha en un solo registro. El desbloqueo de la licencia se puede instalar en campo en cualquier chasis UTS7000A de banda ancha de 40 MHz y permanece permanente durante toda la vida útil del instrumento.
Rango de frecuencia hasta 32 GHz con preamplificador opcional
El UTS7032A cubre de 2 Hz a 32 GHz en un solo chasis: sin cambio de banda, sin mezcladores externos, sin necesidad de un segundo instrumento para la parte de mayor frecuencia del rango. El preamplificador UTS7000A-P32 es la opción de sensibilidad emparejada para este chasis. Con el preamplificador activado, el nivel de ruido medio visualizado alcanza −167 dBm/Hz, el piso del que dependen la caracterización de señales pequeñas, la demodulación cercana al nivel de ruido y el trabajo de EMI con emisores débiles. Cada chasis de la línea UTS7000A tiene su propio preamplificador emparejado, adaptado al rango de frecuencia del chasis; el P32 es el correcto para el chasis de 32 GHz.
Análisis de demodulación 5G NR
La opción UTS7000A-NR añade análisis de demodulación 5G New Radio directamente en el instrumento. Combinado con el alcance de frecuencia de 32 GHz del UTS7032A y las opciones de ancho de banda en tiempo real de hasta 255 MHz, el chasis admite la caracterización comercial de 5G NR en bandas sub-6 GHz (FR1) más las bandas de ondas milimétricas FR2 sub-30 GHz: n258 (24.25–27.5 GHz, 26 GHz europeo), n257 (26.5–29.5 GHz, 28 GHz global) y n261 (27.5–28.35 GHz, 28 GHz LMDS estadounidense), utilizadas en acceso inalámbrico fijo comercial, desarrollo de equipos de estaciones base y caracterización de equipos de usuario (UE) 5G.
Análisis de señal vectorial
La opción UTS7000A-VSA proporciona análisis de señal vectorial de propósito general con mediciones de constelación, EVM y tasa de símbolos en las principales familias de modulación digital: variantes PSK, QAM, FSK, MSK y ASK. La tasa de símbolos se establece desde 1 ksps hasta el ancho de banda de análisis del instrumento dividido por los puntos de símbolo. Se utiliza para la puesta en marcha de protocolos en radios personalizadas, verificación de modulación basada en IQ e I+D de radio digital donde el esquema de modulación no es una forma de onda celular estandarizada.
Analizador de señales I/Q
La opción UTS7000A-I/Q captura datos de registro de tiempo I y Q de banda base compleja junto con la vista del dominio de la frecuencia. El registro I/Q capturado admite la inspección tanto en el dominio del tiempo como en el de la frecuencia de la misma señal, lo que resulta útil para la depuración a nivel de protocolo, la verificación de modulación personalizada y el análisis posterior a la captura en herramientas externas donde se necesitan las muestras IQ sin procesar.
Pruebas de pre-cumplimiento de EMI
La opción UTS7000A-EMI configura el instrumento para trabajos de pre-cumplimiento de EMI con detectores de estilo CISPR (incluido cuasi-pico), líneas de límite predefinidas y medición en modo medidor a frecuencias fijas. Los flujos de trabajo de pre-escaneo y escaneo final permiten a un equipo de desarrollo identificar fallas probables de emisiones y caracterizar su contenido espectral antes de programar tiempo en una cámara certificada. Los intervalos de emisiones conducidas (Banda A, Banda B) y los barridos de emisiones radiadas más amplios son compatibles en el mismo instrumento.
Análisis de ruido de fase
La opción UTS7000A-PNM proporciona una medición de ruido de fase con un solo toque a frecuencias de desplazamiento seleccionadas por el usuario, con pantalla de gráfico logarítmico en dBc/Hz. Se utiliza para la caracterización de osciladores, evaluación de sintetizadores y calificación de relojes de referencia donde el propio piso de ruido de fase del instrumento (<−110 dBc/Hz) está muy por debajo del dispositivo bajo prueba.
Kit de medición avanzada: TOI, OBW, potencia de canal, ACPR, CNR, monitoreo de espectro
La opción UTS7000A-AMK añade un conjunto de mediciones de potencia y espectrales de un solo toque para trabajos rutinarios de caracterización de RF: intercepto de tercer orden (TOI), ancho de banda ocupado (OBW), potencia de canal, relación de potencia de canal adyacente (ACPR), relación portadora-ruido (CNR), análisis armónico, potencia en el dominio del tiempo y monitoreo de espectro. Cada una es una pantalla de medición dedicada en lugar de una secuencia manual de colocación de marcadores, lo que constituye la diferencia práctica para la caracterización en planta de producción y los barridos automáticos nocturnos.
Demodulación analógica y LTE
La opción UTS7000A-AMA añade análisis de demodulación analógica para señales AM, FM y PM, con medición de portadora, profundidad de modulación, desviación de frecuencia, SINAD y distorsión armónica total. Las opciones UTS7000A-FDD-LTE y UTS7000A-TDD-LTE añaden demodulación 3GPP LTE para señales FDD y TDD respectivamente, con EVM por bloque de recursos, sincronización de trama y ranura, caracterización PDSCH y PUSCH, y análisis de señal OFDM. Cada una es una licencia separada y funciona como un modo de medición dedicado en el instrumento.
Aplicaciones principales
Desarrollo de equipos inalámbricos comerciales y 5G NR sub-6
El alcance de frecuencia de 32 GHz del UTS7032A cubre el 5G NR sub-6 (FR1) comercial más las bandas completas de ondas milimétricas comerciales FR2 sub-30 GHz n258, n257 y n261, lo que respalda el desarrollo de estaciones base comerciales, equipos de acceso inalámbrico fijo y caracterización de equipos de usuario 5G en las asignaciones de ondas milimétricas sub-30 GHz. La opción de demodulación UTS7000A-NR, las opciones de ancho de banda en tiempo real de hasta 255 MHz y la opción de registro de tiempo I/Q son las tres piezas que un banco 5G NR comercial típico utilizará conjuntamente.
Puesta en marcha de protocolos inalámbricos e IoT
Para bandas comerciales de 2.4 GHz y 5 GHz (Wi-Fi 6 / 6E, Bluetooth, Zigbee, LoRa y radios propietarias personalizadas), el chasis se empareja con el UTS7000A-VSA para la caracterización de modulación digital y con el UTS7000A-I/Q para la captura de registros de tiempo utilizados en la depuración a nivel de protocolo y el análisis posterior a la captura. Las opciones de ancho de banda de análisis en tiempo real admiten canales de banda ancha y captura de señales de salto de frecuencia.
Pre-cumplimiento de EMI e higiene espectral
La opción UTS7000A-EMI configura el instrumento para trabajos de pre-cumplimiento de emisiones conducidas y radiadas: detectores de estilo CISPR, incluido cuasi-pico, líneas de límite predefinidas y flujos de trabajo de pre-escaneo y escaneo final. Para diseños de electrónica de potencia donde las emisiones de frecuencia de conmutación y los armónicos deben caracterizarse antes de usar la cámara, la combinación de la opción EMI más el kit de medición UTS7000A-AMK (análisis armónico, monitoreo de espectro) respalda un banco de pre-cumplimiento completo en un solo instrumento.
Caracterización de I+D y monitoreo de espectro
Para trabajos generales de I+D de análisis de señales (calificación de ruido de fase de osciladores y sintetizadores, medición de distorsión de intermodulación, búsqueda de espurios, detección de señales débiles y monitoreo de espectro de larga duración), el piso de ruido de −167 dBm/Hz del chasis (con preamplificador), los 100 001 puntos de barrido, las seis memorias de traza y la pantalla de espectro de densidad en tiempo real cubren los flujos de trabajo diarios. La opción de ruido de fase UTS7000A-PNM y el kit de medición UTS7000A-AMK son las adiciones más utilizadas para este trabajo.
Accesorios y opciones de la familia
Opciones de ancho de banda en tiempo real (licencias de software, solo configuración de banda ancha):
- UTS7000A-B85 — ancho de banda de análisis en tiempo real de 85 MHz
- UTS7000A-B160 — ancho de banda de análisis en tiempo real de 160 MHz
- UTS7000A-B255 — ancho de banda de análisis en tiempo real de 255 MHz
Opción de preamplificador emparejado (coincidencia de frecuencia con este chasis):
- UTS7000A-P32 — preamplificador para UTS7032A y UTS7032A-NB
Opciones de función de medición (con licencia de software; compatible con todos los chasis UTS7000A, incluido el –NB):
- UTS7000A-NR — análisis de demodulación 5G NR
- UTS7000A-VSA — análisis de señal vectorial
- UTS7000A-I/Q — analizador de señales I/Q
- UTS7000A-EMI — pruebas de pre-cumplimiento de EMI
- UTS7000A-PNM — medición de ruido de fase
- UTS7000A-AMK — kit de medición avanzada
- UTS7000A-AMA — demodulación analógica (AM/FM/PM)
- UTS7000A-FDD-LTE — demodulación LTE FDD
- UTS7000A-TDD-LTE — demodulación LTE TDD
Preguntas frecuentes
¿Qué preamplificador debo pedir con el UTS7032A?
El UTS7000A-P32 es el preamplificador emparejado para el chasis de 32 GHz. Cada chasis de la línea UTS7000A tiene su propio preamplificador de frecuencia adaptada; usar un preamplificador de un chasis de menor frecuencia limitaría el rango de sensibilidad que puede usar en todo el intervalo del UTS7032A.
¿El generador de seguimiento está incluido o disponible como opción?
La línea UTS7000A no incluye un generador de seguimiento en ningún chasis. Para el análisis de red escalar en una plataforma de analizador de señales UNI-T con un generador de seguimiento incorporado, la serie UTS5000A es el instrumento alternativo.
¿Se puede ampliar el ancho de banda de análisis en tiempo real después de la compra?
Sí, el UTS7032A se envía con 40 MHz de ancho de banda en tiempo real y se puede ampliar añadiendo las opciones de ancho de banda UTS7000A-B85 (85 MHz), UTS7000A-B160 (160 MHz) o UTS7000A-B255 (255 MHz). Se trata de licencias de software instalables en campo: compre, registre e instale a través del menú de instalación de opciones del chasis.
¿Las opciones de medición se instalan en fábrica o puedo obtener la licencia más adelante?
Las nueve opciones de medición (5G NR, VSA, I/Q, EMI, PNM, AMK, AMA, FDD-LTE, TDD-LTE) se instalan como licencias de software en el instrumento y pueden añadirse en cualquier momento después de la compra. Cada opción se instala y activa de forma independiente.
¿El UTS7032A admite programación remota y automatización?

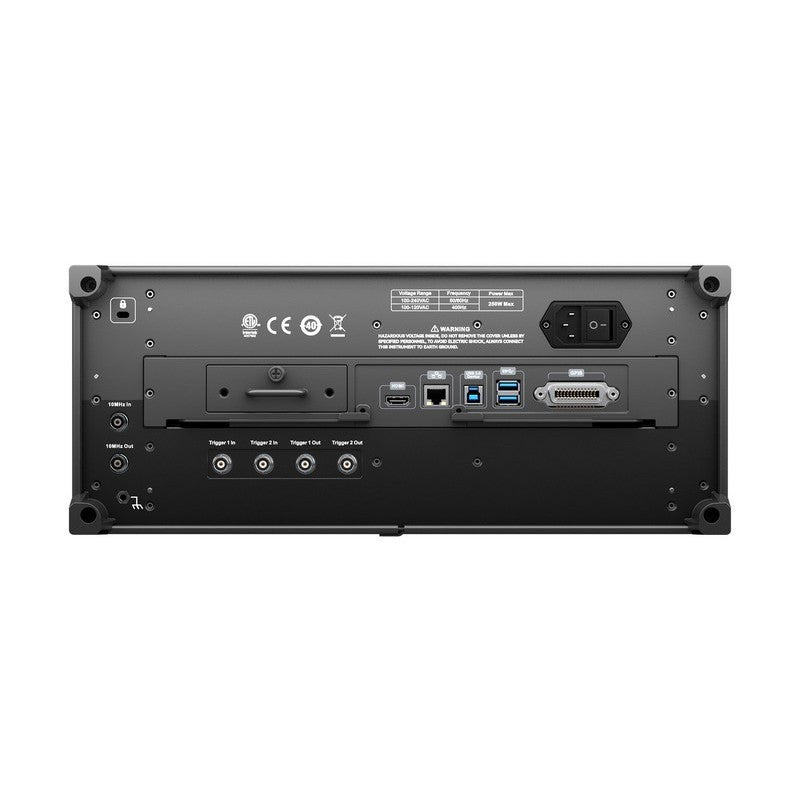

Sí. El instrumento admite programación SCPI a través de LAN y USB, con el conjunto de interfaces estándar que incluye host USB 3.0, host USB 2.0, dispositivo USB, LAN, HDMI, entrada/salida de referencia de 10 MHz, entrada de referencia externa y dos entradas de disparo.
Especificaciones
| Número de modelo | UTS7032A |
| Rango de frecuencia | 2 Hz – 32 GHz |
| Ancho de banda de análisis en tiempo real | 40 MHz base; ampliable mediante software a 85 / 160 / 255 MHz a través de licencias opcionales B |
| Nivel de ruido promedio visualizado | −167 dBm/Hz (con preamplificador UTS7000A-P32 activado) |
| Ruido de fase | <−110 dBc/Hz |
| Resolución de frecuencia | 0.001 Hz |
| Ancho de banda de resolución (RBW) | 1 Hz – 3 MHz (pasos del 10%), 4 / 5 / 6 / 8 / 10 MHz |
| Puntos de barrido | hasta 100,001 |
| Trazas | 6 |
| Pantalla | Pantalla táctil TFT-LCD de 11.6 pulgadas |
| Interfaz | USB 3.0 / USB 2.0 host, dispositivo USB, LAN, HDMI, entrada/salida de referencia de 10 MHz, entrada de referencia externa, 2× entrada de disparo, auriculares |
| Generador de seguimiento | No disponible |
| Certificaciones | CE, cETLus, RoHS |
Documentación
Opciones y accesorios

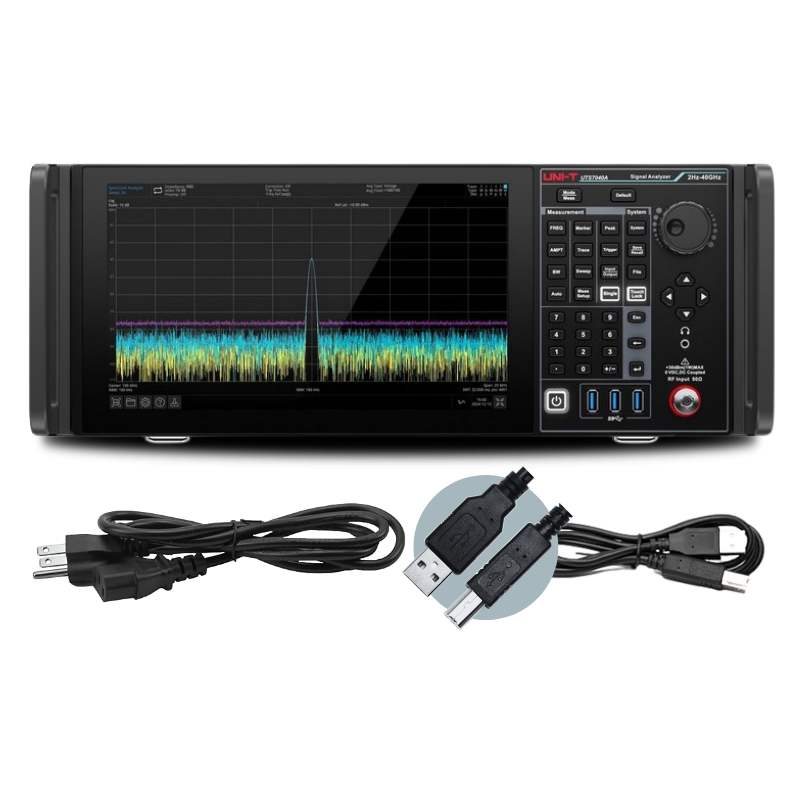

Incluido en la caja:
- Cable de alimentación
- Cable de impresión USB 2.0
- Guía de descarga en inglés
- Manual de seguridad multilingüe
- Informe de calibración (COC)
Opciones de software (número de modelo — descripción):
- UTS7000A-AMA — Opción de medición de desmodulación analógica
- UTS7000A-AMK — Opción de kit de medición avanzada
- UTS7000A-B160 — Licencia de ancho de banda de análisis en tiempo real de 160 MHz
- UTS7000A-B255 — Licencia de ancho de banda de análisis en tiempo real de 255 MHz
- UTS7000A-B85 — Licencia de ancho de banda de análisis en tiempo real de 85 MHz
- UTS7000A-EMI — Opción de medición de EMI
- UTS7000A-FDD-LTE — Opción de análisis de desmodulación FDD-LTE
- UTS7000A-I/Q — Opción de analizador I/Q
- UTS7000A-NR — Opción de análisis de desmodulación 5G NR
- UTS7000A-P13 — Opción de preamplificador de 13.6 GHz para UTS7013A
- UTS7000A-P26 — Opción de preamplificador de 26.5 GHz para UTS7026A
- UTS7000A-P32 — Opción de preamplificador de 32 GHz para UTS7032A
- UTS7000A-P40 — Opción de preamplificador de 40 GHz para UTS7040A
- UTS7000A-PNM — Opción de medición de ruido de fase
- UTS7000A-TDD-LTE — Opción de análisis de desmodulación TDD-LTE
- UTS7000A-VSA — Opción de análisis de señal vectorial
