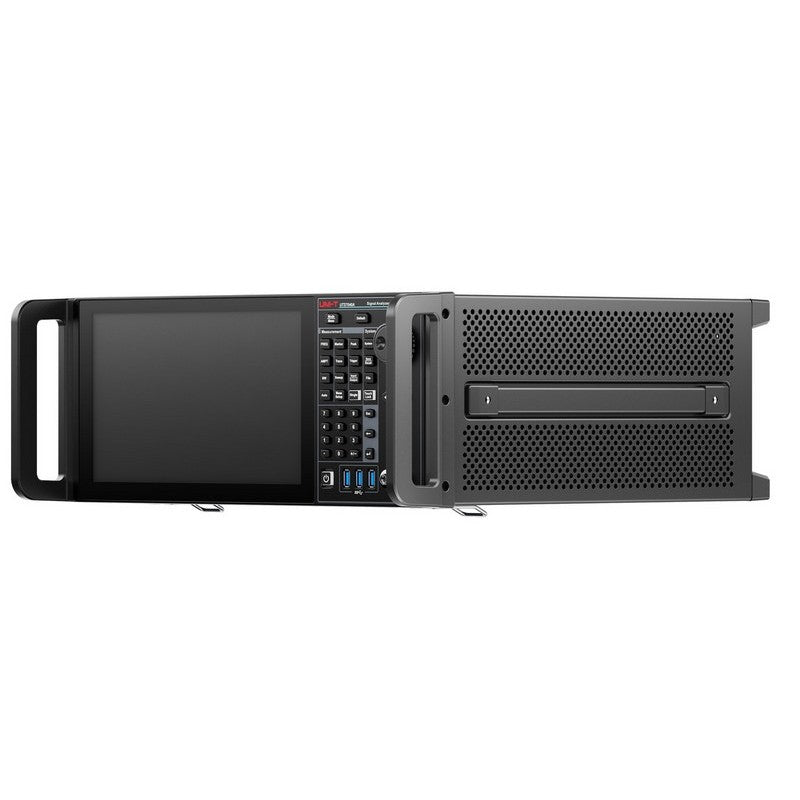

Analizador de señales UTS7026A de 26.5 GHz, serie Interceptor
Notas del producto: También hay opciones y configuraciones personalizadas disponibles. Por favor contáctenos si necesita ayuda con su aplicación específica.
Descargar
Descargar
El UNI-T UTS7026A es un analizador de señales de 26,5 GHz para trabajos de comunicaciones inalámbricas comerciales, IoT, pre-cumplimiento de EMI y caracterización en I+D. Cubre de 2 Hz a 26,5 GHz en un solo chasis, con un nivel de ruido promedio visualizado (DANL, con preamplificador activado) de −167 dBm/Hz y 100 001 puntos de barrido en todo el intervalo.
El UTS7026A es un miembro de 26,5 GHz de la línea de analizadores de señales de banda ancha UTS7000A. El análisis de espectro en tiempo real se incluye como una capacidad básica del instrumento con un ancho de banda de análisis estándar de 40 MHz, ampliable mediante software a 85, 160 o 255 MHz a través de las opciones de licencia de la serie B. Un ecosistema completo de opciones de medición —demodulación 5G NR, análisis de señales vectoriales, captura I/Q, pre-cumplimiento de EMI, ruido de fase, mediciones de potencia avanzadas, demodulación analógica y LTE FDD/TDD— expande la misma plataforma de hardware para flujos de trabajo especializados sin necesidad de adquirir un segundo instrumento.
Elección de su modelo: Serie UTS7000A
La denominación UTS7000A abarca ocho modelos sobre una misma plataforma de analizador de señales. La serie se divide en dos configuraciones: una configuración de banda ancha (ancho de banda en tiempo real base de 40 MHz, ampliable mediante software a 255 MHz) y una configuración de banda estrecha –NB (ancho de banda en tiempo real fijo de 20 MHz, sin ruta de actualización). El muestreo, los puntos de barrido, el ruido de fase, el DANL, la pantalla, la interfaz y la compatibilidad de opciones son idénticos en los ocho modelos. Elija la frecuencia máxima que requiera su trabajo y, a continuación, seleccione la configuración de ancho de banda.
| Modelo | Frecuencia máxima | Ancho de banda en tiempo real | Preamplificador emparejado |
|---|---|---|---|
| UTS7000A — Configuración de banda ancha (40 MHz RTSA, ampliable por software a 255 MHz) |
|||
| UTS7013A | 2 Hz – 13,6 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P13 |
| UTS7026A | 2 Hz – 26,5 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P26 |
| UTS7032A | 2 Hz – 32 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P32 |
| UTS7040A | 2 Hz – 40 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P40 |
| UTS7000A–NB — Configuración de banda estrecha (20 MHz RTSA, fijo, sin ruta de actualización) |
|||
| UTS7013A–NB | 2 Hz – 13,6 GHz | 20 MHz fijo | UTS7000A-P13 |
| UTS7026A–NB | 2 Hz – 26,5 GHz | 20 MHz fijo | UTS7000A-P26 |
| UTS7032A–NB | 2 Hz – 32 GHz | 20 MHz fijo | UTS7000A-P32 |
| UTS7040A–NB | 2 Hz – 40 GHz | 20 MHz fijo | UTS7000A-P40 |
Elija la configuración de banda estrecha –NB cuando sus señales no requieran un ancho de banda en tiempo real superior a 20 MHz (monitorización de canales estrechos, caracterización de portadora única, captura de señales de salto lento o pre-cumplimiento de EMI en intervalos de emisiones conducidas). Elija la configuración de banda ancha cuando la captura en tiempo real de banda ancha sea importante: señales multiportadora, portadoras componentes 5G NR FR2, cargas útiles moduladas de banda ancha o captura de transitorios en intervalos de hasta 255 MHz.
- Rango de frecuencia de 2 Hz a 26,5 GHz, un solo chasis, sin conmutación de banda
- Nivel de ruido promedio visualizado de −167 dBm/Hz con el preamplificador UTS7000A-P26 activado
- Ruido de fase <−110 dBc/Hz
- Análisis de espectro en tiempo real incluido: base de 40 MHz, ampliable por software a 85, 160 o 255 MHz
- 100 001 puntos de barrido, seis trazos, rango de RBW de 1 Hz a 10 MHz

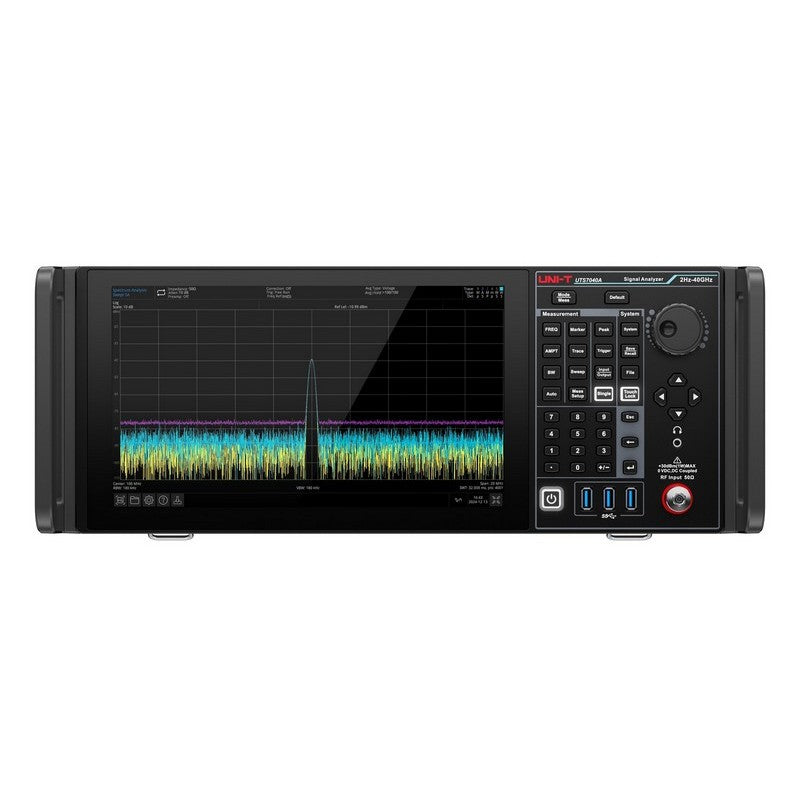

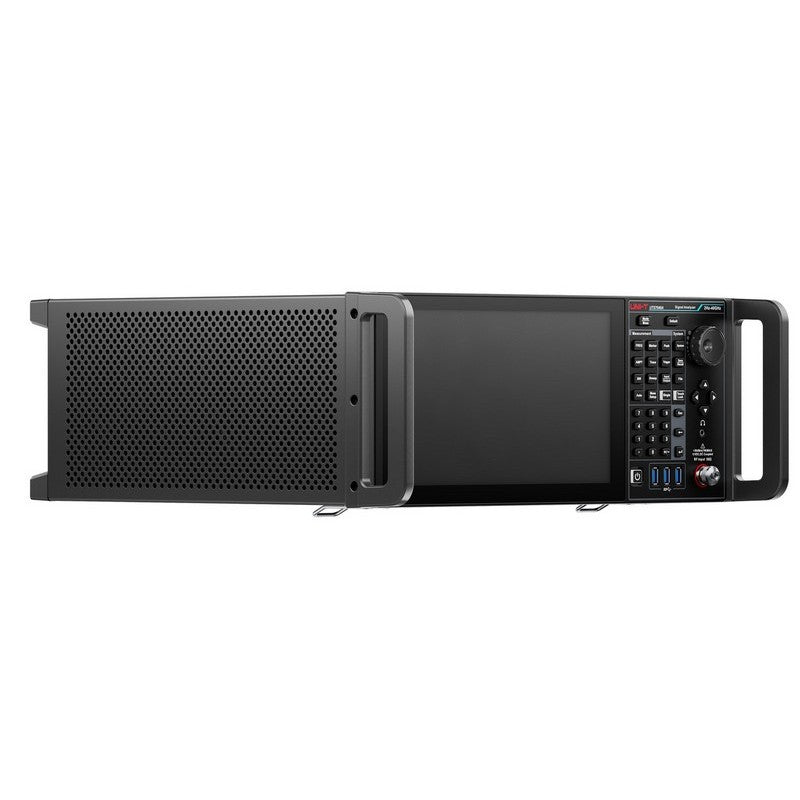

- Pantalla táctil TFT-LCD de 11,6 pulgadas con teclado completo en el panel frontal

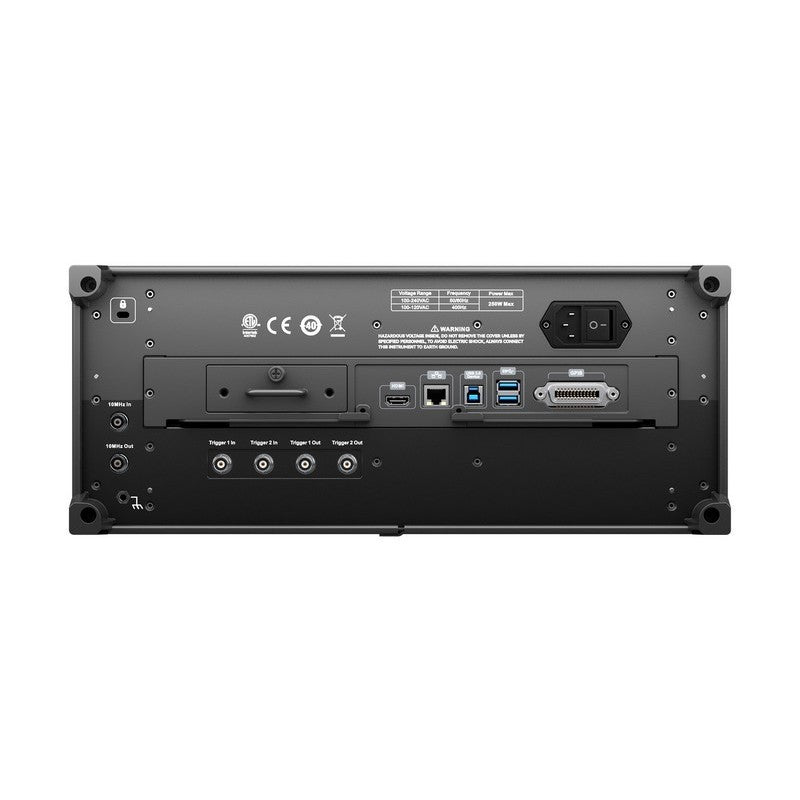

- USB 3.0, USB 2.0, LAN, HDMI, entrada/salida de referencia de 10 MHz, entradas de disparo duales
- Nueve opciones de medición con licencia de software en una sola plataforma: 5G NR, VSA, I/Q, EMI, PNM, AMA, AMK, FDD-LTE, TDD-LTE
Detalles del UNI-T UTS7026A
Análisis de espectro en tiempo real: 40 MHz de serie, ampliable por software a 255 MHz
El análisis de espectro en tiempo real es parte del instrumento base. El UTS7026A se envía configurado para 40 MHz de ancho de banda de análisis en tiempo real y logra una captura de señal en el dominio de la frecuencia del 100 % en menos de 3,21 µs, de modo que las señales transitorias e intermitentes que un analizador de barrido pasaría por alto se capturan en el trazo. El instrumento admite visualizaciones simultáneas de espectro de densidad, espectrograma (cascada) y potencia vs. tiempo, además de un disparo de plantilla de máscara de frecuencia (FMT) para la captura ante la llegada, salida o cambio de forma de la señal.
Se puede añadir un mayor ancho de banda en tiempo real mediante licencia de software sin cambiar el chasis. El UTS7000A-B85 eleva el ancho de banda en tiempo real a 85 MHz, el UTS7000A-B160 a 160 MHz y el UTS7000A-B255 a 255 MHz, suficiente para capturar portadoras componentes 5G NR FR2 y cargas útiles moduladas de banda ancha en un único registro. El desbloqueo de la licencia puede realizarse en campo en cualquier chasis UTS7000A de banda ancha de 40 MHz y es permanente durante toda la vida útil del instrumento.
Rango de frecuencia de hasta 26,5 GHz con preamplificador opcional
El UTS7026A cubre de 2 Hz a 26,5 GHz en un solo chasis: sin conmutación de banda, sin mezcladores externos, sin necesidad de un segundo instrumento para la parte de mayor frecuencia del rango. El preamplificador UTS7000A-P26 es la opción de sensibilidad emparejada para este chasis. Con el preamplificador activado, el nivel de ruido promedio visualizado alcanza los −167 dBm/Hz, el umbral del que dependen la caracterización de señales pequeñas, la demodulación cercana al nivel de ruido y los trabajos de EMI de emisores débiles. Cada chasis de la línea UTS7000A tiene su propio preamplificador emparejado, adaptado al rango de frecuencia del chasis; el P26 es el correcto para el chasis de 26,5 GHz.
Análisis de demodulación 5G NR
La opción UTS7000A-NR añade el análisis de demodulación 5G New Radio directamente en el instrumento. Combinado con el alcance de frecuencia de 26,5 GHz del UTS7026A y las opciones de ancho de banda en tiempo real de hasta 255 MHz, el chasis admite la caracterización comercial 5G NR en sub-6 GHz (FR1) más la porción inferior de la banda FR2 n258 (24,25–26,5 GHz, la banda europea de ondas milimétricas de 26 GHz) utilizada en el desarrollo de equipos de acceso inalámbrico fijo y estaciones base comerciales. Las bandas FR2 superiores (n257, n261, n260) requieren un chasis de mayor frecuencia dentro de la línea UTS7000A.
Análisis de señales vectoriales
La opción UTS7000A-VSA proporciona análisis de señales vectoriales de propósito general con medición de constelación, EVM y tasa de símbolos en las principales familias de modulación digital: variantes PSK, QAM, FSK, MSK y ASK. La tasa de símbolos se ajusta desde 1 ksps hasta el ancho de banda de análisis del instrumento dividido por los puntos de símbolos. Se utiliza para la puesta en marcha de protocolos en radios personalizadas, verificación de modulación basada en IQ e I+D de radios digitales donde el esquema de modulación no es una forma de onda celular estandarizada.
Analizador de señales I/Q
La opción UTS7000A-I/Q captura datos de registro temporal I y Q de banda base compleja junto con la vista del dominio de la frecuencia. El registro I/Q capturado permite la inspección tanto en el dominio temporal como en el de frecuencia de la misma señal, lo que resulta útil para la depuración a nivel de protocolo, la verificación de modulaciones personalizadas y el análisis posterior a la captura en herramientas externas donde se requieran muestras IQ sin procesar.
Pruebas de pre-cumplimiento de EMI
La opción UTS7000A-EMI configura el instrumento para trabajos de pre-cumplimiento de EMI con detectores tipo CISPR (incluido el cuasi-pico), líneas de límite predefinidas y medición en modo medidor a frecuencias fijas. Los flujos de trabajo de escaneo previo y escaneo final permiten a un equipo de desarrollo identificar probables fallos de emisiones y caracterizar su contenido espectral antes de programar tiempo en una cámara certificada. El instrumento admite intervalos de emisiones conducidas (Banda A, Banda B) y barridos de emisiones radiadas más amplios.
Análisis de ruido de fase
La opción UTS7000A-PNM proporciona medición de ruido de fase con un solo toque a frecuencias de offset seleccionadas por el usuario, con visualización de gráfico logarítmico en dBc/Hz. Se utiliza para la caracterización de osciladores, evaluación de sintetizadores y calificación de relojes de referencia, donde el propio umbral de ruido de fase del instrumento (<−110 dBc/Hz) está muy por debajo del dispositivo bajo prueba.
Kit de medición avanzada: TOI, OBW, potencia de canal, ACPR, CNR, monitorización de espectro
La opción UTS7000A-AMK añade un conjunto de mediciones de potencia y espectrales de un solo toque para trabajos rutinarios de caracterización de RF: intercepto de tercer orden (TOI), ancho de banda ocupado (OBW), potencia de canal, relación de potencia de canal adyacente (ACPR), relación portadora-ruido (CNR), análisis armónico, potencia en el dominio temporal y monitorización de espectro. Cada uno constituye una pantalla de medición dedicada en lugar de una secuencia manual de colocación de marcadores, lo que marca la diferencia práctica para la caracterización en planta de producción y los barridos automatizados durante la noche.
Demodulación analógica y LTE
La opción UTS7000A-AMA añade análisis de demodulación analógica para señales AM, FM y PM, con medición de portadora, profundidad de modulación, desviación de frecuencia, SINAD y distorsión armónica total. Las opciones UTS7000A-FDD-LTE y UTS7000A-TDD-LTE añaden la demodulación LTE 3GPP para señales FDD y TDD respectivamente, con EVM por bloque de recursos, sincronización de trama y ranura, caracterización de PDSCH y PUSCH, y análisis de señales OFDM. Cada una es una licencia independiente y opera como un modo de medición dedicado en el instrumento.
Aplicaciones principales
Desarrollo de equipos 5G NR Sub-6 y comunicaciones inalámbricas comerciales
El alcance de frecuencia de 26,5 GHz del UTS7026A cubre 5G NR sub-6 (FR1) comercial más la parte inferior de la banda FR2 n258 (la banda europea de 26 GHz mmWave), lo que permite el desarrollo de estaciones base comerciales, equipos de acceso inalámbrico fijo y caracterización de UE 5G dentro de la asignación n258. La opción de demodulación UTS7000A-NR, las opciones de ancho de banda en tiempo real de hasta 255 MHz y la opción de registro temporal I/Q son las tres piezas que un banco de trabajo 5G NR comercial típico utilizará conjuntamente.
Puesta en marcha de protocolos inalámbricos e IoT
Para las bandas comerciales de 2,4 GHz y 5 GHz (Wi-Fi 6 / 6E, Bluetooth, Zigbee, LoRa y radios propietarias personalizadas), el chasis se empareja con el UTS7000A-VSA para la caracterización de modulación digital y con el UTS7000A-I/Q para la captura de registros temporales utilizados en la depuración a nivel de protocolo y el análisis posterior a la captura. Las opciones de ancho de banda de análisis en tiempo real admiten canales de banda ancha y la captura de señales de salto de frecuencia.
Pre-cumplimiento de EMI e higiene espectral
La opción UTS7000A-EMI configura el instrumento para trabajos de pre-cumplimiento de emisiones conducidas y radiadas: detectores tipo CISPR, incluido el cuasi-pico, líneas de límite predefinidas y flujos de trabajo de escaneo previo y final. Para diseños de electrónica de potencia donde las emisiones de frecuencia de conmutación y los armónicos deben caracterizarse antes del tiempo de cámara, la combinación de la opción EMI y el kit de medición UTS7000A-AMK (análisis armónico, monitorización de espectro) proporciona un banco de pre-cumplimiento completo en un solo instrumento.
Caracterización de I+D y monitorización de espectro
Para trabajos generales de I+D de análisis de señales (calificación de ruido de fase de osciladores y sintetizadores, medición de distorsión de intermodulación, búsqueda de espurios, detección de señales débiles y monitorización de espectro de larga duración), el umbral de ruido de −167 dBm/Hz del chasis (con preamplificador), los 100 001 puntos de barrido, las seis memorias de trazo y la pantalla de espectro de densidad en tiempo real cubren los flujos de trabajo diarios. La opción de ruido de fase UTS7000A-PNM y el kit de medición UTS7000A-AMK son las adiciones más utilizadas para este trabajo.
Opciones de ancho de banda en tiempo real (licencias de software, solo configuración de banda ancha):
- UTS7000A-B85: ancho de banda de análisis en tiempo real de 85 MHz
- UTS7000A-B160: ancho de banda de análisis en tiempo real de 160 MHz
- UTS7000A-B255: ancho de banda de análisis en tiempo real de 255 MHz
Opción de preamplificador emparejado (con frecuencia adaptada a este chasis):
- UTS7000A-P26: preamplificador para UTS7026A y UTS7026A-NB
Opciones de función de medición (con licencia de software; compatible con todos los chasis UTS7000A, incluido el –NB):
- UTS7000A-NR: análisis de demodulación 5G NR
- UTS7000A-VSA: análisis de señal vectorial
- UTS7000A-I/Q: analizador de señales I/Q
- UTS7000A-EMI: pruebas de pre-cumplimiento de EMI
- UTS7000A-PNM: medición de ruido de fase
- UTS7000A-AMK: kit de medición avanzada
- UTS7000A-AMA: demodulación analógica (AM/FM/PM)
- UTS7000A-FDD-LTE: análisis de demodulación FDD-LTE
- UTS7000A-TDD-LTE: análisis de demodulación TDD-LTE
Preguntas frecuentes
¿Qué preamplificador debo pedir con el UTS7026A?
El UTS7000A-P26 es el preamplificador adaptado para el chasis de 26,5 GHz. Cada chasis de la línea UTS7000A tiene su propio preamplificador adaptado a la frecuencia; utilizar un preamplificador de un chasis de menor frecuencia limitaría el rango de sensibilidad que se puede usar en todo el intervalo del UTS7026A.
¿El generador de seguimiento está incluido o disponible como opción?
La línea UTS7000A no incluye un generador de seguimiento en ningún chasis. Para el análisis de redes escalares en una plataforma de analizador de señales UNI-T con generador de seguimiento integrado, el instrumento alternativo es la serie UTS5000A.
¿Se puede ampliar el ancho de banda de análisis en tiempo real después de la compra?
Sí: el UTS7026A se entrega con un ancho de banda en tiempo real de 40 MHz y puede ampliarse añadiendo las opciones de ancho de banda UTS7000A-B85 (85 MHz), UTS7000A-B160 (160 MHz) o UTS7000A-B255 (255 MHz). Se trata de licencias de software instalables en campo: adquiera, registre e instale a través del menú de Instalación de Opciones del chasis.
¿Las opciones de medición se instalan en fábrica o puedo licenciarlas más tarde?
Las nueve opciones de medición (5G NR, VSA, I/Q, EMI, PNM, AMK, AMA, FDD-LTE, TDD-LTE) se instalan como licencias de software en el instrumento y pueden añadirse en cualquier momento después de la compra. Cada opción se instala y activa de forma independiente.
¿El UTS7026A admite programación remota y automatización?
Sí. El instrumento admite programación SCPI a través de LAN y USB, con un conjunto de interfaces estándar que incluye USB 3.0 host, USB 2.0 host, dispositivo USB, LAN, HDMI, entrada/salida de referencia de 10 MHz, entrada de referencia externa y dos entradas de disparo.
Especificaciones
| Número de modelo | UTS7026A |
| Rango de frecuencia | 2 Hz – 26,5 GHz |
| Ancho de banda de análisis en tiempo real | Base de 40 MHz; ampliable por software a 85 / 160 / 255 MHz mediante licencias de opción B |
| Nivel de ruido promedio visualizado | −167 dBm/Hz (con preamplificador UTS7000A-P26 activado) |
| Ruido de fase | <−110 dBc/Hz |
| Resolución de frecuencia | 0,001 Hz |
| Ancho de banda de resolución (RBW) | 1 Hz – 3 MHz (pasos del 10 %), 4 / 5 / 6 / 8 / 10 MHz |
| Puntos de barrido | hasta 100 001 |
| Trazos | 6 |
| Pantalla | Pantalla táctil TFT-LCD de 11,6 pulgadas |
| Interfaz | USB 3.0 / USB 2.0 host, dispositivo USB, LAN, HDMI, entrada/salida Ref 10 MHz, entrada Ref Ext, 2× entrada de disparo, auriculares |
| Generador de seguimiento | No disponible |
| Certificaciones | CE, cETLus, RoHS |
Opciones y accesorios

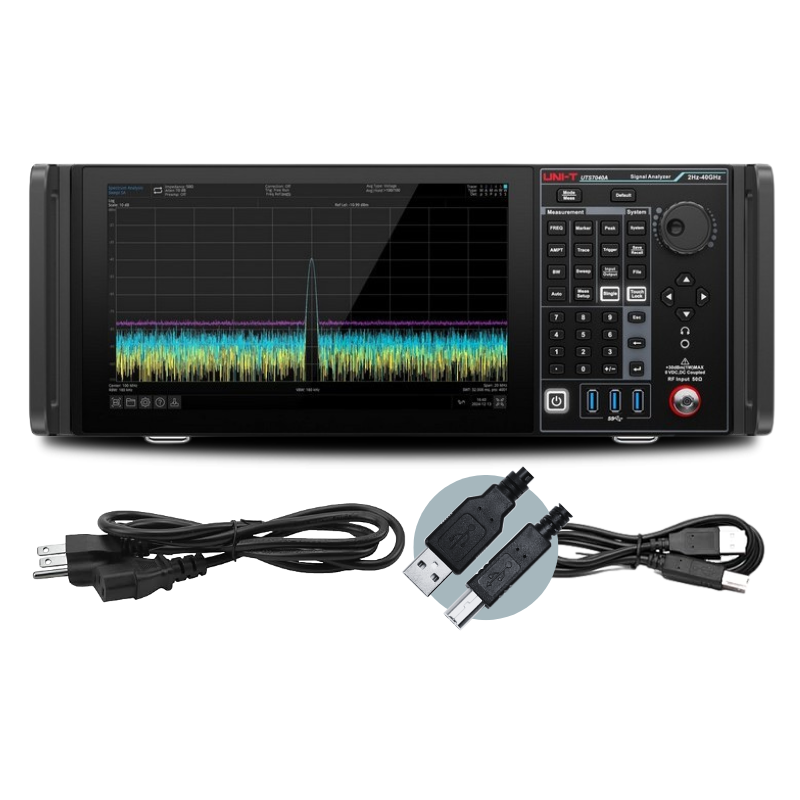

Incluido en la caja:
- Cable de alimentación
- Cable de impresión USB 2.0
- Guía de descarga en inglés
- Manual de seguridad multilingüe
- Informe de calibración (COC)
Opciones de software (número de modelo — descripción):
- UTS7000A-AMA: opción de medición de demodulación analógica
- UTS7000A-AMK: opción de kit de medición avanzada
- UTS7000A-B160: licencia de ancho de banda de análisis en tiempo real de 160 MHz
- UTS7000A-B255: licencia de ancho de banda de análisis en tiempo real de 255 MHz
- UTS7000A-B85: licencia de ancho de banda de análisis en tiempo real de 85 MHz
- UTS7000A-EMI: opción de medición EMI
- UTS7000A-FDD-LTE: opción de análisis de demodulación FDD-LTE
- UTS7000A-I/Q: opción de analizador I/Q
- UTS7000A-NR: opción de análisis de demodulación 5G NR
- UTS7000A-P13: opción de preamplificador de 13,6 GHz para UTS7013A
- UTS7000A-P26: opción de preamplificador de 26,5 GHz para UTS7026A
- UTS7000A-P32: opción de preamplificador de 32 GHz para UTS7032A
- UTS7000A-P40: opción de preamplificador de 40 GHz para UTS7040A
- UTS7000A-PNM: opción de medición de ruido de fase
- UTS7000A-TDD-LTE: opción de análisis de demodulación TDD-LTE

No se ha podido cargar la disponibilidad de recogida
Información del producto
Información del producto
El UNI-T UTS7026A es un analizador de señales de 26,5 GHz para trabajos de comunicaciones inalámbricas comerciales, IoT, pre-cumplimiento de EMI y caracterización en I+D. Cubre de 2 Hz a 26,5 GHz en un solo chasis, con un nivel de ruido promedio visualizado (DANL, con preamplificador activado) de −167 dBm/Hz y 100 001 puntos de barrido en todo el intervalo.
El UTS7026A es un miembro de 26,5 GHz de la línea de analizadores de señales de banda ancha UTS7000A. El análisis de espectro en tiempo real se incluye como una capacidad básica del instrumento con un ancho de banda de análisis estándar de 40 MHz, ampliable mediante software a 85, 160 o 255 MHz a través de las opciones de licencia de la serie B. Un ecosistema completo de opciones de medición —demodulación 5G NR, análisis de señales vectoriales, captura I/Q, pre-cumplimiento de EMI, ruido de fase, mediciones de potencia avanzadas, demodulación analógica y LTE FDD/TDD— expande la misma plataforma de hardware para flujos de trabajo especializados sin necesidad de adquirir un segundo instrumento.
Elección de su modelo: Serie UTS7000A
La denominación UTS7000A abarca ocho modelos sobre una misma plataforma de analizador de señales. La serie se divide en dos configuraciones: una configuración de banda ancha (ancho de banda en tiempo real base de 40 MHz, ampliable mediante software a 255 MHz) y una configuración de banda estrecha –NB (ancho de banda en tiempo real fijo de 20 MHz, sin ruta de actualización). El muestreo, los puntos de barrido, el ruido de fase, el DANL, la pantalla, la interfaz y la compatibilidad de opciones son idénticos en los ocho modelos. Elija la frecuencia máxima que requiera su trabajo y, a continuación, seleccione la configuración de ancho de banda.
| Modelo | Frecuencia máxima | Ancho de banda en tiempo real | Preamplificador emparejado |
|---|---|---|---|
| UTS7000A — Configuración de banda ancha (40 MHz RTSA, ampliable por software a 255 MHz) |
|||
| UTS7013A | 2 Hz – 13,6 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P13 |
| UTS7026A | 2 Hz – 26,5 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P26 |
| UTS7032A | 2 Hz – 32 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P32 |
| UTS7040A | 2 Hz – 40 GHz | Base de 40 MHz; opciones B85 / B160 / B255 | UTS7000A-P40 |
| UTS7000A–NB — Configuración de banda estrecha (20 MHz RTSA, fijo, sin ruta de actualización) |
|||
| UTS7013A–NB | 2 Hz – 13,6 GHz | 20 MHz fijo | UTS7000A-P13 |
| UTS7026A–NB | 2 Hz – 26,5 GHz | 20 MHz fijo | UTS7000A-P26 |
| UTS7032A–NB | 2 Hz – 32 GHz | 20 MHz fijo | UTS7000A-P32 |
| UTS7040A–NB | 2 Hz – 40 GHz | 20 MHz fijo | UTS7000A-P40 |
Elija la configuración de banda estrecha –NB cuando sus señales no requieran un ancho de banda en tiempo real superior a 20 MHz (monitorización de canales estrechos, caracterización de portadora única, captura de señales de salto lento o pre-cumplimiento de EMI en intervalos de emisiones conducidas). Elija la configuración de banda ancha cuando la captura en tiempo real de banda ancha sea importante: señales multiportadora, portadoras componentes 5G NR FR2, cargas útiles moduladas de banda ancha o captura de transitorios en intervalos de hasta 255 MHz.
- Rango de frecuencia de 2 Hz a 26,5 GHz, un solo chasis, sin conmutación de banda
- Nivel de ruido promedio visualizado de −167 dBm/Hz con el preamplificador UTS7000A-P26 activado
- Ruido de fase <−110 dBc/Hz
- Análisis de espectro en tiempo real incluido: base de 40 MHz, ampliable por software a 85, 160 o 255 MHz
- 100 001 puntos de barrido, seis trazos, rango de RBW de 1 Hz a 10 MHz
- Pantalla táctil TFT-LCD de 11,6 pulgadas con teclado completo en el panel frontal
- USB 3.0, USB 2.0, LAN, HDMI, entrada/salida de referencia de 10 MHz, entradas de disparo duales
- Nueve opciones de medición con licencia de software en una sola plataforma: 5G NR, VSA, I/Q, EMI, PNM, AMA, AMK, FDD-LTE, TDD-LTE
Detalles del UNI-T UTS7026A
Análisis de espectro en tiempo real: 40 MHz de serie, ampliable por software a 255 MHz
El análisis de espectro en tiempo real es parte del instrumento base. El UTS7026A se envía configurado para 40 MHz de ancho de banda de análisis en tiempo real y logra una captura de señal en el dominio de la frecuencia del 100 % en menos de 3,21 µs, de modo que las señales transitorias e intermitentes que un analizador de barrido pasaría por alto se capturan en el trazo. El instrumento admite visualizaciones simultáneas de espectro de densidad, espectrograma (cascada) y potencia vs. tiempo, además de un disparo de plantilla de máscara de frecuencia (FMT) para la captura ante la llegada, salida o cambio de forma de la señal.
Se puede añadir un mayor ancho de banda en tiempo real mediante licencia de software sin cambiar el chasis. El UTS7000A-B85 eleva el ancho de banda en tiempo real a 85 MHz, el UTS7000A-B160 a 160 MHz y el UTS7000A-B255 a 255 MHz, suficiente para capturar portadoras componentes 5G NR FR2 y cargas útiles moduladas de banda ancha en un único registro. El desbloqueo de la licencia puede realizarse en campo en cualquier chasis UTS7000A de banda ancha de 40 MHz y es permanente durante toda la vida útil del instrumento.
Rango de frecuencia de hasta 26,5 GHz con preamplificador opcional
El UTS7026A cubre de 2 Hz a 26,5 GHz en un solo chasis: sin conmutación de banda, sin mezcladores externos, sin necesidad de un segundo instrumento para la parte de mayor frecuencia del rango. El preamplificador UTS7000A-P26 es la opción de sensibilidad emparejada para este chasis. Con el preamplificador activado, el nivel de ruido promedio visualizado alcanza los −167 dBm/Hz, el umbral del que dependen la caracterización de señales pequeñas, la demodulación cercana al nivel de ruido y los trabajos de EMI de emisores débiles. Cada chasis de la línea UTS7000A tiene su propio preamplificador emparejado, adaptado al rango de frecuencia del chasis; el P26 es el correcto para el chasis de 26,5 GHz.
Análisis de demodulación 5G NR
La opción UTS7000A-NR añade el análisis de demodulación 5G New Radio directamente en el instrumento. Combinado con el alcance de frecuencia de 26,5 GHz del UTS7026A y las opciones de ancho de banda en tiempo real de hasta 255 MHz, el chasis admite la caracterización comercial 5G NR en sub-6 GHz (FR1) más la porción inferior de la banda FR2 n258 (24,25–26,5 GHz, la banda europea de ondas milimétricas de 26 GHz) utilizada en el desarrollo de equipos de acceso inalámbrico fijo y estaciones base comerciales. Las bandas FR2 superiores (n257, n261, n260) requieren un chasis de mayor frecuencia dentro de la línea UTS7000A.
Análisis de señales vectoriales
La opción UTS7000A-VSA proporciona análisis de señales vectoriales de propósito general con medición de constelación, EVM y tasa de símbolos en las principales familias de modulación digital: variantes PSK, QAM, FSK, MSK y ASK. La tasa de símbolos se ajusta desde 1 ksps hasta el ancho de banda de análisis del instrumento dividido por los puntos de símbolos. Se utiliza para la puesta en marcha de protocolos en radios personalizadas, verificación de modulación basada en IQ e I+D de radios digitales donde el esquema de modulación no es una forma de onda celular estandarizada.
Analizador de señales I/Q
La opción UTS7000A-I/Q captura datos de registro temporal I y Q de banda base compleja junto con la vista del dominio de la frecuencia. El registro I/Q capturado permite la inspección tanto en el dominio temporal como en el de frecuencia de la misma señal, lo que resulta útil para la depuración a nivel de protocolo, la verificación de modulaciones personalizadas y el análisis posterior a la captura en herramientas externas donde se requieran muestras IQ sin procesar.
Pruebas de pre-cumplimiento de EMI
La opción UTS7000A-EMI configura el instrumento para trabajos de pre-cumplimiento de EMI con detectores tipo CISPR (incluido el cuasi-pico), líneas de límite predefinidas y medición en modo medidor a frecuencias fijas. Los flujos de trabajo de escaneo previo y escaneo final permiten a un equipo de desarrollo identificar probables fallos de emisiones y caracterizar su contenido espectral antes de programar tiempo en una cámara certificada. El instrumento admite intervalos de emisiones conducidas (Banda A, Banda B) y barridos de emisiones radiadas más amplios.
Análisis de ruido de fase
La opción UTS7000A-PNM proporciona medición de ruido de fase con un solo toque a frecuencias de offset seleccionadas por el usuario, con visualización de gráfico logarítmico en dBc/Hz. Se utiliza para la caracterización de osciladores, evaluación de sintetizadores y calificación de relojes de referencia, donde el propio umbral de ruido de fase del instrumento (<−110 dBc/Hz) está muy por debajo del dispositivo bajo prueba.
Kit de medición avanzada: TOI, OBW, potencia de canal, ACPR, CNR, monitorización de espectro
La opción UTS7000A-AMK añade un conjunto de mediciones de potencia y espectrales de un solo toque para trabajos rutinarios de caracterización de RF: intercepto de tercer orden (TOI), ancho de banda ocupado (OBW), potencia de canal, relación de potencia de canal adyacente (ACPR), relación portadora-ruido (CNR), análisis armónico, potencia en el dominio temporal y monitorización de espectro. Cada uno constituye una pantalla de medición dedicada en lugar de una secuencia manual de colocación de marcadores, lo que marca la diferencia práctica para la caracterización en planta de producción y los barridos automatizados durante la noche.
Demodulación analógica y LTE
La opción UTS7000A-AMA añade análisis de demodulación analógica para señales AM, FM y PM, con medición de portadora, profundidad de modulación, desviación de frecuencia, SINAD y distorsión armónica total. Las opciones UTS7000A-FDD-LTE y UTS7000A-TDD-LTE añaden la demodulación LTE 3GPP para señales FDD y TDD respectivamente, con EVM por bloque de recursos, sincronización de trama y ranura, caracterización de PDSCH y PUSCH, y análisis de señales OFDM. Cada una es una licencia independiente y opera como un modo de medición dedicado en el instrumento.
Aplicaciones principales
Desarrollo de equipos 5G NR Sub-6 y comunicaciones inalámbricas comerciales
El alcance de frecuencia de 26,5 GHz del UTS7026A cubre 5G NR sub-6 (FR1) comercial más la parte inferior de la banda FR2 n258 (la banda europea de 26 GHz mmWave), lo que permite el desarrollo de estaciones base comerciales, equipos de acceso inalámbrico fijo y caracterización de UE 5G dentro de la asignación n258. La opción de demodulación UTS7000A-NR, las opciones de ancho de banda en tiempo real de hasta 255 MHz y la opción de registro temporal I/Q son las tres piezas que un banco de trabajo 5G NR comercial típico utilizará conjuntamente.
Puesta en marcha de protocolos inalámbricos e IoT
Para las bandas comerciales de 2,4 GHz y 5 GHz (Wi-Fi 6 / 6E, Bluetooth, Zigbee, LoRa y radios propietarias personalizadas), el chasis se empareja con el UTS7000A-VSA para la caracterización de modulación digital y con el UTS7000A-I/Q para la captura de registros temporales utilizados en la depuración a nivel de protocolo y el análisis posterior a la captura. Las opciones de ancho de banda de análisis en tiempo real admiten canales de banda ancha y la captura de señales de salto de frecuencia.
Pre-cumplimiento de EMI e higiene espectral
La opción UTS7000A-EMI configura el instrumento para trabajos de pre-cumplimiento de emisiones conducidas y radiadas: detectores tipo CISPR, incluido el cuasi-pico, líneas de límite predefinidas y flujos de trabajo de escaneo previo y final. Para diseños de electrónica de potencia donde las emisiones de frecuencia de conmutación y los armónicos deben caracterizarse antes del tiempo de cámara, la combinación de la opción EMI y el kit de medición UTS7000A-AMK (análisis armónico, monitorización de espectro) proporciona un banco de pre-cumplimiento completo en un solo instrumento.
Caracterización de I+D y monitorización de espectro
Para trabajos generales de I+D de análisis de señales (calificación de ruido de fase de osciladores y sintetizadores, medición de distorsión de intermodulación, búsqueda de espurios, detección de señales débiles y monitorización de espectro de larga duración), el umbral de ruido de −167 dBm/Hz del chasis (con preamplificador), los 100 001 puntos de barrido, las seis memorias de trazo y la pantalla de espectro de densidad en tiempo real cubren los flujos de trabajo diarios. La opción de ruido de fase UTS7000A-PNM y el kit de medición UTS7000A-AMK son las adiciones más utilizadas para este trabajo.
Opciones de ancho de banda en tiempo real (licencias de software, solo configuración de banda ancha):
- UTS7000A-B85: ancho de banda de análisis en tiempo real de 85 MHz
- UTS7000A-B160: ancho de banda de análisis en tiempo real de 160 MHz
- UTS7000A-B255: ancho de banda de análisis en tiempo real de 255 MHz
Opción de preamplificador emparejado (con frecuencia adaptada a este chasis):
- UTS7000A-P26: preamplificador para UTS7026A y UTS7026A-NB
Opciones de función de medición (con licencia de software; compatible con todos los chasis UTS7000A, incluido el –NB):
- UTS7000A-NR: análisis de demodulación 5G NR
- UTS7000A-VSA: análisis de señal vectorial
- UTS7000A-I/Q: analizador de señales I/Q
- UTS7000A-EMI: pruebas de pre-cumplimiento de EMI
- UTS7000A-PNM: medición de ruido de fase
- UTS7000A-AMK: kit de medición avanzada
- UTS7000A-AMA: demodulación analógica (AM/FM/PM)
- UTS7000A-FDD-LTE: análisis de demodulación FDD-LTE
- UTS7000A-TDD-LTE: análisis de demodulación TDD-LTE
Preguntas frecuentes
¿Qué preamplificador debo pedir con el UTS7026A?
El UTS7000A-P26 es el preamplificador adaptado para el chasis de 26,5 GHz. Cada chasis de la línea UTS7000A tiene su propio preamplificador adaptado a la frecuencia; utilizar un preamplificador de un chasis de menor frecuencia limitaría el rango de sensibilidad que se puede usar en todo el intervalo del UTS7026A.
¿El generador de seguimiento está incluido o disponible como opción?
La línea UTS7000A no incluye un generador de seguimiento en ningún chasis. Para el análisis de redes escalares en una plataforma de analizador de señales UNI-T con generador de seguimiento integrado, el instrumento alternativo es la serie UTS5000A.
¿Se puede ampliar el ancho de banda de análisis en tiempo real después de la compra?
Sí: el UTS7026A se entrega con un ancho de banda en tiempo real de 40 MHz y puede ampliarse añadiendo las opciones de ancho de banda UTS7000A-B85 (85 MHz), UTS7000A-B160 (160 MHz) o UTS7000A-B255 (255 MHz). Se trata de licencias de software instalables en campo: adquiera, registre e instale a través del menú de Instalación de Opciones del chasis.
¿Las opciones de medición se instalan en fábrica o puedo licenciarlas más tarde?
Las nueve opciones de medición (5G NR, VSA, I/Q, EMI, PNM, AMK, AMA, FDD-LTE, TDD-LTE) se instalan como licencias de software en el instrumento y pueden añadirse en cualquier momento después de la compra. Cada opción se instala y activa de forma independiente.
¿El UTS7026A admite programación remota y automatización?
Sí. El instrumento admite programación SCPI a través de LAN y USB, con un conjunto de interfaces estándar que incluye USB 3.0 host, USB 2.0 host, dispositivo USB, LAN, HDMI, entrada/salida de referencia de 10 MHz, entrada de referencia externa y dos entradas de disparo.
Especificaciones
| Número de modelo | UTS7026A |
| Rango de frecuencia | 2 Hz – 26,5 GHz |
| Ancho de banda de análisis en tiempo real | Base de 40 MHz; ampliable por software a 85 / 160 / 255 MHz mediante licencias de opción B |
| Nivel de ruido promedio visualizado | −167 dBm/Hz (con preamplificador UTS7000A-P26 activado) |
| Ruido de fase | <−110 dBc/Hz |
| Resolución de frecuencia | 0,001 Hz |
| Ancho de banda de resolución (RBW) | 1 Hz – 3 MHz (pasos del 10 %), 4 / 5 / 6 / 8 / 10 MHz |
| Puntos de barrido | hasta 100 001 |
| Trazos | 6 |
| Pantalla | Pantalla táctil TFT-LCD de 11,6 pulgadas |
| Interfaz | USB 3.0 / USB 2.0 host, dispositivo USB, LAN, HDMI, entrada/salida Ref 10 MHz, entrada Ref Ext, 2× entrada de disparo, auriculares |
| Generador de seguimiento | No disponible |
| Certificaciones | CE, cETLus, RoHS |
Opciones y accesorios
Incluido en la caja:
- Cable de alimentación
- Cable de impresión USB 2.0
- Guía de descarga en inglés
- Manual de seguridad multilingüe
- Informe de calibración (COC)
Opciones de software (número de modelo — descripción):
- UTS7000A-AMA: opción de medición de demodulación analógica
- UTS7000A-AMK: opción de kit de medición avanzada
- UTS7000A-B160: licencia de ancho de banda de análisis en tiempo real de 160 MHz
- UTS7000A-B255: licencia de ancho de banda de análisis en tiempo real de 255 MHz
- UTS7000A-B85: licencia de ancho de banda de análisis en tiempo real de 85 MHz
- UTS7000A-EMI: opción de medición EMI
- UTS7000A-FDD-LTE: opción de análisis de demodulación FDD-LTE
- UTS7000A-I/Q: opción de analizador I/Q
- UTS7000A-NR: opción de análisis de demodulación 5G NR
- UTS7000A-P13: opción de preamplificador de 13,6 GHz para UTS7013A
- UTS7000A-P26: opción de preamplificador de 26,5 GHz para UTS7026A
- UTS7000A-P32: opción de preamplificador de 32 GHz para UTS7032A
- UTS7000A-P40: opción de preamplificador de 40 GHz para UTS7040A
- UTS7000A-PNM: opción de medición de ruido de fase
- UTS7000A-TDD-LTE: opción de análisis de demodulación TDD-LTE
