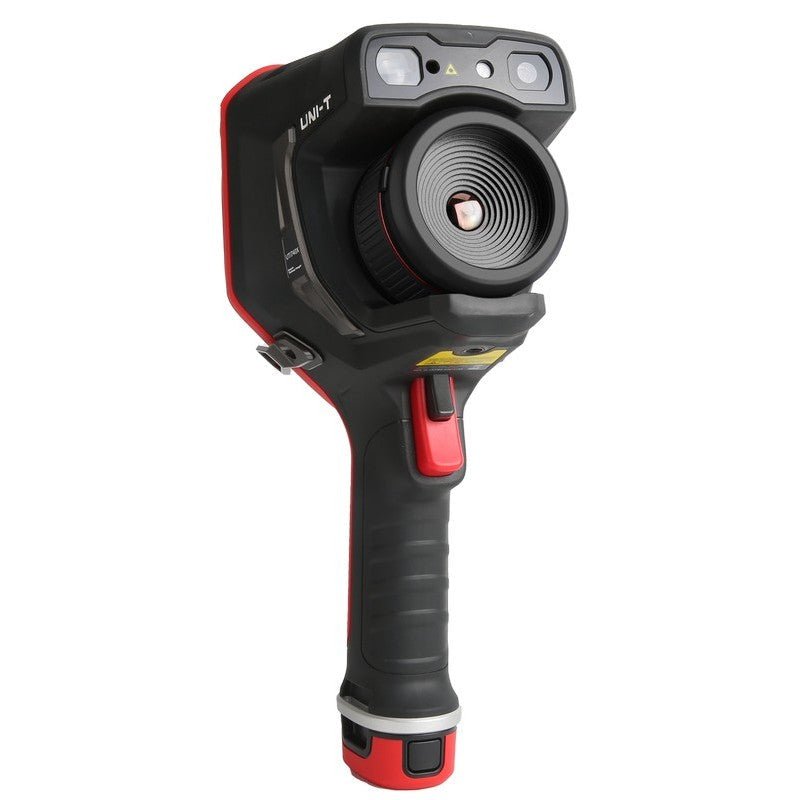

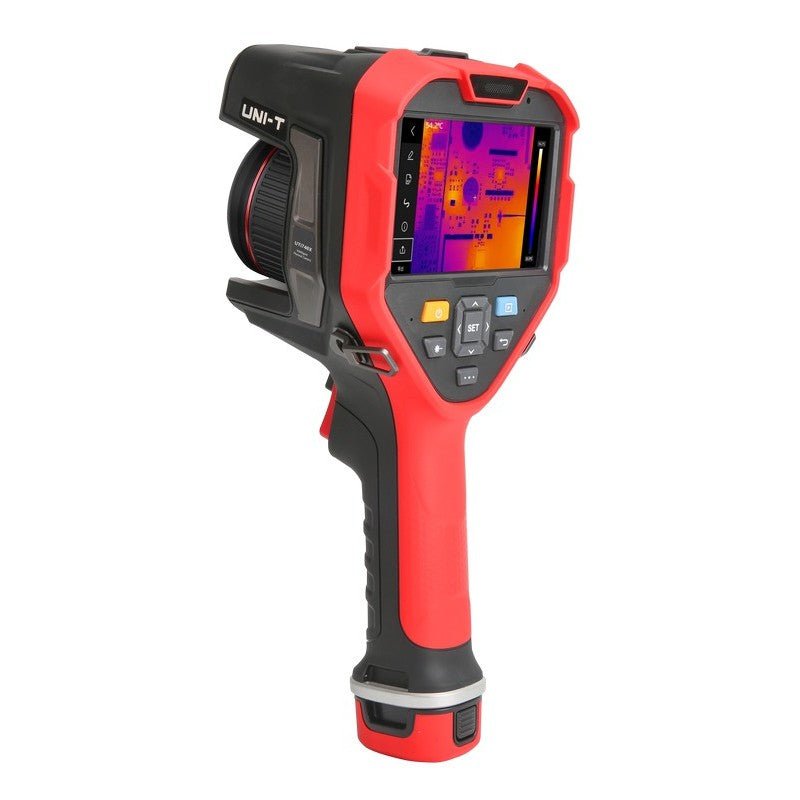

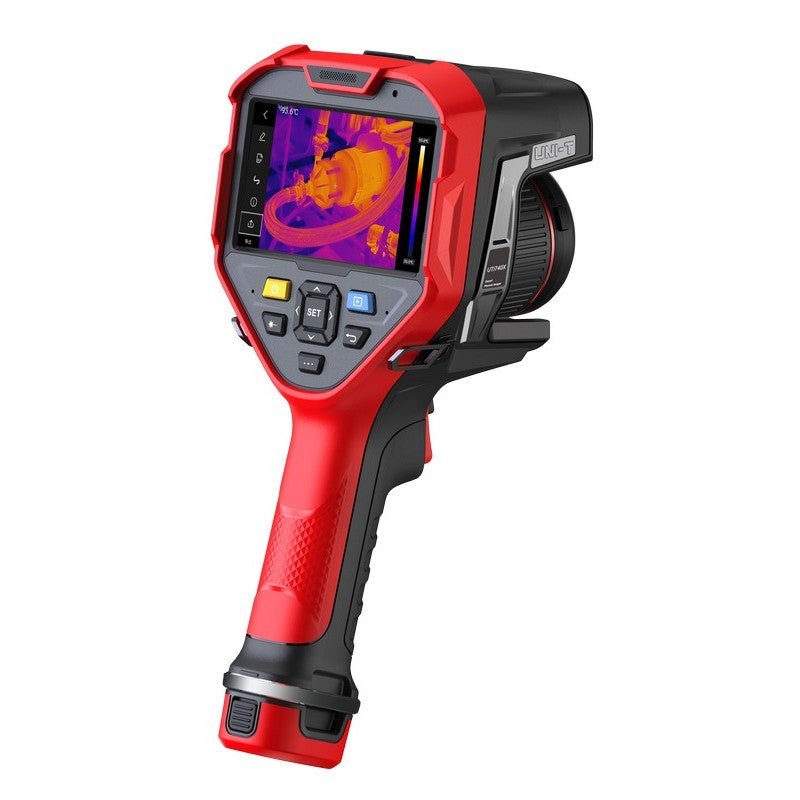

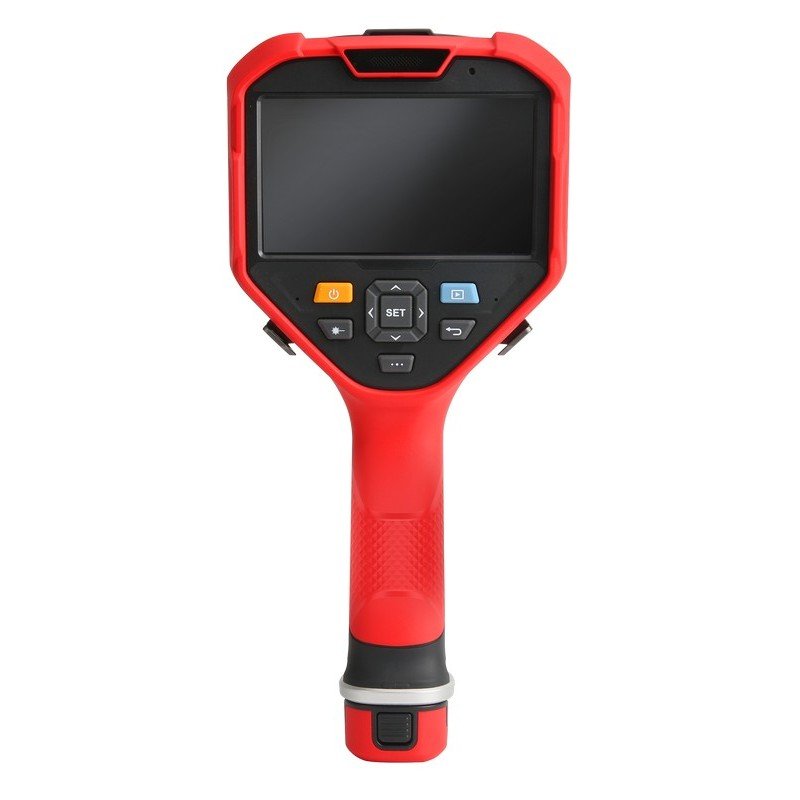

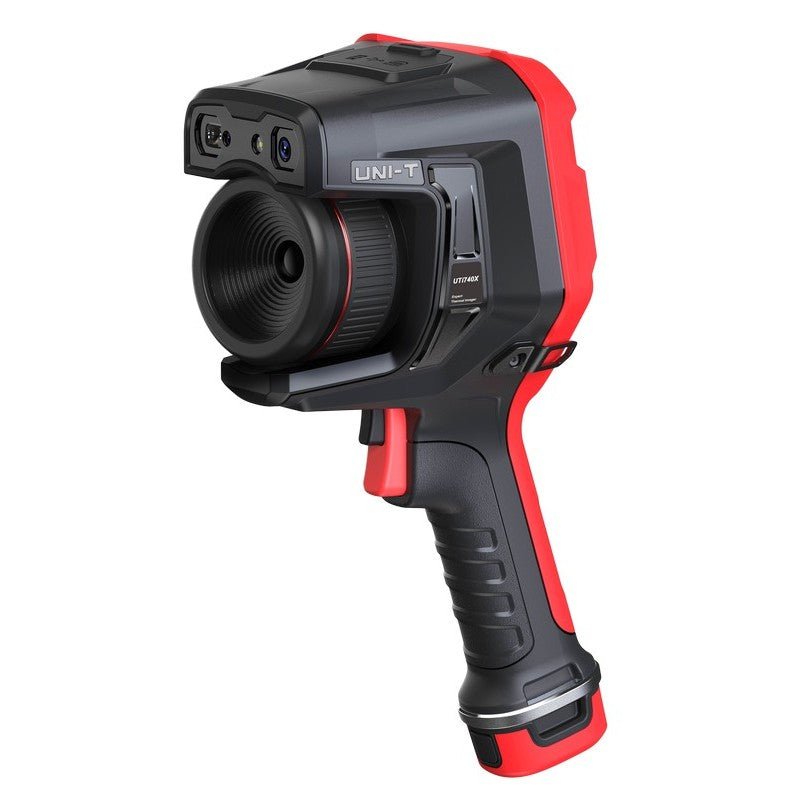

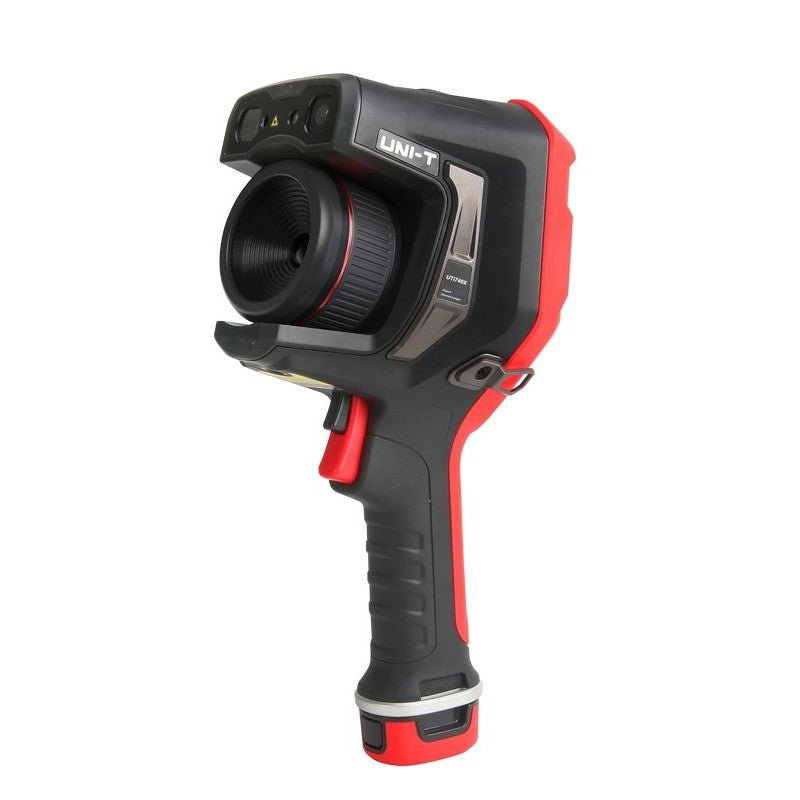

La serie Inspector de UNI-T lleva la capacidad de imagen de un laboratorio de termografía a un único instrumento portátil de 5 pulgadas.

Un detector radiométrico de 400×300 con un IFOV de 1.28mrad resuelve la variación de temperatura en paneles de distribución, carcasas de motores, niveles de aceite de transformadores y puntos calientes en placas de circuito impreso (PCB), sin el costo de un detector refrigerado ni la carga de trabajo que supone un equipo de termografía dedicado. La superresolución sintetiza una salida de 800×600 a partir del detector nativo, lo cual resulta útil cuando la imagen de origen debe leerse con claridad en una figura de informe o panel de anotaciones.

El enfoque automático continuo, el AF de contraste/semiautomático y el enfoque asistido por láser se combinan para mantener el objetivo enfocado en todo el rango de trabajo, lo cual es útil al desplazarse por el pasillo de una subestación inspeccionando conexiones de barras o al entrar y salir de un panel MCC. La serie Inspector admite seis lentes intercambiables que cubren campos de visión desde 7° teleobjetivo hasta 46° gran angular, con una lente de alta temperatura que amplía la medición de 1000°C a 2200°C para trabajos en fundiciones, refractarios, hornos y calentamiento por inducción.

Un analizador de 16 puntos con T-select, corrección de emisividad por ROI, medidor inteligente (reconocimiento automático de indicadores y medidores en el canal visual), anotación de voz por IA, imagen de doble canal y actualizaciones de firmware OTA completan el conjunto de funciones de la serie Inspector. El instrumento se entrega con software de análisis para PC y móvil incluido, sin suscripción ni licencia por usuario. El flujo de trabajo en campo se conecta mediante transmisión en vivo por Wi-Fi, Bluetooth, extensión de pantalla HDMI y USB tipo C.

El UTi740X se suministra con la lente estándar convencional y es compatible con la familia de lentes estándar (gran angular, teleobjetivo, ultra teleobjetivo, macro). Para mediciones de 1000°C a 2200°C, se requiere la configuración UTi740XH. La lente de alta temperatura no está disponible para los cuerpos X. Consulte la sección Configuración de lentes a continuación.

• Sistema de 6 lentes intercambiables que cubre desde 7° teleobjetivo hasta 46° gran angular, incluida una lente de alta temperatura para mediciones de 1000°C a 2200°C (depende de la configuración / consulte la sección Configuración de lentes a continuación)
• Sistema de enfoque de 5 modos con AF continuo, AF semiautomático/contraste, enfoque asistido por láser, enfoque táctil y manual
• Sensibilidad térmica NETD ≤35mK a una frecuencia de imagen de 30Hz
• Pantalla táctil IPS de 5″ (1280×720) con salida HDMI para pantalla extendida
• Analizador de 16 puntos con T-select para la recuperación de temperatura de regiones específicas
• Corrección de emisividad por ROI (emisividad por región para objetivos de materiales mixtos)
• Comandos de voz por IA + anotación de voz; medidor inteligente para lectura automática de indicadores en el canal visual
• Transmisión en vivo por Wi-Fi, Bluetooth, USB tipo C, Micro HDMI
• Carga directa mediante tipo C o carga de batería independiente (90% en 2.5 horas)
• Software de análisis para PC + APP incluido; compatible con actualización de firmware OTA
• Clasificación IP54 + resistencia a caídas de 2m; rango operativo de -20°C a 55°C

Características detalladas

Sistema de 6 lentes

La serie Inspector admite seis lentes intercambiables: estándar, gran angular, teleobjetivo, ultra teleobjetivo, alta temperatura y macro. Cada lente tiene su propia distancia focal, apertura, campo de visión (FOV), resolución espacial (IFOV) y distancia mínima de imagen. El reconocimiento de la lente es automático: la cámara detecta la lente instalada mediante su ID y aplica la tabla de calibración correcta sin intervención del operador. Gran angular (46°×34°) para inspección a escala de sala. Teleobjetivo (14.6°×10.9°) y Ultra teleobjetivo (7.2°×5.5°) para trabajos en líneas de transmisión y subestaciones elevadas donde el acceso es restringido. Macro (distancia mínima de imagen de 24~42mm) para análisis a nivel de componentes de PCB.

Sistema de enfoque de 5 modos

El AF continuo mantiene el objetivo enfocado a medida que se acerca o aleja de él, lo cual es útil al escanear una fila de paneles o trabajar a lo largo de una línea transportadora. El enfoque semiautomático (760X / 760XH) o el AF de contraste (740X / 740XH) permiten confirmar con una sola pulsación el enfoque en el objetivo encuadrado. El enfoque asistido por láser utiliza el telémetro integrado para calcular la distancia y accionar el motor de enfoque: rápido y preciso para objetivos de bajo contraste difíciles de enfocar. El enfoque táctil permite tocar cualquier punto de la imagen en vivo para enfocar allí. El enfoque manual está disponible para los termógrafos que lo prefieran para flujos de trabajo específicos (p. ej., medición consistente a través de vidrio). El tiempo de enfoque es inferior a 2 segundos en todos los modos.

Medición de temperatura de alta precisión

La precisión de la lente estándar es de ±1.0°C / ±1.0% en el rango de 0°C – 120°C, ±1.5°C / ±1.5% en el rango de 20°C – 600°C y ±1.5% en el rango de 500°C – 1200°C (lo que sea mayor, a 25°C de temperatura ambiente). Con la lente de alta temperatura, la precisión es de ±1.5% entre 1000°C – 2200°C. La corrección de emisividad por ROI permite asignar una emisividad por región para objetivos de materiales mixtos, lo cual es necesario cuando un solo encuadre contiene metal rugoso, metal pintado y superficies aislantes sin pintar, cada una de las cuales tiene una emisividad efectiva diferente.

Control de nivel y rango (Level & Span)

Los modos de nivel/rango automático, manual y táctil se pueden seleccionar en la imagen en vivo. El automático se ajusta a la escena continuamente; el manual le permite bloquear el rango de temperatura en una ventana fija para una comparación consistente entre fotogramas (esencial para series de documentación); el táctil le permite tocar la pantalla para establecer el nivel/rango según la temperatura en el punto de contacto. El analizador de 16 puntos con T-select admite ROI de puntos, líneas, rectángulos y círculos (hasta 16 de cada uno), con la función T-select permitiendo recuperar los datos de temperatura de cualquier ROI guardado como la lectura activa.

Voz por IA + Medidor inteligente + Anotación de voz

La voz por IA acepta comandos hablados para capturas, cambios de modo, cambio de paleta y colocación de analizadores, lo cual es útil cuando la cámara está montada en un trípode o se sostiene con el brazo extendido, donde la operación táctil resulta poco práctica. El medidor inteligente escanea el canal visual y extrae automáticamente las lecturas de indicadores analógicos, medidores digitales e indicadores de dial, incrustando el valor reconocido como metadato en la imagen térmica. La anotación de voz graba notas de audio adjuntas a cada fotograma, guardadas junto con el JPG radiométrico, disponibles en el software de análisis y en los informes exportados.

Modos de imagen — T-Mix, doble canal, fusión, PIP

T-Mix es el modo de superposición combinada de UNI-T que coloca la capa térmica sobre la capa visual con transparencia ajustable; más claro que la fusión tradicional para objetivos de bajo contraste donde el contexto de luz visible ancla la interpretación. La imagen de doble canal registra las transmisiones térmica y visual simultáneamente como archivos de video radiométricos separados, permitiendo que el análisis posterior compare fotograma a fotograma. PIP coloca una inserción térmica sobre una imagen base visual (o viceversa). La fusión estándar sigue estando disponible para los usuarios que la prefieran.

Conectividad + Almacenamiento

La transmisión en vivo por Wi-Fi envía la imagen activa a un teléfono o computadora portátil vinculados, lo que permite la visualización y captura remotas. Bluetooth se empareja con la aplicación móvil UNI-T Thermal para el análisis en campo y la generación de informes. La extensión de pantalla HDMI permite conectar un monitor para capacitación, presentación o revisión supervisada (Micro HDMI en el instrumento; HDMI estándar en la pantalla). El almacenamiento integrado de 128GB más la expansión SD permiten largas sesiones de inspección. El formato de imagen es JPG radiométrico (cada imagen guardada contiene la matriz de temperatura completa, recuperable en el software de análisis para PC). El formato de video es MP4 más UIR (contenedor de video radiométrico de UNI-T).

Batería + Carga

La batería UT-M25 es una unidad de iones de litio desmontable de 7.2V / 5000mAh, que proporciona ≥5 horas de funcionamiento continuo. La carga se realiza mediante conexión directa tipo C (con la batería en el instrumento) o mediante un cargador independiente (con la batería extraída). Ambos métodos permiten recuperar el 90% en 2.5 horas, lo que admite flujos de trabajo de cambio rápido en inspecciones prolongadas.

Actualización de firmware OTA + Software para PC/APP

Las actualizaciones de firmware se descargan por Wi-Fi cuando están disponibles. Las nuevas funciones añadidas tras la compra (nuevas paletas, nuevos modos de analizador, nuevos comandos de voz por IA, mejoras en las tablas de emisividad) se implementan sin intervención del centro de servicio. El software de análisis para PC y la aplicación móvil están incluidos: sin suscripción, sin licencia por usuario, sin evaluación limitada por tiempo. Ambos admiten el análisis de imágenes radiométricas, la generación de informes y la organización de proyectos.

Lente de alta temperatura UT-Z046: incluida con UTi760XH (calibrada de fábrica). Disponible solo en la configuración XH; no se vende por separado.

Configuración de lentes: X frente a XH

La serie Inspector se envía en dos configuraciones de fabricación que comparten la misma plataforma de hardware y difieren en qué lente está incluida y qué línea de lentes admite el cuerpo:

• Configuración X (UTi740X / UTi760X): Se envía con la lente estándar convencional. El cuerpo está calibrado para la familia de lentes estándar: el gran angular, teleobjetivo, ultra teleobjetivo y macro pueden añadirse como accesorios. La lente de alta temperatura no está disponible para los cuerpos X, porque la tabla de calibración de alta temperatura no está cargada de fábrica. Para mediciones de 1000°C – 2200°C, se requiere la configuración XH.


• Configuración XH (UTi740XH / UTi760XH): Se envía con la lente de alta temperatura, calibrada de fábrica y preemparejada con el cuerpo. La XH admite la línea completa de lentes (estándar, gran angular, teleobjetivo, ultra teleobjetivo, alta temperatura y macro) porque ambas tablas de calibración están cargadas de fábrica. Los compradores que necesiten tanto imágenes de alta temperatura (refractarios, fundición, inducción) COMO imágenes de uso general (eléctricas, mecánicas, edificios) en el mismo cuerpo deben elegir la XH y añadir la lente estándar como accesorio.

Las dos configuraciones no son intercambiables en campo. La calibración es una operación de fábrica. Elija la configuración que coincida con su carga de trabajo de inspección principal; los accesorios de lente que normalmente añadiría se enumeran a continuación en el Sistema de lentes compatible.

Lente de alta temperatura UT-Z046: incluida con UTi760XH (calibrada de fábrica). Disponible solo en la configuración XH; no se vende por separado.

Elección de su modelo: serie Inspector

La serie Inspector abarca cuatro configuraciones de fabricación en dos resoluciones IR. La plataforma 740 ofrece una resolución de detector de 400×300; la plataforma 760 ofrece 640×512. Cada plataforma se envía en una configuración X (lente convencional, rango nativo de -20°C a 1200°C, calibrada para la familia de lentes estándar) y una configuración XH (lente de alta temperatura incluida de fábrica, rango nativo de 1000°C a 2200°C, calibrada de fábrica para la línea completa de lentes, incluyendo lentes de la familia estándar como accesorios). La frecuencia de muestreo, NETD, pantalla táctil de 5″, comandos de voz por IA, enfoque automático de 5 modos y el resto de la plataforma son idénticos en los cuatro modelos.

Aplicaciones

Inspección de subestaciones + torres eléctricas

Conexión de barras a larga distancia y estudio de puntos calientes en líneas de transmisión. Las lentes teleobjetivo y ultra teleobjetivo amplían la distancia de trabajo segura; el LRF + enfoque asistido por láser ofrece imágenes claras a 50m. La salida JPG radiométrica admite informes de cumplimiento y seguimiento de tendencias en inspecciones periódicas.

Equipos eléctricos + aparamenta

Conexiones MCC, disyuntores, contactores y juntas de unión de barras. El detector de 400×300 resuelve el desequilibrio de fase individual y las conexiones de alta resistencia en desarrollo a distancias de trabajo de panel. El analizador de 16 puntos con T-select admite flujos de trabajo de listas de verificación de inspección: ROI preestablecidos recuperados por registro de activo.

I+D de PCB + termografía a nivel de componentes

La lente macro admite el análisis a nivel de componentes con una distancia mínima de imagen en el rango de 20~42mm (depende de la configuración). La corrección de emisividad por ROI maneja la realidad de materiales mixtos de las PCB pobladas: la máscara de soldadura, la capa de cobre, los CI de paquete cerámico y los orificios pasantes chapados tienen diferentes emisividades efectivas. La superposición T-Mix conserva las marcas de referencia del canal visible durante el análisis.

Inspección de tuberías + procesos

Brechas de aislamiento en líneas de vapor, fugas en empaquetaduras de válvulas, escaneo de paredes refractarias hasta 1200°C. La transmisión en vivo por Wi-Fi admite flujos de trabajo de inspección de dos personas donde un operador posiciona la cámara y un segundo revisa el flujo de imágenes en una tableta o teléfono. Para temperaturas de objetivo superiores a 1200°C, la configuración XH añade la lente de alta temperatura con capacidad de medición de 1000°C – 2200°C.

Accesorios

En la caja

• Cuerpo de la cámara térmica UTi740X
• UT-Z048 Estándar (9.6mm, F1.0, FOV 27.7°×20.6°)
• Batería de iones de litio desmontable UT-M25 (7.2V / 5000mAh)
• Cable USB tipo C
• Cargador de batería
• Estuche de transporte
• Guía de inicio rápido

Sistema de lentes compatible

La línea de lentes compatible con este cuerpo:

• Lente estándar UT-Z048 (9.6mm, F1.0, FOV 27.7°×20.6°) — incluida
• Lente gran angular UT-Z049 (6mm, F1.0, FOV 46°×34°)
• Lente teleobjetivo UT-Z050 (18mm, F1.0, FOV 14.6°×10.9°)
• Lente ultra teleobjetivo UT-Z051 (36mm, F1.3, FOV 7.2°×5.5°)
• Lente de alta temperatura UT-Z052 — no disponible para la configuración X. Consulte UTi740XH.
• Lente macro UT-Z053 (18mm, F1.1, distancia de imagen 24~42mm)

Recomendado

• Batería de repuesto UT-M25 (trabajo en sesiones prolongadas)
• Software de análisis para PC UNI-T (incluido; descargar desde la página del producto)
