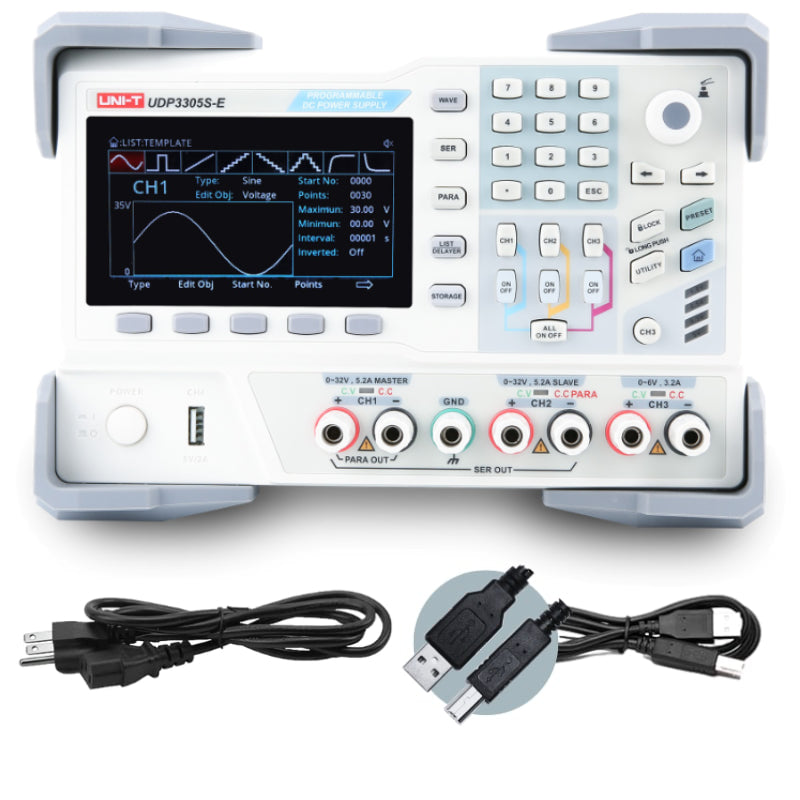

El UNI-T UDP3305S-E es la variante educativa de la plataforma UDP3000S de la serie Performance.

Cuenta con el mismo chasis de 4 canales, la misma capacidad nominal de 328 W, la misma función de serie/paralelo con una sola tecla, la misma compatibilidad con SCPI a través de USB/LAN/RS-232, el mismo control mediante navegador Web Server, las mismas protecciones OVP/OCP/OTP y la misma visualización de formas de onda en tiempo real que el UDP3305S, pero con una resolución de voltaje de 10 mV en lugar de 1 mV. Los canales CH1 y CH2 proporcionan de 0 a 30 V hasta 5 A de forma independiente o mediante conexión en serie (hasta 60 V) o en paralelo (hasta 10 A) configurada por software, sin necesidad de cableado externo. El CH3 proporciona un canal de nivel lógico de 0 a 6 V/3 A. El CH4 suministra una salida de carga USB fija de 5 V/2 A para alimentar dispositivos bajo prueba (DUT) directamente.

Para laboratorios de enseñanza de electrónica con múltiples estaciones, programas de formación técnica y cursos universitarios de ingeniería eléctrica donde el plan de estudios requiere una instrumentación programable adecuada pero no precisa de una exactitud de punto de consigna de ±1 mV, la variante educativa ofrece el conjunto completo de funciones de la serie Performance con una economía de despliegue que permite escalar a veinte estaciones en lugar de dos. Ideal para bancos de trabajo de I+D que no necesitan una resolución de 1 mV, pero que desean una fuente de alimentación de laboratorio lineal real con automatización completa para el mismo hardware.

A lo largo del ciclo de vida de Diseño. Depuración. Despliegue.™

A lo largo del ciclo de vida de diseño, depuración y despliegue:

Diseño. Cuatro canales aislados de topología lineal con bajo rizado establecen el sesgo y los rieles de alimentación que los diseños analógicos y de sensores necesitan desde el primer prototipo.

Depuración. Los modos de serie/paralelo/seguimiento y la detección remota de 4 hilos compensan la caída de IR del cable durante la validación.

Despliegue. SCPI a través de USB y LAN con control web para laboratorios académicos y caracterización de producción sin necesidad de tocar el panel frontal de la fuente. La asequibilidad se une a la precisión: diseño, depuración y despliegue.

• Resolución de ajuste de 10 mV / 1 mA — Variante educativa de la serie Performance — Mismo chasis de 4 canales de la serie Performance UDP3000S que el UDP3305S, con una resolución de voltaje de 10 mV dimensionada para laboratorios de enseñanza y bancos de trabajo de I+D con presupuesto ajustado. Opte por el UDP3305S para obtener una precisión de 1 mV cuando el flujo de trabajo lo requiera; ambas variantes comparten la misma automatización, la misma pantalla y la misma protección.
• 4 canales totalmente aislados (328 W en total) — CH1 y CH2: 0–30 V/5 A independientes; CH3: 0–6 V/3 A de nivel lógico; CH4: salida de carga USB de 5 V/2 A. Las tierras de los canales están aisladas: conéctelas donde necesite, déjelas flotantes cuando la prueba lo exija.

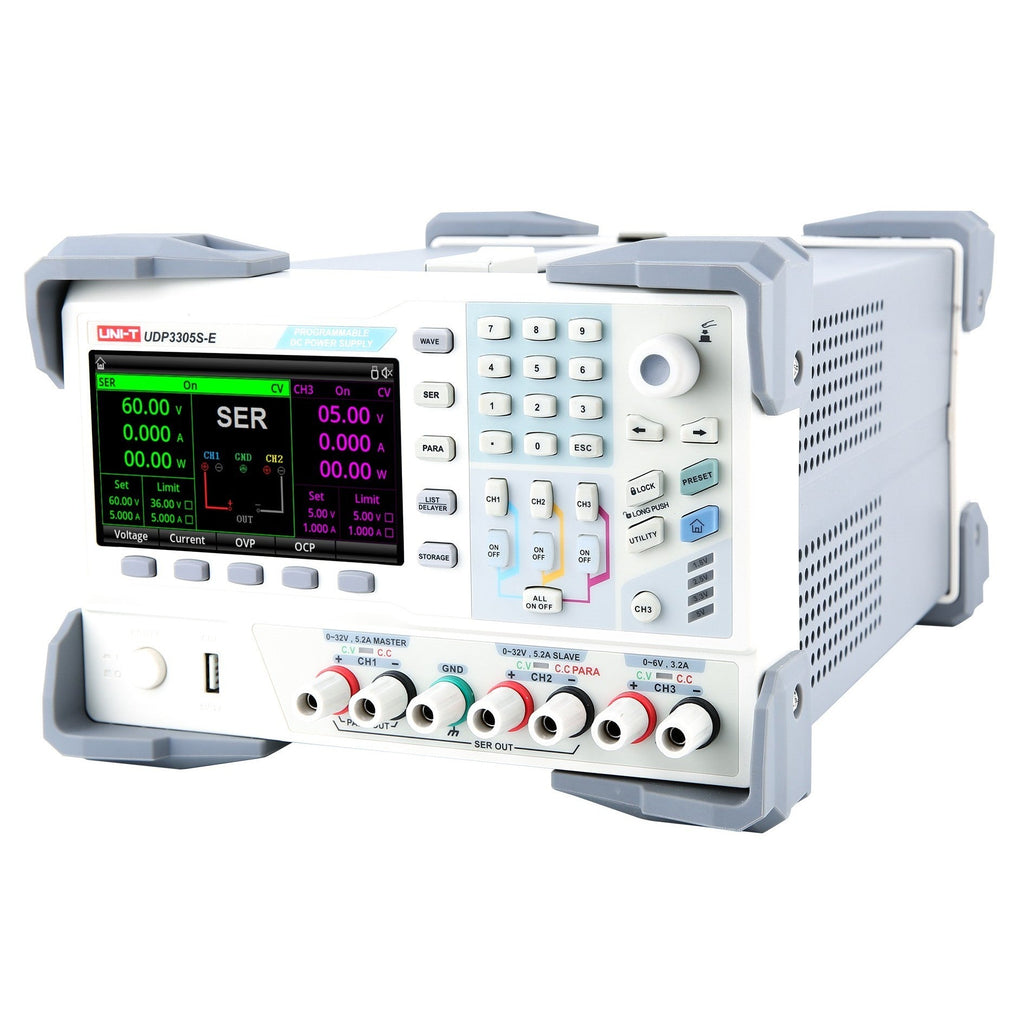

• Serie y paralelo con una sola tecla — Combinación configurada por software de CH1 + CH2: hasta 60 V en serie o 10 A en paralelo sin cableado externo entre los terminales de los canales. Sin cables puente, sin barras de cortocircuito, sin riesgo de cableado incorrecto.
• Topología lineal, rizado < 350 µVrms — Regulación mediante elementos de paso lineales, no convertidores de conmutación. El rizado de salida se mantiene por debajo de 350 µVrms (5 Hz–1 MHz) y 2 mVpp pico a pico. La regulación de línea y carga se mantiene dentro del 0,01% + 2 mV.
• TFT de 4,3 pulgadas con visualización de formas de onda en tiempo real — Traza formas de onda de voltaje, corriente y potencia en todos los canales configurados simultáneamente. Las irrupciones, los pasos transitorios y las secuencias de encendido son visibles directamente en la propia fuente.
• Funciones de salida de lista y retardo (delayer) — Formas de onda programables de voltaje/corriente con plantillas integradas (senoidal, rampa, pulso). 10 perfiles de lista + 10 archivos de retardo + 5 configuraciones preestablecidas.

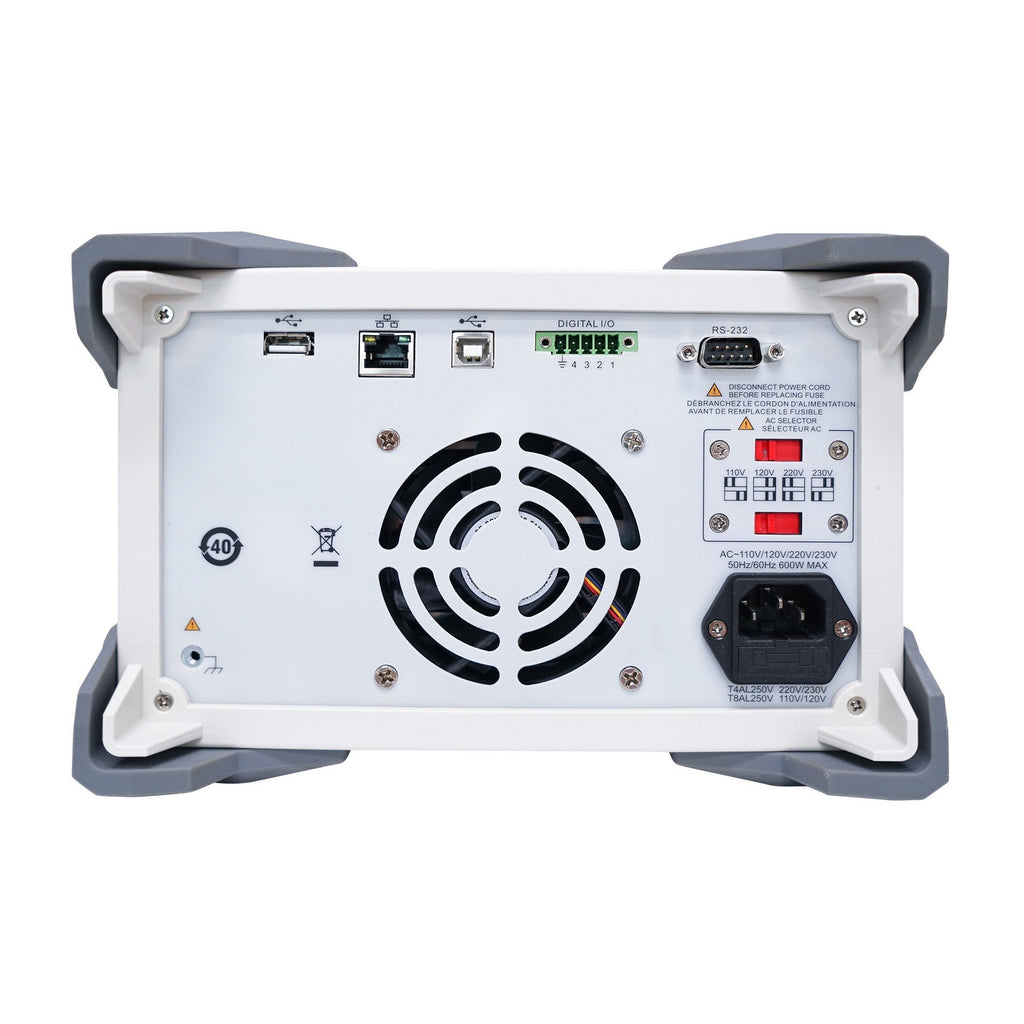

• SCPI a través de LAN, RS-232, USB-Host + Control mediante navegador Web Server — Alcance total de automatización más control mediante página web sin necesidad de controladores desde cualquier portátil en la misma subred; útil para estaciones de trabajo de laboratorio dirigidas por instructores.
• Disparador externo mediante E/S digital — Líneas de disparo de entrada/salida de hardware para la coordinación de tiempos entre instrumentos más allá de los bucles de software.
• OVP / OCP / OTP con monitor configurable — Protección por canal con condición de disparo de forma libre (límites superiores de V/I/P, lógica OR) y respuesta seleccionable (salida apagada, zumbador, ambos). Límites de voltaje/corriente para una operación protegida. El bloqueo del teclado evita una reconfiguración accidental.

Características detalladas

Hardware de la serie Performance a un nivel económico educativo

Mismo chasis de 4 canales, misma capacidad nominal de 328 W, misma función de serie/paralelo con una tecla, mismos SCPI + LAN + Web Server, misma protección OVP/OCP/OTP, misma pantalla de forma de onda que el UDP3305S, pero con una resolución de voltaje de 10 mV en lugar de 1 mV. Para laboratorios de enseñanza, despliegues de múltiples estaciones y flujos de trabajo impulsados por planes de estudio donde la medición principal no es de ±1 mV, sino que "la fuente entrega lo configurado de manera limpia y respalda el experimento", la variante educativa coloca una fuente de alimentación lineal programable de la serie Performance completa en cada estación con una economía que los departamentos pueden desplegar realmente.

Despliegue de laboratorio de múltiples estaciones

La resolución de 10 mV es más que suficiente para el plan de estudios típico de electrónica de pregrado: barridos V-I de diodos, caracterización de amplificadores operacionales, polarización de transistores, laboratorio básico de fuentes conmutadas, excitación de puente de sensores. El control de comandos SCPI a través de LAN significa que un asistente de laboratorio puede precargar perfiles de lista y ajustes preestablecidos en todo un laboratorio desde una sola estación de trabajo. El bloqueo del teclado evita que un banco de pruebas en funcionamiento sea reconfigurado accidentalmente. La pantalla TFT de 4,3" muestra tres canales de voltaje/corriente/potencia simultáneamente, pantalla suficiente para que dos estudiantes que trabajan en una estación vean el estado de la fuente a la vez.

Visualización de formas de onda de voltaje / corriente / potencia en tiempo real

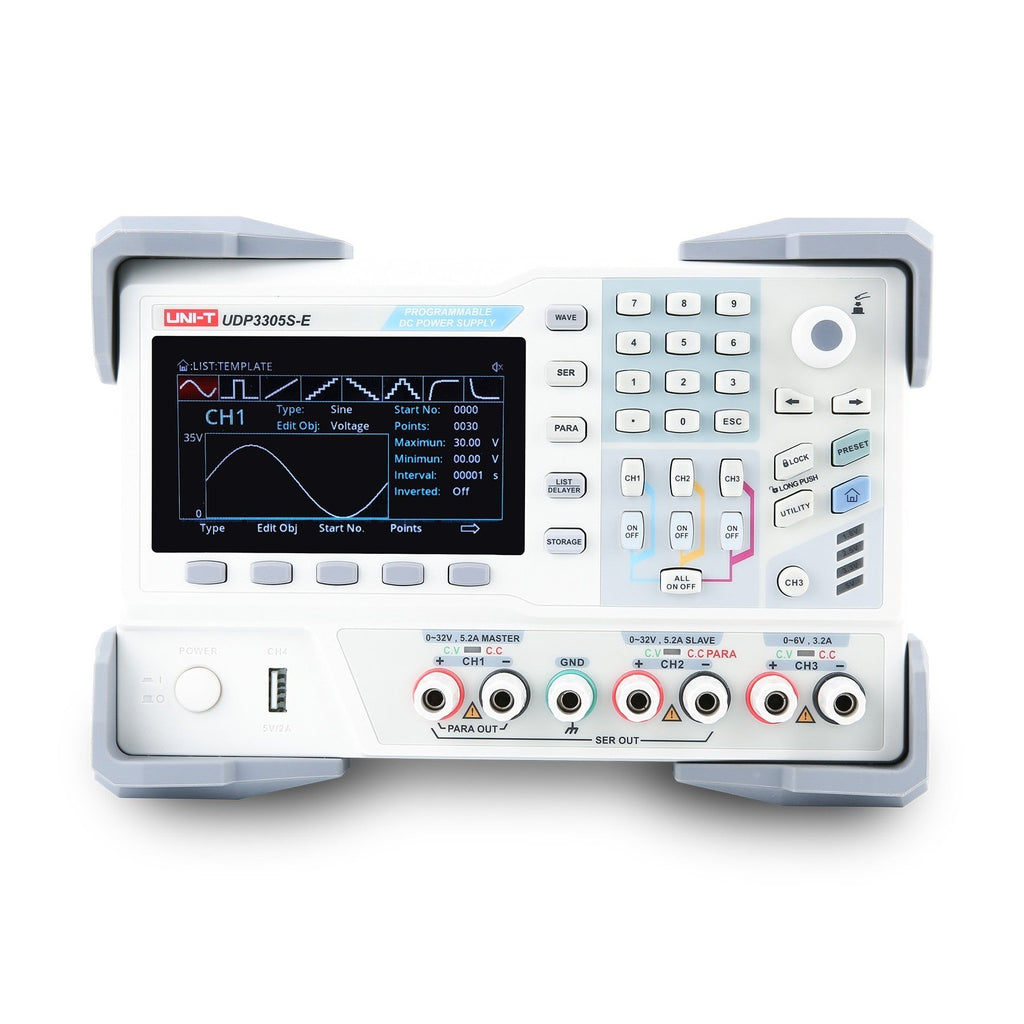

La pantalla LCD TFT de 4,3 pulgadas traza formas de onda de voltaje, corriente y potencia en tiempo real en todos los canales configurados, todos los canales, simultáneamente. Los eventos de irrupción, los pasos de carga y los transitorios de encendido son visibles directamente en la pantalla de la fuente, sin necesidad de osciloscopio para la observación rutinaria del comportamiento de la potencia. Los valores de consigna/límite para voltaje, corriente, OVP y OCP aparecen junto a las lecturas en vivo para que la configuración y la salida real permanezcan en una sola pantalla.

Funciones de salida de lista y retardo (delayer)

La función de lista genera formas de onda de voltaje y corriente programables con hasta 10 perfiles de lista almacenados por fuente. Las plantillas integradas (senoidal, rampa, pulso) aceleran la configuración; el editor le permite definir libremente los puntos de forma de onda, los intervalos de permanencia, los límites de voltaje/corriente y la inversión. La función de retardo (delayer) añade una secuencia de encendido/apagado programable, útil para pruebas de fiabilidad de encendido/apagado, puesta en marcha secuencial de rieles y ciclos de estrés. 10 archivos de retardo más 5 configuraciones preestablecidas mantienen las configuraciones utilizadas con frecuencia a una pulsación de tecla de distancia.

SCPI a través de LAN, RS-232, USB y control mediante navegador Web Server

El control de comandos SCPI funciona a través de LAN, RS-232 y USB-Host. El servidor web integrado añade un control remoto basado en navegador: cualquier portátil o estación de trabajo en la misma subred opera el panel frontal a través de una página web; sin instalación de controladores, sin aplicaciones. Para los laboratorios de enseñanza dirigidos por instructores, esto significa que un portátil puede previsualizar y verificar la configuración de cada estación sin caminar por la sala. Para la integración de pruebas automatizadas, el software para PC incluido permite incluir el UDP3305S-E en entornos con scripts existentes. La E/S digital añade líneas de disparo de hardware para una coordinación de tiempos más precisa que la de los bucles de software por sí solos.

OVP / OCP / OTP con condiciones de monitor configurables

La protección contra sobrevoltaje, sobrecorriente y sobretemperatura por canal protege el dispositivo bajo prueba. La función de monitor permite la configuración libre de la condición de disparo de protección (límite superior de V, límite superior de I, límite superior de P, con combinación lógica OR) y la respuesta: salida apagada, zumbador de advertencia o ambos. Las funciones de límite de voltaje y corriente limitan el rango ajustable para configuraciones protegidas en laboratorios de enseñanza o supervisadas por operadores. El bloqueo del teclado evita la reconfiguración accidental durante una ejecución sin supervisión.

Control inteligente del ventilador y aislamiento de canales

La velocidad del ventilador se ajusta automáticamente con la temperatura interna, manteniendo el ruido bajo con cargas ligeras, algo útil en entornos de aula y laboratorio compartido donde el ruido de la fuente se transmite por la sala. Los cuatro canales están totalmente aislados entre sí; conecte las tierras donde las necesite, déjelas flotantes cuando la prueba lo exija. Los modos de serie y paralelo con una tecla de CH1+CH2 utilizan una combinación enrutada por software, sin necesidad de cableado externo entre los terminales de los canales.

Aplicaciones

Laboratorios de enseñanza / Educación

Una fuente de alimentación lineal programable real de la serie Performance con una economía de despliegue de nivel educativo: dimensionada para laboratorios de enseñanza de electrónica con múltiples estaciones, programas de formación técnica y cursos universitarios de EE donde el plan de estudios necesita instrumentación adecuada, no equipos de banco de grado de consumo. La variante educativa ofrece a cada estación el mismo chasis de 4 canales, la misma automatización y la misma visualización de formas de onda que tiene el banco de I+D de último año, con una resolución de 10 mV dimensionada para el plan de estudios.

• 4 canales por estación (CH1 + CH2 + CH3 lógica + CH4 salida USB): cubre un experimento completo con una sola fuente
• Serie/paralelo con una tecla para laboratorios de mayor voltaje / mayor corriente sin confusión de cableado externo
• El bloqueo del teclado evita la reconfiguración accidental en el hardware de la estación compartida
• SCPI a través de LAN significa que un instructor puede enviar ajustes preestablecidos a todo el laboratorio desde una estación de trabajo

Ingeniería de I+D

Para flujos de trabajo de I+D donde la resolución de ajuste de 10 mV es suficiente (prototipado embebido, validación en placa de pruebas, alimentación genérica de dispositivos para módulos comerciales), la variante educativa de la serie Performance ofrece el mismo chasis UDP3000S en un punto de entrada que facilita añadir una segunda fuente al banco. Cuando la aplicación avance a un trabajo que necesite una precisión de 1 mV, pase al UDP3305S manteniendo el mismo flujo de trabajo.

• Misma visualización de formas de onda, misma lista/retardo, misma protección, mismo SCPI que el UDP3305S
• CH3 0–6 V/3 A maneja rieles lógicos de 5 V/3,3 V/1,8 V directamente
• Control mediante navegador Web Server para acceso remoto al banco
• Pase al UDP3305S cuando la aplicación necesite una resolución de 1 mV
