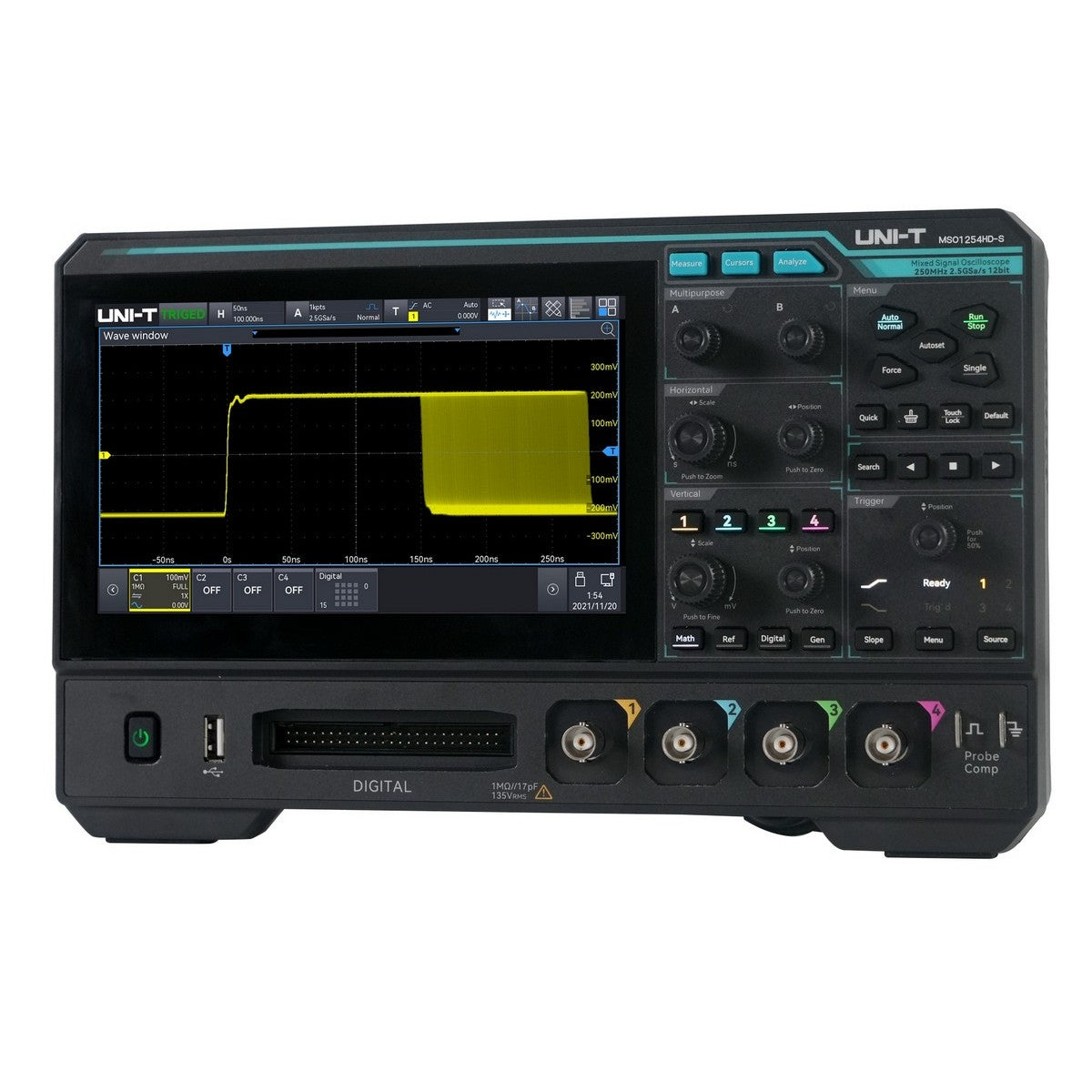

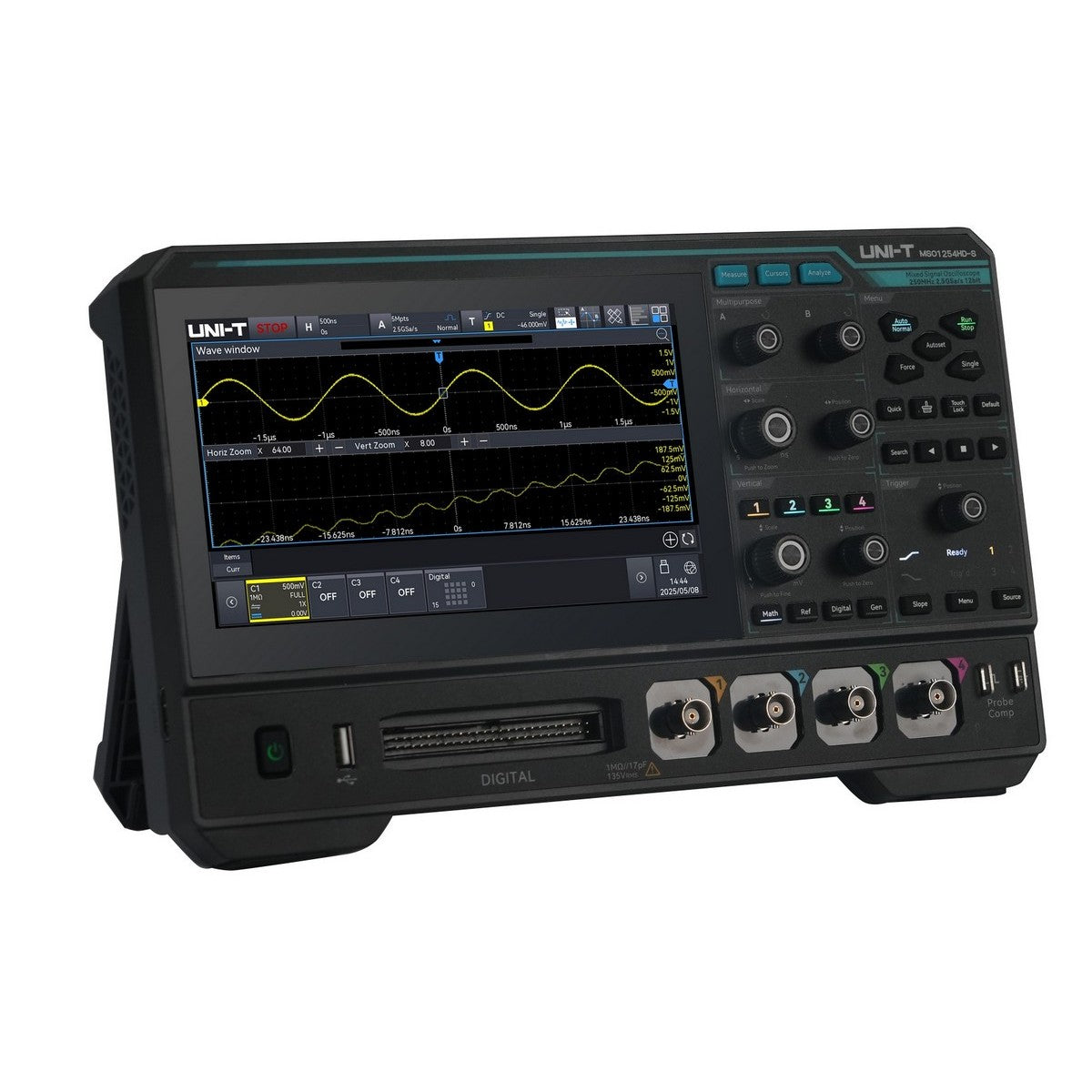

El MSO1254HD es un osciloscopio de señales mixtas de cuatro canales y 250 MHz de grado de laboratorio, construido sobre la arquitectura de ADC nativa de 12 bits R12™ de UNI-T, diseñado para la validación de fuentes de alimentación conmutadas, caracterización de etapas de potencia de banda ancha (GaN/SiC), desarrollo de sistemas embebidos y depuración de señales mixtas.

El sistema de adquisición nativo de 12 bits mantiene el ancho de banda analógico total de 250 MHz a 2.5 GSa/s sin promediado ERES ni compromisos en la frecuencia de muestreo, ofreciendo 4,096 niveles verticales y 100 Mpts de memoria de adquisición por canal. El mapeo de formas de onda Ultra Phosphor 3.0 captura hasta 1,000,000 wfms/s, mientras que una pantalla táctil capacitiva de 7 pulgadas y un analizador lógico opcional de 16 canales proporcionan una plataforma intuitiva para la validación de sistemas analógicos y digitales. El MSO1254HD integra nueve funciones de instrumentos en una sola plataforma de sobremesa, combinando osciloscopio, analizador lógico (UT-M26 opcional), analizador de espectro, analizador de protocolos, voltímetro digital, frecuencímetro, analizador de potencia y herramientas de medición avanzada sin necesidad de hardware adicional.

Para el diseño de convertidores conmutados, caracterización de controladores de puerta GaN y SiC, análisis de potencia de múltiples carriles, depuración de firmware embebido y mediciones analógicas de precisión donde los osciloscopios de 8 bits tienen dificultades con señales de bajo nivel, el MSO1254HD ocupa el nivel de rendimiento donde un mayor ancho de banda y una resolución nativa de 12 bits se vuelven igualmente importantes. El ancho de banda completo de 250 MHz captura flancos de conmutación rápidos y oscilaciones, mientras que la arquitectura de 12 bits resuelve el rizado a escala de mV y µV sobre carriles de CC de alto voltaje. La decodificación estándar para RS-232/UART, I²C, SPI, RS-422/485, CAN, CAN-FD, LIN y Audio, junto con la adquisición de señales mixtas de 16 canales opcional, permite la correlación simultánea de la actividad del firmware, comunicaciones serie y el comportamiento de la etapa de potencia analógica desde un único instrumento.

• Ancho de banda de 250 MHz, 4 canales analógicos — Adquisición de cuatro canales con resolución nativa de 12 bits, frecuencia de muestreo máxima de 2.5 GSa/s y ancho de banda completo de 250 MHz para validación de potencia conmutada, desarrollo de sistemas embebidos y mediciones analógicas de precisión.

• ADC nativo de 12 bits R12™ — 4,096 niveles de cuantificación vertical mantenidos en el ancho de banda completo de 250 MHz y la frecuencia de muestreo completa sin promediado ERES ni reducción de frecuencia de muestreo. Resolución efectiva de hasta 16 bits disponible con el modo ERES.

• Frecuencia de muestreo de 2.5 GSa/s, 100 Mpts de memoria — Adquisición en tiempo real a plena velocidad con 100 Mpts de memoria por canal que captura eventos de larga duración sin sacrificar la resolución temporal.

• Adquisición Ultra Phosphor 3.0 — Tasas de captura de formas de onda de hasta 1,000,000 wfms/s con gradación de intensidad de 256 niveles que exponen fallos intermitentes, violaciones de tiempo y eventos poco frecuentes que los osciloscopios convencionales pueden pasar por alto.

• Nueve instrumentos en uno — Osciloscopio, analizador lógico (UT-M26 opcional), analizador de espectro FFT mejorado, analizador de protocolos, voltímetro digital, frecuencímetro, analizador de potencia, mediciones automatizadas y pruebas de máscara integrados en un solo instrumento.

• 16 canales digitales opcionales — Añada la sonda lógica UT-M26 para el análisis de señales mixtas correlacionadas en el tiempo a través de dominios analógicos y digitales.

• 10 decodificadores de protocolo estándar — Decodificación de RS-232/UART, RS-422, RS-485, I²C, SPI, CAN, CAN-FD, LIN y Audio incluida de serie con capacidades de disparo, búsqueda y lista de eventos.

• Análisis de potencia integrado — Doce mediciones estándar de análisis de potencia, incluyendo eficiencia, rizado, pérdidas por conmutación, análisis armónico y visualización del área de operación segura.

• Analizador de espectro FFT mejorado — FFT de hasta 1 Mpts con detección de picos, marcadores, visualización en cascada y análisis armónico para investigación de EMI y resolución de problemas en el dominio de la frecuencia.

• Pantalla táctil capacitiva de 7 pulgadas — Pantalla multitáctil de 1024 × 600 con función de pellizcar para ampliar, navegación por gestos y control intuitivo de formas de onda.

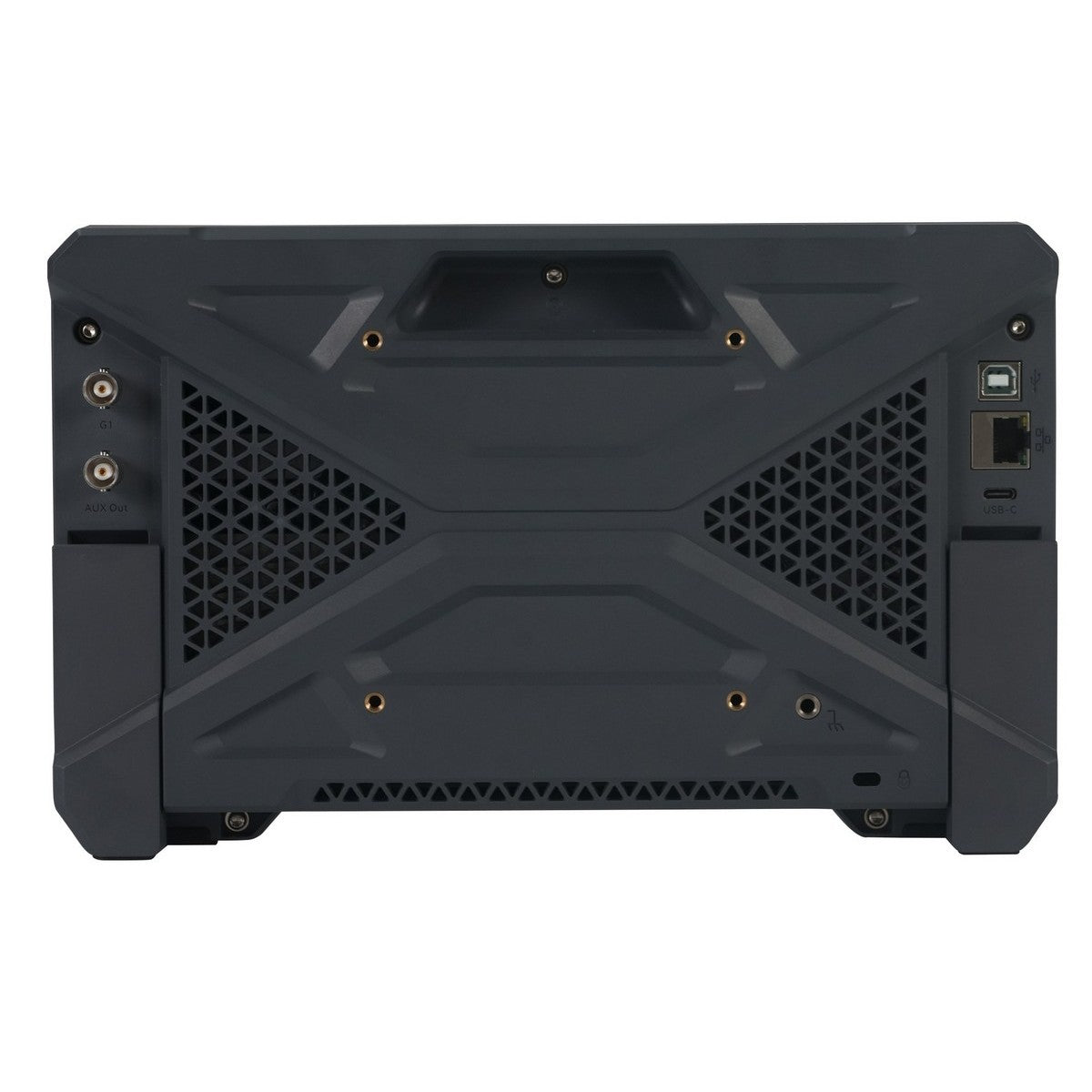

• Conectividad completa — USB Host, USB Device, LAN, HDMI y salida AUX que soportan control remoto, automatización, pantallas externas e integración en pruebas de producción.

Características detalladas

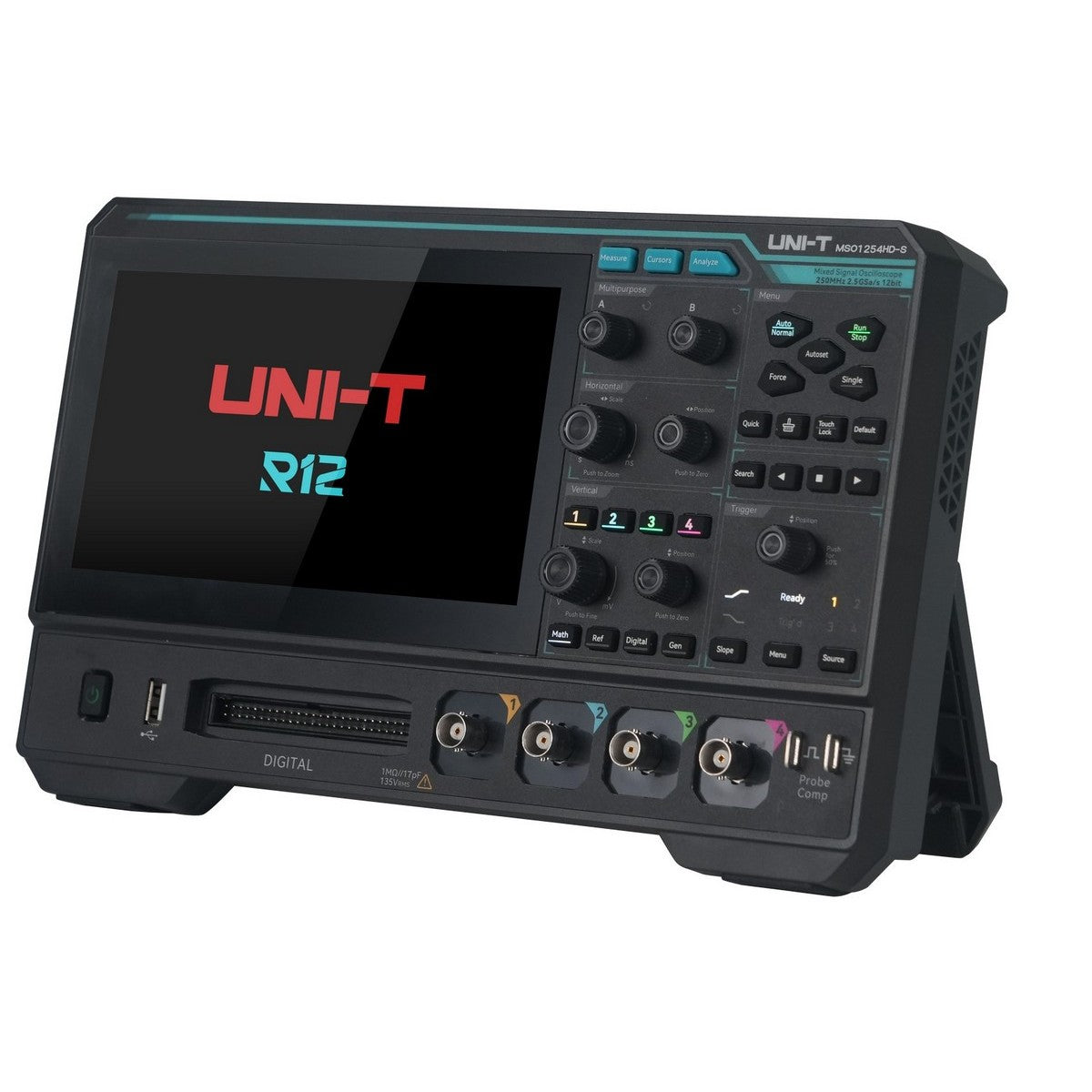

Arquitectura nativa de 12 bits R12™

El MSO1254HD está construido alrededor de la arquitectura ADC nativa de 12 bits R12™ de UNI-T, proporcionando 4,096 niveles de cuantificación vertical en todo el ancho de banda de 250 MHz y la frecuencia de muestreo de 2.5 GSa/s sin reducción de ancho de banda, promediado digital ni compromiso en la frecuencia de muestreo. A diferencia de los osciloscopios convencionales de 8 bits que pierden detalles de bajo nivel debido al ruido de cuantificación, el sistema de adquisición nativo de 12 bits resuelve claramente el rizado de conmutación, las oscilaciones de los controladores de puerta, las salidas de sensores y las pequeñas señales analógicas, preservando al mismo tiempo el rendimiento en flancos rápidos. El procesamiento ERES opcional extiende aún más la resolución vertical efectiva al trabajar con señales de banda limitada.

Motor de adquisición Ultra Phosphor 3.0

Ultra Phosphor 3.0 combina una adquisición de alta velocidad con gradación de intensidad de 256 niveles para capturar hasta 1,000,000 de formas de onda por segundo. La visualización de persistencia hace que los fallos intermitentes, pulsos estrechos, jitter de tiempo y anomalías de protocolo sean visibles como variaciones de intensidad, en lugar de eventos aislados que desaparecen entre las actualizaciones de pantalla. Para los ingenieros que rastrean fallos escurridizos, la alta tasa de captura de formas de onda mejora significativamente la probabilidad de capturar eventos poco frecuentes durante la depuración en tiempo real.

Memoria profunda: 100 Mpts por canal

Cada canal analógico incluye 100 Mpts de memoria de adquisición, lo que permite ventanas de captura largas manteniendo la frecuencia de muestreo completa de 2.5 GSa/s. Los ingenieros pueden capturar secuencias completas de inicio, transitorios de conmutación, transacciones de protocolo y eventos de recuperación de fallos en una sola adquisición antes de ampliar los flancos individuales a plena resolución temporal. La memoria profunda elimina los compromisos de frecuencia de muestreo que a menudo se requieren en osciloscopios de gama baja durante capturas de larga duración.

Depuración de señales mixtas

Con la sonda lógica UT-M26 opcional, el MSO1254HD se expande a un osciloscopio de señales mixtas de 16 canales capaz de visualizar señales digitales y analógicas en una base de tiempo común. La actividad del firmware, buses serie, temporización GPIO y respuestas analógicas pueden analizarse simultáneamente, simplificando el análisis de causa raíz donde interactúan hardware y software. El disparo correlacionado en el tiempo permite a los ingenieros identificar relaciones que, de otro modo, requerirían múltiples instrumentos.

Análisis de protocolos completo estándar

A diferencia de muchos osciloscopios de la competencia que requieren licencias de software de pago, el MSO1254HD incluye decodificación y disparo para buses RS-232/UART, RS-422, RS-485, I²C, SPI, CAN, CAN-FD, LIN y Audio como características estándar. Los paquetes decodificados se muestran directamente sobre la forma de onda física con listas de eventos buscables y disparos específicos de protocolo, lo que permite correlacionar inmediatamente los errores de comunicación con el comportamiento de la señal analógica.

Análisis de potencia integrado

El paquete de análisis de potencia incorporado proporciona doce categorías de medición, incluyendo eficiencia, pérdidas por conmutación, análisis armónico, rizado, área de operación segura, respuesta a transitorios, temporización de encendido/apagado y calidad de potencia. Las formas de onda de voltaje y corriente se analizan directamente dentro del osciloscopio, eliminando la necesidad de software externo o analizadores de potencia separados durante el desarrollo y validación de convertidores.

Analizador de espectro FFT mejorado

El analizador de espectro integrado realiza análisis FFT con longitudes de registro de hasta 1 Mpts, proporcionando detección de picos, múltiples marcadores, visualización en cascada y análisis armónico para la investigación de la frecuencia de conmutación, resolución de problemas de EMI y análisis de reloj. Los ingenieros pueden moverse sin problemas entre mediciones en el dominio del tiempo y de la frecuencia sin exportar datos de formas de onda a software externo.

Mediciones automatizadas y análisis estadístico

Cincuenta y seis mediciones automatizadas evalúan continuamente los parámetros de voltaje, temporización, frecuencia y potencia, mientras que el análisis estadístico rastrea el mínimo, máximo, promedio, desviación estándar y tendencias a largo plazo. Las pantallas de histograma y tendencia simplifican la caracterización, la validación de producción y las pruebas de estabilidad a largo plazo sin necesidad de análisis offline.

Interfaz de pantalla táctil y conectividad

La pantalla multitáctil capacitiva de 7 pulgadas admite controles de gestos intuitivos, incluyendo pellizcar para ampliar, arrastrar y navegación por formas de onda, manteniendo controles dedicados en el panel frontal para una operación tradicional. USB Host, USB Device, LAN, HDMI y salida AUX proporcionan una conectividad flexible para sistemas de prueba automatizados, entornos de aula, operación remota y soporte para pantallas externas.

Aplicaciones

Para ingenieros de I+D

• Validación de fuentes de alimentación conmutadas, caracterización de etapas de potencia GaN y SiC, desarrollo de sistemas embebidos y depuración de señales mixtas usando cuatro canales analógicos con resolución nativa de 12 bits y análisis lógico opcional de 16 canales.

• Análisis analógico y digital correlacionado en el tiempo para el desarrollo de firmware, resolución de problemas de comunicación serie e integración de hardware/software.

• Decodificación de protocolos estándar para buses embebidos, industriales y automotrices sin licencias de software adicionales.

• La captura de formas de onda de alta velocidad hasta 1,000,000 wfms/s mejora la detección de fallos intermitentes y el análisis de temporización.

Para ingenieros de electrónica de potencia

• Observación de cuatro canales del nodo de conmutación, controlador de puerta, voltaje de salida y señales de control durante el desarrollo y validación de convertidores.

La adquisición nativa de 12 bits resuelve el rizado de bajo nivel y el ruido de conmutación en carriles de CC de alto voltaje con una precisión significativamente mayor que los osciloscopios convencionales de 8 bits.

• Las mediciones de análisis de potencia integradas cuantifican la eficiencia, pérdidas por conmutación, rizado, contenido armónico y respuesta a transitorios directamente de las formas de onda capturadas.

• La memoria profunda captura secuencias completas de inicio, apagado, modo ráfaga y recuperación de fallos en una sola adquisición manteniendo la resolución completa de la frecuencia de muestreo.

Especificaciones

Descargas

Hoja de datos de la serie UNI-T MSO1000HD

Manual de usuario de la serie UNI-T MSO1000HD

Opciones y accesorios

Incluido con el instrumento

• Osciloscopio MSO1254HD
• 4 × sondas pasivas (conmutable 1:1 / 10:1, ancho de banda adaptado al instrumento)
• Cable USB (USB-A a USB-B)
• Cable de alimentación (apropiado para la región)
• Guía de inicio rápido
• Certificado de calibración de fábrica

Accesorios recomendados

• UT-M26 — Módulo de sonda lógica de 16 canales para depuración de señales mixtas
• UT-P07A — Sonda pasiva de 500 MHz para aplicaciones de mayor ancho de banda
• UT-P20, UT-P21, UT-V23 — sondas pasivas de alto voltaje
• UT-P30, UT-P31, UT-P32, UT-P33 — sondas diferenciales para mediciones flotantes
• UT-P40, UT-P41, UT-P42, UT-P43, UT-P44 — sondas de corriente para medición de etapas de potencia y pérdidas por conmutación
• UT-ISOT — transformador de aislamiento para mediciones seguras alimentadas por red
• UT-M13X — placa de demostración de osciloscopio para práctica de decodificación de protocolos y módulos curriculares

¿Necesita un generador de señales integrado y análisis de diagrama de Bode? Consulte el MSO1254HD-S. ¿Necesita una opción de nivel de entrada de 150 MHz? Consulte el MSO1154HD.
