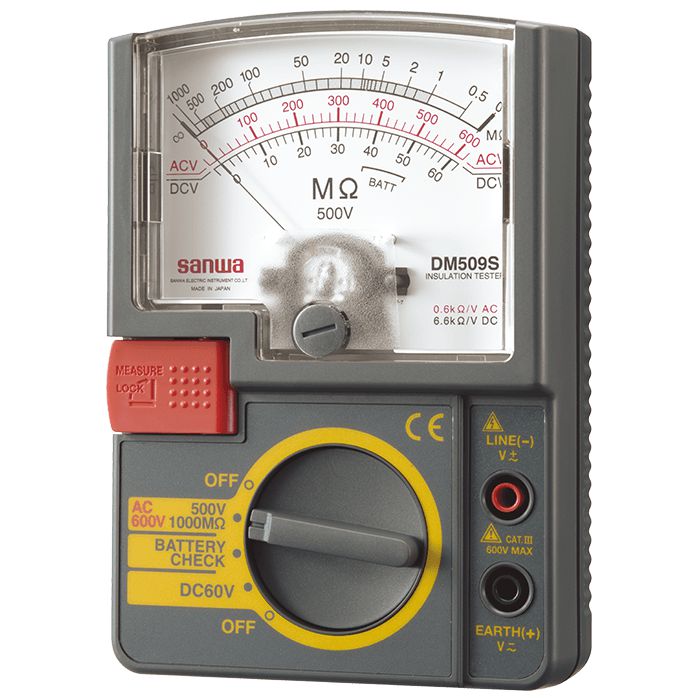

El Sanwa DM509S es un medidor de aislamiento analógico de CC con un rango de voltaje de prueba de 500 voltios CC.
El Sanwa DM509S es un medidor de resistencia de aislamiento de CC para medir la resistencia de aislamiento de líneas y equipos eléctricos. El DM509S cuenta con la certificación CAT. III 600V según las normas IEC61010-1 e IEC61010-2-030 y tiene una clasificación IP20 que lo protege contra el polvo y otras partículas.
La función de resistencia de aislamiento de este dispositivo tiene una precisión de ±5% a escala completa y puede medir la resistencia de aislamiento de hasta 1000MΩ. Este instrumento también es capaz de medir voltajes de CA y CC, junto con una función de verificación de batería. El DM509S está equipado con un interruptor de medición de MΩ (resistencia de aislamiento) que permite tanto la medición única como la continua.

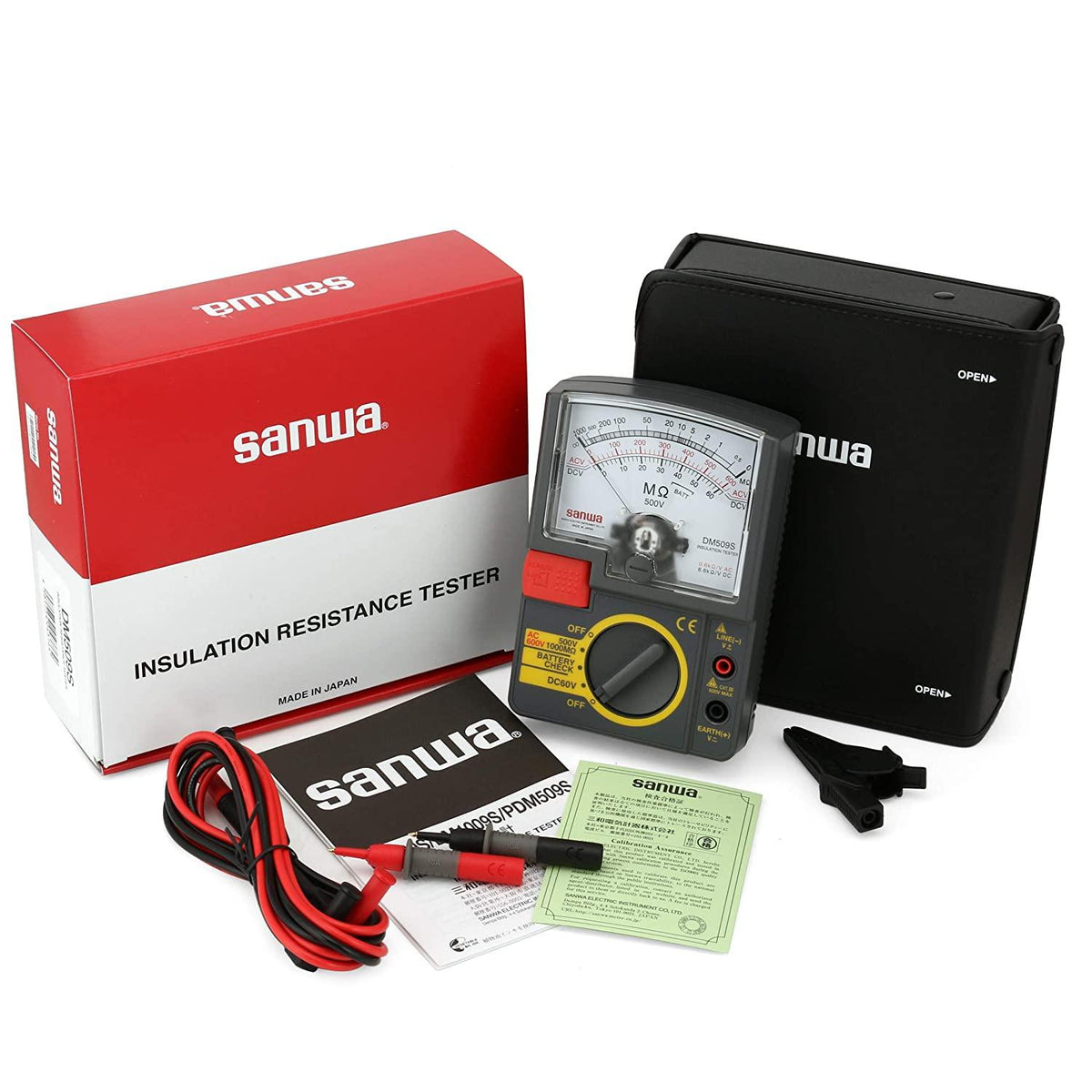

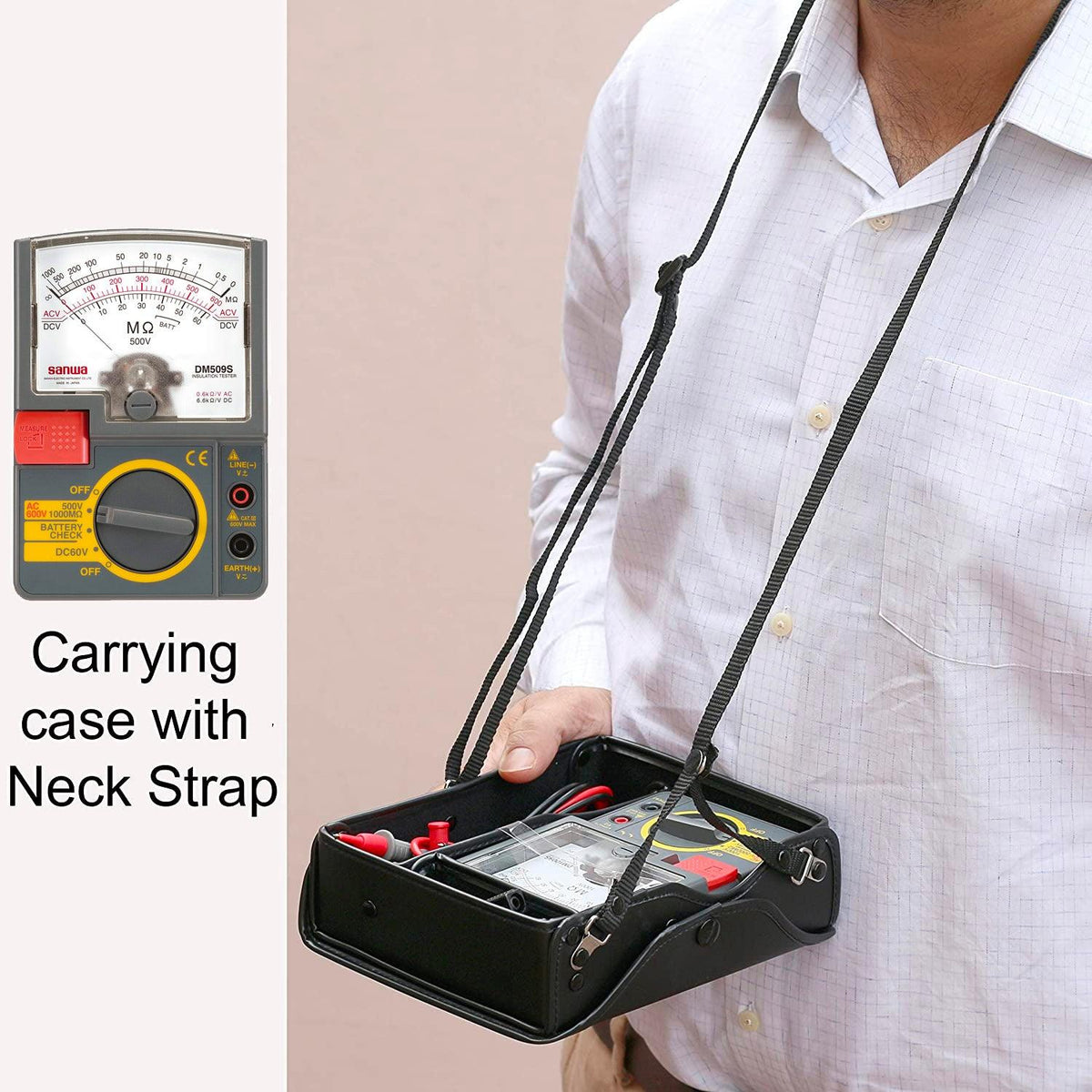

El medidor incluye cables de prueba, estuche de transporte con correa y manual de instrucciones.
- Voltaje de prueba CC 500V
- Interruptor de presión para medición única o continua
- Rango de medición de CCV (CC 60V)
- Función de descarga automática
- Rango de verificación de batería interna
- Rango de medición de ACV
Especificaciones
| Rango de medición | Precisión | ||
| MΩ (Resistencia de aislamiento) | 500V/1000MΩ | 1er rango de medición efectivo: ±5% de la escala completa 2do rango de medición efectivo: ±10% de la escala completa | |
| CCV | 60V | ±5% de la escala completa | |
| ACV | 600V | ±5% de la escala completa | |
| Corriente nominal de medición | 1～1.2mA | ||
| Tipo de medidor | Imán interno, medidor de banda tensa (24μA) | ||
| Forma de rectificación de CA | Rectificación de media onda (indicación de valor medio convertida a valor eficaz) | ||
| Temperatura / humedad operativa | 0℃～43℃ 80%HR o menos sin condensación | ||
| Temperatura / humedad de almacenamiento | -10℃～50℃ 70%HR o menos sin condensación | ||
| Entorno operativo | Altitud de 2000m o menos, grado de contaminación ambiental II | ||
| Consumo de energía | Aprox. 2.0W～2.8W (en rango de 500V/100MΩ) | ||
| Consumo de batería | Verificado por rango BATTERY CHECK | ||
| Clasificación IP | IP20 | ||
| EN61010-1 CAT.II EN61010-1 CAT.III | 1000V 600V | ||
| Batería | 6LR61 (9V) x 1 | ||
| Tamaño / Peso | Al 144 x An 99 x Pr 43mm / 310g | ||
| Accesorios estándar incluidos | Cable de prueba (TL-509S), estuche de transporte (C-09S), manual de instrucciones | ||
