YX361TR | Analog-Multimeter - Vielzahl an Messfunktionen dank 24-Stufen-Drehschalter
Herunterladen
Herunterladen

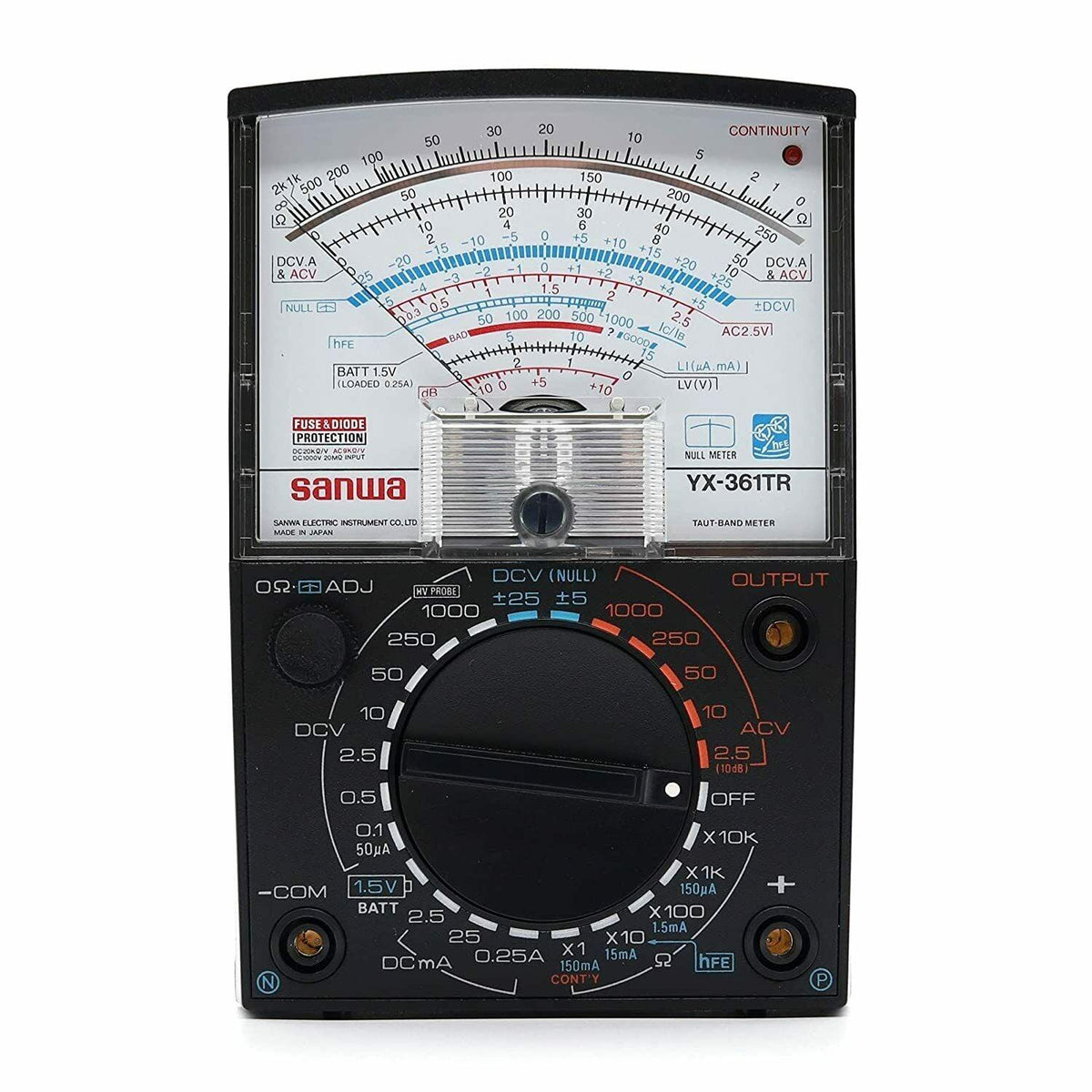

Das Sanwa YX-361TR ist ein analoges Multimeter mit 35 großen Messbereichen und Durchgangsprüfungsfunktion.
Dieses Multimeter wurde für Niederspannungsschaltkreise entwickelt und verfügt über eine durchschnittliche Genauigkeit von 3 % des Skalenendwerts. Dieses Gerät kann Gleichspannungen unter Verwendung der Nullpunkt- oder Nullabgleichsmethode sowohl für negative als auch für positive Messwerte messen. Es kann zudem Gleichstrom von bis zu 0,25 A und Wechselspannung (max. 1000 V) messen. Das YX-361TR ist in der Lage, die Signalleistung in dB im Bereich von -10 dB bis +62 dB zu messen. Benutzer können es außerdem zur Durchgangsprüfung eines Kabels oder einer Leiterbahn verwenden, wofür ein LED-Ausgang vorhanden ist.
Das Gerät besitzt ein robustes Vollkunststoffgehäuse, das unterschiedlichsten Umgebungsbedingungen standhält. Die Schaltkreise des Instruments sind durch eine austauschbare (250 V/0,5 A) Sicherung geschützt.

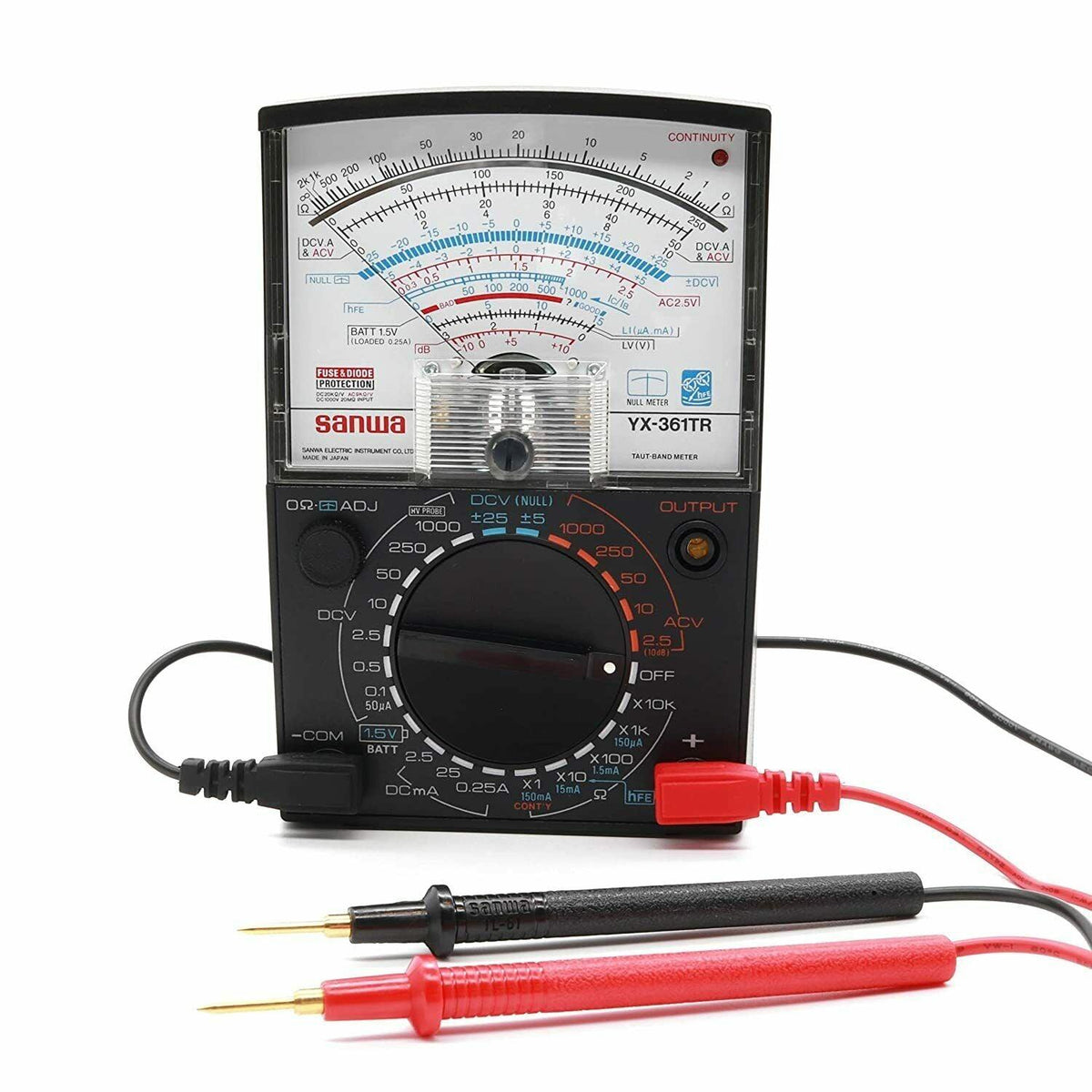

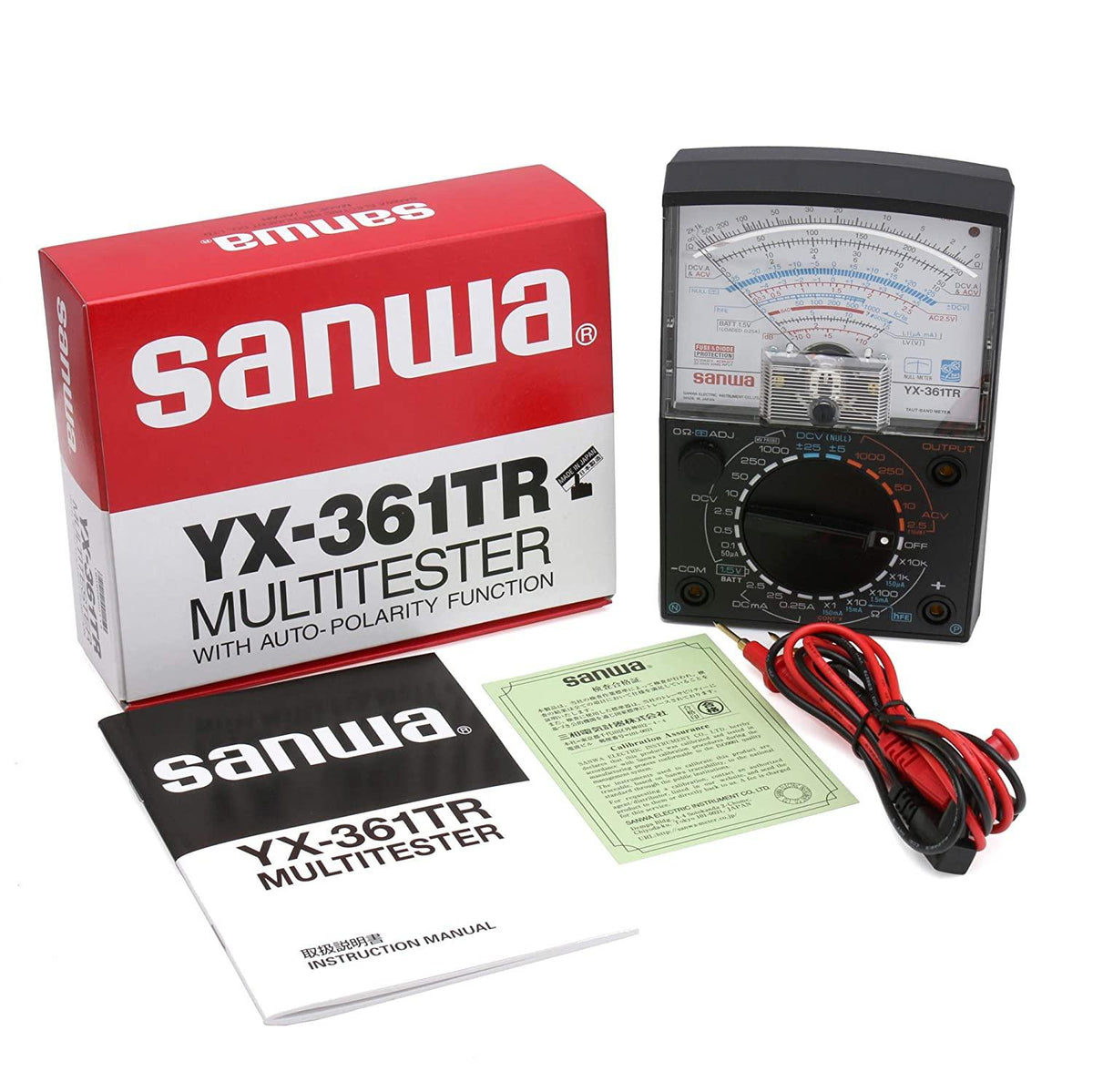

Das Messgerät enthält einen Satz Messleitungen und eine Bedienungsanleitung.
- Insgesamt 35 weite Messbereiche (24-stufiger Schalter + zusätzliche Funktionen)
- ±DCV-Nullpunktanzeige
- LED für Durchgangsprüfung
- Ausgangsanschluss (Serienkondensator-Anschluss)
- Batterietest
Spezifikationen
| Funktion | Bereich | Toleranz |
|---|---|---|
| DCV | 0,1/0,5/2,5/10/50/250/1000 V (20 kΩ/V) | ±2,5 % des Skalenendwerts |
| ±DCV | ±5/25 V (40 kΩ/V) | ±5 % des Skalenendwerts |
| ACV | 2,5/10/50/250/1000 V (9 kΩ/V) | ±3 % des Skalenendwerts (2,5/10 V: ±4 % des Skalenendwerts) |
| DCA | 50 μ/2,5 m/25 m/0,25 A | ±2,5 % des Skalenendwerts |
| Widerstand | 2 k/20 k/200 k/2 M/20 MΩ | ±3 % des Skalenbogens |
| Niederfrequenzausgang | -10 bis +62 dB | ±3 % des Skalenendwerts (2,5/10 V: ±4 % des Skalenendwerts) |
| hFE | hFE: 0 bis 1000 | ±3 % des Skalenbogens |
| Durchgang | ≦ ca. 10 Ω: LED leuchtet. Leerlaufspannung: ca. 3 V | |
| Batterietest | 1,5 V | |
| Bandbreite | 40 Hz bis 20 kHz (unter 50 V AC: ±3 % des Skalenendwerts) |
| Batterie | R6P (AA-Batterie) 1,5 V x 2, 6F22 (9 V Mangan-Batterie) x 1 |
| Sicherung | F0301 Φ5x20 mm 0,5 A/250 V 300 A Glassicherung |
| Größe/Gewicht | H150 × B100 × T37 mm/ca. 290 g |
| *Der Wert in ( ) bei DCV und ACV ist der Eingangswiderstand |
