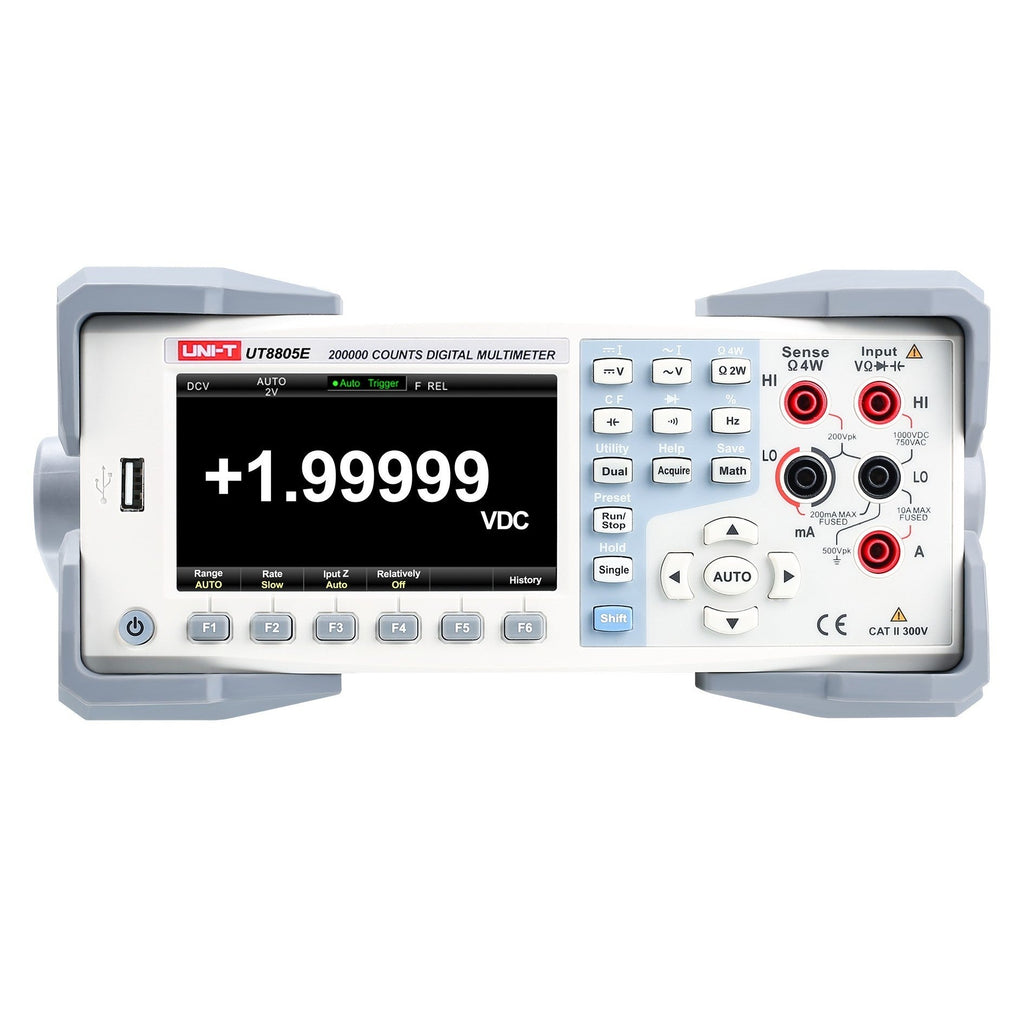

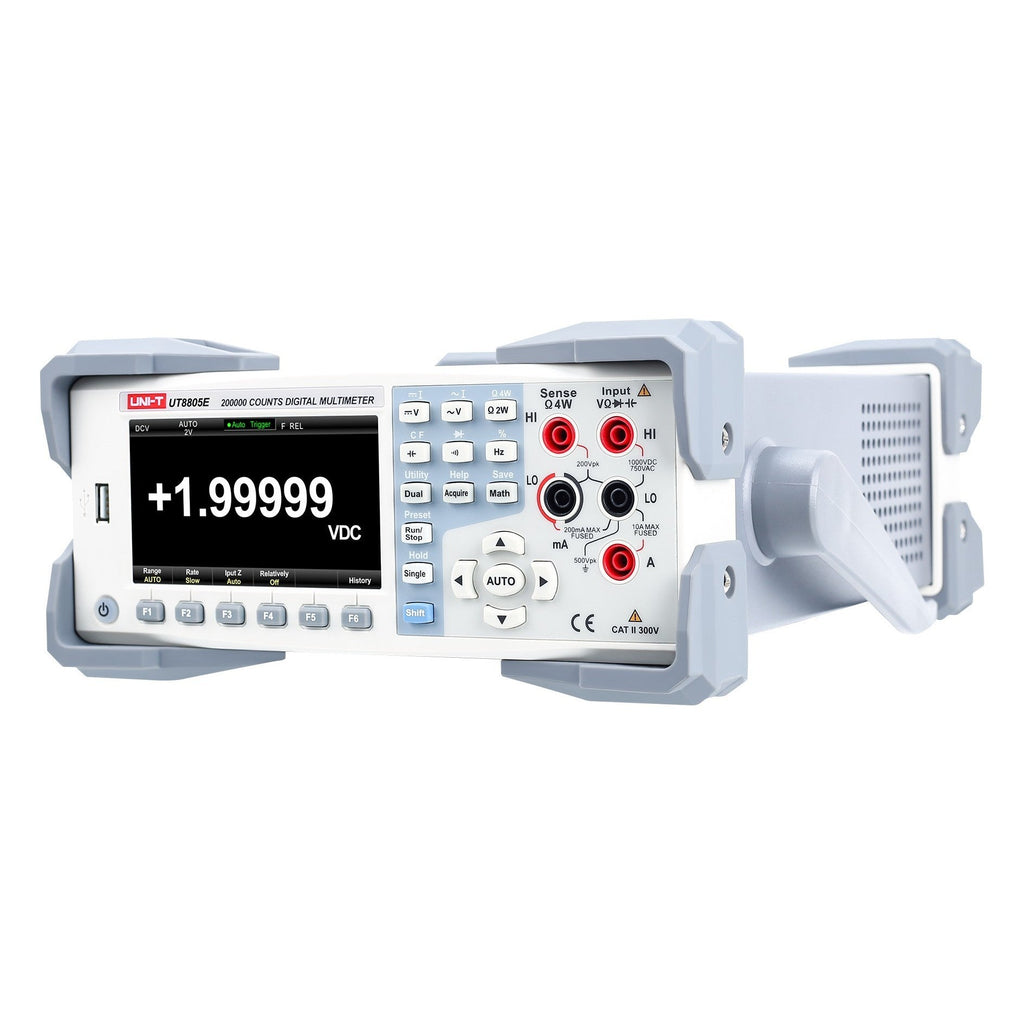

Das UNI-T UT8805E Performance-Series Tisch-Digitalmultimeter ist ein 5½-stelliges True-RMS-Messgerät mit automatischer Bereichswahl.

Dieses Gerät bietet eine grundlegende DC-Spannungsgenauigkeit von 0,015 %, eine maximale Messrate von 5.000 Messungen/s und eine Anzeige mit 199.999 Zählschritten auf einem 4,3-Zoll TFT-LCD mit 480×272 Pixeln. Dank SCPI über LAN, RS-232 und USB lässt sich das UT8805E nahtlos in automatisierte Testaufbauten integrieren.

Für F&E-Messungen und Produktionstests in kleinen Laboren, bei denen es auf SCPI-Automatisierung, Vierleiter-(Kelvin-)Widerstandsmessung, Dual-Display und den vollen Funktionsumfang für Mathematik/dB/dBm/Pass-Fail ankommt, bietet das UT8805E den Leistungssprung vom Standard-Tischmultimeter hin zur instrumentierten Teststation. Vier Anzeigemodi (Zahlenwert, Balkendiagramm, Trendgrafik, Histogramm), Temperaturmessungen für Thermoelemente und RTDs sowie ein interner Speicher für 10.000 Messwerte gehören zur Standardausstattung.

• 5½-stellige Anzeige mit 199.999 Zählschritten — 0,015 % grundlegende DC-Spannungsgenauigkeit in dieser Preisklasse.
• True-RMS AC-Messung — genaue Messwerte bei nicht-sinusförmigen Wellenformen (Schaltnetzteile, Motorantriebe, PWM, gedimmte Lasten).
• Automatische Bereichswahl — für Spannung, Strom, Widerstand und Kapazität, was den Arbeitsablauf für den Anwender erleichtert.
• Maximale Messrate von 5.000 Messungen/s — schnelle Erfassung für automatisierte Hochdurchsatztests und Mittelwertbildung zur Rauschunterdrückung.
• Temperaturmessung mit Thermoelementen und RTDs — Bereich von -270 °C bis 1820 °C, mit integrierter Kaltstellenkompensation.
• Vierleiter-(Kelvin-)Widerstandsmessung — eliminiert Leitungs- und Kontaktwiderstände bei niederohmigen Messungen.
• Dual-Display — gleichzeitige Anzeige von zwei Parametern (z. B. Spannung + Frequenz), ohne zwischen Menüs umschalten zu müssen.
• Mathematik, Statistik und Pass/Fail — Max/Min/Durchschnitt, Standardabweichung, dB/dBm, Relativwerte, konfigurierbare Grenzwerte.
• Vier Anzeigemodi — Zahlenwert, Balkendiagramm, Trendgrafik und Histogramm.
• LAN, RS-232, USB-Host, USB-Device — SCPI-Befehlssatz, VXI-11, USBTMC für vollständige Fernsteuerungsautomatisierung.
• Interner Speicher für 10.000 Messwerte — Messdateien, Geräteeinstellungen und SCPI-Protokolle.

Details zum UNI-T UT8805E

5½-stellige Anzeige und 0,015 % Genauigkeit

Das UT8805E bietet eine 5½-stellige Anzeige mit 199.999 Zählschritten und einer grundlegenden DC-Spannungsgenauigkeit von 0,015 %. Die DC-Spannungsauflösung erreicht 1 μV und die DC-Stromauflösung 1 nA – damit erfüllt es die Anforderungen für F&E-Messungen bei schwachen Signalen, die Charakterisierung von Wandlerausgängen und die Überprüfung von Referenzquellen. Die Auflösung der Widerstandsmessung beträgt 0,1 mΩ.

Abgedeckte Messfunktionen

Das Spektrum umfasst AC/DC-Spannung, AC/DC-Strom, Widerstand, Vierleiter-Widerstand, Kapazität, Diode, Durchgangsprüfung, Frequenz, Tastverhältnis, Temperatur (Thermoelement) und Periode. Die Kapazitätsmessung reicht bis zu 2 mF. Der Bereich des Frequenzzählers liegt zwischen 20 Hz und 1 MHz.

True-RMS AC-Messung

Die True-RMS-AC-Messung liefert korrekte Werte bei verzerrten, nicht-sinusförmigen Wellenformen – wie sie bei Schaltnetzteilausgängen, Motorströmen, gedimmter Beleuchtung oder PWM-Signalen auftreten – wo ein Standard-Messgerät zu niedrige Werte anzeigen würde. Sowohl AC-Spannungs- als auch AC-Strommessungen erfolgen als True-RMS.

Dual-Display

Das Dual-Display zeigt zwei Parameter gleichzeitig an – z. B. Spannung mit Frequenz, Strom mit Frequenz oder jede andere sinnvolle Kombination – ohne dass zwischen Menüs gewechselt werden muss. Bei der Diagnose an AC-Quellen, Schaltnetzteilen und Motorantrieben können Sie so den Primärwert und die Frequenz gleichzeitig überwachen.

Mathematik, Statistik und Pass/Fail

Die integrierten mathematischen Funktionen umfassen Max/Min/Durchschnitt-Erfassung, Standardabweichung, Relativmessung (REL), dB- und dBm-Operationen sowie konfigurierbare Grenzwerte. Der Pass/Fail-Vergleich markiert automatisch Werte außerhalb der Toleranz und löst einen Alarm aus. Alle mathematischen Operationen lassen sich auf Spannung, Strom, Widerstand, Kapazität, Frequenz und Temperatur anwenden.

Vier Anzeigemodi

Vier Anzeigemodi passen die Bildschirmanzeige an die Messaufgabe an: Zahlenwert für eine klare Anzeige des Hauptmesswerts, Balkendiagramm für eine schnelle visuelle Go/No-Go-Interpretation, Trendgrafik für das Zeitverlaufverhalten und Histogramm für die Verteilungsvisualisierung bei wiederholten Messungen. Der Wechsel erfolgt per Tastendruck.

4,3-Zoll TFT-LCD mit 480×272 Auflösung

Das 4,3-Zoll TFT-LCD zeigt den vollen Messwert mit 199.999 Zählschritten sowie sekundäre Parameter und Einheiten so gut lesbar an, dass sie auch aus typischem Arbeitsabstand problemlos erkennbar sind. Das digitalisierte analoge Balkendiagramm unter dem Hauptmesswert ermöglicht eine schnelle Interpretation von Trends bei langsam veränderlichen Messgrößen.

Maximale Messrate von 5.000 Messungen/s

Die maximale Messrate des UT8805E beträgt 5.000 Messungen/s. Bei automatisierten Testsequenzen bedeutet dies kurze Schleifenzeiten während der SCPI-gesteuerten Messschritte. Für hochauflösende Charakterisierungen unterstützt dieselbe Messrate eine auf Mittelwertbildung basierende Rauschunterdrückung, ohne den Testablauf zu verlangsamen.

Vierleiter-Widerstandsmessung

Die Vierleiter-(Kelvin-)Widerstandsmessung eliminiert den Einfluss von Leitungs- und Kontaktwiderständen bei niederohmigen Messungen. Für Shunt-Widerstände, Motorwicklungen, Schützspulen, Leiterbahnwiderstände auf Platinen und alle Messungen unter ca. 100 Ω, bei denen der Leitungswiderstand das Ergebnis verfälschen würde, liefert der Vierleiter-Pfad die Genauigkeit, die die Stellenzahl verspricht.

Temperaturmessung

Die Temperaturmessung unterstützt Thermoelementsensoren im Bereich von -270 °C bis 1820 °C mit einer Genauigkeit von 0,5 °C, sowie RTD-Sensoreingänge (Widerstandsthermometer) für präzisere Labormessungen. Eine integrierte Kaltstellenkompensation ist standardmäßig enthalten, sodass keine externen Referenzstellen erforderlich sind.

Konnektivität und Fernsteuerung

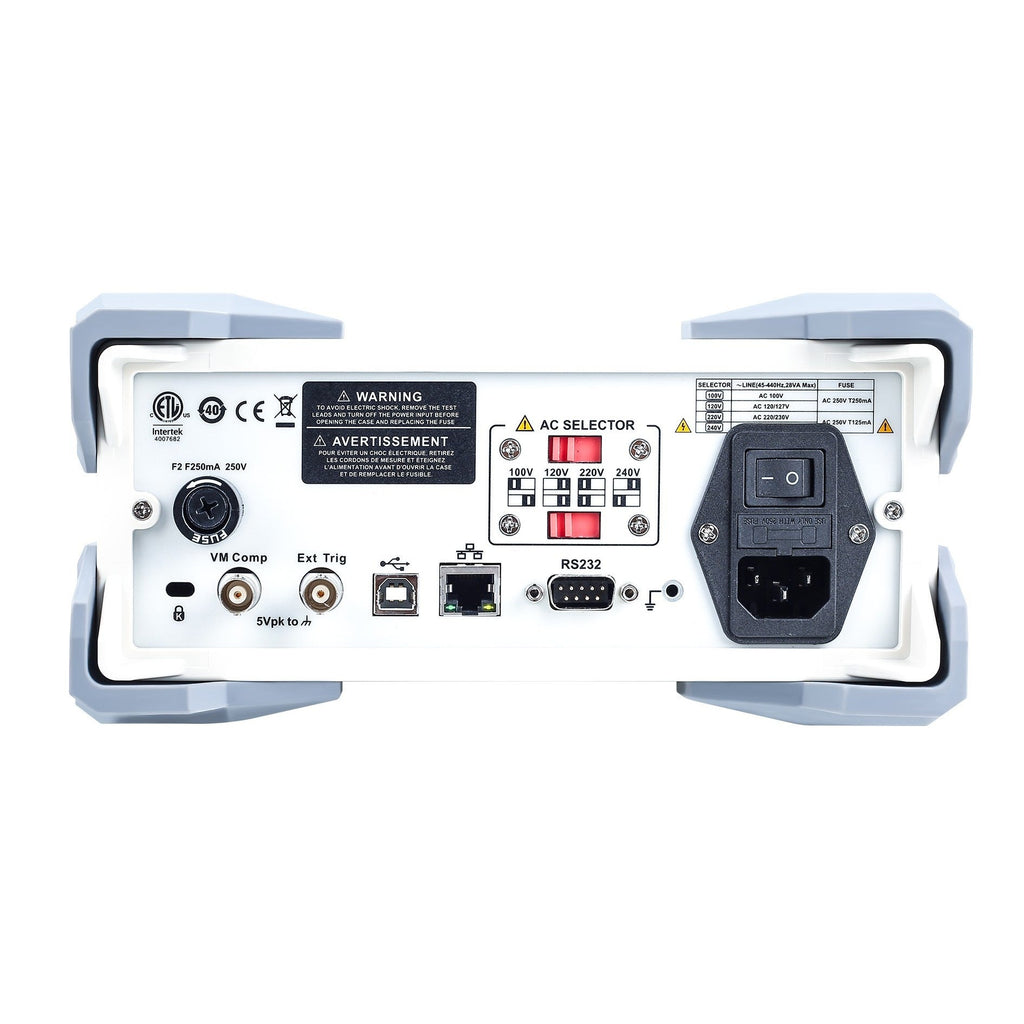

Vier Schnittstellen: LAN, RS-232, USB-Host und USB-Device. LAN unterstützt VXI-11 für SCPI-über-Ethernet; USB-Device unterstützt USBTMC; RS-232 unterstützt etablierte automatisierte Testskripte und eingebettete Steuerungen ohne Ethernet-Anschluss. Der USB-Host dient zum Import/Export von Dateien über USB-Sticks. Der SCPI-Befehlssatz entspricht dem IEEE-488.2-Standard und ist kompatibel mit gängigen Multimeter-Befehlssätzen, was die Migration von bestehendem Testcode erleichtert.

SCPI-Befehlssatz und Automatisierung

Das UT8805E akzeptiert SCPI-Befehle, die mit gängigen Multimeter-Befehlssätzen kompatibel sind, was die Umstellung von bestehenden Testskripten vereinfacht. Konfiguration und Triggerung via SCPI werden für alle Messfunktionen unterstützt. Firmware-Updates sind über die gesamte Produktlebensdauer kostenlos; Lizenzfreischaltungen für zukünftige optionale Funktionen haben kein Ablaufdatum. Messergebnisse werden gemäß SCPI-Konventionen als ASCII- oder numerische Blöcke zurückgegeben.

Anwendungen

F&E-Messung und Charakterisierung

• Hochauflösende DC-Spannungs- und Strommessung an Labornetzteilen, Sensorausgängen und Referenzschaltungen.
• Charakterisierung von Komponenten hinsichtlich Spannung, Widerstand, Kapazität und Temperatur in einer einzigen Sitzung.
• Langzeit-Driftuntersuchungen mit zeitgestempelter Aufzeichnung in den internen Speicher und anschließendem Export über USB oder LAN.
• Vierleiter-Widerstandsmessung von niederohmigen Shunts, Leiterbahnen und Kontaktwiderständen.

Produktionstest und automatisierte Qualitätskontrolle

• SCPI-gesteuerte automatisierte Testsequenzen mit Messraten, die kurze Schleifenzeiten bei Linien mit mehreren Prüflingen ermöglichen.
• Pass/Fail-Vergleich mit automatischer Markierung von Einheiten außerhalb der Toleranz und akustischem Alarm.
• Stichprobenprüfungen bei Wareneingang mit statistischer Zusammenfassung (Max, Min, Durchschnitt, Standardabweichung).
• Integration in bestehende 19-Zoll-Produktionsumgebungen über LAN (VXI-11) oder USB (USBTMC).

Kalibrierung und Metrologie-Unterstützung

• Überprüfung von Tischgeräten anhand von Referenzstandards unter Nutzung der hohen Auflösung und Genauigkeit des Multimeters.
• Regelmäßige interne Überprüfung von Sekundärnormalen zwischen formellen Kalibrierungszyklen.
• RTD- und thermoelementbasierte thermische Charakterisierung mit integrierter Kaltstellenkompensation.
• Langzeitprotokollierung der Drift von Umgebungsbedingungen und Referenzquellen zur Trendanalyse.

Spezifikationen

Downloads

UNI-T UT8805E Series Datenblatt

UNI-T UT8805E Series Benutzerhandbuch

Optionen und Zubehör

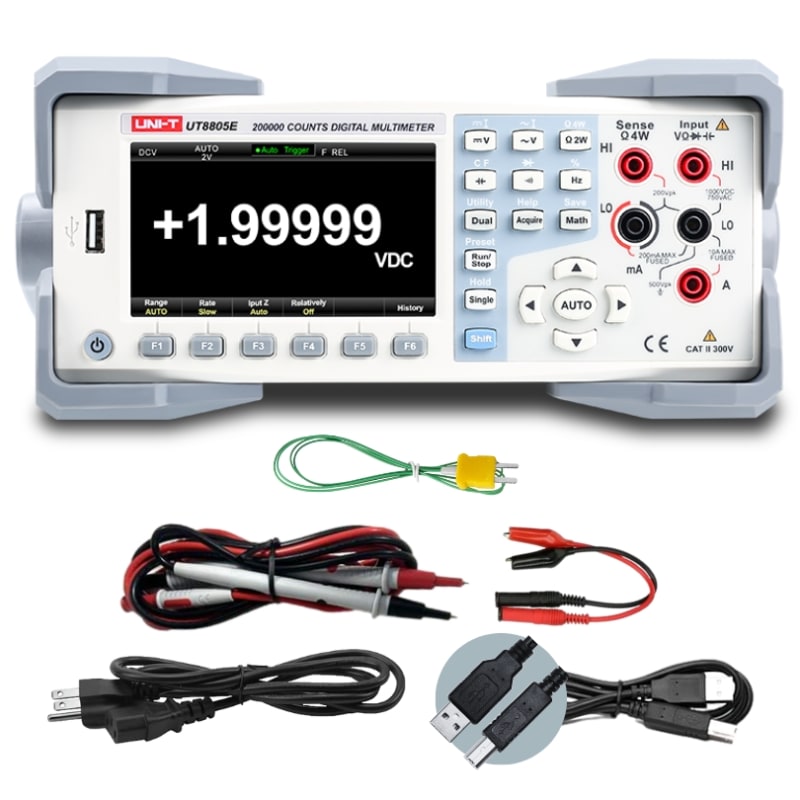

Im Lieferumfang jedes Geräts enthalten

• UT8805E Tisch-Digitalmultimeter
• Standard-Messleitungssatz
• AC-Netzkabel (regionsspezifisch)
• USB-Device-Kabel für PC-Verbindung
• PC-Software (enthalten; herunterladbar von uni-trend.com)
• Benutzerhandbuch und Werkskalibrierungszertifikat

Empfohlenes Zubehör

• Vierleiter-Messleitungssatz — Kelvin-Messleitungen für präzise niederohmige Messungen.
• Typ-K Thermoelement-Messfühler — für Temperaturmessungen über den unterstützten Bereich.
• Standard 19-Zoll Rack-Montagesatz — für die Rack-Integration in Produktionstests und ATE-Anlagen.

Modellübersicht

• UT8802E — Einstiegsmodell 4½-stelliges Tischmultimeter (manuelle Bereichswahl).
• UT8803E — Klassik-Modell 3⅚-stelliges Tischmultimeter (automatische Bereichswahl) mit Induktivität und D/Q.
• UT8804E — Fortgeschrittenen-Modell 4⅚-stelliges Tischmultimeter mit Datenaufzeichnung und Pass/Fail.
• UT8805E — Performance-Modell 5½-stelliges SCPI-Tischmultimeter mit Vierleiter-Widerstandsmessung und Mathematik. (dieses Produkt)
• UT8806E — Performance-Modell 6½-stelliges SCPI-Tischmultimeter (LAN/RS-232/USB).
• UT8806EG — Performance-Modell 6½-stelliges Tischmultimeter mit IEEE-488.2 GPIB (ersetzt RS-232).

Häufig gestellte Fragen (FAQ)

Wie verhält sich das UT8805E zu anderen Modellen der UT8800E-Serie?

Das UT8805E ist der Einstieg in die Performance-Reihe: 5½-stellige Präzision, 5.000 Messungen/s maximale Messrate, vollständige SCPI-Automatisierung über LAN/RS-232/USB, Vierleiter-Widerstandsmessung, Dual-Display, Mathematik/Statistik und interner Speicher für 10.000 Messwerte. Für höhere Auflösung (6½-stellig), schnellere Messrate (10.000 Messungen/s) und größeren Speicher (32 GB NAND Flash) ist das UT8806E die richtige Wahl. Für GPIB-Konnektivität siehe das UT8806EG.

Welche Instrumenten-Steuerungsbibliotheken unterstützt dieses Multimeter?

Das UT8805E reagiert auf einen SCPI-Befehlssatz, der mit gängigen Multimeter-Befehlssätzen kompatibel ist, sowie VXI-11 über LAN und USBTMC über USB-Device. Es funktioniert mit PyVISA, branchenüblichen VISA-Implementierungen, LabVIEW Instrument Control, MATLAB Instrument Control Toolbox und äquivalenten Controllern. RS-232 ist ebenfalls für etablierte automatisierte Testskripte oder eingebettete Steuerungen ohne Ethernet-Pfad verfügbar.

Ist das UT8805E werkskalibriert und wie oft muss es rekalibriert werden?

Ja – jedes UT8805E wird mit einem Werkskalibrierungszertifikat ausgeliefert. Das empfohlene Rekalibrierungsintervall für metrologisch rückführbare Messanwendungen beträgt einmal jährlich. Für den routinemäßigen Einsatz am Arbeitsplatz, bei dem das Messgerät für relative Vergleiche oder Go/No-Go-Prüfungen gegen bekannte Referenzen verwendet wird, sind längere Intervalle akzeptabel. Die Rekalibrierung wird über Uni-Trend oder ein akkreditiertes Drittlabor durchgeführt.

Welche Sonden und Zubehörteile werden mit dem UT8805E geliefert?

Das UT8805E wird mit dem für seinen Messbereich geeigneten Standard-Messfühler- und Leitungssatz, einem Netzkabel, dem USB-Device-Kabel für die PC-Verbindung, der Software (CD oder Download-Link), einem Benutzerhandbuch und dem Werkskalibrierungszertifikat geliefert. Für die Vierleiter-(Kelvin-)Widerstandsmessung werden spezielle Vierleiter-Messleitungen für hohe Genauigkeit bei niedrigen Widerständen empfohlen, die als Zubehör erhältlich sind. Überprüfen Sie den Lieferumfang bei Erhalt anhand der Packliste.
