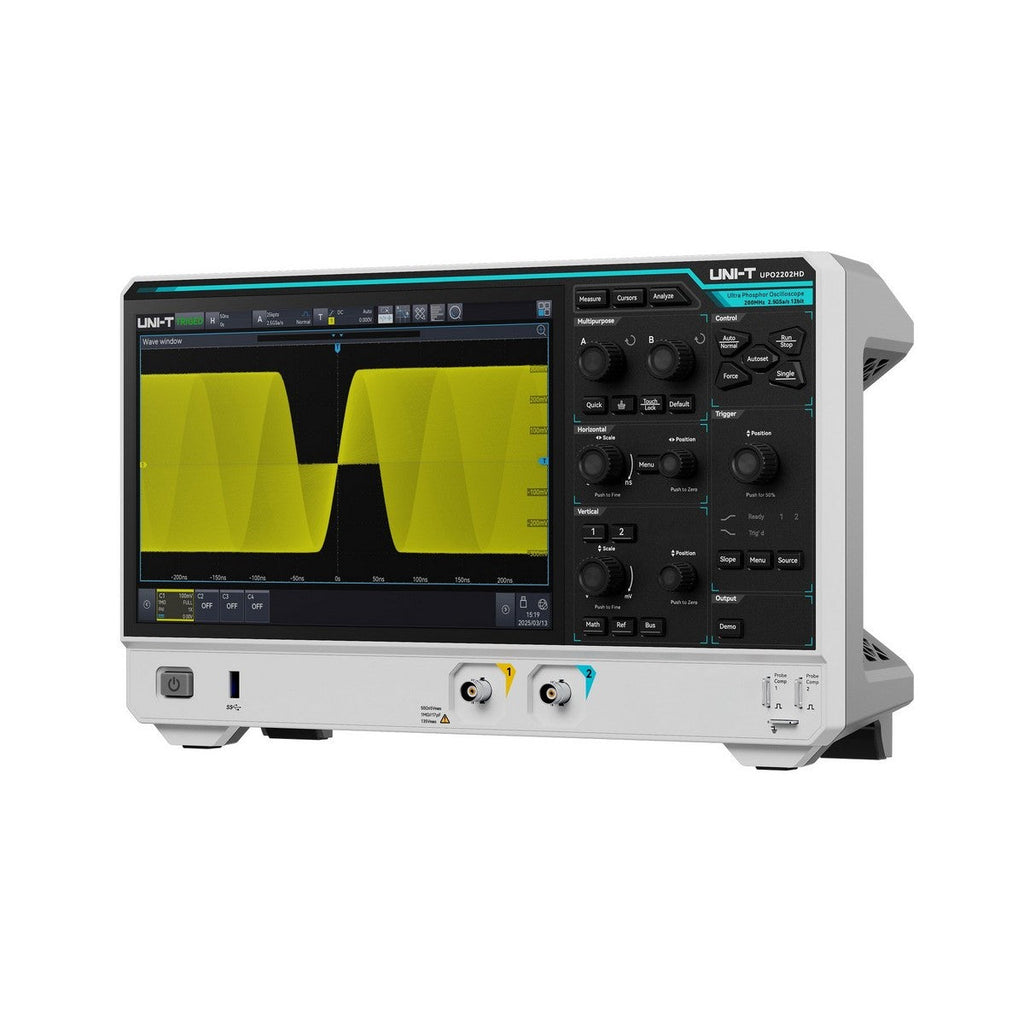

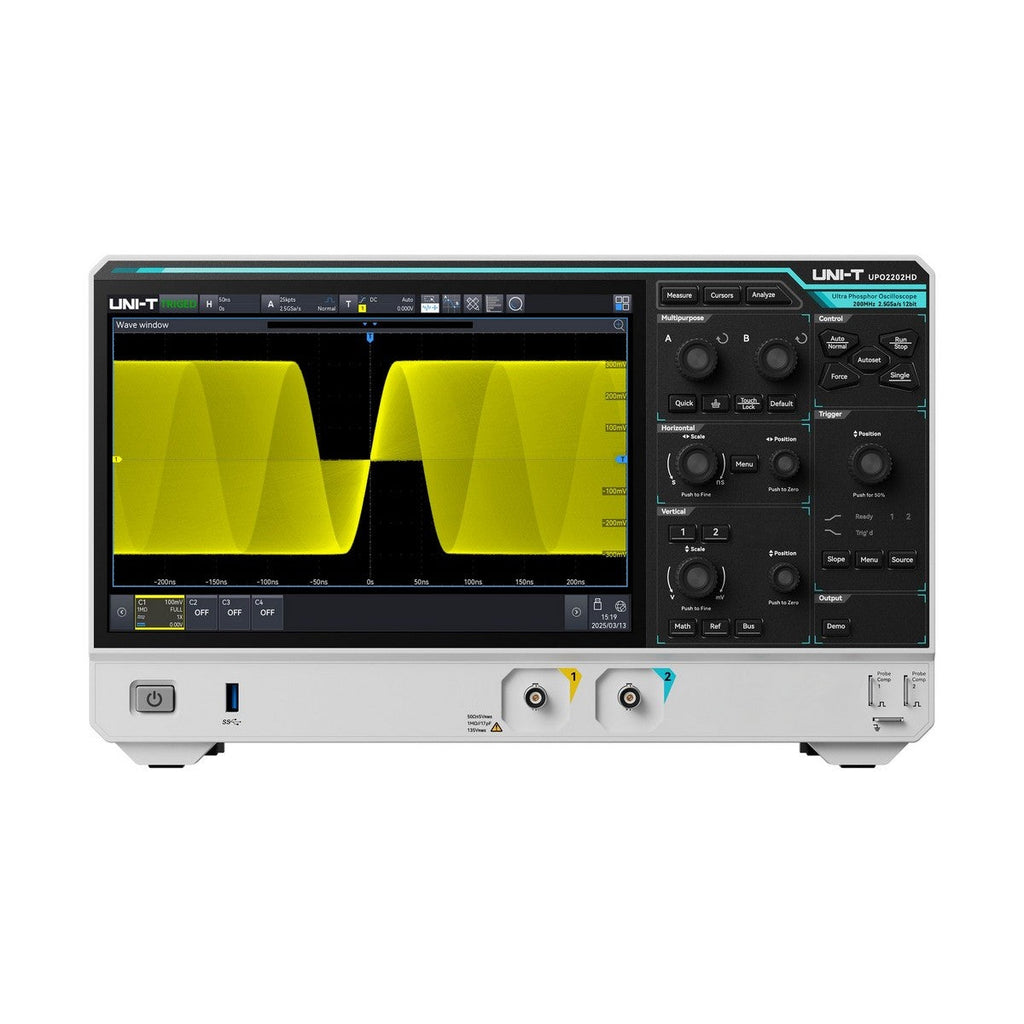

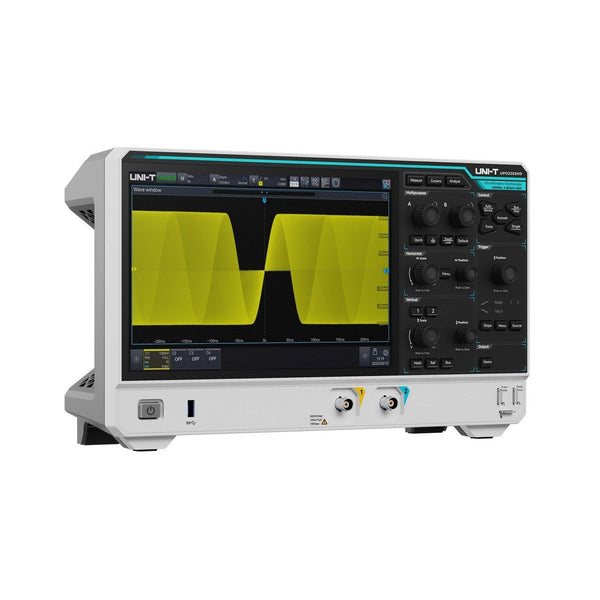

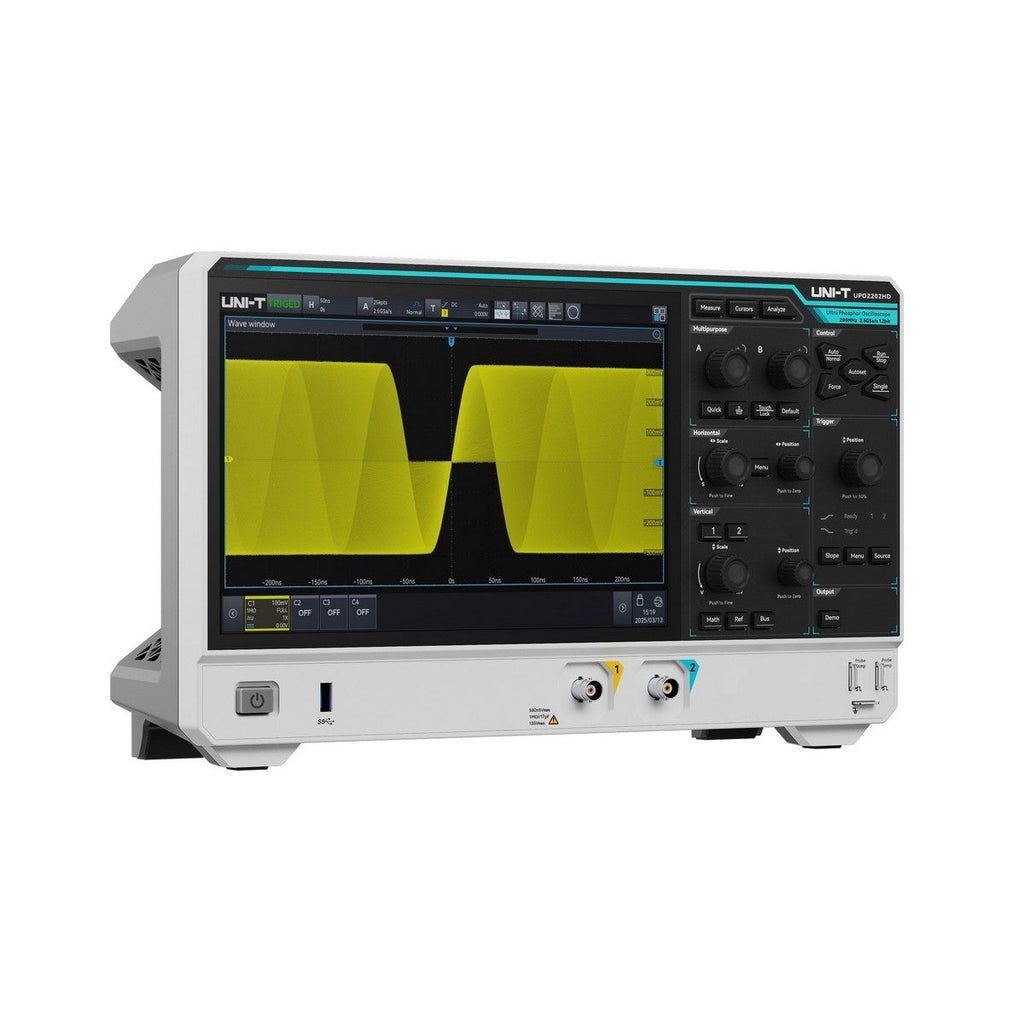

UPO2202HD 200 MHz 2-Kanal 12-Bit hochauflösendes Oszilloskop
Herunterladen
Herunterladen
Das UNI-T UPO2202HD ist ein 200-MHz-2-Kanal-12-Bit-High-Resolution-Oszilloskop, das auf dem nativen 12-Bit-ADC R12™ basiert.
Es tastet mit 2,5 GSa/s ab und verfügt standardmäßig über eine Speichertiefe von 100 Mpts. Die Ultra-Phosphor-3.0-Erfassung steigert die Signalverarbeitungsrate im Sequenzmodus auf 1.000.000 wfms/s – das ist die sechzehnfache vertikale Auflösung eines 8-Bit-Oszilloskops, die über die volle Bandbreite hinweg ohne ERES-Mittelung oder Einschränkungen bei der Abtastrate gehalten wird. Das 10,1-Zoll große kapazitive Multi-Touch-Display, die instrumenteninterne 4-Mpts-FFT, 9 Standard-Protokolldekoder und der integrierte Webserver machen aus diesem Gerät ein Sechs-in-Eins-Laborinstrument in einem einzigen Gehäuse.
Für die Validierung von Leistungselektronik am oberen Ende der Bandbreite dieser Produktfamilie kombiniert das UPO2202HD eine analoge Bandbreite von 200 MHz mit einem Grundrauschen von 70 µVrms, sodass die 12-Bit-Auflösung tatsächlich auf dem Bildschirm sichtbar wird, anstatt im Grundrauschen unterzugehen. Bei einer Messung an einer GaN/SiC-Halbbrücke, bei der das Klingeln am Schaltknoten und der DC-Bias-Anteil um den vertikalen Headroom konkurrieren, ist der Auflösungsgewinn der entscheidende Unterschied zwischen einer schnellen Fehlersuche und einem ganzen Nachmittag Arbeit.
- R12™ 12-Bit nativer ADC – 4.096 vertikale Stufen bei voller 200-MHz-Bandbreite. Keine ERES-Mittelung, kein Kompromiss bei der Abtastrate.
- 200 MHz Bandbreite, 2 analoge Kanäle – 2,5 GSa/s Echtzeit-Abtastrate, 100 Mpts Speichertiefe standardmäßig. 12-Bit-Auflösung über die volle Bandbreite mit einem Grundrauschen von 70 µVrms für Arbeiten an der Leistungselektronik.
- Ultra Phosphor 3.0 — 1.000.000 wfms/s – Erfassungsrate im Sequenzmodus mit 256-stufiger Graustufen-Persistenz; macht intermittierende und seltene Ereignisse sichtbar.
- 6 Instrumente in einem – Oszilloskop, Spektrumanalysator, Digitalmultimeter, Hardware-Frequenzmesser, Protokollanalysator und optionale Leistungsanalyse in einem Gehäuse.
- 9 Protokolldekoder standardmäßig – RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT und Audio. Keine Lizenzgebühren, keine zeitlich begrenzten Freischaltungen.
- 10,1-Zoll kapazitiver Touchscreen – 1280×800 Multi-Touch mit Gesten wie Zoomen, Verschieben und Rechteckzeichnen. Maus und Tastatur werden parallel unterstützt.
- 4 Mpts erweiterte FFT, 56 automatisierte Messungen, Hardware-Maskentest, Zonentrigger, ERES bis zu 4 Bit – standardmäßig enthalten.
Detaillierte Funktionen
R12™ — Nativer 12-Bit-ADC bei voller Bandbreite
R12™ ist die native 12-Bit-ADC-Architektur von UNI-T, die 4.096 Quantisierungsstufen bei voller 200-MHz-Bandbreite und 2,5 GSa/s Abtastrate ohne ERES-Mittelung oder Einbußen bei der Abtastrate bereitstellt. Das Grundrauschen liegt bei voller Bandbreite bei 70 µVrms – niedrig genug, damit die 12-Bit-Auflösung tatsächlich auf dem Bildschirm erscheint, anstatt im Rauschen zu verschwinden. Für die Validierung von Leistungselektronik, bei der ein µV-Welligkeitsanteil auf einer 400-V-Bias-Schiene liegt, ist dieser Headroom entscheidend für die Messung.
Ultra Phosphor 3.0 — 1.000.000 wfms/s Erfassung
Ultra Phosphor 3.0 ist die Erfassungs-Engine der dritten Generation von UNI-T. Die parallele Acht-Kanal-Grafikverarbeitung mit bis zu 20 Gbit/s ermöglicht eine kontinuierliche Erfassungsrate von 250.000 wfms/s, wobei der Sequenzmodus die Rate für triggerbedingte Ereignisse auf 1.000.000 wfms/s erhöht. Die 256-stufige Graustufen-Persistenz macht intermittierende Runt-Impulse, Glitches und Jitter als Dichtegradienten auf dem Bildschirm sichtbar, statt sie nur als flüchtige Blitze darzustellen, die das Auge leicht übersieht. Dieselbe Engine steuert das digitale Triggersystem – hohe Empfindlichkeit, geringer Jitter und Zonentrigger zur Isolierung nicht-periodischer Signale.
6 Instrumente in einem
Das UPO2202HD integriert sechs Instrumentenfunktionen in einem Gehäuse: hochauflösendes Oszilloskop, FFT-Spektrumanalysator mit 4 Mpts und Wasserfalldarstellung, 4-stelliges Digitalmultimeter mit DC/AC-RMS-Modi, 7-stelliger Hardware-Frequenzmesser, 9-Protokoll-Dekoder mit Trigger-Engine und das optionale 12-Parameter-Leistungsanalyseset. Für 2-Kanal-Laborarbeiten, bei denen sowohl Platz im Rack als auch das Budget eine Rolle spielen, eliminiert diese Konsolidierung das Umstecken von Instrumenten und den Verlust des Arbeitskontexts während einer Fehlersuche.
Tiefer Speicher — 100 Mpts Standard
100 Mpts Speichertiefe sind standardmäßig enthalten, nicht als Upgrade. Bei 2,5 GSa/s werden 40 ms Signalverlauf bei voller Abtastrate in einer einzigen Erfassung aufgezeichnet – lang genug, um eine komplette Soft-Start-Sequenz, einen Fehlerrückgewinnungsvorgang oder einen Multi-Frame-Burst ohne erneutes Scharfschalten aufzuzeichnen. In Kombination mit hardwarebeschleunigten Maskentests, dem 4-Bit-ERES-Modus zur Auflösungserweiterung und der unterbrechungsfreien Aufzeichnung von bis zu 125.000 Frames wird aus einem langen Ereignis kein Abtast-, sondern ein Navigationsproblem.
Alle Protokolle standardmäßig enthalten
Neun Protokolldekoder für serielle Busse sind bei jedem UPO2202HD enthalten: RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT und Audio. Jedes Protokoll unterstützt sowohl Triggerung als auch Dekodierung, inklusive Ereignislisten und Suchfunktionen zur Navigation durch lange Aufzeichnungen. Dekodierte Daten erscheinen neben dem analogen Signalverlauf auf derselben Spur – korrelieren Sie eine fehlerhafte I²C-Transaktion mit dem Versorgungsspannungs-Glitche, der sie verursacht hat, oder gleichen Sie CAN-FD-Frames mit dem Gate-Drive-Ereignis ab, das die Fehlerrückgewinnung ausgelöst hat. Keine Lizenzgebühren, keine zeitlich begrenzten Freischaltungen – die Protokolle sind Standard.
Leistungsanalyse — Optionales 12-Parameter-Paket
Das optionale Paket zur Leistungsanalyse fügt dem UPO2202HD 12 Mess- und Analysefunktionen hinzu: Spannungsqualität, harmonische Analyse, Strom-Oberschwingungen, RDS(on), Schaltverluste, Anstiegsrate, sicherer Arbeitsbereich (SOA), Modulationsanalyse, Ausgangswelligkeit, Ein-/Ausschaltzeit, transientes Verhalten und Energieeffizienz. Schließen Sie einen Spannungs- und einen Stromtastkopf an, wählen Sie den Analysetyp, und das UPO2202HD liefert die Ergebnisse ohne externe Nachbearbeitung – genau die Messwerte, die Designentscheidungen bei Schaltreglern direkt am Prüfplatz neben dem Zeitverlauf stützen.
Integrierter Spektrumanalysator — FFT bis 4 Mpts
Die standardmäßige erweiterte FFT-Analyse läuft mit bis zu 4 Mpts über alle Kanäle mit einem Frequenzbereich von 0 bis 1,25 GHz, vier Spuren, vier Detektionsmodi und einer Wasserfalldarstellung zur Verfolgung von Spektrumänderungen über die Zeit. Automatischer, manueller und Schwellenwert-Markermodus lokalisieren Oberschwingungen, Störsignale und EMI-Quellen, ohne dass auf einen separaten Spektrumanalysator gewechselt werden muss. Für Vor-Konformitätsprüfungen während der Platinen-Inbetriebnahme und Untersuchungen von Schaltgeräuschen während des Reglerdesigns schließt die instrumenteninterne FFT eine häufige Lücke im Labor-Workflow.
56 automatisierte Messungen mit Statistik
56 Parametermessungen laufen kontinuierlich auf jedem Kanal, wobei bis zu 27 Messungen gleichzeitig auf dem Bildschirm sichtbar sind und 39 Einzelkanalparameter in der Snapshot-Ansicht zur Verfügung stehen. Statistiken, Histogramme und Trenddiagramme visualisieren die Verteilung jedes Parameters über die Zeit. Die neue Strategie zur Amplitudenberechnung mit Top/Bottom- und Burst-Parameter-Handling sorgt für korrekte Werte bei Signalen, bei denen einfache Mess-Engines falsche Referenzpegel wählen würden. Keine Nachbearbeitung, kein Excel-Export – das Ergebnis steht direkt auf dem Bildschirm.
10,1-Zoll-Touch-UI und vollständige Konnektivität
Das 10,1-Zoll kapazitive Multi-Touch-Display mit 1280×800 Auflösung unterstützt Gesten wie Zoomen, Verschieben, Zeichnen von Rechtecken und Bearbeiten neben den traditionellen Drehreglern und One-Touch-Fronttasten. Maus und Tastatur werden parallel unterstützt. Die Peripherie umfasst USB-Host, USB-Device, LAN, EXT Trig, AUX Out (Trig Out / Pass-Fail) und HDMI für Projektoren oder externe Monitore. SCPI ist Standard, der integrierte WebServer ermöglicht eine browserbasierte Fernsteuerung über PC oder Mobilgerät, und Firmware-Updates sind während der gesamten Produktlebensdauer kostenlos. Für automatisierte Testplätze zur Qualifizierung von Stromrichtern steuert der SCPI-Befehlssatz die Signalerfassung, Maskentest-Pass/Fail-Prüfung und den Export langer Aufzeichnungen aus Python- oder LabVIEW-Umgebungen.
Anwendungen
F&E-Ingenieur (Embedded / Hardware / Analoges Design)
- Validierung der Leistungselektronik – GaN/SiC-Halbbrücken-Charakterisierung, Analyse des Schaltknoten-Klingelns und Messung der µV-Welligkeit auf Bias-Schienen bei 200 MHz Bandbreite mit 70 µVrms Grundrauschen.
- Serielle Bus-Fehlersuche – Zeitkorrelierte Ansichten von Analog- und Protokolldekodierung in derselben Spur; 9 Protokolle standardmäßig enthalten.
- Signalintegritäts-Prüfung – Interne 4 Mpts FFT identifiziert Oberschwingungen, Takt-Störsignale und EMI-Quellen ohne Wechsel zu einem separaten Spektrumanalysator.
- Untersuchung langer Aufzeichnungen – 100 Mpts Speicher plus 125.000-Frame-Aufzeichnungsfunktion erfassen komplette Soft-Start-, Fehlerrückgewinnungs- und Burst-Mode-Ereignisse ohne erneute Triggerung.
Leistungselektronik-Ingenieur
- Gezielte Charakterisierung von Schaltknoten – 200 MHz Bandbreite bei 70 µVrms Grundrauschen löst das Klingeln an GaN/SiC-Schaltflanken und µV-Welligkeit in einer einzigen Erfassung auf.
- Optionales 12-Parameter-Leistungsanalyse-Paket – Leistungsqualität, Schaltverluste, RDS(on), SOA, transientes Verhalten und Ripple-Analyse auf demselben Instrument wie der Zeitverlauf.
- Hardwarebeschleunigte Maskentests – Pass/Fail-Validierung gegen Vorlagen für Schaltkurven in Sekunden; AUX Out steuert Alarme oder schaltet den Prüfling bei Maskenverletzung ab.
- Erfassung langer Transienten – 100 Mpts erfassen komplette Soft-Start- und Fehlerrückgewinnungssequenzen mit einem Trigger; 125.000-Frame-Rekorder für repetitiven Burst-Betrieb.
Spezifikationen
| Bandbreite | 200 MHz |
| Kanäle | 2 Analog |
| Abtastrate | 2,5 GSa/s |
| Vertikale Auflösung | 12 Bit (R12™ nativ) |
| Speichertiefe | 100 Mpts |
| Erfassungsrate | 1.000.000 wfms/s (Sequenzmodus) |
| Display | 10,1-Zoll kapazitiver Touchscreen, 1280×800 |
| Touch Screen | Ja |
| Triggermodi | Flanke, Pulsweite, Video, Rampe, Runt, Überamplitude, Verzögerung, Timeout, Dauer, Setup/Hold, N-te Flanke, Codemuster |
| Zonentrigger | Ja – 2 Zonen, muss schneiden / darf nicht schneiden |
| Protokolldekodierung (Standard) | RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, Audio |
| Integrierte FFT | Ja – bis zu 4 Mpts, 0 bis 1,25 GHz, 4 Spuren, Wasserfall |
| Integrierte Leistungsanalyse | Optional – 12 Parameter |
| Integrierter Spektrumanalysator | Ja (Standard-FFT) |
| Digitalmultimeter | 4-stellig; DC, AC RMS, AC+DC RMS |
| Frequenzmesser | 7-stellige Hardware |
| Automatisierte Messungen | 56 mit Statistik, Histogramm und Trend |
| ERES (Enhanced Resolution) | Bis zu 4 Bit |
| Maskentests | Hardwarebeschleunigt |
| Signalverlauf-Aufzeichnung | Bis zu 125.000 Frames; USB-Export |

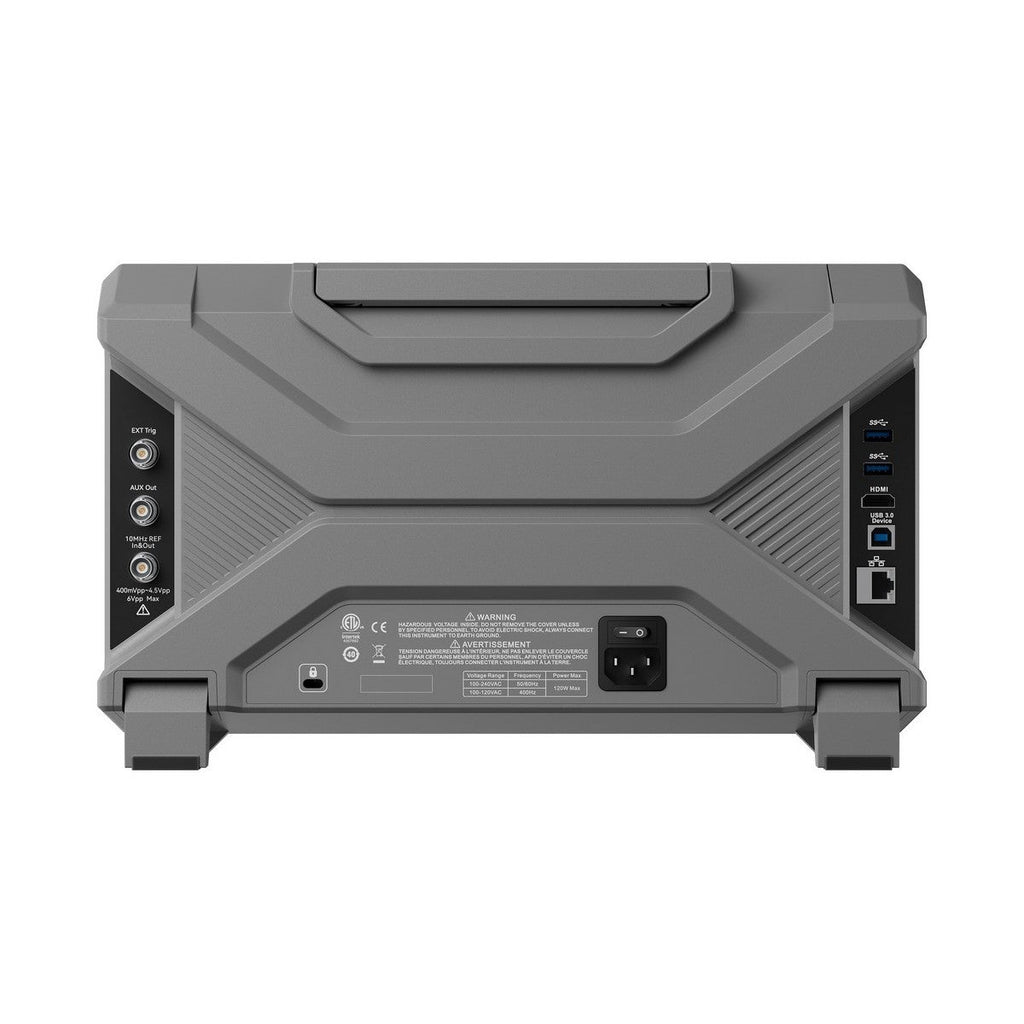

| Schnittstellen | USB-Host / USB-Device / LAN / EXT Trig / AUX Out / HDMI |
| Fernsteuerung | SCPI Standard; integrierter WebServer (Browser-Zugriff) |
| RoHS-konform | Ja |
| Zertifizierungen | CE, cETLus |
Downloads
Optionen & Zubehör
Im Lieferumfang enthalten
- UPO2202HD Oszilloskop
- 2 × passive Tastköpfe (1:1 / 10:1 umschaltbar, bandbreitenangepasst an das Instrument)
- USB-Kabel (USB-A auf USB-B)
- Netzkabel (regionsspezifisch)
- Kurzanleitung
- Werkskalibrierzertifikat
Empfohlenes Zubehör
- UPO2000HD-PWR — optionale Freischaltung des 12-Parameter-Leistungsanalyse-Pakets
- UT-P07A — 500-MHz-Passivtastkopf für Anwendungen mit höherer Bandbreite
- UT-P20, UT-P21, UT-V23 — passive Hochspannungstastköpfe
- UT-P30, UT-P31, UT-P32, UT-P33 — Differenztastköpfe für potenzialfreie Messungen
- UT-P40, UT-P41, UT-P42, UT-P43, UT-P44 — Stromtastköpfe für Messungen an Leistungsstufen und zur Schaltverlustanalyse
- UT-ISOT — Trenntransformator für sichere Messungen an netzbetriebenen Geräten
- UT-M13X — Oszilloskop-Demoboard für Protokolldekodierung und Lehrübungen
Software-Optionen
- UPO2000HD-PWR — Leistungsanalyse-Option für UPO2000HD
Benötigen Sie eine andere Bandbreite oder Kanalanzahl? Vergleichen Sie die Modelle der Familie: UPO2204HD, UPO2102HD, UPO2072HD.
Häufig gestellte Fragen (FAQ)
Welche Protokolle sind beim UPO2202HD enthalten?
Die Dekodierung von RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT und Audio ist standardmäßig ohne zusätzliche Kosten enthalten. Alle neun unterstützten Protokolle sind sofort ab Werk verfügbar – keine optionalen Lizenzen erforderlich, keine zeitlich begrenzten Freischaltungen.
Was ist der Vorteil der nativen 12-Bit-Auflösung?
Ein 12-Bit-ADC bietet 4.096 vertikale Stufen im Vergleich zu 256 bei einem 8-Bit-Oszilloskop – das ist die sechzehnfache Detailgenauigkeit. Dies macht kleine Signale, die auf großen liegen, sichtbar, reduziert das Quantisierungsrauschen und verbessert die Messgenauigkeit bei Signalen mit geringer Amplitude wie Netzteil-Welligkeit, Sensorausgängen und präzisen analogen Schaltkreisen. R12™ hält die 12-Bit-Auflösung über die volle Bandbreite und Abtastrate aufrecht, ohne ERES-Mittelung oder Einschränkungen bei der Abtastrate.
Kann ich eine Stromversorgungsanalyse hinzufügen?
Ja. Das optionale Leistungsanalyse-Paket fügt 12 Messungen hinzu: Spannungsqualität, harmonische Analyse, Strom-Oberschwingungen, RDS(on), Schaltverluste, Anstiegsrate, sicherer Arbeitsbereich (SOA), Modulationsanalyse, Ausgangswelligkeit, Ein-/Ausschaltzeit, transientes Verhalten und Energieeffizienz. Die UPO2000HD-PWR-Aktivierung schaltet das Paket auf jedem Oszilloskop der UPO2000HD-Serie frei.
Wie ist die Touchscreen-Bedienung im täglichen Laboralltag?
Das 10,1-Zoll kapazitive Multi-Touch-Display unterstützt Gesten wie Zoomen, Verschieben, Zeichnen von Rechtecken und Bearbeiten zusätzlich zu den traditionellen Drehreglern und One-Touch-Fronttasten. Maus und Tastatur werden parallel unterstützt. In Laborumgebungen, in denen Studenten oder Ingenieure häufig das Instrument wechseln, sind die Gesten von Konsumgeräten vertraut; für produktionsorientierte Workflows, bei denen physische Bedienelemente bevorzugt werden, bietet die Frontplatte weiterhin die gewohnte Funktionalität.
Wie schlägt sich das UPO2202HD im Vergleich zu 8-Bit-Oszilloskopen ähnlicher Bandbreite?
Der 12-Bit-ADC liefert die 16-fache vertikale Auflösung eines 8-Bit-Oszilloskops bei gleicher Bandbreite, ohne ERES-Mittelung oder Einbußen bei der Abtastrate. Signale mit geringer Amplitude – Schaltwelligkeit, Sensorausgänge, präzise Analogschaltungen –, die bei 8-Bit-Oszilloskopen im Quantisierungsrauschen untergehen, werden auf dem 12-Bit-Display deutlich angezeigt. Für präzise analoge Arbeit und die Validierung von Schaltreglern ist der Auflösungsvorteil strukturell bedingt und kein bloßer Marketingaspekt.
Ist die Firmware vor Ort aktualisierbar?
Ja. Firmware-Updates sind während der gesamten Produktlebensdauer kostenlos und werden über USB-Stick oder LAN-Transfer installiert. Optionale Lizenzfreischaltungen (wie das Leistungsanalyse-Paket) haben kein Ablaufdatum.
Kann das Instrument von einem PC oder Browser aus gesteuert werden?
Beides. SCPI wird standardmäßig über USB-Device oder LAN für automatisierte Testskripte und PC-basierte Verwaltungssoftware unterstützt. Der integrierte WebServer ermöglicht eine direkte browserbasierte Steuerung von jedem PC oder Mobilgerät im selben Netzwerk – es ist keine Installation von PC-Software erforderlich.
Teil der UPO2000HD Oszilloskop-Serie. Alle Modelle teilen sich den nativen 12-Bit-ADC R12™, 2,5 GSa/s Abtastrate, 100 Mpts Speicher, Ultra Phosphor 3.0 Erfassung und 9 Standard-Protokolldekoder. Bandbreitenoptionen reichen von 70 / 100 / 200 MHz; Kanaloptionen sind 2-Kanal und 4-Kanal.
