UPO1054 50 MHz 4-Kanal Digital-Speicheroszilloskop
Herunterladen
Herunterladen

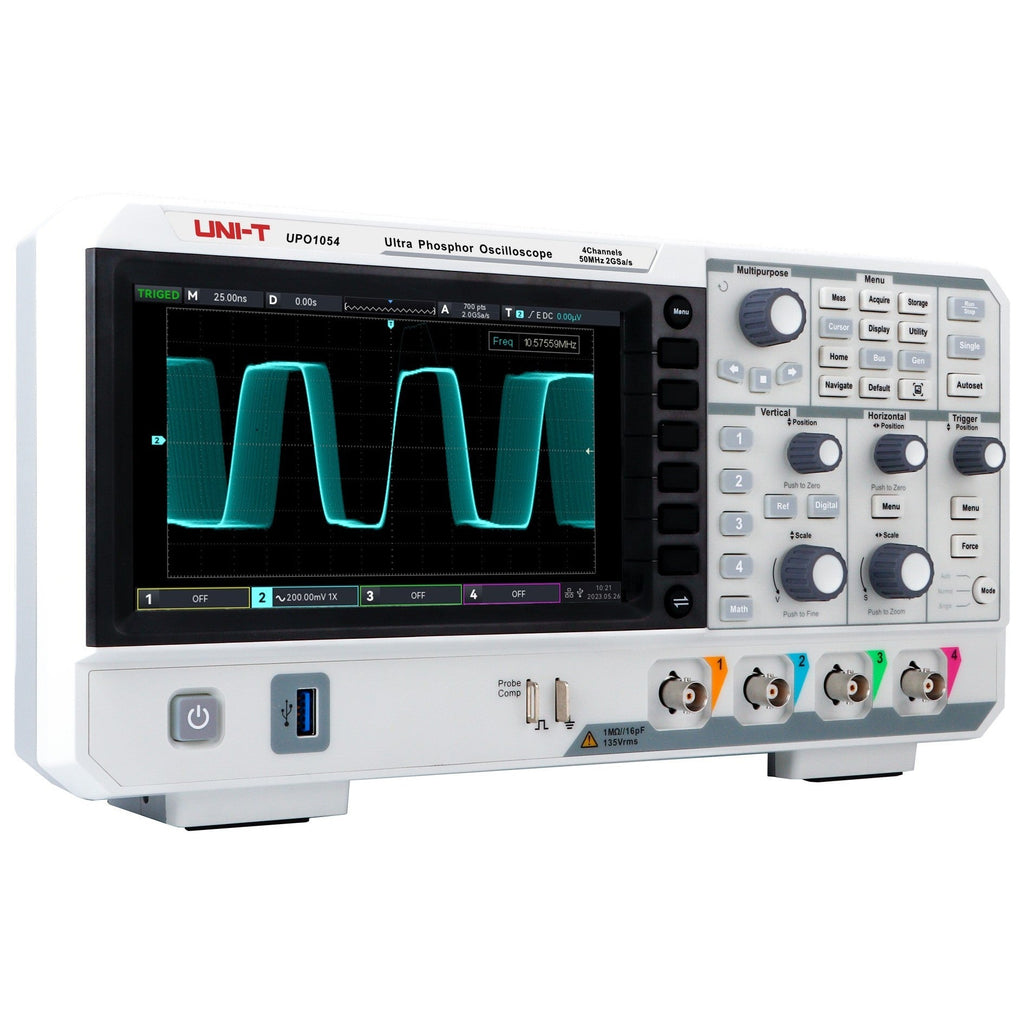

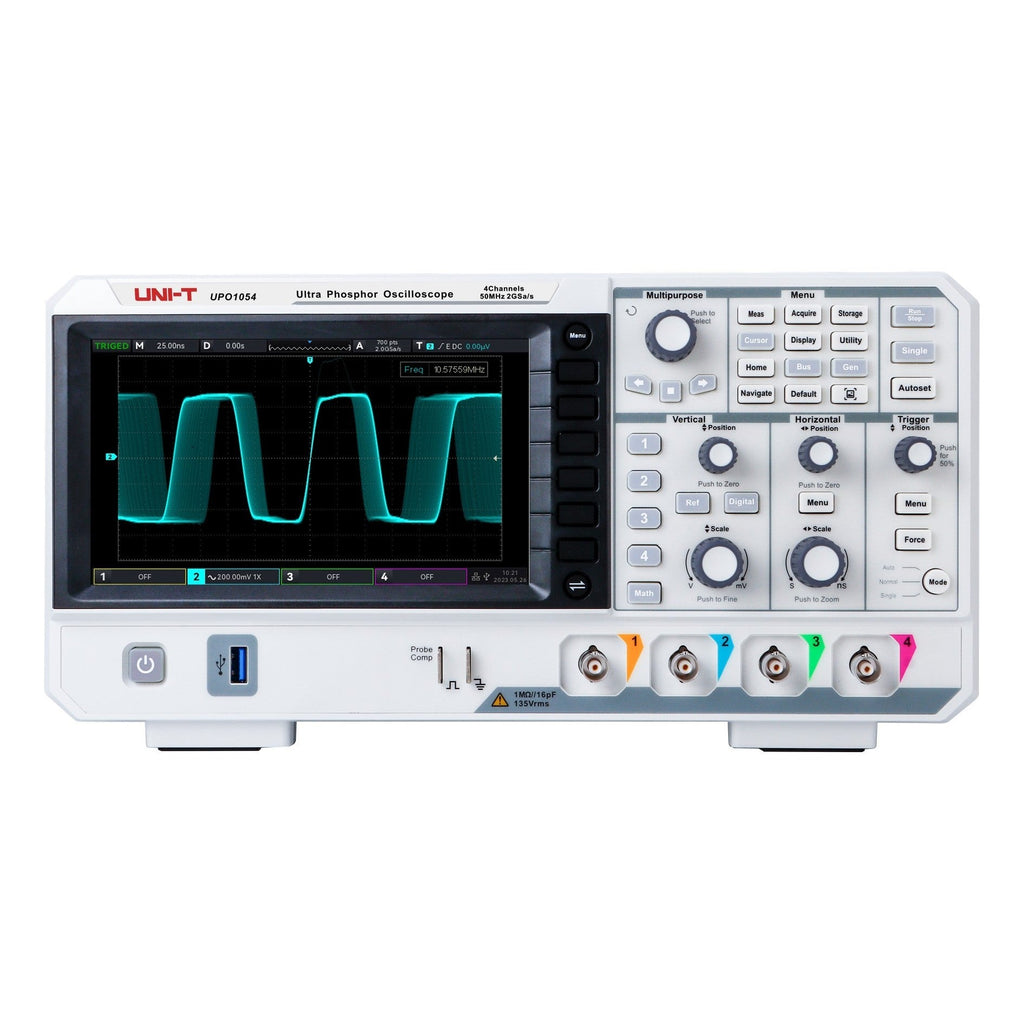

Das UNI-T UPO1054 ist ein 50-MHz-Digital-Speicheroszilloskop mit vier Kanälen, 2 GSa/s Echtzeit-Abtastrate, 56 Mpts Speichertiefe und einer Wellenformerfassungsrate von 500.000 wfms/s (Fast Acquire-Modus).
Die Ultra Phosphor 2.0-Anzeigetechnologie ermöglicht eine Intensitätsabstufung in 256 Stufen auf einem 7-Zoll-WVGA-TFT-LCD, wodurch sich häufiges Signalverhalten auf einen Blick leicht von seltenen Anomalien unterscheiden lässt.
Vier Kanäle, 56 Mpts Speicher, ein unabhängiges DVM-Modul, eine erweiterte 1-Mpts-FFT und drei standardmäßig decodierte serielle Busprotokolle – Merkmale, die normalerweise erst bei Oszilloskopen der Mittelklasse zu finden sind. Das UPO1054 bietet diese Funktionen im preisgünstigen Segment, was es zur idealen Wahl für Ausbildungslabore mit zwanzig Arbeitsplätzen oder Engineering-Teams macht, die ein zweites Gerät ohne Leistungseinbußen benötigen.
- 50 MHz Bandbreite, 4 Kanäle — 2 GSa/s Echtzeit-Abtastrate (2 GSa/s auf einem Kanal; 1 GSa/s auf zwei; 500 MSa/s auf allen vier), ≤ 7 ns berechnete Anstiegszeit.
- 56 Mpts Speichertiefe — Erfassung vollständiger Schaltzyklen und langer Protokollsequenzen ohne Einbußen bei der Abtastrate zugunsten der Aufzeichnungslänge.
- 500.000 wfms/s Wellenformerfassungsrate — Ultra Phosphor 2.0 mit 256-stufiger Intensitätsabstufung im Fast Acquire-Modus. Schnell genug, um intermittierende Ereignisse aufzudecken, die langsamere Oszilloskope stundenlang übersehen.
- 1 Mpts erweiterte FFT — Frequenzbereichsanalyse mit Frequenzeinstellung, Demodulationsmodus, Wasserfallanzeige und Markermessung.
- Unabhängiges DVM-Modul — dediziertes AC/DC-Echt-Effektivwert-Digitalvoltmeter, das parallel zur Oszilloskop-Erfassung arbeitet.
- 7-stelliger Hardware-Frequenzzähler — hardwarebeschleunigter Zähler neben den Oszilloskopkanälen.
- 3 serielle Bus-Decoder standardmäßig — RS-232/UART, I²C und SPI Trigger und Decodierung enthalten; die Hardware-Decodierung über den gesamten Speicher verkürzt Decodierzeiten von mehreren Sekunden auf Millisekunden.
- 36 automatisierte Messungen — Zeit-, Spannungs-, Frequenz- und statistische Messungen mit Cursor-Bereichs-Eingrenzung.
- Vielfältige Triggertypen — Flanken-, Pulsweiten-, Video-, Slope-, Runt-, Überamplituden-, Verzögerungs-, Timeout-, Dauer-, Setup/Hold-, N-te-Flanken- und Muster-Trigger.
- Web-Fernsteuerung — browserbasierter Zugriff von jedem PC oder Mobilgerät im LAN; keine Treibersoftware, keine Host-Applikation erforderlich.
- SCPI + LAN-Automatisierung — Standard Command for Programmable Instruments über LAN für skriptgesteuerte Testsequenzen.
UNI-T UPO1054 Details
Ultra Phosphor 2.0
Ultra Phosphor 2.0 ist die intensitätsgestufte Anzeigetechnologie von UNI-T. Wellenformen werden in 256 Helligkeitsstufen dargestellt, wobei häufig auftretende Signale hell erscheinen und seltene Anomalien als schwache Spuren gegen den Basisverlauf sichtbar werden – ein Detailgrad, den flache Farbdisplays überdecken.
Die Standard-Abtastung erreicht 150.000 wfms/s; im Fast Acquire-Modus steigt die Rate auf 500.000 wfms/s. In Kombination mit der hardwarebeschleunigten kontinuierlichen Wellenformaufzeichnung von bis zu 120.000 Bildern erfasst das Oszilloskop Störungen, Runt-Pulse und andere transiente Ereignisse, die 8-Bit-Oszilloskope der Einstiegsklasse normalerweise nicht sichtbar machen.
Unabhängiges DVM-Modul
Das UPO1054 enthält ein integriertes 4-Bit-Digitalvoltmeter, das parallel zu den Oszilloskopkanälen arbeitet und kontinuierlich AC/DC True-RMS-Werte anzeigt, während das Oszilloskop Wellenformen erfasst. Das DVM verfügt über eine eigene Anzeige und eine konfigurierbare Warnung bei Grenzwertüberschreitungen – eine Leistungsfähigkeit wie von einem separaten Gerät, ohne dass zusätzlicher Platz auf dem Labortisch benötigt wird. Nützlich für die DC-Überwachung im stationären Zustand parallel zur dynamischen AC-Messung sowie zum schnellen Prüfen von Stromversorgungsschienen, ohne das Trigger-Setup zu verändern.
1 Mpts erweiterte FFT
Die 1-Mpts-FFT wandelt Zeitbereichs-Wellenformen mit einer Auflösung, die mit Oszilloskopen der Mittelklasse vergleichbar ist, in den Frequenzbereich um. Frequenzeinstellung, Demodulationsmodus, Wasserfallanzeige und automatische Peak-Markierung gehören zum Standard und unterstützen die Fehlersuche bei EMI, die Charakterisierung von Oberschwingungen in Schaltnetzteilen, die Analyse des Audiobereichs sowie die Identifizierung von Clock-Spurs. Fünf Fensterfunktionen (Rechteck, Hanning, Blackman, Hamming, FlatTop) decken die gängigen Kompromisse zwischen Frequenzauflösung und Amplitudengenauigkeit ab.

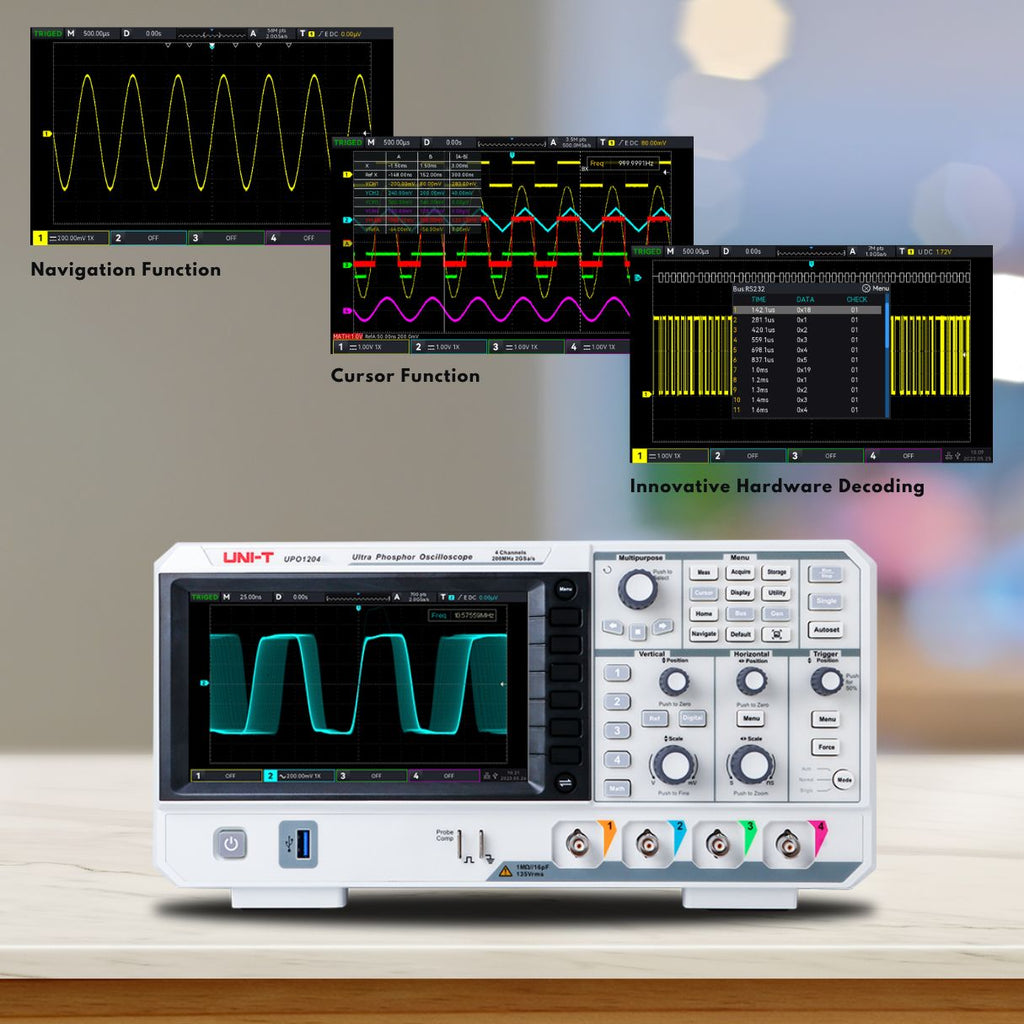

Standard-Bus-Decodierung — RS-232/UART, I²C, SPI
RS-232/UART-, I²C- und SPI-Trigger und -Decodierung sind standardmäßig enthalten – keine Protokolllizenzen, keine Zusatzpakete. Der decodierte Busverkehr wird mit feldbasierten Anmerkungen über die Wellenform gelegt, und die Ereignisliste zeigt decodierte Pakete zusammen mit Zeitstempeln. Die Hardware-Decodierung über den gesamten 56-Mpts-Speicher macht aus einer softwarebasierten Decodierung, die Sekunden dauern würde, einen Vorgang in Sekundenbruchteilen, was das UPO1054 zu einem echten Instrument für die Embedded-Fehlersuche macht.
Für das UPO1054 sind keine optionalen Protokolllizenzen verfügbar: CAN, CAN-FD, LIN und FlexRay werden auf dieser Plattform nicht unterstützt. Käufer, die eine Decodierung für Kfz-Busse benötigen, sollten die Serien UPO1000HD oder MSO/UPO2000 in Betracht ziehen, die diese Protokolle als kostenpflichtige Optionen unterstützen.
7-stelliger Hardware-Frequenzzähler
Ein hardwarebeschleunigter 7-stelliger Zähler läuft parallel zu den automatisierten Standardmessungen des Oszilloskops. Der Zähler liest unabhängig von der Mess-Engine der Kanäle, was bei stabilen Signalen zu stabilen, hochauflösenden Frequenzwerten führt, ohne das Jitter, das bei Software-Zählern im unteren Frequenzbereich auftreten kann. Nützlich zur Überprüfung von Oszillatorfrequenzen, Clock-Recovery-Schleifen und PWM-Tastverhältnissen, bei denen ein stabiler Frequenzwert wichtiger ist als Details im Zeitbereich.
Vielfältige Triggertypen
Über den Standard-Flankentrigger hinaus bietet das Oszilloskop Pulsweiten-, Video-, Slope-, Runt-, Überamplituden-, Verzögerungs-, Timeout-, Dauer-, Setup/Hold-, N-te-Flanken- und Muster-Trigger. Runt- und Überamplituden-Trigger isolieren Verletzungen der Signalintegrität, die ein reiner Flankentrigger niemals erfassen würde; Setup/Hold- und N-te-Flanken-Trigger isolieren spezifische Zyklen in langen Protokollaufzeichnungen. Der gesamte Funktionsumfang ist Standard, ohne dass Upgrades für Trigger-Pakete lizenziert werden müssen.
36 automatisierte Messungen mit Cursor-Bereichs-Eingrenzung
Sechsunddreißig automatisierte Messparameter decken Zeit-, Spannungs-, Frequenz- und statistische Kategorien ab: Anstiegs-/Abfallzeit, Pulsweite, Tastverhältnis, Frequenz, Periode, Amplitude, RMS, Spitze-Spitze, Mittelwert, Standardabweichung und andere. Jede Messung unterstützt die Cursor-Bereichs-Eingrenzung – die Messung erfolgt nur innerhalb des Cursor-Fensters statt über den gesamten Datensatz – nützlich für die Messung eines spezifischen Bursts in einer langen Aufzeichnung, ohne erneut zoomen zu müssen. Statistiken (Min, Max, Mittelwert, Standardabweichung) werden über die Zeit gesammelt, um Messdrift zu charakterisieren.

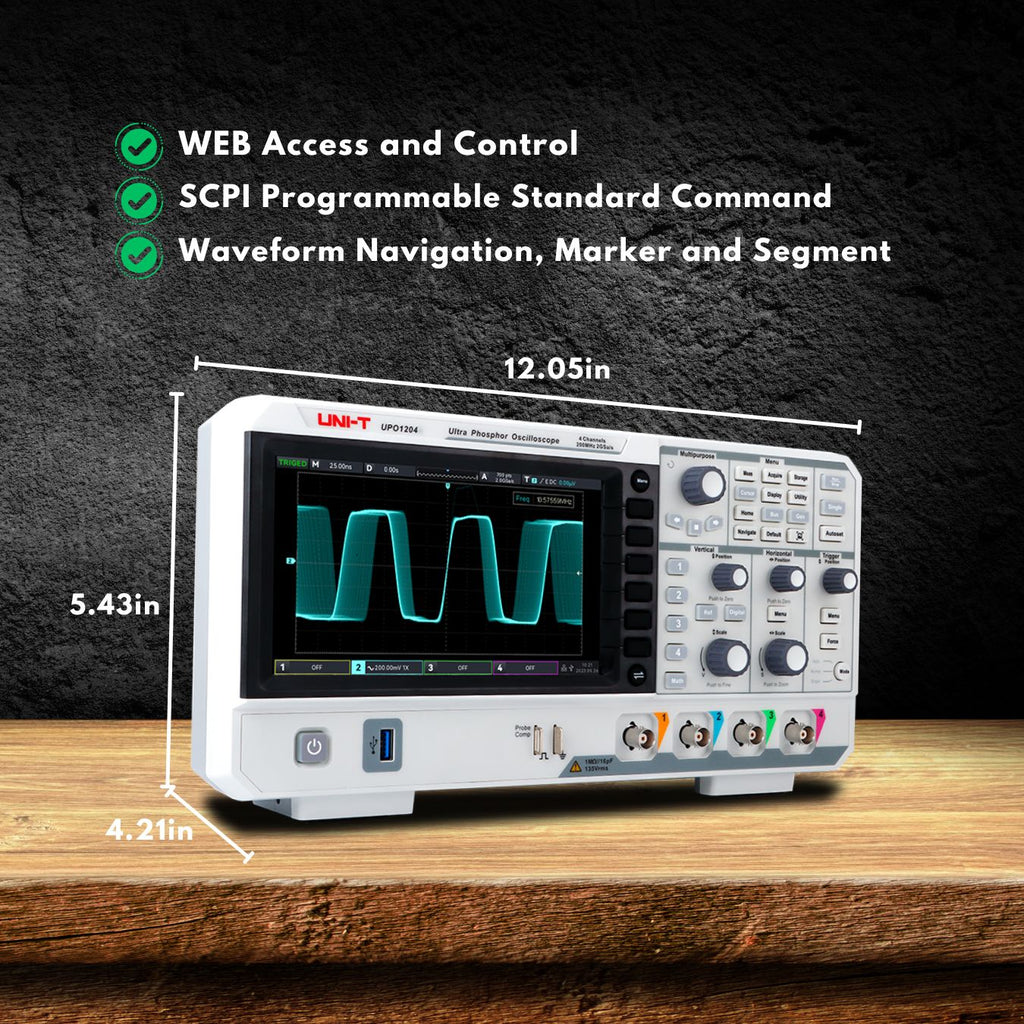

Web-Fernsteuerung und SCPI-Automatisierung
Verbinden Sie das UPO1054 mit dem LAN und greifen Sie über jeden Webbrowser – PC, Mac oder mobil – auf das gesamte Instrument zu, ohne Treiberinstallation, ohne Host-Software, ohne Konfigurationsaufwand. Erstellen Sie Screenshots, ändern Sie Einstellungen, übertragen Sie Wellenformdaten und führen Sie SCPI-Befehle von jedem Gerät im Netzwerk aus. Nützlich für gemeinsam genutzte Laborinstrumente, Rack-montierte Lehrbänke mit Kabelwegen durch den Raum sowie für Python- oder LabVIEW-Automatisierungsskripte, die das Oszilloskop über standardmäßige SCPI-Befehle via LAN steuern.

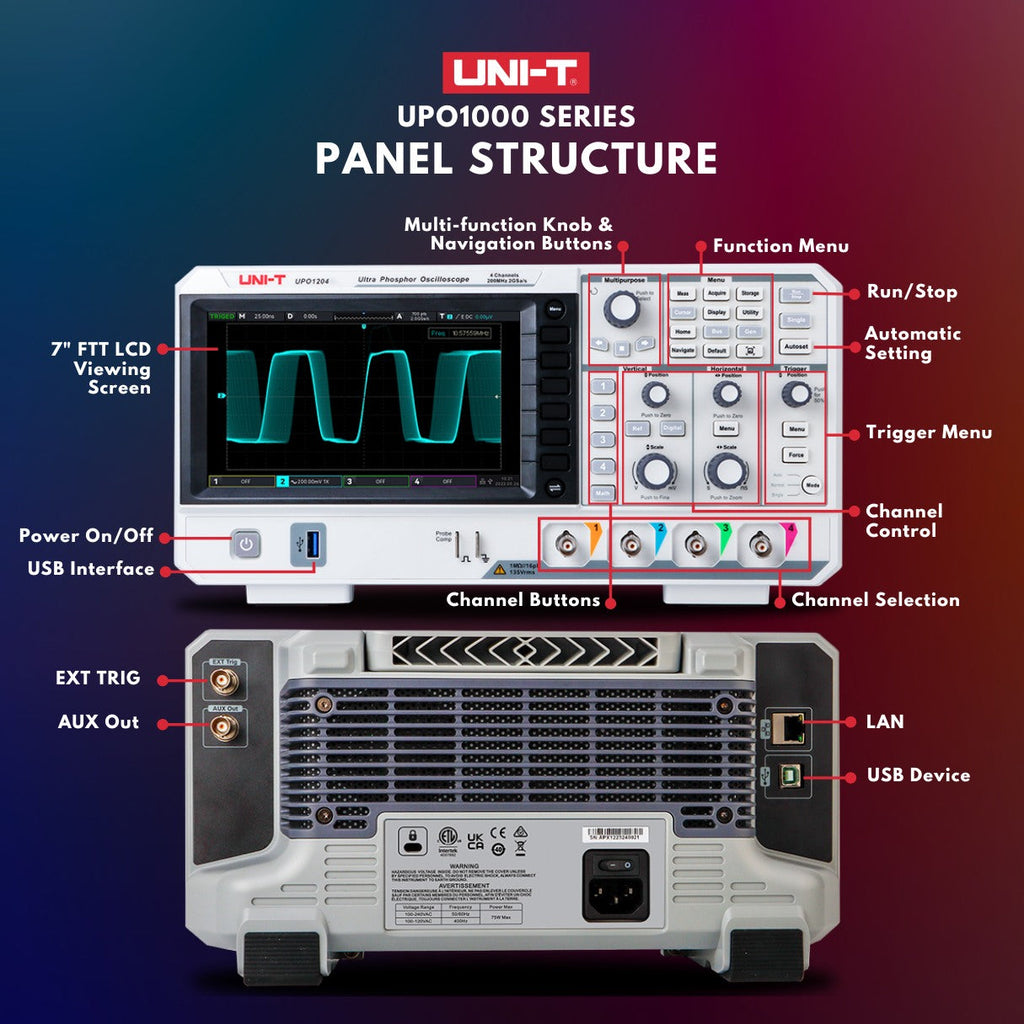

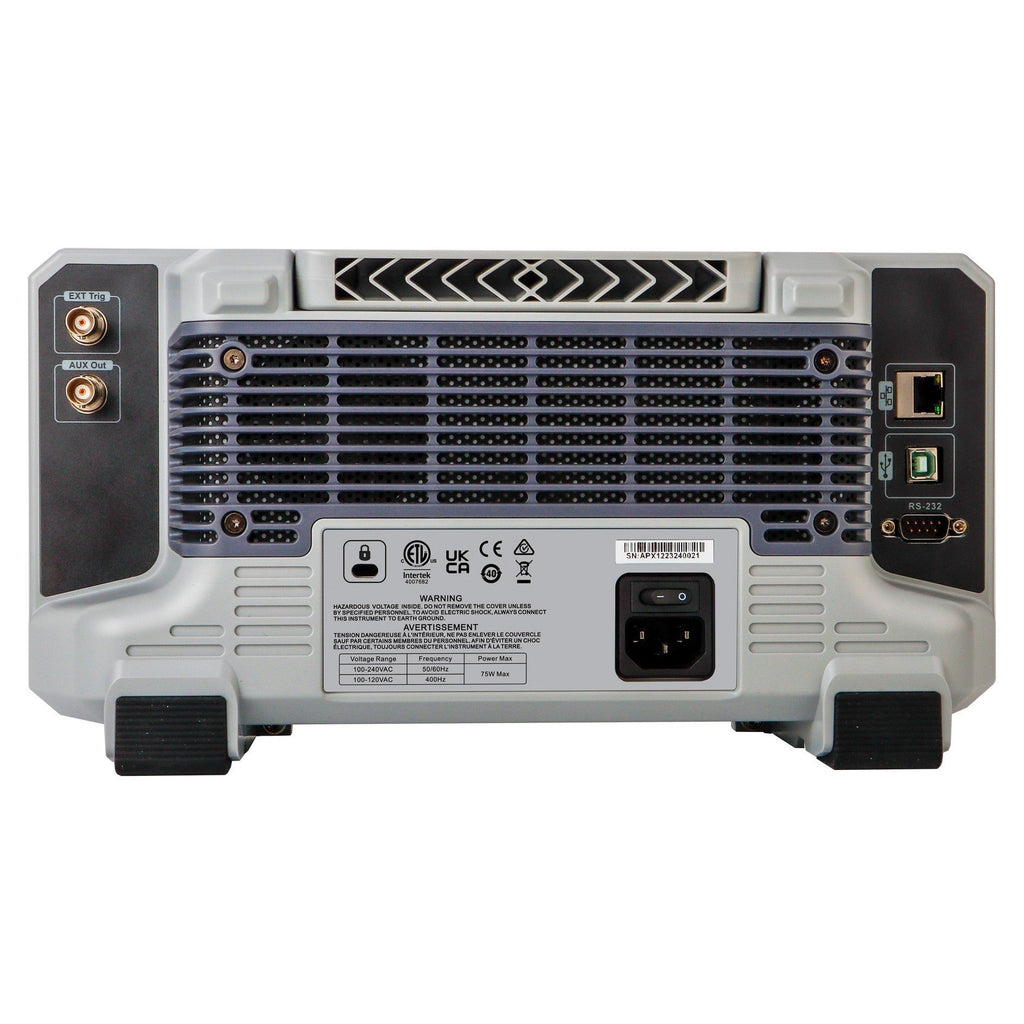

Konnektivität (USB, LAN, AUX)
Zu den Standard-Schnittstellen gehören USB-Host (vorne und hinten) für Screenshots auf USB-Sticks und Firmware-Updates, USB-Device (hinten) für SCPI über USB an einen PC, Gigabit-LAN für SCPI und Web-Remote sowie ein AUX-Ausgang für getriggerte Signalausgabe. RS-232 ist auf dieser Plattform nicht vorhanden; SCPI läuft über USB und LAN. Die LAN-Verbindung unterstützt sowohl DHCP als auch statische IP-Konfiguration für Rack-Installationen mit fester IP-Adresse.
Anwendungen
Lehrlabore und Berufsschullehrpläne (Bildung)
- Ausstattung mit mehreren Arbeitsplätzen zu Preisen der Einstiegsklasse: ein echtes 4-Kanal-Oszilloskop an jedem Tisch, mit derselben Ultra Phosphor 2.0-Benutzeroberfläche, die Studierende später in der Industrie bei den Familien UPO1000HD und MSO1000HD sehen werden.
- 56 Mpts Speicher und 1 Mpts FFT decken den gesamten Lehrplan für Spektrum- und Zeitbereich ab, ohne die bei Einstiegsmodellen üblichen Kompromisse zwischen Speicher und Abtastrate.
- 36 automatisierte Messungen mit Statistik lassen die Studierenden sich auf das Schaltungsdesign statt auf Messmethodik konzentrieren, während der Cursor-Bereichsmodus die Lehre manueller Messmethoden unterstützt.
- Webbasierte Fernsteuerung spiegelt den Bildschirm für Klassendemonstrationen wider, ohne USB-Kabel oder Projektoradapter; SCPI über LAN unterstützt Python- und LabVIEW-Laborübungen.
Embedded Systems Entwicklung (F&E)
- Drei standardmäßige serielle Bus-Decoder (RS-232/UART, I²C, SPI) decken die meisten Debug-Workflows bei Embedded-Systemen ohne zusätzliche Protokolllizenzgebühren ab.
- 56 Mpts Speicher erfassen vollständige Firmware-Boot- und Protokollsequenzen mit einem einzigen Trigger, inklusive hardwarebasierter Decodierung über den gesamten Speicher für extrem schnelle Auswertung.
- Das unabhängige DVM-Modul überwacht Stromschienen parallel zu den Oszilloskop-Spuren – nützlich zur Verifizierung von Brownout-Ereignissen, Überwachung von Schaltrippeln oder Validierung der Referenzspannungsstabilität bei der Inbetriebnahme von Prototypen.
- SCPI über LAN ermöglicht die Ausführung von Python-Regressionsskripten auf demselben Instrument, das der Ingenieur am Tisch interaktiv nutzt – Automatisierung ohne ein separates, teures Automatisierungs-Oszilloskop.
Elektronik-Service, Reparatur und Wartung
- Kompakter Formfaktor: Ein für den Service-Arbeitsplatz dimensioniertes Oszilloskop ohne die Tiefe oder das Gewicht eines Flaggschiff-Instruments.
- Ultra Phosphor 2.0 mit 256-stufiger Intensitätsabstufung deckt Verletzungen der Signalintegrität (Runt-Pulse, Glitches) auf, die auf einfachen Farbdisplays verborgen bleiben – der entscheidende Unterschied zwischen Ursachenbehebung und Symptombekämpfung.
- Der Hardware-Frequenzzähler bietet stabile Frequenzmessungen zur Verifizierung von Oszillatoren und Clock-Recovery-Verhalten während der Reparatur auf Platinenebene.
- Das AC/DC True-RMS-DVM-Modul ersetzt das Tischmultimeter für stationäre Prüfungen, während die Trigger-Konfiguration des Oszilloskops erhalten bleibt.
Validierung von Schaltnetzteilen
- Die 50-MHz-Bandbreite entspricht dem Schaltfrequenzbereich der meisten kommerziellen Schaltnetzteil-Designs von 100 kHz bis zu mehreren MHz; 56 Mpts Speicher erfassen lange Einschwingvorgänge beim Start ohne Einbußen bei der Abtastrate.
- Die 1-Mpts-FFT charakterisiert Rippel-Oberschwingungen und das Spektrum des Schaltrauschens für EMI-Voruntersuchungen parallel zur zeitbereichsbasierten Schaltanalyse.
- Vielfältige Triggertypen (Runt, Überamplitude, Pulsweite) isolieren Schaltfehler, Stromspitzen beim Start und das Aktivieren von Schutzschaltungen.
- Das unabhängige DVM-Modul überwacht den DC-Wert der Ausgangsschiene, während das Oszilloskop das dynamische AC-Lastsprungverhalten erfasst – beide Hälften der Charakterisierung auf einem einzigen Gerät.
Produktionstest und Qualitätskontrolle
- SCPI über LAN unterstützt die Integration in automatisierte Testracks mit Python- oder LabVIEW-Skripten; die Web-Remote-Schnittstelle bietet Bedienern eine vertraute browserbasierte Ansicht ohne Treiberinstallation an jedem Testplatz.
- 36 automatisierte Messungen mit Statistik unterstützen Go/No-Go-Tests von Spezifikationen der Signalintegrität; der Cursor-Bereichsmodus isoliert spezifische Zyklen für Messungen ohne erneutes Zoomen der gesamten Aufzeichnung.
- Kontinuierliche Wellenformaufzeichnung in die Speichertiefe unterstützt die Archivierung von Produktionsergebnissen zur späteren Analyse, wenn eine Charge Ertragsprobleme aufweist.
EMI-Voruntersuchungen
- Die 1-Mpts-FFT mit fünf Fensterfunktionen, Demodulationsmodus und Wasserfallanzeige unterstützt zeitkorrelierte EMI-Untersuchungen parallel zur zeitbereichsbasierten Schalt-Wellenform – hilfreich, um genau zu identifizieren, welches Schaltereignis welche Emissionsspitze verursacht.
- Markermessungen in der FFT ermöglichen ein schnelles Auslesen von Peak-Frequenz und -Amplitude bei der Fehlersuche an Prototypen.
- In Kombination mit einem Nahfeld-Tastkopfset und einer improvisierten Faraday-Abschirmung ermöglicht die FFT-Ansicht Voruntersuchungen, die offensichtliche Fehler vor der kostenintensiven Buchung eines Zertifizierungslabors aufdecken.
Zubehör & Optionen

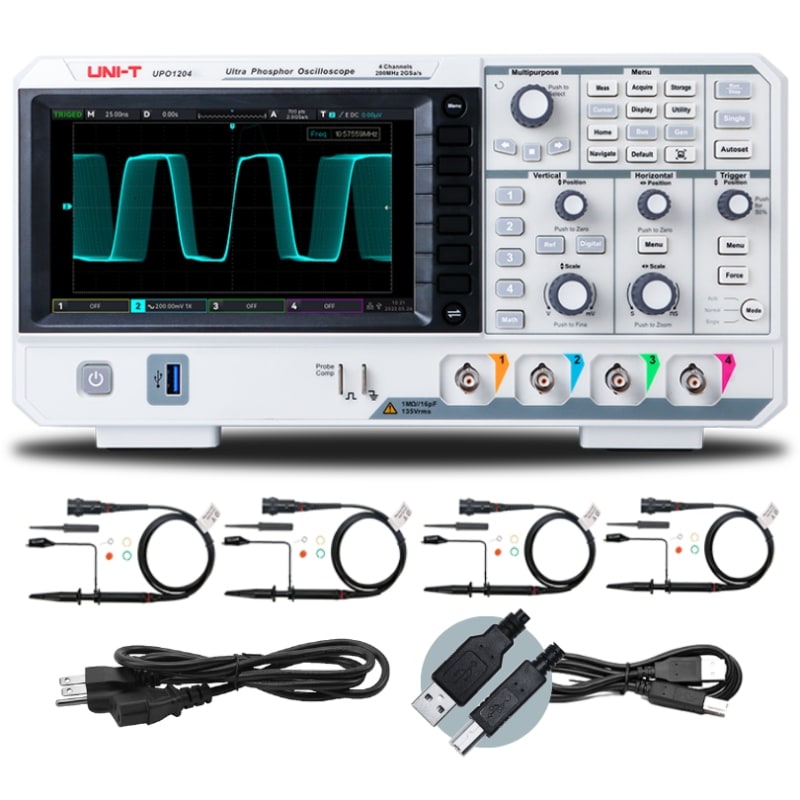

Im Lieferumfang enthalten
- UPO1054 Digitales Speicheroszilloskop
- Netzkabel (nationaler Standard)
- USB 2.0-Datenkabel
- 4 × passive Tastköpfe – UT-P04 (100 MHz, einer pro Kanal)
- Schnellstartanleitung
- Werkskalibrierungszertifikat
Empfohlenes Zubehör
- Passiv-Tastköpfe mit höherer Bandbreite — UT-P07A (500 MHz) für Anwender, die zukünftig ein leistungsstärkeres Gerät planen.
- Hochspannungs-Tastköpfe — UT-P20 (100:1, 250 MHz), UT-V23 (100:1), UT-P21 (1000:1, DC 10 kV / AC 7 kVrms) für Netzspannungs- und HV-Schaltanwendungen.
- Differenzielle Tastköpfe — UT-P30, UT-P31, UT-P32, UT-P33, UT-P35, UT-P36 für potenzialfreie Messungen, bei denen das Massepotenzial nicht mit dem Gehäuse des Oszilloskops verbunden werden darf.
- Strommesszangen — UT-P40, UT-P41, UT-P42, UT-P43, UT-P44; UT-P4150 für AC/DC-Hochstrommessungen bei Schalt- und Motorantriebsanwendungen.
- Trenntransformator — UT-ISOT für netzbetriebene Prüflinge, die eine galvanische Trennung zwischen Oszilloskop-Masse und Prüflings-Masse erfordern.
Familienmitglieder
- UPO1054 — 50 MHz, 4 Kanäle, 2 GSa/s (dieses Produkt)
- UPO1104 — 100 MHz, 4 Kanäle, 2 GSa/s
- UPO1204 — 200 MHz, 4 Kanäle, 2 GSa/s
Upgrade: UPO1000HD (4-Kanal, 12-Bit vertikal)
Wenn Ihre Anwendung eine höhere vertikale Auflösung oder einen tieferen Speicher als das UPO1054 erfordert, bietet die Familie UPO1000HD eine 12-Bit-Vertikalauflösung bei gleicher Ultra Phosphor 2.0-Anzeige-Engine und identischem Gehäuseformat.
- UPO1084HD — 80 MHz, 4 Kanäle, 12-Bit-Vertikalauflösung
- UPO1154HD — 150 MHz, 4 Kanäle, 12-Bit-Vertikalauflösung
Technische Daten
| Bandbreite | 50 MHz |
| Kanäle | 4 |
| Echtzeit-Abtastrate | 2 GSa/s |
| Abtastrate nach Kanal-Konfiguration | 2 GSa/s auf einem Kanal; 1 GSa/s auf zwei; 500 MSa/s auf allen vier |
| Berechnete Anstiegszeit | ≤ 7 ns |
| Speichertiefe | 56 Mpts |
| Vertikale Auflösung | 8 Bit |
| Vertikale Skalierung (1 MΩ) | 500 µV/div bis 20 V/div |
| Maximale Eingangsspannung | 400 V (DC + AC Vpk) |
| Wellenformerfassungsrate | 500.000 wfms/s (Fast Acquire-Modus); 150.000 wfms/s normal |
| Kontinuierliche Rahmenaufzeichnung | 120.000 Bilder |
| FFT | 1 Mpts erweiterte FFT (5 Fensterfunktionen) |
| DVM | Unabhängiges Modul – 4-Bit, AC/DC True RMS |
| Frequenzzähler | 7-stellig Hardware |
| Automatisierte Messungen | 36 Parameter mit Statistik und Cursor-Bereichs-Eingrenzung |
| Triggertypen | Flanke, Pulsweite, Video, Slope, Runt, Überamplitude, Verzögerung, Timeout, Dauer, Setup/Hold, N-te Flanke, Muster |
| Serielle Bus-Decodierung (Standard) | RS-232/UART, I²C, SPI |
| Optionale Protokoll-Decoder | Keine auf dieser Plattform verfügbar |
| Anzeige | 7-Zoll WVGA TFT LCD, 256-stufige Intensitätsabstufung |
Downloads
FAQs
Welche seriellen Busprotokolle werden standardmäßig dekodiert und welche erfordern eine Lizenz?
Das UPO1054 dekodiert RS-232/UART, I²C und SPI standardmäßig – Trigger- und Dekodierfunktionen für alle drei sind im Oszilloskop enthalten, ohne Lizenzgebühren und ohne dass Protokolloptionen zusätzlich erworben werden müssen. Für diese Plattform sind keine optionalen Protokolldekoder erhältlich. CAN, CAN-FD, LIN und FlexRay werden auf der UPO1000-Plattform nicht unterstützt. Falls Ihre Anwendung Automotive-Bus-Dekodierung erfordert, unterstützen die Serien UPO1000HD oder MSO/UPO2000 diese Protokolle als kostenpflichtige Optionen.
Was ist der Fast-Acquire-Modus und wann sollte ich ihn verwenden?
Fast Acquire ist ein Erfassungsmodus der UPO1000-Serie, der die Wellenformerfassungsrate von 150.000 wfms/s (Standard) auf 500.000 wfms/s erhöht. Der Kompromiss besteht darin, dass einige Details bei der Bildschirmanzeige zugunsten des reinen Erfassungsdurchsatzes geopfert werden. Verwenden Sie Fast Acquire bei der Suche nach intermittierenden Signalintegritätsereignissen (Glitches, Runt-Impulse, seltene Protokollverletzungen), die eine schnelle Erfassung vieler Wellenformen erfordern. Nutzen Sie den Standardmodus für tägliche Messarbeiten im Zeitbereich, bei denen die Bildwiederholrate wichtiger ist als die rohe Erfassungsdichte.
Teilt sich das DVM-Modul die Eingangskanäle mit dem Oszilloskop oder ist es völlig unabhängig?
Das DVM ist völlig unabhängig: Es verfügt über einen eigenen 4-Bit-Messeingang und arbeitet parallel zu den vier (oder zwei) Oszilloskopkanälen. Sie können eine kontinuierliche AC/DC-True-RMS-Messung an einer Stromschiene durchführen, während das Oszilloskop das dynamische Schaltverhalten auf einem anderen Kanal erfasst, ohne dass eine Zeitaufteilung zwischen den beiden Funktionen stattfindet. Die DVM-Anzeige erscheint in einem dedizierten Bereich auf dem Bildschirm und bleibt bei Konfigurationsänderungen der Oszilloskopkanäle erhalten.
Wie sieht die Web-Fernsteuerung in der Praxis aus und wie funktioniert die SCPI-Automatisierung?
Verbinden Sie das UPO1054 mit Ihrem LAN, geben Sie die IP-Adresse des Oszilloskops in einen beliebigen Browser ein, und Sie erhalten eine Vollbild-Replik der Vorderseite, die Sie von Ihrem Schreibtisch oder einem Mobilgerät aus bedienen können – ohne Treiberinstallation, ohne Host-Anwendung. Nützlich für gemeinsam genutzte Laborgeräte und Projektionen bei Lehrvorführungen. Zur Automatisierung reagiert das Oszilloskop auf SCPI-Befehle über LAN (Standard Commands for Programmable Instruments), was bedeutet, dass Python (pyvisa), die MATLAB Instrument Control Toolbox, LabVIEW und jedes andere VISA-fähige Tool das Oszilloskop über Skripte steuern können. SCPI läuft auch über USB-Device für PC-gebundene Automatisierung, wenn kein LAN verfügbar ist.

Videos
Abholverfügbarkeit konnte nicht geladen werden.
Produktinformationen
Produktinformationen
Das UNI-T UPO1054 ist ein 50-MHz-Digital-Speicheroszilloskop mit vier Kanälen, 2 GSa/s Echtzeit-Abtastrate, 56 Mpts Speichertiefe und einer Wellenformerfassungsrate von 500.000 wfms/s (Fast Acquire-Modus).
Die Ultra Phosphor 2.0-Anzeigetechnologie ermöglicht eine Intensitätsabstufung in 256 Stufen auf einem 7-Zoll-WVGA-TFT-LCD, wodurch sich häufiges Signalverhalten auf einen Blick leicht von seltenen Anomalien unterscheiden lässt.
Vier Kanäle, 56 Mpts Speicher, ein unabhängiges DVM-Modul, eine erweiterte 1-Mpts-FFT und drei standardmäßig decodierte serielle Busprotokolle – Merkmale, die normalerweise erst bei Oszilloskopen der Mittelklasse zu finden sind. Das UPO1054 bietet diese Funktionen im preisgünstigen Segment, was es zur idealen Wahl für Ausbildungslabore mit zwanzig Arbeitsplätzen oder Engineering-Teams macht, die ein zweites Gerät ohne Leistungseinbußen benötigen.
- 50 MHz Bandbreite, 4 Kanäle — 2 GSa/s Echtzeit-Abtastrate (2 GSa/s auf einem Kanal; 1 GSa/s auf zwei; 500 MSa/s auf allen vier), ≤ 7 ns berechnete Anstiegszeit.
- 56 Mpts Speichertiefe — Erfassung vollständiger Schaltzyklen und langer Protokollsequenzen ohne Einbußen bei der Abtastrate zugunsten der Aufzeichnungslänge.
- 500.000 wfms/s Wellenformerfassungsrate — Ultra Phosphor 2.0 mit 256-stufiger Intensitätsabstufung im Fast Acquire-Modus. Schnell genug, um intermittierende Ereignisse aufzudecken, die langsamere Oszilloskope stundenlang übersehen.
- 1 Mpts erweiterte FFT — Frequenzbereichsanalyse mit Frequenzeinstellung, Demodulationsmodus, Wasserfallanzeige und Markermessung.
- Unabhängiges DVM-Modul — dediziertes AC/DC-Echt-Effektivwert-Digitalvoltmeter, das parallel zur Oszilloskop-Erfassung arbeitet.
- 7-stelliger Hardware-Frequenzzähler — hardwarebeschleunigter Zähler neben den Oszilloskopkanälen.
- 3 serielle Bus-Decoder standardmäßig — RS-232/UART, I²C und SPI Trigger und Decodierung enthalten; die Hardware-Decodierung über den gesamten Speicher verkürzt Decodierzeiten von mehreren Sekunden auf Millisekunden.
- 36 automatisierte Messungen — Zeit-, Spannungs-, Frequenz- und statistische Messungen mit Cursor-Bereichs-Eingrenzung.
- Vielfältige Triggertypen — Flanken-, Pulsweiten-, Video-, Slope-, Runt-, Überamplituden-, Verzögerungs-, Timeout-, Dauer-, Setup/Hold-, N-te-Flanken- und Muster-Trigger.
- Web-Fernsteuerung — browserbasierter Zugriff von jedem PC oder Mobilgerät im LAN; keine Treibersoftware, keine Host-Applikation erforderlich.
- SCPI + LAN-Automatisierung — Standard Command for Programmable Instruments über LAN für skriptgesteuerte Testsequenzen.
UNI-T UPO1054 Details
Ultra Phosphor 2.0
Ultra Phosphor 2.0 ist die intensitätsgestufte Anzeigetechnologie von UNI-T. Wellenformen werden in 256 Helligkeitsstufen dargestellt, wobei häufig auftretende Signale hell erscheinen und seltene Anomalien als schwache Spuren gegen den Basisverlauf sichtbar werden – ein Detailgrad, den flache Farbdisplays überdecken.
Die Standard-Abtastung erreicht 150.000 wfms/s; im Fast Acquire-Modus steigt die Rate auf 500.000 wfms/s. In Kombination mit der hardwarebeschleunigten kontinuierlichen Wellenformaufzeichnung von bis zu 120.000 Bildern erfasst das Oszilloskop Störungen, Runt-Pulse und andere transiente Ereignisse, die 8-Bit-Oszilloskope der Einstiegsklasse normalerweise nicht sichtbar machen.
Unabhängiges DVM-Modul
Das UPO1054 enthält ein integriertes 4-Bit-Digitalvoltmeter, das parallel zu den Oszilloskopkanälen arbeitet und kontinuierlich AC/DC True-RMS-Werte anzeigt, während das Oszilloskop Wellenformen erfasst. Das DVM verfügt über eine eigene Anzeige und eine konfigurierbare Warnung bei Grenzwertüberschreitungen – eine Leistungsfähigkeit wie von einem separaten Gerät, ohne dass zusätzlicher Platz auf dem Labortisch benötigt wird. Nützlich für die DC-Überwachung im stationären Zustand parallel zur dynamischen AC-Messung sowie zum schnellen Prüfen von Stromversorgungsschienen, ohne das Trigger-Setup zu verändern.
1 Mpts erweiterte FFT
Die 1-Mpts-FFT wandelt Zeitbereichs-Wellenformen mit einer Auflösung, die mit Oszilloskopen der Mittelklasse vergleichbar ist, in den Frequenzbereich um. Frequenzeinstellung, Demodulationsmodus, Wasserfallanzeige und automatische Peak-Markierung gehören zum Standard und unterstützen die Fehlersuche bei EMI, die Charakterisierung von Oberschwingungen in Schaltnetzteilen, die Analyse des Audiobereichs sowie die Identifizierung von Clock-Spurs. Fünf Fensterfunktionen (Rechteck, Hanning, Blackman, Hamming, FlatTop) decken die gängigen Kompromisse zwischen Frequenzauflösung und Amplitudengenauigkeit ab.
Standard-Bus-Decodierung — RS-232/UART, I²C, SPI
RS-232/UART-, I²C- und SPI-Trigger und -Decodierung sind standardmäßig enthalten – keine Protokolllizenzen, keine Zusatzpakete. Der decodierte Busverkehr wird mit feldbasierten Anmerkungen über die Wellenform gelegt, und die Ereignisliste zeigt decodierte Pakete zusammen mit Zeitstempeln. Die Hardware-Decodierung über den gesamten 56-Mpts-Speicher macht aus einer softwarebasierten Decodierung, die Sekunden dauern würde, einen Vorgang in Sekundenbruchteilen, was das UPO1054 zu einem echten Instrument für die Embedded-Fehlersuche macht.
Für das UPO1054 sind keine optionalen Protokolllizenzen verfügbar: CAN, CAN-FD, LIN und FlexRay werden auf dieser Plattform nicht unterstützt. Käufer, die eine Decodierung für Kfz-Busse benötigen, sollten die Serien UPO1000HD oder MSO/UPO2000 in Betracht ziehen, die diese Protokolle als kostenpflichtige Optionen unterstützen.
7-stelliger Hardware-Frequenzzähler
Ein hardwarebeschleunigter 7-stelliger Zähler läuft parallel zu den automatisierten Standardmessungen des Oszilloskops. Der Zähler liest unabhängig von der Mess-Engine der Kanäle, was bei stabilen Signalen zu stabilen, hochauflösenden Frequenzwerten führt, ohne das Jitter, das bei Software-Zählern im unteren Frequenzbereich auftreten kann. Nützlich zur Überprüfung von Oszillatorfrequenzen, Clock-Recovery-Schleifen und PWM-Tastverhältnissen, bei denen ein stabiler Frequenzwert wichtiger ist als Details im Zeitbereich.
Vielfältige Triggertypen
Über den Standard-Flankentrigger hinaus bietet das Oszilloskop Pulsweiten-, Video-, Slope-, Runt-, Überamplituden-, Verzögerungs-, Timeout-, Dauer-, Setup/Hold-, N-te-Flanken- und Muster-Trigger. Runt- und Überamplituden-Trigger isolieren Verletzungen der Signalintegrität, die ein reiner Flankentrigger niemals erfassen würde; Setup/Hold- und N-te-Flanken-Trigger isolieren spezifische Zyklen in langen Protokollaufzeichnungen. Der gesamte Funktionsumfang ist Standard, ohne dass Upgrades für Trigger-Pakete lizenziert werden müssen.
36 automatisierte Messungen mit Cursor-Bereichs-Eingrenzung
Sechsunddreißig automatisierte Messparameter decken Zeit-, Spannungs-, Frequenz- und statistische Kategorien ab: Anstiegs-/Abfallzeit, Pulsweite, Tastverhältnis, Frequenz, Periode, Amplitude, RMS, Spitze-Spitze, Mittelwert, Standardabweichung und andere. Jede Messung unterstützt die Cursor-Bereichs-Eingrenzung – die Messung erfolgt nur innerhalb des Cursor-Fensters statt über den gesamten Datensatz – nützlich für die Messung eines spezifischen Bursts in einer langen Aufzeichnung, ohne erneut zoomen zu müssen. Statistiken (Min, Max, Mittelwert, Standardabweichung) werden über die Zeit gesammelt, um Messdrift zu charakterisieren.
Web-Fernsteuerung und SCPI-Automatisierung
Verbinden Sie das UPO1054 mit dem LAN und greifen Sie über jeden Webbrowser – PC, Mac oder mobil – auf das gesamte Instrument zu, ohne Treiberinstallation, ohne Host-Software, ohne Konfigurationsaufwand. Erstellen Sie Screenshots, ändern Sie Einstellungen, übertragen Sie Wellenformdaten und führen Sie SCPI-Befehle von jedem Gerät im Netzwerk aus. Nützlich für gemeinsam genutzte Laborinstrumente, Rack-montierte Lehrbänke mit Kabelwegen durch den Raum sowie für Python- oder LabVIEW-Automatisierungsskripte, die das Oszilloskop über standardmäßige SCPI-Befehle via LAN steuern.
Konnektivität (USB, LAN, AUX)
Zu den Standard-Schnittstellen gehören USB-Host (vorne und hinten) für Screenshots auf USB-Sticks und Firmware-Updates, USB-Device (hinten) für SCPI über USB an einen PC, Gigabit-LAN für SCPI und Web-Remote sowie ein AUX-Ausgang für getriggerte Signalausgabe. RS-232 ist auf dieser Plattform nicht vorhanden; SCPI läuft über USB und LAN. Die LAN-Verbindung unterstützt sowohl DHCP als auch statische IP-Konfiguration für Rack-Installationen mit fester IP-Adresse.
Anwendungen
Lehrlabore und Berufsschullehrpläne (Bildung)
- Ausstattung mit mehreren Arbeitsplätzen zu Preisen der Einstiegsklasse: ein echtes 4-Kanal-Oszilloskop an jedem Tisch, mit derselben Ultra Phosphor 2.0-Benutzeroberfläche, die Studierende später in der Industrie bei den Familien UPO1000HD und MSO1000HD sehen werden.
- 56 Mpts Speicher und 1 Mpts FFT decken den gesamten Lehrplan für Spektrum- und Zeitbereich ab, ohne die bei Einstiegsmodellen üblichen Kompromisse zwischen Speicher und Abtastrate.
- 36 automatisierte Messungen mit Statistik lassen die Studierenden sich auf das Schaltungsdesign statt auf Messmethodik konzentrieren, während der Cursor-Bereichsmodus die Lehre manueller Messmethoden unterstützt.
- Webbasierte Fernsteuerung spiegelt den Bildschirm für Klassendemonstrationen wider, ohne USB-Kabel oder Projektoradapter; SCPI über LAN unterstützt Python- und LabVIEW-Laborübungen.
Embedded Systems Entwicklung (F&E)
- Drei standardmäßige serielle Bus-Decoder (RS-232/UART, I²C, SPI) decken die meisten Debug-Workflows bei Embedded-Systemen ohne zusätzliche Protokolllizenzgebühren ab.
- 56 Mpts Speicher erfassen vollständige Firmware-Boot- und Protokollsequenzen mit einem einzigen Trigger, inklusive hardwarebasierter Decodierung über den gesamten Speicher für extrem schnelle Auswertung.
- Das unabhängige DVM-Modul überwacht Stromschienen parallel zu den Oszilloskop-Spuren – nützlich zur Verifizierung von Brownout-Ereignissen, Überwachung von Schaltrippeln oder Validierung der Referenzspannungsstabilität bei der Inbetriebnahme von Prototypen.
- SCPI über LAN ermöglicht die Ausführung von Python-Regressionsskripten auf demselben Instrument, das der Ingenieur am Tisch interaktiv nutzt – Automatisierung ohne ein separates, teures Automatisierungs-Oszilloskop.
Elektronik-Service, Reparatur und Wartung
- Kompakter Formfaktor: Ein für den Service-Arbeitsplatz dimensioniertes Oszilloskop ohne die Tiefe oder das Gewicht eines Flaggschiff-Instruments.
- Ultra Phosphor 2.0 mit 256-stufiger Intensitätsabstufung deckt Verletzungen der Signalintegrität (Runt-Pulse, Glitches) auf, die auf einfachen Farbdisplays verborgen bleiben – der entscheidende Unterschied zwischen Ursachenbehebung und Symptombekämpfung.
- Der Hardware-Frequenzzähler bietet stabile Frequenzmessungen zur Verifizierung von Oszillatoren und Clock-Recovery-Verhalten während der Reparatur auf Platinenebene.
- Das AC/DC True-RMS-DVM-Modul ersetzt das Tischmultimeter für stationäre Prüfungen, während die Trigger-Konfiguration des Oszilloskops erhalten bleibt.
Validierung von Schaltnetzteilen
- Die 50-MHz-Bandbreite entspricht dem Schaltfrequenzbereich der meisten kommerziellen Schaltnetzteil-Designs von 100 kHz bis zu mehreren MHz; 56 Mpts Speicher erfassen lange Einschwingvorgänge beim Start ohne Einbußen bei der Abtastrate.
- Die 1-Mpts-FFT charakterisiert Rippel-Oberschwingungen und das Spektrum des Schaltrauschens für EMI-Voruntersuchungen parallel zur zeitbereichsbasierten Schaltanalyse.
- Vielfältige Triggertypen (Runt, Überamplitude, Pulsweite) isolieren Schaltfehler, Stromspitzen beim Start und das Aktivieren von Schutzschaltungen.
- Das unabhängige DVM-Modul überwacht den DC-Wert der Ausgangsschiene, während das Oszilloskop das dynamische AC-Lastsprungverhalten erfasst – beide Hälften der Charakterisierung auf einem einzigen Gerät.
Produktionstest und Qualitätskontrolle
- SCPI über LAN unterstützt die Integration in automatisierte Testracks mit Python- oder LabVIEW-Skripten; die Web-Remote-Schnittstelle bietet Bedienern eine vertraute browserbasierte Ansicht ohne Treiberinstallation an jedem Testplatz.
- 36 automatisierte Messungen mit Statistik unterstützen Go/No-Go-Tests von Spezifikationen der Signalintegrität; der Cursor-Bereichsmodus isoliert spezifische Zyklen für Messungen ohne erneutes Zoomen der gesamten Aufzeichnung.
- Kontinuierliche Wellenformaufzeichnung in die Speichertiefe unterstützt die Archivierung von Produktionsergebnissen zur späteren Analyse, wenn eine Charge Ertragsprobleme aufweist.
EMI-Voruntersuchungen
- Die 1-Mpts-FFT mit fünf Fensterfunktionen, Demodulationsmodus und Wasserfallanzeige unterstützt zeitkorrelierte EMI-Untersuchungen parallel zur zeitbereichsbasierten Schalt-Wellenform – hilfreich, um genau zu identifizieren, welches Schaltereignis welche Emissionsspitze verursacht.
- Markermessungen in der FFT ermöglichen ein schnelles Auslesen von Peak-Frequenz und -Amplitude bei der Fehlersuche an Prototypen.
- In Kombination mit einem Nahfeld-Tastkopfset und einer improvisierten Faraday-Abschirmung ermöglicht die FFT-Ansicht Voruntersuchungen, die offensichtliche Fehler vor der kostenintensiven Buchung eines Zertifizierungslabors aufdecken.
Zubehör & Optionen
Im Lieferumfang enthalten
- UPO1054 Digitales Speicheroszilloskop
- Netzkabel (nationaler Standard)
- USB 2.0-Datenkabel
- 4 × passive Tastköpfe – UT-P04 (100 MHz, einer pro Kanal)
- Schnellstartanleitung
- Werkskalibrierungszertifikat
Empfohlenes Zubehör
- Passiv-Tastköpfe mit höherer Bandbreite — UT-P07A (500 MHz) für Anwender, die zukünftig ein leistungsstärkeres Gerät planen.
- Hochspannungs-Tastköpfe — UT-P20 (100:1, 250 MHz), UT-V23 (100:1), UT-P21 (1000:1, DC 10 kV / AC 7 kVrms) für Netzspannungs- und HV-Schaltanwendungen.
- Differenzielle Tastköpfe — UT-P30, UT-P31, UT-P32, UT-P33, UT-P35, UT-P36 für potenzialfreie Messungen, bei denen das Massepotenzial nicht mit dem Gehäuse des Oszilloskops verbunden werden darf.
- Strommesszangen — UT-P40, UT-P41, UT-P42, UT-P43, UT-P44; UT-P4150 für AC/DC-Hochstrommessungen bei Schalt- und Motorantriebsanwendungen.
- Trenntransformator — UT-ISOT für netzbetriebene Prüflinge, die eine galvanische Trennung zwischen Oszilloskop-Masse und Prüflings-Masse erfordern.
Familienmitglieder
- UPO1054 — 50 MHz, 4 Kanäle, 2 GSa/s (dieses Produkt)
- UPO1104 — 100 MHz, 4 Kanäle, 2 GSa/s
- UPO1204 — 200 MHz, 4 Kanäle, 2 GSa/s
Upgrade: UPO1000HD (4-Kanal, 12-Bit vertikal)
Wenn Ihre Anwendung eine höhere vertikale Auflösung oder einen tieferen Speicher als das UPO1054 erfordert, bietet die Familie UPO1000HD eine 12-Bit-Vertikalauflösung bei gleicher Ultra Phosphor 2.0-Anzeige-Engine und identischem Gehäuseformat.
- UPO1084HD — 80 MHz, 4 Kanäle, 12-Bit-Vertikalauflösung
- UPO1154HD — 150 MHz, 4 Kanäle, 12-Bit-Vertikalauflösung
Technische Daten
| Bandbreite | 50 MHz |
| Kanäle | 4 |
| Echtzeit-Abtastrate | 2 GSa/s |
| Abtastrate nach Kanal-Konfiguration | 2 GSa/s auf einem Kanal; 1 GSa/s auf zwei; 500 MSa/s auf allen vier |
| Berechnete Anstiegszeit | ≤ 7 ns |
| Speichertiefe | 56 Mpts |
| Vertikale Auflösung | 8 Bit |
| Vertikale Skalierung (1 MΩ) | 500 µV/div bis 20 V/div |
| Maximale Eingangsspannung | 400 V (DC + AC Vpk) |
| Wellenformerfassungsrate | 500.000 wfms/s (Fast Acquire-Modus); 150.000 wfms/s normal |
| Kontinuierliche Rahmenaufzeichnung | 120.000 Bilder |
| FFT | 1 Mpts erweiterte FFT (5 Fensterfunktionen) |
| DVM | Unabhängiges Modul – 4-Bit, AC/DC True RMS |
| Frequenzzähler | 7-stellig Hardware |
| Automatisierte Messungen | 36 Parameter mit Statistik und Cursor-Bereichs-Eingrenzung |
| Triggertypen | Flanke, Pulsweite, Video, Slope, Runt, Überamplitude, Verzögerung, Timeout, Dauer, Setup/Hold, N-te Flanke, Muster |
| Serielle Bus-Decodierung (Standard) | RS-232/UART, I²C, SPI |
| Optionale Protokoll-Decoder | Keine auf dieser Plattform verfügbar |
| Anzeige | 7-Zoll WVGA TFT LCD, 256-stufige Intensitätsabstufung |
Downloads
FAQs
Welche seriellen Busprotokolle werden standardmäßig dekodiert und welche erfordern eine Lizenz?
Das UPO1054 dekodiert RS-232/UART, I²C und SPI standardmäßig – Trigger- und Dekodierfunktionen für alle drei sind im Oszilloskop enthalten, ohne Lizenzgebühren und ohne dass Protokolloptionen zusätzlich erworben werden müssen. Für diese Plattform sind keine optionalen Protokolldekoder erhältlich. CAN, CAN-FD, LIN und FlexRay werden auf der UPO1000-Plattform nicht unterstützt. Falls Ihre Anwendung Automotive-Bus-Dekodierung erfordert, unterstützen die Serien UPO1000HD oder MSO/UPO2000 diese Protokolle als kostenpflichtige Optionen.
Was ist der Fast-Acquire-Modus und wann sollte ich ihn verwenden?
Fast Acquire ist ein Erfassungsmodus der UPO1000-Serie, der die Wellenformerfassungsrate von 150.000 wfms/s (Standard) auf 500.000 wfms/s erhöht. Der Kompromiss besteht darin, dass einige Details bei der Bildschirmanzeige zugunsten des reinen Erfassungsdurchsatzes geopfert werden. Verwenden Sie Fast Acquire bei der Suche nach intermittierenden Signalintegritätsereignissen (Glitches, Runt-Impulse, seltene Protokollverletzungen), die eine schnelle Erfassung vieler Wellenformen erfordern. Nutzen Sie den Standardmodus für tägliche Messarbeiten im Zeitbereich, bei denen die Bildwiederholrate wichtiger ist als die rohe Erfassungsdichte.
Teilt sich das DVM-Modul die Eingangskanäle mit dem Oszilloskop oder ist es völlig unabhängig?
Das DVM ist völlig unabhängig: Es verfügt über einen eigenen 4-Bit-Messeingang und arbeitet parallel zu den vier (oder zwei) Oszilloskopkanälen. Sie können eine kontinuierliche AC/DC-True-RMS-Messung an einer Stromschiene durchführen, während das Oszilloskop das dynamische Schaltverhalten auf einem anderen Kanal erfasst, ohne dass eine Zeitaufteilung zwischen den beiden Funktionen stattfindet. Die DVM-Anzeige erscheint in einem dedizierten Bereich auf dem Bildschirm und bleibt bei Konfigurationsänderungen der Oszilloskopkanäle erhalten.
Wie sieht die Web-Fernsteuerung in der Praxis aus und wie funktioniert die SCPI-Automatisierung?
Verbinden Sie das UPO1054 mit Ihrem LAN, geben Sie die IP-Adresse des Oszilloskops in einen beliebigen Browser ein, und Sie erhalten eine Vollbild-Replik der Vorderseite, die Sie von Ihrem Schreibtisch oder einem Mobilgerät aus bedienen können – ohne Treiberinstallation, ohne Host-Anwendung. Nützlich für gemeinsam genutzte Laborgeräte und Projektionen bei Lehrvorführungen. Zur Automatisierung reagiert das Oszilloskop auf SCPI-Befehle über LAN (Standard Commands for Programmable Instruments), was bedeutet, dass Python (pyvisa), die MATLAB Instrument Control Toolbox, LabVIEW und jedes andere VISA-fähige Tool das Oszilloskop über Skripte steuern können. SCPI läuft auch über USB-Device für PC-gebundene Automatisierung, wenn kein LAN verfügbar ist.
