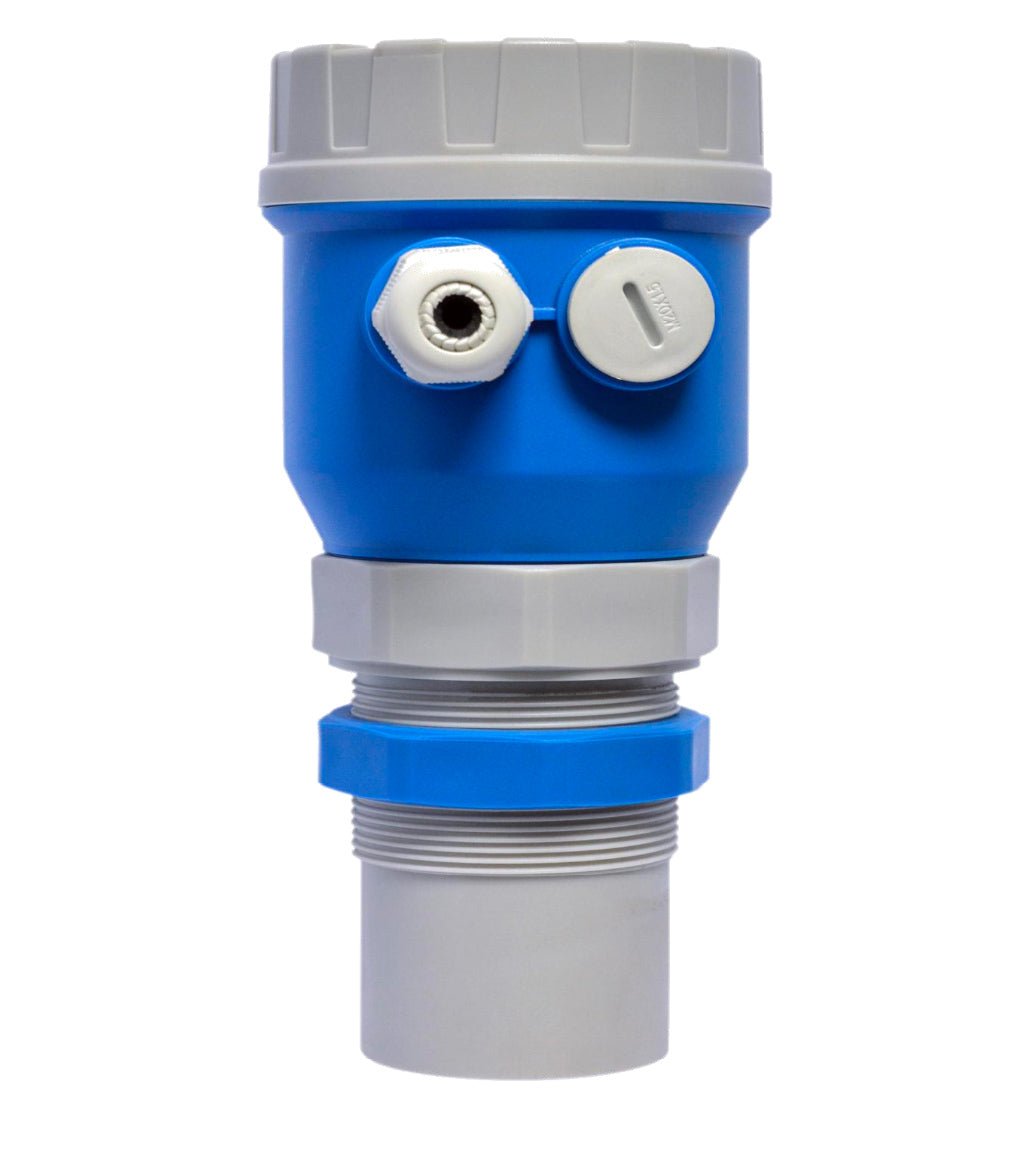

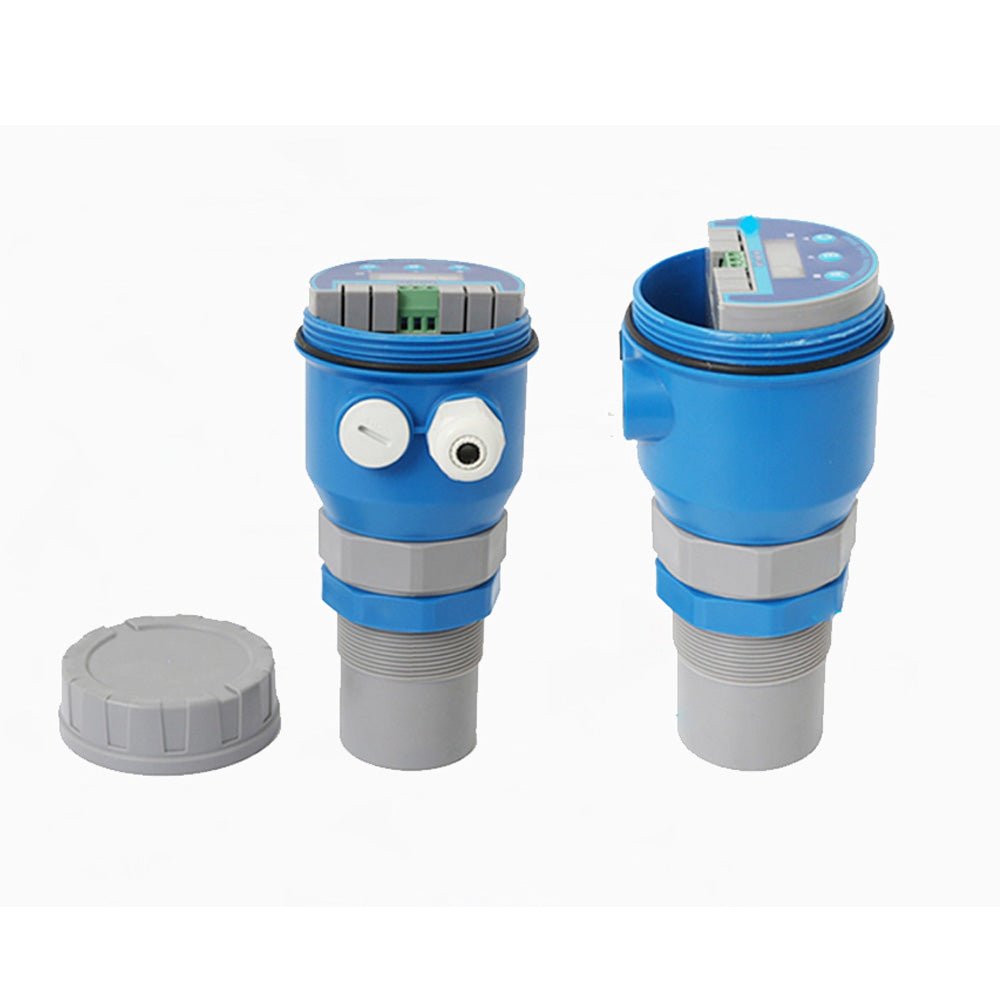

Integriertes Ultraschall-Füllstandsmessgerät
Herunterladen
Herunterladen
Das Ultraschall-Füllstandsmessgerät vereint die Stärken verschiedener Füllstandsmessinstrumente in einem vollständig digitalen und benutzerfreundlichen System.
Es bietet eine zuverlässige Füllstandsüberwachung, eine nahtlose Datenübertragung und eine intuitive Mensch-Maschine-Interaktion. Dank robuster Störfestigkeit, anpassbarer oberer und unterer Grenzwerte sowie Online-Ausgangsanpassungen unterstützt es die Vor-Ort-Anzeige und vielfältige Ausgangsoptionen, einschließlich Analog-, Schalt- und RS485-Schnittstellen für eine einfache Integration in Steuerungssysteme.
Durch die Konstruktion mit einem wasserdichten Gehäuse aus technischem Kunststoff und einem ABS-Sensor eignet es sich für diverse Füllstandsmessanwendungen. Zusätzliche Module wie RS485 und Stromausgang können für eine verbesserte Kompatibilität mit SPS hinzugefügt werden. Zu den Hauptmerkmalen gehören ein breiter DC12-24V-Spannungsbereich, Parametersicherung und -wiederherstellung, flexible Anpassung des Analogausgangs, Filtereinstellungen zur Rauschunterdrückung, anpassbare serielle Datenformate sowie eine einstellbare Impulsintensität zur Messung von Luftspalten oder Flüssigkeitsständen.
Hauptmerkmale:
- Breiter Betriebsspannungsbereich DC12-24V
- Sicherung und Wiederherstellung von Parametersätzen
- Freie Einstellung des Bereichs des Analogausgangs
- Einstellung eines Filterwerts zur Entfernung von Störungen
- Benutzerdefiniertes Datenformat der seriellen Schnittstelle
- Messung von Luftraum oder Flüssigkeitsstand
- Übertragene Impulsintensität von 1-15 je nach Arbeitsbedingungen einstellbar
Bestellhinweise:
Alle Inline-Wasserqualitätsmessgeräte und -sensoren werden direkt ab Werk versendet. Bitte planen Sie 10-15 Werktage für den Versand und die Bearbeitung ein.
Technische Daten
| Messbereich | 5, 8, 10, 12, 15 m |
| Genauigkeit | ±0,3 % |
| Blindzone | ＜0,3-0,5 m (je nach Bereich) |
| Anzeigeauflösung | 1 mm |
| Frequenz | 20~350 KHz |
| Stromversorgung | 12-24 VDC; Verbrauch: <1,5 W |
| Ausgang | 4~20 mA RL>600 Ω (Standard), 1~5 V \ 1~10 V |
| Kommunikation | RS485 |
| Relais | 2 NPN-Relais (AC: 5 A 250 V, DC: 10 A 24 V) |
| Material | ABS |
| Abmessungen | Φ92 mm × 198 mm × M60 |
| Schutzart | IP65 (andere optional) |
| Anschluss | Elektrische Schnittstelle: M20X1.5, Installation: M60X2 oder ￠61 mm |
Abholverfügbarkeit konnte nicht geladen werden.
Produktinformationen
Produktinformationen
Das Ultraschall-Füllstandsmessgerät vereint die Stärken verschiedener Füllstandsmessinstrumente in einem vollständig digitalen und benutzerfreundlichen System.
Es bietet eine zuverlässige Füllstandsüberwachung, eine nahtlose Datenübertragung und eine intuitive Mensch-Maschine-Interaktion. Dank robuster Störfestigkeit, anpassbarer oberer und unterer Grenzwerte sowie Online-Ausgangsanpassungen unterstützt es die Vor-Ort-Anzeige und vielfältige Ausgangsoptionen, einschließlich Analog-, Schalt- und RS485-Schnittstellen für eine einfache Integration in Steuerungssysteme.
Durch die Konstruktion mit einem wasserdichten Gehäuse aus technischem Kunststoff und einem ABS-Sensor eignet es sich für diverse Füllstandsmessanwendungen. Zusätzliche Module wie RS485 und Stromausgang können für eine verbesserte Kompatibilität mit SPS hinzugefügt werden. Zu den Hauptmerkmalen gehören ein breiter DC12-24V-Spannungsbereich, Parametersicherung und -wiederherstellung, flexible Anpassung des Analogausgangs, Filtereinstellungen zur Rauschunterdrückung, anpassbare serielle Datenformate sowie eine einstellbare Impulsintensität zur Messung von Luftspalten oder Flüssigkeitsständen.
Hauptmerkmale:
- Breiter Betriebsspannungsbereich DC12-24V
- Sicherung und Wiederherstellung von Parametersätzen
- Freie Einstellung des Bereichs des Analogausgangs
- Einstellung eines Filterwerts zur Entfernung von Störungen
- Benutzerdefiniertes Datenformat der seriellen Schnittstelle
- Messung von Luftraum oder Flüssigkeitsstand
- Übertragene Impulsintensität von 1-15 je nach Arbeitsbedingungen einstellbar
Bestellhinweise:
Alle Inline-Wasserqualitätsmessgeräte und -sensoren werden direkt ab Werk versendet. Bitte planen Sie 10-15 Werktage für den Versand und die Bearbeitung ein.
Technische Daten
| Messbereich | 5, 8, 10, 12, 15 m |
| Genauigkeit | ±0,3 % |
| Blindzone | ＜0,3-0,5 m (je nach Bereich) |
| Anzeigeauflösung | 1 mm |
| Frequenz | 20~350 KHz |
| Stromversorgung | 12-24 VDC; Verbrauch: <1,5 W |
| Ausgang | 4~20 mA RL>600 Ω (Standard), 1~5 V \ 1~10 V |
| Kommunikation | RS485 |
| Relais | 2 NPN-Relais (AC: 5 A 250 V, DC: 10 A 24 V) |
| Material | ABS |
| Abmessungen | Φ92 mm × 198 mm × M60 |
| Schutzart | IP65 (andere optional) |
| Anschluss | Elektrische Schnittstelle: M20X1.5, Installation: M60X2 oder ￠61 mm |
