UDP6922B 100W 60V/5A Programmierbares DC-Schaltnetzteil
Produkthinweise: Kundenspezifische Optionen und Konfigurationen sind ebenfalls erhältlich. Bitte kontaktieren Sie uns, wenn Sie Hilfe bei Ihrer spezifischen Anwendung benötigen.
Herunterladen
Herunterladen
Das UDP6922B ist das Einstiegsmodell der programmierbaren DC-Schaltnetzteil-Familie UDP6900B von UNI-T – 100 W bei 60 V/5 A, mit demselben vollen Funktionsumfang (Auto-Range, Flankensteuerung, integriertes DVM, Web-Steuerung, Multi-Geräte-RS-485) wie seine leistungsstärkeren Geschwister.
Dimensioniert für die Evaluierung von Sensoren und Komponenten mit geringer Restwelligkeit, eingebettetes Prototyping und Testlaborarbeit in kleinen Teams, bei denen die Stromversorgung eines von mehreren Instrumenten und nicht das Hauptgerät ist.
Vollständige programmierbare Schnittstellenauswahl: USB-Gerät, USB-Host, RS-232, RS-485, LAN mit Web-Steuerung und externem analogen I/O – mit Unterstützung für SCPI-, Multi-SCPI- und Modbus-RTU-Befehle. Das integrierte 4½-stellige DVM überwacht einen zweiten Spannungspunkt am Prüfling ohne externes Instrument. Die Flankensteuerung konfiguriert Anstiegs- und Abfallraten unabhängig voneinander in den Modi Spannungsflanke (VSR) und Stromflanke (ISR) für sanftes Ein-/Ausschalten. Die Fernmessung (S+/S−) kompensiert den Spannungsabfall durch den Leitungswiderstand (IR-Drop) an den Messleitungen. Listenmodus und Verzögerungsfunktionen programmieren bis zu 512 Spannungs-/Strom-/Zeitgruppen, die im internen Flash-Speicher oder auf USB gespeichert werden.
Über den gesamten Design-, Debug- und Deployment-Lebenszyklus™
Design. Die Beschaffung des Labornetzteils für die Charakterisierung von Sensoren und Komponenten mit geringem Stromverbrauch ist die erste Entscheidung. 100 W bei 60 V / 5 A mit einer Auflösung von 1 mV / 0,1 mA decken den benötigten Bereich ab, einschließlich der Vierleiter-Messung und des flankengesteuerten Starts, die bei Prüflingen ab dem ersten Einschalten erforderlich sind. Programmierbar über die Frontplatte oder per Fernzugriff – Listenmodus, Flankensteuerung, OVP/OCP und DVM sind erstklassige Steuerfunktionen, keine versteckten Menüoptionen.
Debug. Bei der Validierung ersetzen das 4½-stellige DVM und der 512-Gruppen-Listenmodus ein zweites DMM und einen externen Sequenzer. Erfassen Sie Einschaltprofile, automatisieren Sie Sweeps und zeichnen Sie den Spannungsdrift auf der Prüflingsseite während der Versorgung auf – ohne die Frontplatte des Netzteils zu verlassen oder den Testaufbau umbauen zu müssen.
Deploy. Go/No-Go-Produktionstests laufen über LAN mit SCPI, Multi-SCPI oder Modbus RTU. Der Webserver bietet einem geteilten Laborplatz Fernzugriff, ohne dass eine Host-Software installiert werden muss. RS-485 Multi-Geräte-Vernetzung skaliert die Station entsprechend den Durchsatzanforderungen. Vom ersten Prototyp bis zur Produktionsverifizierung – Design, Debug, Deploy.
- 100 W Auto-Range-Ausgang (0–60 V, 0–5 A) — Flexible U/I-Kombinationen innerhalb der Nennleistung. Ein Netzteil deckt mehrere Testkonfigurationen ab.
- Hohe Genauigkeit & geringe Restwelligkeit — 1 mV/0,1 mA Auflösung bei geringer Restwelligkeit und niedrigem Rauschen für empfindliche Prüflinge.
- OVP/OCP-Schutz — Unabhängiger Überspannungs- und Überstromschutz mit konfigurierbaren Schwellenwerten schützt die zu testenden Geräte.
- Listenmodus & Verzögerungsfunktion — Programmierung von Spannungs-/Stromsequenzen mit konfigurierbarem Zeitverlauf für automatisierte Testprofile und Batterieladesimulationen.
- Flankensteuerung — Konfigurierbare Anstiegs-/Abfallraten für sanftes Ein-/Ausschalten zur Vermeidung von Einschaltstromschäden an empfindlichen Lasten.
- Remote Sense — Vierleiter-Messung kompensiert den Spannungsabfall in den Messleitungen und stellt die Genauigkeit an den Lastanschlüssen sicher.
- Integriertes DVM — Unabhängiges digitales Voltmeter zur Überwachung eines zweiten Spannungspunkts ohne zusätzliche Ausrüstung.
- Web-Fernsteuerung & Multi-Geräte — Browserbasierte Steuerung via LAN. Master/Slave-Kommunikation für Reihen-/Parallelschaltungen mehrerer Einheiten.
Schnittstelle an der Frontplatte

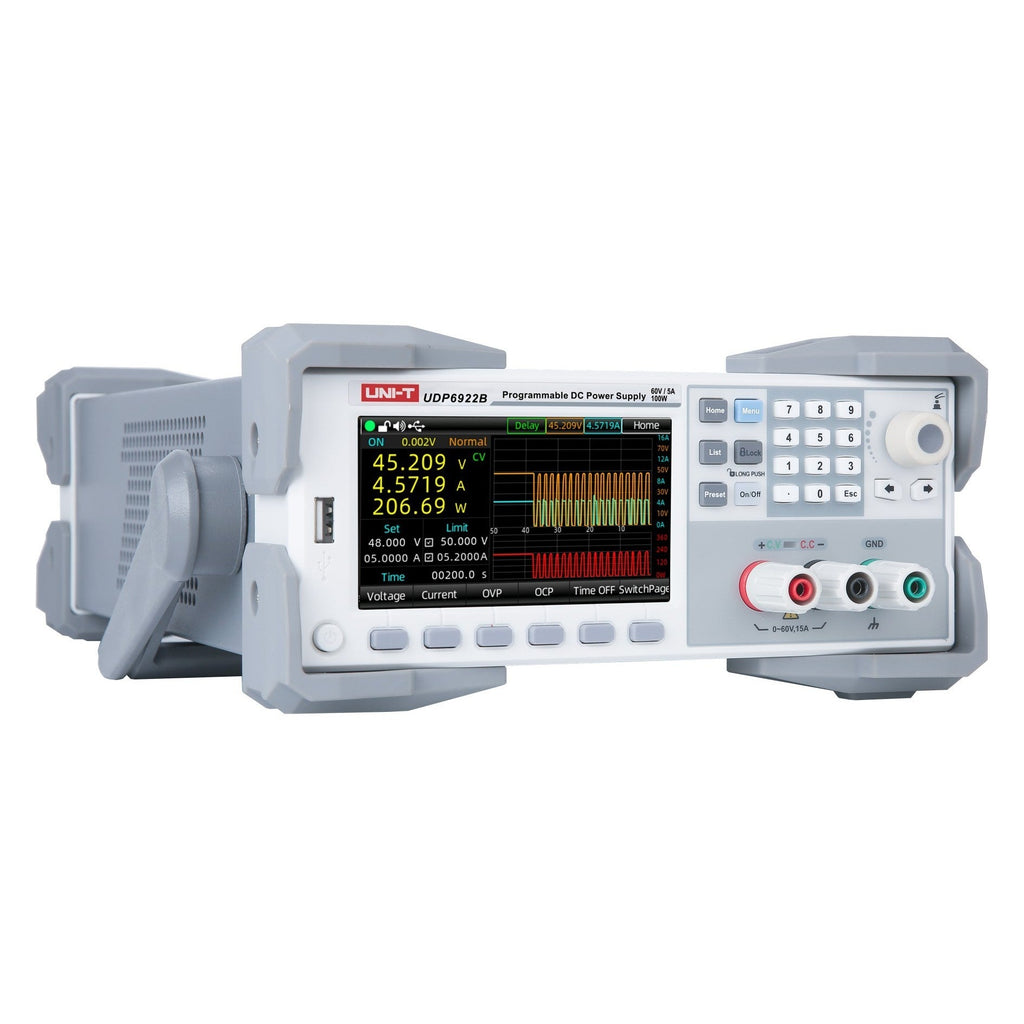

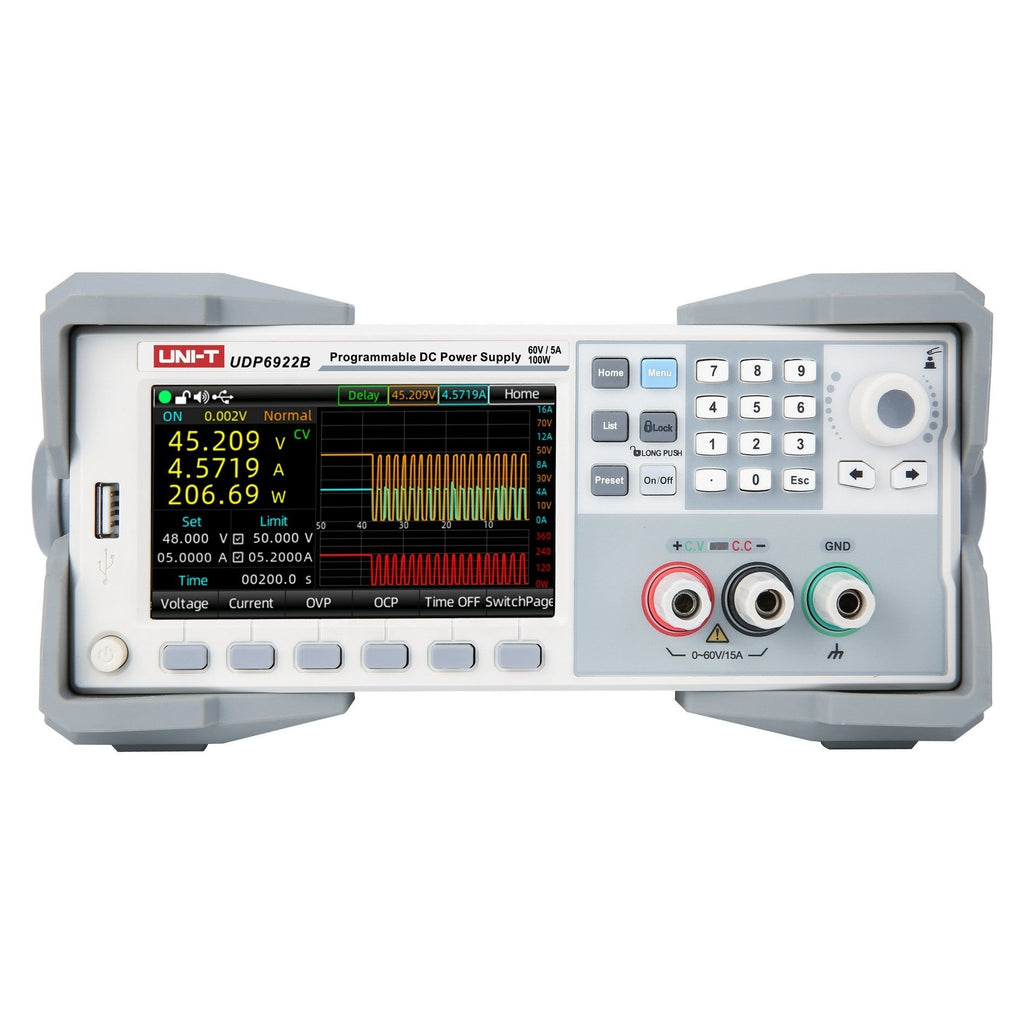

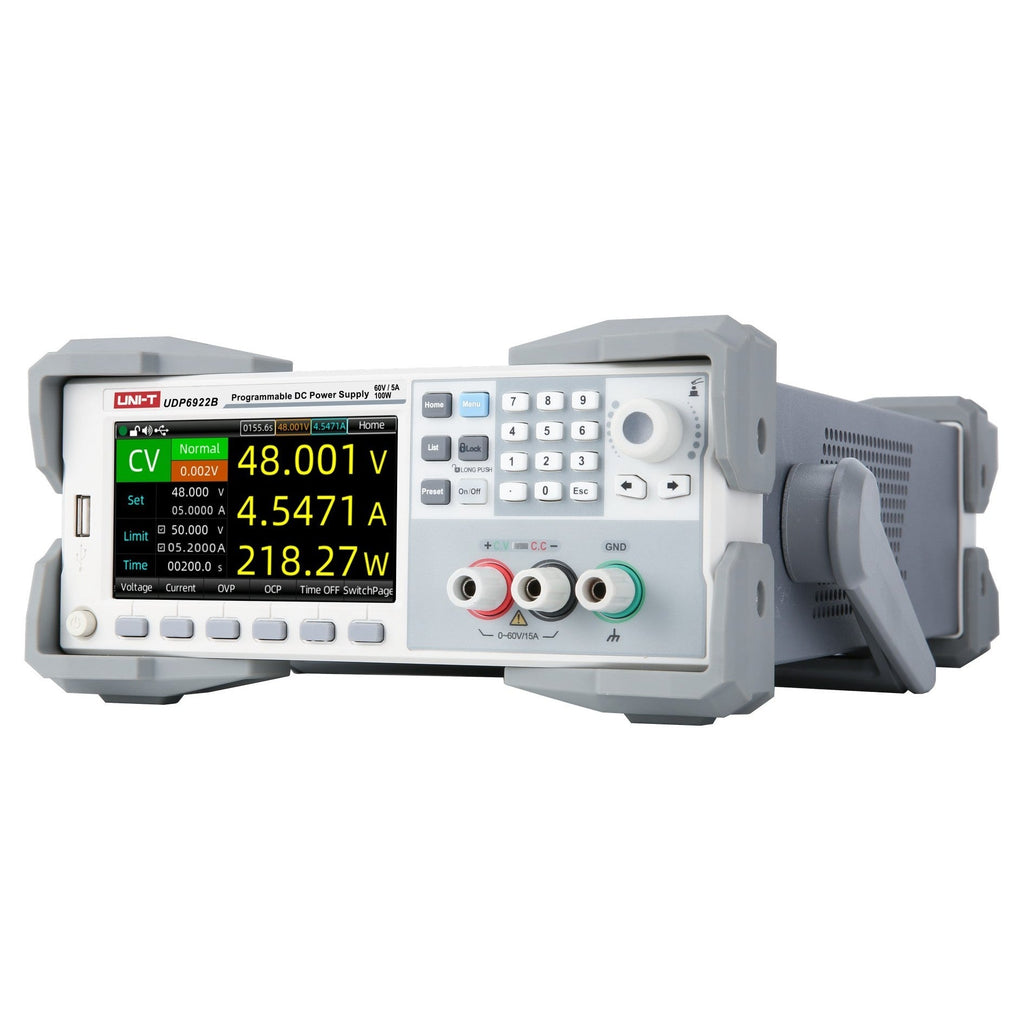

Ein 4,3-Zoll-Echtfarb-LCD zeigt die eingestellte Spannung und den Strom neben den tatsächlichen Ausgangswerten an, wobei die Ausgangsleistung in Echtzeit berechnet und dargestellt wird. Die numerische Tastatur stellt Werte direkt ein, ohne tief in Menüs einzutauchen; der Drehgeber ermöglicht eine Feinabstimmung, wenn eine kleine Anpassung schneller ist als das Tippen. Softkeys sind den tatsächlich genutzten Funktionen zugeordnet – Listenmodus, Flanke, OVP/OCP oder DVM –, anstatt sie in verschachtelten Menüs zu verstecken. Der Ausgang ist über eine dedizierte Hardware-Taste aktivierbar, die immer sichtbar ist, um Fehlbedienungen zu vermeiden.
Remote Sense
Lange Messleitungen verursachen Spannungsabfälle. Bei höheren Strömen ist der Abfall kein Rundungsfehler mehr – eine Last von 10 A über einen Meter 16-AWG-Kabel führt dazu, dass etwa 50 mV weniger am Verbraucher ankommen, als am Netzteil eingestellt. Die UDP6900-Serie korrigiert dies mit einer Vierleiter-Fernmessung: Verbinden Sie die + und − Anschlüsse des Ausgangs über die stromführenden Kabel mit der Last und führen Sie ein separates Paar von S+ und S− direkt zum Prüfling. Der Regelpunkt des Netzteils verschiebt sich von den eigenen Anschlüssen zu denen der Last – und der 1 V SENSE-Kompensationsspielraum hält die Spannung dort präzise, wo sie wirklich zählt.
Überspannungs-/Überstromschutz (OVP/OCP)
Unabhängige Überspannungs- und Überstromschwellenwerte, beide über die Frontplatte einstellbar. Wenn ein Grenzwert überschritten wird, schaltet das Netzteil den Ausgang ab und zeigt den Auslöser auf dem LCD an – die Art von eindeutigem Fehlerzustand, der wichtig ist, wenn ein Ausfall des Prüflings während einer Charakterisierung über Nacht Hardware beschädigen oder einen Testlauf zunichtemachen könnte. Schwellenwerte bleiben nach dem Aus- und Einschalten sowie bei aktiver Tastensperre der Frontplatte für einen unbeaufsichtigten Betrieb erhalten.
Listenmodus und Verzögerungsfunktion
Der Listenmodus programmiert bis zu 512 Spannungs-/Strom-/Zeitgruppen, die sequenziell ausgeführt werden – nützlich bei 100 W für automatisierte Bias-Sweep-Charakterisierungen von Low-Power-Schaltungen, Sensor-Stromverbrauchsprofilierung oder programmierte Einschaltsequenzen für IoT-Prüflinge. Die Verzögerungsfunktion programmiert Ein-/Ausschaltsequenzen für Power-Cycling-Zuverlässigkeitstests. Beide Modi können im Flash-Speicher oder auf USB in den Formaten .lst.csv und .dly.csv gespeichert werden – in Excel öffnen, bearbeiten, neu laden. Kein herstellerspezifischer Editor erforderlich.
Optionen für Flankenmodi
Drei konfigurierbare Flankenmodi – Normal, Spannungsflanke (VSR) und Stromflanke (ISR) – ermöglichen dem Netzteil das Hochfahren zum Betriebspunkt mit kontrollierter Geschwindigkeit. Bei 100 W und 60 V ist die Flankensteuerung besonders wichtig für empfindliche analoge Prüflinge und Prototypen in Messqualität, bei denen Sprungtransienten im Grundrauschen sichtbar sind. Normalmodus für schnelles Einschwingen; VSR für sanften Start bei kapazitiven Lasten; ISR für strombegrenztes Anlaufen.Auto-Range-Funktionalität
Innerhalb des 100-W-Bereichs konfiguriert sich der Ausgang bei Bedarf über die U/I-Ebene um: 60 V bei 1,67 A für die Charakterisierung von High-Side-Schaltern, 5 A bei 20 V für die Versorgung von Gate-Treibern oder jede Kombination dazwischen. Ein Netzteil deckt die Laborplätze ab, für die ein festes lineares 0–30 V × 0–3 A Netzteil normalerweise zwei Geräte benötigen würde. Die U-I-Kurve der UDP6900-Serie ersetzt einen Stapel kleiner Festspannungsnetzteile durch ein einziges Auto-Range-Instrument, das über ein Leistungslimit gesteuert wird, nicht durch einen Hardware-Bereichsschalter.Integriertes digitales Voltmeter (DVM)

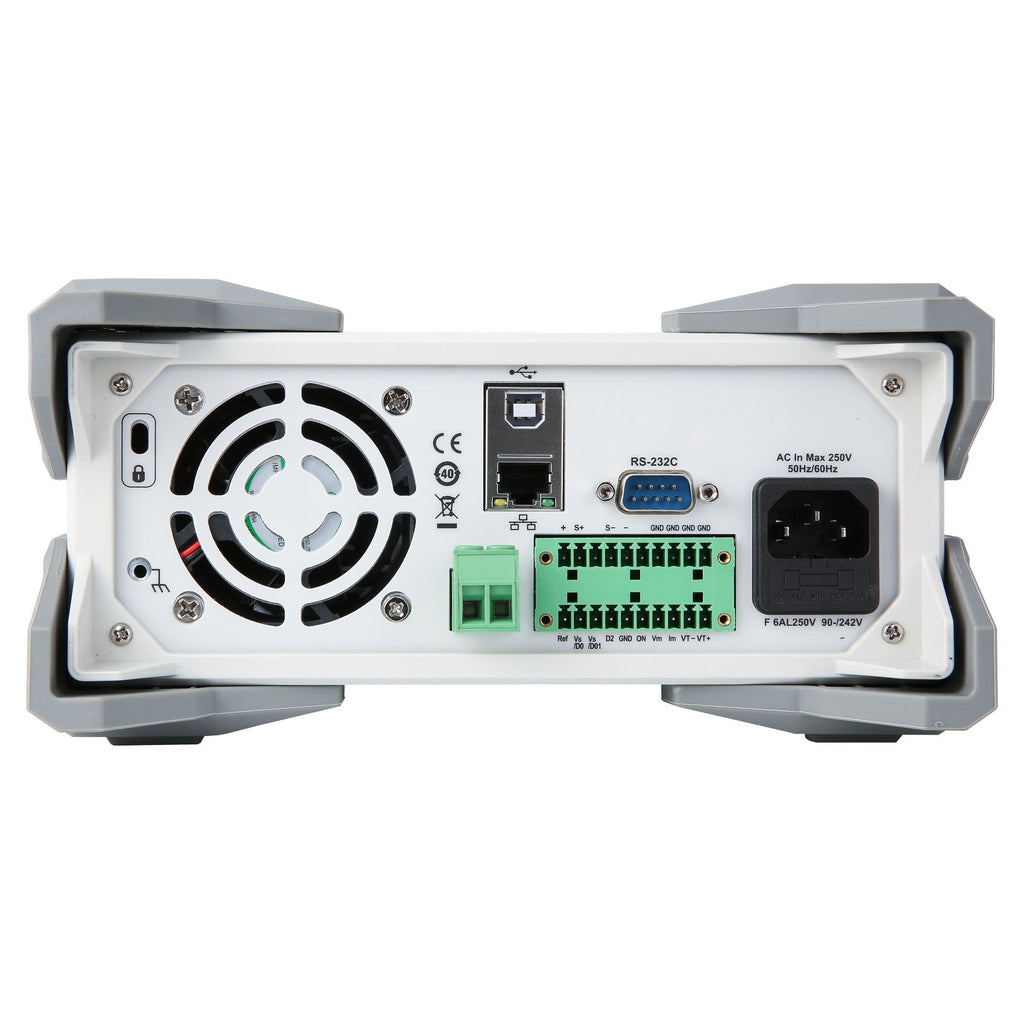

Ein integriertes 4½-stelliges Voltmeter misst die DC-Spannung an einem separaten Paar an der Rückseite und wird neben den eigenen Messwerten des Netzteils auf dem LCD angezeigt. Für ein Bench-Szenario mit zwei Schienen – bei dem die geregelte DC-Spannung der Last gemessen wird, während das Netzteil diese speist – macht das DVM ein zweites Instrument überflüssig. Der Bereich liegt bei 0,001–65,000 V bei den 60-V-Modellen und bis zu 160 V bei UDP6933B und UDP6953B.Mehrere Hauptmenüoptionen
Die Struktur des Hauptmenüs ist bewusst flach gehalten. Fünf Bereiche auf oberster Ebene – Monitor, Systemeinstellungen, Benutzergruppe, Ausgangseinstellungen, Sprache – sind jeweils ein oder zwei Tastendrücke von der Frontplatte entfernt. Monitor zeigt Live-Werte für U/I/P/DVM mit kanalbezogenen Alarmen an, wenn Sollbedingungen abweichen. Ausgangseinstellungen konfigurieren den Betriebsmodus, das Startverhalten und die Flankensteuerung. Systemeinstellungen umfassen Hintergrundbeleuchtung, Ton, RS-232/Netzwerk und eine Wiederherstellung der Werkseinstellungen. Die Menühierarchie überschreitet niemals zwei Ebenen – Tiefe behindert die Arbeit an der Frontplatte, und das UDP6900 erfordert vom Anwender kein Auswendiglernen von Baumstrukturen.Computersoftware und Fernsteuerung
Die UDP6900-Serie wird mit kostenloser PC-Steuersoftware geliefert – der UNI-T UDP9000-Host-Anwendung, die für die gesamte programmierbare PSU-Reihe einheitlich ist. Stellen Sie Spannung und Strom aus der Ferne ein, protokollieren Sie Messwerte, sequenzieren Sie Listen- und Verzögerungsprogramme und automatisieren Sie komplette Charakterisierungsläufe, ohne einen SCPI-Parser schreiben zu müssen. Für skriptbasierte Umgebungen spricht das Netzteil nativ SCPI, Multi-SCPI und Modbus RTU über USB-Gerät, RS-232, RS-485 oder LAN – wählen Sie den Bus, der zur Teststation passt.Multi-Geräte-Kommunikation
Die RS-485-Vernetzung verbindet mehrere UDP6900-Netzteile mit einem einzigen Host. Master/Slave-Konfigurationen ermöglichen eine Reihenschaltung für höhere Spannung oder eine Parallelschaltung für höheren Strom – nützlich für Multi-Rail-Laboraufbauten oder wenn eine einzelne Teststation mehr Gesamtleistung benötigt, als ein Gehäuse liefert. Eine SCPI-Sitzung, viele Netzteile, synchronisierter Ausgang.Web-Steuerung
Die LAN-Verbindung ermöglicht den Zugriff auf einen eingebetteten Webserver – öffnen Sie die IP-Adresse des Netzteils in einem beliebigen Browser, um Parameter festzulegen, Listen- und Verzögerungsprogramme auszuführen und Systemeinstellungen zu konfigurieren. Keine Installation von Herstelleranwendungen auf dem Host-Rechner erforderlich, keine Treiberprobleme, wenn das Labor Linux oder ein Tablet als Workstation nutzt. Für geteilte Laborplätze und ferngesteuerte Automatisierung ist die Browser-Schnittstelle oft der sauberste Weg.Anwendungen
Evaluierung von Sensoren & Komponenten mit geringer Restwelligkeit
1 mV / 0,1 mA Einstellauflösung und ≤ 5 mVss Restwelligkeit eignen sich für die Charakterisierung von Operationsverstärkern, Sensormessungen und alle Präzisions-DC-Anwendungen, bei denen Netzteil-Restwelligkeit in den Ergebnissen sichtbar wird. Der Auto-Range-Ausgang reduziert die Anzahl der Festspannungsnetzteile auf dem Tisch.
Testlabor für kleine Teams & Beratung
Vollständiges SCPI/Multi-SCPI/Modbus über USB, RS-232, RS-485 und LAN lässt sich in VISA-basierte Test-Frameworks integrieren. Web-Steuerung von jedem Browser im Netzwerk erreichbar. RS-485-Multi-Geräte-Vernetzung ermöglicht synchronisierten Betrieb mehrerer Einheiten bei Laborerweiterungen.
F&E-Labor & Embedded-Prototyping
Das integrierte DVM überwacht einen zweiten Spannungspunkt am Prüfling ohne zusätzliches Instrument. Auto-Range deckt Hochspannungs-/Niedrigstrom- sowie Niederspannungs-/Hochstromtests mit einem Gerät ab. Der Listenmodus programmiert Spannungs-/Stromsequenzen für automatisierte Testprofile.
IoT- & Batterieverbrauchsanalyse
Strommessung mit 0,1 mA Auflösung erfasst Schlafmodus- und Standby-Verhalten. Die Flankensteuerung sorgt für sanftes Einlaufen, um Einschaltstromschäden zu verhindern. Programmierbare Listenausgänge simulieren Batterie-Entladekurven.
Spezifikationen
| Ausgangsspannung | 0–60 V |
| Ausgangsstrom | 0–5 A |
| Ausgangsleistung | 100 W |
| Lastregelung (Spannung) | ≤ 0,01% + 3 mV |
| Lastregelung (Strom) | ≤ 0,05% + 2 mA |
| Netzregelung (Spannung) | ≤ 0,01% + 3 mV |
| Netzregelung (Strom) | ≤ 0,05% + 2 mA |
| Einstellauflösung (Spannung) | 1 mV |
| Einstellauflösung (Strom) | 0,1 mA |
| Rückleseauflösung (Spannung) | 0,1 mV (< 10 V), 1 mV (> 10 V) |
| Rückleseauflösung (Strom) | 0,1 mA |
| Einstellgenauigkeit (Spannung) | ≤ 0,03% + 5 mV |
| Einstellgenauigkeit (Strom) | ≤ 0,1% + 5 mA |
| Rücklesegenauigkeit (Spannung) | ≤ 0,03% + 5 mV |
| Rücklesegenauigkeit (Strom) | ≤ 0,1% + 5 mA |
| Restwelligkeit & Rauschen (Spannung) | ≤ 5 mVss |
| Restwelligkeit & Rauschen (Strom) | ≤ 5 mArms |
| Remote Sense Spannung | 1 V |
| Abmessungen (B × H × T) | 215 × 88 × 373,7 mm |
| Gewicht | 4,0 kg |
Optionen & Zubehör
Im Lieferumfang enthalten:
- Netzkabel
- Englische Download-Anleitung
- Mehrsprachiges Sicherheitshandbuch
- Kalibrierbericht (COC)
Häufig gestellte Fragen (FAQ)
Was bedeutet Auto-Range?
Auto-Range bedeutet, dass das Netzteil jede Spannungs-/Stromkombination innerhalb des spezifizierten 100-W-Bereichs liefert. Das UDP6922B kann 60 V bei reduziertem Strom oder 5 A bei reduzierter Spannung ausgeben – das Leistungslimit ist die Grenze, nicht feststehende, voneinander unabhängige U/I-Maxima.
Was ist der Unterschied zwischen der UDP6700- und der UDP6900B-Serie?
Diese Familie (UDP6900B) ist über der UDP6700 positioniert und bietet zusätzlich Auto-Range-Ausgang, Flankensteuerung, integriertes DVM, Web-Steuerung über LAN, RS-485 für Multi-Geräte-Vernetzung, USB-Gerät, Modbus RTU und externe analoge Steuerung. Die UDP6700 bietet den Kernfunktionsumfang aus CV/CC + Listenmodus + Fernkompensation mit RS-232 SCPI zu einem niedrigeren Preis.
Kann ich mehrere UDP6900B-Einheiten für höhere Leistung verbinden?
Ja. Die Multi-Geräte-Kommunikation via RS-485 ermöglicht Master/Slave-Konfigurationen – verbinden Sie Einheiten in Reihe für höhere Spannung oder parallel für höheren Strom, steuerbar von einem Master oder via SCPI-Befehlen.
Was gehört zum Lieferumfang des UDP6922B?
Das UDP6922B wird mit dem Gerät und einem Netzkabel ausgeliefert. Mess- und Sense-Leitungen sind separat erhältlich.
Abholverfügbarkeit konnte nicht geladen werden.
Produktinformationen
Produktinformationen
Das UDP6922B ist das Einstiegsmodell der programmierbaren DC-Schaltnetzteil-Familie UDP6900B von UNI-T – 100 W bei 60 V/5 A, mit demselben vollen Funktionsumfang (Auto-Range, Flankensteuerung, integriertes DVM, Web-Steuerung, Multi-Geräte-RS-485) wie seine leistungsstärkeren Geschwister.
Dimensioniert für die Evaluierung von Sensoren und Komponenten mit geringer Restwelligkeit, eingebettetes Prototyping und Testlaborarbeit in kleinen Teams, bei denen die Stromversorgung eines von mehreren Instrumenten und nicht das Hauptgerät ist.
Vollständige programmierbare Schnittstellenauswahl: USB-Gerät, USB-Host, RS-232, RS-485, LAN mit Web-Steuerung und externem analogen I/O – mit Unterstützung für SCPI-, Multi-SCPI- und Modbus-RTU-Befehle. Das integrierte 4½-stellige DVM überwacht einen zweiten Spannungspunkt am Prüfling ohne externes Instrument. Die Flankensteuerung konfiguriert Anstiegs- und Abfallraten unabhängig voneinander in den Modi Spannungsflanke (VSR) und Stromflanke (ISR) für sanftes Ein-/Ausschalten. Die Fernmessung (S+/S−) kompensiert den Spannungsabfall durch den Leitungswiderstand (IR-Drop) an den Messleitungen. Listenmodus und Verzögerungsfunktionen programmieren bis zu 512 Spannungs-/Strom-/Zeitgruppen, die im internen Flash-Speicher oder auf USB gespeichert werden.
Über den gesamten Design-, Debug- und Deployment-Lebenszyklus™
Design. Die Beschaffung des Labornetzteils für die Charakterisierung von Sensoren und Komponenten mit geringem Stromverbrauch ist die erste Entscheidung. 100 W bei 60 V / 5 A mit einer Auflösung von 1 mV / 0,1 mA decken den benötigten Bereich ab, einschließlich der Vierleiter-Messung und des flankengesteuerten Starts, die bei Prüflingen ab dem ersten Einschalten erforderlich sind. Programmierbar über die Frontplatte oder per Fernzugriff – Listenmodus, Flankensteuerung, OVP/OCP und DVM sind erstklassige Steuerfunktionen, keine versteckten Menüoptionen.
Debug. Bei der Validierung ersetzen das 4½-stellige DVM und der 512-Gruppen-Listenmodus ein zweites DMM und einen externen Sequenzer. Erfassen Sie Einschaltprofile, automatisieren Sie Sweeps und zeichnen Sie den Spannungsdrift auf der Prüflingsseite während der Versorgung auf – ohne die Frontplatte des Netzteils zu verlassen oder den Testaufbau umbauen zu müssen.
Deploy. Go/No-Go-Produktionstests laufen über LAN mit SCPI, Multi-SCPI oder Modbus RTU. Der Webserver bietet einem geteilten Laborplatz Fernzugriff, ohne dass eine Host-Software installiert werden muss. RS-485 Multi-Geräte-Vernetzung skaliert die Station entsprechend den Durchsatzanforderungen. Vom ersten Prototyp bis zur Produktionsverifizierung – Design, Debug, Deploy.
- 100 W Auto-Range-Ausgang (0–60 V, 0–5 A) — Flexible U/I-Kombinationen innerhalb der Nennleistung. Ein Netzteil deckt mehrere Testkonfigurationen ab.
- Hohe Genauigkeit & geringe Restwelligkeit — 1 mV/0,1 mA Auflösung bei geringer Restwelligkeit und niedrigem Rauschen für empfindliche Prüflinge.
- OVP/OCP-Schutz — Unabhängiger Überspannungs- und Überstromschutz mit konfigurierbaren Schwellenwerten schützt die zu testenden Geräte.
- Listenmodus & Verzögerungsfunktion — Programmierung von Spannungs-/Stromsequenzen mit konfigurierbarem Zeitverlauf für automatisierte Testprofile und Batterieladesimulationen.
- Flankensteuerung — Konfigurierbare Anstiegs-/Abfallraten für sanftes Ein-/Ausschalten zur Vermeidung von Einschaltstromschäden an empfindlichen Lasten.
- Remote Sense — Vierleiter-Messung kompensiert den Spannungsabfall in den Messleitungen und stellt die Genauigkeit an den Lastanschlüssen sicher.
- Integriertes DVM — Unabhängiges digitales Voltmeter zur Überwachung eines zweiten Spannungspunkts ohne zusätzliche Ausrüstung.
- Web-Fernsteuerung & Multi-Geräte — Browserbasierte Steuerung via LAN. Master/Slave-Kommunikation für Reihen-/Parallelschaltungen mehrerer Einheiten.
Schnittstelle an der Frontplatte
Ein 4,3-Zoll-Echtfarb-LCD zeigt die eingestellte Spannung und den Strom neben den tatsächlichen Ausgangswerten an, wobei die Ausgangsleistung in Echtzeit berechnet und dargestellt wird. Die numerische Tastatur stellt Werte direkt ein, ohne tief in Menüs einzutauchen; der Drehgeber ermöglicht eine Feinabstimmung, wenn eine kleine Anpassung schneller ist als das Tippen. Softkeys sind den tatsächlich genutzten Funktionen zugeordnet – Listenmodus, Flanke, OVP/OCP oder DVM –, anstatt sie in verschachtelten Menüs zu verstecken. Der Ausgang ist über eine dedizierte Hardware-Taste aktivierbar, die immer sichtbar ist, um Fehlbedienungen zu vermeiden.
Remote Sense
Lange Messleitungen verursachen Spannungsabfälle. Bei höheren Strömen ist der Abfall kein Rundungsfehler mehr – eine Last von 10 A über einen Meter 16-AWG-Kabel führt dazu, dass etwa 50 mV weniger am Verbraucher ankommen, als am Netzteil eingestellt. Die UDP6900-Serie korrigiert dies mit einer Vierleiter-Fernmessung: Verbinden Sie die + und − Anschlüsse des Ausgangs über die stromführenden Kabel mit der Last und führen Sie ein separates Paar von S+ und S− direkt zum Prüfling. Der Regelpunkt des Netzteils verschiebt sich von den eigenen Anschlüssen zu denen der Last – und der 1 V SENSE-Kompensationsspielraum hält die Spannung dort präzise, wo sie wirklich zählt.
Überspannungs-/Überstromschutz (OVP/OCP)
Unabhängige Überspannungs- und Überstromschwellenwerte, beide über die Frontplatte einstellbar. Wenn ein Grenzwert überschritten wird, schaltet das Netzteil den Ausgang ab und zeigt den Auslöser auf dem LCD an – die Art von eindeutigem Fehlerzustand, der wichtig ist, wenn ein Ausfall des Prüflings während einer Charakterisierung über Nacht Hardware beschädigen oder einen Testlauf zunichtemachen könnte. Schwellenwerte bleiben nach dem Aus- und Einschalten sowie bei aktiver Tastensperre der Frontplatte für einen unbeaufsichtigten Betrieb erhalten.
Listenmodus und Verzögerungsfunktion
Der Listenmodus programmiert bis zu 512 Spannungs-/Strom-/Zeitgruppen, die sequenziell ausgeführt werden – nützlich bei 100 W für automatisierte Bias-Sweep-Charakterisierungen von Low-Power-Schaltungen, Sensor-Stromverbrauchsprofilierung oder programmierte Einschaltsequenzen für IoT-Prüflinge. Die Verzögerungsfunktion programmiert Ein-/Ausschaltsequenzen für Power-Cycling-Zuverlässigkeitstests. Beide Modi können im Flash-Speicher oder auf USB in den Formaten .lst.csv und .dly.csv gespeichert werden – in Excel öffnen, bearbeiten, neu laden. Kein herstellerspezifischer Editor erforderlich.
Optionen für Flankenmodi
Drei konfigurierbare Flankenmodi – Normal, Spannungsflanke (VSR) und Stromflanke (ISR) – ermöglichen dem Netzteil das Hochfahren zum Betriebspunkt mit kontrollierter Geschwindigkeit. Bei 100 W und 60 V ist die Flankensteuerung besonders wichtig für empfindliche analoge Prüflinge und Prototypen in Messqualität, bei denen Sprungtransienten im Grundrauschen sichtbar sind. Normalmodus für schnelles Einschwingen; VSR für sanften Start bei kapazitiven Lasten; ISR für strombegrenztes Anlaufen.Auto-Range-Funktionalität
Innerhalb des 100-W-Bereichs konfiguriert sich der Ausgang bei Bedarf über die U/I-Ebene um: 60 V bei 1,67 A für die Charakterisierung von High-Side-Schaltern, 5 A bei 20 V für die Versorgung von Gate-Treibern oder jede Kombination dazwischen. Ein Netzteil deckt die Laborplätze ab, für die ein festes lineares 0–30 V × 0–3 A Netzteil normalerweise zwei Geräte benötigen würde. Die U-I-Kurve der UDP6900-Serie ersetzt einen Stapel kleiner Festspannungsnetzteile durch ein einziges Auto-Range-Instrument, das über ein Leistungslimit gesteuert wird, nicht durch einen Hardware-Bereichsschalter.Integriertes digitales Voltmeter (DVM)
Ein integriertes 4½-stelliges Voltmeter misst die DC-Spannung an einem separaten Paar an der Rückseite und wird neben den eigenen Messwerten des Netzteils auf dem LCD angezeigt. Für ein Bench-Szenario mit zwei Schienen – bei dem die geregelte DC-Spannung der Last gemessen wird, während das Netzteil diese speist – macht das DVM ein zweites Instrument überflüssig. Der Bereich liegt bei 0,001–65,000 V bei den 60-V-Modellen und bis zu 160 V bei UDP6933B und UDP6953B.Mehrere Hauptmenüoptionen
Die Struktur des Hauptmenüs ist bewusst flach gehalten. Fünf Bereiche auf oberster Ebene – Monitor, Systemeinstellungen, Benutzergruppe, Ausgangseinstellungen, Sprache – sind jeweils ein oder zwei Tastendrücke von der Frontplatte entfernt. Monitor zeigt Live-Werte für U/I/P/DVM mit kanalbezogenen Alarmen an, wenn Sollbedingungen abweichen. Ausgangseinstellungen konfigurieren den Betriebsmodus, das Startverhalten und die Flankensteuerung. Systemeinstellungen umfassen Hintergrundbeleuchtung, Ton, RS-232/Netzwerk und eine Wiederherstellung der Werkseinstellungen. Die Menühierarchie überschreitet niemals zwei Ebenen – Tiefe behindert die Arbeit an der Frontplatte, und das UDP6900 erfordert vom Anwender kein Auswendiglernen von Baumstrukturen.Computersoftware und Fernsteuerung
Die UDP6900-Serie wird mit kostenloser PC-Steuersoftware geliefert – der UNI-T UDP9000-Host-Anwendung, die für die gesamte programmierbare PSU-Reihe einheitlich ist. Stellen Sie Spannung und Strom aus der Ferne ein, protokollieren Sie Messwerte, sequenzieren Sie Listen- und Verzögerungsprogramme und automatisieren Sie komplette Charakterisierungsläufe, ohne einen SCPI-Parser schreiben zu müssen. Für skriptbasierte Umgebungen spricht das Netzteil nativ SCPI, Multi-SCPI und Modbus RTU über USB-Gerät, RS-232, RS-485 oder LAN – wählen Sie den Bus, der zur Teststation passt.Multi-Geräte-Kommunikation
Die RS-485-Vernetzung verbindet mehrere UDP6900-Netzteile mit einem einzigen Host. Master/Slave-Konfigurationen ermöglichen eine Reihenschaltung für höhere Spannung oder eine Parallelschaltung für höheren Strom – nützlich für Multi-Rail-Laboraufbauten oder wenn eine einzelne Teststation mehr Gesamtleistung benötigt, als ein Gehäuse liefert. Eine SCPI-Sitzung, viele Netzteile, synchronisierter Ausgang.Web-Steuerung
Die LAN-Verbindung ermöglicht den Zugriff auf einen eingebetteten Webserver – öffnen Sie die IP-Adresse des Netzteils in einem beliebigen Browser, um Parameter festzulegen, Listen- und Verzögerungsprogramme auszuführen und Systemeinstellungen zu konfigurieren. Keine Installation von Herstelleranwendungen auf dem Host-Rechner erforderlich, keine Treiberprobleme, wenn das Labor Linux oder ein Tablet als Workstation nutzt. Für geteilte Laborplätze und ferngesteuerte Automatisierung ist die Browser-Schnittstelle oft der sauberste Weg.Anwendungen
Evaluierung von Sensoren & Komponenten mit geringer Restwelligkeit
1 mV / 0,1 mA Einstellauflösung und ≤ 5 mVss Restwelligkeit eignen sich für die Charakterisierung von Operationsverstärkern, Sensormessungen und alle Präzisions-DC-Anwendungen, bei denen Netzteil-Restwelligkeit in den Ergebnissen sichtbar wird. Der Auto-Range-Ausgang reduziert die Anzahl der Festspannungsnetzteile auf dem Tisch.
Testlabor für kleine Teams & Beratung
Vollständiges SCPI/Multi-SCPI/Modbus über USB, RS-232, RS-485 und LAN lässt sich in VISA-basierte Test-Frameworks integrieren. Web-Steuerung von jedem Browser im Netzwerk erreichbar. RS-485-Multi-Geräte-Vernetzung ermöglicht synchronisierten Betrieb mehrerer Einheiten bei Laborerweiterungen.
F&E-Labor & Embedded-Prototyping
Das integrierte DVM überwacht einen zweiten Spannungspunkt am Prüfling ohne zusätzliches Instrument. Auto-Range deckt Hochspannungs-/Niedrigstrom- sowie Niederspannungs-/Hochstromtests mit einem Gerät ab. Der Listenmodus programmiert Spannungs-/Stromsequenzen für automatisierte Testprofile.
IoT- & Batterieverbrauchsanalyse
Strommessung mit 0,1 mA Auflösung erfasst Schlafmodus- und Standby-Verhalten. Die Flankensteuerung sorgt für sanftes Einlaufen, um Einschaltstromschäden zu verhindern. Programmierbare Listenausgänge simulieren Batterie-Entladekurven.
Spezifikationen
| Ausgangsspannung | 0–60 V |
| Ausgangsstrom | 0–5 A |
| Ausgangsleistung | 100 W |
| Lastregelung (Spannung) | ≤ 0,01% + 3 mV |
| Lastregelung (Strom) | ≤ 0,05% + 2 mA |
| Netzregelung (Spannung) | ≤ 0,01% + 3 mV |
| Netzregelung (Strom) | ≤ 0,05% + 2 mA |
| Einstellauflösung (Spannung) | 1 mV |
| Einstellauflösung (Strom) | 0,1 mA |
| Rückleseauflösung (Spannung) | 0,1 mV (< 10 V), 1 mV (> 10 V) |
| Rückleseauflösung (Strom) | 0,1 mA |
| Einstellgenauigkeit (Spannung) | ≤ 0,03% + 5 mV |
| Einstellgenauigkeit (Strom) | ≤ 0,1% + 5 mA |
| Rücklesegenauigkeit (Spannung) | ≤ 0,03% + 5 mV |
| Rücklesegenauigkeit (Strom) | ≤ 0,1% + 5 mA |
| Restwelligkeit & Rauschen (Spannung) | ≤ 5 mVss |
| Restwelligkeit & Rauschen (Strom) | ≤ 5 mArms |
| Remote Sense Spannung | 1 V |
| Abmessungen (B × H × T) | 215 × 88 × 373,7 mm |
| Gewicht | 4,0 kg |
Optionen & Zubehör
Im Lieferumfang enthalten:
- Netzkabel
- Englische Download-Anleitung
- Mehrsprachiges Sicherheitshandbuch
- Kalibrierbericht (COC)
Häufig gestellte Fragen (FAQ)
Was bedeutet Auto-Range?
Auto-Range bedeutet, dass das Netzteil jede Spannungs-/Stromkombination innerhalb des spezifizierten 100-W-Bereichs liefert. Das UDP6922B kann 60 V bei reduziertem Strom oder 5 A bei reduzierter Spannung ausgeben – das Leistungslimit ist die Grenze, nicht feststehende, voneinander unabhängige U/I-Maxima.
Was ist der Unterschied zwischen der UDP6700- und der UDP6900B-Serie?
Diese Familie (UDP6900B) ist über der UDP6700 positioniert und bietet zusätzlich Auto-Range-Ausgang, Flankensteuerung, integriertes DVM, Web-Steuerung über LAN, RS-485 für Multi-Geräte-Vernetzung, USB-Gerät, Modbus RTU und externe analoge Steuerung. Die UDP6700 bietet den Kernfunktionsumfang aus CV/CC + Listenmodus + Fernkompensation mit RS-232 SCPI zu einem niedrigeren Preis.
Kann ich mehrere UDP6900B-Einheiten für höhere Leistung verbinden?
Ja. Die Multi-Geräte-Kommunikation via RS-485 ermöglicht Master/Slave-Konfigurationen – verbinden Sie Einheiten in Reihe für höhere Spannung oder parallel für höheren Strom, steuerbar von einem Master oder via SCPI-Befehlen.
Was gehört zum Lieferumfang des UDP6922B?
Das UDP6922B wird mit dem Gerät und einem Netzkabel ausgeliefert. Mess- und Sense-Leitungen sind separat erhältlich.
Beschreibung
Beschreibung
