EM7000 | Analog-Multimeter - Hochempfindlicher FET zur Messung niedriger Kapazitäten
Regulärer Preis
$141.79 USD
Angebotspreis
Regulärer Preis
Versandkosten werden beim Checkout berechnet.
Herunterladen
Herunterladen

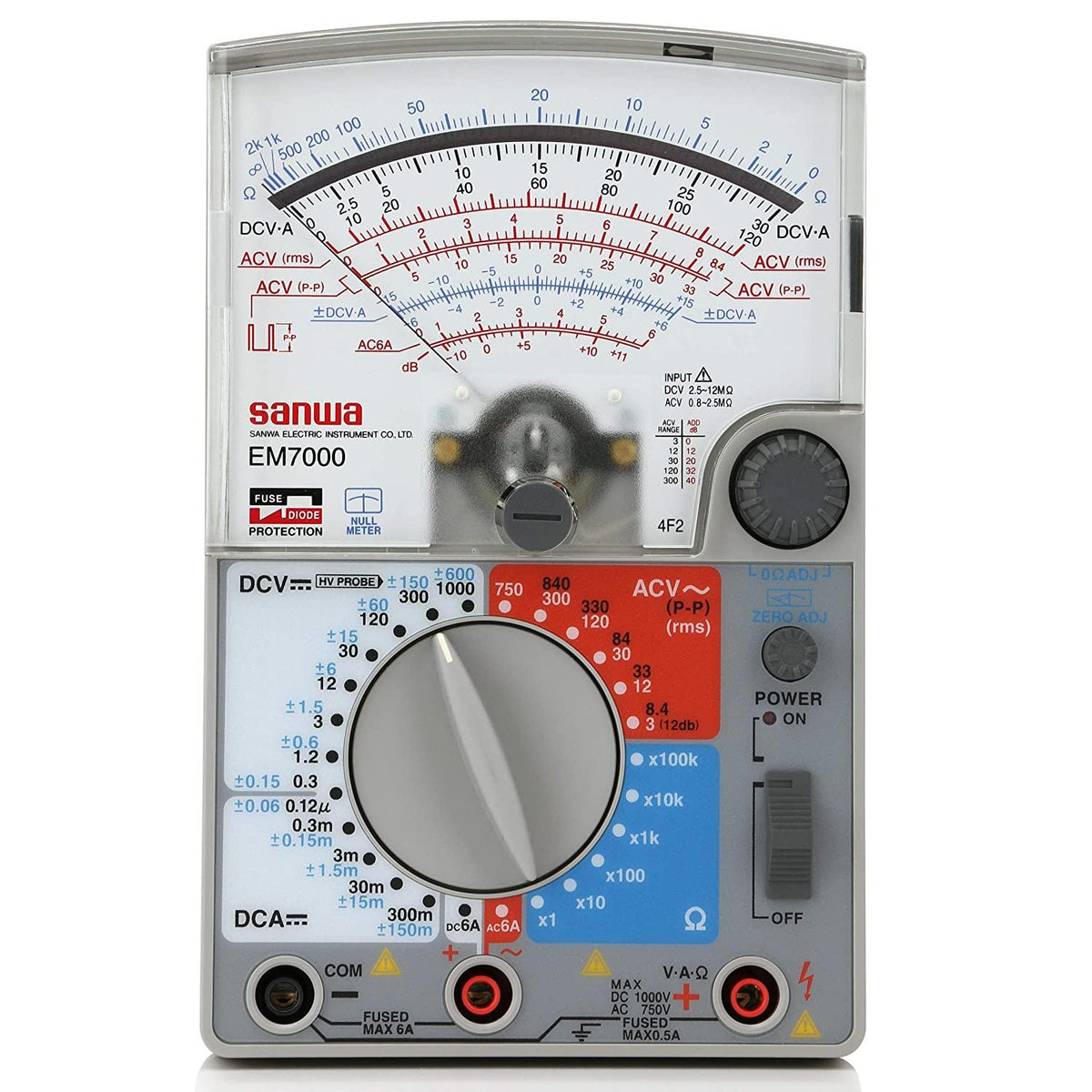

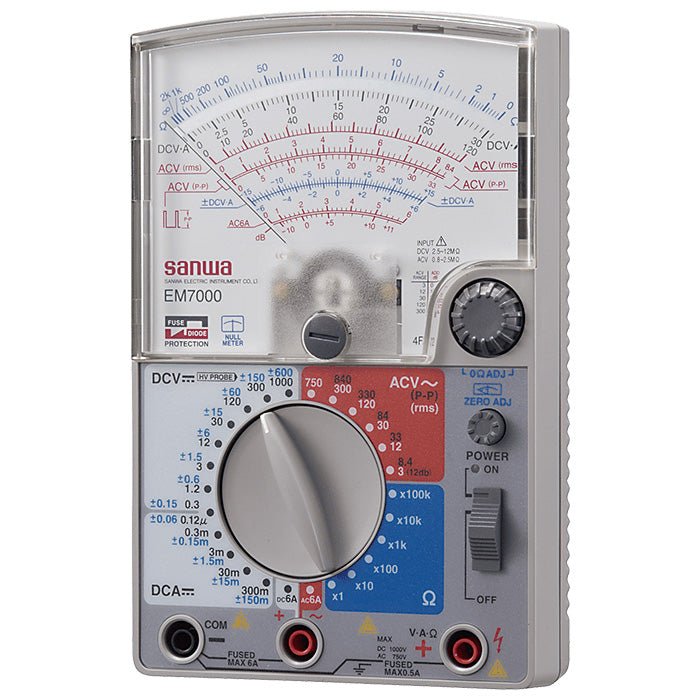

Das Sanwa EM7000 ist ein hochempfindliches analoges FET-Elektronik-Multimeter.
Das EM7000 ist ein analoges FET-Multimeter (Feldeffekttransistor) mit Nullpunkt-Skala, das sich hervorragend zum Testen von leistungsschwachen Schaltkreisen eignet. Es verfügt über eine Genauigkeit von ±3,0 % des Skalenendwerts und kann zudem die Spitze-Spitze-Werte eines Eingangssignals (Dreieck- oder Rechteckwelle) bei einem Tastverhältnis von über 20 % messen. Das Gerät ist außerdem in der Lage, Widerstände bis zu 200 MΩ zu messen und ist bei der Messung von Kapazitäten mit geringeren Werten sehr empfindlich. Es wird empfohlen, das Gerät in einer Umgebung mit einer Temperatur von weniger als 40 Grad Celsius bei einer maximalen Höhe von 2000 m in Innenräumen und einem Verschmutzungsgrad II zu verwenden.

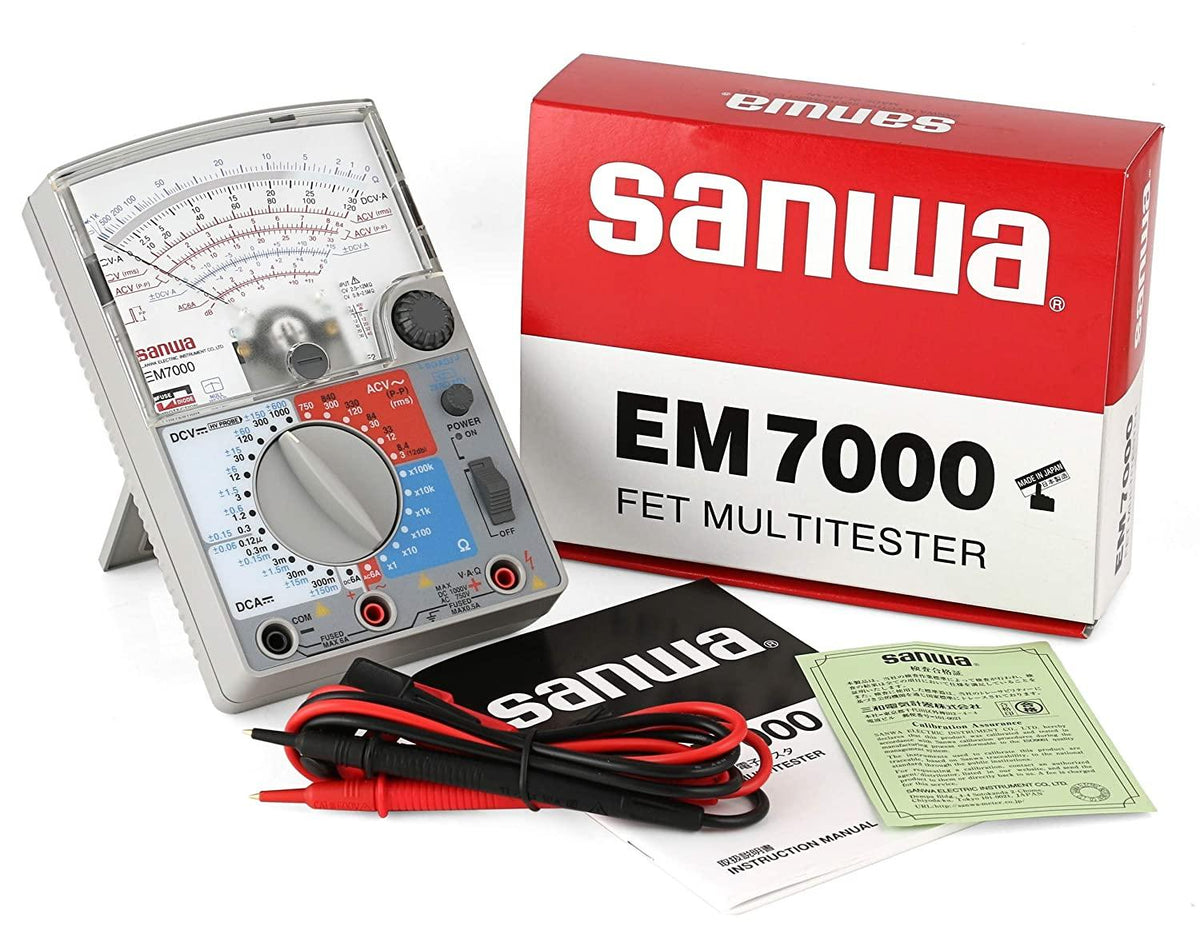

Das EM7000 wird mit einem Satz Messleitungen (TL-21a), einer Bedienungsanleitung und einer Ersatzsicherung (250 V / 0,5 A) geliefert. Das Gerät ist professionell von Sanwa kalibriert und wird mit einem Kalibrierungszertifikat geliefert.
- Nullpunkt-Skala (NULL) für Gleichspannung und Gleichstrom
- Der Frequenzgang der AC-Niederspannungsbereiche (3 V und 12 V) beträgt 40 Hz bis 1 MHz (Sinus-Wechselstrom)
- Die Vp-p von Dreieck- und Rechteckspannungen mit einem Tastverhältnis von über 20 % kann ebenfalls gemessen werden (im 3V-Bereich)
- Großer Ohm-Bereich 0,2 Ω bis 200 MΩ
- ±3,0 % des Skalenendwerts
Spezifikationen
| Funktion | Bereich | Toleranz | |
|---|---|---|---|
| DCV | 0,3/1,2/3/12/30/120/300/1000 V (2,5 bis 12 MΩ) | ±3 % des Skalenendwerts | |
| ±DCV | ±0,15/0,6/1,5/6/15/60/150/600 V (2,5 bis 12 MΩ) | ±7 % des Skalenendwerts | |
| AC-Spannung RMS (50/60 Hz) | 3 V (ca. 2,5 MΩ) / 12 V (ca. 1,1 MΩ) / 30 V / 120 / 300 V (ca. 800 kΩ) / 750 V (ca. 10 MΩ) | ±3 % des Skalenendwerts | |
| ACV P-P |
Sinuswelle | 8,4 V (ca. 2,5 MΩ/V) / 33 V (ca. 1,1 MΩ) / 84 / 330 / 840 V (ca. 800 kΩ) | ±5 % des Skalenendwerts |
| Rechteckwelle | 8,4 V (2,5 MΩ) | ±6 % des Skalenendwerts | |
| Dreieckwelle | 8,4 V (2,5 MΩ) | ±6 % des Skalenendwerts | |
| DCA | 0,12 µ / 0,3 m / 3 m / 30 m / 300 m / 6 A | ±3 % des Skalenendwerts | |
| DCA | ±0,06 µ / ±0,15 m / 1,5 m / 15 m / 150 mA | ±7 % des Skalenendwerts | |
| ACA | 6 A | ±5 % des Skalenendwerts | |
| Widerstand | 2 k / 20 k / 200 k / 2 M / 20 M / 200 MΩ | ±3 % des Skalenbogens | |
| Niederfrequenzausgang | -10 bis 51 dB | ±3 % des Skalenbogens | |
| Frequenzgang | AC 12V-Bereich oder niedriger 40 Hz bis 1 MHz: Frequenzgang innerhalb von ±5 % |
| Batterie | R6P (AA-Batterie) 1,5 V x 2, 6F22 (9V Manganbatterie) x 1 |
| Integrierte Sicherung | F1176 Φ5x20 mm 0,5 A / 250 V 1,5 kA Keramiksicherung F1177 Φ5x20 mm 6,3 A / 250 V 1,5 kA Keramiksicherung |
| Größe/Gewicht | H165 x B106 x T46 mm / ca. 375 g |
| * Der Wert in ( ) bei DCV und ACV ist der Eingangswiderstand |
