Fortschrittlicher PID-Temperaturregler (48x96 mm)
Product Notes: Custom options and configurations are also available. Please contact us if you need help with your specific application.
Herunterladen
Herunterladen
Dieser robuste und vielseitige Temperaturregler wurde für eine zuverlässige Leistung in einer Vielzahl industrieller Anwendungen entwickelt.
Dank der modularen Architektur können Anwender Module entsprechend spezifischer Anforderungen konfigurieren und installieren, was eine außergewöhnliche Flexibilität und Skalierbarkeit im Praxiseinsatz bietet.
Der Regler verfügt über eine langlebige Touch-Tasten-Schnittstelle für einen dauerhaften Betrieb und einfache Bedienung. Er unterstützt echte Universaleingänge für Thermoelemente, Widerstandsthermometer (RTD) und Analogsignale, wodurch er sich an diverse Messanforderungen anpassen lässt. Mit einer schnellen Abtastrate von 250 ms, geringem Stromverbrauch und minimaler Temperaturdrift sorgt er für eine präzise und effiziente Regelung.
Es sind mehrere Ausgangsoptionen verfügbar, darunter Relais, SSR-Ansteuerung, 4–20 mA und 0–10 V, die eine nahtlose Integration in verschiedene Steuerungssysteme ermöglichen. Das Gerät kann mit einer wasserdichten Dichtung die Schutzart IP67 erreichen und ist somit für anspruchsvolle Umgebungen geeignet. Eine gut ablesbare LED-Anzeige, erhältlich in den Farbkombinationen Weiß/Grün oder Rot/Gelb, gewährleistet klare Lesbarkeit unter allen Bedingungen.
- Modulares Design für anpassbare Konfiguration
- Touch-Tasten-Schnittstelle für Langlebigkeit und Bedienkomfort
- Echter Universaleingang (TC, RTD, analog)
- Mehrere Ausgangsoptionen: Relais, SSR-Ansteuerung, 4–20 mA, 0–10 V
- Schnelle Abtastrate von 250 ms für reaktionsschnelle Regelung
- Geringer Stromverbrauch bei minimaler Temperaturdrift
- Optionaler IP67-Schutz mit wasserdichter Dichtung

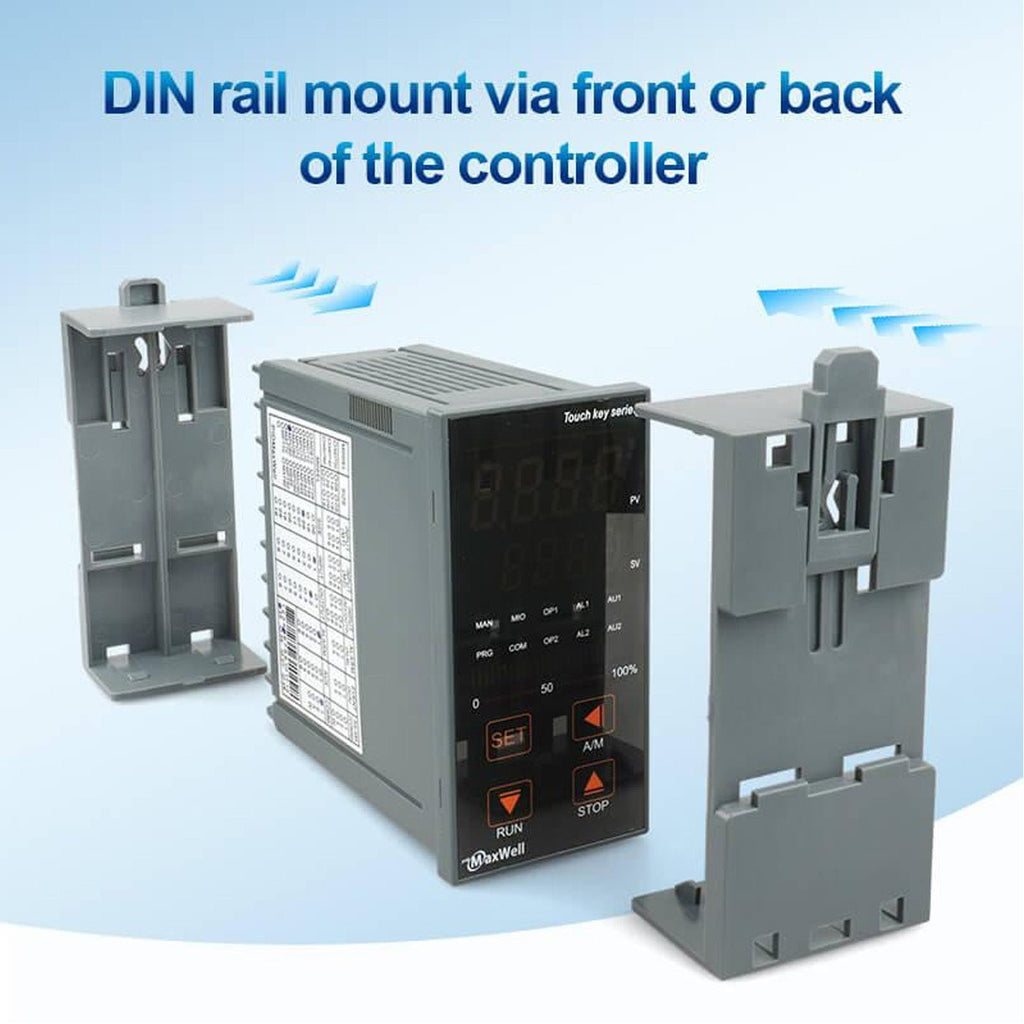

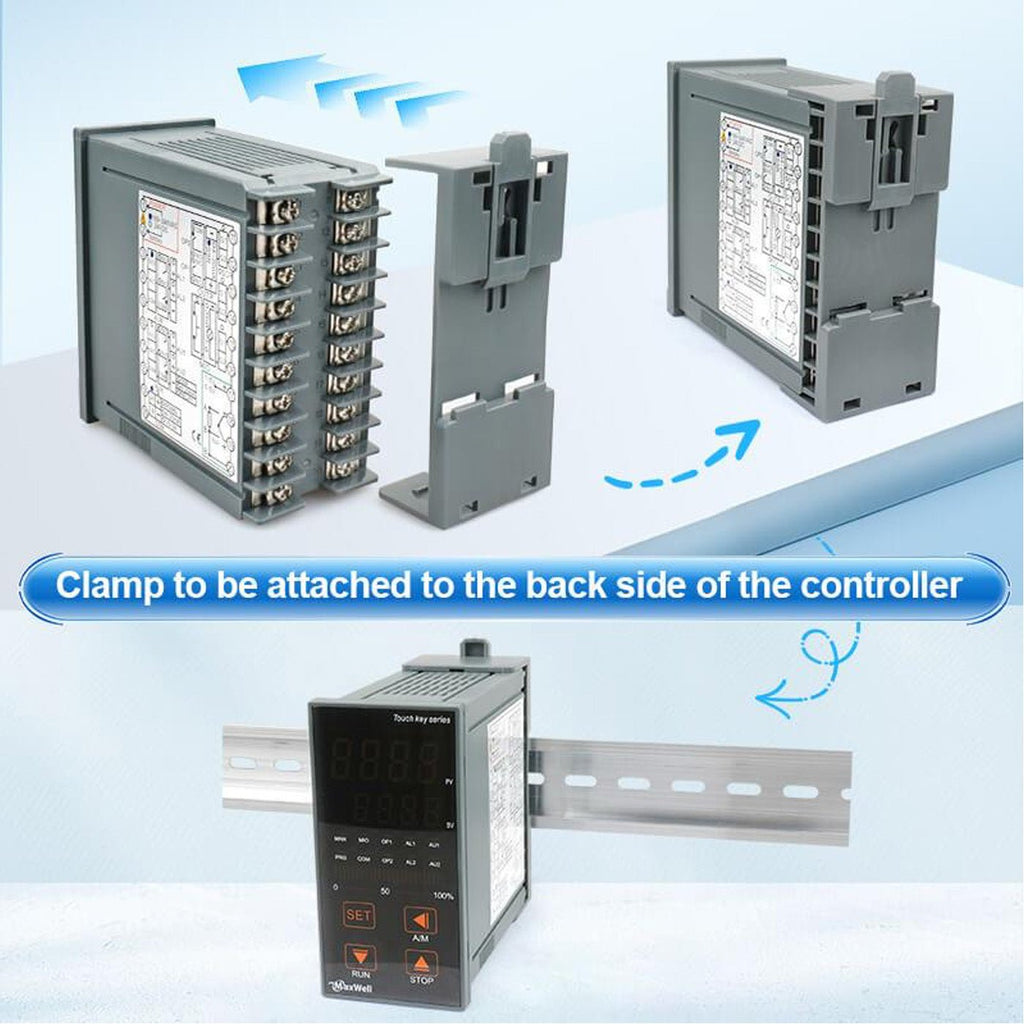

- Inklusive Hutschienen-Klemmen

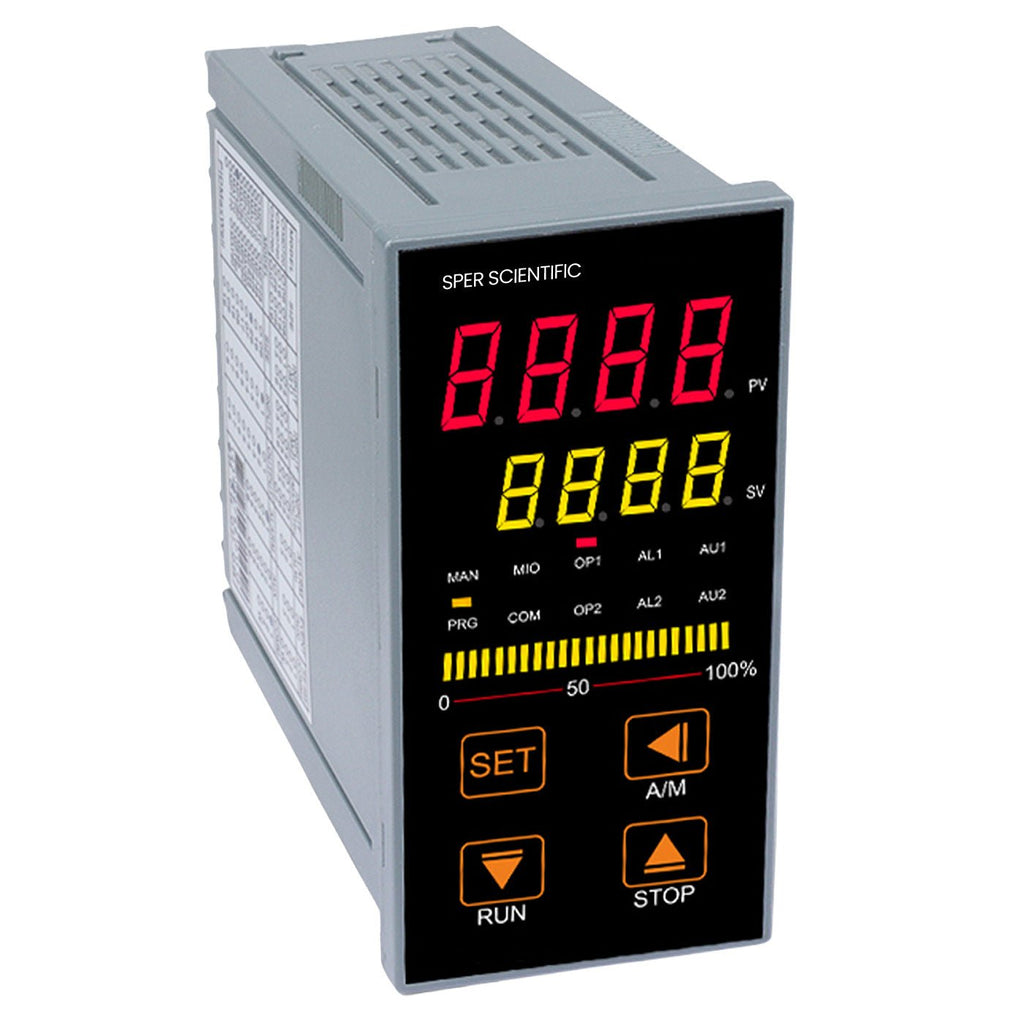

- Helles LED-Display mit wählbaren Farboptionen (Weiß/Grün oder Rot/Gelb)
Spezifikationen
| Display | Zweizeilige, 4-stellige 7-Segment-LED |
| Displayfarben | Weiß/Grün oder Rot/Gelb wählbar |
| Eingangstyp | Universal (Thermoelement, RTD, Analog) |
| Regelungsarten | NPID, APID, EIN/AUS wählbar |
| Genauigkeit | ±0,25 % v. E. (keine Temperaturdrift) |
| Auflösung | 0,1 (TC/RTD), 0,001 (Analog) |
| Abtastrate | 250 ms |
| Ausgangstypen | Relais, SSR-Ansteuerung, 4–20 mA, 0–10 V DC |
| Thyristor-Ausgangsoptionen | Einphasig Nullpunktschaltung, einphasig Phasenanschnitt, dreiphasig Nullpunktschaltung |
| Balkenanzeige | Optional (nicht verfügbar für 48 × 48 mm) |
| Temperatureinheiten | Wählbar °C / °F |
| Spannungsversorgung | 100–240 V AC oder 24 V AC/DC |
| Leistungsaufnahme | < 2 W |
| Regelfunktion | RUN/STOP über lokalen Regler |
| Benutzeroberfläche | Touch-Tasten mit akustischer Rückmeldung |
| Kommunikation | Optional Modbus RS-485 |
| Alarmkapazität | Bis zu 4 Alarme |
| Betriebstemperatur | -30 °C bis 75 °C |
| Umweltschutz | Staubdicht, spritzwassergeschützt, korrosionsbeständig |
| Gehäuse | Vollständig abgedichtete Konstruktion |
| Montage | Hutschienen-Klemmen |
| Schutzart | Bis zu IP67 mit wasserdichter Dichtung |
| Zertifizierungen | CE, RoHS-konform |
| Garantie | 3 Jahre |
Downloads
Häufig gestellte Fragen (FAQ)

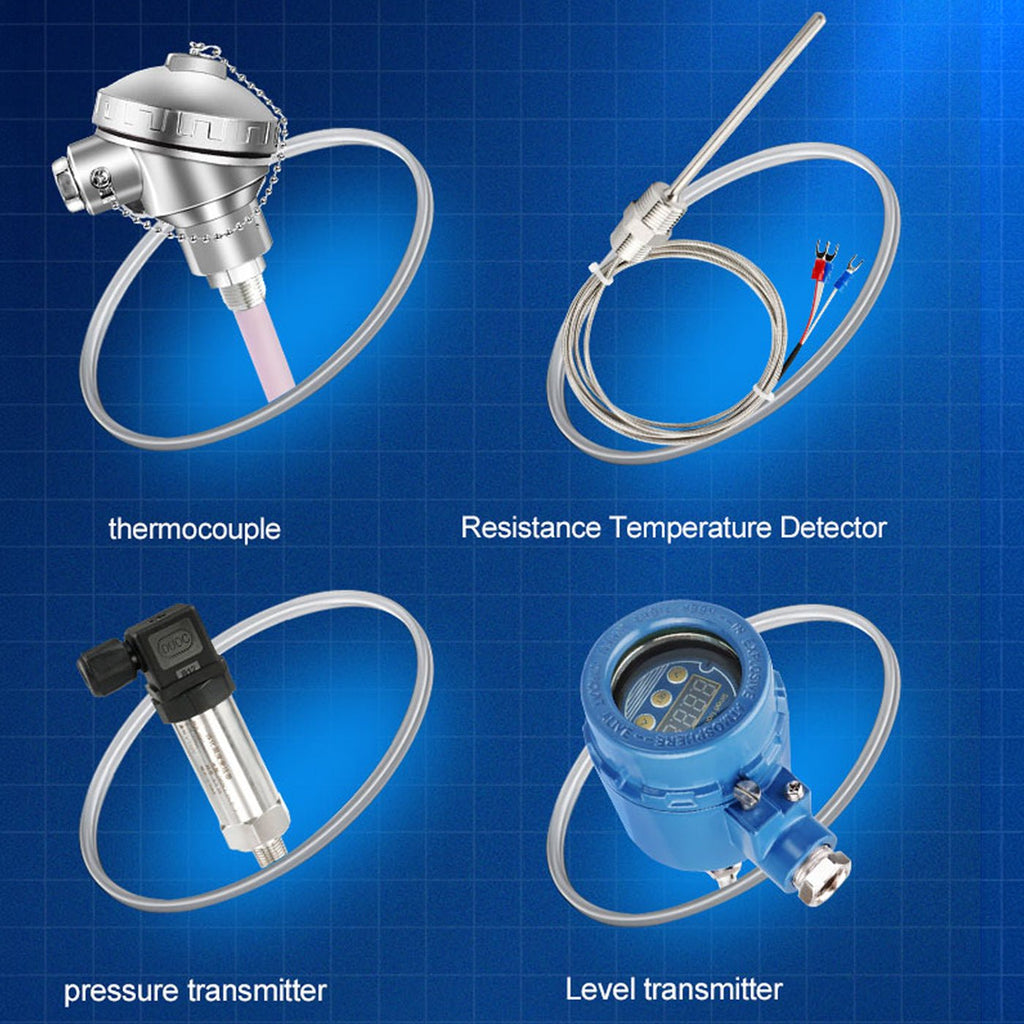

Unterstützt TC-, RTD- und Analogeingänge.
- Thermoelemente: K, S, R, T, E, J, B, N, WRe3-WRe25, WRe5-WRe26
- RTDs: PT100, Cu50 (PT1000, Ni120 und andere Typen auf Anfrage erhältlich)
- Spannung: 0–5 V, 1–5 V, 0–1 V, 0–100 mV, 0–60 mV, 0–20 mV, 0–10 V
- Strom: 0–20 mA, 4–20 mA
- Widerstand: 0–80 Ω, 0–400 Ω
Kundenspezifische Eingänge sind auf Anfrage erhältlich.
- Relais
- SSR-Ansteuerung
- 4–20 mA
- Einphasige Thyristor-Nullpunktschaltung
- Einphasiger Thyristor-Phasenanschnitt
- Dreiphasige Thyristor-Nullpunktschaltung
Bis zu 4 Alarme.
3 Jahre Garantie auf Fabrikationsfehler.
Standard IP54 (staub- und spritzwassergeschützt).
Optionale wasserdichte Dichtung wertet die Geräte (48 × 96 mm, 96 × 48 mm, 96 × 96 mm) auf IP68 auf.
CE- und RoHS-zertifiziert.
±0,25 % v. E. ±0,1 °C.
0,1 für TC und RTD
0,001 für analog (konfigurierbar)
250 ms.
≤0,03 % v. E. pro °C.
NPID, APID, EIN/AUS.
IEC61000-4-4: ±4 kV / 5 kHz
IEC61000-4-5: 4 kV
≥2300 V DC zwischen Spannungs-, Relais- und Signalanschlüssen
≥600 V DC zwischen isolierten Signalanschlüssen
-30 °C bis 75 °C
