Alimentatore CC lineare programmabile UDP4303S a 4 canali, 297 W, 32 V/3 A
Note sul prodotto: Sono disponibili anche opzioni e configurazioni personalizzate. Vi preghiamo di contattarci se avete bisogno di assistenza per la vostra specifica applicazione.
Scarica
Scarica

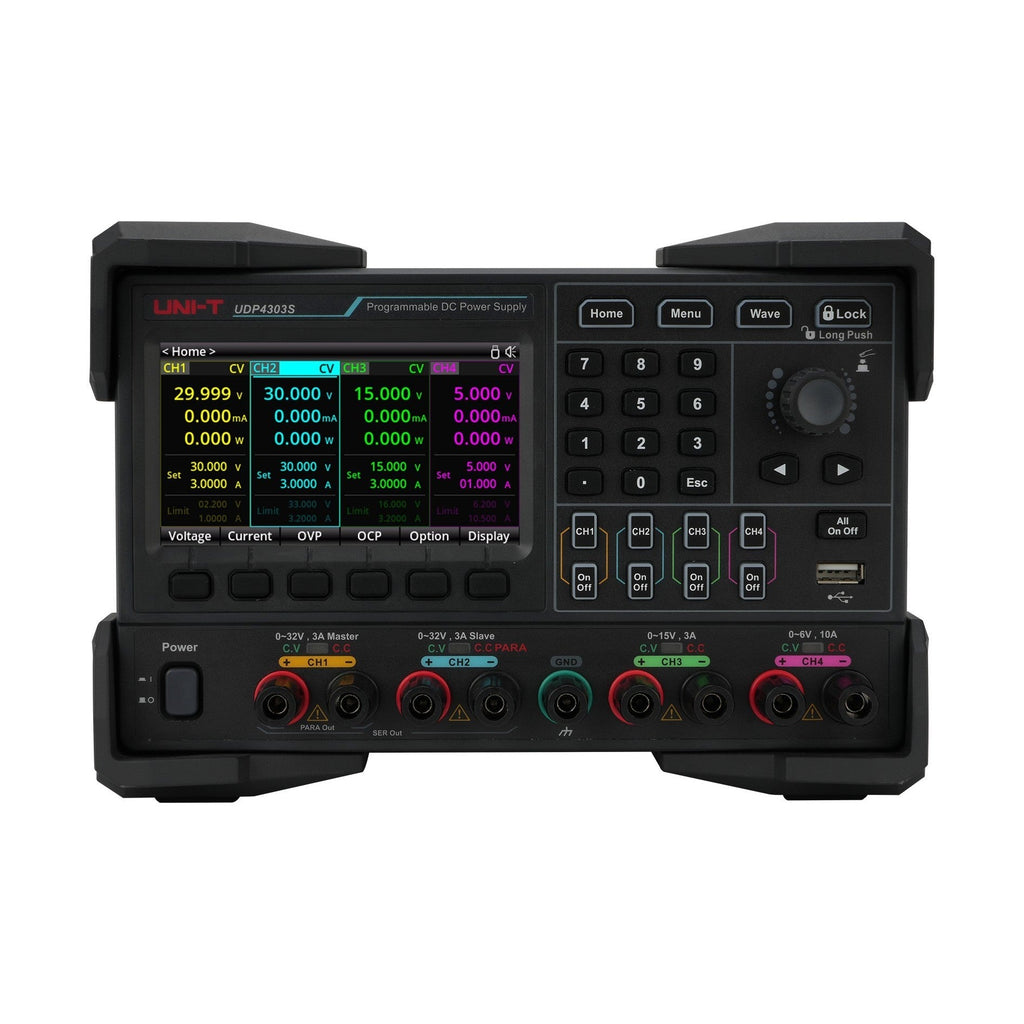

L'UNI-T UDP4303S è un alimentatore CC lineare programmabile di precisione a 4 canali da 297W con uscite completamente isolate: due canali da 0–32V/3A, un canale da 0–15V/3A e un canale da 0–6V/10A.
La topologia lineare offre un'uscita eccezionalmente pulita con un ripple inferiore a 350 µVrms, fondamentale per circuiti analogici sensibili, lo sviluppo di sensori di precisione e qualsiasi applicazione in cui il rumore di commutazione sia inaccettabile.
Con un campionamento in uscita di 8 kSa/s su tutti e quattro i canali, una risoluzione di corrente di 1 µA, una risoluzione temporale di programmazione di 1 ms e un display per forme d'onda integrato, l'UDP4303S offre una visibilità in tempo reale del comportamento dei carichi transitori che gli alimentatori concorrenti semplicemente non possono eguagliare. Le modalità serie/parallelo/tracking, un circuito di scarica (bleeder) controllabile e una protezione completa OVP/OCP/OTP completano uno strumento di livello professionale (3 anni standard + 2 con registrazione gratuita = 5 anni totali).
Nell'intero ciclo di vita Design. Debug. Deploy.™
Nell'intero ciclo di vita di progettazione, debug e implementazione, l'UDP4303S si guadagna il suo posto al banco di lavoro: Design. Quattro canali isolati forniscono i rail e i bias necessari a un design analogico o di sensori di precisione fin dal primo prototipo, con una topologia lineare che non introduce rumore di commutazione nelle misurazioni. Debug. Il campionamento in uscita a 8 kSa/s e la risoluzione di corrente di 1 µA espongono i transitori e i consumi in modalità sleep che gli alimentatori a larghezza di banda inferiore non rilevano. Deploy. I profili in modalità List e l'automazione SCPI/LXI guidano i cicli di caratterizzazione della produzione dallo stesso strumento. L'accessibilità incontra la precisione: progetta, esegui il debug, implementa.
- Uscita lineare a 4 canali completamente isolata (297W) — CH1 e CH2: 0–32V/3A, CH3: 0–15V/3A, CH4: 0–6V/10A. Il completo isolamento elettrico tra tutti i canali elimina la diafonia (crosstalk).
- Ripple e rumore ultra-bassi — Ripple in uscita <350 µVrms/2 mVpp (20 Hz–20 MHz). La topologia lineare significa zero artefatti di commutazione nell'uscita.
- Risoluzione di corrente di 1 µA — La modalità di misurazione a bassa corrente su tutti e quattro i canali arriva fino a 1 µA per test di precisione su IoT, sensori e consumo di batterie.
- Campionamento in uscita a 8 kSa/s — Il display delle forme d'onda di tensione/corrente/potenza in tempo reale su tutti i canali cattura il comportamento dei carichi transitori e le sequenze di accensione.
- Risoluzione temporale di programmazione di 1 ms — Genera forme d'onda arbitrarie precise con uscita list a 512 gruppi. Modelli di forma d'onda integrati (seno, rampa, impulso) per una configurazione rapida.
- Modalità serie/parallelo/tracking — Combinazione CH1+CH2 con un solo tocco: fino a 64V in serie o 6A in parallelo senza cablaggi esterni. La modalità tracking sincronizza i canali automaticamente.
- Circuito di scarica (bleeder) controllabile — La scarica attiva porta l'uscita a zero rapidamente quando viene disabilitata. Disattivabile per i test sulle batterie per prevenire scariche indesiderate.
- Risposta OCP configurabile (<3 ms) — Ritardo della protezione da sovracorrente regolabile da 0 a 10 secondi con risposta rapidissima inferiore a 3 ms. La modalità "Setting Change" previene falsi inneschi all'accensione.
- Remote Sense a 4 fili (tutti i canali) — Compensa la caduta di tensione nei cavi di test su tutti e quattro i canali, con protezione del sense integrata.
- USB, LAN, RS-232, I/O digitale — Controllo remoto SCPI, interfaccia browser web e I/O di trigger digitale per l'integrazione in test automatizzati.
Precisione che fa la differenza
-
Quattro canali indipendenti (CH1 e CH2: 32V/3A, CH3: 15V/3A, CH4: 6V/10A)
Alimenta design embedded multi-rail da un unico strumento: core digitale, front-end analogico, I/O e alimentazione sensori simultaneamente. Non è necessario alcun cablaggio esterno per le combinazioni serie/parallelo. -
Risoluzione di 1 µA su tutti i canali
La modalità di misurazione a bassa corrente campiona fino a 20 mA con una risoluzione di 1 µA su tutti e quattro i canali: misura il consumo di corrente in modalità sleep, le dispersioni in standby e il consumo dei sensori IoT direttamente dall'alimentatore. -
Cattura forme d'onda a 8 kSa/s
Vedi esattamente cosa sta facendo il tuo carico in tempo reale. Il display delle forme d'onda integrato cattura transitori di tensione, corrente e potenza su tutti i canali simultaneamente: non serve un oscilloscopio esterno per l'analisi del comportamento energetico.

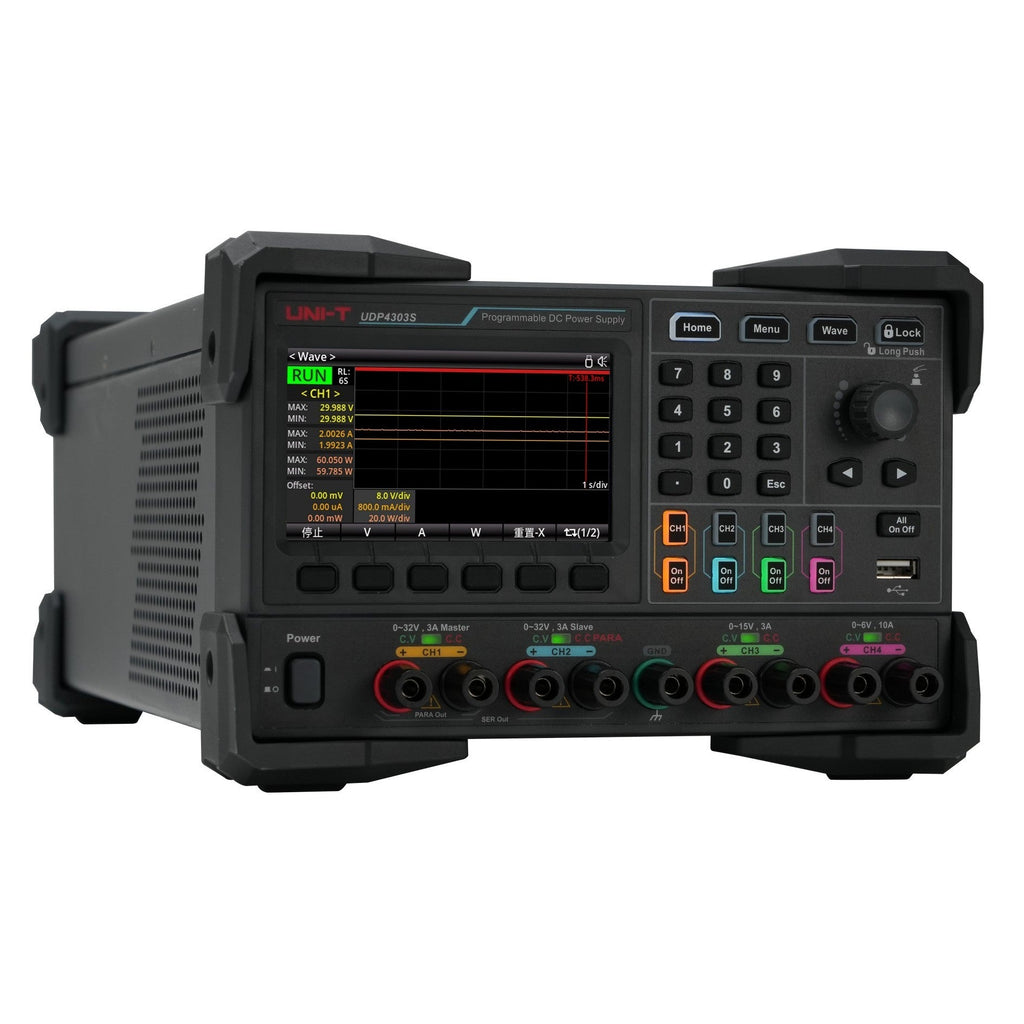

Display delle forme d'onda in uscita in tempo reale
L'UDP4303S integra un analizzatore di forme d'onda su ogni canale. A 8 kSa/s su tutti e quattro i canali, è possibile osservare il comportamento di tensione, corrente e potenza in tempo reale, catturando correnti di spunto, gradini di carico transitori e sequenze di accensione senza collegare un oscilloscopio separato. La vista della forma d'onda mostra i valori min/max/offset e supporta il ridimensionamento regolabile tempo/div e ampiezza/div per un'analisi dettagliata.
Programmazione di forme d'onda arbitrarie a 1 ms
Programma fino a 512 gruppi di tensione/corrente/tempo con una risoluzione di sosta (dwell time) di 1 ms: 100 volte più precisa rispetto agli alimentatori di generazione precedente. I modelli di forma d'onda integrati (seno, rampa, triangolo, impulso e altro) ti consentono di creare profili di uscita complessi in pochi secondi. Ogni canale, incluse le modalità serie e parallelo, supporta l'uscita list per sequenze di test automatizzate, simulazione di carica della batteria e stress test dei dispositivi.
Proteggi il tuo DUT con OCP configurabile
L'UDP4303S fornisce una protezione da sovracorrente regolabile con un tempo di risposta rapido inferiore a 3 ms, sufficiente a proteggere i componenti sensibili da eventuali danni. Il ritardo OCP configurabile (0–10 secondi) previene falsi inneschi durante lo spunto all'accensione. La modalità "Setting Change" rileva eventi di sovracorrente solo dopo il ritardo programmato, mentre la modalità "Anyway" monitora continuamente. Insieme alla protezione OVP e OTP, ogni canale è completamente protetto.

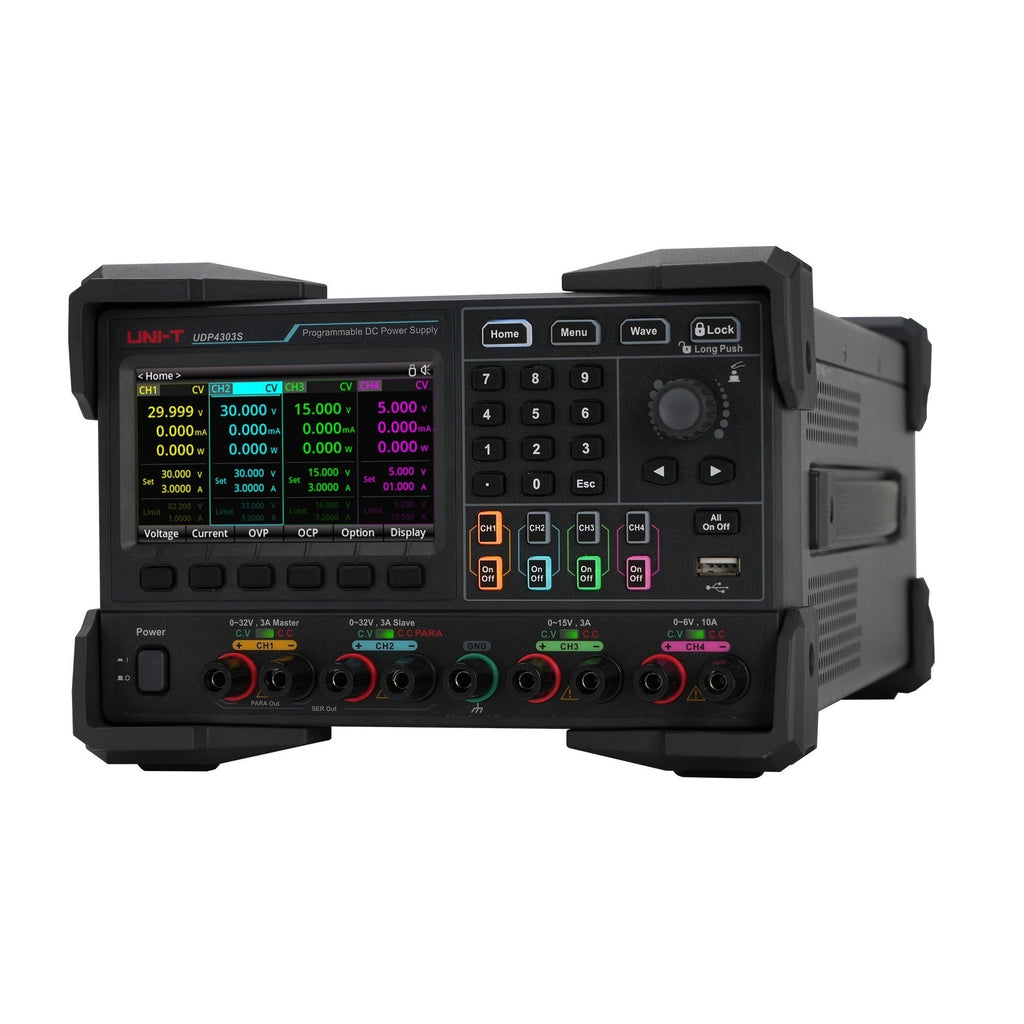

Sei stili di visualizzazione
Il display LCD a colori da 4,3 pollici offre sei layout di visualizzazione distinti: da una panoramica a quattro canali che mostra tensione, corrente e potenza simultaneamente, a una vista focalizzata su un singolo canale con cifre grandi per una leggibilità da tutta la stanza. Scegli la visualizzazione più adatta al tuo flusso di lavoro e passa da una all'altra istantaneamente.
Serie e parallelo con un tocco
Combina CH1 e CH2 tramite il menu del pannello frontale: nessun cablaggio esterno necessario. La modalità serie fornisce fino a 64V, la modalità parallelo fornisce fino a 6A, il tutto con le stesse prestazioni di regolazione e le stesse funzioni di protezione dell'operazione indipendente. Il tracking dei canali mantiene CH1 e CH2 sincronizzati automaticamente quando hai bisogno di uscite accoppiate.
Circuito di scarica (bleeder) controllabile
Quando spegni un'uscita di canale, il circuito di scarica controllabile porta rapidamente l'uscita a zero, impedendo che la tensione residua raggiunga i DUT sensibili. Per i test sulle batterie, disattiva il bleeder per evitare che l'alimentatore scarichi la batteria quando l'uscita è disabilitata. Questa flessibilità rende l'UDP4303S adatto sia allo sviluppo di circuiti alimentati che alla caratterizzazione delle batterie.
Remote Sense su tutti i canali con protezione
Tutti e quattro i canali supportano il remote sensing a 4 fili tramite i terminali del pannello posteriore, compensando la caduta di tensione nei cavi di test per garantire che il DUT riceva esattamente la tensione programmata. A differenza degli alimentatori concorrenti, l'UDP4303S include la protezione della linea di sense su tutti i canali, proteggendo da connessioni invertite e sovratensioni sul terminale di sense.
Gestione completa dei dati
Il registratore integrato cattura i dati di tensione, corrente e potenza da tutti i canali (incluse le modalità serie e parallelo) su una chiavetta USB. Archivia fino a 10 file di stato, 10 file di list e 10 file di ritardo localmente, oltre a 5 preset di accesso rapido per le tue configurazioni più comuni. Esporta tutto tramite USB per l'analisi sul tuo PC.
Isolamento completo dei canali
Connettività del pannello posteriore

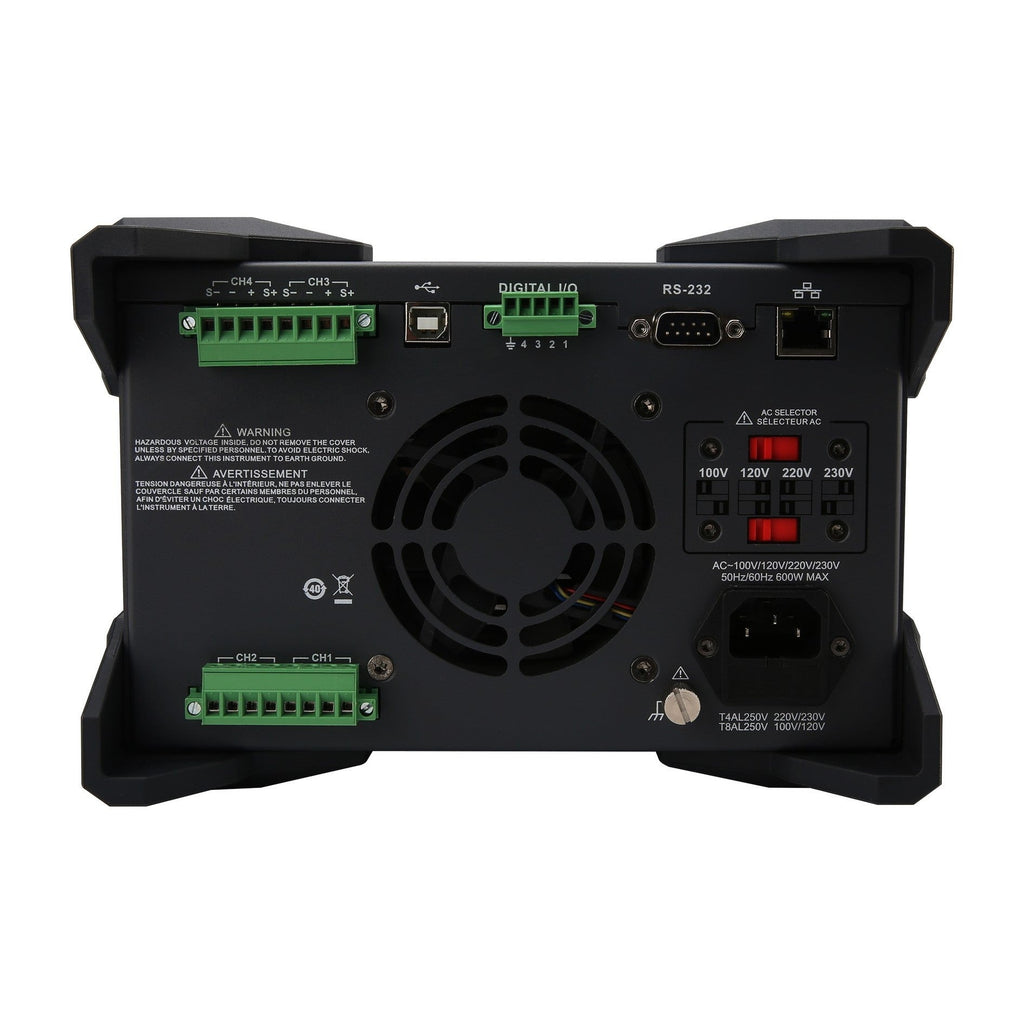

Il pannello posteriore fornisce terminali di uscita e connessioni remote sense per tutti e quattro i canali, oltre a RS-232, USB Device, LAN e una porta I/O digitale a 4 linee per ingresso/uscita trigger. Il server web integrato ti consente di monitorare e controllare l'UDP4303S da qualsiasi browser sulla tua rete, senza bisogno di software dedicato. Il supporto ai comandi SCPI garantisce la compatibilità con i framework di test automatizzati esistenti.
Applicazioni
Sviluppo analogico e a segnali misti
Uscita lineare con ripple inferiore a 350 µVrms per circuiti op-amp, test di precisione ADC/DAC e sviluppo di catene di segnale a basso rumore. Quattro canali isolati alimentano design multi-rail da un unico strumento: core digitale, front-end analogico, I/O e rail dei sensori simultaneamente.
IoT e analisi del consumo della batteria
La risoluzione di corrente di 1 µA su tutti i canali misura il consumo in modalità sleep, le dispersioni in standby e le transizioni in modalità attiva. Il campionamento a 8 kSa/s cattura rapidi picchi di corrente all'avvio. Il circuito di scarica controllabile previene scariche accidentali della batteria durante la caratterizzazione.
Prototipazione di sistemi embedded
I canali isolati indipendenti forniscono rail di alimentazione separati con una risoluzione di programmazione di 1 ms per i test di sequenza di accensione. Il monitoraggio delle forme d'onda a 8 kSa/s mostra la richiesta di corrente transitoria in tempo reale durante l'avvio e i cambi di stato operativo.
Test di produzione automatizzati
SCPI via USB/LAN/RS-232 si integra nei sistemi di test automatizzati. L'uscita list a 512 gruppi con timing di 1 ms esegue profili di test complessi. L'ingresso/uscita trigger I/O digitale si coordina con apparecchiature esterne. Il server web consente il monitoraggio remoto.
Specifiche
| Modello | UDP4303S |
| Canali | 4, completamente isolati elettricamente |
| Tensione di uscita | CH1 e CH2: 0–32V, CH3: 0–15V, CH4: 0–6V |
| Corrente di uscita | CH1 e CH2: 0–3A, CH3: 0–3A, CH4: 0–10A |
| Potenza totale | 297W |
| Regolazione del carico (tensione) | <0,01% + 2 mV |
| Regolazione del carico (corrente) | <0,01% + 250 µA |
| Regolazione di linea (tensione) | <0,01% + 2 mV |
| Ripple e rumore in uscita | <350 µVrms / 2 mVpp (20 Hz–20 MHz) |
| Corrente di ripple | <2 mArms |
| Risposta ai transitori | <50 µs per assestamento a ±15 mV |
| Tempo di elaborazione dei comandi | <10 ms |
| Risoluzione di programmazione | Tensione: 1 mV, Corrente: 0,1 mA |
| Risoluzione di rilettura | Tensione: 1 mV, Corrente: 0,1 mA (bassa corrente: 1 µA) |
| Frequenza di campionamento | 8 kSa/s (tutti i canali) |
| Risoluzione temporale di programmazione | 1 ms (512 gruppi max) |
| Accuratezza di programmazione (1 anno) | Tensione: CH1–3 ±(0,03%+8 mV), CH4 ±(0,04%+4 mV) Corrente: CH1–3 ±(0,15%+5 mA), CH4 ±(0,15%+10 mA) |
| Accuratezza di rilettura (1 anno) | Tensione: CH1–3 ±(0,03%+8 mV), CH4 ±(0,08%+3 mV) Corrente: CH1–3 ±(0,15%+5 mA), CH4 ±(0,15%+10 mA) |
| Modalità serie (CH1+CH2) | Fino a 64V |
| Modalità parallelo (CH1+CH2) | Fino a 6A |
| Protezione | OVP, OCP (0–10s configurabile, <3 ms risposta rapida), OTP, Protezione sense |
| Display | LCD TFT da 4,3 pollici (480×272), 6 stili di visualizzazione |
| Interfacce | USB Host, USB Device, LAN, RS-232, I/O digitale (trigger a 4 linee), Terminali sense |
| Server web | Controllo integrato basato su browser |
| Archiviazione | 10 file di stato + 10 di list + 10 di ritardo (locale), 5 preset, esportazione USB |
| Ingresso CA | 100V/120V/220V/230V ±10%, 50/60 Hz |
| Dimensioni (L×A×P) | 225 × 159,6 × 445 mm |
| Peso | 10,5 kg |
| Temperatura operativa | 0°C a +40°C |
Opzioni e accessori
Incluso nella confezione:
- Cavo di alimentazione
- Guida al download in inglese
- Manuale di sicurezza multilingue
- Rapporto di calibrazione (COC)
FAQ
Perché scegliere un alimentatore lineare rispetto a uno switching?
Gli alimentatori lineari producono un'uscita fondamentalmente più pulita: nessuna armonica di frequenza di commutazione, nessuna EMI e un ripple significativamente inferiore. Per circuiti analogici di precisione, sensori sensibili, applicazioni audio e qualsiasi misurazione in cui il rumore a livello di µV è importante, la differenza è misurabile. Il compromesso è una minore efficienza e una maggiore produzione di calore, ma per un'alimentazione da banco a questi livelli di potenza, solitamente è accettabile.
Come si confronta il campionamento a 8 kSa/s rispetto ad altri alimentatori da banco?
La maggior parte degli alimentatori da banco campiona a 4 Sa/s o meno; si vedono letture medie senza visibilità dei transitori. A 8 kSa/s su tutti e quattro i canali, l'UDP4303S cattura rapidi picchi di corrente, eventi di spunto e transitori di carico in tempo reale sul display integrato. Questo è 2.000 volte più veloce rispetto agli alimentatori di generazione precedente ed elimina la necessità di un oscilloscopio esterno in molte attività di caratterizzazione energetica.
Posso utilizzare l'UDP4303S per test di consumo della batteria?
Sì, è una delle sue applicazioni principali. La risoluzione di corrente di 1 µA su tutti i canali cattura accuratamente il consumo in modalità sleep. Il circuito di scarica controllabile è fondamentale: disattivalo durante i test della batteria in modo che l'alimentatore non scarichi la batteria quando l'uscita è disabilitata. Il campionamento a 8 kSa/s cattura rapidi transitori di riattivazione che gli alimentatori a bassa velocità perdono completamente.
Quali interfacce supporta l'UDP4303S per il controllo remoto?
USB Device, LAN (con server web integrato), RS-232 e una porta I/O digitale a 4 linee per ingresso/uscita trigger. Tutte le interfacce supportano i comandi SCPI. Il server web fornisce un controllo basato su browser da qualsiasi dispositivo sulla rete senza installare software dedicato.
Cosa è incluso con l'UDP4303S?
L'UDP4303S viene spedito con lo strumento, il cavo di alimentazione, il cavo dati USB, un connettore a 5 pin (3,81 mm), due connettori a 8 pin (5,08 mm) e il rapporto di calibrazione di fabbrica. Spedito da rivenditore autorizzato statunitense.
