Spettrofotometro da banco a reticolo TS8503
Note sul prodotto: Sono disponibili anche opzioni e configurazioni personalizzate. Vi preghiamo di contattarci se avete bisogno di assistenza per la vostra specifica applicazione.
Scarica
Scarica

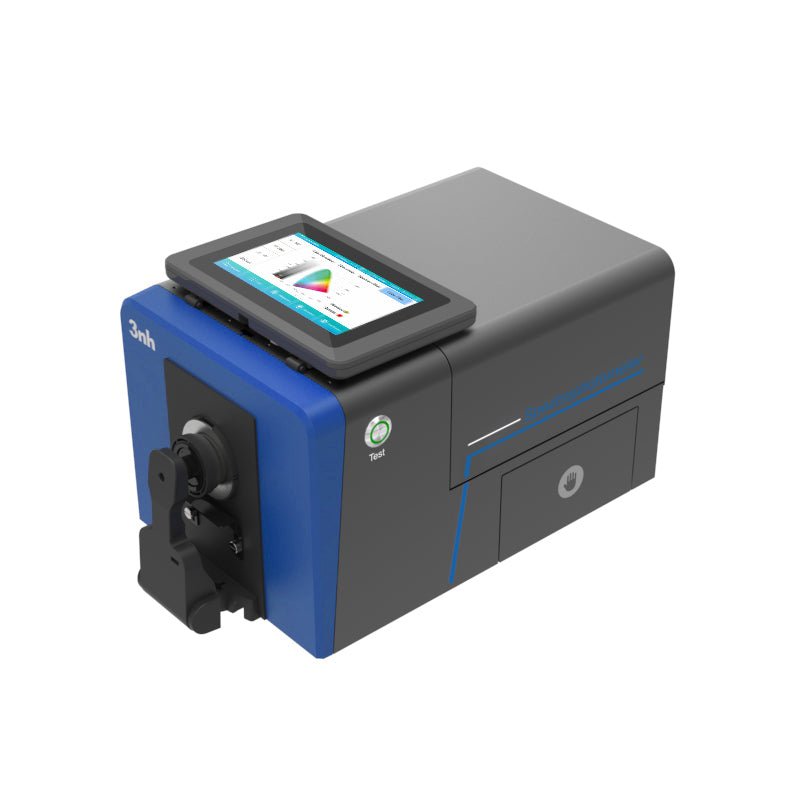

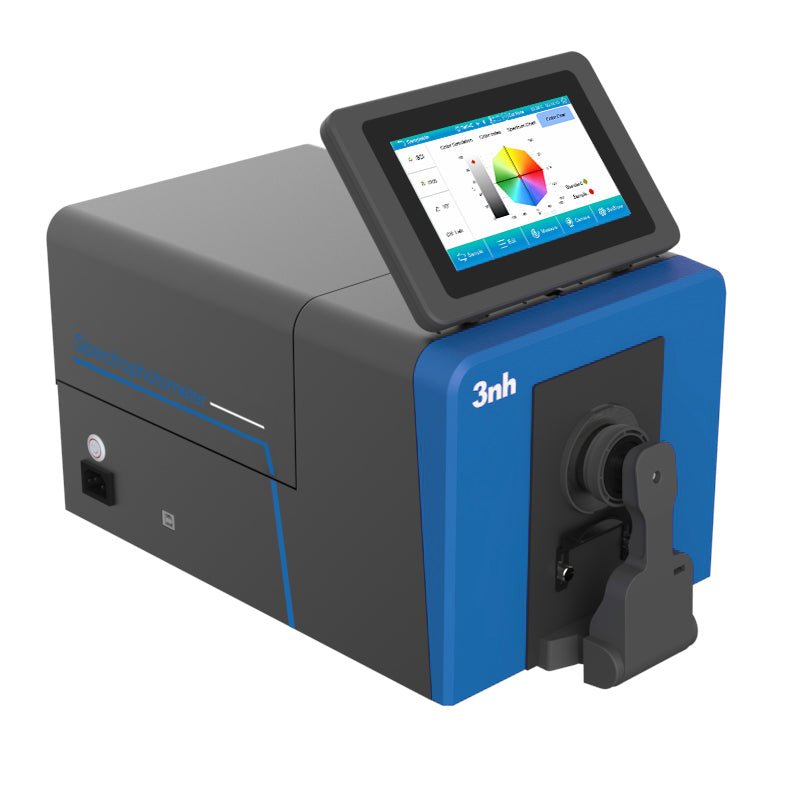

Lo spettrofotometro da banco a reticolo 3nh TS8503 è una soluzione di misurazione del colore ad alta precisione, progettata per laboratori, reparti di controllo qualità e ambienti di produzione che richiedono un'analisi del colore affidabile di materiali opachi, trasparenti, traslucidi e fluorescenti.
Utilizzando un sensore CMOS a doppio array e un'avanzata tecnologia spettroscopica a reticolo concavo, il TS8503 offre un'eccezionale ripetibilità, dati spettrali accurati e un'analisi completa del colore in un'ampia gamma di applicazioni industriali.
Dotato di un touchscreen ruotabile da 7 pollici, sistema di posizionamento con telecamera integrata, riconoscimento automatico dell'apertura e misurazione simultanea SCI/SCE, il TS8503 semplifica la misurazione del colore riducendo al minimo gli errori dell'operatore. Sono supportate misurazioni di riflettanza, trasmittanza, opacità (haze) e misurazioni che includono i raggi UV, rendendolo uno strumento ideale per plastica, vernici, rivestimenti, tessuti, inchiostri, imballaggi, prodotti farmaceutici, alimenti e laboratori di ricerca. In combinazione con il software di gestione del colore SQCX di 3nh, il TS8503 offre potenti funzionalità di reportistica, controllo qualità e analisi del colore.
Rispetto allo spettrofotometro 3nh TS8510, il TS8503 offre la stessa piattaforma ottica avanzata e le stesse ampie capacità di misurazione in una configurazione più economica, rendendolo una scelta eccellente per gli utenti che necessitano di misurazioni del colore di livello professionale senza le prestazioni potenziate e le capacità ampliate presenti nel modello di punta TS8510.
- Sensore di immagine CMOS a doppio array ad alte prestazioni per un'accuratezza e una ripetibilità eccezionali
- Geometria ottica a sfera integratrice d/8 con misurazione simultanea SCI/SCE
- Supporta la misurazione del colore per riflettanza, trasmittanza, opacità (haze) e inclusione UV
- Intervallo spettrale 360–780 nm con illuminazione combinata a LED a spettro completo e UV

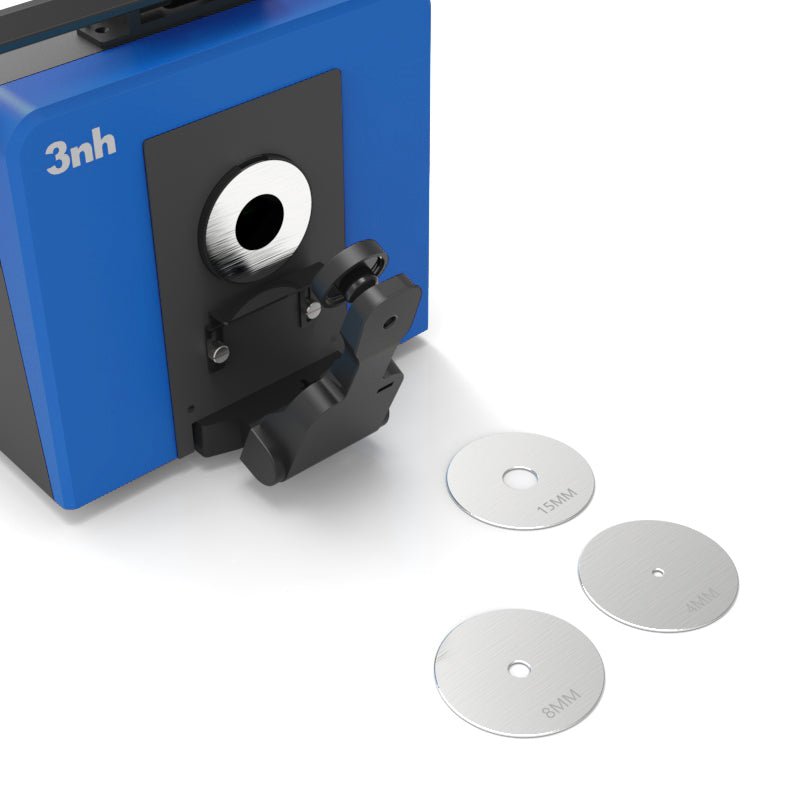

- Riconoscimento automatico di quattro aperture di misurazione intercambiabili
- Telecamera integrata per il posizionamento preciso del campione

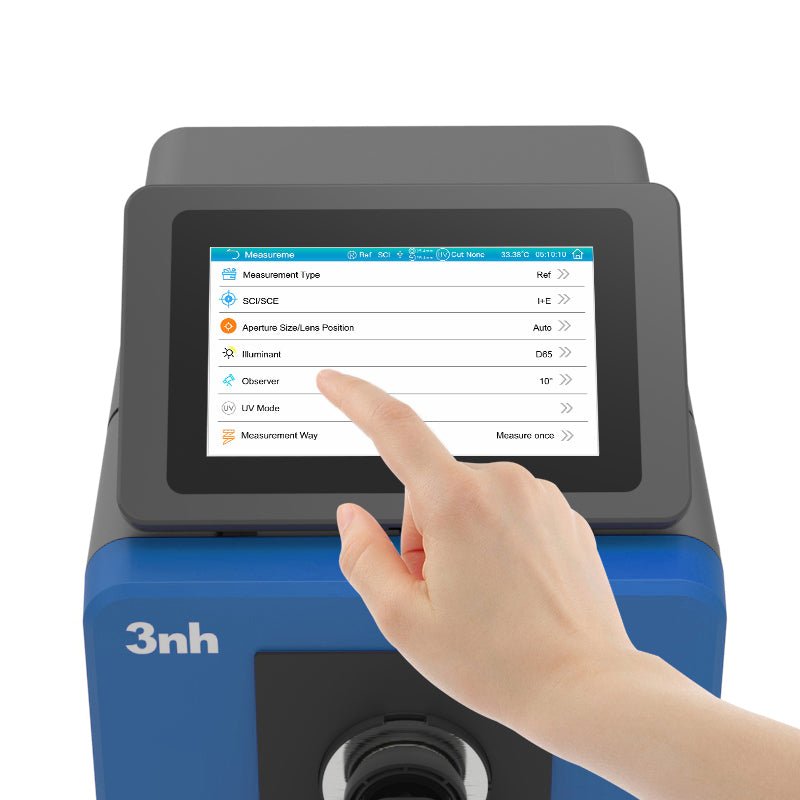

- Touchscreen capacitivo da 7 pollici ruotabile indipendentemente
- Misura campioni opachi, trasparenti, traslucidi e fluorescenti
- Compensazione automatica di temperatura e umidità
- Supporta oltre 40 illuminanti e molteplici spazi colore
- Memoria interna da 32 GB con connettività USB e Bluetooth

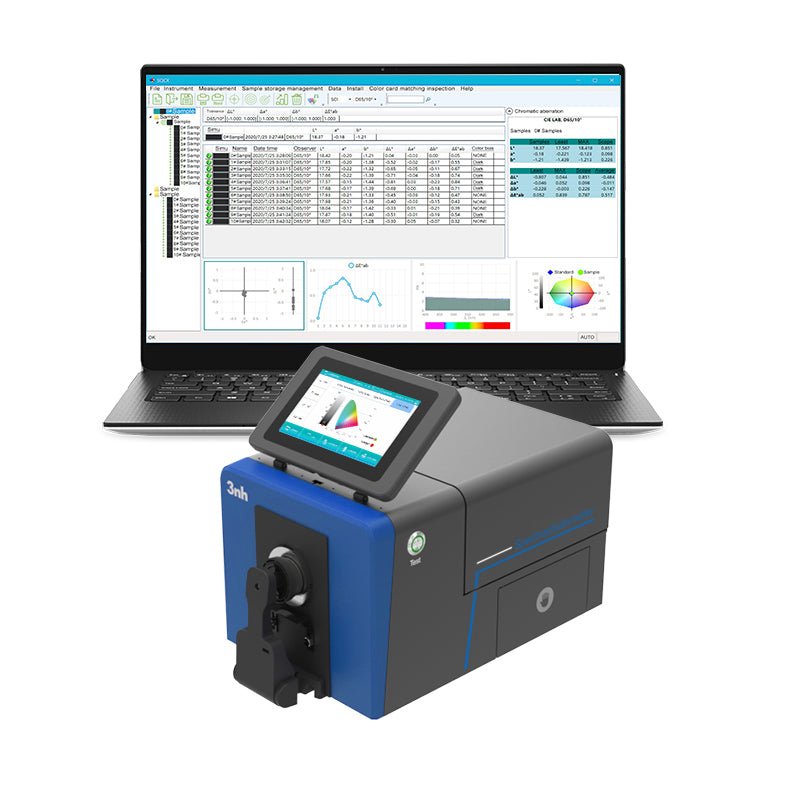

- Include il software di gestione del colore SQCX per reportistica e controllo qualità
- Adatto per plastica, tessuti, vernici, rivestimenti, inchiostri, stampa, prodotti farmaceutici, alimenti, cosmetici e laboratori di ricerca.
Nota: questo articolo viene spedito direttamente dal produttore. Si prega di considerare 3-5 giorni lavorativi aggiuntivi per l'elaborazione dell'ordine e la spedizione per tutti gli strumenti 3nh.
Specifiche
Spettrofotometro da banco a reticolo TS8503
| Modello | Spettrofotometro da banco a reticolo TS8503 (sorgente luminosa LED) |
| Geometria ottica | Riflessione: D/8 (illuminazione diffusa, angolo di visione di 8 gradi); |
| SCI (componente speculare inclusa)/SCE (componente speculare esclusa); Sorgente luminosa UV inclusa/esclusa; | |
| Trasmittanza: D/0 (illuminazione diffusa: visione 0°); | |
| SCI (componente speculare inclusa)/SCE (componente speculare esclusa); Sorgente luminosa UV inclusa/esclusa; | |
| HAZE (ASTM D1003); | |
| Standard conformi: CIE No.15, GB/T 3978, GB 2893, GB/T 18833, ISO7724/1, ASTM E1164, DIN5033 Teil7, JIS Z8722 in condizione C | |
| Caratteristiche | 1. Ampiamente applicato in vernici, inchiostri, tessuti, abbigliamento, stampa e tintura, ecc. per il trasferimento del colore e il controllo qualità. |
| 2. Touch screen ruotabile da 7 pollici, memoria 32G, localizzazione tramite telecamera | |
| 3. Lo strumento può misurare lateralmente, verso l'alto, verso il basso (con accessori) e in altre posizioni. | |

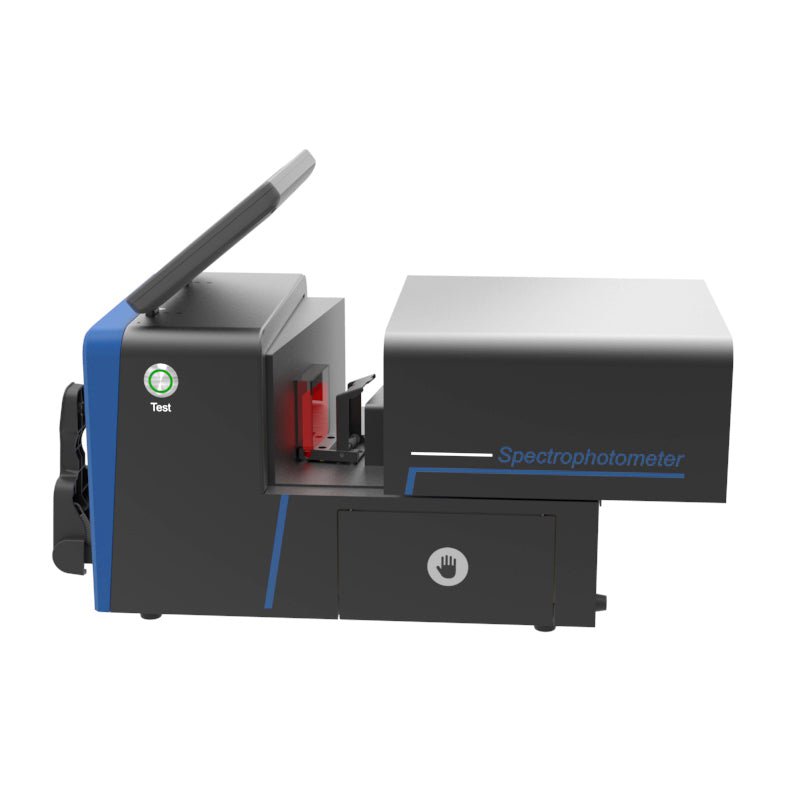

| 4. Vano di trasmissione aperto, spessore disponibile per campioni trasmessi di 54 mm. | |
| 5. Funzione di compensazione automatica di temperatura e umidità. | |
| Dimensioni sfera integratrice | Φ154mm |
| Dispositivo sorgente luminosa | Gamma di lunghezze d'onda 360nm–780nm, luce LED combinata. Include UV, sorgente con taglio a 400nm, sorgente con taglio a 420nm, sorgente con taglio a 460nm |
| Modalità spettrofotometrica | Reticolo concavo |
| Sensore | Sensore di immagine CMOS a doppio array da 256 elementi |
| Intervallo lunghezze d'onda | 360~780nm |
| Intervallo spettrale | 10nm |
| Larghezza di banda | 5nm |
| Intervallo di riflettanza misurato | 0~200% |
| Risoluzione riflettanza | 0,01 |
| Apertura di misurazione | Riflessiva: |
| XLAV Φ25.4mm/Φ30mm, LAV Φ15mm/Φ18mm, MAV Φ8mm/Φ10mm, SAV Φ4mm/Φ6mm |
|
| Trasmissiva: | |
| Φ25.4mm (altezza e spessore del campione: altezza illimitata, spessore ≤54mm) | |
| Nota: | |
| 1. Identificazione automatica dell'apertura | |
| 2. Posizione calibro e lente personalizzabile | |
| Componente speculare | Riflettanza: SCI&SCE / Trasmittanza: SCI&SCE |
| Spazio colore | CIE LAB, XYZ, Yxy, LCh, CIE LUV, Musell, s-RGB, HunterLab, βxy, DIN Lab99 |
| Formula differenza colore | ΔE*ab, ΔE*uv, ΔE*94, ΔE*cmc(2:1), ΔE*cmc(1:1), ΔE*00, DINΔE99, ΔE(Hunter), ΔE*CH, Indice 555 |
| Altro indice colorimetrico | WI (ASTM E313, CIE/ISO, AATCC, Hunter, Taube, Berger Stensby) |
| YI (ASTM D1925, ASTM E313), Luminosità ISO, R457 | |
| MI (Indice di metamerismo), | |
| Solidità alla macchiatura, Solidità del colore, Intensità del colore, Opacità, | |
| APHA/Hazen/Pt-Co, Indice Gardner | |
| Haze, Trasmittanza (ASTM D1003), Indice Saybolt, Codice colore ASTM D1500, Gloss 8°, Indice 555, carbonio (My, dM), Densità colore CMYK (A, T, E, M), Tint, Densità colore, Farmacopea (Cina, Europa, USA), EBC (colore birra), ICUMSA (colore zucchero) (alcune funzioni tramite software PC) | |
| Angolo osservatore | 2°/10° |
| Illuminante | D65, A, C, D50, D55, D75, F1, F2, F3, F4, F5, F6, F7, F8, F9, F10, F11, F12, CWF, DLF, TL83, TL84, TPL5, U30, B, U35, NBF |
| ID50, ID65, LED-B1, LED-B2, LED-B3, LED-B4, LED-B5, LED-BH1, LED-RGB1, LED-V1, LED-V2, LED-C2, LED-C3, LED-C5, sorgente luminosa personalizzata (41 sorgenti totali, alcune tramite software PC) | |
| Dati visualizzati | Spettrogramma/Valori, Valori cromatici campioni, Valori/grafico differenza colore, Risultato PASS/FAIL, Scostamento colore, Valutazione colore, Haze, cromaticità liquidi |
| Tempo di misurazione | 2,0 s (misura SCI & SCE contemporaneamente circa 4 s) |
| Ripetibilità | Valore cromatico riflettanza: Φ25.4mm/SCI, Deviazione standard entro ΔE*ab 0,018 (misurando una piastra di calibrazione bianca 30 volte a intervalli di 5 secondi dopo la calibrazione); |
| riflettanza spettrale/trasmissione: ≤0,1% | |
| Accordo tra strumenti | Φ25.4mm/SCI, entro ΔE*ab 0,24 (media per 12 piastrelle colore BCRA Serie II) |
| Dimensioni | L*P*A=440x248x283mm |
| Peso | Circa 13,5 kg |
| Alimentazione | Alimentatore AC 24V, 3A |
| Durata sorgente | 5 anni, oltre 3 milioni di misurazioni |
| Display | Touchscreen da 7 pollici ruotabile indipendentemente |
| Porta dati | USB & Bluetooth 5.0 |
| Funzionalità Audit Trail | Supportata |
| Correzione rete | Supporta Netmetric |
| Memoria dati | Memoria 32G, oltre 100.000 unità |
| Lingua | Cinese semplificato, cinese tradizionale, inglese, (personalizzabile: tedesco, russo, francese, spagnolo, giapponese, tailandese, coreano, polacco, portoghese) |
| Ambiente operativo | 0~40℃（32~104°F） |
| Ambiente di stoccaggio | -20~50℃（-4~122°F） |
| Accessori standard | Alimentatore, Guida utente, Chiavetta USB (software PC), Cavo USB, Piastra di calibrazione standard, Cavità di calibrazione nera, Deflettore nero trasmissione, Portacampione, Calibro 25.4, 15, 8, 4, Componente test trasmittanza, cuvetta |
| Accessori opzionali | Componente morsetto test trasmittanza micro-apertura (4mm), componenti inversione strumento, capsula Petri, supporto per pellicole |
| Note | I report di test possono essere stampati tramite stampante di rete collegata a un PC o tablet, Le specifiche sono soggette a modifiche senza preavviso. |
Download
Tabella di confronto
Confronto tra gli spettrofotometri da banco a reticolo TS8503 e TS8510
| Caratteristica | TS8503 | TS8510 |
|---|---|---|
| Display | Touchscreen ruotabile da 7 pollici | Touchscreen ruotabile da 10,5 pollici |
| Memoria interna | 32 GB | 128 GB |
| Ripetibilità (ΔE*ab) | ≤0,02 | ≤0,015 |
| Accordo tra strumenti | ≤0,15 ΔE*ab | ≤0,15 ΔE*ab |
| Geometria ottica | d/8 SCI/SCE | d/8 SCI/SCE |
| Sensore | CMOS a doppio array | CMOS a doppio array |
| Intervallo spettrale | 360–780 nm | 360–780 nm |
| Misurazione UV | Sì | Sì |
| Posizionamento telecamera | Sì | Sì |
| Aperture automatiche | Quattro | Quattro |
| Riflettanza / Trasmittanza / Haze | Sì | Sì |
