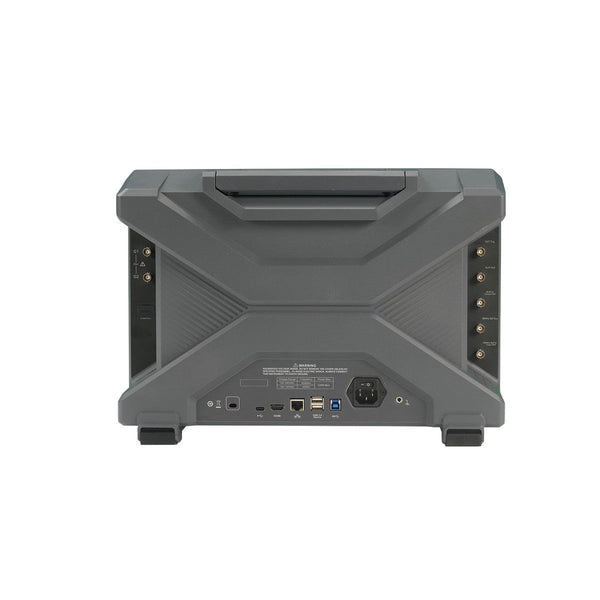

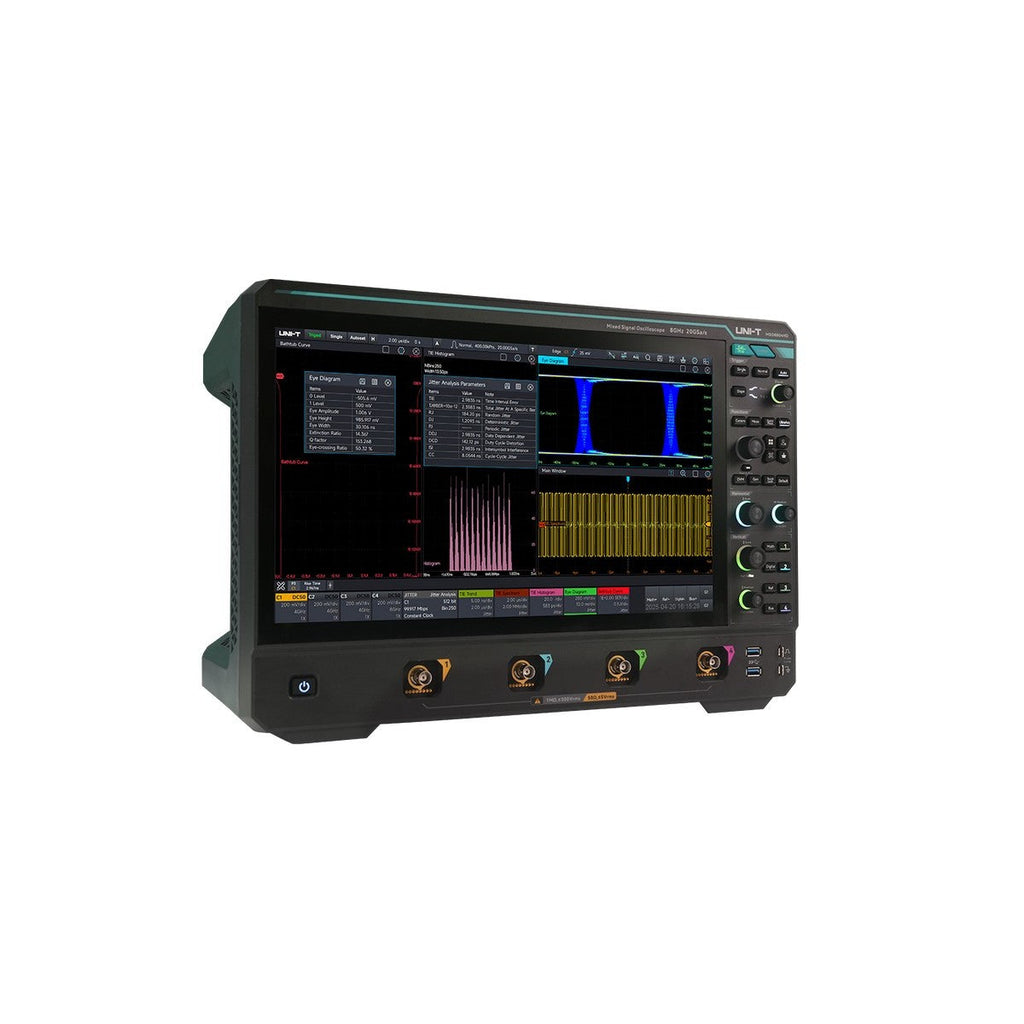

Oscilloscope à signaux mixtes 8 GHz, 4 voies, 12 bits, de qualité laboratoire MSO8804HD
Télécharger
Télécharger
L'oscilloscope à signal mixte 4 canaux 8 GHz UNI-T MSO8804HD est un instrument de laboratoire haute performance conçu pour l'analyse de l'intégrité du signal, la validation numérique à haut débit, les tests de conformité et les applications de recherche avancée.
Doté d'une bande passante analogique de 8 GHz, d'un échantillonnage en temps réel allant jusqu'à 20 Géch/s et de l'architecture CAN native 12 bits R12™ de UNI-T, le MSO8804HD offre une précision de forme d'onde exceptionnelle pour les conceptions électroniques les plus rapides d'aujourd'hui. Une mémoire d'acquisition profonde, une capture de forme d'onde ultra-rapide et des options logicielles avancées en font une solution idéale pour les ingénieurs travaillant sur les technologies PCIe, USB, Ethernet, la mémoire DDR et les interfaces série de nouvelle génération.
Conçu pour les environnements de développement et de test exigeants, le MSO8804HD associe un matériel haute performance à de puissants outils d'analyse au sein d'une plateforme unique. Un large écran multi-tactile Full HD de 15,6 pouces, le décodage de protocole accéléré par matériel, l'analyse optionnelle de gigue et de diagramme de l'œil, les mesures PAM-N et les tests de conformité automatisés offrent la flexibilité requise pour la conception, la validation et les tests de production électroniques modernes.
- Bande passante analogique de 8 GHz avec quatre canaux d'entrée
- Échantillonnage en temps réel jusqu'à 20 Géch/s (mode demi-canal)
- Architecture CAN native 12 bits avec résolution améliorée (ERES) jusqu'à 16 bits
- Mémoire standard de 500 Mpts, extensible à 2 Gpts
- Acquisition UltraAcq® avec jusqu'à 1 000 000 de formes d'onde par seconde
- Mode séquentiel avec jusqu'à 520 000 segments de forme d'onde
- Plus de 21 décodeurs de protocoles série pour les applications embarquées, automobiles, de communication et aérospatiales
- Analyse optionnelle de gigue, diagrammes de l'œil et analyse PAM-N
- Logiciel de test de conformité USB 2.0 et Ethernet en option
- Compilateur MATLAB embarqué et automatisation à distance SCPI complète
- Analyseur logique 16 canaux en option avec sonde logique UT-M15
- Écran multi-tactile capacitif Full HD de 15,6 pouces
Performance native 12 bits

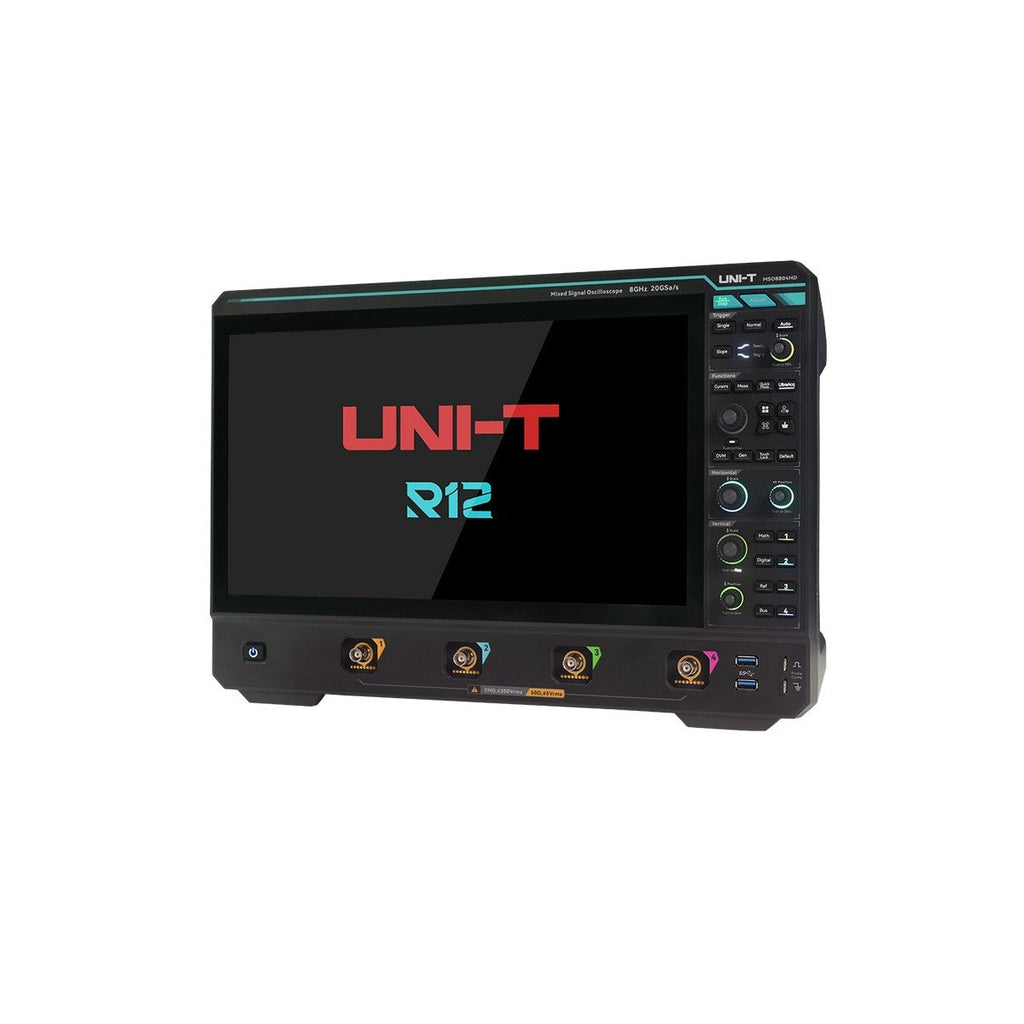

Le MSO8804HD repose sur l'architecture CAN native 12 bits R12™ de UNI-T, offrant une résolution verticale nettement supérieure à celle des oscilloscopes 8 bits conventionnels tout en conservant la pleine bande passante de 8 GHz. Le résultat est une acquisition de forme d'onde plus propre, un bruit de mesure réduit et une meilleure visibilité des détails des signaux de faible niveau, ce qui rend l'instrument parfaitement adapté aux applications numériques à haut débit, RF et d'intégrité de signal de précision.
Acquisition ultra-rapide et mémoire profonde
Grâce à la technologie UltraAcq® et au mode séquentiel, le MSO8804HD capture jusqu'à un million de formes d'onde par seconde tout en stockant jusqu'à 520 000 segments de forme d'onde pour une analyse post-acquisition. Combiné à la mémoire standard de 500 Mpts, extensible à 2 Gpts, les ingénieurs peuvent capturer des événements de longue durée, isoler des défauts intermittents et analyser des systèmes numériques complexes en toute confiance.

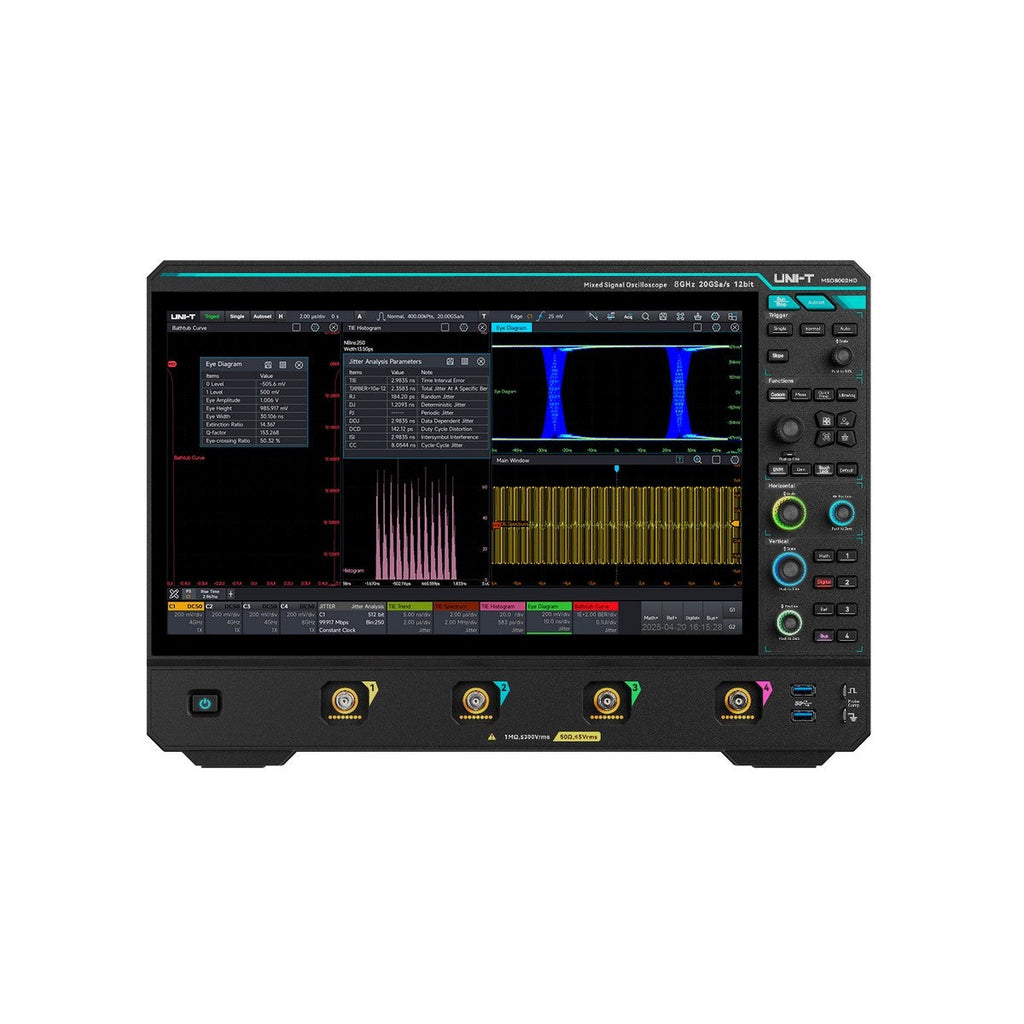

Analyse avancée de l'intégrité du signal
Des progiciels optionnels étendent les capacités du MSO8804HD au-delà des mesures d'oscilloscope traditionnelles avec une analyse complète de la gigue, des diagrammes de l'œil en temps réel, la récupération d'horloge et l'analyse de signal de PAM-3 à PAM-7. Ces capacités font de l'instrument une excellente plateforme pour valider les communications série à haut débit, les réseaux optiques et les interfaces numériques avancées.
Décodage de protocole et débogage de signal mixte
Le MSO8804HD prend en charge plus de 21 protocoles de communication série couvrant les systèmes embarqués, l'électronique automobile, les interfaces informatiques et les applications aérospatiales. Le décodage standard inclut UART, RS-232/422/485, I²C, SPI, CAN et LIN, tandis que des protocoles supplémentaires sont disponibles via des licences logicielles optionnelles. Une sonde logique UT-M15 en option ajoute 16 canaux numériques synchronisés pour un débogage complet des signaux mixtes.
Automatisation et tests de conformité
Le script MATLAB embarqué et le contrôle à distance SCPI complet via LAN, USB et le serveur Web intégré simplifient les tests automatisés et les analyses personnalisées. Le logiciel de conformité USB 2.0 et Ethernet en option guide les ingénieurs à travers des tests de couche physique standardisés avec des mesures automatisées, des rapports de réussite/échec et une documentation de test détaillée.
Applications
Le UNI-T MSO8804HD est idéal pour la conception numérique à haut débit, l'ingénierie de l'intégrité du signal, le développement de semi-conducteurs, la recherche en communication, la validation de systèmes embarqués, les tests de conformité, l'électronique aérospatiale et les applications de laboratoire avancées. Son association de performances natives 12 bits, de haute bande passante, de logiciels d'analyse flexibles et d'outils d'automatisation intégrés fournit aux ingénieurs une plateforme puissante pour développer et valider les systèmes électroniques les plus exigeants d'aujourd'hui.
Spécifications

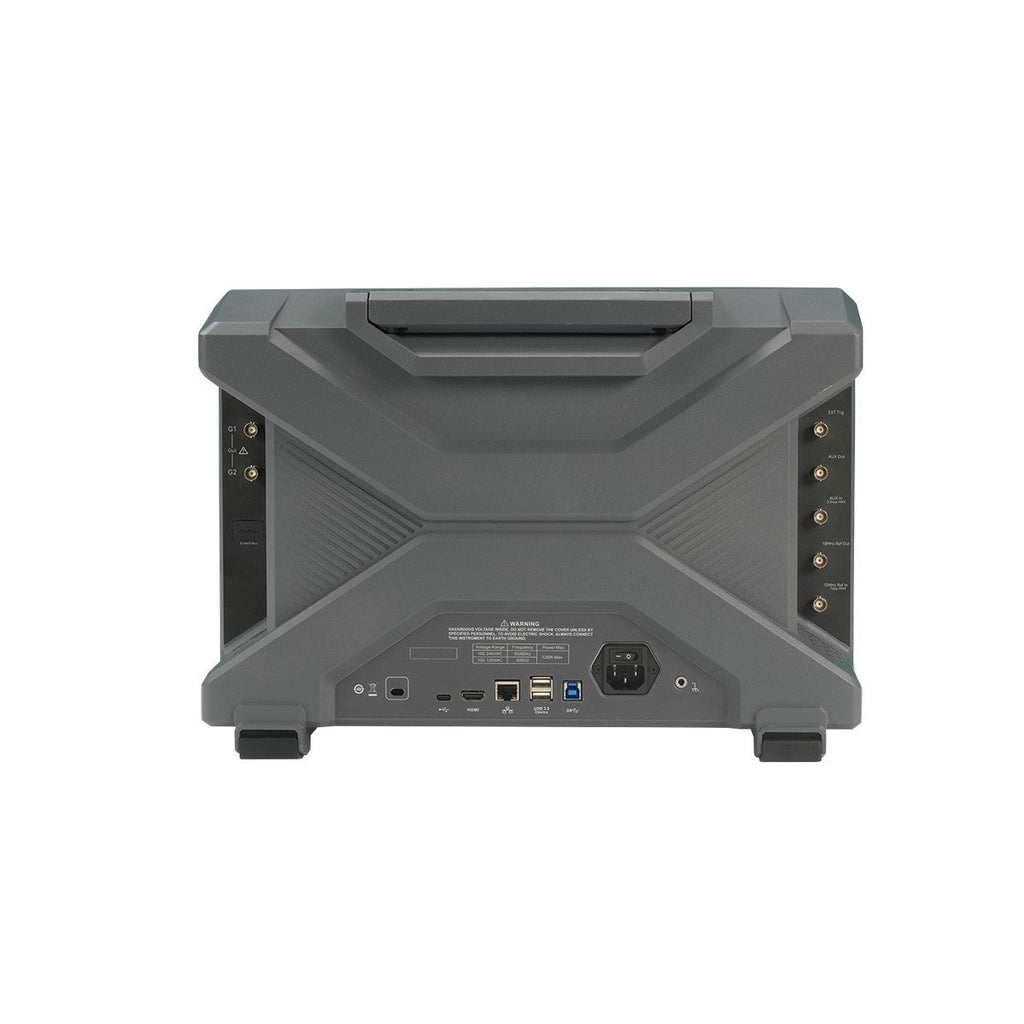

| Bande passante analogique (50 Ω, −3 dB) | 8 GHz demi-canal, 4 GHz plein canal |
| Temps de montée (50 Ω, typ.) | ≤55 ps |
| Canaux analogiques | 4 + 1 déclenchement externe |
| Canaux numériques | 16 (avec pod de sonde logique UT-M15 en option) |
| Taux d'échantillonnage en temps réel | 20 Géch/s (demi-canal) / 10 Géch/s (plein canal) |
| Résolution verticale | 12 bits natifs (jusqu'à 16 bits avec ERES) |
| Profondeur mémoire | 500 Mpts/CH std (plein canal), 1 Gpts/CH std (demi-canal) ; 1 Gpts/CH ou 2 Gpts/CH en option |
| Taux de capture de forme d'onde | ≥1 000 000 wfms/s (mode séquentiel) ; UltraAcq® jusqu'à 300 000 wfms/s en standard |
| ENOB (typ.) | >7 bits à 50 Ω, 50 mV/div, −3 dBFS, pleine bande passante du système |
| Gigue inhérente | ≤150 fs RMS |
| SFDR (typ.) | ≥50 dBc |
| Bruit de fond (typ.) | ≤800 µVrms à 50 mV/div, pleine bande passante ; aussi bas que 390 µVrms à 1–10 mV/div |
| Isolation entre canaux | ≥600:1 (CC–4 GHz, toutes combinaisons de canaux) ; ≥500:1 (>4 GHz, C1+C3 simultanés) |
| Types de déclenchement | 22+ types : front, largeur d'impulsion, vidéo, runt, pente/rampe, temporisation, temps de maintien, N-ième front, motif de code, sur-amplitude, retard, durée ; déclenchement avancé, protocole et par zone |
| Décodage de protocole (standard) | RS-232/422/485/UART, I²C, SPI, CAN, LIN |
| Décodage de protocole (en option) | CAN-FD, FlexRay, SENT, AudioBus (I²S/LJ/RJ/TDM), MIL-STD-1553B, ARINC 429, SMBus, SPMI, I3C, PSI5, USB 2.0, PCIe 2.0, Ethernet, NRZ, Manchester, 8b/10b |
| AWG intégré (en option, MSO8000HD-AWG) | Double canal, sortie max 60 MHz, 625 Méch/s, sinus/carré/impulsion/rampe/bruit/CC + 200+ arbitraires ; modulation AM/FM/balayage |
| Voltmètre numérique / Fréquencemètre (standard) | DVM 4 chiffres (CC, CA RMS, CC+CA RMS) ; fréquencemètre matériel 8 chiffres |
| Mesures automatisées | 52 types ; mesure rapide, analyse statistique, histogramme, graphique de tendance, analyse de trace |
| Analyse avancée (en option) | Analyse de gigue et diagramme de l'œil (MSO8000HD-JITTER) ; analyse PAM-N (PAM-3 à PAM-7) ; test de masque de limite ; conformité USB 2.0 (CTSUSB20) ; conformité Ethernet (CTS100) |
| Opérations mathématiques | Jusqu'à 8 formes d'onde mathématiques ; FFT améliorée (1 Mpts) ; filtres RII/RCF ; compilateur MATLAB embarqué (en option) ; concepteur de filtre avancé (en option) |
| Affichage | Écran tactile FHD 15,6 pouces (1920×1080) ; multi-tactile capacitif ; support gestuel ; multi-fenêtre dynamique |
| Connectivité | USB hôte 3.0 (4× Type-A, 1× Type-C) ; périphérique USB ; LAN 10/100/1000 Mbps ; HDMI ; AUX Entrée/Sortie (synchro déclenchement, déclenchement AWG, réussite/échec) ; Entrée/Sortie réf. 10 MHz |
| Contrôle à distance | SCPI via LAN/USB ; serveur Web intégré pour contrôle par navigateur (PC et mobile) ; UNI-T Instrument Manager (gratuit, PC) |
| Architecture | ASIC AFE (développé par UNI-T) ; plateforme d'oscilloscope de septième génération ; connecteurs BNC de précision >10 GHz |
| Conformité | CE, cTUVus, RoHS |
Téléchargements
Options & Accessoires
Inclus dans la boîte
- 2x câbles SMA, 2x adaptateurs BNC-SMA, 2x câbles BNC-BNC, câble de données USB 3.0
- Cordon d'alimentation (spécifique à la région)
- Guide de téléchargement en anglais, manuel de sécurité multilingue
- Certificat d'étalonnage (COC)
Extensions recommandées
- Pod de sonde logique UT-M15 — ajoute 16 canaux numériques ; 1,25 Géch/s, impédance d'entrée 101 kΩ ±1 %, fixation à broches carrées 8×2.
- Sondes actives — UT-PA2000 (2 GHz asymétrique) et UT-PD2500 (2,5 GHz différentiel) pour les travaux d'intégrité de signal à haute bande passante.
- MSO8000HD-AWG — active l'AWG double canal 60 MHz (625 Méch/s, 200+ formes d'onde intégrées).
- MSO8000HD-LA — licence d'analyseur logique (associée à l'UT-M15).
- MSO8000HD-JITTER — suite de mesure de gigue et diagramme de l'œil.
- MSO8000HD-CTSUSB20 / CTS100 — packages de test de conformité USB 2.0 et Ethernet 100Base-Tx.
- Licences de décodeur de protocole — CAN-FD, FlexRay, SENT, AudioBus, MIL-STD-1553B, ARINC 429, I3C, PSI5, USB 2.0, PCIe 2.0, Ethernet, NRZ, Manchester, 8b/10b, SMBus, SPMI — individuellement ou regroupés dans le kit de mise à niveau MSO8000HD-BND.
- UT-ISOT, UT-PR2060, UT-M13X — transformateur d'isolement, rack pour sondes, carte de démonstration.
FAQ
Quels protocoles sont inclus en standard avec le MSO8804HD ?
RS-232/422/485, UART, I²C, SPI, CAN et LIN sont décodés en standard sans licence supplémentaire requise. Les 16 protocoles restants — CAN-FD, FlexRay, SENT, AudioBus (I²S/LJ/RJ/TDM), MIL-STD-1553B, ARINC 429, SMBus, SPMI, I3C, PSI5, USB 2.0, PCIe 2.0, Ethernet 10/100 Mbps, NRZ, Manchester et 8b/10b — sont disponibles en tant qu'options sous licence séparée ou regroupés dans le kit de mise à niveau MSO8000HD-BND. Chaque option s'active sur le même instrument sans reflasher le firmware ni changer le matériel.
Quel est l'avantage pratique d'une résolution native 12 bits par rapport à 8 bits sur un oscilloscope à haute bande passante ?
Un CAN 12 bits fournit 4 096 niveaux de quantification verticale contre 256 pour un oscilloscope 8 bits — soit seize fois la résolution. À une bande passante de 8 GHz, les mesures qui comptent le plus (diagrammes de l'œil, gigue, artefacts de perte de retour) impliquent généralement des amplitudes bien inférieures à la plage pleine échelle du canal. Sur un oscilloscope 8 bits, les artefacts de faible amplitude sont noyés dans les étapes de quantification ; sur le MSO8804HD, la résolution 12 bits combinée à >7 bits d'ENOB à pleine bande passante maintient ces artefacts au-dessus du bruit de fond et en dessous de la grille de quantification.
Le MSO8804HD inclut-il une analyse de puissance intégrée ?
Non. Le package d'analyse de puissance avancée de la série MSO8000HD n'est disponible que sur le modèle MSO8504HD (5 GHz). Le MSO8804HD se concentre sur les travaux d'intégrité du signal à haut débit à 8 GHz — analyse de gigue, diagrammes de l'œil, validation PAM-N et tests de conformité. Pour la validation de l'électronique de puissance, les séries MSO5000HD et MSO3000HD de UNI-T incluent la suite d'analyse de puissance optionnelle à des niveaux de bande passante inférieurs où les fréquences de découpage correspondent plus efficacement aux exigences de bande passante.
Comment ajouter 16 canaux numériques pour les travaux de signaux mixtes ?
L'interface d'analyseur logique à 16 canaux numériques est intégrée à chaque châssis MSO8804HD en standard matériel. Ajoutez le pod de sonde logique UT-M15 en option pour l'utiliser — connecteurs 8 bits haut/bas séparés, connexion directe aux embases à broches carrées de 2,54 mm 8×2, taux d'échantillonnage numérique de 1,25 Géch/s, largeur d'impulsion minimale de 3,2 ns, impédance d'entrée de 101 kΩ ±1 %. La licence MSO8000HD-LA active la fonction d'analyseur logique.
Puis-je exécuter mes propres scripts d'analyse MATLAB directement sur l'instrument ?
Oui. Le MSO8804HD inclut un compilateur de code MATLAB embarqué qui exécute les scripts directement sur l'oscilloscope, avec des résultats rendus sous forme de formes d'onde mathématiques dans la fenêtre d'affichage. Les scripts sont enregistrés, rappelés et réutilisés au cours des sessions et, combinés à l'automatisation SCPI complète via LAN, USB et le serveur Web, l'instrument prend en charge des flux de travail d'analyse hybrides sur l'instrument et sur MATLAB de bureau.
Quelles combinaisons de paires de canaux prennent en charge la pleine bande passante de 8 GHz ?
La spécification 8 GHz / 20 Géch/s complète est disponible uniquement avec C1 activé, uniquement avec C3 activé, ou C1 et C3 activés simultanément. Toute autre combinaison — C1+C2, C2+C4, les quatre canaux — fonctionne en mode plein canal à 4 GHz / 10 Géch/s. L'isolation entre canaux reflète cela : ≥600:1 de CC à 4 GHz s'applique à toute combinaison, tandis que ≥500:1 au-dessus de 4 GHz est spécifié pour le cas C1+C3 simultané où les travaux double canal haute fréquence sont les plus courants.
