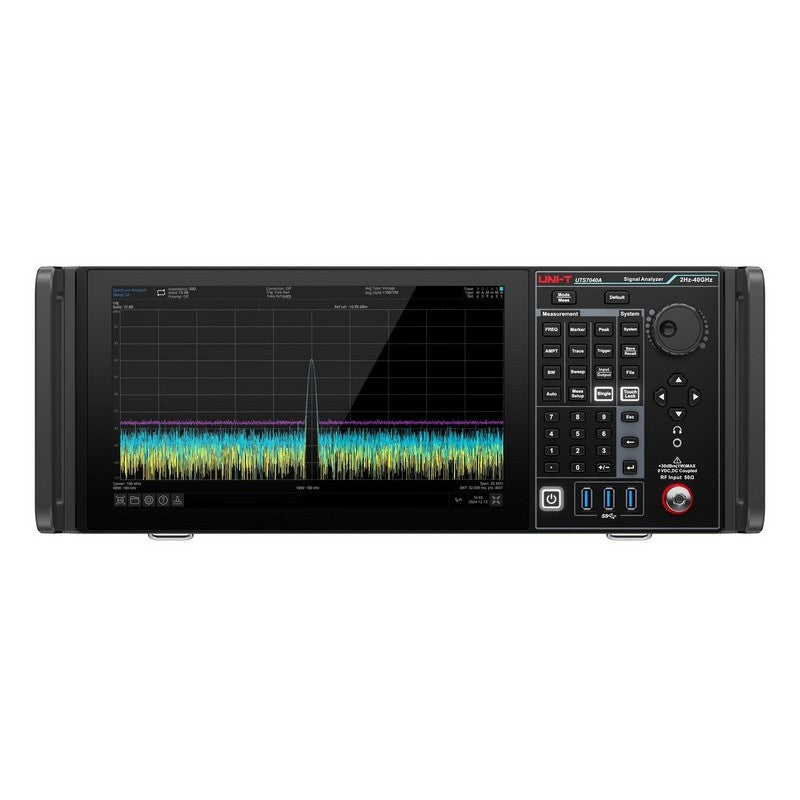

Analyseur de signaux série Interceptor UTS7013A 13,6 GHz
Télécharger
Télécharger
Présentation
Le UNI-T UTS7013A est un analyseur de signal de 13,6 GHz destiné aux communications commerciales sans fil, à l'IoT, à la pré-conformité EMI et aux travaux de caractérisation en R&D. Il couvre une plage de 2 Hz à 13,6 GHz sur un châssis unique, avec un niveau de bruit moyen affiché (DANL) de −167 dBm/Hz (préamplificateur activé) et 100 001 points de balayage sur toute la plage.
L'UTS7013A est le modèle 13,6 GHz de la gamme d'analyseurs de signal large bande UTS7000A. L'analyse de spectre en temps réel est incluse comme capacité de base de l'instrument avec une bande passante d'analyse standard de 40 MHz, extensible par logiciel à 85, 160 ou 255 MHz via les options de licence de la série B. Un écosystème complet d'options de mesure — démodulation 5G NR, analyse de signal vectoriel, capture I/Q, pré-conformité EMI, bruit de phase, mesures de puissance avancées, démodulation analogique et LTE FDD/TDD — permet d'étendre la même plateforme matérielle à des flux de travail spécialisés sans avoir à acheter un second instrument.
Choisir votre modèle — Série UTS7000A
La gamme UTS7000A comprend huit modèles basés sur une plateforme d'analyse de signal unique. La série se divise en deux configurations : une configuration large bande (bande passante temps réel de base de 40 MHz, extensible par logiciel jusqu'à 255 MHz) et une configuration bande étroite –NB (bande passante temps réel fixe de 20 MHz, sans possibilité de mise à niveau). L'échantillonnage, les points de balayage, le bruit de phase, le DANL, l'affichage, l'interface et la compatibilité des options sont identiques sur les huit modèles. Choisissez la fréquence maximale requise par vos travaux, puis sélectionnez la configuration de bande passante.
| Modèle | Fréquence Max. | Bande passante en temps réel | Préamplificateur associé |
|---|---|---|---|
| UTS7000A — Configuration large bande (RTSA 40 MHz, extensible par logiciel à 255 MHz) | |||
| UTS7013A | 2 Hz – 13,6 GHz | 40 MHz de base ; options B85 / B160 / B255 | UTS7000A-P13 |
| UTS7026A | 2 Hz – 26,5 GHz | 40 MHz de base ; options B85 / B160 / B255 | UTS7000A-P26 |
| UTS7032A | 2 Hz – 32 GHz | 40 MHz de base ; options B85 / B160 / B255 | UTS7000A-P32 |
| UTS7040A | 2 Hz – 40 GHz | 40 MHz de base ; options B85 / B160 / B255 | UTS7000A-P40 |
| UTS7000A–NB — Configuration bande étroite (RTSA 20 MHz, fixe, sans mise à niveau possible) | |||
| UTS7013A–NB | 2 Hz – 13,6 GHz | 20 MHz fixe | UTS7000A-P13 |
| UTS7026A–NB | 2 Hz – 26,5 GHz | 20 MHz fixe | UTS7000A-P26 |
| UTS7032A–NB | 2 Hz – 32 GHz | 20 MHz fixe | UTS7000A-P32 |
| UTS7040A–NB | 2 Hz – 40 GHz | 20 MHz fixe | UTS7000A-P40 |
Choisissez la configuration bande étroite –NB si vos signaux ne nécessitent pas une bande passante en temps réel supérieure à 20 MHz — surveillance de canaux étroits, caractérisation de porteuse unique, capture de signaux à saut de fréquence lent ou pré-conformité EMI sur des plages d'émissions conduites. Choisissez la configuration large bande lorsque la capture large bande en temps réel est importante : signaux multi-porteuses, porteuses composantes 5G NR FR2, charges utiles modulées large bande ou capture de transitoires sur des plages allant jusqu'à 255 MHz.
Caractéristiques principales
- Plage de fréquence de 2 Hz à 13,6 GHz, châssis unique, pas de commutation de bande
- Niveau de bruit moyen affiché de −167 dBm/Hz avec le préamplificateur UTS7000A-P13 activé
- Bruit de phase <−110 dBc/Hz
- Analyse de spectre en temps réel incluse — 40 MHz de base, extensible par logiciel à 85, 160 ou 255 MHz
- 100 001 points de balayage, six traces, plage RBW de 1 Hz à 10 MHz
- Écran tactile TFT-LCD de 11,6 pouces avec clavier complet en façade
- USB 3.0, USB 2.0, LAN, HDMI, entrée/sortie de référence 10 MHz, deux entrées de déclenchement
- Neuf options de mesure sous licence logicielle sur une seule plateforme — 5G NR, VSA, I/Q, EMI, PNM, AMA, AMK, FDD-LTE, TDD-LTE
Détails du UNI-T UTS7013A
Analyse de spectre en temps réel — 40 MHz standard, extensible par logiciel à 255 MHz
L'analyse de spectre en temps réel fait partie de l'instrument de base. L'UTS7013A est configuré pour 40 MHz de bande passante d'analyse en temps réel et atteint une capture de signal 100 % dans le domaine fréquentiel en moins de 3,21 µs, permettant ainsi de capturer dans la trace les signaux transitoires et intermittents qu'un analyseur à balayage manquerait. L'instrument prend en charge simultanément les affichages de spectre de densité, de spectrogramme (waterfall) et de puissance par rapport au temps, ainsi qu'un déclenchement par masque de fréquence (FMT) pour la capture lors de l'arrivée, du départ ou du changement de forme d'un signal.
Une bande passante en temps réel plus large peut être ajoutée par licence logicielle sans changer de châssis. L'option UTS7000A-B85 porte la bande passante temps réel à 85 MHz, l'UTS7000A-B160 à 160 MHz et l'UTS7000A-B255 à 255 MHz — suffisant pour capturer les porteuses composantes 5G NR FR2 et les charges utiles modulées large bande en un seul enregistrement. Le déverrouillage de la licence peut être effectué sur site sur n'importe quel châssis UTS7000A large bande de 40 MHz et reste permanent pendant toute la durée de vie de l'instrument.
Plage de fréquence jusqu'à 13,6 GHz avec préamplificateur en option
L'UTS7013A couvre la plage de 2 Hz à 13,6 GHz sur un seul châssis — pas de commutation de bande, pas de mélangeurs externes, pas besoin d'un second instrument pour la partie haute fréquence. Le préamplificateur UTS7000A-P13 est l'option de sensibilité associée à ce châssis. Avec le préamplificateur activé, le niveau de bruit moyen affiché atteint −167 dBm/Hz — le seuil nécessaire à la caractérisation de petits signaux, à la démodulation proche du niveau de bruit et aux travaux EMI sur des émetteurs faibles. Chaque châssis de la gamme UTS7000A dispose de son propre préampli adapté à la plage de fréquences du châssis ; le P13 est le modèle correct pour le châssis 13,6 GHz.
Analyse de démodulation 5G NR
L'option UTS7000A-NR ajoute l'analyse de démodulation 5G New Radio directement sur l'instrument. Combiné à la portée de fréquence de 13,6 GHz de l'UTS7013A et aux options de bande passante temps réel jusqu'à 255 MHz, le châssis prend en charge la caractérisation 5G NR commerciale sur les bandes sous-6 GHz (FR1) — y compris n78 (3,3–3,8 GHz), n79 (4,4–5,0 GHz) et le spectre sans licence Wi-Fi 6E de 6 GHz plus large — utilisé dans le développement de réseaux mobiles commerciaux, les équipements d'accès sans fil fixe et la caractérisation d'appareils sans fil. Les bandes millimétriques FR2 commencent à 24,25 GHz et nécessitent un châssis de fréquence plus élevée de la gamme UTS7000A.
Analyse de signal vectoriel
L'option UTS7000A-VSA fournit une analyse de signal vectoriel à usage général avec des mesures de constellation, d'EVM et de taux de symboles sur les principales familles de modulation numérique — variantes PSK, QAM, FSK, MSK et ASK. Le taux de symboles est réglé de 1 ksps jusqu'à la bande passante d'analyse de l'instrument divisée par les points de symbole. Utilisé pour la mise en service de protocoles sur des radios personnalisées, la vérification de modulation basée sur IQ et la R&D radio numérique où le schéma de modulation n'est pas une forme d'onde cellulaire standardisée.
Analyseur de signal I/Q
L'option UTS7000A-I/Q capture les données d'enregistrement temporel I et Q complexes en bande de base parallèlement à la vue dans le domaine fréquentiel. L'enregistrement I/Q capturé prend en charge l'inspection à la fois dans le domaine temporel et fréquentiel du même signal, utile pour le débogage au niveau du protocole, la vérification de modulation personnalisée et l'analyse post-capture dans des outils externes où les échantillons IQ bruts sont nécessaires.
Tests de pré-conformité EMI
L'option UTS7000A-EMI configure l'instrument pour les travaux de pré-conformité EMI avec des détecteurs de style CISPR (y compris quasi-crête), des lignes de limite prédéfinies et une mesure en mode compteur à des fréquences fixes. Les flux de travail de pré-balayage et de balayage final permettent à une équipe de développement d'identifier les défaillances d'émissions probables et de caractériser leur contenu spectral avant de planifier du temps en chambre certifiée. Les plages d'émissions conduites (Bande A, Bande B) et les balayages d'émissions rayonnées plus larges sont tous deux pris en charge sur le même instrument.
Analyse de bruit de phase
L'option UTS7000A-PNM fournit une mesure de bruit de phase en une touche aux fréquences de décalage sélectionnées par l'utilisateur, avec un affichage graphique logarithmique dBc/Hz. Utilisé pour la caractérisation des oscillateurs, l'évaluation des synthétiseurs et la qualification des horloges de référence, là où le propre plancher de bruit de phase de l'instrument (<−110 dBc/Hz) est bien inférieur à celui de l'appareil testé.
Kit de mesure avancé — TOI, OBW, puissance de canal, ACPR, CNR, surveillance du spectre
L'option UTS7000A-AMK ajoute un ensemble de mesures de puissance et spectrales en une touche pour les travaux de caractérisation RF routiniers — interception de troisième ordre (TOI), largeur de bande occupée (OBW), puissance de canal, rapport de puissance de canal adjacent (ACPR), rapport porteuse sur bruit (CNR), analyse harmonique, puissance dans le domaine temporel et surveillance du spectre. Chacune correspond à un écran de mesure dédié plutôt qu'à une séquence manuelle de placements de marqueurs, ce qui constitue la différence pratique pour la caractérisation en production et les balayages automatisés nocturnes.
Démodulation analogique et LTE
L'option UTS7000A-AMA ajoute l'analyse de démodulation analogique pour les signaux AM, FM et PM, avec mesure de la porteuse, de la profondeur de modulation, de la déviation de fréquence, du SINAD et de la distorsion harmonique totale. Les options UTS7000A-FDD-LTE et UTS7000A-TDD-LTE ajoutent la démodulation 3GPP LTE pour les signaux FDD et TDD respectivement, avec EVM par bloc de ressources, synchronisation de trame et d'emplacement, caractérisation PDSCH et PUSCH, et analyse de signal OFDM. Chacune est une licence séparée et fonctionne comme un mode de mesure dédié sur l'instrument.
Applications principales
Développement d'équipements sans fil 5G NR sous-6 et commerciaux
La portée de fréquence de 13,6 GHz de l'UTS7013A couvre les bandes 5G NR sous-6 (FR1) commerciales et le spectre sans fil commercial plus large sous-15 GHz utilisé dans le développement de réseaux mobiles commerciaux, les équipements d'accès sans fil fixe et la caractérisation d'appareils sans fil. L'option de démodulation UTS7000A-NR, les options de bande passante temps réel jusqu'à 255 MHz et l'option d'enregistrement temporel I/Q sont les trois composants qu'un banc 5G NR commercial typique utilisera ensemble.
Mise en service de protocoles sans fil et IoT
Pour les bandes commerciales 2,4 GHz et 5 GHz — Wi-Fi 6 / 6E, Bluetooth, Zigbee, LoRa et radios propriétaires personnalisées — le châssis est associé à l'UTS7000A-VSA pour la caractérisation de modulation numérique et à l'UTS7000A-I/Q pour la capture d'enregistrement temporel utilisée dans le débogage au niveau du protocole et l'analyse post-capture. Les options de bande passante d'analyse en temps réel prennent en charge les canaux large bande et la capture de signaux à saut de fréquence.
Pré-conformité EMI et hygiène spectrale
L'option UTS7000A-EMI configure l'instrument pour les travaux de pré-conformité aux émissions conduites et rayonnées — détecteurs de style CISPR y compris quasi-crête, lignes de limite prédéfinies et flux de travail de pré-balayage et de balayage final. Pour les conceptions d'électronique de puissance où les émissions de fréquence de commutation et les harmoniques doivent être caractérisées avant le passage en chambre, la combinaison de l'option EMI et du kit de mesure UTS7000A-AMK (analyse harmonique, surveillance du spectre) permet de disposer d'un banc de pré-conformité complet sur un seul instrument.
Caractérisation R&D et surveillance du spectre
Pour les travaux généraux de R&D en analyse de signal — qualification du bruit de phase des oscillateurs et synthétiseurs, mesure de la distorsion d'intermodulation, recherche d'émissions parasites, détection de signaux faibles et surveillance du spectre longue durée — le plancher de bruit de −167 dBm/Hz du châssis (avec préampli), les 100 001 points de balayage, les six mémoires de trace et l'affichage du spectre de densité en temps réel couvrent les flux de travail quotidiens. L'option de bruit de phase UTS7000A-PNM et le kit de mesure UTS7000A-AMK sont les ajouts les plus utilisés pour ces travaux.
Accessoires et options de la gamme
Options de bande passante en temps réel (licences logicielles, configuration large bande uniquement) :
- UTS7000A-B85 — Bande passante d'analyse en temps réel 85 MHz
- UTS7000A-B160 — Bande passante d'analyse en temps réel 160 MHz
- UTS7000A-B255 — Bande passante d'analyse en temps réel 255 MHz
Option de préamplificateur associé (fréquence adaptée à ce châssis) :
- UTS7000A-P13 — préamplificateur pour UTS7013A et UTS7013A-NB
Options de fonction de mesure (sous licence logicielle ; compatibles avec tous les châssis UTS7000A, y compris –NB) :
- UTS7000A-NR — Analyse de démodulation 5G NR
- UTS7000A-VSA — Analyse de signal vectoriel
- UTS7000A-I/Q — Analyseur de signal I/Q
- UTS7000A-EMI — Tests de pré-conformité EMI
- UTS7000A-PNM — Mesure du bruit de phase
- UTS7000A-AMK — Kit de mesure avancé
- UTS7000A-AMA — Démodulation analogique (AM/FM/PM)
- UTS7000A-FDD-LTE — Démodulation LTE FDD
- UTS7000A-TDD-LTE — Démodulation LTE TDD
Questions fréquemment posées
Quel préamplificateur dois-je commander avec l'UTS7013A ?
L'UTS7000A-P13 est le préamplificateur adapté au châssis 13,6 GHz. Chaque châssis de la gamme UTS7000A possède son propre préampli adapté en fréquence ; l'utilisation d'un préampli provenant d'un châssis de fréquence inférieure limiterait la plage de sensibilité utilisable sur toute l'étendue de l'UTS7013A.
Le générateur de suivi est-il inclus ou disponible en option ?
La gamme UTS7000A n'inclut de générateur de suivi sur aucun châssis. Pour l'analyse de réseau scalaire sur une plateforme d'analyseur de signal UNI-T avec un générateur de suivi intégré, la série UTS5000A est l'instrument alternatif.
La bande passante d'analyse en temps réel peut-elle être étendue après l'achat ?
Oui — l'UTS7013A est livré avec une bande passante en temps réel de 40 MHz et peut être étendu en ajoutant les options de bande passante UTS7000A-B85 (85 MHz), UTS7000A-B160 (160 MHz) ou UTS7000A-B255 (255 MHz). Il s'agit de licences logicielles installables sur site — achetez, enregistrez et installez via le menu "Option Install" du châssis.
Les options de mesure sont-elles installées en usine ou puis-je les licencier plus tard ?
Les neuf options de mesure — 5G NR, VSA, I/Q, EMI, PNM, AMK, AMA, FDD-LTE, TDD-LTE — s'installent sous forme de licences logicielles sur l'instrument et peuvent être ajoutées à tout moment après l'achat. Chaque option s'installe et s'active indépendamment.
L'UTS7013A prend-il en charge la programmation et l'automatisation à distance ?
Oui. L'instrument prend en charge la programmation SCPI via LAN et USB, avec un ensemble d'interfaces standard comprenant USB 3.0 hôte, USB 2.0 hôte, périphérique USB, LAN, HDMI, entrée/sortie de référence 10 MHz, entrée de référence externe et deux entrées de déclenchement.
Spécifications
| Numéro de modèle | UTS7013A |
| Gamme de fréquence | 2 Hz – 13,6 GHz |
| Bande passante d'analyse en temps réel | 40 MHz de base ; extensible par logiciel à 85 / 160 / 255 MHz via les licences d'option B |
| Niveau moyen de bruit affiché | −167 dBm/Hz (avec préamplificateur UTS7000A-P13 activé) |
| Bruit de phase | <−110 dBc/Hz |
| Résolution de fréquence | 0,001 Hz |
| Bande passante de résolution (RBW) | 1 Hz – 3 MHz (pas de 10 %), 4 / 5 / 6 / 8 / 10 MHz |
| Points de balayage | jusqu'à 100 001 |
| Traces | 6 |
| Écran | Écran tactile TFT-LCD de 11,6 pouces |
| Interface | USB 3.0 / USB 2.0 host, USB-Device, LAN, HDMI, 10 MHz Ref In/Out, Ext Ref In, 2× Trigger In, Casque |
| Générateur de poursuite | Non disponible |
| Certifications | CE, cETLus, RoHS |
Documentation
Options et accessoires
Inclus dans la boîte :
- Cordon d'alimentation
- Câble d'impression USB 2.0
- Guide de téléchargement en anglais
- Manuel de sécurité multilingue
- Rapport d'étalonnage (COC)
Options logicielles (numéro de modèle — description) :
- UTS7000A-AMA — Option de mesure de démodulation analogique
- UTS7000A-AMK — Option de kit de mesure avancée
- UTS7000A-B160 — Licence de bande passante d'analyse en temps réel 160 MHz
- UTS7000A-B255 — Licence de bande passante d'analyse en temps réel 255 MHz
- UTS7000A-B85 — Licence de bande passante d'analyse en temps réel 85 MHz
- UTS7000A-EMI — Option de mesure EMI
- UTS7000A-FDD-LTE — Option d'analyse de démodulation FDD-LTE
- UTS7000A-I/Q — Option analyseur I/Q
- UTS7000A-NR — Option d'analyse de démodulation 5G NR
- UTS7000A-P13 — Option préamplificateur 13,6 GHz pour UTS7013A
- UTS7000A-P26 — Option préamplificateur 26,5 GHz pour UTS7026A
- UTS7000A-P32 — Option préamplificateur 32 GHz pour UTS7032A
- UTS7000A-P40 — Option préamplificateur 40 GHz pour UTS7040A
- UTS7000A-PNM — Option de mesure du bruit de phase
- UTS7000A-TDD-LTE — Option d'analyse de démodulation TDD-LTE
- UTS7000A-VSA — Option d'analyse de signal vectoriel
Impossible d’afficher la disponibilité du retrait.
Informations sur le produit
Informations sur le produit
Présentation
Le UNI-T UTS7013A est un analyseur de signal de 13,6 GHz destiné aux communications commerciales sans fil, à l'IoT, à la pré-conformité EMI et aux travaux de caractérisation en R&D. Il couvre une plage de 2 Hz à 13,6 GHz sur un châssis unique, avec un niveau de bruit moyen affiché (DANL) de −167 dBm/Hz (préamplificateur activé) et 100 001 points de balayage sur toute la plage.
L'UTS7013A est le modèle 13,6 GHz de la gamme d'analyseurs de signal large bande UTS7000A. L'analyse de spectre en temps réel est incluse comme capacité de base de l'instrument avec une bande passante d'analyse standard de 40 MHz, extensible par logiciel à 85, 160 ou 255 MHz via les options de licence de la série B. Un écosystème complet d'options de mesure — démodulation 5G NR, analyse de signal vectoriel, capture I/Q, pré-conformité EMI, bruit de phase, mesures de puissance avancées, démodulation analogique et LTE FDD/TDD — permet d'étendre la même plateforme matérielle à des flux de travail spécialisés sans avoir à acheter un second instrument.
Choisir votre modèle — Série UTS7000A
La gamme UTS7000A comprend huit modèles basés sur une plateforme d'analyse de signal unique. La série se divise en deux configurations : une configuration large bande (bande passante temps réel de base de 40 MHz, extensible par logiciel jusqu'à 255 MHz) et une configuration bande étroite –NB (bande passante temps réel fixe de 20 MHz, sans possibilité de mise à niveau). L'échantillonnage, les points de balayage, le bruit de phase, le DANL, l'affichage, l'interface et la compatibilité des options sont identiques sur les huit modèles. Choisissez la fréquence maximale requise par vos travaux, puis sélectionnez la configuration de bande passante.
| Modèle | Fréquence Max. | Bande passante en temps réel | Préamplificateur associé |
|---|---|---|---|
| UTS7000A — Configuration large bande (RTSA 40 MHz, extensible par logiciel à 255 MHz) | |||
| UTS7013A | 2 Hz – 13,6 GHz | 40 MHz de base ; options B85 / B160 / B255 | UTS7000A-P13 |
| UTS7026A | 2 Hz – 26,5 GHz | 40 MHz de base ; options B85 / B160 / B255 | UTS7000A-P26 |
| UTS7032A | 2 Hz – 32 GHz | 40 MHz de base ; options B85 / B160 / B255 | UTS7000A-P32 |
| UTS7040A | 2 Hz – 40 GHz | 40 MHz de base ; options B85 / B160 / B255 | UTS7000A-P40 |
| UTS7000A–NB — Configuration bande étroite (RTSA 20 MHz, fixe, sans mise à niveau possible) | |||
| UTS7013A–NB | 2 Hz – 13,6 GHz | 20 MHz fixe | UTS7000A-P13 |
| UTS7026A–NB | 2 Hz – 26,5 GHz | 20 MHz fixe | UTS7000A-P26 |
| UTS7032A–NB | 2 Hz – 32 GHz | 20 MHz fixe | UTS7000A-P32 |
| UTS7040A–NB | 2 Hz – 40 GHz | 20 MHz fixe | UTS7000A-P40 |
Choisissez la configuration bande étroite –NB si vos signaux ne nécessitent pas une bande passante en temps réel supérieure à 20 MHz — surveillance de canaux étroits, caractérisation de porteuse unique, capture de signaux à saut de fréquence lent ou pré-conformité EMI sur des plages d'émissions conduites. Choisissez la configuration large bande lorsque la capture large bande en temps réel est importante : signaux multi-porteuses, porteuses composantes 5G NR FR2, charges utiles modulées large bande ou capture de transitoires sur des plages allant jusqu'à 255 MHz.
Caractéristiques principales
- Plage de fréquence de 2 Hz à 13,6 GHz, châssis unique, pas de commutation de bande
- Niveau de bruit moyen affiché de −167 dBm/Hz avec le préamplificateur UTS7000A-P13 activé
- Bruit de phase <−110 dBc/Hz
- Analyse de spectre en temps réel incluse — 40 MHz de base, extensible par logiciel à 85, 160 ou 255 MHz
- 100 001 points de balayage, six traces, plage RBW de 1 Hz à 10 MHz
- Écran tactile TFT-LCD de 11,6 pouces avec clavier complet en façade
- USB 3.0, USB 2.0, LAN, HDMI, entrée/sortie de référence 10 MHz, deux entrées de déclenchement
- Neuf options de mesure sous licence logicielle sur une seule plateforme — 5G NR, VSA, I/Q, EMI, PNM, AMA, AMK, FDD-LTE, TDD-LTE
Détails du UNI-T UTS7013A
Analyse de spectre en temps réel — 40 MHz standard, extensible par logiciel à 255 MHz
L'analyse de spectre en temps réel fait partie de l'instrument de base. L'UTS7013A est configuré pour 40 MHz de bande passante d'analyse en temps réel et atteint une capture de signal 100 % dans le domaine fréquentiel en moins de 3,21 µs, permettant ainsi de capturer dans la trace les signaux transitoires et intermittents qu'un analyseur à balayage manquerait. L'instrument prend en charge simultanément les affichages de spectre de densité, de spectrogramme (waterfall) et de puissance par rapport au temps, ainsi qu'un déclenchement par masque de fréquence (FMT) pour la capture lors de l'arrivée, du départ ou du changement de forme d'un signal.
Une bande passante en temps réel plus large peut être ajoutée par licence logicielle sans changer de châssis. L'option UTS7000A-B85 porte la bande passante temps réel à 85 MHz, l'UTS7000A-B160 à 160 MHz et l'UTS7000A-B255 à 255 MHz — suffisant pour capturer les porteuses composantes 5G NR FR2 et les charges utiles modulées large bande en un seul enregistrement. Le déverrouillage de la licence peut être effectué sur site sur n'importe quel châssis UTS7000A large bande de 40 MHz et reste permanent pendant toute la durée de vie de l'instrument.
Plage de fréquence jusqu'à 13,6 GHz avec préamplificateur en option
L'UTS7013A couvre la plage de 2 Hz à 13,6 GHz sur un seul châssis — pas de commutation de bande, pas de mélangeurs externes, pas besoin d'un second instrument pour la partie haute fréquence. Le préamplificateur UTS7000A-P13 est l'option de sensibilité associée à ce châssis. Avec le préamplificateur activé, le niveau de bruit moyen affiché atteint −167 dBm/Hz — le seuil nécessaire à la caractérisation de petits signaux, à la démodulation proche du niveau de bruit et aux travaux EMI sur des émetteurs faibles. Chaque châssis de la gamme UTS7000A dispose de son propre préampli adapté à la plage de fréquences du châssis ; le P13 est le modèle correct pour le châssis 13,6 GHz.
Analyse de démodulation 5G NR
L'option UTS7000A-NR ajoute l'analyse de démodulation 5G New Radio directement sur l'instrument. Combiné à la portée de fréquence de 13,6 GHz de l'UTS7013A et aux options de bande passante temps réel jusqu'à 255 MHz, le châssis prend en charge la caractérisation 5G NR commerciale sur les bandes sous-6 GHz (FR1) — y compris n78 (3,3–3,8 GHz), n79 (4,4–5,0 GHz) et le spectre sans licence Wi-Fi 6E de 6 GHz plus large — utilisé dans le développement de réseaux mobiles commerciaux, les équipements d'accès sans fil fixe et la caractérisation d'appareils sans fil. Les bandes millimétriques FR2 commencent à 24,25 GHz et nécessitent un châssis de fréquence plus élevée de la gamme UTS7000A.
Analyse de signal vectoriel
L'option UTS7000A-VSA fournit une analyse de signal vectoriel à usage général avec des mesures de constellation, d'EVM et de taux de symboles sur les principales familles de modulation numérique — variantes PSK, QAM, FSK, MSK et ASK. Le taux de symboles est réglé de 1 ksps jusqu'à la bande passante d'analyse de l'instrument divisée par les points de symbole. Utilisé pour la mise en service de protocoles sur des radios personnalisées, la vérification de modulation basée sur IQ et la R&D radio numérique où le schéma de modulation n'est pas une forme d'onde cellulaire standardisée.
Analyseur de signal I/Q
L'option UTS7000A-I/Q capture les données d'enregistrement temporel I et Q complexes en bande de base parallèlement à la vue dans le domaine fréquentiel. L'enregistrement I/Q capturé prend en charge l'inspection à la fois dans le domaine temporel et fréquentiel du même signal, utile pour le débogage au niveau du protocole, la vérification de modulation personnalisée et l'analyse post-capture dans des outils externes où les échantillons IQ bruts sont nécessaires.
Tests de pré-conformité EMI
L'option UTS7000A-EMI configure l'instrument pour les travaux de pré-conformité EMI avec des détecteurs de style CISPR (y compris quasi-crête), des lignes de limite prédéfinies et une mesure en mode compteur à des fréquences fixes. Les flux de travail de pré-balayage et de balayage final permettent à une équipe de développement d'identifier les défaillances d'émissions probables et de caractériser leur contenu spectral avant de planifier du temps en chambre certifiée. Les plages d'émissions conduites (Bande A, Bande B) et les balayages d'émissions rayonnées plus larges sont tous deux pris en charge sur le même instrument.
Analyse de bruit de phase
L'option UTS7000A-PNM fournit une mesure de bruit de phase en une touche aux fréquences de décalage sélectionnées par l'utilisateur, avec un affichage graphique logarithmique dBc/Hz. Utilisé pour la caractérisation des oscillateurs, l'évaluation des synthétiseurs et la qualification des horloges de référence, là où le propre plancher de bruit de phase de l'instrument (<−110 dBc/Hz) est bien inférieur à celui de l'appareil testé.
Kit de mesure avancé — TOI, OBW, puissance de canal, ACPR, CNR, surveillance du spectre
L'option UTS7000A-AMK ajoute un ensemble de mesures de puissance et spectrales en une touche pour les travaux de caractérisation RF routiniers — interception de troisième ordre (TOI), largeur de bande occupée (OBW), puissance de canal, rapport de puissance de canal adjacent (ACPR), rapport porteuse sur bruit (CNR), analyse harmonique, puissance dans le domaine temporel et surveillance du spectre. Chacune correspond à un écran de mesure dédié plutôt qu'à une séquence manuelle de placements de marqueurs, ce qui constitue la différence pratique pour la caractérisation en production et les balayages automatisés nocturnes.
Démodulation analogique et LTE
L'option UTS7000A-AMA ajoute l'analyse de démodulation analogique pour les signaux AM, FM et PM, avec mesure de la porteuse, de la profondeur de modulation, de la déviation de fréquence, du SINAD et de la distorsion harmonique totale. Les options UTS7000A-FDD-LTE et UTS7000A-TDD-LTE ajoutent la démodulation 3GPP LTE pour les signaux FDD et TDD respectivement, avec EVM par bloc de ressources, synchronisation de trame et d'emplacement, caractérisation PDSCH et PUSCH, et analyse de signal OFDM. Chacune est une licence séparée et fonctionne comme un mode de mesure dédié sur l'instrument.
Applications principales
Développement d'équipements sans fil 5G NR sous-6 et commerciaux
La portée de fréquence de 13,6 GHz de l'UTS7013A couvre les bandes 5G NR sous-6 (FR1) commerciales et le spectre sans fil commercial plus large sous-15 GHz utilisé dans le développement de réseaux mobiles commerciaux, les équipements d'accès sans fil fixe et la caractérisation d'appareils sans fil. L'option de démodulation UTS7000A-NR, les options de bande passante temps réel jusqu'à 255 MHz et l'option d'enregistrement temporel I/Q sont les trois composants qu'un banc 5G NR commercial typique utilisera ensemble.
Mise en service de protocoles sans fil et IoT
Pour les bandes commerciales 2,4 GHz et 5 GHz — Wi-Fi 6 / 6E, Bluetooth, Zigbee, LoRa et radios propriétaires personnalisées — le châssis est associé à l'UTS7000A-VSA pour la caractérisation de modulation numérique et à l'UTS7000A-I/Q pour la capture d'enregistrement temporel utilisée dans le débogage au niveau du protocole et l'analyse post-capture. Les options de bande passante d'analyse en temps réel prennent en charge les canaux large bande et la capture de signaux à saut de fréquence.
Pré-conformité EMI et hygiène spectrale
L'option UTS7000A-EMI configure l'instrument pour les travaux de pré-conformité aux émissions conduites et rayonnées — détecteurs de style CISPR y compris quasi-crête, lignes de limite prédéfinies et flux de travail de pré-balayage et de balayage final. Pour les conceptions d'électronique de puissance où les émissions de fréquence de commutation et les harmoniques doivent être caractérisées avant le passage en chambre, la combinaison de l'option EMI et du kit de mesure UTS7000A-AMK (analyse harmonique, surveillance du spectre) permet de disposer d'un banc de pré-conformité complet sur un seul instrument.
Caractérisation R&D et surveillance du spectre
Pour les travaux généraux de R&D en analyse de signal — qualification du bruit de phase des oscillateurs et synthétiseurs, mesure de la distorsion d'intermodulation, recherche d'émissions parasites, détection de signaux faibles et surveillance du spectre longue durée — le plancher de bruit de −167 dBm/Hz du châssis (avec préampli), les 100 001 points de balayage, les six mémoires de trace et l'affichage du spectre de densité en temps réel couvrent les flux de travail quotidiens. L'option de bruit de phase UTS7000A-PNM et le kit de mesure UTS7000A-AMK sont les ajouts les plus utilisés pour ces travaux.
Accessoires et options de la gamme
Options de bande passante en temps réel (licences logicielles, configuration large bande uniquement) :
- UTS7000A-B85 — Bande passante d'analyse en temps réel 85 MHz
- UTS7000A-B160 — Bande passante d'analyse en temps réel 160 MHz
- UTS7000A-B255 — Bande passante d'analyse en temps réel 255 MHz
Option de préamplificateur associé (fréquence adaptée à ce châssis) :
- UTS7000A-P13 — préamplificateur pour UTS7013A et UTS7013A-NB
Options de fonction de mesure (sous licence logicielle ; compatibles avec tous les châssis UTS7000A, y compris –NB) :
- UTS7000A-NR — Analyse de démodulation 5G NR
- UTS7000A-VSA — Analyse de signal vectoriel
- UTS7000A-I/Q — Analyseur de signal I/Q
- UTS7000A-EMI — Tests de pré-conformité EMI
- UTS7000A-PNM — Mesure du bruit de phase
- UTS7000A-AMK — Kit de mesure avancé
- UTS7000A-AMA — Démodulation analogique (AM/FM/PM)
- UTS7000A-FDD-LTE — Démodulation LTE FDD
- UTS7000A-TDD-LTE — Démodulation LTE TDD
Questions fréquemment posées
Quel préamplificateur dois-je commander avec l'UTS7013A ?
L'UTS7000A-P13 est le préamplificateur adapté au châssis 13,6 GHz. Chaque châssis de la gamme UTS7000A possède son propre préampli adapté en fréquence ; l'utilisation d'un préampli provenant d'un châssis de fréquence inférieure limiterait la plage de sensibilité utilisable sur toute l'étendue de l'UTS7013A.
Le générateur de suivi est-il inclus ou disponible en option ?
La gamme UTS7000A n'inclut de générateur de suivi sur aucun châssis. Pour l'analyse de réseau scalaire sur une plateforme d'analyseur de signal UNI-T avec un générateur de suivi intégré, la série UTS5000A est l'instrument alternatif.
La bande passante d'analyse en temps réel peut-elle être étendue après l'achat ?
Oui — l'UTS7013A est livré avec une bande passante en temps réel de 40 MHz et peut être étendu en ajoutant les options de bande passante UTS7000A-B85 (85 MHz), UTS7000A-B160 (160 MHz) ou UTS7000A-B255 (255 MHz). Il s'agit de licences logicielles installables sur site — achetez, enregistrez et installez via le menu "Option Install" du châssis.
Les options de mesure sont-elles installées en usine ou puis-je les licencier plus tard ?
Les neuf options de mesure — 5G NR, VSA, I/Q, EMI, PNM, AMK, AMA, FDD-LTE, TDD-LTE — s'installent sous forme de licences logicielles sur l'instrument et peuvent être ajoutées à tout moment après l'achat. Chaque option s'installe et s'active indépendamment.
L'UTS7013A prend-il en charge la programmation et l'automatisation à distance ?
Oui. L'instrument prend en charge la programmation SCPI via LAN et USB, avec un ensemble d'interfaces standard comprenant USB 3.0 hôte, USB 2.0 hôte, périphérique USB, LAN, HDMI, entrée/sortie de référence 10 MHz, entrée de référence externe et deux entrées de déclenchement.
Spécifications
| Numéro de modèle | UTS7013A |
| Gamme de fréquence | 2 Hz – 13,6 GHz |
| Bande passante d'analyse en temps réel | 40 MHz de base ; extensible par logiciel à 85 / 160 / 255 MHz via les licences d'option B |
| Niveau moyen de bruit affiché | −167 dBm/Hz (avec préamplificateur UTS7000A-P13 activé) |
| Bruit de phase | <−110 dBc/Hz |
| Résolution de fréquence | 0,001 Hz |
| Bande passante de résolution (RBW) | 1 Hz – 3 MHz (pas de 10 %), 4 / 5 / 6 / 8 / 10 MHz |
| Points de balayage | jusqu'à 100 001 |
| Traces | 6 |
| Écran | Écran tactile TFT-LCD de 11,6 pouces |
| Interface | USB 3.0 / USB 2.0 host, USB-Device, LAN, HDMI, 10 MHz Ref In/Out, Ext Ref In, 2× Trigger In, Casque |
| Générateur de poursuite | Non disponible |
| Certifications | CE, cETLus, RoHS |
Documentation
Options et accessoires

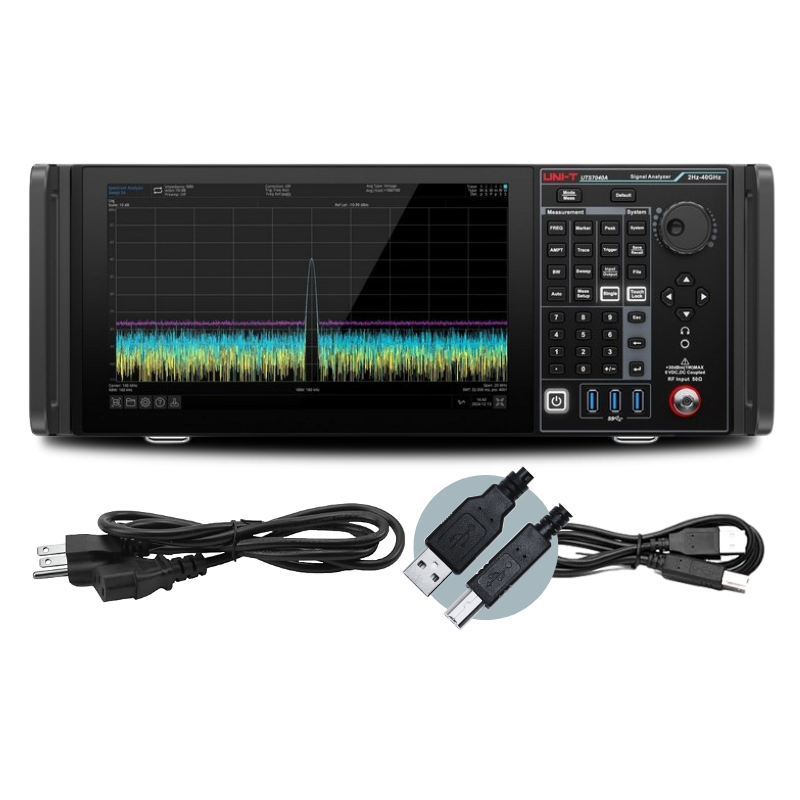

Inclus dans la boîte :
- Cordon d'alimentation
- Câble d'impression USB 2.0
- Guide de téléchargement en anglais
- Manuel de sécurité multilingue
- Rapport d'étalonnage (COC)
Options logicielles (numéro de modèle — description) :
- UTS7000A-AMA — Option de mesure de démodulation analogique
- UTS7000A-AMK — Option de kit de mesure avancée
- UTS7000A-B160 — Licence de bande passante d'analyse en temps réel 160 MHz
- UTS7000A-B255 — Licence de bande passante d'analyse en temps réel 255 MHz
- UTS7000A-B85 — Licence de bande passante d'analyse en temps réel 85 MHz
- UTS7000A-EMI — Option de mesure EMI
- UTS7000A-FDD-LTE — Option d'analyse de démodulation FDD-LTE
- UTS7000A-I/Q — Option analyseur I/Q
- UTS7000A-NR — Option d'analyse de démodulation 5G NR
- UTS7000A-P13 — Option préamplificateur 13,6 GHz pour UTS7013A
- UTS7000A-P26 — Option préamplificateur 26,5 GHz pour UTS7026A
- UTS7000A-P32 — Option préamplificateur 32 GHz pour UTS7032A
- UTS7000A-P40 — Option préamplificateur 40 GHz pour UTS7040A
- UTS7000A-PNM — Option de mesure du bruit de phase
- UTS7000A-TDD-LTE — Option d'analyse de démodulation TDD-LTE
- UTS7000A-VSA — Option d'analyse de signal vectoriel
Description
Description
Vos informations de paiement sont traitées de manière sécurisée. Nous ne conservons pas les détails de votre carte bancaire et n'avons pas accès à vos informations de paiement.
Product Category: Outils de test électrique
Quelques-uns de nos précieux clients :
