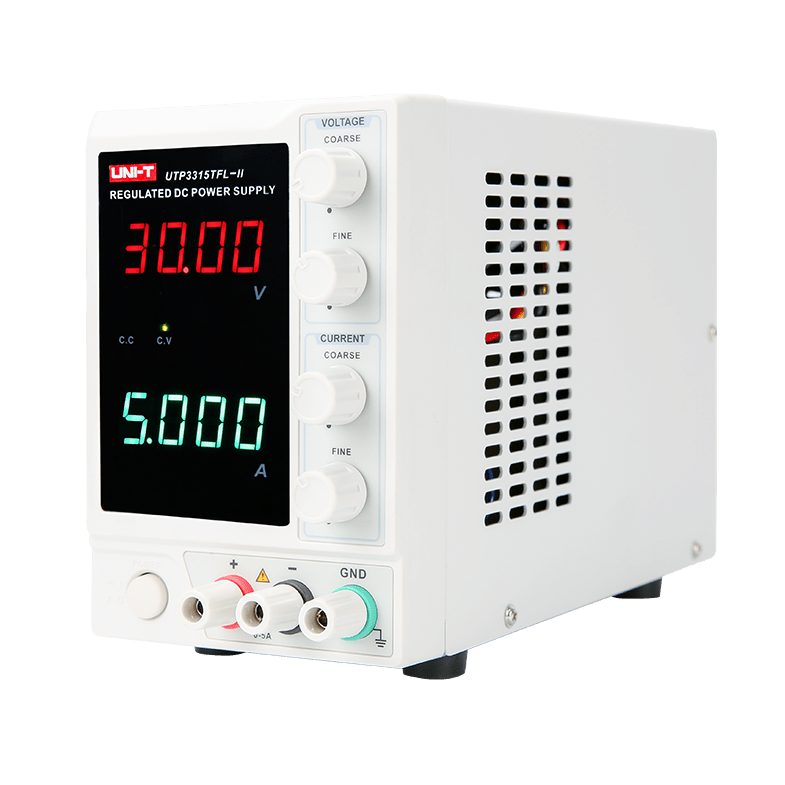

Ang UTP3315TFL-II ay isang single-channel linear bench supply na may sukat, timbang, at presyong angkop para sa workbench kung saan ito gagamitin.

Tinatawag ito ng UNI-T na "isang matipid na benchtop tool para sa mga DIY electronics hobbyist, paggawa ng electronics, at pagsubok," na siyang pinakatumpak na paglalarawan na maibibigay namin sa isang pangungusap. Mayroon itong 150W ng linear DC sa 0–30V / 0–5A, sa sukat na 105 × 165 × 249 mm at netong timbang na 4 kg.

Ang four-digit LED display ay nagbabasa ng boltahe at agos sa resolution na 10 mV / 1 mA bawat channel. Ang auto CV/CC crossover na may current limit protection ay ligtas na humahawak sa mga hindi kilalang load. Ang 5A current rating ay kayang mag-handle ng maliliit na motor, transmitter front-ends, high-current LED arrays, at ang mga uri ng high-power prototyping na hindi kaya ng 3A UTP3313TFL-II. Walang firmware, walang network port, at walang PC software stack.

• Single-Channel, 150W Linear Output — 0–30V / 0–5A mula sa isang linear regulator. Malinis, mababang-ripple (≤2 mVrms) na output na angkop para sa analog na trabaho, mga proyekto sa transmitter, motor-drive prototyping, at mga task na may mas mataas na agos kung saan hindi kanais-nais ang switching noise.

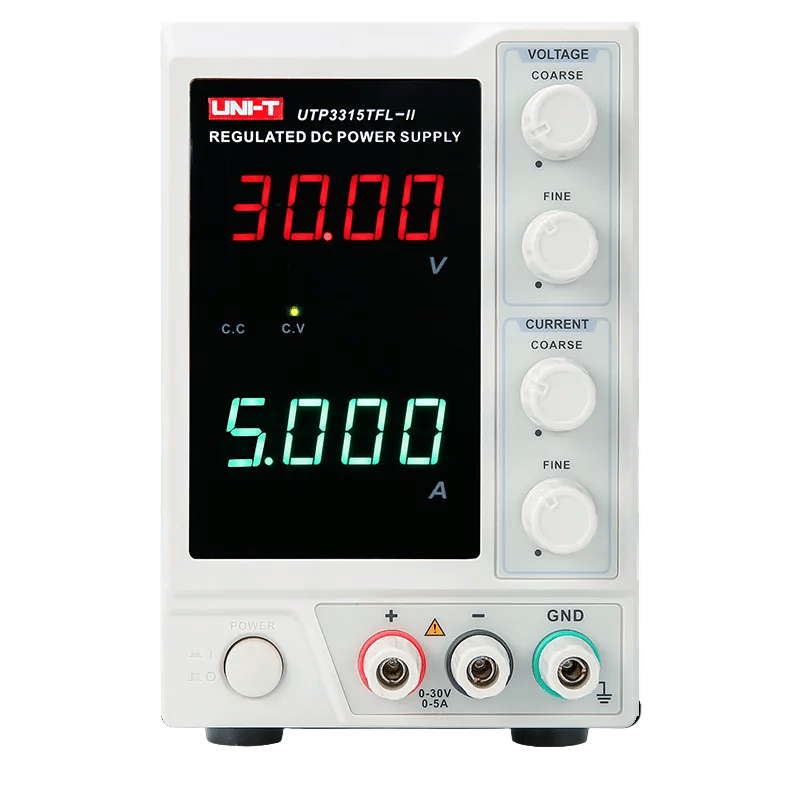

• Four-Digit LED Display, 10 mV / 1 mA — High-resolution na readout ng boltahe at agos. Itakda nang tumpak ang rail; makita kung ano ang aktwal na kinukuha ng load.
• Auto CV/CC Crossover na may Current Limit Protection — Awtomatikong naglilipat ang supply sa pagitan ng constant-voltage at constant-current na operasyon kapag nagbago ang load. Pinoprotektahan ang DUT sa mga kondisyon ng fault at ang supply sa overload.
• Compact Footprint, Magaan — 105 × 165 × 249 mm, 4 kg. Kasya sa tabi ng isang scope sa masikip na workbench, madaling buhatin gamit ang isang kamay, at madaling isakay sa service van nang hindi na kailangang mag-ayos ng gamit.
• Set-Point Programming Accuracy — <0.5% + 20 mV sa boltahe, <0.5% + 10 mA sa agos — inilathalang set-point accuracy na nagbibigay-daan sa iyo na magtiwala sa binabasa ng dial para sa mga precision na gawain.
• Operasyon sa pamamagitan ng Knob-at-Button — Walang firmware na ia-update, walang PC software na i-install, at walang LAN port na iko-configure. Front-panel lang.

Ang Bench Supply na Kasya sa Workbench Kung Saan Ito Gagamitin

Karamihan sa mga three-channel bench supply ay tumitimbang ng 8–10 kg sa isang 260+ mm-wide na chassis — mainam para sa permanenteng lab bench, ngunit hindi masyadong praktikal para sa workbench ng hobbyist, shared station sa maker space, o mobile cart ng isang service tech. Ang UTP3315TFL-II ang inaalok ng product line ng UNI-T kapag sapat na ang isang channel ngunit kailangan ng headroom sa current rating.

Para sa mga DIY electronics na may motor o RF loads, pagbuo ng kit, board-level repair sa mga power-stage circuit, at paggamit bilang second supply sa tabi ng isang multi-channel main supply, napakalinaw ng halaga nito. 150W ng linear DC sa 10 mV / 1 mA resolution, sa presyong hindi kayang pantayan ng mga three-channel model. Kapag kailangan mo lang ng isang rail sa mas mataas na agos, para sa isang rail lang ang babayaran mo.

Mga Aplikasyon

DIY Electronics at mga Workshop ng Hobbyist

Ang sariling datasheet ng UNI-T ay naglalagay sa supply na ito para sa "mga DIY electronics hobbyist, electronics manufacturing at testing." Ang 5A na kakayahan ay kayang mag-handle ng amateur radio rigs, EV-conversion bench testing, motor-driven robotics prototyping, at mga proyektong may mas mataas na power na hindi kayang suportahan ng 3A model.

Teaching Labs at Trade Schools

Isang supply bawat station sa presyong akma sa budget ng 30-bench na silid-aralan — na may sapat na lakas ng agos para sa mga laboratory exercise na may mas mataas na power (motor drive, power amplifiers, LED arrays). Dahil sa compact na sukat, may matitira pang espasyo sa workbench para sa scope at DMM.

Service at Repair

Maaasahang single-rail bench supply para sa board-level service work kung saan ang device na sinusuri ay may mas mataas na load — small motor drives, switch-mode supplies, automotive electronics, at audio amplifier service. Ang CV/CC auto crossover ay ligtas na humahawak sa mga hindi kilalang load.

Second-Rail Bench Companion

Kapag ang iyong main bench supply ay abala sa pangunahing DUT, kayang suportahan ng UTP3315TFL-II ang mga auxiliary rail sa mas mataas na agos — pagsuplay sa mga motor driver na may hiwalay na test, mas malalaking load na adapter board, o mabilisang setup ng test na hindi kailangan ng muling pag-configure sa main supply.

Mga Opsyon at Accessory

Kasama sa kahon:

• Power cord
• English download guide
• Safety manual sa maraming wika

Mga Spesipikasyon

Mga FAQ

Ang UTP3315TFL-II ba ay may USB o SCPI?

Wala. Ang UTP3315TFL-II ay isang fully analog, knob-and-button na bench supply — walang USB data interface, walang LAN, walang SCPI command set, at walang PC software. Ang spesipikasyon na "Programming accuracy" sa datasheet ay tumutukoy sa set-point accuracy (kung gaano kalapit ang aktwal na output sa binabasa ng dial), hindi sa remote programmability. Kung kailangan ng iyong workflow ang SCPI control, ang mga programmable na alternatibo sa linear PSU family ng UNI-T ay ang UDP3303C at UDP3305C (USB + RS-232) at ang UDP3000S series (USB + LAN + LXI).

Ano ang pagkakaiba ng UTP3315TFL-II at UTP3313TFL-II?

Output current. Ang UTP3315TFL-II ay nagbibigay ng 0–5A (150W total). Ang UTP3313TFL-II ay nagbibigay ng 0–3A (90W total). Ang voltage range, display, at sukat ay magkapareho sa dalawa. Ang 5A model ay may bahagyang mas maluwag na ripple spec (≤2 mVrms vs ≤1 mVrms) na sumasalamin sa mas mataas na current rectifier stage. Piliin ang 3A model para sa pangkalahatang analog na trabaho; piliin ang 5A model kapag mas mahalaga ang current headroom kaysa sa napakaliit na pagkakaiba sa ripple.

Bakit gagamit ng linear supply sa halip na switching?

Ang linear topology ay gumagawa ng mas malinis na output — walang switching frequency, walang harmonic spurs, at may ripple na mababa sa 2 mVrms. Para sa analog na trabaho sa bench, audio circuits, low-noise sensor development, at anumang precision measurement kung saan lumilitaw ang supply noise sa resulta, nasusukat ang pagkakaiba nito. Ang kapalit nito ay mas mababang efficiency at mas maraming init, na sa 150W sa 4 kg na chassis ay katanggap-tanggap para sa ratio ng presyo at kalinisan ng output.

Ano ang kasama sa UTP3315TFL-II?

Ang UTP3315TFL-II ay dumarating kasama ang instrumento, international standard na power cord, at test output line. Ipinapadala mula sa awtorisadong dealer sa US.
