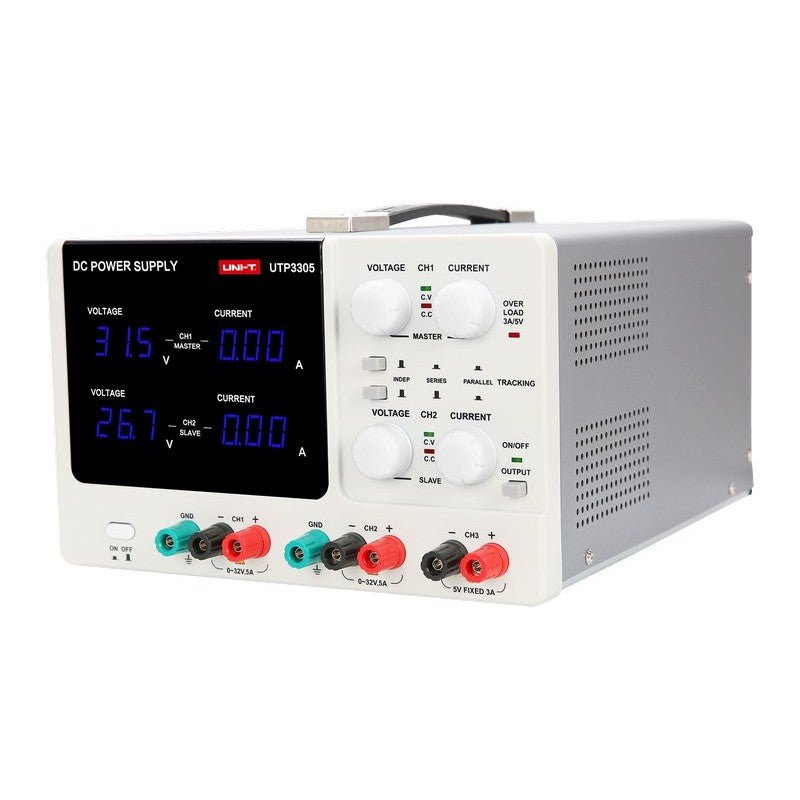

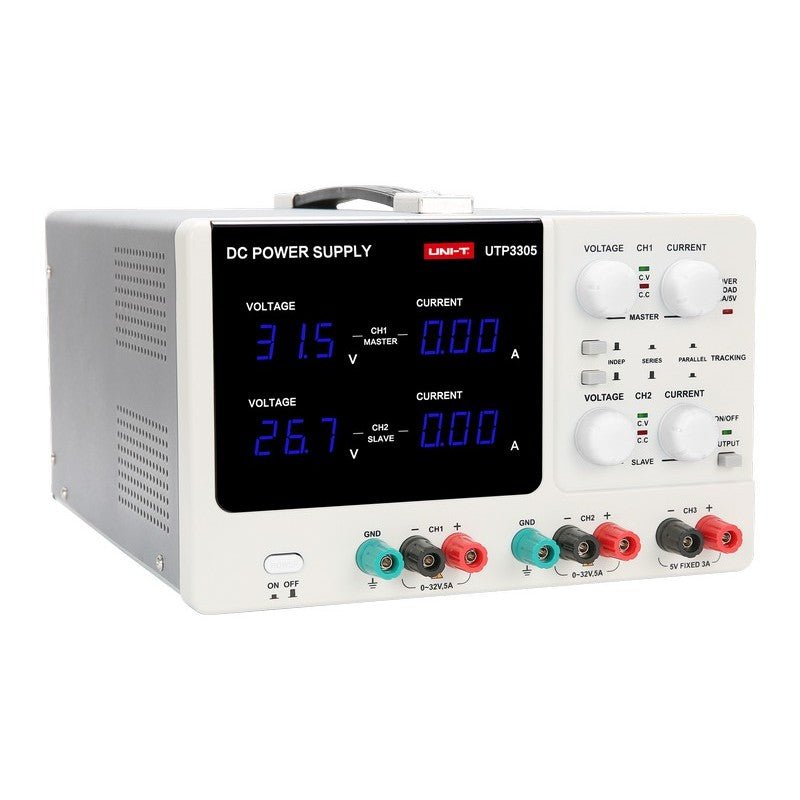

Ang UTP3305 ay isang 335W three-channel linear bench supply para sa mga bench na nangangailangan ng mas mataas na kuryente kaysa sa ibinibigay ng 3A supply nang hindi isinasakripisyo ang malinis na linear output. Ang dalawang adjustable channel ay naghahatid ng 0–32V sa 0–5A; ang pangatlong channel ay nagbibigay ng fixed 5V sa 3A para sa logic-level power. Mga knob, banana jack, OVP/OCP sa pamamagitan ng current-limit protection, at front panel na kayang ibalik ng isang first-year student sa default settings sa loob ng wala pang 30 segundo.

Pinapanatili ng linear regulation ang output ripple sa ilalim ng 1mVrms — walang switching artifacts, walang EMI signature na makikipagkompetensya sa circuit na sinusubukan mong i-characterize. Ang CH1 at CH2 ay maaaring pagsamahin nang serye (hanggang 64V) o parallel (hanggang 10A), at ang master-slave tracking mode ay nagpapanatili sa CH1 at CH2 na naka-synchronize kapag kailangan ng mga katugmang rail para sa dual-supply analog work.

• Tatlong Channel, 335W Kabuuan — CH1 at CH2: 0–32V / 0–5A adjustable. CH3: fixed 5V / 3A para sa logic-level power.
• Linear Topology, ≤1 mVrms Ripple — Malinis na DC output na walang switching frequency, walang harmonic spurs, at load regulation na CV ≤1×10⁻⁴ + 3 mV.
• Auto CV/CC Crossover na may Current Limit Protection — Awtomatikong naglilipat ang supply sa pagitan ng constant-voltage at constant-current operation kapag nag-step ang load, na nagpoprotekta sa parehong DUT at sa supply.
• Series at Parallel Modes — Pagsamahin ang CH1+CH2 para sa hanggang 64V sa serye o 10A sa parallel — mapipili sa front-panel, walang external na mga kable.
• CH1/CH2 Master-Slave Tracking — Ang tracking mode ay nag-o-synchronize sa CH1 at CH2 para sa matched-rail testing (op-amp ±supplies, balanced analog stages, dual-supply mixed-signal designs).

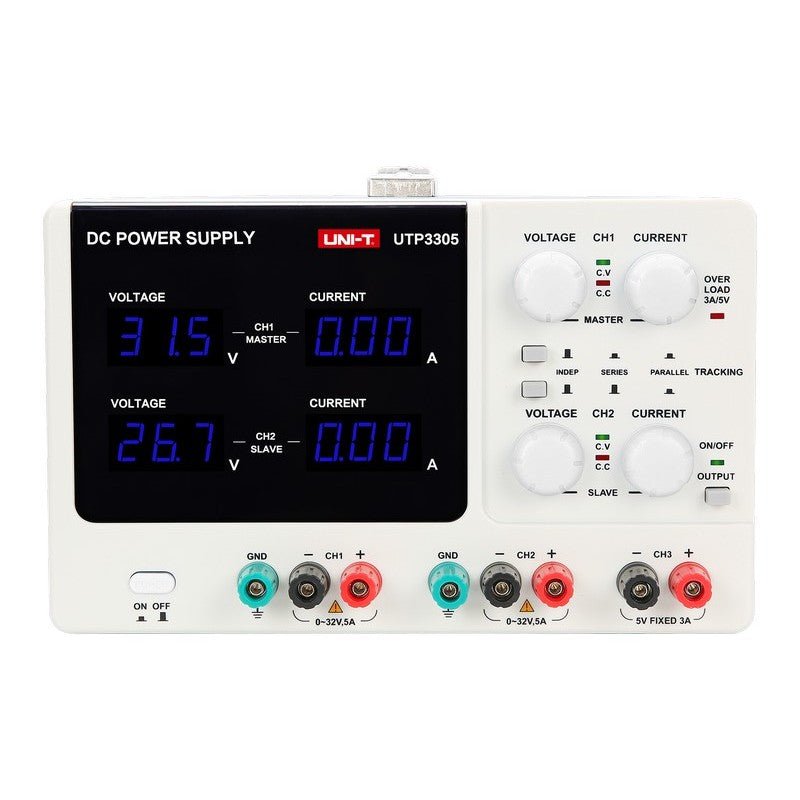

• 3-Bit Voltage at Current Dual Display — Independent na readout ng boltahe at kuryente bawat channel. Walang menu, walang nakatagong settings — kung ano ang nakikita mo ay siya ring ginagawa ng channel.
• Output ON/OFF Control — Ang master output button sa front-panel ay nagbibigay sa iyo ng kontrol kung kailan lalabas ang kuryente sa supply.
• Knob-at-Button na Operasyon — Walang firmware na ia-update, walang PC software na i-install, walang LAN port na iko-configure. Front-panel lang — dinisenyo para gumana sa parehong paraan sa unang araw hanggang ikalimang taon.

Bench Power na Hindi Nakakaabala

Ang UTP3305 ay ang supply na inilalagay mo sa bench kapag ang trabaho para sa araw na iyon ay nauuna kaysa sa power supply — circuit prototyping, board-level service, instructional labs kung saan ang aralin ay tungkol sa mga signal o amplifier, hindi ang pagbili ng programmable na instrumento. Ang 5A current capability ay humahawak sa mga high-power load kung saan kapos na ang UTP3303: maliliit na motor, transmitter front-end, mga high-current LED drive circuit, at mga parallel-mode 10A load kung saan pinagsasama ang dalawang channel para sa mga gawaing nangangailangan ng mataas na kuryente.

Para sa mga teaching lab at program ng trade-school na may 10–30 istasyon, ito ang operational pitch: bawat estudyante ay nakakakuha ng parehong instrumento na may parehong daloy ng trabaho, bawat shift. Para sa mga service shop at maliliit na team ng R&D bench, ito ang supply na kinukuha mo kapag hindi mo gustong mag-isip tungkol sa supply mismo.

Mga Aplikasyon

Teaching Labs at Trade Schools

Gastos bawat istasyon na nagpapahintulot sa isang silid-aralan na may 20 bench na manatili sa loob ng budget, na may 5A current na humahawak sa mga high-power lab exercise (motor drive, power amplifiers, LED arrays).

Analog Bench Development

Dual 0–32V / 5A adjustable channels na may master-slave tracking para sa power op-amp ±supplies, audio amplifiers, at balanced analog stages na may current headroom para sa class-AB at high-bias designs. Ang ripple na wala pang 1 mVrms ay nagpapanatili ng supply noise na malayo sa sukat.

Service at Repair

Maaasahang bench supply para sa board-level service work kung saan ang device na sinusuri ay isang high-current load — maliliit na motor drive, switch-mode supplies, automotive electronics. Ang CV/CC auto crossover ay humahawak sa mga hindi kilalang load nang ligtas.

Maker at Hobbyist Workshops

Tatlong channel ng malinis na linear power sa presyong akma para sa workshop, na may sapat na kuryente para sa mga high-power project: amateur radio rig, EV-conversion bench testing, robotics prototyping. Walang software stack na kailangang i-maintain.

Mga Spesipikasyon

Mga Opsyonal at Accessory

Kasama sa kahon:

• Power cord
• English download guide
• multi-language safety manual

Mga FAQ

Ang UTP3305 ba ay may USB o SCPI?

Wala. Ang UTP3305 ay isang fully analog, knob-and-button bench supply — walang USB data interface, walang LAN, walang SCPI command set, walang PC software. Kung kailangan ng iyong workflow ang SCPI control, ang mga programmable counterpart sa UNI-T linear PSU family ay ang UDP3303C at UDP3305C (USB + RS-232) at ang UDP3000S series (USB + LAN + LXI na may web interface).

Ano ang pagkakaiba ng UTP3305 sa UTP3303?

Output current. Ang UTP3305 ay naghahatid ng 0–5A sa CH1 at CH2 (335W kabuuan). Ang UTP3303 ay naghahatid ng 0–3A sa CH1 at CH2 (207W kabuuan). Ang voltage range, ripple, regulation, display, at feature set ay magkapareho sa dalawa. Piliin ang UTP3303 kung sapat na ang 3A; piliin ang UTP3305 kapag kailangan mong mag-source ng higit sa 3A sa isang rail o hanggang 10A sa parallel mode.

Bakit linear supply sa halip na switching?

Ang linear topology ay gumagawa ng mas malinis na output — walang switching frequency, walang harmonic spurs, ripple sa ilalim ng 1 mVrms. Para sa analog bench work, audio circuits, low-noise sensor development, at anumang precision measurement kung saan ang supply noise ay nakakaapekto sa resulta, ang pagkakaiba ay nasusukat. Ang kabayaran nito ay mas mababang efficiency at mas maraming init, na sa ganitong power level sa isang bench ay hindi naman isang mahalagang limitasyon.

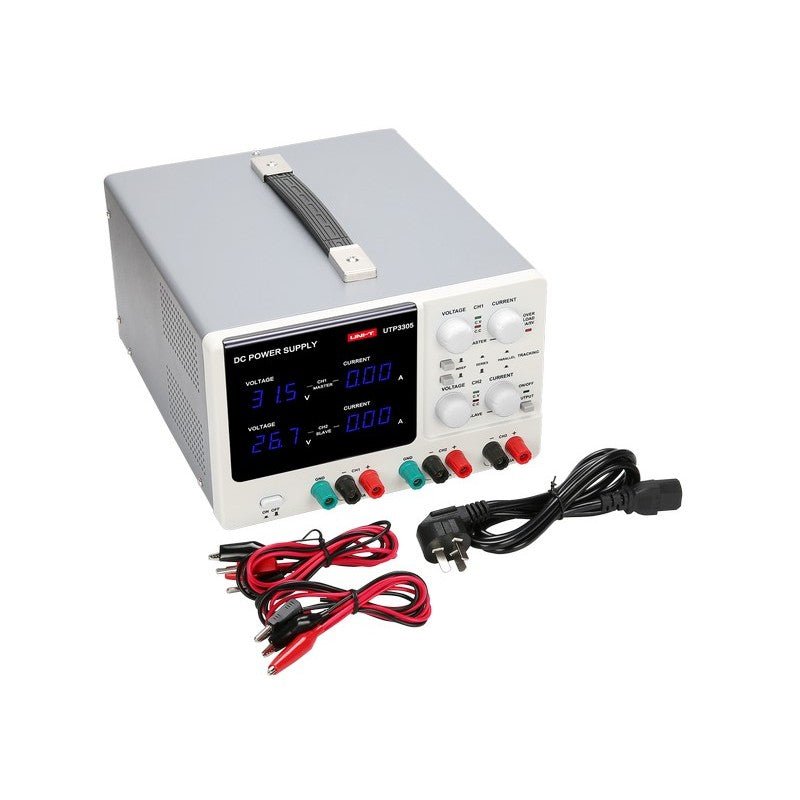

Ano ang kasama sa UTP3305?

Ang UTP3305 ay dumarating kasama ang instrumento, power cord, output cable, English user manual. Ipinapadala mula sa awtorisadong US dealer.
