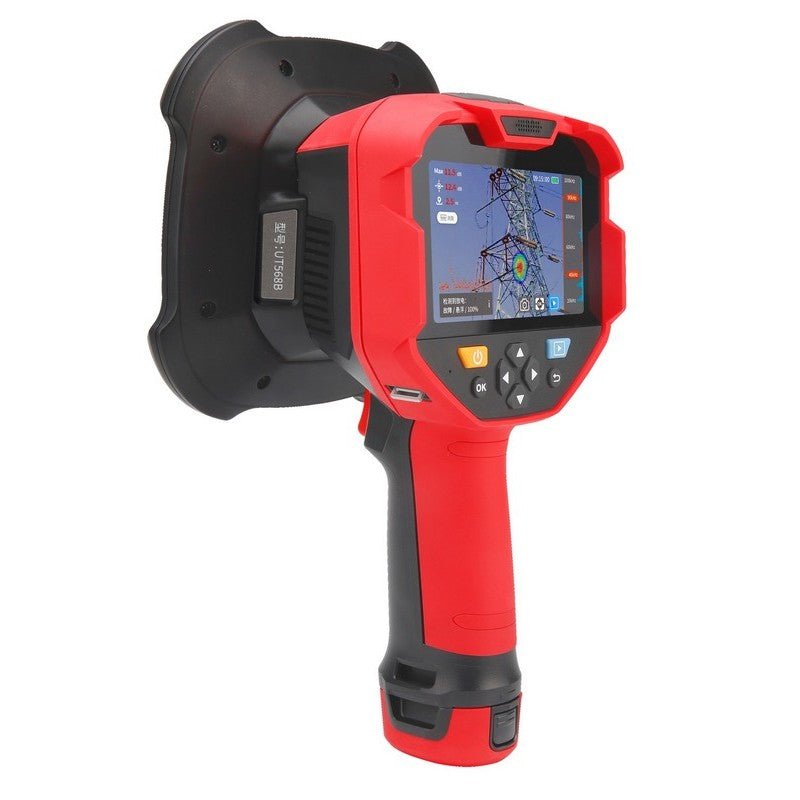

Ang UT568B ay isang 138-microphone Acoustic Imaging Camera na nagpapakita sa iyo ng tunog.

Ipinapamapa nito ang ultrasonic at naririnig na ingay mula 2 kHz hanggang 100 kHz sa isang live na 13 MP camera image sa bilis na 25 frames per second, kaya ang tagas ng compressed-air, tagas ng vacuum, o partial discharge ay lumalabas bilang kulay na hotspot na maaari mong ituro mula sa ilang metrong layo.

Ang 4.3 in touchscreen, on-screen analysis, laser rangefinder, at single/multi/hologram imaging modes ay ginagawang mabilis ang paghanap at pagdokumento ng source. Ang IP54 na katawan, Wi-Fi, Bluetooth, at voice control ay angkop para sa mga inspeksyon sa planta; ang mga resulta ay maaaring i-save bilang mga JPEG image at MP4 video.

• 138-channel digital MEMS microphone array
• 2 kHz hanggang 100 kHz frequency range (mula naririnig hanggang ultrasonic)
• Real-time acoustic overlay sa isang 13 MP camera image sa 25 FPS
• Natutukoy ang mga tagas ng compressed-air at vacuum, at partial discharge
• Laser rangefinder; distansya ng pagtukoy mula 0.3 m hanggang 150 m
• 4.3 in touchscreen; on-screen analyzer; single/multi/hologram modes
• IP54 na katawan; Wi-Fi, Bluetooth, at voice control
• Pag-capture ng JPEG image at MP4 video sa 128 GB SD card

Mga Detalye ng UT568B

Makitang Tunog gamit ang 138-Mic Array

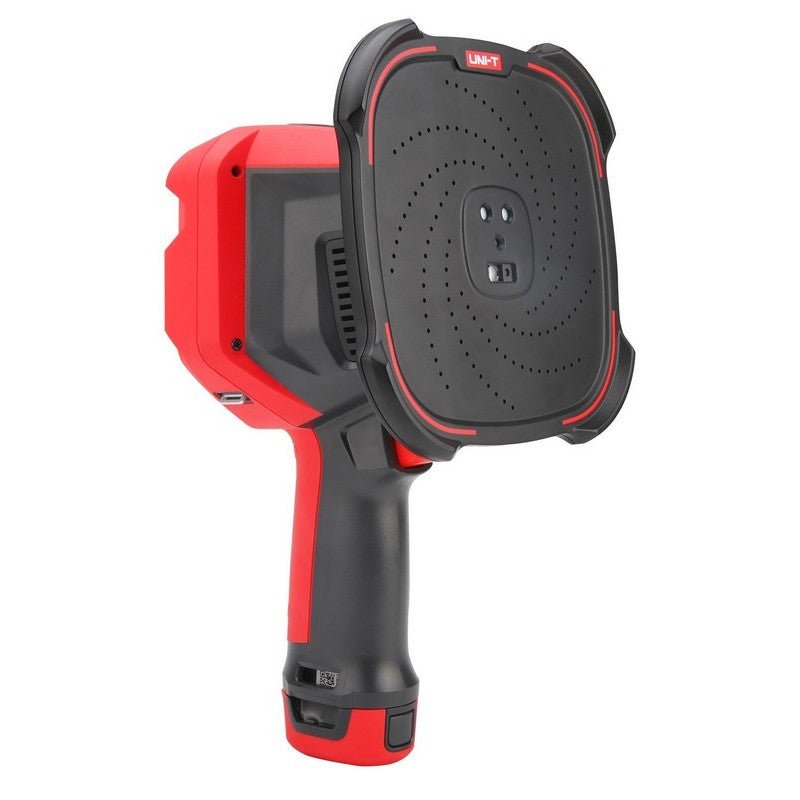

Ang array ng 138 digital MEMS microphone ay nagtri-triangulate kung saan nagmumula ang tunog at ipinapatong ito bilang color map sa imahe ng camera — ginagawang isang larawan na maaari mong ituro, idokumento, at ibahagi ang isang inspeksyong dati ay sa pandinig lang ginagawa.

Pagtukoy sa Tagas at Partial-Discharge

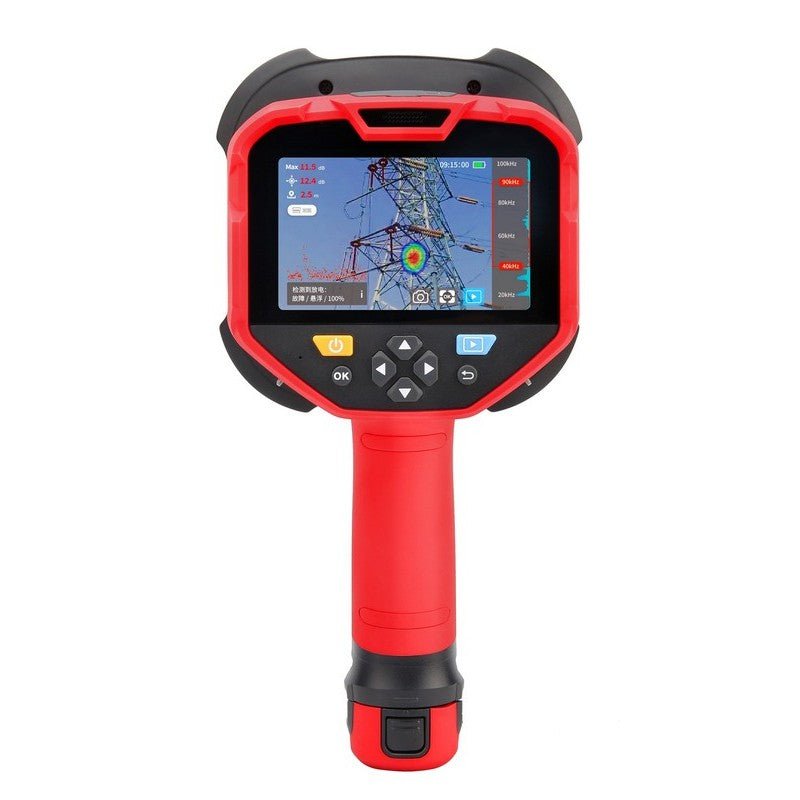

Sumasaklaw mula 2 kHz hanggang 100 kHz, nasasagap ng UT568B ang mga ultrasonic signature ng mga tagas ng compressed-air at vacuum, at ng electrical partial discharge — mga aberyang hindi naririnig o mahirap matukoy sa pandinig, na mahahanap mula sa ligtas na distansya.

Pagtukoy mula sa Malayo

Ang laser rangefinder at 0.3 m–150 m na detection range ay nagbibigay-daan sa iyo na i-scan ang kagamitan, piping, at switchgear mula sa sahig o walkway, habang ang single, multi, at hologram imaging modes ay angkop sa iba't ibang gawain sa inspeksyon.

Dokumentasyon at Paggamit sa Field

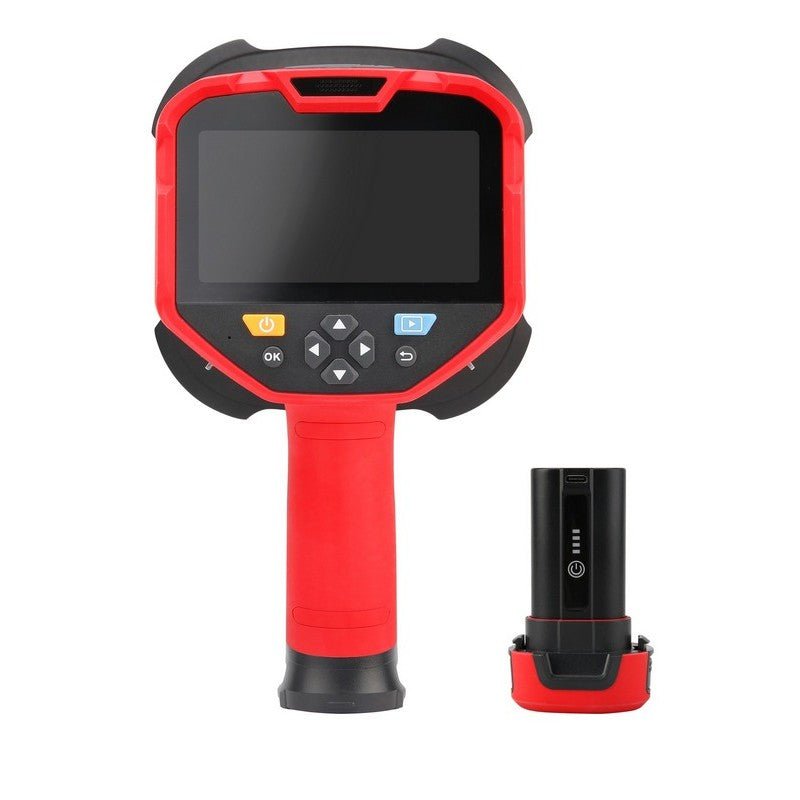

Ang 4.3 in touchscreen na may on-screen analysis, JPEG at MP4 capture sa 128 GB card, paglilipat gamit ang Wi-Fi at Bluetooth, at voice control ay ginagawang mabilis gamitin ang UT568B at madaling gumawa ng report habang naglalakad sa planta.

Mga Aplikasyon

Mga survey sa tagas ng compressed-air at vacuum sa mga planta at utility; inspeksyon ng partial-discharge sa mga switchgear at high-voltage na kagamitan; mga audit sa pagkawala ng enerhiya; at mga predictive-maintenance walkdown kung saan mabagal o hindi ligtas ang paghanap ng source gamit ang pandinig.
