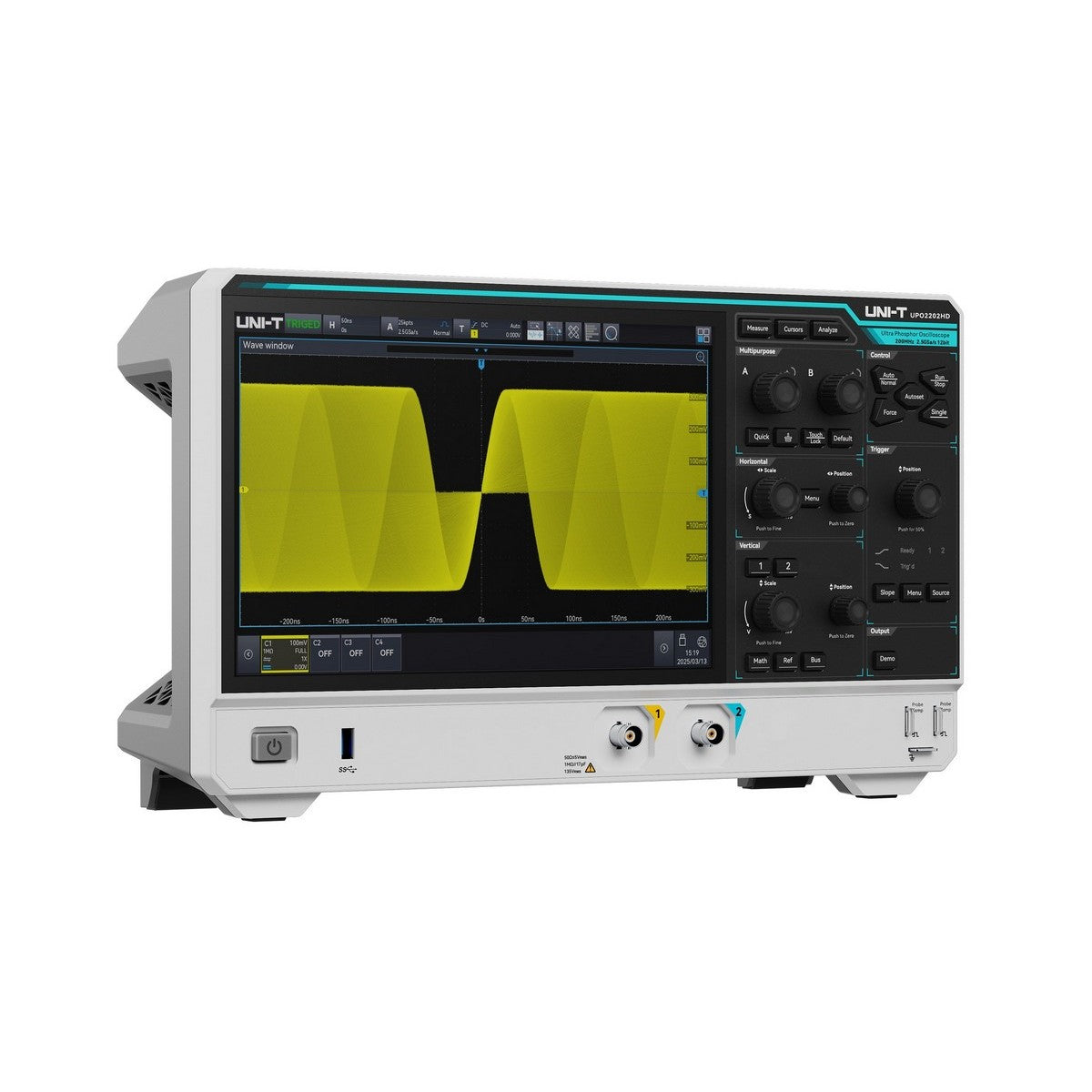

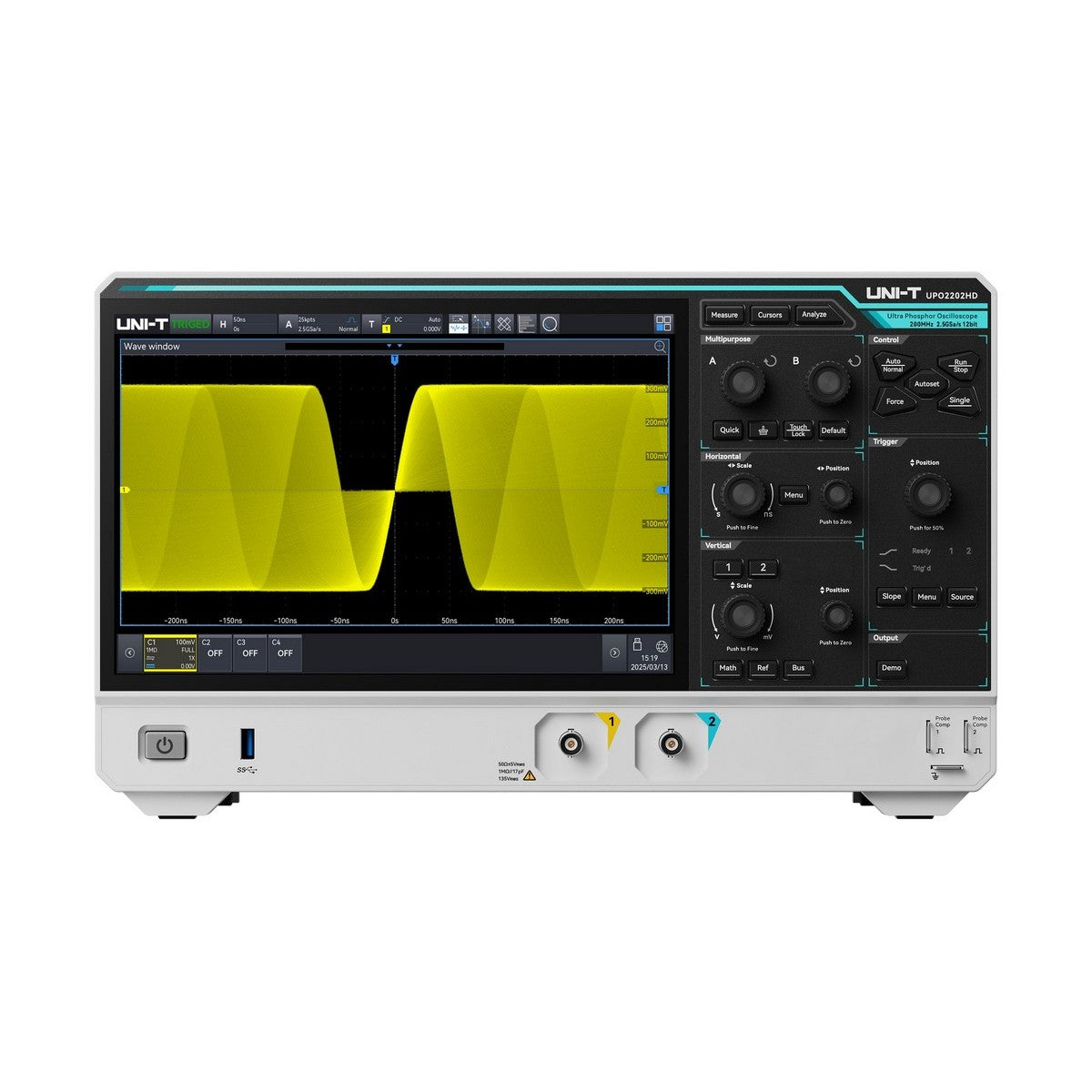

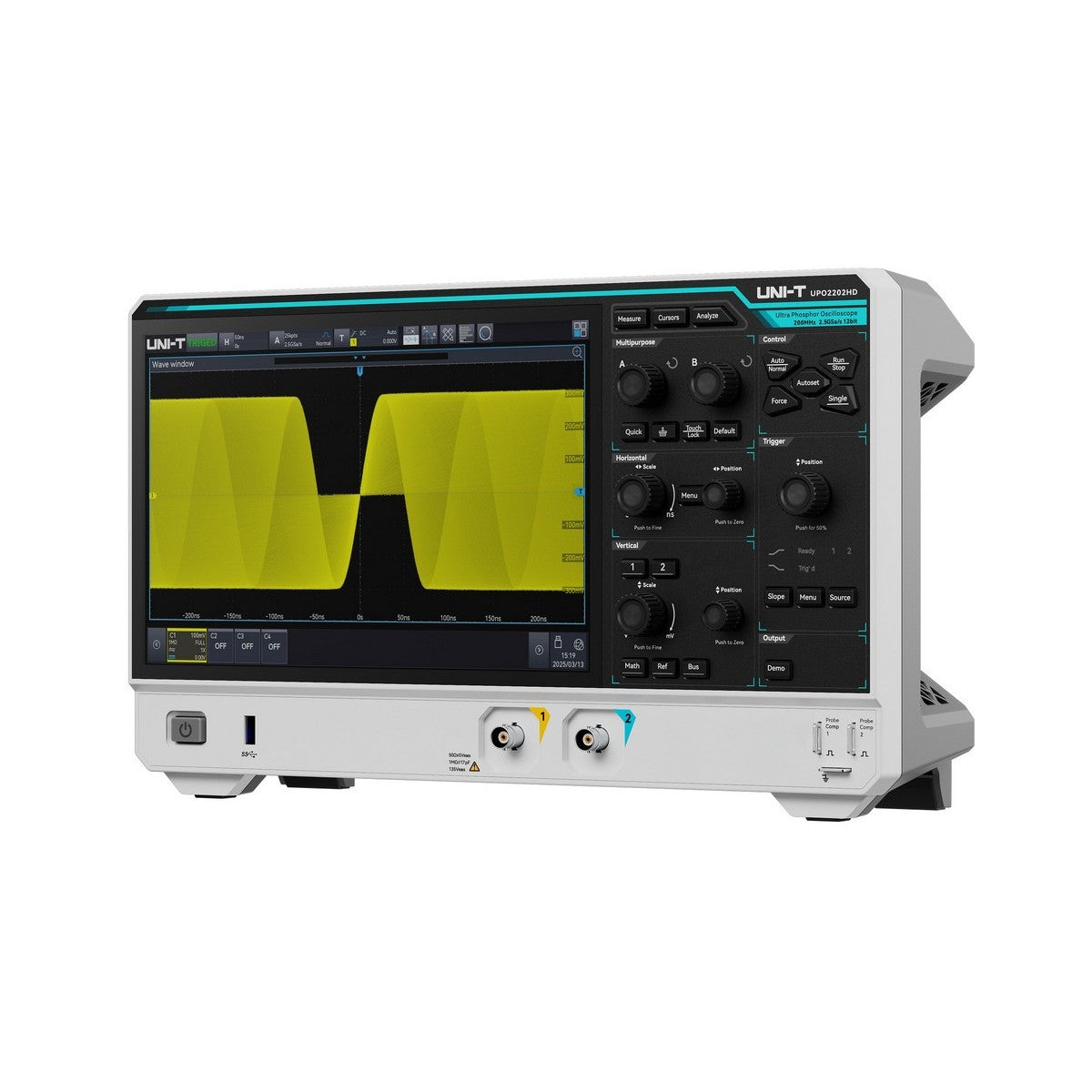

Ang UNI-T UPO2202HD ay isang 200 MHz, 2-channel, 12-bit na high-resolution oscilloscope na binuo sa paligid ng R12™ native 12-bit ADC.

Mayroon itong sampling rate na 2.5 GSa/s na may 100 Mpts na memory depth bilang standard, at ang Ultra Phosphor 3.0 acquisition ay nagpapataas ng waveform capture rate sa 1,000,000 wfms/s sa sequence mode — labing-anim na beses na mas mataas na vertical detail kaysa sa 8-bit na oscilloscope, na napananatili sa full bandwidth nang walang ERES averaging o pagbabawas sa sample-rate. Ang 10.1-inch na capacitive multi-touch display, on-instrument 4 Mpts FFT, 9 standard protocol decoders, at built-in na WebServer ay nagsasama-sama ng anim na instrumento sa isang chassis.

Para sa validation ng power-electronics sa pinakamataas na bandwidth ng pamilyang ito, pinagsasama ng UPO2202HD ang 200 MHz analog bandwidth at 70 µVrms na background noise upang ang 12-bit na resolusyon ay tunay na makita sa screen sa halip na matabunan ng noise floor. Sa pagsukat ng GaN/SiC half-bridge kung saan ang switching-node ringing at DC-bias content ay nag-aagawan sa vertical headroom, ang bentahe sa resolusyon ay ang pagkakaiba sa pagitan ng mabilis na pag-debug at pag-aaksaya ng oras.

• R12™ 12-bit native ADC — 4,096 na vertical levels na napananatili sa buong 200 MHz bandwidth. Walang ERES averaging, walang trade-off sa sample-rate.
• 200 MHz bandwidth, 2 analog channels — 2.5 GSa/s real-time sample rate, 100 Mpts standard memory depth. Full-bandwidth 12-bit resolution na may 70 µVrms na noise floor para sa gawaing power-electronics.
• Ultra Phosphor 3.0 — 1,000,000 wfms/s — Sequence-mode capture rate na may 256-level grayscale persistence; nagpapakita ng mga panandalian at bihirang pangyayari.
• 6 na instrumento sa isa — Oscilloscope, spectrum analyzer, digital voltmeter, hardware frequency meter, protocol analyzer, at opsyonal na power analysis sa iisang chassis.
• 9 na protocol decoders bilang standard — RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, at Audio. Walang bayad sa lisensya, walang time-boxed na pag-unlock.
• 10.1-inch capacitive touchscreen — 1280×800 multi-touch na may mga galaw na pinch, drag, zoom, at rectangle-draw. Sinusuportahan ang mouse at keyboard nang sabay.
• 4 Mpts enhanced FFT, 56 automated measurements, hardware mask test, zone trigger, ERES hanggang 4-bit — standard.

Mga Detalyadong Tampok

R12™ — Native 12-Bit ADC sa Full Bandwidth

Ang R12™ ay ang native 12-bit ADC architecture ng UNI-T, na nagpapanatili ng 4,096 quantization levels sa buong 200 MHz bandwidth at 2.5 GSa/s sample rate nang walang ERES averaging o pagbabawas sa sample-rate. Ang background noise ay 70 µVrms sa full bandwidth — sapat na mababa upang ang 12-bit na resolusyon ay tunay na makita sa screen sa halip na matabunan ng noise floor. Para sa validation ng power-electronics kung saan ang µV-scale ripple ay sumasakay sa 400V bias rail, ang headroom na iyon ang siyang sukatan.

Ultra Phosphor 3.0 — 1,000,000 wfms/s Acquisition

Ang Ultra Phosphor 3.0 ay ang ikatlong henerasyon ng acquisition engine ng UNI-T. Ang eight-channel parallel graphics processing na aabot sa 20 Gbps ay nagpapatakbo ng tuloy-tuloy na capture rate na 250,000 wfms/s, at ang sequence mode ay nagpapataas nito sa 1,000,000 wfms/s para sa mga trigger-conditioned na pangyayari. Ang 256-level grayscale persistence ay ginagawang makikita ang mga intermittent runts, glitches, at jitter bilang density gradients sa screen sa halip na mga panandaliang kisap na hindi napapansin ng mata. Ang parehong engine ang nagpapatakbo sa digital trigger system — mataas na sensitivity, mababang jitter, at zone trigger para sa paghiwalay ng mga signal na hindi nauulit.

6 na Instrumento sa Isa

Pinagsasama ng UPO2202HD ang anim na function ng instrumento sa iisang chassis: high-resolution oscilloscope, FFT spectrum analyzer na may 4 Mpts at waterfall display, 4-digit digital voltmeter na may DC/AC RMS modes, 7-digit hardware frequency meter, 9-protocol decoder at trigger engine, at ang opsyonal na 12-parameter power analysis suite. Para sa 2-channel benchwork kung saan mahalaga ang espasyo sa rack at badyet, ang pagsasamang ito ay nag-aalis ng pangangailangan sa pagpapalit-palit ng instrumento at pagkawala ng konteksto habang nag-e-debug.

Deep Memory — 100 Mpts Standard

Ang 100 Mpts ng memory ay kasama bilang standard, hindi bilang upgrade. Sa 2.5 GSa/s, nakakakuha ito ng 40 ms ng full-rate na signal sa isang acquisition — sapat na haba para i-record ang isang kumpletong soft-start sequence, fault-recovery transient, o multi-frame burst nang hindi na kailangang mag-re-arm. Kasama ang hardware-accelerated mask testing, 4-bit ERES enhanced-resolution mode, at walang patid na pag-record ng hanggang 125,000 frames, ang deep memory ay ginagawang isang problema na lamang sa nabigasyon ang mga pangyayaring matagal matapos sa halip na problema sa sampling.

Lahat ng Protocol ay Kasama bilang Standard

Siyam na serial-bus protocol decoders ang kasama sa bawat UPO2202HD: RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, at Audio. Ang bawat protocol ay sumusuporta sa parehong triggering at decoding, na may event-list at search functions para sa pag-navigate sa mahahabang capture. Ang decoded data ay lumalabas kasabay ng analog waveform sa parehong trace — i-correlate ang isang nagkakamaling I²C transaction sa supply-rail glitch na sanhi nito, o i-align ang mga CAN-FD frame sa gate-drive event na nag-trigger sa fault recovery. Walang bayad sa lisensya, walang time-boxed na pag-unlock — ang mga protocol ay standard.

Power Analysis — Opsyonal na 12-Parameter Suite

Ang opsyonal na power-analysis package ay nagdaragdag ng 12 measurement at analysis functions sa UPO2202HD: power quality, harmonic analysis, current harmonics, R_DS(on), switching loss, slew rate, safe operating area, modulation analysis, output ripple, startup/shutdown time, transient response, at power efficiency. Ikonekta ang isang voltage probe at isang current probe, piliin ang uri ng analysis, at ipapakita ng UPO2202HD ang mga resulta nang walang external post-processing — ang mga sukatan na nagdidikta sa mga desisyon sa disenyo ng switching-converter, sa harap mismo ng bench, kasabay ng time-domain trace.

Built-In Spectrum Analyzer — FFT hanggang 4 Mpts

Ang standard enhanced FFT analysis ay tumatakbo sa hanggang 4 Mpts sa lahat ng channel na may frequency range mula 0 hanggang 1.25 GHz, apat na traces, apat na detection modes, at waterfall display para sa pagsubaybay sa mga pagbabago ng spectrum sa paglipas ng panahon. Ang auto, manual, at threshold marker modes ay nakakahanap ng mga harmonics, spurs, at EMI sources nang hindi na kailangang lumipat sa ibang spectrum analyzer. Para sa mga pre-compliance spot check habang nag-aayos ng board at pag-iimbestiga sa switching-noise habang nagdidisenyo ng converter, tinutugunan ng on-instrument FFT ang isang karaniwang kakulangan sa workflow ng bench.

56 Automated Measurements na may Statistics

Ang 56 parameter measurements ay tuloy-tuloy na tumatakbo sa bawat channel, na may hanggang 27 measurements na nakikita sa screen at 39 na single-channel parameters sa snapshot view. Ang statistics, histograms, at trend charts ay nag-a-visualize ng distribusyon ng bawat parameter sa paglipas ng panahon. Ang bagong amplitude calculation strategy na may top/bottom at burst-parameter handling ay nagpapakita ng tamang numero sa mga signal kung saan ang mga karaniwang measurement engine ay pumipili ng maling reference levels. Walang post-processing, walang spreadsheet export — ang sagot ay nasa screen na.

10.1-Inch Touch UI at Full Connectivity

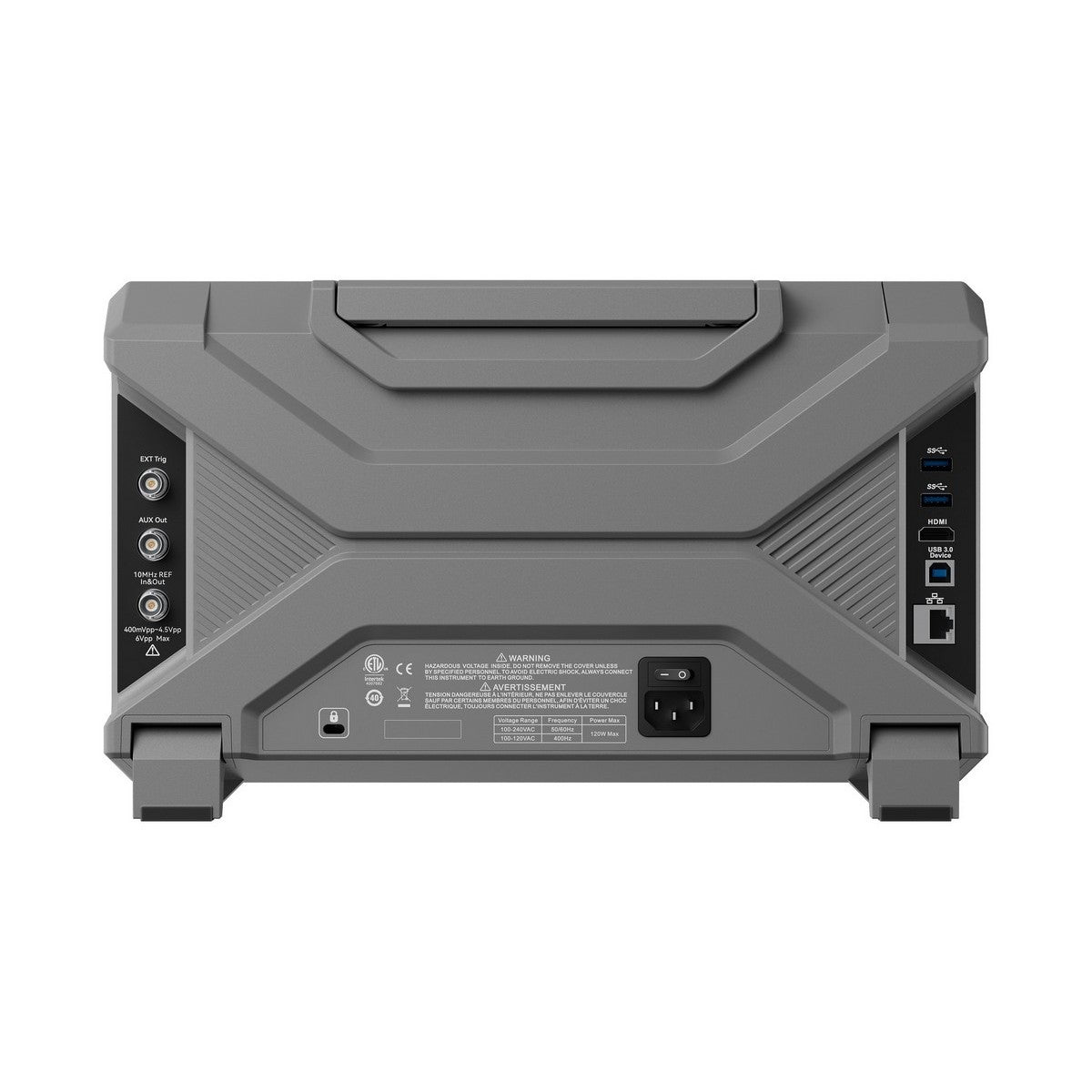

Ang 10.1-inch 1280×800 capacitive multi-touch display ay sumusuporta sa mga galaw na pinch, drag, zoom, rectangle-draw, at edit, kasabay ng mga tradisyunal na knobs at one-touch front-panel keys. Sinusuportahan ang mouse at keyboard nang sabay. Kasama sa peripheral set ang USB Host, USB Device, LAN, EXT Trig, AUX Out (Trig Out / Pass-Fail), at HDMI para sa projector o external-monitor display. Ang SCPI ay standard, ang built-in na WebServer ay nagbibigay-daan sa browser-based remote control mula sa PC o mobile device, at ang firmware updates ay libre habang buhay ng produkto. Para sa mga automated power-converter qualification bench, ang SCPI command set ang nagpapatakbo ng waveform capture, mask-test pass/fail, at long-record export mula sa isang Python o LabVIEW test harness.

Mga Aplikasyon

R&D Engineer (Embedded / Hardware / Analog Design)

• Power-Electronics Validation — GaN/SiC half-bridge characterization, switching-node ringing analysis, at µV-scale ripple-on-bias measurement sa 200 MHz bandwidth na may 70 µVrms noise floor.
• Serial-Bus Debug — Time-correlated analog at protocol-decode views sa parehong trace; 9 na protocol ang kasama bilang standard.
• Signal-Integrity Spot Checks — Ang on-instrument 4 Mpts FFT ay kumikilala ng mga harmonics, clock spurs, at EMI sources nang hindi na kailangang lumipat sa ibang spectrum analyzer.
• Long-Capture Investigation — Ang 100 Mpts memory at 125,000-frame waveform recording ay kumukuha ng mga kumpletong soft-start, fault-recovery, at burst-mode events nang hindi na kailangang mag-re-arm.

Power Electronics Engineer

• Focused Switching-Node Characterization — 200 MHz bandwidth na may 70 µVrms noise floor na lumulutas sa GaN/SiC switching-edge ringing at µV-scale ripple sa parehong acquisition.
• Opsyonal na 12-Parameter Power Analysis — Power quality, switching loss, R_DS(on), SOA, transient response, at ripple analysis sa parehong instrumento ng time-domain trace.
• Hardware-Accelerated Mask Testing — Ang pass/fail validation laban sa mga switching-waveform template ay natatapos sa loob ng ilang segundo; ang AUX Out ay nagpapatakbo ng alarm o DUT shutdown sa mga out-of-mask events.
• Long-Transient Capture — Ang 100 Mpts ay nakakakuha ng kumpletong soft-start at fault-recovery sequences sa isang trigger; 125,000-frame waveform recorder para sa repetitive burst-mode operation.

Mga Detalye (Specifications)

Downloads

UNI-T UPO2000HD Series Datasheet

UNI-T UPO2000HD Series Users Manual

Mga Opsyonal at Accessory

Kasama sa Instrumento

• UPO2202HD oscilloscope
• 2 × passive probes (1:1 / 10:1 switchable, bandwidth matched sa instrumento)
• USB cable (USB-A to USB-B)
• Power cord (naaayon sa rehiyon)
• Quick-start guide
• Factory calibration certificate

Mga Inirerekomendang Accessory

• UPO2000HD-PWR — opsyonal na 12-parameter power-analysis package activation
• UT-P07A — 500 MHz passive probe para sa mas mataas na bandwidth na mga aplikasyon
• UT-P20, UT-P21, UT-V23 — high-voltage passive probes
• UT-P30, UT-P31, UT-P32, UT-P33 — differential probes para sa floating measurements
• UT-P40, UT-P41, UT-P42, UT-P43, UT-P44 — current probes para sa power-stage at switching-loss measurement
• UT-ISOT — isolation transformer para sa ligtas na line-powered measurements
• UT-M13X — oscilloscope demo board para sa pagsasanay sa protocol decoding at curriculum modules

Mga Opsyonal na Software

• UPO2000HD-PWR — Power Analysis Option para sa UPO2000HD

Kailangan mo ba ng ibang bandwidth o channel-count? Ikumpara sa mga kasamahan sa pamilya: UPO2204HD, UPO2102HD, UPO2072HD.

Mga FAQ

Anong mga protocol ang kasama sa UPO2202HD?

Ang RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, at Audio decoding ay kasama bilang standard nang walang dagdag na gastos. Lahat ng siyam na sinusuportahang protocol ay available agad — walang opsyonal na lisensya na kailangan, walang time-boxed na pag-unlock.

Ano ang bentahe ng native 12-bit resolution?

Ang 12-bit ADC ay nagbibigay ng 4,096 vertical levels kumpara sa 256 para sa isang 8-bit na oscilloscope — labing-anim na beses na mas detalyado. Inilalantad nito ang maliliit na signal na nasa ibabaw ng malalaki, binabawasan ang quantization noise, at pinapabuti ang katumpakan ng pagsukat sa mga signal na may mababang amplitude gaya ng power-supply ripple, sensor outputs, at precision analog circuits. Pinapanatili ng R12™ ang 12-bit na resolusyon sa buong bandwidth at sample rate, nang walang ERES averaging o pagbabawas sa sample-rate.

Maaari ba akong magdagdag ng power-supply analysis?

Oo. Ang opsyonal na power-analysis package ay nagdaragdag ng 12 measurements: power quality, harmonic analysis, current harmonics, R_DS(on), switching loss, slew rate, safe operating area, modulation analysis, output ripple, startup/shutdown time, transient response, at power efficiency. Ang UPO2000HD-PWR activation ay nag-a-unlock ng package sa anumang UPO2000HD-series oscilloscope.

Paano gamitin ang touchscreen sa pang-araw-araw na lab?

Ang 10.1-inch capacitive multi-touch display ay sumusuporta sa mga galaw na pinch, drag, zoom, rectangle-draw, at edit, kasabay ng mga tradisyunal na knobs at one-touch front-panel keys. Sinusuportahan ang mouse at keyboard nang sabay. Para sa mga lab setting kung saan madalas gamitin ng mga estudyante o engineer ang instrumento, ang mga galaw ay pamilyar na gaya ng sa mga consumer device; para sa mga workflow na pang-produksyon kung saan mas gusto ang mga pisikal na kontrol, ang front panel ay gumagana pa rin gaya ng dati.

Paano ikumpara ang UPO2202HD sa mga 8-bit na oscilloscope sa katulad na bandwidth?

Ang 12-bit ADC ay naghahatid ng 16x na vertical resolution ng isang 8-bit oscilloscope sa parehong bandwidth, nang walang ERES averaging o pagbabawas sa sample-rate. Ang mga signal na mababa ang amplitude — switching ripple, sensor outputs, precision analog circuits — na pinapatag ng mga 8-bit oscilloscope tungo sa quantization noise ay malinaw na lumalabas sa 12-bit display. Para sa gawaing analog precision at validation ng switching-converter, ang bentahe sa resolusyon ay istruktural, hindi lamang pang-marketing.

Ang firmware ba ay maaaring i-upgrade sa field?

Oo. Ang firmware updates ay libre habang buhay ng produkto at ini-install sa pamamagitan ng USB drive o LAN transfer. Ang mga opsyonal na license unlock (gaya ng power-analysis package) ay walang expiration.

Maaari bang kontrolin ang instrumento mula sa PC o browser?

Pareho. Ang SCPI ay suportado bilang standard sa pamamagitan ng USB Device o LAN para sa mga automated test script at software sa pamamahala ng instrumento sa PC. Ang built-in na WebServer ay nagbibigay-daan sa direktang kontrol mula sa browser sa isang PC o mobile device sa parehong network — walang software na kailangang i-install sa PC.

Bahagi ng UPO2000HD oscilloscope series. Lahat ng modelo ay may R12™ native 12-bit ADC, 2.5 GSa/s sample rate, 100 Mpts memory, Ultra Phosphor 3.0 acquisition, at 9 standard protocol decoders. Ang mga opsyon sa bandwidth ay mula 70 / 100 / 200 MHz; ang mga opsyon sa channel ay 2-channel at 4-channel.
