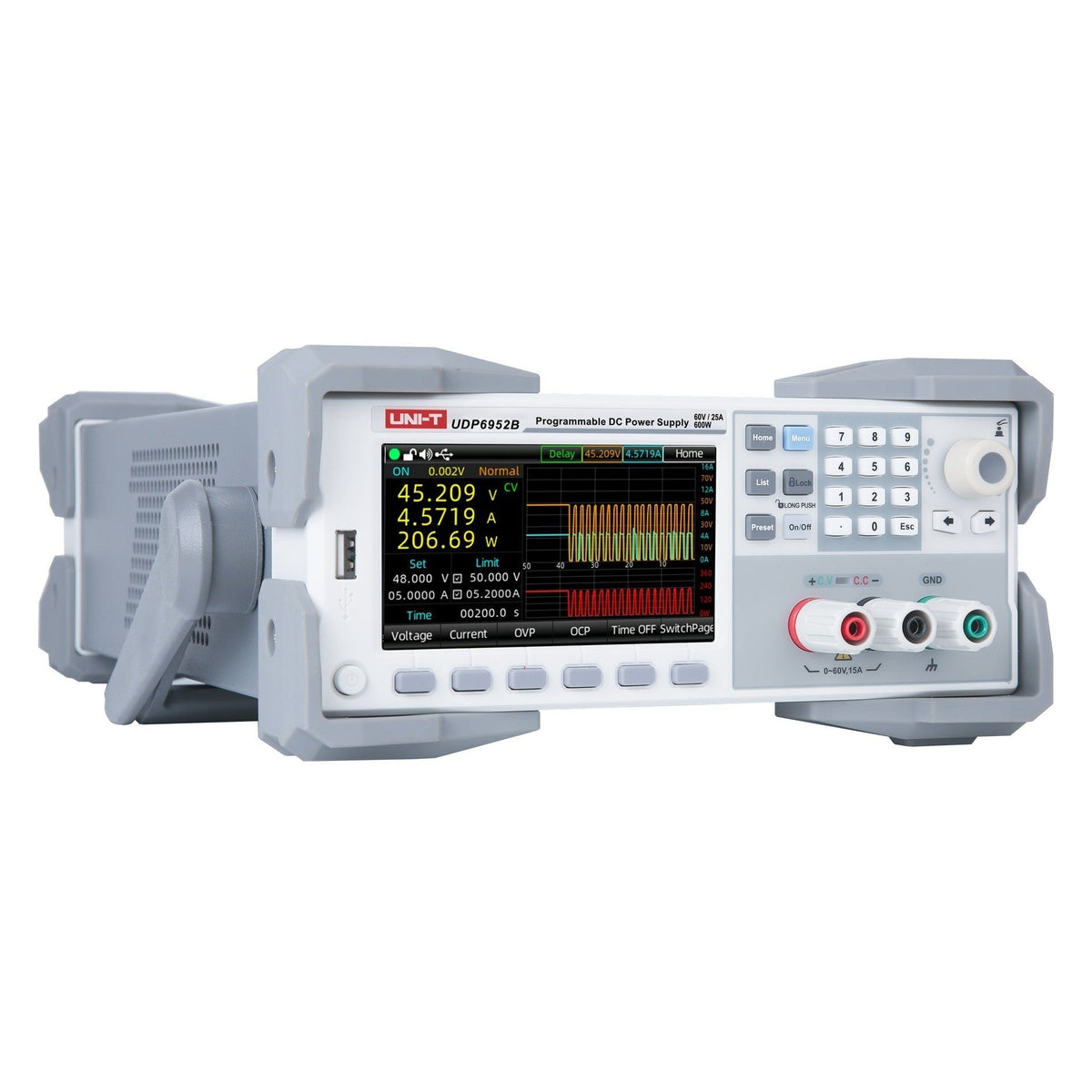

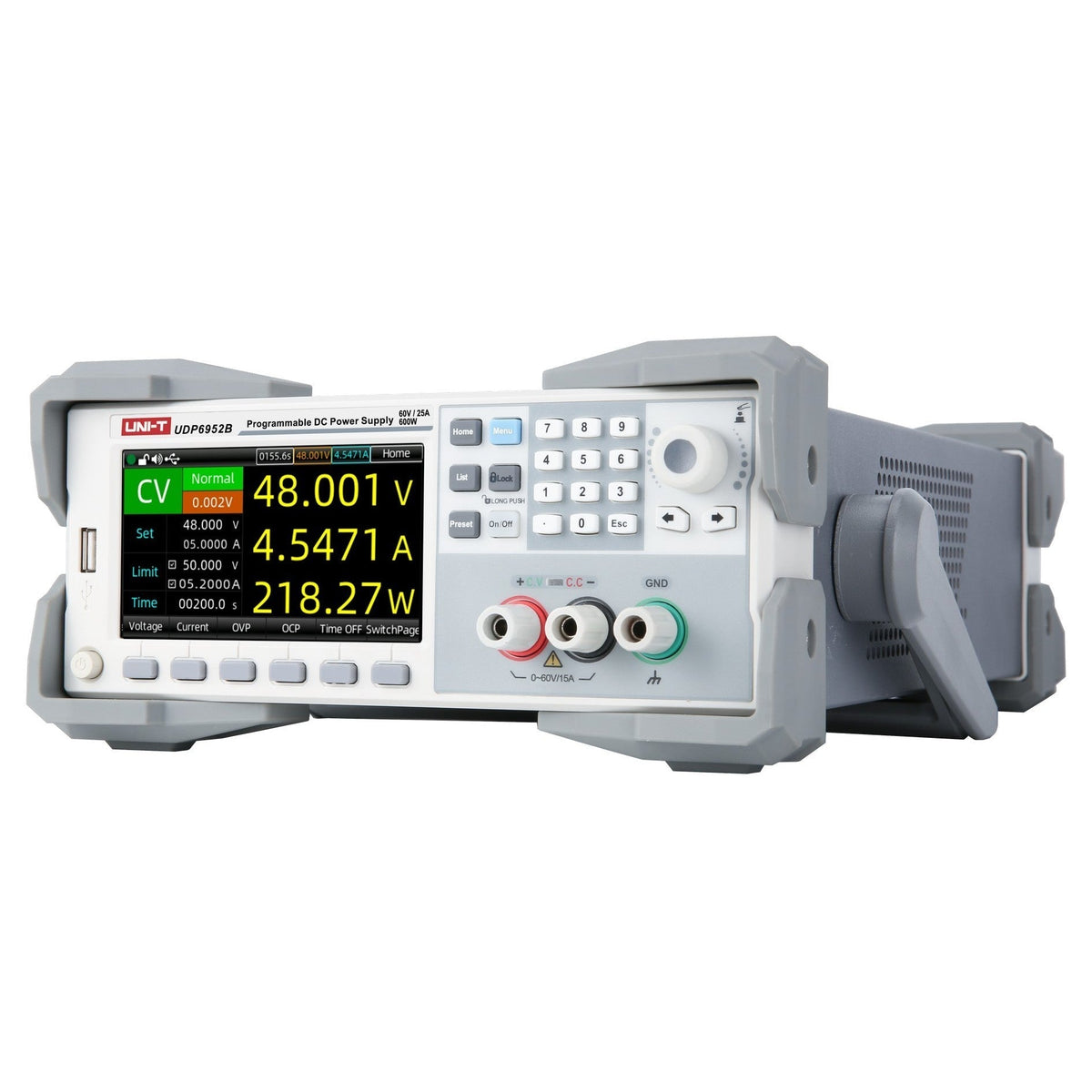

UDP6952B 600W 60V/25A Programmable DC Switching Power Supply
Mga Tala sa Produkto: Mayroon ding available na mga pasadyang opsyon at configuration. Mangyaring makipag-ugnayan sa amin kung kailangan mo ng tulong sa iyong partikular na aplikasyon.
I-download
I-download
Ang UDP6952B ay ang 600W high-current programmable DC switching supply ng UNI-T — 60V hanggang 25A continuous, na angkop para sa pagsubok ng motor drive ng e-bike at light-EV, prototyping ng fast-charging stage, at trabahong may kinalaman sa 48V industrial battery.
Kumpletong programmable interface set: USB Device, USB Host, RS-232, RS-485, LAN na may web control, at external analog I/O, na may suporta sa SCPI, Multi-SCPI, at Modbus RTU command. Ang auto-range output ay nagbibigay ng anumang kumbinasyon ng V/I sa loob ng 600W envelope mula sa iisang instrumento. Ang built-in na 4½-digit DVM ay sumusubaybay sa pangalawang voltage point sa DUT nang hindi nangangailangan ng panlabas na instrumento. Ang slope control ay nag-aayos ng rise/fall rates nang hiwalay sa voltage-slope (VSR) at current-slope (ISR) modes para sa soft start/stop. Ang remote sense (S+/S−) ay nagtatama sa IR drop sa mga test lead. Ang list mode at delayer functions ay nagpo-program ng hanggang 512 na grupo ng voltage/current/time, na nakaimbak sa internal Flash o USB.
Sa Kabuuan ng Design. Debug. Deploy.™ Lifecycle
Design. Ang paghahanap ng bench supply para sa high-current 60V power-electronics development ang unang hakbang. Ang 600 W sa 60 V / 25 A na may 1 mV / 0.1 mA resolution ang sumasaklaw sa kailangang envelope para sa trabahong ito, kasama ang four-wire sense at slope-controlled startup na kinakailangan ng DUT-protective work mula sa unang pag-on. Programmable mula sa front panel o nang malayuan — ang list mode, slope control, OVP/OCP, at DVM ay mga first-class control, hindi nakatagong menu options.
Debug. Sa validation, ang 4½-digit DVM at 512-group list mode ay humahalili sa pangalawang DMM at panlabas na sequencer. Mag-capture ng power-up profiles, mag-automate ng sweeps, at mag-record ng voltage drift sa bahagi ng DUT habang nagbibigay ng supply — nang hindi umaalis sa front panel ng supply o muling binubuo ang test harness.
Deploy. Ang production go/no-go testing ay tumatakbo sa LAN gamit ang SCPI, Multi-SCPI, o Modbus RTU. Ang web server ay nagbibigay ng shared bench remote access nang hindi nangangailangan ng pag-install ng host-software. Ang RS-485 multi-machine networking ay nagpapalaki sa istasyon habang dumarami ang requirement sa throughput. Mula unang prototype hanggang production verification — design, debug, deploy.
- 600W Auto-Range Output (0–60V, 0–25A) — Flexible na V/I combinations sa loob ng rated power. Isang supply ang humahawak sa maraming test configuration.
- High Accuracy & Low Ripple — 1 mV/0.1 mA resolution na may mababang ripple at noise para sa sensitibong pagsubok sa DUT.
- OVP/OCP Protection — Independent over-voltage at over-current protection na may configurable thresholds para protektahan ang mga device na sinusuri.
- List Mode & Delay Function — Mag-program ng mga sequence ng voltage/current na may configurable timing para sa mga automated test profile at simulation ng pag-charge ng baterya.
- Slope Control — Configurable na rise/fall rates para sa soft start/stop, na pumipigil sa pinsalang dulot ng inrush sa mga sensitibong load.
- Remote Sense — Four-wire sensing na nagtatama sa voltage drop sa mga test lead, na tinitiyak ang tumpak na voltage sa mga load terminal.
- Built-In DVM — Independent digital voltmeter para sa pagsubaybay sa pangalawang voltage point nang walang karagdagang kagamitan.
- Web Remote Control & Multi-Machine — Browser-based control sa pamamagitan ng LAN. Master/slave communication para sa series/parallel multi-unit configuration.

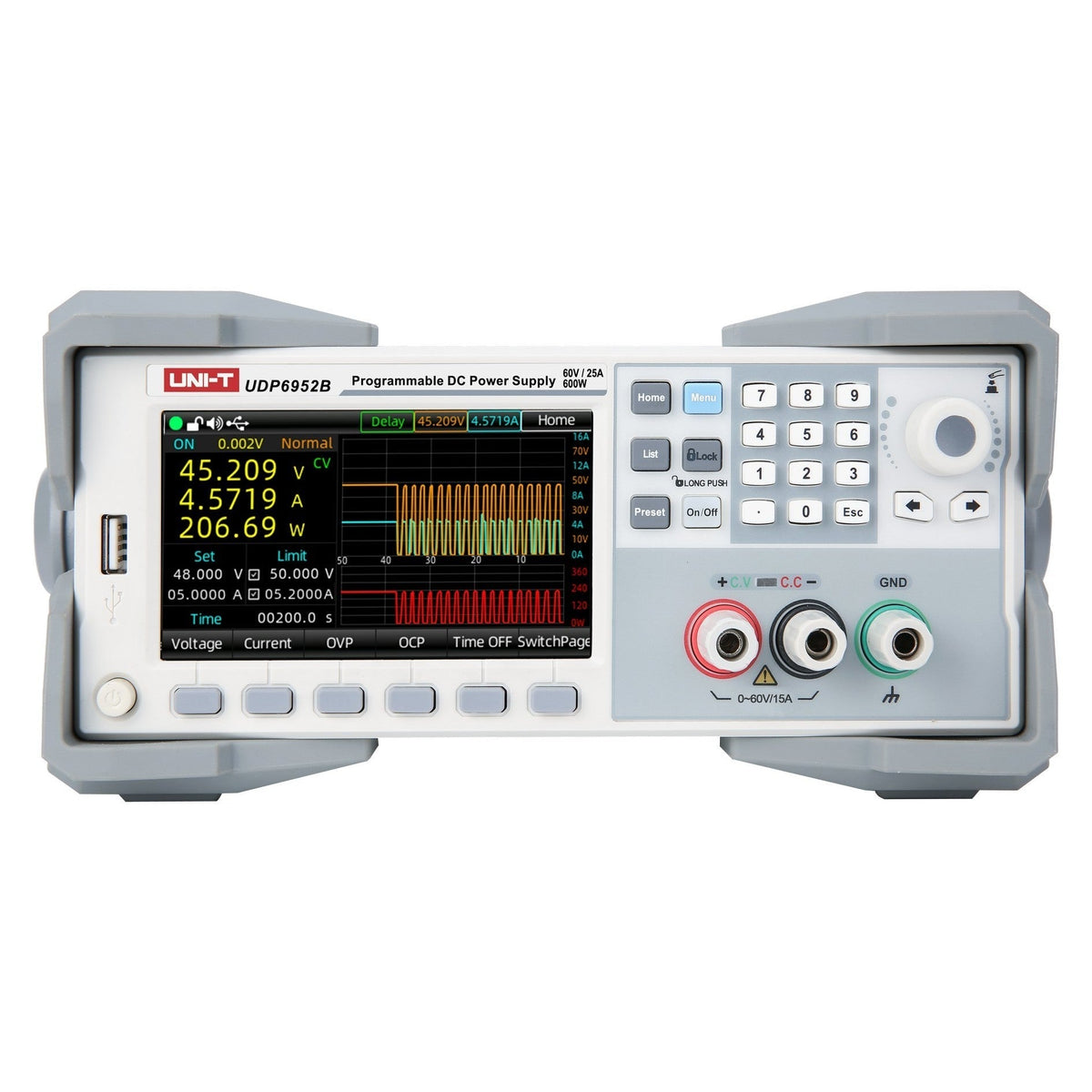

Front-Panel Interface
Ang 4.3-inch true color LCD ay nagpapakita ng set voltage at current kasama ang aktwal na output values, kung saan ang output power ay kinakalkula at ipinapakita nang real time. Ang numeric keypad ay direktang nagtatakda ng mga value nang hindi na kailangang maghalungkat sa menu; ang rotary encoder ay nag-a-adjust nang pino kapag mas mabilis ang maliit na adjustment kaysa sa pag-type. Ang mga soft-key ay tumutugma sa function na kasalukuyang ginagamit — list mode, slope, OVP/OCP, o DVM — sa halip na itago ang mga ito sa malalalim na menu. Ang output enable ay isang nakalaang hardware button, laging nakikita, at hindi madaling mapindot nang hindi sinasadya.
Remote Sense
Ang mahahabang test lead ay nagdudulot ng pagbaba ng voltage. Sa mas mataas na agos (current), ang pagbabang ito ay hindi na lamang basta rounding error — ang 10 A draw sa isang metrong 16 AWG cable ay nagreresulta sa humigit-kumulang 50 mV na mas mababa sa load kaysa sa itinakda sa supply. Ang UDP6900 series ay itinatama ito gamit ang four-wire remote sense: ikonekta ang + at − terminals ng output sa load sa pamamagitan ng current-carrying leads, pagkatapos ay gumamit ng hiwalay na pares mula sa S+ at S− nang direkta sa device na sinusuri. Ang regulation point ng supply servo ay lumilipat mula sa sarili nitong mga terminal patungo sa mga terminal ng load — at ang 1 V SENSE compensation headroom ay nagpapanatiling tumpak sa rail kung saan ito talagang mahalaga.
Over-Voltage/Over-Current Protection (OVP/OCP)
Independent over-voltage at over-current thresholds, parehong itinatakda mula sa front panel. Kapag tumama ang alinman sa limitasyon, pinuputol ng supply ang output at ipinapakita ang trigger sa LCD — ang uri ng malinaw na fault state na mahalaga kapag ang pagkabigo ng DUT habang ginagawa ang characterization sa magdamag ay maaaring makapinsala sa hardware o makawala ng test run. Ang mga threshold ay nananatili sa kabila ng power cycles at nananatiling aktibo kahit naka-lock ang front panel para sa unattended operation.
List Output and Delay Function
Ang list mode ay nagpo-program ng hanggang 512 na grupo ng voltage/current/time, na isinasagawa nang sunud-sunod — kapaki-pakinabang sa 25 A continuous para sa characterization ng low-voltage inverter input-stage (pagdaan sa 12 V, 24 V, at 48 V system levels sa full current draw), para sa high-current DC-DC converter input sweeps, at para sa controlled-current battery discharge profiles. Ang delay function ay nagpo-program ng on/off sequencing ng output para sa load-cycling reliability tests. Ang mga file ay sine-save sa Flash o USB sa mga format na .lst.csv at .dly.csv — na maaaring i-edit sa Excel.
Slope Mode Options
Sa 25 A continuous, ang hindi kontroladong pagtaas ng agos (current rise) sa isang inductive o low-impedance load ay isang tunay na panganib. Tatlong slope mode ang pumipigil dito. Ang Normal mode ay direktang tumatalon sa set value. Ang Voltage Slope (VSR) ay nag-a-ramp ng voltage sa configurable na bilis. Ang Current Slope (ISR) ay nag-a-ramp ng current nang step-by-step — kritikal para sa mga motor-drive bench setup, low-voltage inverter input stages, at anumang DUT kung saan ang startup di/dt ay nagtatakda kung gagana ba o mabibigo ang DUT sa SOA gate.
Auto Range Functionality
600 W ng working envelope, na may output reconfiguration sa buong V/I plane ayon sa pangangailangan: 60 V sa 10 A para sa high-side characterization, 25 A sa 24 V para sa low-voltage inverter input stages, o anupaman sa pagitan nito. Sa 25 A continuous, ang UDP6952B ay humahawak ng mga current range na hindi kayang abutin ng mga fixed supply sa 100–200 W class — nang hindi nagsasakripisyo ng upper voltage kapag kailangan ito sa bench.
Built-in Digital Voltmeter (DVM)
Ang built-in na 4½-digit voltmeter ay sumusukat ng DC voltage sa isang hiwalay na pares sa rear-panel, na ipinapakita kasama ng sariling readbacks ng supply sa LCD. Para sa two-rail bench scenario — ang pagsukat ng regulated DC ng load habang nagbibigay ng supply ang unit — ang DVM ay nag-aalis ng pangangailangan para sa pangalawang instrumento. Ang range ay 0.001–65.000 V sa 60 V models, hanggang 160 V sa UDP6933B at UDP6953B.
Multiple Main Menu Options
Ang istruktura ng main menu ay sadyang mababaw. Limang top-level sections — Monitor, System Settings, User Group, Output Settings, Language — ang bawat isa ay mapupuntahan sa loob ng isa o dalawang pindot mula sa front panel. Ipinapakita ng Monitor ang live na V/I/P/DVM na may mga alarm bawat channel kapag lumihis ang set conditions. Ang Output Settings ay nag-aayos ng operating mode, power-up output, at slope. Ang System Settings ay naglalaman ng backlight, sound, RS-232/network, at factory-default restore. Ang hierarchy ng menu ay hindi kailanman lumalagpas sa dalawang antas — nakakaabala sa trabaho ang masyadong malalim na menu, at ang UDP6900 ay hindi humihingi sa operator na isaulo ang mga tree.
Computer Software and Remote Control
Ang UDP6900 series ay may kasamang libreng PC control software — ang UNI-T UDP9000 host application, na karaniwan sa buong programmable PSU line. Itakda ang voltage at current nang malayuan, mag-log ng readbacks sa disk, mag-sequence ng list at delay programs, at mag-automate ng kumpletong characterization runs nang hindi sumusulat ng SCPI parser. Para sa mga scripted environment, ang supply ay natively na gumagamit ng SCPI, Multi-SCPI, at Modbus RTU sa pamamagitan ng USB-Device, RS-232, RS-485, o LAN — piliin ang bus na angkop sa iyong test station.
Multi-Machine Communication
Ang RS-485 networking ay nag-uugnay ng maraming UDP6900 supply sa isang host. Ang master/slave configuration ay nagbibigay-daan sa series-stack para sa mas mataas na voltage o parallel-stack para sa mas mataas na current — kapaki-pakinabang para sa multi-rail bench setups o kapag ang isang test station ay nangangailangan ng mas mataas na total power kaysa sa kayang ibigay ng isang chassis. Isang SCPI session, maraming supply, synchronized na output.
Web Control
Ang LAN connection ay nagbubukas ng embedded web server — buksan ang IP ng supply sa anumang browser para itakda ang mga parameter, magpatakbo ng list at delay programs, at mag-configure ng system settings. Walang vendor application na kailangang i-install sa host machine, walang aberya sa driver kapag ang bench ay gumagamit ng Linux o tablet workstation. Para sa mga shared lab bench at remote-monitored automation, ang browser interface ay madalas ang pinakamalinis na paraan.
Applications
High-Current Motor Drive & EV Bench
Ang 25 A continuous sa 60 V ay humahawak ng pagsubok sa motor drive ng e-bike at light-EV, prototyping ng fast-charging stage, 48V mild-hybrid automotive electronics, at 600W industrial-scale bench work. Ang slope control ay pumipigil sa current overshoot habang nag-a-power up ang DUT.
Battery Charging & Pack Emulation
Programmable CC/CV na may list mode para sa pagpapatakbo ng realistic charge profiles hanggang 25A. Ang supply ay maaari ring magsilbi bilang battery emulator na may controlled output impedance para sa downstream charger at BMS testing.
Industrial Power Electronics Bench
Ang 600W output ay angkop para sa 48V/60V industrial DC equipment, high-power DC-DC converter dev, at mas mataas na antas ng low-voltage power-electronics work. Ang multi-machine RS-485 ay nagpapalaki sa bench para sa multi-unit configurations.
Test Lab & Production Test
Full SCPI sa pamamagitan ng USB, RS-232, RS-485, at LAN para sa integrasyon sa mga automated test system. Web control sa pamamagitan ng browser. External analog interface para sa multi-supply coordination. Internal Flash + USB storage para sa mga test profile.
Mga Detalye (Specifications)
| Output Voltage | 0–60 V |
| Output Current | 0–25 A |
| Output Power | 600 W |
| Load Regulation (Voltage) | ≤ 0.01% + 30 mV |
| Load Regulation (Current) | ≤ 0.1% + 10 mA |
| Line Regulation (Voltage) | ≤ 0.01% + 30 mV |
| Line Regulation (Current) | ≤ 0.1% + 10 mA |
| Setting Resolution (Voltage) | 1 mV |
| Setting Resolution (Current) | 0.1 mA |
| Readback Resolution (Voltage) | 0.1 mV (< 10 V), 1 mV (> 10 V) |
| Readback Resolution (Current) | 0.1 mA (< 10 A), 1 mA (> 10 A) |
| Setting Accuracy (Voltage) | ≤ 0.03% + 5 mV |
| Setting Accuracy (Current) | ≤ 0.1% + 25 mA |
| Readback Accuracy (Voltage) | ≤ 0.03% + 5 mV |
| Readback Accuracy (Current) | ≤ 0.1% + 25 mA |
| Ripple & Noise (Voltage) | ≤ 20 mVp-p |
| Ripple & Noise (Current) | ≤ 15 mArms |
| Remote Sense Voltage | 1 V |
| Dimensions (W × H × D) | 215 × 88 × 373.7 mm |
| Weight | 4.5 kg |
Options & Accessories
Kasama sa kahon:
- Power cord
- English download guide
- multi-language safety manual
- calibration report (COC)
Mga FAQ
Ano ang ibig sabihin ng auto-range?
Ang auto-range ay nangangahulugan na ang supply ay nagbibigay ng anumang voltage/current combination sa loob ng rated na 600W envelope. Ang UDP6952B ay maaaring maglabas ng 60V sa mas mababang current o 25A sa mas mababang voltage — ang power limit ang limitasyon, hindi ang fixed V/I maximums nang hiwalay.
Ano ang pagkakaiba ng UDP6700 at UDP6900B series?
Ang pamilyang ito (UDP6900B) ay mas mataas ang antas kaysa sa UDP6700, na nagdaragdag ng auto-range output, slope control, built-in DVM, web control sa LAN, RS-485 para sa multi-machine networking, USB Device, Modbus RTU, at external analog control. Ang UDP6700 ay nagbibigay ng core CV/CC + list-mode + remote-compensation feature set na may RS-232 SCPI sa mas mababang presyo.
Maaari ko bang ikonekta ang maraming UDP6900B units para sa mas mataas na power?
Oo. Ang multi-machine communication sa pamamagitan ng RS-485 ay nagbibigay-daan sa master/slave configuration — ikonekta ang mga unit sa series para sa mas mataas na voltage o parallel para sa mas mataas na current, na kinokontrol mula sa iisang master o sa pamamagitan ng mga SCPI command.
Ano ang kasama sa UDP6952B?
Ang UDP6952B ay may kasamang instrumento at power cable. Ang mga test lead at sense lead ay ibinebenta nang hiwalay.
Hindi ma-load ang availability ng pickup
Impormasyon ng Produkto
Impormasyon ng Produkto
Ang UDP6952B ay ang 600W high-current programmable DC switching supply ng UNI-T — 60V hanggang 25A continuous, na angkop para sa pagsubok ng motor drive ng e-bike at light-EV, prototyping ng fast-charging stage, at trabahong may kinalaman sa 48V industrial battery.
Kumpletong programmable interface set: USB Device, USB Host, RS-232, RS-485, LAN na may web control, at external analog I/O, na may suporta sa SCPI, Multi-SCPI, at Modbus RTU command. Ang auto-range output ay nagbibigay ng anumang kumbinasyon ng V/I sa loob ng 600W envelope mula sa iisang instrumento. Ang built-in na 4½-digit DVM ay sumusubaybay sa pangalawang voltage point sa DUT nang hindi nangangailangan ng panlabas na instrumento. Ang slope control ay nag-aayos ng rise/fall rates nang hiwalay sa voltage-slope (VSR) at current-slope (ISR) modes para sa soft start/stop. Ang remote sense (S+/S−) ay nagtatama sa IR drop sa mga test lead. Ang list mode at delayer functions ay nagpo-program ng hanggang 512 na grupo ng voltage/current/time, na nakaimbak sa internal Flash o USB.
Sa Kabuuan ng Design. Debug. Deploy.™ Lifecycle
Design. Ang paghahanap ng bench supply para sa high-current 60V power-electronics development ang unang hakbang. Ang 600 W sa 60 V / 25 A na may 1 mV / 0.1 mA resolution ang sumasaklaw sa kailangang envelope para sa trabahong ito, kasama ang four-wire sense at slope-controlled startup na kinakailangan ng DUT-protective work mula sa unang pag-on. Programmable mula sa front panel o nang malayuan — ang list mode, slope control, OVP/OCP, at DVM ay mga first-class control, hindi nakatagong menu options.
Debug. Sa validation, ang 4½-digit DVM at 512-group list mode ay humahalili sa pangalawang DMM at panlabas na sequencer. Mag-capture ng power-up profiles, mag-automate ng sweeps, at mag-record ng voltage drift sa bahagi ng DUT habang nagbibigay ng supply — nang hindi umaalis sa front panel ng supply o muling binubuo ang test harness.
Deploy. Ang production go/no-go testing ay tumatakbo sa LAN gamit ang SCPI, Multi-SCPI, o Modbus RTU. Ang web server ay nagbibigay ng shared bench remote access nang hindi nangangailangan ng pag-install ng host-software. Ang RS-485 multi-machine networking ay nagpapalaki sa istasyon habang dumarami ang requirement sa throughput. Mula unang prototype hanggang production verification — design, debug, deploy.
- 600W Auto-Range Output (0–60V, 0–25A) — Flexible na V/I combinations sa loob ng rated power. Isang supply ang humahawak sa maraming test configuration.
- High Accuracy & Low Ripple — 1 mV/0.1 mA resolution na may mababang ripple at noise para sa sensitibong pagsubok sa DUT.
- OVP/OCP Protection — Independent over-voltage at over-current protection na may configurable thresholds para protektahan ang mga device na sinusuri.
- List Mode & Delay Function — Mag-program ng mga sequence ng voltage/current na may configurable timing para sa mga automated test profile at simulation ng pag-charge ng baterya.
- Slope Control — Configurable na rise/fall rates para sa soft start/stop, na pumipigil sa pinsalang dulot ng inrush sa mga sensitibong load.
- Remote Sense — Four-wire sensing na nagtatama sa voltage drop sa mga test lead, na tinitiyak ang tumpak na voltage sa mga load terminal.
- Built-In DVM — Independent digital voltmeter para sa pagsubaybay sa pangalawang voltage point nang walang karagdagang kagamitan.
- Web Remote Control & Multi-Machine — Browser-based control sa pamamagitan ng LAN. Master/slave communication para sa series/parallel multi-unit configuration.
Front-Panel Interface
Ang 4.3-inch true color LCD ay nagpapakita ng set voltage at current kasama ang aktwal na output values, kung saan ang output power ay kinakalkula at ipinapakita nang real time. Ang numeric keypad ay direktang nagtatakda ng mga value nang hindi na kailangang maghalungkat sa menu; ang rotary encoder ay nag-a-adjust nang pino kapag mas mabilis ang maliit na adjustment kaysa sa pag-type. Ang mga soft-key ay tumutugma sa function na kasalukuyang ginagamit — list mode, slope, OVP/OCP, o DVM — sa halip na itago ang mga ito sa malalalim na menu. Ang output enable ay isang nakalaang hardware button, laging nakikita, at hindi madaling mapindot nang hindi sinasadya.
Remote Sense
Ang mahahabang test lead ay nagdudulot ng pagbaba ng voltage. Sa mas mataas na agos (current), ang pagbabang ito ay hindi na lamang basta rounding error — ang 10 A draw sa isang metrong 16 AWG cable ay nagreresulta sa humigit-kumulang 50 mV na mas mababa sa load kaysa sa itinakda sa supply. Ang UDP6900 series ay itinatama ito gamit ang four-wire remote sense: ikonekta ang + at − terminals ng output sa load sa pamamagitan ng current-carrying leads, pagkatapos ay gumamit ng hiwalay na pares mula sa S+ at S− nang direkta sa device na sinusuri. Ang regulation point ng supply servo ay lumilipat mula sa sarili nitong mga terminal patungo sa mga terminal ng load — at ang 1 V SENSE compensation headroom ay nagpapanatiling tumpak sa rail kung saan ito talagang mahalaga.
Over-Voltage/Over-Current Protection (OVP/OCP)
Independent over-voltage at over-current thresholds, parehong itinatakda mula sa front panel. Kapag tumama ang alinman sa limitasyon, pinuputol ng supply ang output at ipinapakita ang trigger sa LCD — ang uri ng malinaw na fault state na mahalaga kapag ang pagkabigo ng DUT habang ginagawa ang characterization sa magdamag ay maaaring makapinsala sa hardware o makawala ng test run. Ang mga threshold ay nananatili sa kabila ng power cycles at nananatiling aktibo kahit naka-lock ang front panel para sa unattended operation.
List Output and Delay Function
Ang list mode ay nagpo-program ng hanggang 512 na grupo ng voltage/current/time, na isinasagawa nang sunud-sunod — kapaki-pakinabang sa 25 A continuous para sa characterization ng low-voltage inverter input-stage (pagdaan sa 12 V, 24 V, at 48 V system levels sa full current draw), para sa high-current DC-DC converter input sweeps, at para sa controlled-current battery discharge profiles. Ang delay function ay nagpo-program ng on/off sequencing ng output para sa load-cycling reliability tests. Ang mga file ay sine-save sa Flash o USB sa mga format na .lst.csv at .dly.csv — na maaaring i-edit sa Excel.
Slope Mode Options
Sa 25 A continuous, ang hindi kontroladong pagtaas ng agos (current rise) sa isang inductive o low-impedance load ay isang tunay na panganib. Tatlong slope mode ang pumipigil dito. Ang Normal mode ay direktang tumatalon sa set value. Ang Voltage Slope (VSR) ay nag-a-ramp ng voltage sa configurable na bilis. Ang Current Slope (ISR) ay nag-a-ramp ng current nang step-by-step — kritikal para sa mga motor-drive bench setup, low-voltage inverter input stages, at anumang DUT kung saan ang startup di/dt ay nagtatakda kung gagana ba o mabibigo ang DUT sa SOA gate.
Auto Range Functionality
600 W ng working envelope, na may output reconfiguration sa buong V/I plane ayon sa pangangailangan: 60 V sa 10 A para sa high-side characterization, 25 A sa 24 V para sa low-voltage inverter input stages, o anupaman sa pagitan nito. Sa 25 A continuous, ang UDP6952B ay humahawak ng mga current range na hindi kayang abutin ng mga fixed supply sa 100–200 W class — nang hindi nagsasakripisyo ng upper voltage kapag kailangan ito sa bench.
Built-in Digital Voltmeter (DVM)
Ang built-in na 4½-digit voltmeter ay sumusukat ng DC voltage sa isang hiwalay na pares sa rear-panel, na ipinapakita kasama ng sariling readbacks ng supply sa LCD. Para sa two-rail bench scenario — ang pagsukat ng regulated DC ng load habang nagbibigay ng supply ang unit — ang DVM ay nag-aalis ng pangangailangan para sa pangalawang instrumento. Ang range ay 0.001–65.000 V sa 60 V models, hanggang 160 V sa UDP6933B at UDP6953B.
Multiple Main Menu Options
Ang istruktura ng main menu ay sadyang mababaw. Limang top-level sections — Monitor, System Settings, User Group, Output Settings, Language — ang bawat isa ay mapupuntahan sa loob ng isa o dalawang pindot mula sa front panel. Ipinapakita ng Monitor ang live na V/I/P/DVM na may mga alarm bawat channel kapag lumihis ang set conditions. Ang Output Settings ay nag-aayos ng operating mode, power-up output, at slope. Ang System Settings ay naglalaman ng backlight, sound, RS-232/network, at factory-default restore. Ang hierarchy ng menu ay hindi kailanman lumalagpas sa dalawang antas — nakakaabala sa trabaho ang masyadong malalim na menu, at ang UDP6900 ay hindi humihingi sa operator na isaulo ang mga tree.
Computer Software and Remote Control
Ang UDP6900 series ay may kasamang libreng PC control software — ang UNI-T UDP9000 host application, na karaniwan sa buong programmable PSU line. Itakda ang voltage at current nang malayuan, mag-log ng readbacks sa disk, mag-sequence ng list at delay programs, at mag-automate ng kumpletong characterization runs nang hindi sumusulat ng SCPI parser. Para sa mga scripted environment, ang supply ay natively na gumagamit ng SCPI, Multi-SCPI, at Modbus RTU sa pamamagitan ng USB-Device, RS-232, RS-485, o LAN — piliin ang bus na angkop sa iyong test station.
Multi-Machine Communication
Ang RS-485 networking ay nag-uugnay ng maraming UDP6900 supply sa isang host. Ang master/slave configuration ay nagbibigay-daan sa series-stack para sa mas mataas na voltage o parallel-stack para sa mas mataas na current — kapaki-pakinabang para sa multi-rail bench setups o kapag ang isang test station ay nangangailangan ng mas mataas na total power kaysa sa kayang ibigay ng isang chassis. Isang SCPI session, maraming supply, synchronized na output.
Web Control
Ang LAN connection ay nagbubukas ng embedded web server — buksan ang IP ng supply sa anumang browser para itakda ang mga parameter, magpatakbo ng list at delay programs, at mag-configure ng system settings. Walang vendor application na kailangang i-install sa host machine, walang aberya sa driver kapag ang bench ay gumagamit ng Linux o tablet workstation. Para sa mga shared lab bench at remote-monitored automation, ang browser interface ay madalas ang pinakamalinis na paraan.
Applications
High-Current Motor Drive & EV Bench
Ang 25 A continuous sa 60 V ay humahawak ng pagsubok sa motor drive ng e-bike at light-EV, prototyping ng fast-charging stage, 48V mild-hybrid automotive electronics, at 600W industrial-scale bench work. Ang slope control ay pumipigil sa current overshoot habang nag-a-power up ang DUT.
Battery Charging & Pack Emulation
Programmable CC/CV na may list mode para sa pagpapatakbo ng realistic charge profiles hanggang 25A. Ang supply ay maaari ring magsilbi bilang battery emulator na may controlled output impedance para sa downstream charger at BMS testing.
Industrial Power Electronics Bench
Ang 600W output ay angkop para sa 48V/60V industrial DC equipment, high-power DC-DC converter dev, at mas mataas na antas ng low-voltage power-electronics work. Ang multi-machine RS-485 ay nagpapalaki sa bench para sa multi-unit configurations.
Test Lab & Production Test
Full SCPI sa pamamagitan ng USB, RS-232, RS-485, at LAN para sa integrasyon sa mga automated test system. Web control sa pamamagitan ng browser. External analog interface para sa multi-supply coordination. Internal Flash + USB storage para sa mga test profile.
Mga Detalye (Specifications)
| Output Voltage | 0–60 V |
| Output Current | 0–25 A |
| Output Power | 600 W |
| Load Regulation (Voltage) | ≤ 0.01% + 30 mV |
| Load Regulation (Current) | ≤ 0.1% + 10 mA |
| Line Regulation (Voltage) | ≤ 0.01% + 30 mV |
| Line Regulation (Current) | ≤ 0.1% + 10 mA |
| Setting Resolution (Voltage) | 1 mV |
| Setting Resolution (Current) | 0.1 mA |
| Readback Resolution (Voltage) | 0.1 mV (< 10 V), 1 mV (> 10 V) |
| Readback Resolution (Current) | 0.1 mA (< 10 A), 1 mA (> 10 A) |
| Setting Accuracy (Voltage) | ≤ 0.03% + 5 mV |
| Setting Accuracy (Current) | ≤ 0.1% + 25 mA |
| Readback Accuracy (Voltage) | ≤ 0.03% + 5 mV |
| Readback Accuracy (Current) | ≤ 0.1% + 25 mA |
| Ripple & Noise (Voltage) | ≤ 20 mVp-p |
| Ripple & Noise (Current) | ≤ 15 mArms |
| Remote Sense Voltage | 1 V |
| Dimensions (W × H × D) | 215 × 88 × 373.7 mm |
| Weight | 4.5 kg |
Options & Accessories
Kasama sa kahon:
- Power cord
- English download guide
- multi-language safety manual
- calibration report (COC)
Mga FAQ
Ano ang ibig sabihin ng auto-range?
Ang auto-range ay nangangahulugan na ang supply ay nagbibigay ng anumang voltage/current combination sa loob ng rated na 600W envelope. Ang UDP6952B ay maaaring maglabas ng 60V sa mas mababang current o 25A sa mas mababang voltage — ang power limit ang limitasyon, hindi ang fixed V/I maximums nang hiwalay.
Ano ang pagkakaiba ng UDP6700 at UDP6900B series?
Ang pamilyang ito (UDP6900B) ay mas mataas ang antas kaysa sa UDP6700, na nagdaragdag ng auto-range output, slope control, built-in DVM, web control sa LAN, RS-485 para sa multi-machine networking, USB Device, Modbus RTU, at external analog control. Ang UDP6700 ay nagbibigay ng core CV/CC + list-mode + remote-compensation feature set na may RS-232 SCPI sa mas mababang presyo.
Maaari ko bang ikonekta ang maraming UDP6900B units para sa mas mataas na power?
Oo. Ang multi-machine communication sa pamamagitan ng RS-485 ay nagbibigay-daan sa master/slave configuration — ikonekta ang mga unit sa series para sa mas mataas na voltage o parallel para sa mas mataas na current, na kinokontrol mula sa iisang master o sa pamamagitan ng mga SCPI command.
Ano ang kasama sa UDP6952B?
Ang UDP6952B ay may kasamang instrumento at power cable. Ang mga test lead at sense lead ay ibinebenta nang hiwalay.
