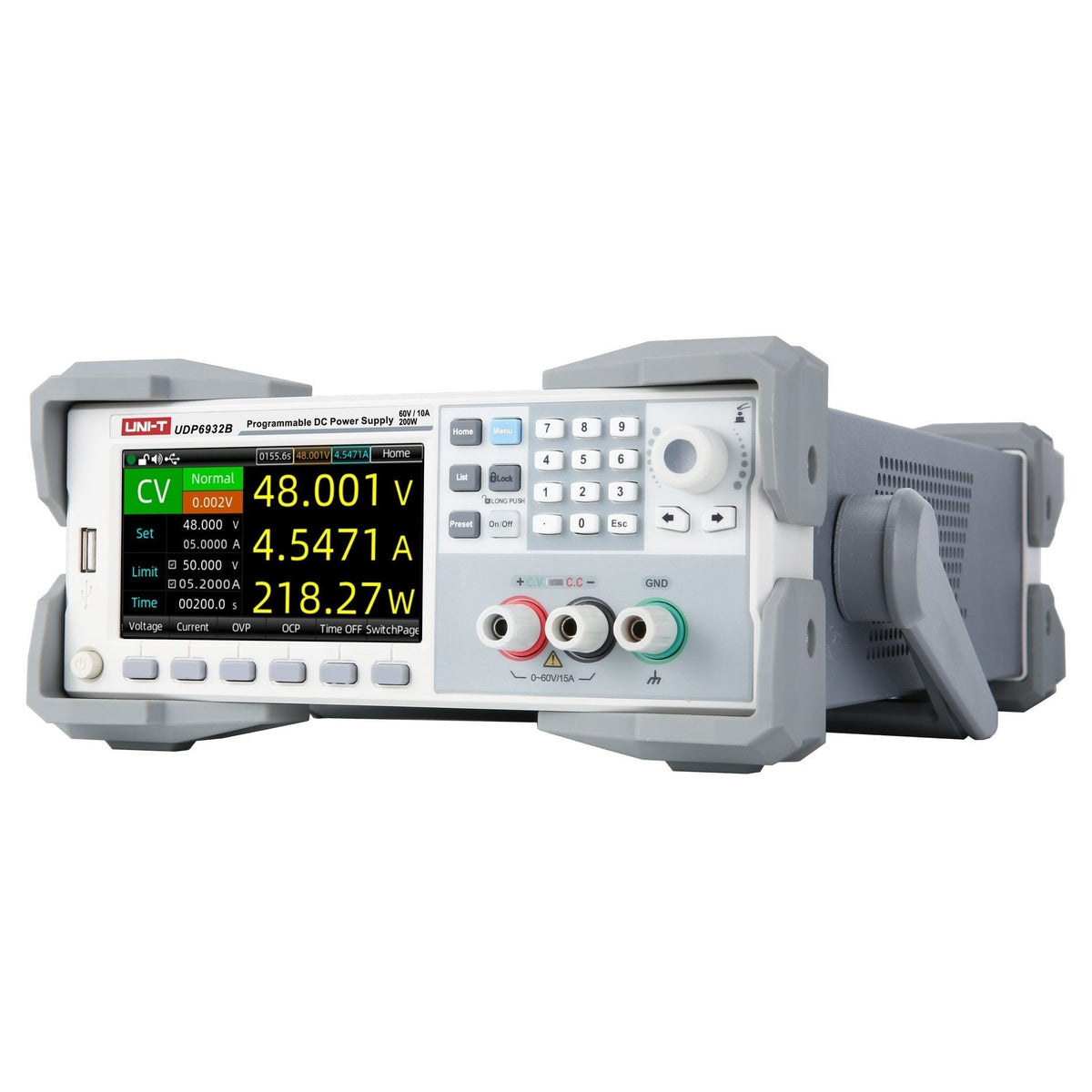

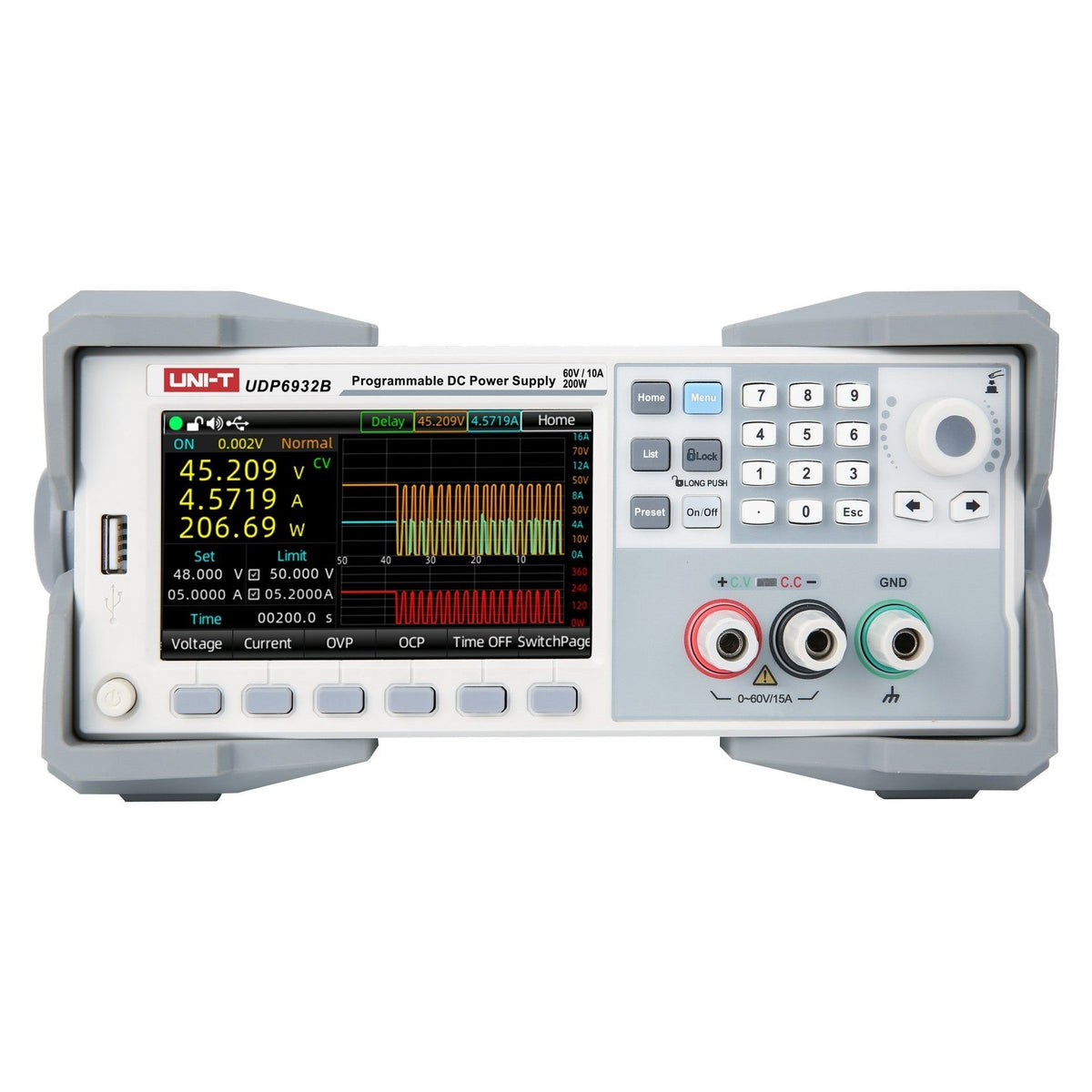

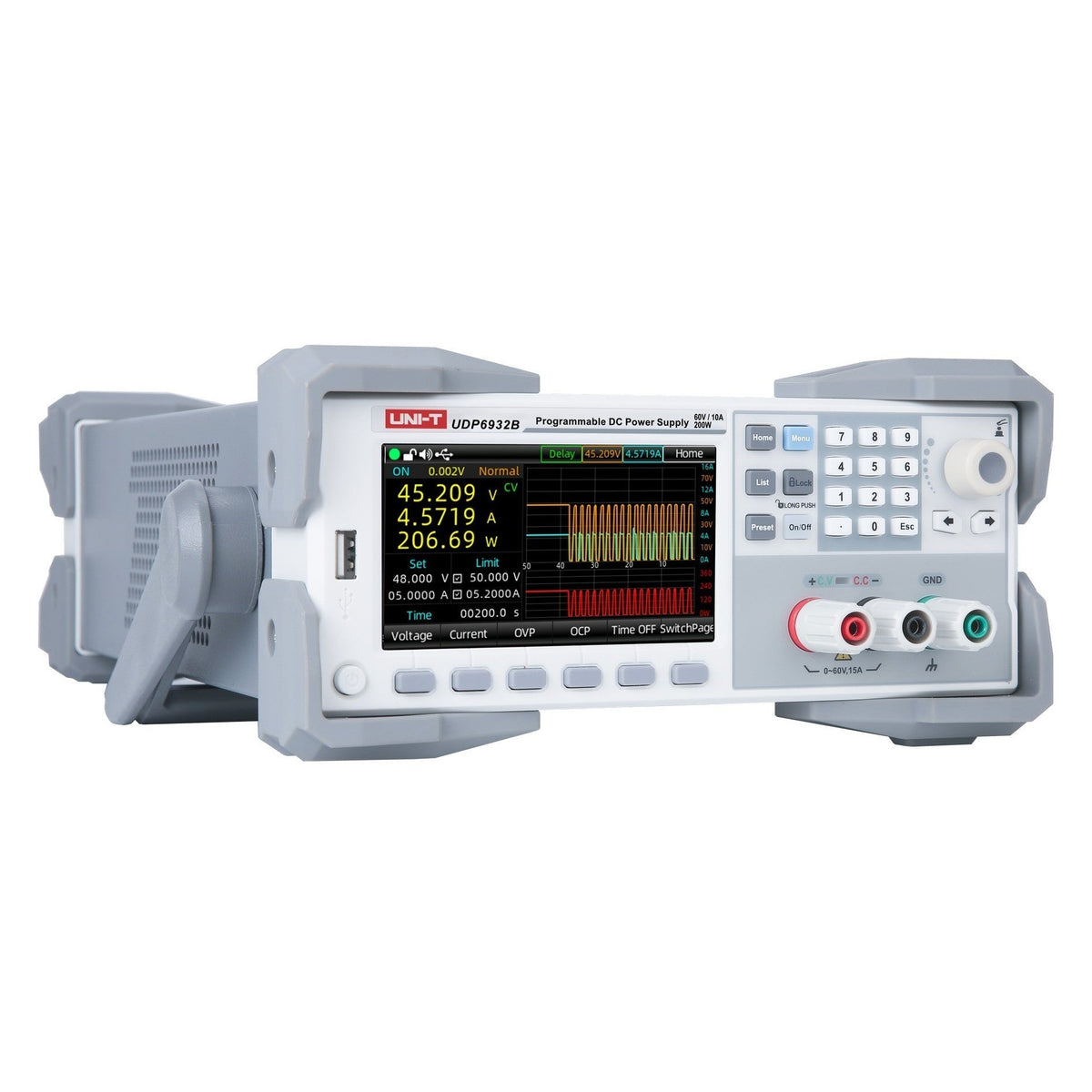

UDP6932B 200W 60V/10A Programmable DC Switching Power Supply
Mga Tala sa Produkto: Available rin ang mga pasadyang opsyon at configuration. Mangyaring makipag-ugnayan sa amin kung kailangan mo ng tulong sa iyong partikular na aplikasyon.
I-download
I-download
Ang UDP6731 ay isang 360 W programmable DC switching power supply na may 80 V × 15 A wide-range output, RS-232 na may buong SCPI control, 600-group memory, list mode, at OVP/OCP/OTP protection.
High-voltage 360W class. Ang 80V × 15A envelope ay sumasaklaw sa 48V automotive/telecom, 60V/72V battery packs, GaN/SiC pre-drivers, at anumang rail na lagpas sa 60V ceiling ng UDP6720/UDP6721.
Dinisenyo ito para sa workbench na gumagamit ng parehong power supply sa disenyo ng produkto, board debug, at mga deployed test fixture — abot-kaya kung saan hindi ito pinapababa ng spec sheet, tumpak kung saan kinakailangan ng load, at may interface na sapat na direkta para hindi na kailanganin ng manual ng susunod na gagamit.
Sa buong Design. Debug. Deploy.™ Lifecycle
Ang UDP6700 series ay akma sa workflow na tinatawag nating Design. Debug. Deploy. — ang tatlong yugto na siklo na karaniwang dinadaanan ng mga engineering team sa isang power supply.
Sa Design, hinahayaan ng list mode at 600 memory groups ang paulit-ulit na pagpapatakbo ng binalak na voltage profile habang ang natitirang bahagi ng bench ay nakatuon sa pag-capture at pagsusuri.
Sa Debug, ang mga proteksyong OVP/OCP/OTP, remote sense compensation, at ang 4-digit dual LED display ay ginagawang ligtas na itulak ang isang marginal load at makita nang eksakto kung ano ang nangyayari sa mga terminal.
Sa Deploy, ang RS-232 na may buong SCPI command coverage ay nangangahulugan na ang parehong supply na ginamit sa design bench ay maaaring ilagay sa isang production rack at kontrolin ng parehong mga script. Isang instrumento, tatlong yugto, hindi na kailangang mag-aral muli.
- 360 W rated power, 80 V × 15 A wide envelope — Hanggang 80 V sa 4.5 A o 24 V sa 15 A — parehong 360 W envelope, hindi na kailangan ng pangalawang instrumento
- Wide-range output na may power ratio na 3.0 — isang supply ang sumasaklaw sa mga V/I combination na karaniwang mangangailangan ng dalawa
- Programmable list mode: 9 na hakbang bawat listahan, 1 ms hanggang 9999 s bawat hakbang, ulitin ng 1–9999 na siklo
- Trigger delayer: 9 na trigger group, 1 ms hanggang 9999 s bawat trigger
- 600 memory groups (M1: 100 / M2: 100 / M3: 400) para sa mga naka-save na output configuration
- Over-voltage, over-current, at over-temperature protection na may set range na 0–110% ng rated
- Remote sense compensation para sa tumpak na output sa mga load terminal kahit mahaba ang mga wire
- RS-232 na may buong SCPI command coverage; may kasamang software-only PC controller
- Smart fan: kontrolado ng load at temperatura para sa mahinang ingay sa light load
- 4-digit dual LED display na may sabay na readout ng V at I
- OVP/OCP thresholds na itinatakda sa pamamagitan ng matagal na pagpindot sa V o I key — walang menu dive
- Knob at direktang numeric entry sa front panel; parehong gumagana sa iisang paraan
- Software calibration na nagpapanatili ng traceability nang hindi nangangailangan ng internal trim-pot pass
Wide-Range Output (Power Ratio 3.0)
Ang power ratio na 3.0 ay nangangahulugan na ang rated output envelope ay maaaring ipamahagi sa pagitan ng boltahe at agos ayon sa hinihingi ng load. Kung saan ang isang fixed-rectangle supply ay magpipilit ng kompromiso — bumili ng sapat na volts o sapat na amps — hinahayaan ka ng UDP6700 na magpalit ng isa para sa isa pa sa kahabaan ng constant-power curve. Karamihan sa pangkalahatang gamit sa bench ay nasa loob ng envelope na iyon, kaya ang isang supply ay gumagawa ng trabaho ng dalawa.
Ang eksaktong mga V × I corner ay nakadepende sa rated power; ang spec table sa ibaba ay nagpapakita ng maximum voltage sa rated current at maximum current sa rated voltage para sa SKU na ito.
Remote Sense Compensation
Ang mahahabang lead ay nagpapababa ng boltahe. Sa 5 A sa pamamagitan ng 1 metrong 18-AWG wire, ang lead drop ay nasa 100 mV — sapat para masira ang 3.3 V regulator test o mapahina ang isang battery cycler. Iniruruta ng remote sense ang regulation feedback lampas sa mga lead patungo mismo sa mga load terminal, na pinapanatili ang programmed voltage kung saan ito talagang mahalaga.
Ang mga remote sense terminal ay may hiwalay na wiring mula sa mga output terminal sa likurang panel; kusa nitong nade-detect ang sense connection at babalik sa local sensing kung aalisin ang mga wire.
OVP / OCP / OTP Protection
Tatlong independiyenteng proteksyon ang sumasaklaw sa pinakakaraniwang paraan ng pagkasira ng load: ang short o low-impedance fault ay nagpapataas ng agos (OCP), ang maling configuration ng DUT ay nagpapalabas ng boltahe sa spec (OVP), o ang matagal na over-load ay nagpapainit sa supply mismo (OTP). Ang tatlo ay nagti-trip para patayin ang output at magpakita ng fault state sa front panel.
Ang mga threshold ng OVP at OCP ay itinatakda sa pamamagitan ng matagal na pagpindot sa V o I key — itakda ang threshold nang isang beses, patakbuhin ang load. Walang menu dive, walang nested submenu. Ang OTP ay internal at hindi nababago ng user.
List Mode at Trigger Delayer
List mode: nagpapatakbo ng 9-step na sequence ng boltahe at agos na may bawat hakbang na tumatagal mula 1 ms hanggang 9999 s at ang buong listahan ay inuulit ng 1 hanggang 9999 na siklo. Kapaki-pakinabang para sa battery cycling, automotive cold-crank profiles, at anumang naka-script na sequence na kailangang tumakbo nang walang bantay.
Trigger delayer: nagpapaputok ng 9 na trigger group na may delay sa pagitan ng 1 ms hanggang 9999 s. Kapaki-pakinabang kapag ang isang output transition ay kailangang maghintay para sa isang external event — DUT settling, fixture motion, isang oven step — bago lumipat sa susunod na setting.
600 Memory Groups (M1 / M2 / M3)
Tatlong memory bank ang nag-iimbak ng 100, 100, at 400 na output configuration. Ang M1 at M2 ay karaniwang ginagamit para sa mga active recipe (ang configuration sa front-panel knob workflow); ang M3 ay naglalaman ng 400 long-term recall configuration para sa mga produkto at DUT na regular na ginagawa sa bench.
Ang bawat entry sa memory ay nag-iimbak ng setting ng boltahe, setting ng agos, mga threshold ng OVP at OCP, at ang state ng slope/list. Ang recall ay isang pindot lang sa front-panel key.
RS-232 na may Buong SCPI Command Coverage
RS-232 na may buong SCPI command set. Ang setpoint ng boltahe at agos, threshold ng OVP/OCP, configuration ng listahan, memory recall, output enable, at readback ay lahat naa-access mula sa isang host script. Ang kasamang Windows PC software ay nagpapakita ng parehong mga command sa pamamagitan ng isang GUI para sa mga user na ayaw magsulat ng code.
Ang RS-232 ay tapat sa kung ano ito: isang supply bawat host port, walang LAN, walang USBTMC. Para sa mga multi-instrument bench na may higit sa isang programmable supply o para sa remote/automated na kapaligiran, ang UDP6900B series ay nagdaragdag ng USB, LAN na may web control, RS-485 na may Modbus, at multi-machine daisy-chain.
Thermal Derating
Ang UDP6731 ay nagbibigay ng buong 360 W rated output sa ambient temperature na hanggang 30 °C. Higit pa rito, ang output power ay derated nang linearly para panatilihin ang internal junction temperature sa loob ng ligtas na envelope. Ang derating curve sa ibaba ay nagpapakita ng eksaktong ugnayan sa pagitan ng ambient temperature at rated power para sa SKU na ito. Ang operating temperature range ay 0–40 °C.
Ang smart fan ay awtomatikong nag-aadjust ng bilis batay sa load at internal temperature; ang operasyon sa light-load ay tahimik, at ang supply ay nagpapabilis lamang ng fan kapag kinakailangan ng thermal headroom.
Mga Aplikasyon
48V/60V Telecom at Industrial
Ang 80 V ceiling ay lumalagpas sa 48 V telecom rail (na may margin para sa ripple at transient testing) at sa 60 V industrial rails na karaniwan sa mga solar combiner, PoE++ injector, at industrial DC-bus front-end. Ang 15 A sa 48 V ay 720 W ng epektibong trabaho sa isang 360 W rated na chassis — posible dahil ang UDP6731 ay nagpapalit ng amps para sa volts sa isang constant-power curve.
GaN/SiC Pre-Driver at Gate-Driver Bench
Ang R&D ng wide-bandgap converter ay madalas na nagpapatakbo ng mga gate-driver at pre-driver board mula sa 24 V / 48 V / 80 V auxiliary rail. Ang UDP6731 ay nagbibigay ng auxiliary bus na iyon na may sapat na mababang ingay para hindi makontamina ang pagsukat at sapat na mataas na agos para i-source ang gate charge ng silicon na sinusuri.
Battery Pack R&D (60V class)
14S hanggang 18S Li-ion packs, 60 V e-bike packs, 72 V industrial battery work. Ang 80 V ceiling ay sumasaklaw sa buong charge voltage ng mga pack na ito (karaniwang 60–75 V); ang 15 A ay sapat para sa gawaing pag-charge at karamihan sa mga discharge sourcing scenario maliban sa full-pack burn-in.
Solar Inverter Aux-Power Bench
Ang mga string inverter at microinverter ay karaniwang nagpapatakbo ng kanilang control electronics mula sa isang 60–80 V auxiliary rail na nakuha mula sa DC bus. Ang UDP6731 ay direktang nag-so-source ng auxiliary rail na iyon habang isinasagawa ang bench testing nang hindi nangangailangan ng hiwalay na buck converter.
Mga Spesipikasyon
| Output Rating | |
| Rated Voltage | 80 V |
| Rated Current | 15 A |
| Rated Power | 360 W |
| Max V sa Rated Current | 24.0 V |
| Max I sa Rated Voltage | 4.50 A |
| Programming Resolution | |
| Setting Resolution | V: 10 mV / I: 1 mA |
| Readback Resolution | V: 10 mV / I: 1 mA |
| Programming Accuracy | V: ≤0.05% + 10 mV / I: ≤0.3% + 15 mA |
| Readback Accuracy | V: ≤0.05% + 10 mV / I: ≤0.3% + 15 mA |
| Regulation | |
| Load Regulation | V: ≤0.03% + 30 mV / I: ≤0.03% + 15 mA |
| Line Regulation | V: ≤0.03% + 30 mV / I: ≤0.03% + 15 mA |
| Ripple & Noise | V: <12 mVrms / <120 mVpp / I: <27 mArms |
| Temperature Coefficient | V: ≤100 ppm/°C / I: ≤300 ppm/°C |
| Display & Memory | |
| Display | 4-digit, 4-digit dual LED display |
| Memory Groups | 600 (M1: 100, M2: 100, M3: 400) |
| List Mode | 9-step list na may 1 ms–9999 s bawat hakbang, ulitin ng 1–9999 na siklo |
| Trigger Delayer | 9 trigger group, 1 ms–9999 s bawat trigger |
| Protection | |
| OVP / OCP / OTP | OVP, OCP, OTP |
| OVP Set Range | 0–110% ng rated |
| OCP Set Range | 0–110% ng rated |
| Interface & Calibration | |
| Communication | RS-232 + remote sense |
| Software Calibration | Oo |
| AC Input & Environment | |
| AC Input | 100–240 VAC, 47–63 Hz |
| Operating Temperature | 0–40 °C |
| Operating Humidity | ≤80% RH (non-condensing) |
| Storage Temperature | −10 hanggang 70 °C |
| Altitude | ≤2000 m |
| Pollution Degree | Pollution Degree 2 |
| Cooling | Smart fan (kontrolado ng load at temperatura) |
| Mechanical & Compliance | |
| Dimensions | 87 × 174 × 255 mm |
| Dimensions (in) | 3.43 × 6.85 × 10.04 in |
| Weight | 5.4 kg (11.9 lb) |
| Certifications | CE |
| RoHS | Sumusunod |
| ECCN | 3A992.a |
Mga Opsyon & Accessory
Ang bawat UDP6700 ay may kasamang power cord, quick-start guide, Windows PC software (download), RS-232 cable, at factory calibration certificate. Ang mga test lead na may alligator clip ay isang opsyonal na accessory at hindi kasama sa base configuration.
- Power cord (partikular sa rehiyon)
- RS-232 communication cable
- Quick-start guide
- PC software (libreng download)
- Factory calibration certificate
Opsyonal na accessory: Alligator-clip test lead set (ibinebenta nang hiwalay).
Mga FAQ
UDP6731 vs UDP6730: high-voltage vs high-current
Parehong 360 W. Ang UDP6731 ay 80 V × 15 A — ang high-voltage side. Ang UDP6730 ay 40 V × 30 A — ang high-current side. Piliin ang UDP6731 kapag ang load ay 48 V o 60 V o 72 V (telecom, battery pack, GaN/SiC pre-driver, solar inverter aux); piliin ang UDP6730 kapag ang load ay 12 V o 24 V at ang bottleneck ay amps. Ang 80 V ceiling ang binibili mo sa UDP6731; ang lahat ng iba ay pareho.
Saan ito nababagay kumpara sa UDP6900B series?
Ang UDP6900B series ang susunod na antas. Parehong form factor, parehong pilosopiya sa wide-range output, ngunit nagdaragdag ng USB at LAN na may web control, RS-485 na may Modbus, multi-machine daisy-chain, slope-mode output, auto-range mode, at built-in na DVM. Kung ang isang supply sa isang host port ay sapat na para sa bench, ang UDP6700 ang tamang pagpipilian; kung ang bench ay may maraming programmable supply, nangangailangan ng LAN access, o nagpapatakbo ng mga naka-script na multi-instrument test, ang UDP6900B ang tamang hakbang pataas.
Saan ito nababagay kumpara sa UDP3000C series?
Ang UDP3000C series ay multi-channel linear, hindi single-channel switching. Kung ang bench ay nangangailangan ng dalawa o tatlong independiyenteng isolated output sa isang chassis (rail + bias + reference, halimbawa), ang UDP3000C ang tamang kagamitan. Ang UDP6700 ang tamang kagamitan kapag ang isang high-power output ay mas mainam kaysa sa tatlong medium-power output.
Ano ang nasa loob ng kahon?
Power cord, RS-232 cable, quick-start guide, factory calibration certificate. Ang Windows PC software ay isang libreng download. Ang mga test lead na may alligator clip ay isang opsyonal na accessory at hindi kasama sa base configuration.
Ang chassis ba ay 1U rack-mountable?
Hindi. Ang chassis ay 174 mm ang taas (mga 6.85 pulgada), na isang desktop form factor — hindi 1U (44.45 mm). Kasya ito sa isang shelf sa isang standard na 19-pulgadang rack ngunit hindi magkakasya sa 1U slot. Ang UNI-T ay kasalukuyang hindi nag-aalok ng rack-mount kit para sa UDP6700 series.
Bahagi ng UDP6700 programmable DC switching power supply series. Tingnan din ang UDP6721, UDP6730, UDP6731.
Hindi ma-load ang availability ng pickup
Impormasyon ng Produkto
Impormasyon ng Produkto
Ang UDP6731 ay isang 360 W programmable DC switching power supply na may 80 V × 15 A wide-range output, RS-232 na may buong SCPI control, 600-group memory, list mode, at OVP/OCP/OTP protection.
High-voltage 360W class. Ang 80V × 15A envelope ay sumasaklaw sa 48V automotive/telecom, 60V/72V battery packs, GaN/SiC pre-drivers, at anumang rail na lagpas sa 60V ceiling ng UDP6720/UDP6721.
Dinisenyo ito para sa workbench na gumagamit ng parehong power supply sa disenyo ng produkto, board debug, at mga deployed test fixture — abot-kaya kung saan hindi ito pinapababa ng spec sheet, tumpak kung saan kinakailangan ng load, at may interface na sapat na direkta para hindi na kailanganin ng manual ng susunod na gagamit.
Sa buong Design. Debug. Deploy.™ Lifecycle
Ang UDP6700 series ay akma sa workflow na tinatawag nating Design. Debug. Deploy. — ang tatlong yugto na siklo na karaniwang dinadaanan ng mga engineering team sa isang power supply.
Sa Design, hinahayaan ng list mode at 600 memory groups ang paulit-ulit na pagpapatakbo ng binalak na voltage profile habang ang natitirang bahagi ng bench ay nakatuon sa pag-capture at pagsusuri.
Sa Debug, ang mga proteksyong OVP/OCP/OTP, remote sense compensation, at ang 4-digit dual LED display ay ginagawang ligtas na itulak ang isang marginal load at makita nang eksakto kung ano ang nangyayari sa mga terminal.
Sa Deploy, ang RS-232 na may buong SCPI command coverage ay nangangahulugan na ang parehong supply na ginamit sa design bench ay maaaring ilagay sa isang production rack at kontrolin ng parehong mga script. Isang instrumento, tatlong yugto, hindi na kailangang mag-aral muli.
- 360 W rated power, 80 V × 15 A wide envelope — Hanggang 80 V sa 4.5 A o 24 V sa 15 A — parehong 360 W envelope, hindi na kailangan ng pangalawang instrumento
- Wide-range output na may power ratio na 3.0 — isang supply ang sumasaklaw sa mga V/I combination na karaniwang mangangailangan ng dalawa
- Programmable list mode: 9 na hakbang bawat listahan, 1 ms hanggang 9999 s bawat hakbang, ulitin ng 1–9999 na siklo
- Trigger delayer: 9 na trigger group, 1 ms hanggang 9999 s bawat trigger
- 600 memory groups (M1: 100 / M2: 100 / M3: 400) para sa mga naka-save na output configuration
- Over-voltage, over-current, at over-temperature protection na may set range na 0–110% ng rated
- Remote sense compensation para sa tumpak na output sa mga load terminal kahit mahaba ang mga wire
- RS-232 na may buong SCPI command coverage; may kasamang software-only PC controller
- Smart fan: kontrolado ng load at temperatura para sa mahinang ingay sa light load
- 4-digit dual LED display na may sabay na readout ng V at I
- OVP/OCP thresholds na itinatakda sa pamamagitan ng matagal na pagpindot sa V o I key — walang menu dive
- Knob at direktang numeric entry sa front panel; parehong gumagana sa iisang paraan
- Software calibration na nagpapanatili ng traceability nang hindi nangangailangan ng internal trim-pot pass
Wide-Range Output (Power Ratio 3.0)
Ang power ratio na 3.0 ay nangangahulugan na ang rated output envelope ay maaaring ipamahagi sa pagitan ng boltahe at agos ayon sa hinihingi ng load. Kung saan ang isang fixed-rectangle supply ay magpipilit ng kompromiso — bumili ng sapat na volts o sapat na amps — hinahayaan ka ng UDP6700 na magpalit ng isa para sa isa pa sa kahabaan ng constant-power curve. Karamihan sa pangkalahatang gamit sa bench ay nasa loob ng envelope na iyon, kaya ang isang supply ay gumagawa ng trabaho ng dalawa.
Ang eksaktong mga V × I corner ay nakadepende sa rated power; ang spec table sa ibaba ay nagpapakita ng maximum voltage sa rated current at maximum current sa rated voltage para sa SKU na ito.
Remote Sense Compensation
Ang mahahabang lead ay nagpapababa ng boltahe. Sa 5 A sa pamamagitan ng 1 metrong 18-AWG wire, ang lead drop ay nasa 100 mV — sapat para masira ang 3.3 V regulator test o mapahina ang isang battery cycler. Iniruruta ng remote sense ang regulation feedback lampas sa mga lead patungo mismo sa mga load terminal, na pinapanatili ang programmed voltage kung saan ito talagang mahalaga.
Ang mga remote sense terminal ay may hiwalay na wiring mula sa mga output terminal sa likurang panel; kusa nitong nade-detect ang sense connection at babalik sa local sensing kung aalisin ang mga wire.
OVP / OCP / OTP Protection
Tatlong independiyenteng proteksyon ang sumasaklaw sa pinakakaraniwang paraan ng pagkasira ng load: ang short o low-impedance fault ay nagpapataas ng agos (OCP), ang maling configuration ng DUT ay nagpapalabas ng boltahe sa spec (OVP), o ang matagal na over-load ay nagpapainit sa supply mismo (OTP). Ang tatlo ay nagti-trip para patayin ang output at magpakita ng fault state sa front panel.
Ang mga threshold ng OVP at OCP ay itinatakda sa pamamagitan ng matagal na pagpindot sa V o I key — itakda ang threshold nang isang beses, patakbuhin ang load. Walang menu dive, walang nested submenu. Ang OTP ay internal at hindi nababago ng user.
List Mode at Trigger Delayer
List mode: nagpapatakbo ng 9-step na sequence ng boltahe at agos na may bawat hakbang na tumatagal mula 1 ms hanggang 9999 s at ang buong listahan ay inuulit ng 1 hanggang 9999 na siklo. Kapaki-pakinabang para sa battery cycling, automotive cold-crank profiles, at anumang naka-script na sequence na kailangang tumakbo nang walang bantay.
Trigger delayer: nagpapaputok ng 9 na trigger group na may delay sa pagitan ng 1 ms hanggang 9999 s. Kapaki-pakinabang kapag ang isang output transition ay kailangang maghintay para sa isang external event — DUT settling, fixture motion, isang oven step — bago lumipat sa susunod na setting.
600 Memory Groups (M1 / M2 / M3)
Tatlong memory bank ang nag-iimbak ng 100, 100, at 400 na output configuration. Ang M1 at M2 ay karaniwang ginagamit para sa mga active recipe (ang configuration sa front-panel knob workflow); ang M3 ay naglalaman ng 400 long-term recall configuration para sa mga produkto at DUT na regular na ginagawa sa bench.
Ang bawat entry sa memory ay nag-iimbak ng setting ng boltahe, setting ng agos, mga threshold ng OVP at OCP, at ang state ng slope/list. Ang recall ay isang pindot lang sa front-panel key.
RS-232 na may Buong SCPI Command Coverage
RS-232 na may buong SCPI command set. Ang setpoint ng boltahe at agos, threshold ng OVP/OCP, configuration ng listahan, memory recall, output enable, at readback ay lahat naa-access mula sa isang host script. Ang kasamang Windows PC software ay nagpapakita ng parehong mga command sa pamamagitan ng isang GUI para sa mga user na ayaw magsulat ng code.
Ang RS-232 ay tapat sa kung ano ito: isang supply bawat host port, walang LAN, walang USBTMC. Para sa mga multi-instrument bench na may higit sa isang programmable supply o para sa remote/automated na kapaligiran, ang UDP6900B series ay nagdaragdag ng USB, LAN na may web control, RS-485 na may Modbus, at multi-machine daisy-chain.
Thermal Derating
Ang UDP6731 ay nagbibigay ng buong 360 W rated output sa ambient temperature na hanggang 30 °C. Higit pa rito, ang output power ay derated nang linearly para panatilihin ang internal junction temperature sa loob ng ligtas na envelope. Ang derating curve sa ibaba ay nagpapakita ng eksaktong ugnayan sa pagitan ng ambient temperature at rated power para sa SKU na ito. Ang operating temperature range ay 0–40 °C.
Ang smart fan ay awtomatikong nag-aadjust ng bilis batay sa load at internal temperature; ang operasyon sa light-load ay tahimik, at ang supply ay nagpapabilis lamang ng fan kapag kinakailangan ng thermal headroom.
Mga Aplikasyon
48V/60V Telecom at Industrial
Ang 80 V ceiling ay lumalagpas sa 48 V telecom rail (na may margin para sa ripple at transient testing) at sa 60 V industrial rails na karaniwan sa mga solar combiner, PoE++ injector, at industrial DC-bus front-end. Ang 15 A sa 48 V ay 720 W ng epektibong trabaho sa isang 360 W rated na chassis — posible dahil ang UDP6731 ay nagpapalit ng amps para sa volts sa isang constant-power curve.
GaN/SiC Pre-Driver at Gate-Driver Bench
Ang R&D ng wide-bandgap converter ay madalas na nagpapatakbo ng mga gate-driver at pre-driver board mula sa 24 V / 48 V / 80 V auxiliary rail. Ang UDP6731 ay nagbibigay ng auxiliary bus na iyon na may sapat na mababang ingay para hindi makontamina ang pagsukat at sapat na mataas na agos para i-source ang gate charge ng silicon na sinusuri.
Battery Pack R&D (60V class)
14S hanggang 18S Li-ion packs, 60 V e-bike packs, 72 V industrial battery work. Ang 80 V ceiling ay sumasaklaw sa buong charge voltage ng mga pack na ito (karaniwang 60–75 V); ang 15 A ay sapat para sa gawaing pag-charge at karamihan sa mga discharge sourcing scenario maliban sa full-pack burn-in.
Solar Inverter Aux-Power Bench
Ang mga string inverter at microinverter ay karaniwang nagpapatakbo ng kanilang control electronics mula sa isang 60–80 V auxiliary rail na nakuha mula sa DC bus. Ang UDP6731 ay direktang nag-so-source ng auxiliary rail na iyon habang isinasagawa ang bench testing nang hindi nangangailangan ng hiwalay na buck converter.
Mga Spesipikasyon
| Output Rating | |
| Rated Voltage | 80 V |
| Rated Current | 15 A |
| Rated Power | 360 W |
| Max V sa Rated Current | 24.0 V |
| Max I sa Rated Voltage | 4.50 A |
| Programming Resolution | |
| Setting Resolution | V: 10 mV / I: 1 mA |
| Readback Resolution | V: 10 mV / I: 1 mA |
| Programming Accuracy | V: ≤0.05% + 10 mV / I: ≤0.3% + 15 mA |
| Readback Accuracy | V: ≤0.05% + 10 mV / I: ≤0.3% + 15 mA |
| Regulation | |
| Load Regulation | V: ≤0.03% + 30 mV / I: ≤0.03% + 15 mA |
| Line Regulation | V: ≤0.03% + 30 mV / I: ≤0.03% + 15 mA |
| Ripple & Noise | V: <12 mVrms / <120 mVpp / I: <27 mArms |
| Temperature Coefficient | V: ≤100 ppm/°C / I: ≤300 ppm/°C |
| Display & Memory | |
| Display | 4-digit, 4-digit dual LED display |
| Memory Groups | 600 (M1: 100, M2: 100, M3: 400) |
| List Mode | 9-step list na may 1 ms–9999 s bawat hakbang, ulitin ng 1–9999 na siklo |
| Trigger Delayer | 9 trigger group, 1 ms–9999 s bawat trigger |
| Protection | |
| OVP / OCP / OTP | OVP, OCP, OTP |
| OVP Set Range | 0–110% ng rated |
| OCP Set Range | 0–110% ng rated |
| Interface & Calibration | |
| Communication | RS-232 + remote sense |
| Software Calibration | Oo |
| AC Input & Environment | |
| AC Input | 100–240 VAC, 47–63 Hz |
| Operating Temperature | 0–40 °C |
| Operating Humidity | ≤80% RH (non-condensing) |
| Storage Temperature | −10 hanggang 70 °C |
| Altitude | ≤2000 m |
| Pollution Degree | Pollution Degree 2 |
| Cooling | Smart fan (kontrolado ng load at temperatura) |
| Mechanical & Compliance | |
| Dimensions | 87 × 174 × 255 mm |
| Dimensions (in) | 3.43 × 6.85 × 10.04 in |
| Weight | 5.4 kg (11.9 lb) |
| Certifications | CE |
| RoHS | Sumusunod |
| ECCN | 3A992.a |
Mga Opsyon & Accessory
Ang bawat UDP6700 ay may kasamang power cord, quick-start guide, Windows PC software (download), RS-232 cable, at factory calibration certificate. Ang mga test lead na may alligator clip ay isang opsyonal na accessory at hindi kasama sa base configuration.
- Power cord (partikular sa rehiyon)
- RS-232 communication cable
- Quick-start guide
- PC software (libreng download)
- Factory calibration certificate
Opsyonal na accessory: Alligator-clip test lead set (ibinebenta nang hiwalay).
Mga FAQ
UDP6731 vs UDP6730: high-voltage vs high-current
Parehong 360 W. Ang UDP6731 ay 80 V × 15 A — ang high-voltage side. Ang UDP6730 ay 40 V × 30 A — ang high-current side. Piliin ang UDP6731 kapag ang load ay 48 V o 60 V o 72 V (telecom, battery pack, GaN/SiC pre-driver, solar inverter aux); piliin ang UDP6730 kapag ang load ay 12 V o 24 V at ang bottleneck ay amps. Ang 80 V ceiling ang binibili mo sa UDP6731; ang lahat ng iba ay pareho.

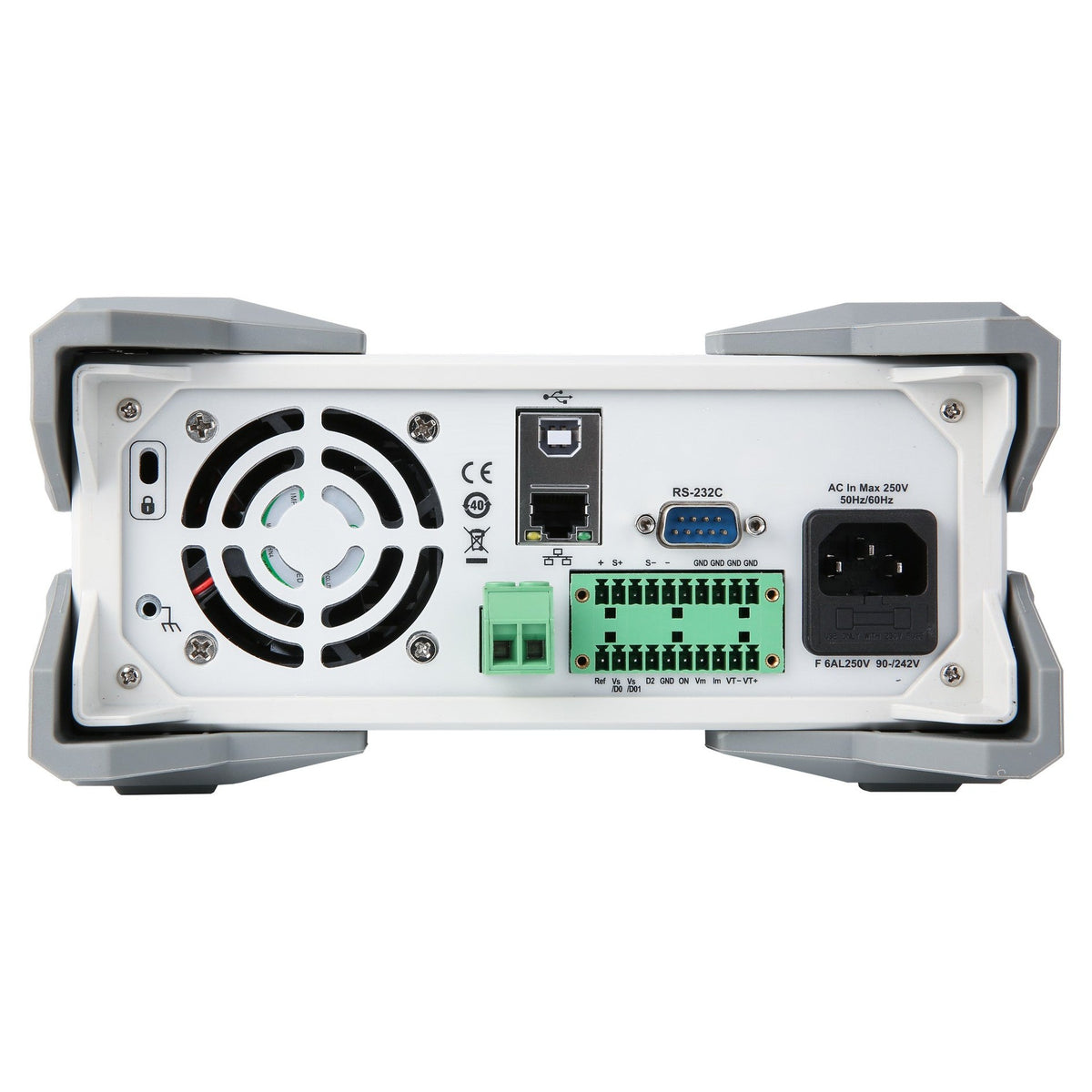

Saan ito nababagay kumpara sa UDP6900B series?
Ang UDP6900B series ang susunod na antas. Parehong form factor, parehong pilosopiya sa wide-range output, ngunit nagdaragdag ng USB at LAN na may web control, RS-485 na may Modbus, multi-machine daisy-chain, slope-mode output, auto-range mode, at built-in na DVM. Kung ang isang supply sa isang host port ay sapat na para sa bench, ang UDP6700 ang tamang pagpipilian; kung ang bench ay may maraming programmable supply, nangangailangan ng LAN access, o nagpapatakbo ng mga naka-script na multi-instrument test, ang UDP6900B ang tamang hakbang pataas.
Saan ito nababagay kumpara sa UDP3000C series?
Ang UDP3000C series ay multi-channel linear, hindi single-channel switching. Kung ang bench ay nangangailangan ng dalawa o tatlong independiyenteng isolated output sa isang chassis (rail + bias + reference, halimbawa), ang UDP3000C ang tamang kagamitan. Ang UDP6700 ang tamang kagamitan kapag ang isang high-power output ay mas mainam kaysa sa tatlong medium-power output.
Ano ang nasa loob ng kahon?
Power cord, RS-232 cable, quick-start guide, factory calibration certificate. Ang Windows PC software ay isang libreng download. Ang mga test lead na may alligator clip ay isang opsyonal na accessory at hindi kasama sa base configuration.
Ang chassis ba ay 1U rack-mountable?
Hindi. Ang chassis ay 174 mm ang taas (mga 6.85 pulgada), na isang desktop form factor — hindi 1U (44.45 mm). Kasya ito sa isang shelf sa isang standard na 19-pulgadang rack ngunit hindi magkakasya sa 1U slot. Ang UNI-T ay kasalukuyang hindi nag-aalok ng rack-mount kit para sa UDP6700 series.
Bahagi ng UDP6700 programmable DC switching power supply series. Tingnan din ang UDP6721, UDP6730, UDP6731.
Paglalarawan
Paglalarawan
Ang impormasyon sa iyong pagbabayad ay ligtas na pinoproseso. Hindi kami nag-iimbak ng mga detalye ng credit card o may access sa impormasyon ng iyong credit card.
Product Category: Electrical Testing Tools
Ilan sa aming mga pinahahalagahang customer:
