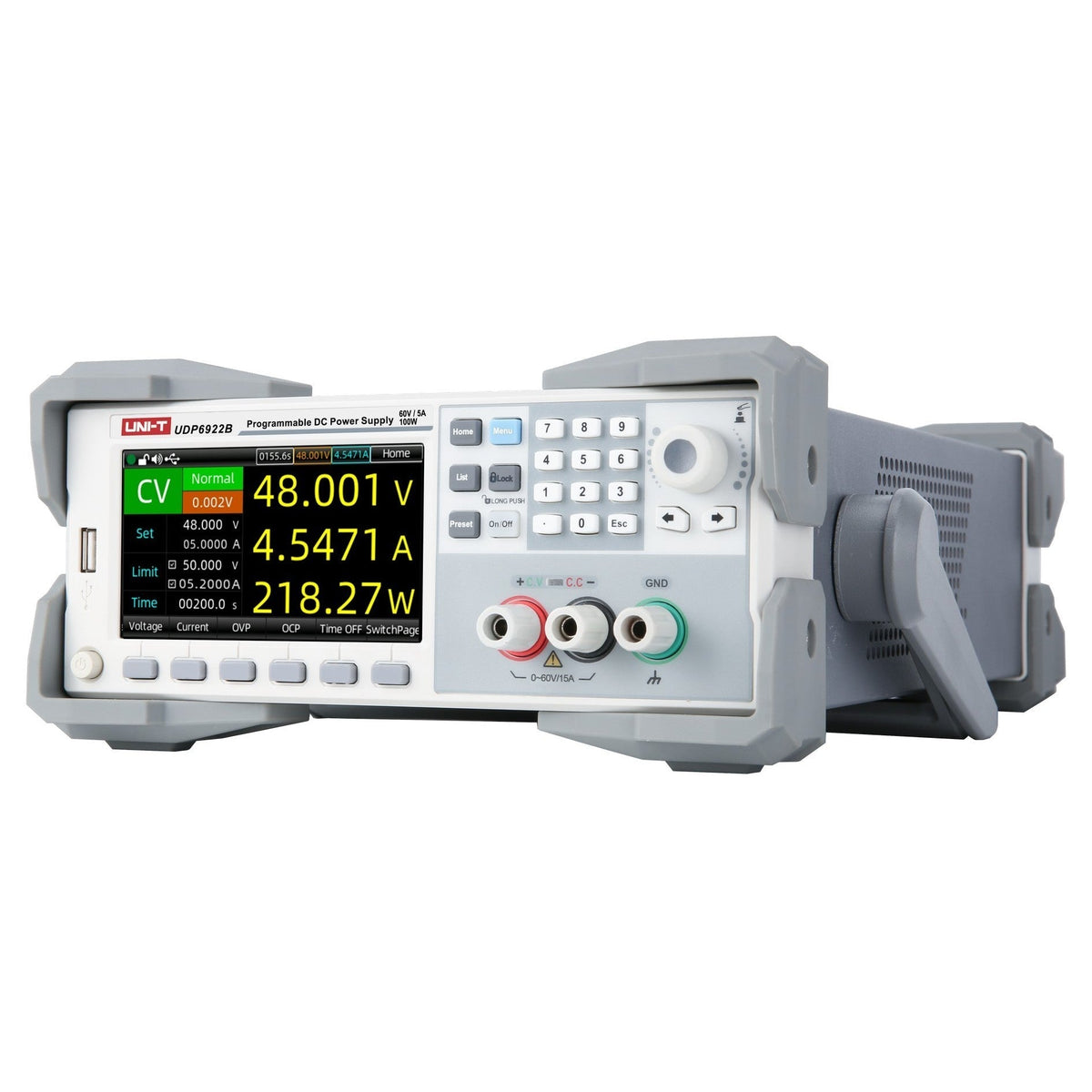

Ang UDP6922B ang entry-tier ng serye ng programmable DC switching na UDP6900B ng UNI-T — 100W sa 60V/5A, na may parehong kumpletong feature set (auto-range, slope control, built-in DVM, web control, multi-machine RS-485) gaya ng mga mas mataas na power nito na kauri.

Sukat para sa pagsusuri ng sensor at low-ripple component, embedded prototyping, at gawaing lab ng maliliit na team kung saan ang supply ay isa lamang sa maraming instrumento at hindi ang pangunahin.

Kumpletong programmable interface set: USB Device, USB Host, RS-232, RS-485, LAN na may web control, at external analog I/O — na may suporta sa SCPI, Multi-SCPI, at Modbus RTU command. Ang built-in na 4½-digit DVM ay sumusubaybay sa pangalawang voltage point sa DUT nang walang panlabas na instrumento. Ang slope control ay nagsasaayos ng bilis ng rise/fall nang hiwalay sa mga mode na voltage-slope (VSR) at current-slope (ISR) para sa soft start/stop. Ang remote sense (S+/S−) ay nagbabayad para sa IR drop sa mga test lead. Ang list mode at delayer functions ay nagpo-program ng hanggang 512 grupo ng boltahe/kuryente/oras, na nai-save sa internal Flash o USB.

Sa Kabuuan ng Design. Debug. Deploy.™ Lifecycle

Design. Ang pagkuha ng bench supply para sa characterization ng sensor at low-power component ang unang hakbang. Ang 100 W sa 60 V / 5 A na may 1 mV / 0.1 mA resolution ay sumasaklaw sa kailangan ng gawaing ito, kasama ang four-wire sense at slope-controlled startup na kailangan ng proteksyon ng DUT mula sa unang pag-on. Programmable mula sa front panel o nang malayuan — ang list mode, slope control, OVP/OCP, at DVM ay mga first-class control, hindi mga nakatagong menu option.

Debug. Sa validation, ang 4½-digit DVM at 512-group list mode ang pumapalit sa pangalawang DMM at external sequencer. Mag-capture ng power-up profile, mag-automate ng sweep, at mag-record ng voltage drift sa bahagi ng DUT habang nagsu-supply — nang hindi na kailangang umalis sa front panel ng supply o muling buuin ang test harness.

Deploy. Ang production go/no-go testing ay tumatakbo sa pamamagitan ng LAN gamit ang SCPI, Multi-SCPI, o Modbus RTU. Nagbibigay ang web server ng shared bench remote access nang hindi na kailangang mag-install ng host-software. Ang RS-485 multi-machine networking ay nagpapalaki sa station habang tumataas ang pangangailangan sa throughput. Mula sa unang prototype hanggang sa production verification — design, debug, deploy.

• 100W Auto-Range Output (0–60V, 0–5A) — Flexible na kumbinasyon ng V/I sa loob ng rated power. Isang supply ang humahawak ng maraming test configuration.
• Mataas na Accuracy & Mababang Ripple — 1 mV/0.1 mA resolution na may mababang ripple at ingay para sa sensitibong pag-test ng DUT.
• OVP/OCP Protection — Independent na over-voltage at over-current protection na may configurable thresholds para protektahan ang mga device na tina-test.
• List Mode & Delay Function — Mag-program ng mga sequence ng boltahe/kuryente na may configurable na timing para sa mga automated test profile at simulation ng pag-charge ng baterya.
• Slope Control — Configurable na bilis ng pagtaas/pagbaba para sa soft start/stop, na pumipigil sa inrush damage sa mga sensitibong load.
• Remote Sense — Ang four-wire sensing ay nagbabayad para sa pagbaba ng boltahe sa mga test lead, na tinitiyak ang tumpak na boltahe sa load terminals.
• Built-In DVM — Independent na digital voltmeter para sa pagsubaybay sa pangalawang voltage point nang walang karagdagang kagamitan.
• Web Remote Control & Multi-Machine — Browser-based control sa pamamagitan ng LAN. Master/slave communication para sa series/parallel multi-unit configuration.

Front-Panel Interface

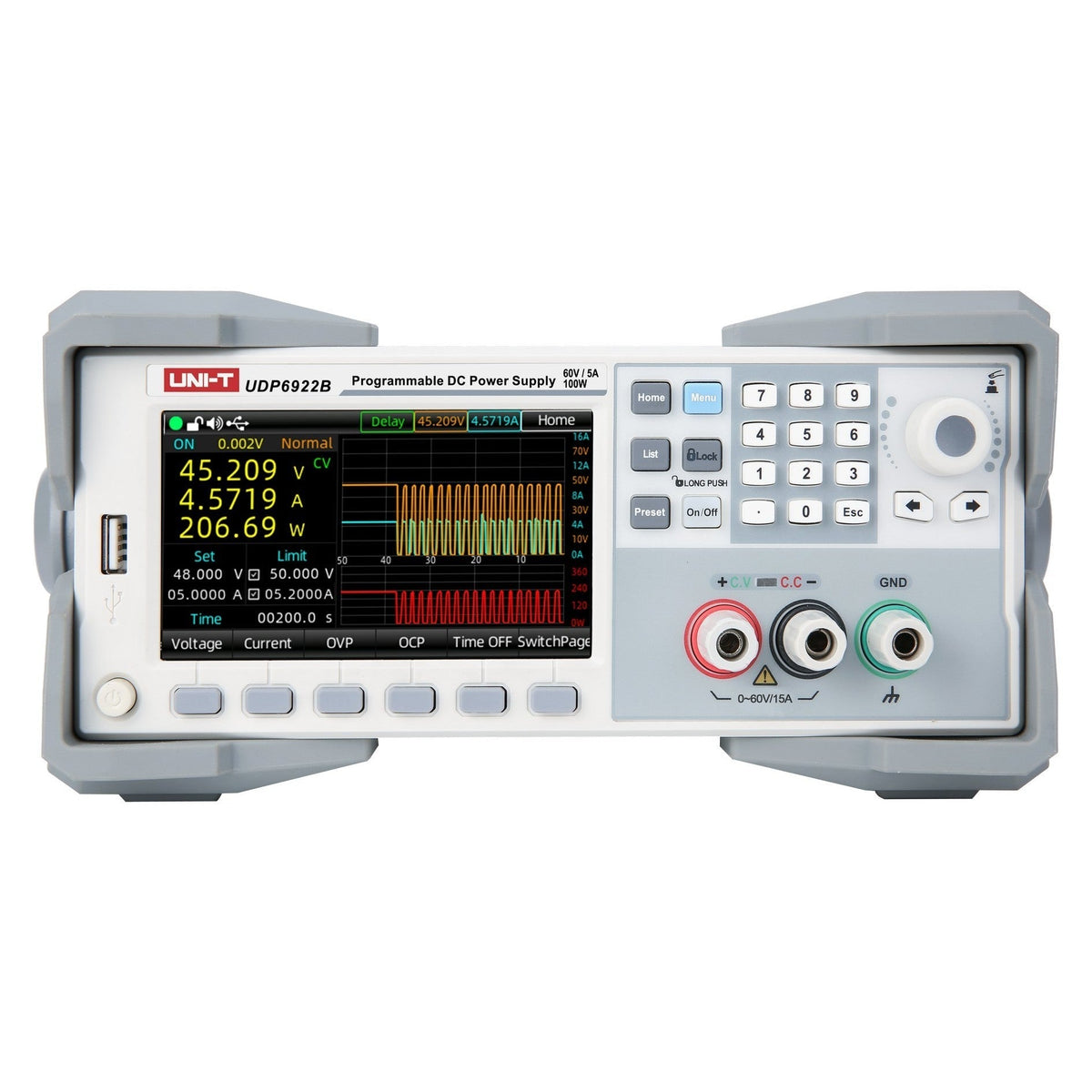

Ang 4.3-inch true color LCD ay nagpapakita ng set na boltahe at kuryente kasama ang aktwal na output values, kung saan ang output power ay kinakalkula at ipinapakita nang real time. Ang numeric keypad ay direktang nagtatakda ng mga value nang hindi na kailangang maghanap sa menu; ang rotary encoder ay nag-a-adjust nang pino kapag mas mabilis ang maliit na adjustment kaysa sa pag-type. Ang mga soft-key ay nakamapa sa function na ginagamit — list mode, slope, OVP/OCP, o DVM — sa halip na itago ang mga ito sa mga nested menu. Ang output enable ay isang dedikadong hardware button, palaging nakikita, at hindi madaling mapindot nang hindi sinasadya.

Remote Sense

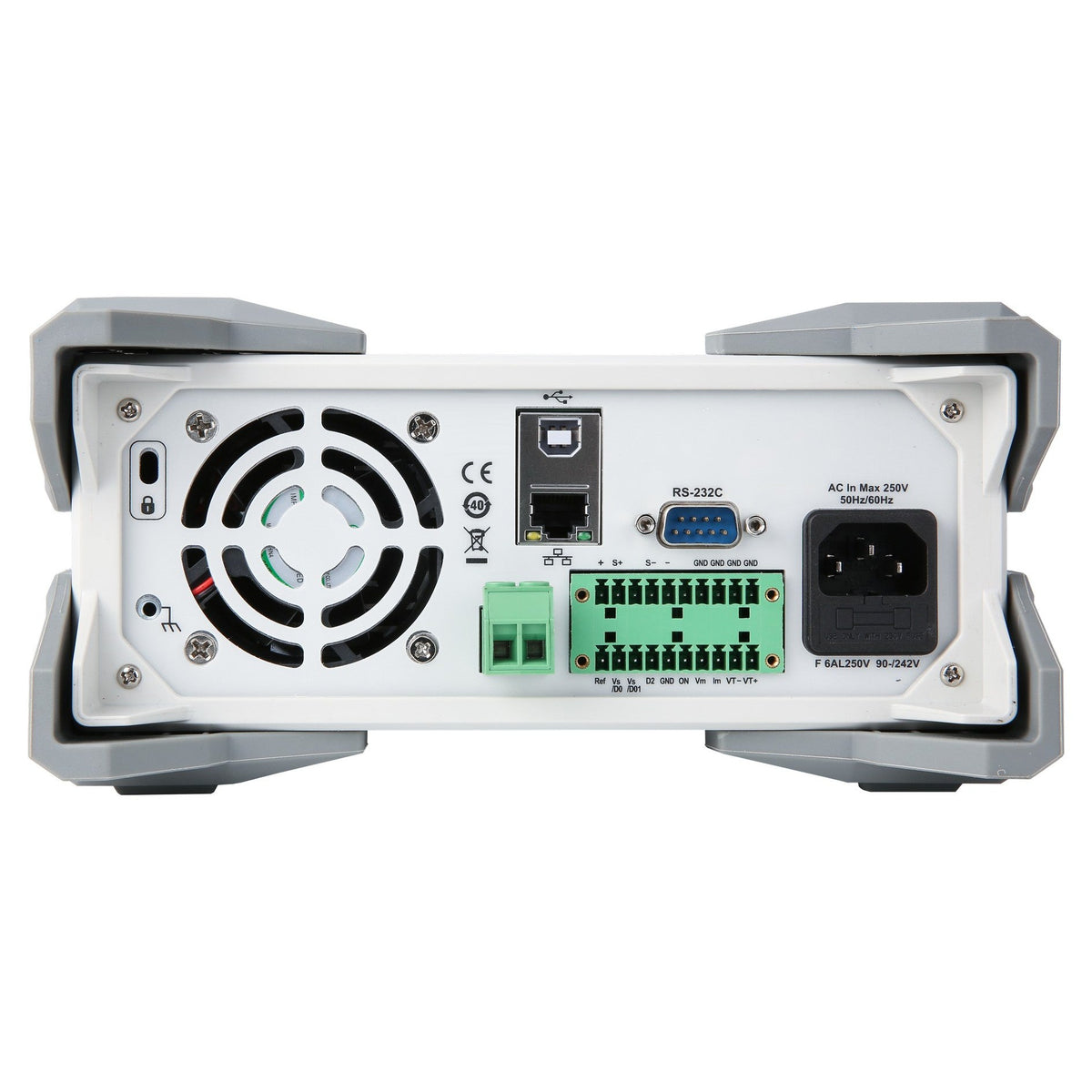

Ang mahahabang test lead ay nagpapababa ng boltahe. Sa mas mataas na kuryente, ang pagbaba ay hindi na lamang rounding error — ang 10 A na hatak sa isang metrong 16 AWG ay nagbabalik ng humigit-kumulang 50 mV na mas mababa sa load kaysa sa set ng supply. Itinatama ito ng serye ng UDP6900 gamit ang four-wire remote sense: ikonekta ang + at − terminals ng output sa load sa pamamagitan ng current-carrying leads, pagkatapos ay magpatakbo ng magkahiwalay na pares mula sa S+ at S− nang direkta sa device na tina-test. Ang regulation point ng supply servo ay lumilipat mula sa sarili nitong terminals patungo sa terminals ng load — at ang 1 V SENSE compensation headroom ay nagpapanatiling tumpak sa rail kung saan ito talagang mahalaga.

Over-Voltage/Over-Current Protection (OVP/OCP)

Independent na over-voltage at over-current thresholds, parehong itinakda mula sa front panel. Kapag tumama ang alinman sa limitasyon, ili-latch ng supply ang output off at ipo-post ang trigger sa LCD — ang uri ng malinaw na fault state na mahalaga kapag ang pagkabigo ng DUT sa overnight characterization ay maaaring makapinsala sa hardware o mawala ang test run. Ang mga threshold ay nananatili sa bawat power cycle at nananatili kahit naka-lock ang front-panel para sa unattended operation.

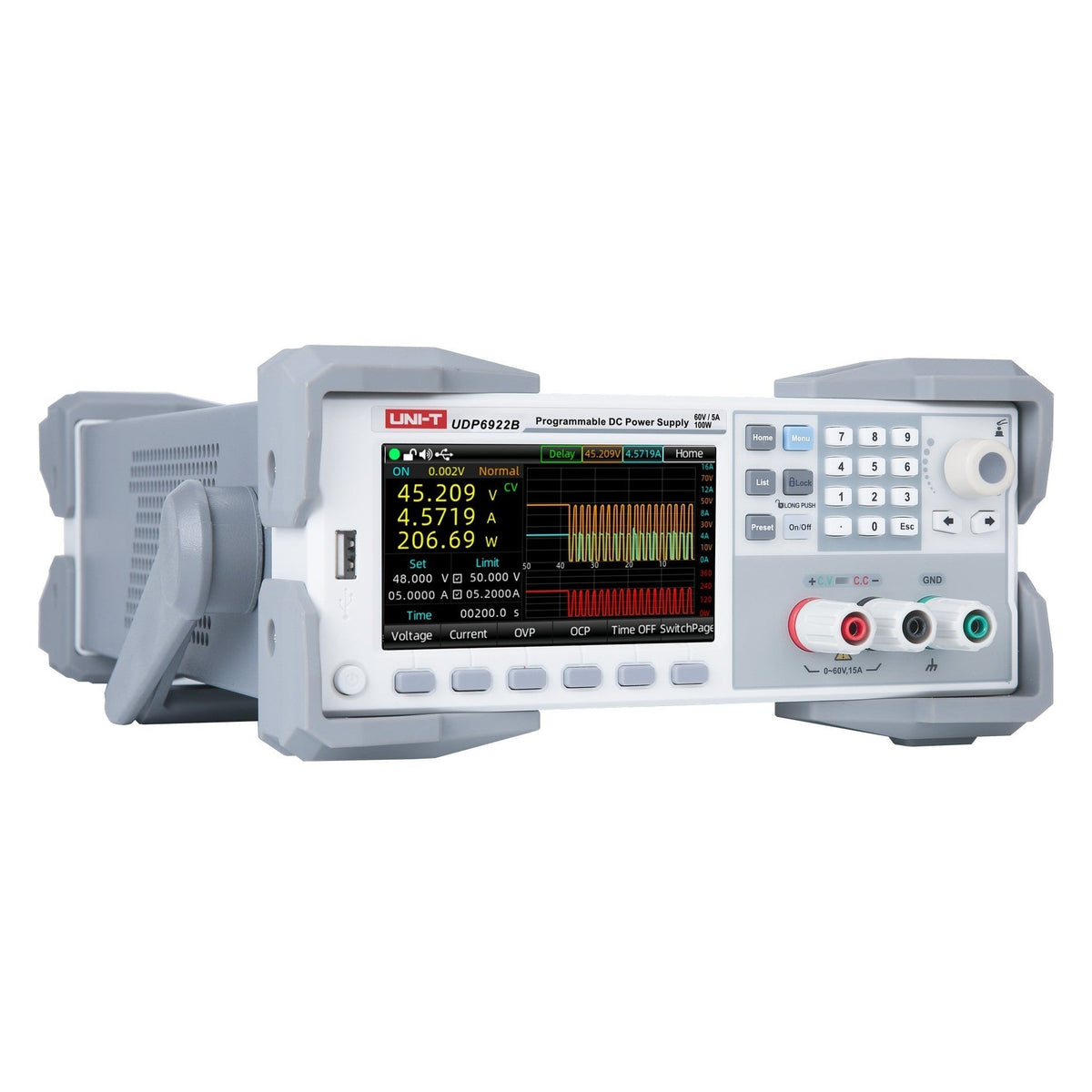

List Output at Delay Function

Ang list mode ay nagpo-program ng hanggang 512 grupo ng boltahe/kuryente/oras, na isinasagawa nang sunud-sunod — kapaki-pakinabang sa 100 W para sa automated bias-sweep characterization ng mga low-power circuit, sensor drain profiling, o programmed wake-up sequences para sa mga IoT device na tina-test. Ang delay function ay nagpo-program ng sequencing ng output on/off para sa mga reliability test ng power-cycling. Ang parehong mode ay sine-save sa Flash o USB sa mga format na .lst.csv at .dly.csv — buksan sa Excel, i-edit, i-reload. Walang kinakailangang vendor-proprietary editor.

Slope Mode Options

Tatlong configurable na slope mode — Normal, Voltage Slope (VSR), at Current Slope (ISR) — ang nagpapahintulot sa supply na mag-ramp patungo sa operating point sa kontroladong bilis. Sa 100 W at 60 V, ang slope control ang pinakamahalaga para sa mga sensitibong analog DUT at measurement-grade prototype kung saan ang mga rail step transient ay nakikita sa noise floor. Normal mode para sa mabilis na pag-settle; VSR para sa soft start sa mga capacitive load; ISR para sa current-limited startup.

Auto Range Functionality

Sa loob ng 100 W envelope, ang output ay muling nagko-configure sa buong V/I plane ayon sa pangangailangan: 60 V sa 1.67 A para sa high-side characterization ng mga low-side switch, 5 A sa 20 V para sa gate-driver supply work, o anumang kumbinasyon sa pagitan. Isang supply ang sumasaklaw sa mga bench position na karaniwang nangangailangan ng dalawang fixed 0–30 V × 0–3 A linear. Ang I-V curve ng serye ng UDP6900 ay pumapalit sa isang tumpok ng maliliit na fixed supply ng isang single auto-range instrument, na kinokontrol ng power limit, hindi ng hardware range switch.

Built-in Digital Voltmeter (DVM)

Ang built-in na 4½-digit voltmeter ay sumusukat ng DC voltage sa isang hiwalay na rear-panel pair, na ipinapakita kasama ng sariling readback ng supply sa LCD. Para sa senaryo ng two-rail bench — pagsukat sa regulated DC ng load habang nagsu-supply ang supply — ang DVM ay nag-aalis ng pangangailangan sa pangalawang instrumento. Ang range ay 0.001–65.000 V sa mga 60 V na modelo, hanggang 160 V sa UDP6933B at UDP6953B.

Multiple Main Menu Options

Ang istraktura ng main menu ay mababaw ayon sa disenyo. Limang top-level section — Monitor, System Settings, User Group, Output Settings, Language — bawat isa ay isa o dalawang pindot lang mula sa front panel. Ang Monitor ay nagpapakita ng live V/I/P/DVM na may per-channel alarm kapag lumihis ang mga set condition. Ang Output Settings ay nagko-configure ng operating mode, power-up output, at slope. Ang System Settings ay naglalaman ng backlight, sound, RS-232/network, at factory-default restore. Ang hierarchy ng menu ay hindi kailanman lalampas sa dalawang antas — ang lalim ay nakakasagabal sa trabaho sa front-panel, at ang UDP6900 ay hindi humihingi sa operator na magsaulo ng mga puno.

Computer Software at Remote Control

Ang serye ng UDP6900 ay may kasamang libreng PC control software — ang host application na UDP9000 ng UNI-T, na karaniwan sa buong programmable PSU line. Magtakda ng boltahe at kuryente nang malayuan, mag-log ng readback sa disk, mag-sequence ng list at delay program, at mag-automate ng kumpletong characterization run nang hindi nagsusulat ng SCPI parser. Para sa mga scripted environment, ang supply ay gumagamit ng SCPI, Multi-SCPI, at Modbus RTU nang native sa pamamagitan ng USB-Device, RS-232, RS-485, o LAN — piliin ang bus na angkop sa test station.

Multi-Machine Communication

Ang RS-485 networking ay nag-uugnay ng maraming UDP6900 supply sa isang host. Ang mga master/slave configuration ay nagbibigay-daan sa series-stack para sa mas mataas na boltahe o parallel-stack para sa mas mataas na kuryente — kapaki-pakinabang para sa mga multi-rail bench setup o kapag ang isang test station ay nangangailangan ng mas maraming kabuuang power kaysa sa kayang ibigay ng isang chassis. Isang SCPI session, maraming supply, synchronized output.

Web Control

Ang koneksyon sa LAN ay naglalabas ng embedded web server — buksan ang IP ng supply sa anumang browser para magtakda ng parameter, magpatakbo ng list at delay program, at mag-configure ng system setting. Walang kailangang i-install na vendor application sa host machine, walang abala sa driver kapag ang bench ay tumatakbo sa Linux o tablet workstation. Para sa mga shared lab bench at remote-monitored automation, ang browser interface ang madalas na pinakamalinis na paraan.

Applications

Pagsusuri ng Sensor & Low-Ripple Component

Ang 1 mV / 0.1 mA setting resolution at ≤5 mVp-p ripple ay angkop sa op-amp characterization, sensor bias measurement, at anumang precision DC supply work kung saan ang supply ripple ay lumilitaw sa resulta. Ang auto-range output ay nagbabawas ng bilang ng mga fixed-range supply sa bench.

Small-Team Test Lab & Consultancy

Ang kumpletong SCPI/Multi-SCPI/Modbus sa pamamagitan ng USB, RS-232, RS-485, at LAN ay sumasama sa mga VISA-based test framework. Web control na naa-access mula sa anumang browser sa network. Ang multi-machine RS-485 ay nagbibigay-daan sa synchronized multi-unit operation habang lumalaki ang lab.

R&D Bench & Embedded Prototyping

Ang built-in DVM ay nagsubaybay sa pangalawang voltage point sa DUT nang walang panlabas na instrumento. Ang auto-range ay sumasaklaw sa high-voltage/low-current at low-voltage/high-current tests mula sa isang supply. Ang list mode ay nagpo-program ng mga sequence ng boltahe/kuryente para sa mga automated test profile.

IoT & Battery Drain Analysis

Ang pagsukat ng low-current na may 0.1 mA resolution ay nakaka-capture ng sleep-mode at standby behavior. Ang slope control ay nagbibigay ng soft start para maiwasan ang inrush damage. Ang programmable list output ay nag-si-simulate ng battery discharge curves.

Mga Detalye (Specifications)

Mga Opsyonal at Accessories

Kasama sa kahon:

• Power cord
• English download guide
• multi-language safety manual
• calibration report (COC)

FAQ

Ano ang ibig sabihin ng auto-range?

Ang auto-range ay nangangahulugan na ang supply ay naghahatid ng anumang kumbinasyon ng boltahe/kuryente sa loob ng rated 100W envelope. Ang UDP6922B ay maaaring mag-output ng 60V sa mas mababang kuryente o 5A sa mas mababang boltahe — ang limitasyon ng kuryente ang constraint, hindi ang fixed V/I maximums nang magkahiwalay.

Ano ang pagkakaiba sa pagitan ng serye ng UDP6700 at UDP6900B?

Ang pamilyang ito (UDP6900B) ay nasa itaas ng UDP6700, na nagdadagdag ng auto-range output, slope control, built-in DVM, web control sa LAN, RS-485 para sa multi-machine networking, USB Device, Modbus RTU, at external analog control. Ang UDP6700 ay nagbibigay ng core CV/CC + list-mode + remote-compensation feature set na may RS-232 SCPI sa mas mababang presyo.

Maaari ko bang ikonekta ang maraming yunit ng UDP6900B para sa mas mataas na power?

Oo. Ang multi-machine communication sa pamamagitan ng RS-485 ay nagbibigay-daan sa master/slave configuration — ikonekta ang mga yunit nang series para sa mas mataas na boltahe o parallel para sa mas mataas na kuryente, na kinokontrol mula sa isang master o sa pamamagitan ng SCPI command.

Ano ang kasama sa UDP6922B?

Ang UDP6922B ay ipinapadala kasama ang instrumento, power cable. Ang mga test lead at sense lead ay ibinebenta nang hiwalay.
