UDP6730 360W 40V/30A Programmable DC Switching Power Supply
Mga Tala sa Produkto: Available rin ang mga pasadyang opsyon at configuration. Mangyaring makipag-ugnayan sa amin kung kailangan mo ng tulong para sa iyong partikular na aplikasyon.
I-download
I-download
Ang UDP6730 ay isang 360 W programmable DC switching power supply na may 40 V × 30 A wide-range output, RS-232 na may buong SCPI control, 600-group memory, list mode, at OVP/OCP/OTP protection.
High-current 360W class. Ang 40V × 30A envelope ay angkop para sa mga motor drive, automotive 12V/24V system, gawaing may kinalaman sa baterya at EV-component, at anumang load kung saan ang bottleneck ay amps at hindi volts.
Ginawa ito para sa workbench na gumagamit ng parehong supply sa product design, board debug, at mga deployed test fixture — abot-kaya kung saan hindi ito ipinagkakait ng spec sheet, tumpak kung saan kinakailangan ng load, at isang interface na direkta kaya hindi na kailangan ng manual ng susunod na gagamit nito.
Sa buong Design. Debug. Deploy.™ Lifecycle
Ang UDP6700 series ay akma sa workflow na tinatawag nating Design. Debug. Deploy. — ang three-act cycle na karaniwang ginagamitan ng power supply ng karamihan sa mga engineering team.
Sa Design, hinahayaan ng list mode at 600 memory groups na maipatupad nang paulit-ulit ang isang nakaplanong voltage profile habang ang natitirang bahagi ng bench ay nakatuon sa pag-capture at pagsusuri.
Sa Debug, ang mga proteksyong OVP/OCP/OTP, remote sense compensation, at isang 4-digit dual LED display ay ginagawang ligtas na itulak ang isang marginal load at makita nang eksakto kung ano ang nangyayari sa mga terminal.
Sa Deploy, ang RS-232 na may buong SCPI command coverage ay nangangahulugang ang parehong supply na ginamit sa design bench ay maaaring ilagay sa isang production rack at kontrolin ng parehong mga script. Isang instrumento, tatlong yugto, walang kailangang muling pag-aralan.
- 360 W rated power, 40 V × 30 A wide envelope — Hanggang 40 V sa 9 A o 12 V sa 30 A — parehong 360 W envelope, walang kailangang pangalawang instrumento
- Wide-range output na may power ratio na 3.0 — isang supply ang sumasaklaw sa mga kumbinasyon ng V/I na kung hindi ay mangangailangan ng dalawa
- Programmable list mode: 9 na hakbang bawat listahan, 1 ms hanggang 9999 s bawat hakbang, ulitin ng 1–9999 na cycle
- Trigger delayer: 9 na trigger group, 1 ms hanggang 9999 s bawat trigger
- 600 memory groups (M1: 100 / M2: 100 / M3: 400) para sa mga naka-save na configuration ng output
- Over-voltage, over-current, at over-temperature protection na may set range na 0–110% ng rated
- Remote sense compensation para sa tumpak na output sa load terminals kahit mahaba ang mga lead
- RS-232 na may buong SCPI command coverage; may kasamang software-only PC controller
- Smart fan: kontrolado ang bilis batay sa load at temperatura para sa mababang ingay sa light load
- 4-digit dual LED display na may sabay na pagbabasa ng V at I
- Ang OVP/OCP thresholds ay naitatakda sa pamamagitan ng matagal na pagpindot sa V o I key — walang menu dive
- Knob at direktang numeric entry sa front panel; parehong gumagana sa parehong paraan
- Ang software calibration ay nagpapanatili ng traceability nang hindi na kailangan ng internal trim-pot pass
Wide-Range Output (Power Ratio 3.0)
Ang power ratio na 3.0 ay nangangahulugan na ang rated output envelope ay maaaring i-redistribute sa pagitan ng boltahe at agos ayon sa hinihingi ng load. Kung saan ang isang fixed-rectangle supply ay magpipilit sa iyong pumili — bumili ng sapat na volts o sapat na amps — pinapayagan ka ng UDP6700 na ipagpalit ang isa para sa isa pa sa kahabaan ng constant-power curve. Karamihan sa mga general-purpose bench work ay nasa loob ng envelope na iyon, kaya ang isang supply ay gumagawa ng trabahong karaniwang para sa dalawa.
Ang eksaktong V × I corners ay depende sa rated power; ipinapakita ng spec table sa ibaba ang maximum na boltahe sa rated current at ang maximum na current sa rated voltage para sa SKU na ito.
Remote Sense Compensation
Ang mahahabang lead ay nagpapababa ng volts. Sa 5 A sa loob ng 1 m ng 18-AWG wire, ang lead drop ay nasa 100 mV — sapat para masira ang isang 3.3 V regulator test o magutom ang isang battery cycler. Inililipat ng remote sense ang regulation feedback lampas sa mga lead patungo mismo sa load terminals, na pinapanatili ang programmed voltage kung saan ito talagang mahalaga.

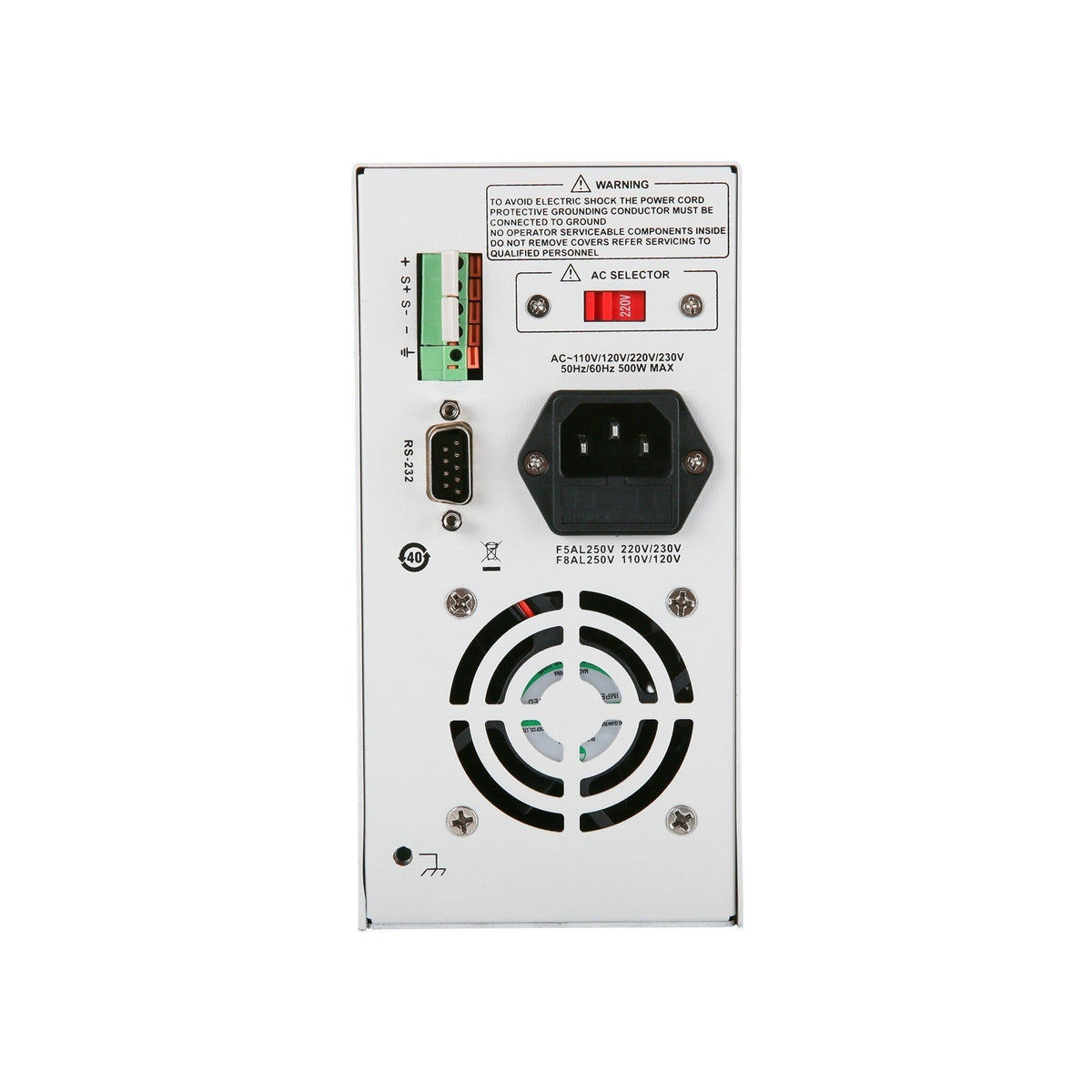

Ang mga remote sense terminal ay naka-wire nang hiwalay mula sa output terminals sa rear panel; awtomatikong nade-detect ng supply ang sense connection at babalik sa local sensing kung aalisin ang mga wire.
OVP / OCP / OTP Protection
Tatlong independiyenteng proteksyon ang sumasaklaw sa mga pinakakaraniwang paraan ng pagkasira ng load: ang short o low-impedance fault ay nagpapataas ng current (OCP), ang maling configuration ng DUT ay naglalabas ng boltahe na wala sa spec (OVP), o ang matagal na over-load ay nagpapainit sa supply mismo (OTP). Ang tatlo ay nagpapatigil sa output at nagpapakita ng fault state sa front panel.
Ang OVP at OCP thresholds ay itinatakda sa pamamagitan ng matagal na pagpindot sa V o I key — itakda ang threshold nang isang beses, patakbuhin ang load. Walang menu dive, walang nested submenu. Ang OTP ay internal at hindi maaaring i-configure ng user.
List Mode at Trigger Delayer
List mode ay nagpapatakbo ng 9-step na sequence ng boltahe at agos kung saan ang bawat hakbang ay pinapanatili mula 1 ms hanggang 9999 s at ang buong listahan ay inuulit ng 1 hanggang 9999 na cycle. Kapaki-pakinabang para sa battery cycling, automotive cold-crank profiles, at anumang scripted sequence na kailangang tumakbo nang walang nagbabantay.
Trigger delayer ay nagpapaputok ng 9 na trigger group na may delay sa pagitan ng 1 ms at 9999 s. Kapaki-pakinabang kapag ang isang output transition ay kailangang maghintay para sa isang external event — DUT settling, fixture motion, isang oven step — bago lumipat sa susunod na setting.
600 Memory Groups (M1 / M2 / M3)
Tatlong memory bank ang nag-iimbak ng 100, 100, at 400 na mga configuration ng output. Ang M1 at M2 ay karaniwang ginagamit para sa mga active recipe (ang configuration sa front-panel knob workflow); ang M3 ay naglalaman ng 400 long-term recall configuration para sa mga produkto at DUT na regular na ginagamitan ng bench.
Ang bawat memory entry ay nag-iimbak ng setting ng boltahe, setting ng agos, OVP at OCP thresholds, at ang slope/list state. Ang recall ay sa pamamagitan ng isang pindot lang sa front-panel key.
RS-232 na may Buong SCPI Command Coverage
RS-232 na may buong SCPI command set. Ang voltage at current setpoint, OVP/OCP threshold, list configuration, memory recall, output enable, at readback ay lahat naa-access mula sa isang host script. Ang kasamang Windows PC software ay naglalantad ng parehong mga command sa pamamagitan ng GUI para sa mga user na ayaw magsulat ng code.
Ang RS-232 ay tapat tungkol sa kung ano ito: isang supply bawat host port, walang LAN, walang USBTMC. Para sa mga multi-instrument bench na may higit sa isang programmable supply o para sa mga remote/automated na kapaligiran, ang UDP6900B series ay nagdaragdag ng USB, LAN na may web control, RS-485 na may Modbus, at multi-machine daisy-chain.
Thermal Derating
Ang UDP6730 ay nagbibigay ng buong 360 W rated output sa mga ambient temperature na hanggang mga 30 °C. Higit sa roon, ang output power ay nagde-derate nang linearly upang mapanatili ang mga internal junction temperature sa loob ng ligtas na envelope. Ang derating curve sa ibaba ay nagpapakita ng eksaktong relasyon sa pagitan ng ambient temperature at rated power para sa SKU na ito. Ang operating temperature range ay 0–40 °C.
Awtomatikong inaayos ng smart fan ang bilis batay sa load at internal na temperatura; tahimik ang light-load operation, at pinapabilis lang ng supply ang fan kapag kinakailangan ng thermal headroom.
Mga Aplikasyon
Motor Drive at Power Electronics Bench
Ang 30 A current rating ay sukat para sa R&D ng motor drive. Ang mga brushless DC motor sa 100–300 W class ay humihila ng totoong agos sa 12–24 V; ang 30 A ay sapat na para itulak ang mga ito sa ilalim ng load habang nag-iiwan ng headroom para sa inrush. Ang list mode ay nagpapatakbo ng startup profile; ang OCP ay humuhuli sa locked-rotor case bago pa ito gawin ng controller.
Automotive 12V/24V System Test
Ang mga cold-crank, voltage-dip, at reverse-battery profile ay nangangailangan ng parehong volts at amps. Ang 40 V × 30 A envelope ay sumasaklaw sa automotive subsystem test kung saan ang DUT ay isang vehicle module na humihila ng double-digit amps mula sa isang stable ngunit configurable na rail.
Battery at EV Component Bench
Source side ng battery cycling para sa single-cell at small-pack na trabaho sa 12 V / 24 V / 36 V class. Ipares sa isang programmable load sa sink side. Ang list mode ay nagpapatakbo ng charge profile; ang OVP ay nagpapatupad ng per-chemistry voltage ceiling.
Industrial Maintenance, High-Current
Para sa mga maintenance bench na nakakuha ng mga high-current load — solenoid array, magnetic clutch, malalaking industrial relay. Ang 30 A ay sapat na para sa karamihan ng mga ito; ang isang supply ay pumapalit sa dual-supply parallel rig.
Mga Detalye (Specifications)
| Output Rating | |
| Rated Voltage | 40 V |
| Rated Current | 30 A |
| Rated Power | 360 W |
| Max V sa Rated Current | 12.0 V |
| Max I sa Rated Voltage | 9.00 A |
| Programming Resolution | |
| Setting Resolution | V: 10 mV / I: 10 mA |
| Readback Resolution | V: 10 mV / I: 10 mA |
| Programming Accuracy | V: ≤0.05% + 10 mV / I: ≤0.3% + 30 mA |
| Readback Accuracy | V: ≤0.05% + 10 mV / I: ≤0.3% + 30 mA |
| Regulation | |
| Load Regulation | V: ≤0.03% + 30 mV / I: ≤0.03% + 30 mA |
| Line Regulation | V: ≤0.03% + 30 mV / I: ≤0.03% + 30 mA |
| Ripple & Noise | V: <12 mVrms / <120 mVpp / I: <72 mArms |
| Temperature Coefficient | V: ≤100 ppm/°C / I: ≤300 ppm/°C |
| Display & Memory | |
| Display | 4-digit, 4-digit dual LED display |
| Memory Groups | 600 (M1: 100, M2: 100, M3: 400) |
| List Mode | 9-step list na may 1 ms–9999 s bawat hakbang, ulitin ng 1–9999 na cycle |
| Trigger Delayer | 9 trigger group, 1 ms–9999 s bawat trigger |
| Protection | |
| OVP / OCP / OTP | OVP, OCP, OTP |
| OVP Set Range | 0–110% ng rated |
| OCP Set Range | 0–110% ng rated |
| Interface & Calibration | |
| Communication | RS-232 + remote sense |
| Software Calibration | Oo |
| AC Input & Environment | |
| AC Input | 100–240 VAC, 47–63 Hz |
| Operating Temperature | 0–40 °C |
| Operating Humidity | ≤80% RH (non-condensing) |
| Storage Temperature | −10 hanggang 70 °C |
| Altitude | ≤2000 m |
| Pollution Degree | Pollution Degree 2 |
| Cooling | Smart fan (load- at temperature-controlled) |
| Mechanical & Compliance | |
| Dimensions | 87 × 174 × 255 mm |
| Dimensions (in) | 3.43 × 6.85 × 10.04 in |
| Weight | 5.4 kg (11.9 lb) |
| Certifications | CE |
| RoHS | Sumusunod |
| ECCN | 3A992.a |
Mga Opsyonal at Aksesorya
Kasama sa kahon:
Ang bawat UDP6700 ay may kasamang power cord, quick-start guide, Windows PC software (download), RS-232 cable, at calibration certificate. Ang mga test lead na may alligator clip ay opsyonal na aksesorya at hindi kasama sa base configuration.
- Power cord (rehiyon-spesipiko)
- RS-232 communication cable
- Quick-start guide
- PC software (libreng download)
- Factory calibration certificate
Mga FAQ

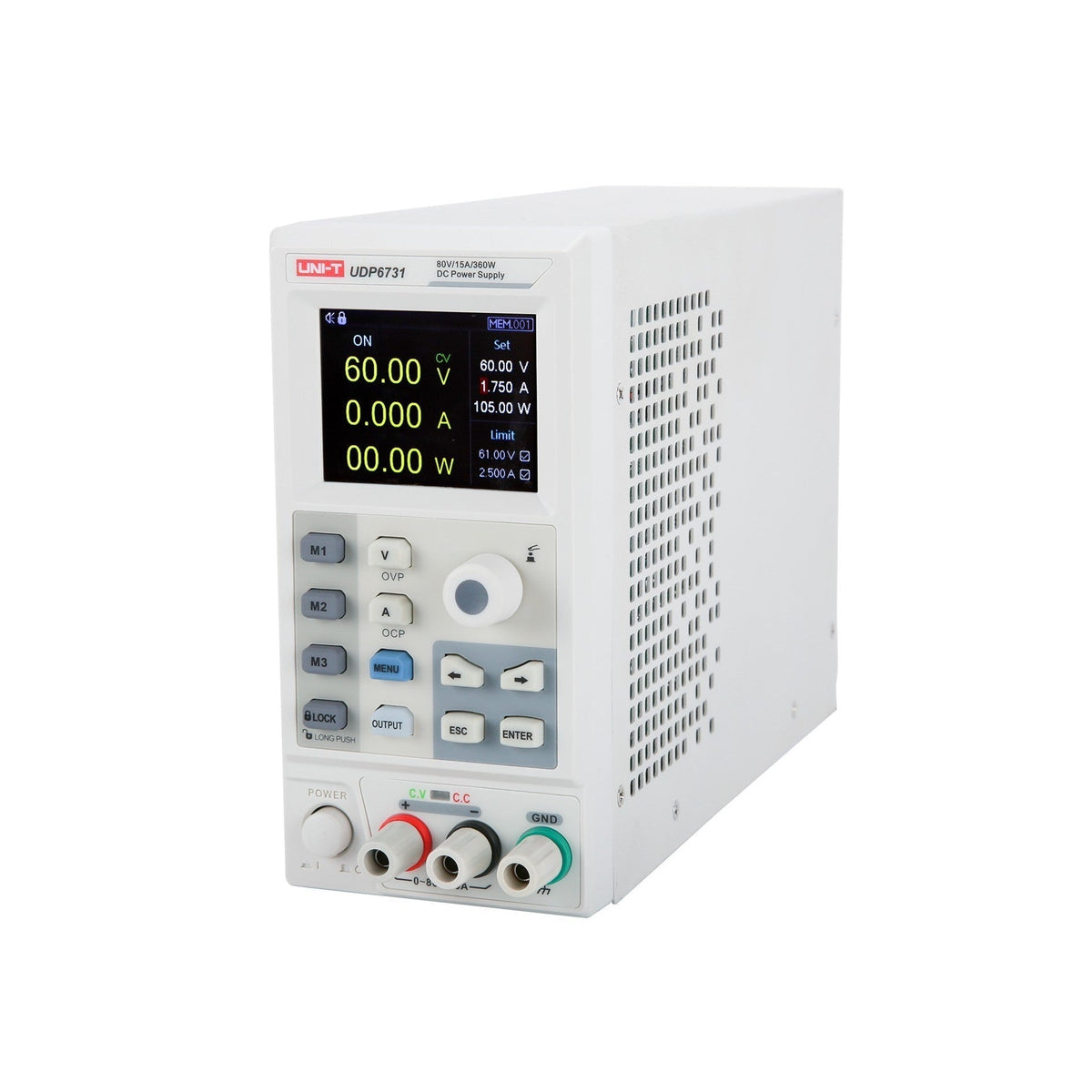

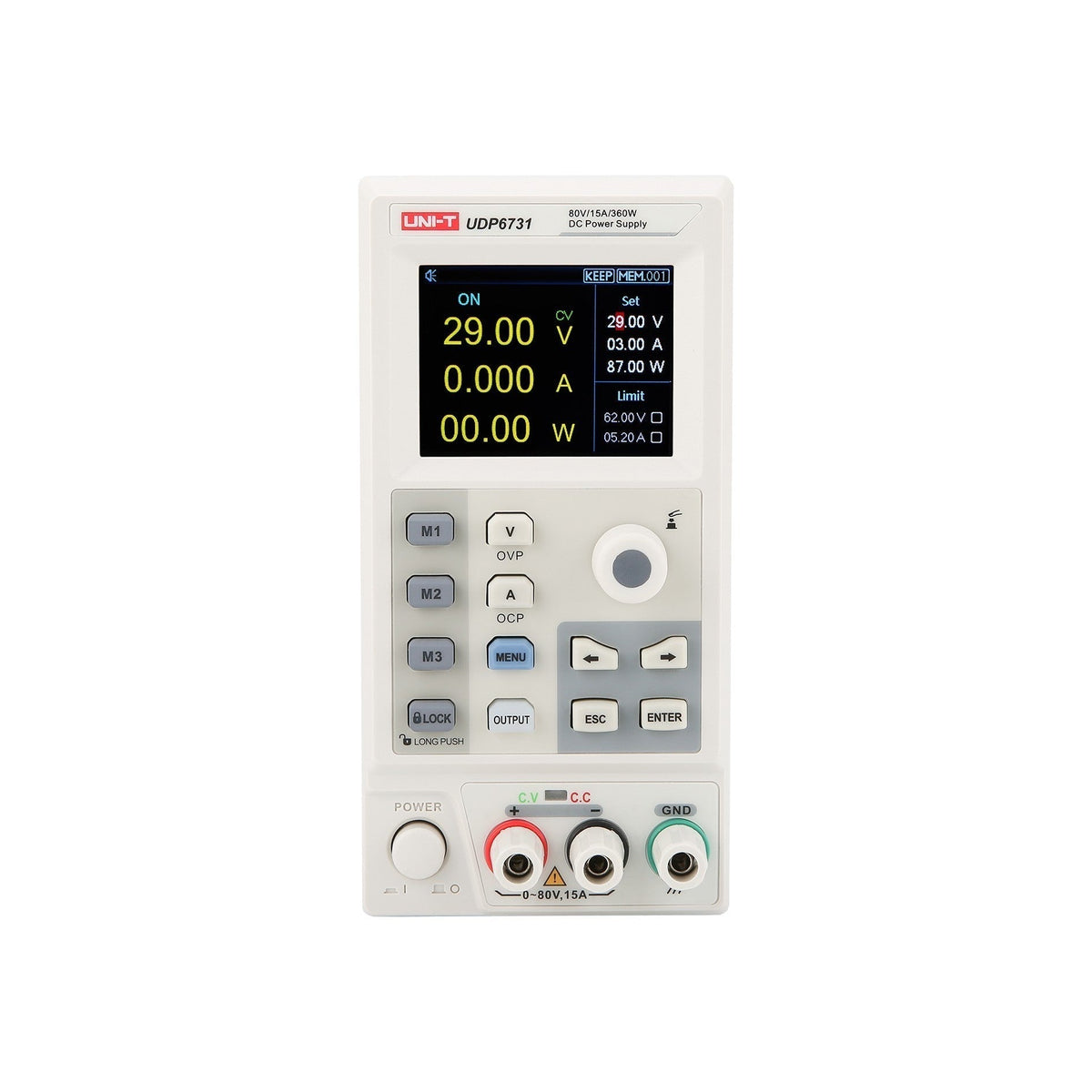

UDP6730 vs UDP6731: High-current vs. High-voltage
Parehong 360 W. Ang UDP6730 ay 40 V × 30 A — ang high-current side. Ang UDP6731 ay 80 V × 15 A — ang high-voltage side. Piliin ang UDP6730 kung ang load ay 12 V o 24 V at ang bottleneck ay amps (motor drive, automotive accessory, malaking solenoid). Piliin ang UDP6731 kung ang load ay 48 V o 60 V o 72 V at ang bottleneck ay volts (telecom, battery pack, GaN/SiC bus). Sa hangganan (24–40 V load na mas mababa sa 15 A), pareho silang gumagana; ang UDP6730 ay may mas mababang per-amp ripple specs sa operating point na iyon.
Saan ito akma kaugnay ng UDP6900B series?
Ang UDP6900B series ang susunod na antas. Parehong form factor, parehong pilosopiya ng wide-range output, ngunit nagdaragdag ng USB at LAN na may web control, RS-485 na may Modbus, multi-machine daisy-chain, slope-mode output, auto-range mode, at built-in na DVM. Kung ang isang supply sa isang host port ay sapat na para sa bench, ang UDP6700 ang tamang pagpipilian; kung ang bench ay may maraming programmable supply, kailangan ng LAN access, o nagpapatakbo ng mga scripted multi-instrument test, ang UDP6900B ang tamang hakbang pataas.
Saan ito akma kaugnay ng UDP3000C series?
Ang UDP3000C series ay multi-channel linear, hindi single-channel switching. Kung kailangan ng bench ng dalawa o tatlong independiyenteng isolated output sa isang chassis (rail + bias + reference, halimbawa), ang UDP3000C ang tamang kagamitan. Ang UDP6700 ang tamang kagamitan kapag ang isang high-power output ay mas mainam kaysa sa tatlong medium-power output.
Ano ang nasa loob ng kahon?
Power cord, RS-232 cable, quick-start guide, factory calibration certificate. Ang Windows PC software ay isang libreng download. Ang mga test lead na may alligator clip ay opsyonal na aksesorya at hindi kasama sa base configuration.
Ang chassis ba ay 1U rack-mountable?
Hindi. Ang chassis ay 174 mm ang taas (mga 6.85 pulgada), na isang desktop form factor — hindi 1U (44.45 mm). Kakasya ito sa isang istante sa isang standard na 19-pulgadang rack ngunit hindi ito magkakasya sa isang 1U slot. Ang UNI-T ay kasalukuyang hindi nag-aalok ng rack-mount kit para sa UDP6700 series.
Bahagi ng UDP6700 programmable DC switching power supply series. Tingnan din ang UDP6721, UDP6730, UDP6731.
