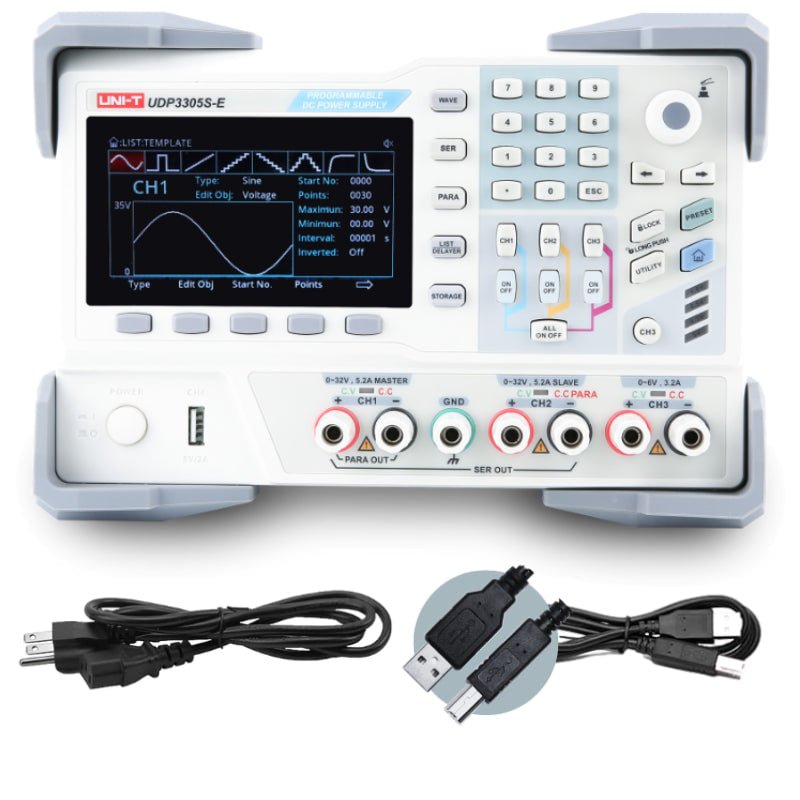

Ang UNI-T UDP3305S-E ay ang Education variant ng Performance Series UDP3000S platform.

Nagtatampok ito ng parehong 4-channel chassis, parehong 328W headline, parehong one-key series/parallel, parehong SCPI over USB / LAN / RS-232, parehong Web Server browser control, parehong OVP/OCP/OTP, at parehong real-time waveform display gaya ng UDP3305S — sa 10 mV na voltage resolution sa halip na 1 mV. Ang CH1 at CH2 ay nagbibigay ng 0–30V sa hanggang 5A nang hiwalay, o sa software-routed series (hanggang 60V) o parallel (hanggang 10A) nang hindi nangangailangan ng external wiring. Ang CH3 ay nagbibigay ng 0–6V/3A logic-level channel. Ang CH4 ay nagbibigay ng fixed 5V/2A USB charging output para direktang mag-power ng mga DUT.

Para sa mga multi-station electronics teaching lab, trade-school program, at university EE coursework kung saan kailangan ng kurikulum ng maayos na programmable instrumentation ngunit hindi nangangailangan ng ±1 mV setpoint precision, ang Education variant ay nagbibigay ng buong feature set ng Performance Series sa presyong abot-kaya para sa hanggang dalawampung station sa halip na dalawa lang. Para sa mga R&D bench na hindi nangangailangan ng 1 mV resolution ngunit gusto ng tunay na linear bench supply na may full automation, ito ang tamang hardware.

Sa Kabuuan ng Design. Debug. Deploy.™ Lifecycle

Sa kabuuan ng design-debug-deploy lifecycle:

Design. Apat na isolated linear-topology channel na may mababang ripple ang nagtatakda ng bias at supply rails na kailangan ng mga analog at sensor design mula sa unang prototype.

Debug. Ang mga series/parallel/tracking mode at 4-wire remote sense ay bumabawi sa cable IR drop habang ginagawa ang validation.

Deploy. Ang SCPI over USB at LAN na may web control ay nagpapatakbo ng mga curriculum-paced lab at production characterization nang hindi na kailangang umalis sa harap ng supply. Ang pagiging abot-kaya ay sinabayan ng precision — design, debug, deploy.

• 10 mV / 1 mA Setting Resolution — Performance Series Education Variant — Parehong Performance Series UDP3000S 4-channel chassis gaya ng UDP3305S, na may 10 mV voltage resolution na angkop para sa mga teaching lab at mga R&D bench na wais sa badyet. Mag-upgrade sa UDP3305S para sa 1 mV precision kung kinakailangan ng workflow; parehong variant ang gumagamit ng parehong automation, display, at proteksyon.
• 4 na Ganap na Isolated na Channel (328W Total) — CH1 & CH2: 0–30V/5A independent; CH3: 0–6V/3A logic-level; CH4: 5V/2A USB charging output. Ang mga channel ground ay isolated — ikonekta ang mga ito kung saan mo kailangan, at hayaan itong floating kung kinakailangan ng test.

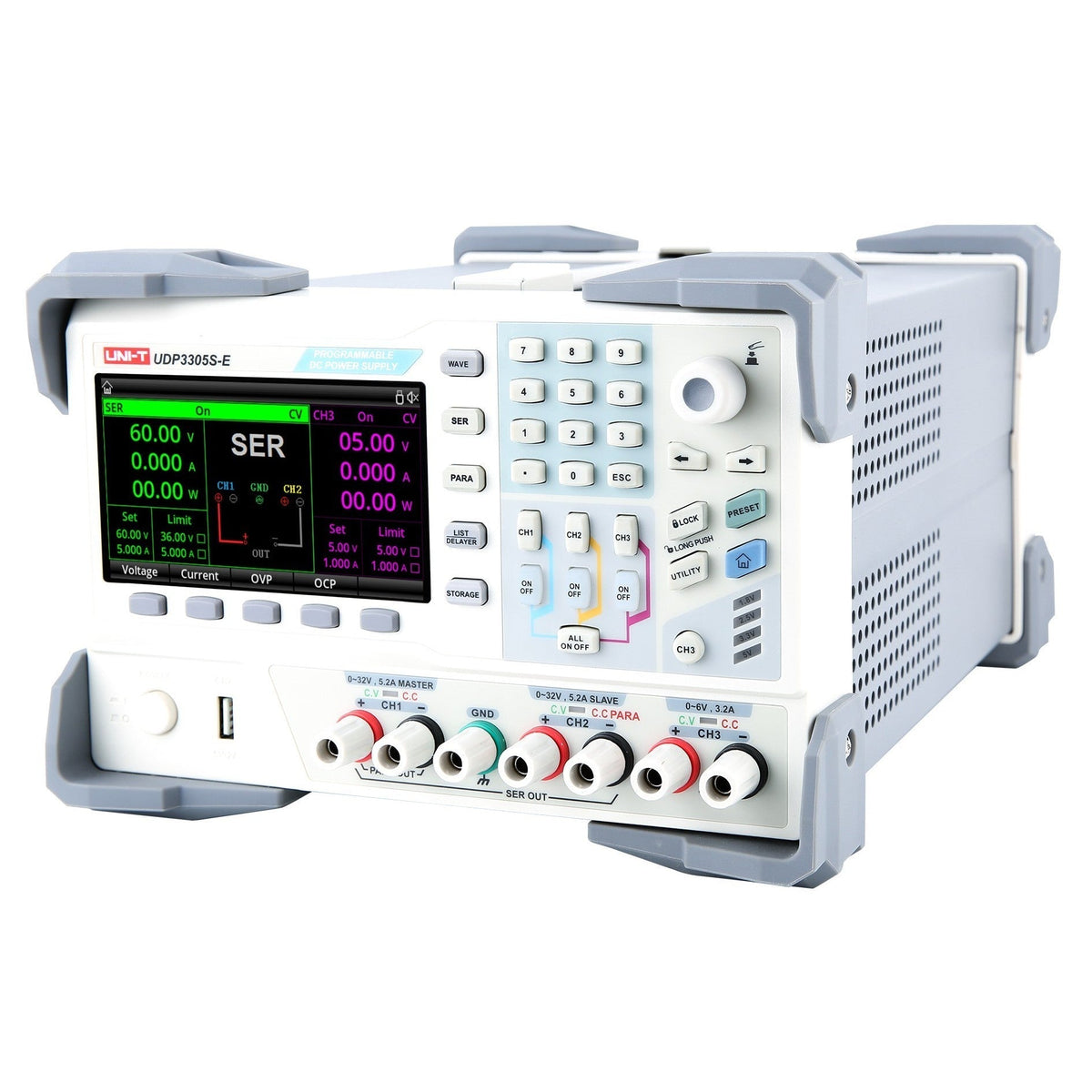

• One-Key Series at Parallel — Software-routed na kumbinasyon ng CH1 + CH2: hanggang 60V sa series o 10A sa parallel nang hindi na nangangailangan ng external wiring sa pagitan ng mga terminal ng channel. Walang jumper cable, walang shorting bar, at walang panganib ng maling wiring.
• Linear Topology, < 350 µVrms Ripple — Linear pass-element regulation, hindi switching converter. Ang output ripple ay nananatiling mababa sa 350 µVrms (5 Hz–1 MHz) at 2 mVpp peak-to-peak. Ang line at load regulation ay nananatili sa loob ng 0.01% + 2 mV.
• 4.3-Inch TFT na may Real-Time Waveform Display — Nag-po-plot ng voltage, current, at power waveform sa lahat ng configured na channel nang sabay-sabay. Ang inrush, transient steps, at power-up sequence ay makikita mismo sa mismong supply.
• List Output at Delayer Functions — Programmable na voltage/current waveform na may built-in na template (sine, ramp, pulse). 10 list profile + 10 delayer file + 5 preset configuration.

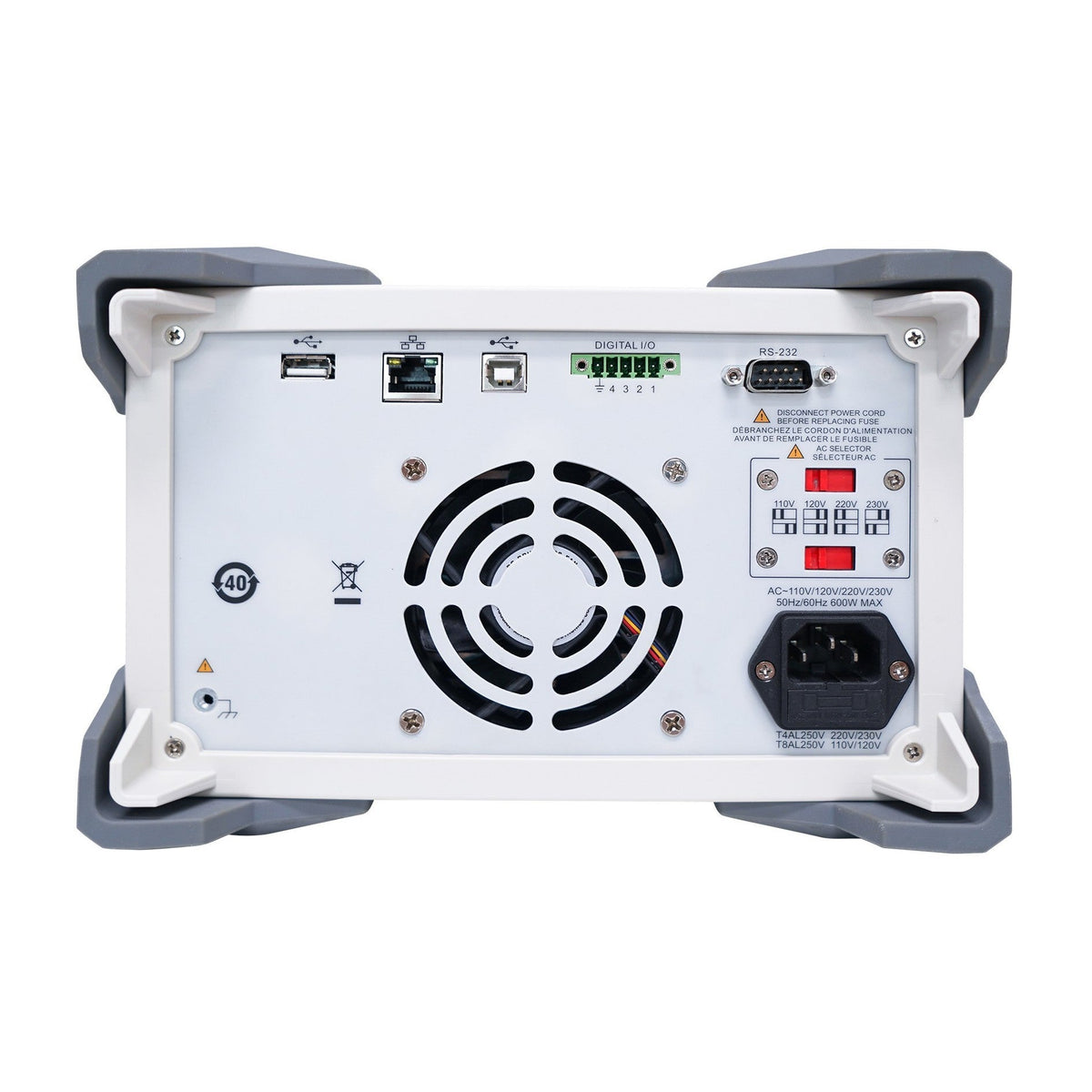

• SCPI over LAN, RS-232, USB-Host + Web Server Browser Control — Buong automation reach at driverless na web-page control mula sa kahit anong laptop sa parehong subnet — kapaki-pakinabang para sa mga lab workstation ng instructor.
• External Trigger via Digital I/O — Hardware input/output trigger line para sa cross-instrument timing coordination na higit pa sa software loops.
• OVP / OCP / OTP na may Configurable Monitor — Proteksyon para sa bawat channel na may free-form trigger condition (V/I/P upper limits, OR logic) at mapipiling response (output off, beeper, o pareho). Voltage/current limit caps para sa guarded operation. Ang keyboard lock ay pumipigil sa hindi sinasadyang reconfiguration.

Mga Detalyadong Feature

Performance Series Hardware sa Presyong Pang-Edukasyon

Parehong 4-channel chassis, parehong 328W headline, parehong one-key series/parallel, parehong SCPI + LAN + Web Server, parehong OVP/OCP/OTP, at parehong waveform display gaya ng UDP3305S — sa 10 mV voltage resolution sa halip na 1 mV. Para sa mga teaching lab, multi-station deployment, at curriculum-driven workflow kung saan ang measurement ay hindi ±1 mV kundi "ang supply ay nagbibigay ng tamang setting nang malinis at sumusuporta sa eksperimento," ang Education variant ay naglalagay ng buong Performance Series programmable linear bench supply sa bawat station sa presyong kayang pondohan ng mga multi-station department.

Multi-Station Lab Deployment

Ang 10 mV resolution ay higit pa sa sapat para sa tipikal na undergraduate electronics curriculum — diode V-I sweeps, op-amp characterization, transistor biasing, basic switching-supply lab, at sensor bridge excitation. Ang SCPI command control over LAN ay nangangahulugan na ang isang TA ay maaaring mag-pre-load ng list profile at preset sa buong lab mula sa isang workstation. Pinipigilan ng keyboard lock ang aksidenteng pagbabago sa ginagamit na test-bench. Ang 4.3" TFT ay nagpapakita ng tatlong channel ng voltage/current/power nang sabay-sabay — sapat na screen para sa dalawang estudyante na nagtatrabaho sa isang station upang sabay na makita ang status ng supply.

Real-Time Voltage / Current / Power Waveform Display

Ang 4.3-inch TFT LCD ay nag-po-plot ng voltage, current, at power waveform nang real-time sa lahat ng configured na channel — bawat channel, nang sabay-sabay. Ang mga inrush event, load step, at power-up transient ay direktang makikita sa display ng supply, kaya hindi na kailangan ng oscilloscope para sa routine na pagmamasid sa power behavior. Ang mga set/limit value para sa voltage, current, OVP, at OCP ay lumalabas lahat sa tabi ng live readout para ang configuration at ang mismong output ay manatili sa iisang screen.

List Output at Delayer Functions

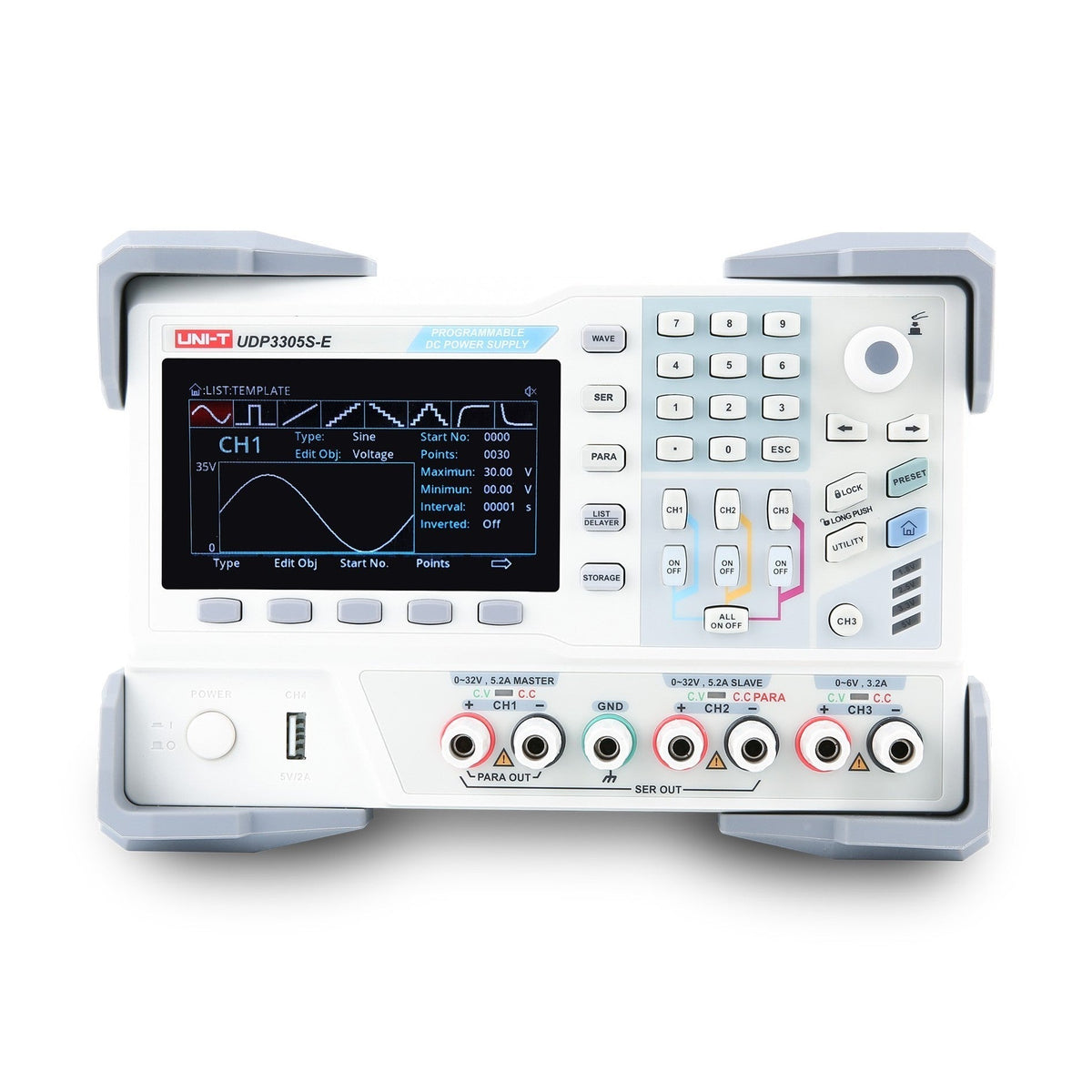

Ang list function ay bumubuo ng programmable na voltage at current waveform na may hanggang 10 naka-save na list profile bawat supply. Ang mga built-in na template (sine, ramp, pulse) ay nagpapabilis ng setup; binibigyang-daan ka ng editor na malayang magtakda ng waveform point, dwell interval, voltage/current limit, at inversion. Ang delayer function ay nagdaragdag ng programmable na on/off sequencing — kapaki-pakinabang para sa power-on/off reliability testing, sequenced rail bring-up, at stress cycling. Ang 10 delayer file at 5 preset configuration ay nagpapanatili sa mga madalas gamiting setup na isang pindot na lang ang layo.

SCPI over LAN, RS-232, USB — at Web Server Browser Control

Ang SCPI command control ay tumatakbo sa LAN, RS-232, at USB-Host. Ang built-in na Web Server ay nagdaragdag ng browser-based remote control: anumang laptop o workstation sa parehong subnet ay maaaring magpatakbo ng front panel sa pamamagitan ng web page — walang driver na kailangang i-install, walang kailangang application. Para sa mga instructor-paced na teaching lab, ibig sabihin nito ay maaaring i-preview at suriin ng isang laptop ang configuration ng bawat station nang hindi na kailangang maglakad sa buong silid. Para sa automated test integration, ang kasamang PC software ay nagbibigay-daan sa UDP3305S-E na pumasok sa mga existing na scripted environment. Ang Digital I/O ay nagdaragdag ng mga hardware trigger line para sa mas mahigpit na timing coordination kumpara sa software loops lamang.

OVP / OCP / OTP na may Configurable Monitor Conditions

Ang over-voltage protection, over-current protection, at over-temperature protection para sa bawat channel ay nagbabantay sa device under test. Ang Monitor function ay nagbibigay-daan sa malayang configuration ng protection trigger condition (V upper limit, I upper limit, P upper limit, na may logical OR combination) at ang tugon nito — output off, warning beeper, o pareho. Ang voltage at current limit function ay nagtatakda ng adjustable range para sa mga guarded teaching-lab o operator-supervised na configuration. Pinipigilan ng keyboard lock ang aksidenteng reconfiguration sa panahon ng unattended run.

Intelligent Fan Control at Channel Isolation

Ang bilis ng fan ay awtomatikong nag-a-adjust batay sa internal temperature, na nagpapanatiling mababa ang ingay sa mga light load — kapaki-pakinabang sa classroom at shared-lab environment kung saan naririnig ang ingay ng supply sa buong silid. Ang lahat ng apat na channel ay ganap na isolated sa isa't isa — ikonekta ang mga ground kung saan mo kailangan, at hayaan itong floating kung kinakailangan ng test. Ang CH1+CH2 one-key series at parallel mode ay gumagamit ng software-routed na kumbinasyon, hindi na kailangan ng external wiring sa pagitan ng mga terminal ng channel.

Mga Application

Edukasyon / Teaching Labs

Isang tunay na Performance Series programmable linear bench supply sa presyong pang-edukasyon — laki na angkop para sa mga multi-station electronics teaching lab, trade-school program, at university EE coursework kung saan kailangan ng kurikulum ng maayos na instrumentation, hindi consumer-grade na bench gear. Ang Education variant ay nagbibigay sa bawat station ng parehong 4-channel chassis, parehong automation, at parehong waveform display na mayroon ang senior-year R&D bench — sa 10 mV resolution na akma para sa kurikulum.

• 4 na channel bawat station (CH1 + CH2 + CH3 logic + CH4 USB output) — sumasaklaw sa buong eksperimento mula sa iisang supply
• One-key series/parallel para sa mas mataas na voltage / mas mataas na current lab nang walang kalituhan sa external wiring
• Pinipigilan ng keyboard lock ang aksidenteng reconfiguration sa shared station hardware
• Ang SCPI over LAN ay nangangahulugan na ang instructor ay maaaring mag-push ng preset sa buong lab mula sa isang workstation

R&D Engineering

Para sa mga R&D workflow kung saan sapat na ang 10 mV setting resolution — embedded prototyping, breadboard validation, generic device-power para sa off-the-shelf modules — ang Education variant ng Performance Series ay nagbibigay ng parehong UDP3000S chassis sa presyong madaling magdagdag ng pangalawang supply sa bench. Kapag ang application ay umabante sa trabahong nangangailangan ng 1 mV precision, mag-upgrade sa UDP3305S sa parehong workflow.

• Parehong waveform display, parehong list/delayer, parehong protection, parehong SCPI gaya ng UDP3305S
• CH3 0–6V/3A ay direktang humahawak sa 5V/3.3V/1.8V logic rail
• Web Server browser control para sa remote-bench access
• Mag-upgrade sa UDP3305S kapag nangailangan ang application ng 1 mV resolution
