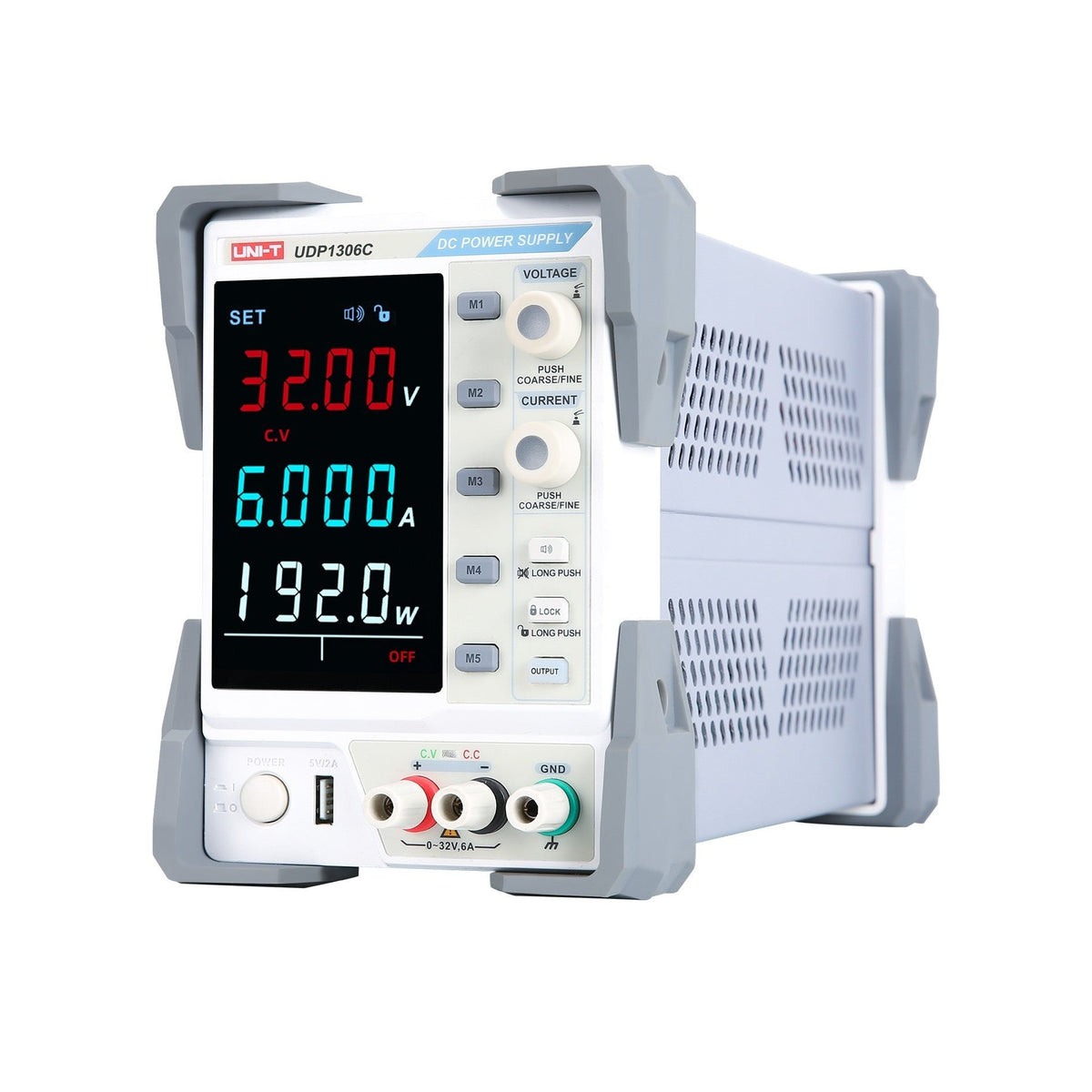

Ang UDP1306C ay isang single-channel programmable linear DC power supply na nagbibigay ng 0–32 V sa 0–6 A — 192 W ng malinis na DC mula sa isang value-tier na instrumento.

Ang 32 V na limitasyon at 6 A na kakayahan sa kuryente ay sumasaklaw sa karamihan ng mga pangangailangan sa service-shop at bench (pagpapagana ng mga board na isinasaayos, pagpapatakbo ng mga solenoid at maliliit na motor, pagbibigay ng test current para sa mga relay coil, pag-validate ng mga regulated subsystem laban sa kanilang mga input rail), at ang linear na topology nito ay nagpapanatili sa output ripple na mas mababa sa 2 mVrms.

Ang isang auxiliary na fixed 5 V / 2 A output ang humahawak sa power ng logic-side ng isang board na sinusuri habang ang pangunahing channel ang nagbibigay ng kuryente sa load — kapaki-pakinabang ito kapag sinusuri ang isang regulated subsystem laban sa input rail nito. Ang SCPI sa pamamagitan ng USB-Device o RS-232 ay nagbibigay-daan sa UDP1306C na makasali sa isang automated test setup na may parehong antas ng kontrol gaya ng mas mataas na antas na UDP3000C three-channel platform; ang limang preset storage group, shutdown memory, at Digital I/O hardware ON/OFF pin pair ang kumukumpleto sa workflow set nito.

Para sa industrial maintenance, serbisyo ng kagamitan, single-rail bench work, mga laboratoryo sa pagtuturo, at DIY/hobbyist electronics kung saan ang isang programmable rail na may 6 A ang tamang solusyon, ang UDP1306C ang value-tier na opsyon sa lineup ng mga linear PSU ng UNI-T.

Sa Kabuuan ng Lifecycle na Design. Debug. Deploy.™

Ang UDP1306C ay angkop sa workflow na tinatawag nating Design. Debug. Deploy. — ang tatlong yugto na siklo na karaniwang ginagamitan ng power supply ng karamihan sa mga engineering team.

Sa Design, hinahayaan ng limang preset storage group at shutdown memory na maisagawa nang paulit-ulit ang isang binalak na voltage profile habang ang natitirang bahagi ng bench ay nakatuon sa pag-capture at pagsusuri.

Sa Debug, ang mga proteksyong OVP/OCP/OTP, ang auxiliary na 5 V / 2 A logic-side rail, at ang three-window 4-digit V/I readout ay ginagawang ligtas na itulak ang isang marginal load at makita nang eksakto kung ano ang nangyayari sa mga terminal.

Sa Deploy, ang SCPI sa pamamagitan ng USB-Device o RS-232 ay nangangahulugan na ang parehong supply na ginamit sa design bench ay maaaring ilagay sa isang production rack o service station at kontrolin gamit ang parehong mga script. Isang instrumento, tatlong yugto, walang kailangang muling pag-aaral.

• 0–32 V / 0–6 A single-channel main output — 192 W rated. Ang 32 V na limitasyon ay sumasaklaw sa automotive at industrial 24 V rail na may allowance; ang 6 A na kakayahan ay kayang hawakan ang karamihan sa single-rail bench work.
• Auxiliary fixed 5 V / 2 A output — independiyenteng rail na may sariling short-circuit at over-voltage protection. Pinapagana ang mga logic-side circuit habang ang pangunahing channel ang nagpapatakbo sa load na sinusuri.
• Linear topology, ≤2 mVrms ripple — pass-element regulation. Load regulation ≤0.01% + 3 mV sa CV mode. Malinis para sa low-noise analog na trabaho.
• SCPI programmable — USB-Device + RS-232 na may buong SCPI command set, parehong antas ng kontrol gaya ng mas mataas na antas na UDP3000C platform.
• 10 mV / 1 mA setting resolution — three-window 4-digit V/I display (set value / output value / mapipiling ikatlong readout).
• OVP / OCP / OTP protection — nako-configure na mga threshold pati na ang over-temperature shutdown. Ang auxiliary 5 V / 2 A rail ay may independiyenteng short-circuit at over-voltage protection.
• Limang preset storage group — i-save at i-recall ang buong state ng instrumento para sa mabilis na pag-setup sa bench. Ang shutdown memory ay nagbabalik ng huling setting pag-power-up.
• Hardware output ON/OFF sa pamamagitan ng Digital I/O — back-panel pin pair para sa mga panlabas na interlock circuit, panic button, o test-fixture safety integration.
• Front-panel 5 V / 2 A USB-A charging port — independiyenteng USB-A receptacle para sa pag-charge ng telepono o pagpapagana ng USB device. Charging lamang — ang mga SCPI data interface ay USB-Device at RS-232 sa back panel.
• Keypad lock + makikitang output setting — i-lock ang mga key sa front-panel para mapanatili ang isang maayos na test condition; tingnan ang mga naka-store na setpoint nang hindi naaabala ang live output.
• Intelligent cooling fan — kontrolado ng load at temperatura; tahimik kapag mababa ang load.

Single-Channel Linear sa Value Tier

Linear pass-element regulation, single adjustable channel, 0–32 V sa 0–6 A, 192 W — ginawa para sa general-purpose bench work, industrial maintenance, serbisyo ng kagamitan, mga laboratoryo sa pagtuturo, at DIY/hobbyist electronics. Ang 6 A sa isang single rail ay sumasaklaw sa karamihan ng mga pangangailangan sa serbisyo (pagpapagana ng mga board na isinasaayos, pagpapatakbo ng mga solenoid at maliliit na motor, pagbibigay ng test current para sa mga relay coil), at ang linear na topology ay nagpapanatili sa output ripple na mas mababa sa 2 mVrms — malinis para sa low-noise analog na trabaho na hindi nangangailangan ng mas mataas na antas na UDP3000C platform.

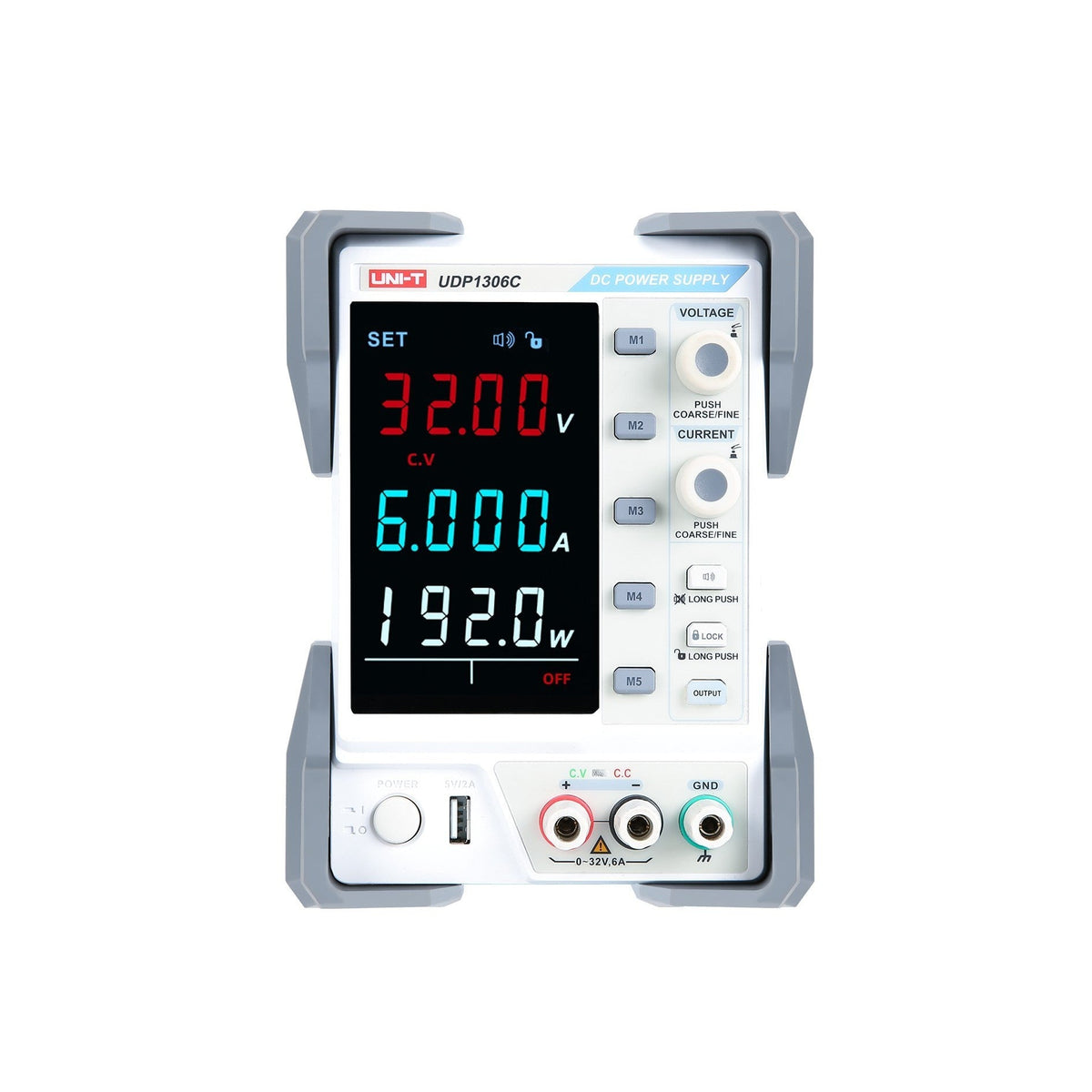

Ang three-window 4-digit voltage at current display (set value, output value, at mapipiling ikatlong readout) ay ginagawang madaling basahin ang instrumento sa buong bench. 10 mV / 1 mA setting resolution. Constant-voltage at constant-current modes na may automatic crossover. Load regulation ≤0.01% + 3 mV sa CV; ≤0.1% + 10 mA sa CC.

SCPI Control sa Pamamagitan ng USB-Device o RS-232

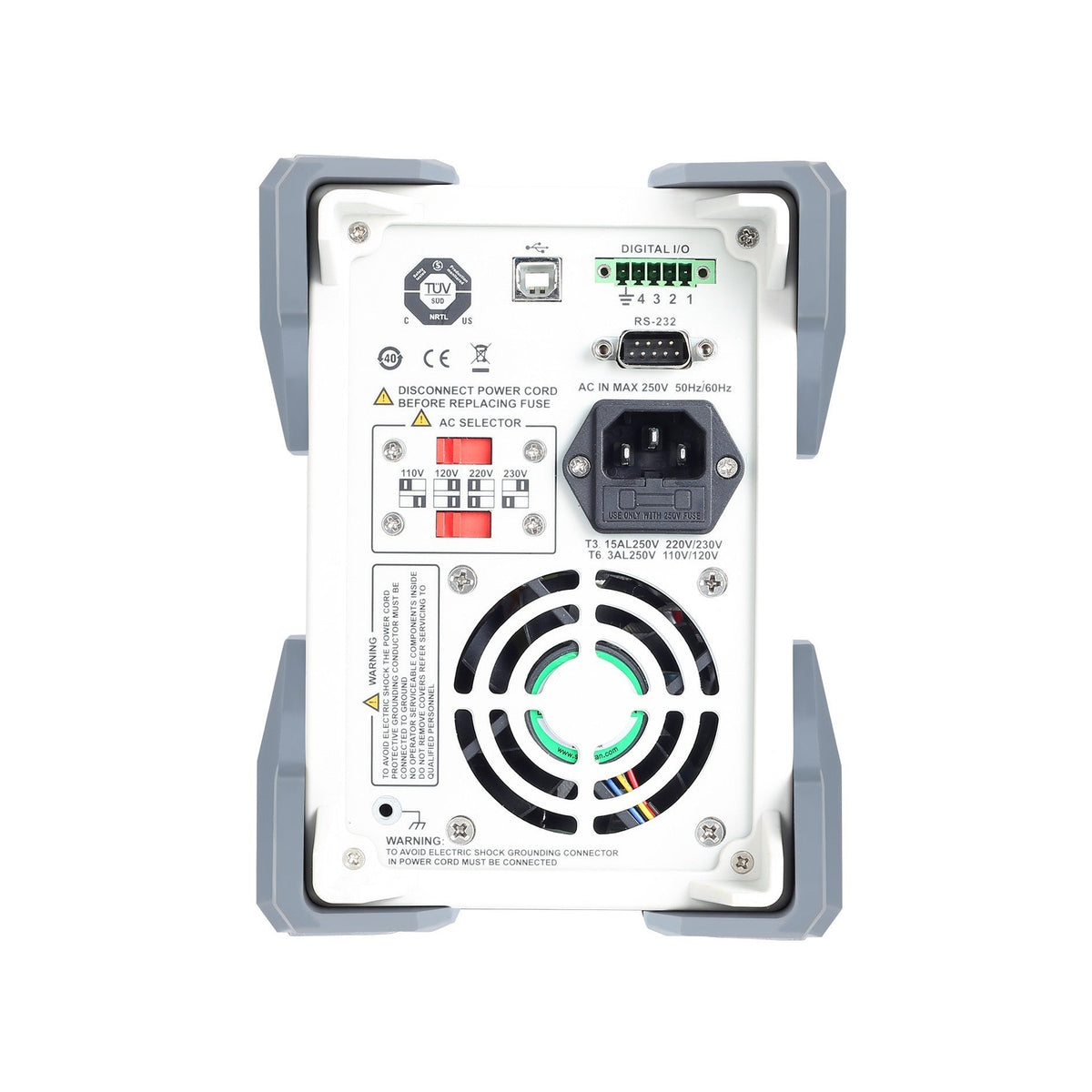

Ang UDP1306C ay may parehong SCPI command interface gaya ng UDP3000C platform: back-panel USB-Device at RS-232 ports, na may Digital I/O pin pair para sa hardware ON/OFF remote control. Para sa test-fixture integration sa service bench, automated burn-in stations, at small-batch production test, ang SCPI ay nagbibigay ng parehong automation na kakayahan gaya ng mas mataas na antas na UDP3000C-platform supplies.

Ang voltage at current setpoint, OVP/OCP threshold, output enable, memory recall, at readback ay lahat naa-access mula sa isang host script. Ang limang preset storage group ay nagpapanatiling available ang mga madalas gamiting configuration para sa mabilis na recall sa ilalim ng SCPI. Ang Digital I/O ON/OFF pin pair ay nagbibigay-daan sa mga panlabas na interlock at safety circuit nang hindi nangangailangan ng interbensyon ng software.

Auxiliary 5 V / 2 A Output at Front-Panel USB Charging

Ang UDP1306C ay may dalawang fixed-voltage 5 V / 2 A output bukod pa sa pangunahing adjustable channel — at hindi sila pareho ng rail.

Ang auxiliary 5 V / 2 A output ay isang screw-terminal rail sa back panel para sa pag-wire papunta sa DUT. Ito ay may sariling short-circuit at over-voltage protection sa mismong rail, kaya ang fault sa logic side ay hindi makakasama sa pangunahing bench supply. Gamitin ito para paganahin ang mga logic-side circuit sa isang board na sinusuri habang ang pangunahing 0–32 V channel ang nagbibigay ng kuryente sa rail na iyong tinututukan.

Ang front-panel 5 V / 2 A USB-A charging port ay isang USB-A receptacle para sa pag-charge ng telepono, pagpapagana ng USB-powered device, o paggamit ng USB lamp sa bench. Charging lamang — walang data lines. Ang mga SCPI data interface ay USB-Device at RS-232 sa back panel, na hiwalay sa charging port na ito.

OVP / OCP / OTP Protection

Tatlong independiyenteng proteksyon ang sumasaklaw sa pinakakaraniwang paraan ng pagkasira ng load: ang short o low-impedance fault ay nagpapatakbo ng kuryente paitaas (OCP), ang maling pagkaka-configure na DUT ay naglalabas ng boltahe na wala sa spec (OVP), o ang tuloy-tuloy na over-load ay nagpapainit sa mismong supply (OTP). Lahat ng tatlo ay nagpapatay ng output at nagpapakita ng fault state sa front panel.

Ang OVP at OCP threshold ay nako-configure ng user sa pamamagitan ng mga key sa front-panel. Ang OTP ay internal at hindi nako-configure ng user. Ang auxiliary 5 V / 2 A rail ay may independiyenteng short-circuit at over-voltage protection sa mismong rail, hiwalay sa OVP/OCP ng pangunahing channel — na nangangahulugang ang fault sa logic-side sa auxiliary rail ay hindi makakaapekto sa pangunahing channel at vice versa.

Limang Preset Storage Group at Hardware ON/OFF

Ang limang preset storage group ay nag-i-save at nag-i-recall ng buong state ng instrumento — voltage setpoint, current setpoint, OVP at OCP threshold, output enable. Ang recall ay sa pamamagitan ng isang pindot lang sa front-panel key; inilalantad ng SCPI command set ang parehong recall sa ilalim ng remote control. Ang shutdown memory ay nagbabalik ng huling operating state pag-power-up: ang malinis na pagkaputol ng linya ay nagpapatuloy sa operasyon sa mga dating setting, kapaki-pakinabang kapag kailangang bumalik ng bench online nang hindi nangangailangan ng manual reconfiguration.

Hardware ON/OFF sa pamamagitan ng Digital I/O. Ang back-panel Digital I/O pin pair ay nagbibigay-daan sa panlabas na kontrol ng output state — ang TTL-level input ay nag-o-on o nag-o-off sa main channel nang hindi nangangailangan ng pagkakasangkot ng software. Kapaki-pakinabang para sa mga panlabas na interlock (pinapatay ng panic-button ang output bago pa man makareaksyon ang software), test-fixture safety integration (DUT cover open ⇒ output off), at anumang senaryo kung saan ang output state ay kailangang sumunod sa isang hardware signal.

Mga Aplikasyon

Industrial Maintenance at Serbisyo ng Kagamitan

Ang single-channel 0–32 V / 6 A ay sumasaklaw sa karamihan ng mga pangangailangan sa serbisyo: pagpapagana ng mga board na isinasaayos, pagpapatakbo ng mga solenoid at maliliit na motor, pagbibigay ng test current para sa mga relay coil, pag-validate ng mga regulated subsystem. Ang 32 V na limitasyon at 6 A na kakayahan sa kuryente ay kayang hawakan ang mga kagamitang may 24 V rail na may headroom; isinasama ng SCPI ang supply sa mga kasalukuyang test fixture at burn-in station. Ang auxiliary 5 V / 2 A output ang humahawak sa power ng logic-side sa board na isinasaayos habang ang pangunahing channel ang nagbibigay ng kuryente sa rail na sinusuri.

DIY Electronics at mga Workshop ng Hobbyist

Programmable linear supply sa presyong abot-kaya ng mga hobbyist. Ang auxiliary 5 V / 2 A output ang humahawak sa power ng logic-side sa board na iyong ginagawa habang ang pangunahing channel ang nagbibigay ng kuryente sa rail na iyong tinututukan. Ang 32 V na limitasyon ay sumasaklaw sa mga prototype na may mas mataas na boltahe na hindi kaya ng mga 30 V supply. Ang front-panel USB charging port ay nagpapagana ng logic analyzer, multimeter, o anumang USB-powered na bench accessory nang hindi nangangailangan ng hiwalay na wall-wart.

Mga Laboratoryo sa Pagtuturo at Trade Schools

Single-channel programmable supply sa halagang per-station na nagbibigay-daan sa isang laboratoryo na lagyan ng kagamitan ang isang 20-bench na silid-aralan sa loob ng badyet. Ang limang preset storage group ay nagpapahintulot sa isang instrumento na sumuporta sa maraming ehersisyo sa lab nang hindi nangangailangan ng manual reconfiguration sa bawat session.

Small-Batch Production Test

Programmable single-rail supply sa presyong nagbibigay-daan sa pag-deploy ng maraming unit sa isang small-batch production line. Ang SCPI sa pamamagitan ng USB-Device o RS-232 ay nag-i-script ng test sequence; ang auxiliary 5 V / 2 A output ang humahawak sa power ng logic-side sa unit na sinusuri habang ang pangunahing rail ang nagpapatakbo sa load. Ang hardware Digital I/O ON/OFF ay sumusuporta sa panic-button at interlock integration sa mga test fixture.

Mga Espesipikasyon

Mga Opsyon & Accessories

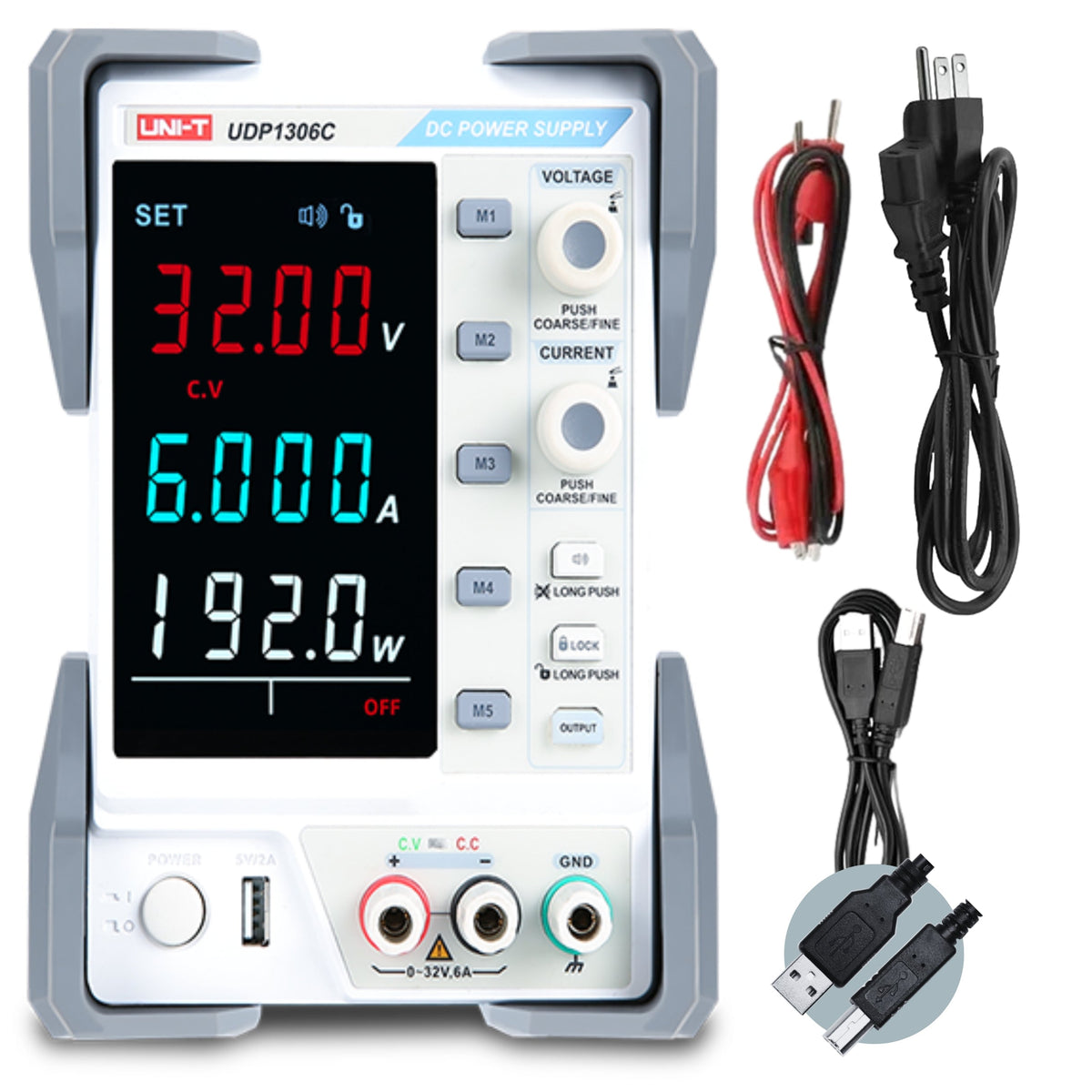

Ang bawat UDP1306C ay may kasamang instrumento, region-specific na power cord, USB communication cable, output cables, English user manual, at factory calibration certificate.

• UDP1306C na instrumento
• Power cord (region-specific)
• USB communication cable
• Output cables
• English user manual
• Factory calibration certificate

FAQ's

UDP1306C vs UDP6700 / UDP6900B — linear vs switching, kailan dapat pumili ng alin?

Ang UDP1306C ay linear; ang UDP6700 at UDP6900B series ay switching. Ang pagpili ay nakadepende sa ripple at noise floor kumpara sa efficiency at current-rating-per-dollar.

• Piliin ang linear (UDP1306C) kapag mas mahalaga ang mababang ripple at malinis na noise floor kaysa sa power density — analog circuit work, audio, low-noise sensor characterization, anuman kung saan sulit ang ≤2 mVrms output ripple kapalit ng laki at timbang.
• Piliin ang switching (UDP6700) kapag kailangan mo ng mas mataas na rated power per chassis dollar at ang load ay digital o hindi sensitibo sa switching noise — industrial maintenance na may mid-current loads, automotive subsystem testing, motor-drive bench work. Ang UDP6700 ay nag-aalok din ng wide-range power-ratio-3.0 na hindi kayang tapatan ng mga linear topology.
• Piliin ang UDP6900B kapag kailangan ng bench ang LAN na may web control, USB-Host, RS-485 na may Modbus, slope mode, auto-range, multi-machine daisy-chain, at built-in DVM bukod pa sa high-current switching output.

Ano ang pagkakaiba ng UDP1306C at ng UDP3303C?

Bilang ng channel at form factor. Ang UDP1306C ay isang single-channel value-tier na instrumento (1 main adjustable + 1 fixed 5 V / 2 A auxiliary). Ang UDP3303C ay isang three-channel UDP3000C-platform supply (CH1 + CH2 adjustable + CH3 logic-rail selector). Piliin ang UDP1306C kung kailangan mo ng isang programmable rail sa presyong ito; piliin ang UDP3303C kung kailangan mo ng multi-channel CH3 logic-rail flexibility sa mas mataas na antas na platform.

May LAN ba ang UDP1306C?

Wala. Ang data interface ng UDP1306C ay USB-Device at RS-232 lamang. Ang Digital I/O pin pair sa back panel ay humahawak sa hardware ON/OFF — kapaki-pakinabang para sa mga panlabas na interlock pero hindi para sa data communication. Para sa LAN na may LXI/web interface, idinaragdag ito ng UDP3000S series sa mas mataas na antas na multi-channel linear platform.

Para saan ang auxiliary 5 V / 2 A output, at paano ito naiiba sa front-panel USB charging port?

Ang auxiliary 5 V / 2 A output ay isang fixed-voltage rail sa screw terminals sa back panel — para sa pag-wire papunta sa DUT upang paganahin ang logic-side circuits habang ang pangunahing 0–32 V / 6 A channel ang nagbibigay ng kuryente sa rail na iyong tinututukan. Ang auxiliary rail ay may sariling short-circuit at over-voltage protection sa mismong rail, kaya ang fault sa logic side ay hindi makakasama sa pangunahing bench supply. Ang front-panel 5 V / 2 A USB-A port ay isang hiwalay at independiyenteng receptacle para sa pag-charge ng telepono o pagpapagana ng USB device — charging lamang, walang data lines. Sila ay dalawang magkaibang physical output sa parehong nominal voltage.

Kaya bang magpatakbo ng UDP1306C ng mga automated voltage sweep?

Oo — ang SCPI control sa pamamagitan ng USB-Device o RS-232 ay sumusuporta sa mga remote voltage at current setpoint command pati na readback. Ang limang preset storage group ay nagpapanatiling available ang mga madalas gamiting configuration para sa mabilis na recall. Para sa kumplikadong programmable waveform output (list mode at trigger delayer), ang UDP3000S series at ang switching UDP6700/UDP6900B series ay nagdaragdag ng mga kakayahang iyon.

Bakit ang rated output power ay 192 W kung ang 32 V × 6 A = 192 W?

Ang 192 W ay ang rated output power, na katumbas ng maximum na sabay na voltage × current na kayang ibigay ng supply nang tuluy-tuloy sa main channel. Ang 32 V na limitasyon at 6 A na limitasyon ay ang mga indibidwal na maximum; ang supply ay kayang magbigay ng anumang kombinasyon ng voltage/current sa loob ng 192 W envelope, kabilang ang 32 V sa mas mababang kuryente o 6 A sa mas mababang boltahe. Ang auxiliary 5 V / 2 A rail (10 W) ay independiyente sa 192 W budget ng main channel; ang front-panel USB charging port (5 V / 2 A, 10 W din) ay isang ikatlong independiyenteng output at gayundin, hindi ito kumukuha mula sa budget ng main channel.
