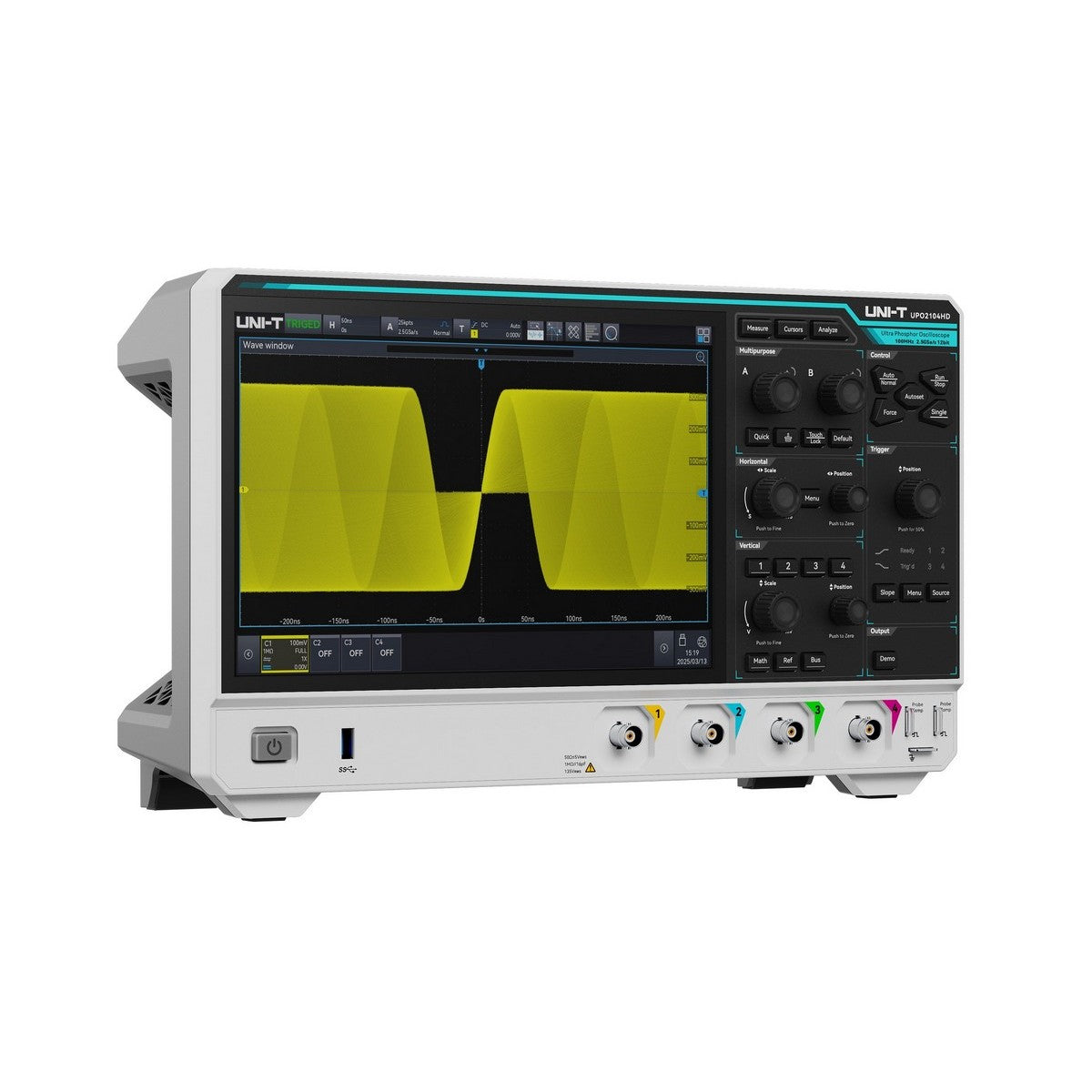

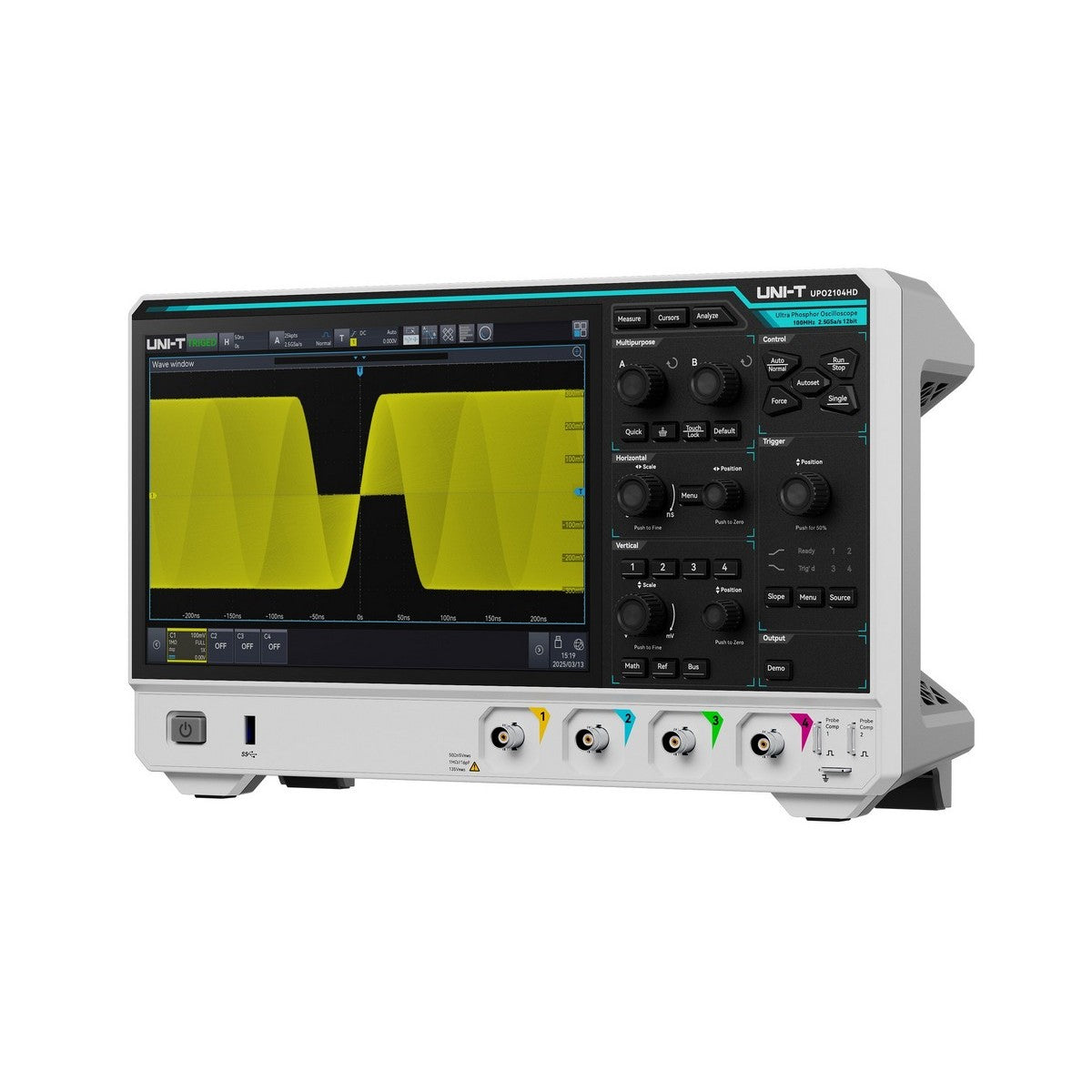

Osciloscopio de alta resolución UPO2104HD de 100 MHz, 4 canales y 12 bits
Download
Download
El UNI-T UPO2104HD es un osciloscopio de almacenamiento digital de alta resolución de 12 bits, cuatro canales y 100 MHz, construido sobre la arquitectura ADC nativa **R12™** de UNI-T, diseñado para el desarrollo de sistemas embebidos, electrónica de potencia, diseño analógico y depuración de señales mixtas.
Con una tasa de muestreo en tiempo real de 2.5 GSa/s, 100 Mpts de memoria de adquisición estándar, mapeo de forma de onda Ultra Phosphor 3.0 de hasta 1,000,000 wfms/s en modo Secuencia, una pantalla multitáctil capacitiva de 10.1 pulgadas, control remoto por WebServer integrado y análisis FFT mejorado hasta 4 Mpts, el UPO2104HD combina seis instrumentos de banco esenciales en una sola plataforma: osciloscopio, analizador de espectro, voltímetro digital, frecuencímetro de hardware, analizador de protocolos y analizador de potencia opcional.
Para el desarrollo embebido, el diseño de fuentes de alimentación conmutadas, la validación de potencia multirraíl y la I+D de uso general donde la resolución de medición importa más que el ancho de banda bruto, el UPO2104HD ofrece **4,096 niveles verticales a todo el ancho de banda de 100 MHz** sin promediado de resolución mejorada ni penalizaciones en la tasa de muestreo. Cuatro canales analógicos permiten la observación simultánea de nodos de conmutación, señales de control de puerta (gate-drive), rieles de salida y circuitos de control, mientras que nueve decodificadores de protocolo estándar, 56 mediciones automáticas, pruebas de máscara por hardware, disparo por zona (zone triggering) y el análisis de potencia opcional de 12 parámetros proporcionan un flujo de trabajo completo para la puesta en marcha de hardware, depuración de protocolos y validación de convertidores de potencia en un solo instrumento.
-
Ancho de banda de 100 MHz, 4 canales analógicos — Adquisición de cuatro canales con ancho de banda de 100 MHz, tasa de muestreo en tiempo real de 2.5 GSa/s y 100 Mpts de profundidad de memoria estándar. La adquisición nativa de 12 bits preserva 4,096 niveles verticales en todo el ancho de banda sin necesidad de promediado de resolución mejorada ni compromisos en la tasa de muestreo.
-
ADC nativo de 12 bits R12™ — La arquitectura R12™ de UNI-T ofrece una resolución real de 12 bits a ancho de banda y tasa de muestreo completos, proporcionando dieciséis veces la resolución vertical de los osciloscopios convencionales de 8 bits para mediciones de señales de bajo nivel, rizado (ripple) y analógicas de precisión.
-
Ultra Phosphor 3.0 — Hasta 1,000,000 wfms/s — Adquisición de alta velocidad con tasas de actualización de forma de onda continuas de hasta 250,000 wfms/s y el modo Secuencia alcanzando 1,000,000 wfms/s. La gradación de intensidad de 256 niveles expone fallos inusuales, violaciones de temporización y eventos intermitentes que los osciloscopios convencionales a menudo pasan por alto.
-
100 Mpts de memoria estándar — La memoria de adquisición profunda captura eventos de larga duración manteniendo la tasa de muestreo completa, soportando análisis de transitorios extendidos, secuencias de inicio, operación en modo ráfaga y depuración de protocolos sin sacrificar la resolución temporal.
-
Seis instrumentos en uno — Osciloscopio, analizador de espectro FFT mejorado, voltímetro digital, frecuencímetro de hardware, analizador de protocolos y suite de análisis de potencia opcional de 12 parámetros consolidan múltiples instrumentos de laboratorio en una sola plataforma.
-
Nueve decodificadores de protocolo estándar — Decodificación de RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT y Audio con disparo integrado, búsqueda de eventos y análisis sensible al protocolo incluidos de forma estándar sin activación de licencia.
-
FFT mejorada y mediciones avanzadas — FFT estándar de 4 Mpts, visualización de cascada (waterfall), 56 mediciones automáticas con estadísticas, pruebas de máscara por hardware, disparo por zona y procesamiento de resolución mejorada ERES de hasta 4 bits.
-
Pantalla táctil capacitiva de 10.1 pulgadas — Pantalla multitáctil de 1280 × 800 con funciones de pellizcar para hacer zoom, arrastrar, selección rectangular, navegación por gestos, además de soporte simultáneo para ratón y teclado.
-
WebServer, SCPI y conectividad moderna — USB Host, USB Device, LAN, HDMI, EXT Trigger, AUX Out, WebServer integrado y control remoto SCPI estándar soportan pruebas automatizadas y operación del instrumento basada en navegador.
ADC nativo de 12 bits R12™ — Resolución completa a ancho de banda completo
El UPO2104HD está construido sobre la arquitectura ADC nativa de 12 bits R12™ de UNI-T, ofreciendo 4,096 niveles de cuantificación en todo el ancho de banda de 100 MHz a la tasa de muestreo completa de 2.5 GSa/s. A diferencia de los osciloscopios que dependen del promediado de resolución mejorada para optimizar el rendimiento vertical, R12™ mantiene el ancho de banda completo, la tasa de muestreo y el rendimiento de adquisición sin procesamiento matemático ni compromisos en la adquisición.
Para la electrónica de potencia, el desarrollo embebido, el diseño analógico de precisión y la caracterización de sensores, la resolución vertical adicional revela rizado, artefactos de conmutación y comportamientos analógicos de baja amplitud que los osciloscopios convencionales de 8 bits a menudo ocultan en el ruido de cuantificación.
Ultra Phosphor 3.0 — Hasta 1,000,000 de formas de onda por segundo
Ultra Phosphor 3.0 combina una adquisición de alta velocidad con un mapeo de intensidad en escala de grises de 256 niveles para revelar el comportamiento intermitente de las formas de onda en tiempo real. La adquisición continua alcanza 250,000 wfms/s, mientras que el modo Secuencia aumenta el rendimiento de captura a 1,000,000 wfms/s para eventos cualificados por disparo.
El motor de adquisición combina alta sensibilidad de disparo, bajo jitter de disparo y disparo por zona por hardware para aislar eventos no repetitivos. La persistencia de forma de onda graduada por densidad hace visibles fallos (runts), glitches, violaciones de temporización y errores de protocolo intermitentes mucho antes de que se conviertan en fallos reproducibles.
Seis instrumentos en una plataforma
El UPO2104HD integra seis instrumentos de laboratorio en una plataforma de banco: osciloscopio de alta resolución, analizador de espectro FFT mejorado, voltímetro digital, frecuencímetro de hardware, analizador de protocolos y suite de análisis de potencia opcional.
Con cuatro canales analógicos disponibles para cada motor de medición, los usuarios pueden realizar validación de potencia multirraíl, correlación de protocolos, análisis de espectro y mediciones de forma de onda de precisión simultáneamente sin cambiar de instrumento ni reconectar sondas.
Memoria profunda — 100 Mpts estándar
El UPO2104HD incluye 100 Mpts de memoria de adquisición como equipamiento estándar. A la tasa de muestreo completa de 2.5 GSa/s, esto proporciona aproximadamente 40 ms de adquisición continua a resolución completa, permitiendo capturar secuencias completas de inicio, eventos de recuperación de fallos, ráfagas de comunicación y comportamiento de transitorios largos en una sola adquisición.
Combinado con la grabación ininterrumpida de hasta 125,000 cuadros de forma de onda, pruebas de máscara por hardware y procesamiento de resolución mejorada, la arquitectura de memoria profunda permite a los ingenieros analizar eventos extendidos sin sacrificar la resolución temporal.
Nueve decodificadores de protocolo incluidos de forma estándar
Nueve decodificadores de protocolo de bus serie se incluyen con cada UPO2104HD: RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT y Audio.
Cada protocolo soporta disparo por hardware, decodificación, listas de eventos buscables y correlación analógica sincronizada. Los ingenieros pueden alinear el tráfico del protocolo decodificado directamente con las formas de onda analógicas, simplificando el análisis de la causa raíz de los fallos de comunicación causados por perturbaciones en la fuente de alimentación, problemas de integridad de señal o violaciones de temporización. Todas las opciones de protocolo están incluidas de forma estándar sin compras de licencias adicionales.
Análisis de potencia opcional de 12 parámetros
El paquete de análisis de potencia opcional amplía el UPO2104HD con doce mediciones especializadas en electrónica de potencia, incluyendo calidad de potencia, análisis de armónicos, armónicos de corriente, RDS(on), pérdidas de conmutación, slew rate, área de operación segura (SOA), análisis de modulación, rizado de salida, tiempo de inicio y apagado, respuesta transitoria y eficiencia.
El análisis integrado elimina la necesidad de post-procesamiento externo, permitiendo a los diseñadores pasar directamente de la adquisición de forma de onda a las mediciones de ingeniería durante el desarrollo y validación de convertidores conmutados.
Analizador de espectro FFT mejorado — Hasta 4 Mpts
La FFT mejorada integrada proporciona un análisis en el dominio de la frecuencia utilizando una longitud de FFT de hasta 4 Mpts con visualización en cascada, múltiples vistas de traza y funciones de marcador automáticas o manuales.
Los ingenieros pueden identificar rápidamente armónicos de conmutación, spurs de reloj, fuentes de EMI y artefactos espectrales directamente en el osciloscopio sin transferir datos de forma de onda a software externo, agilizando la investigación de pre-cumplimiento y la depuración de dominio mixto.
Mediciones automáticas, estadísticas y pruebas de máscara
Cincuenta y seis mediciones automáticas operan continuamente en todos los canales con análisis estadístico, histogramas, gráficos de tendencia y pantallas instantáneas. Los algoritmos de amplitud mejorados mejoran la precisión de la medición en ráfagas y formas de onda complejas donde los motores de medición convencionales a menudo producen resultados engañosos.
Las pruebas de máscara aceleradas por hardware proporcionan una validación rápida de pasa/no pasa para pruebas de producción, verificación de diseño y pruebas de estabilidad de larga duración.
Interfaz táctil de 10.1 pulgadas con conectividad WebServer

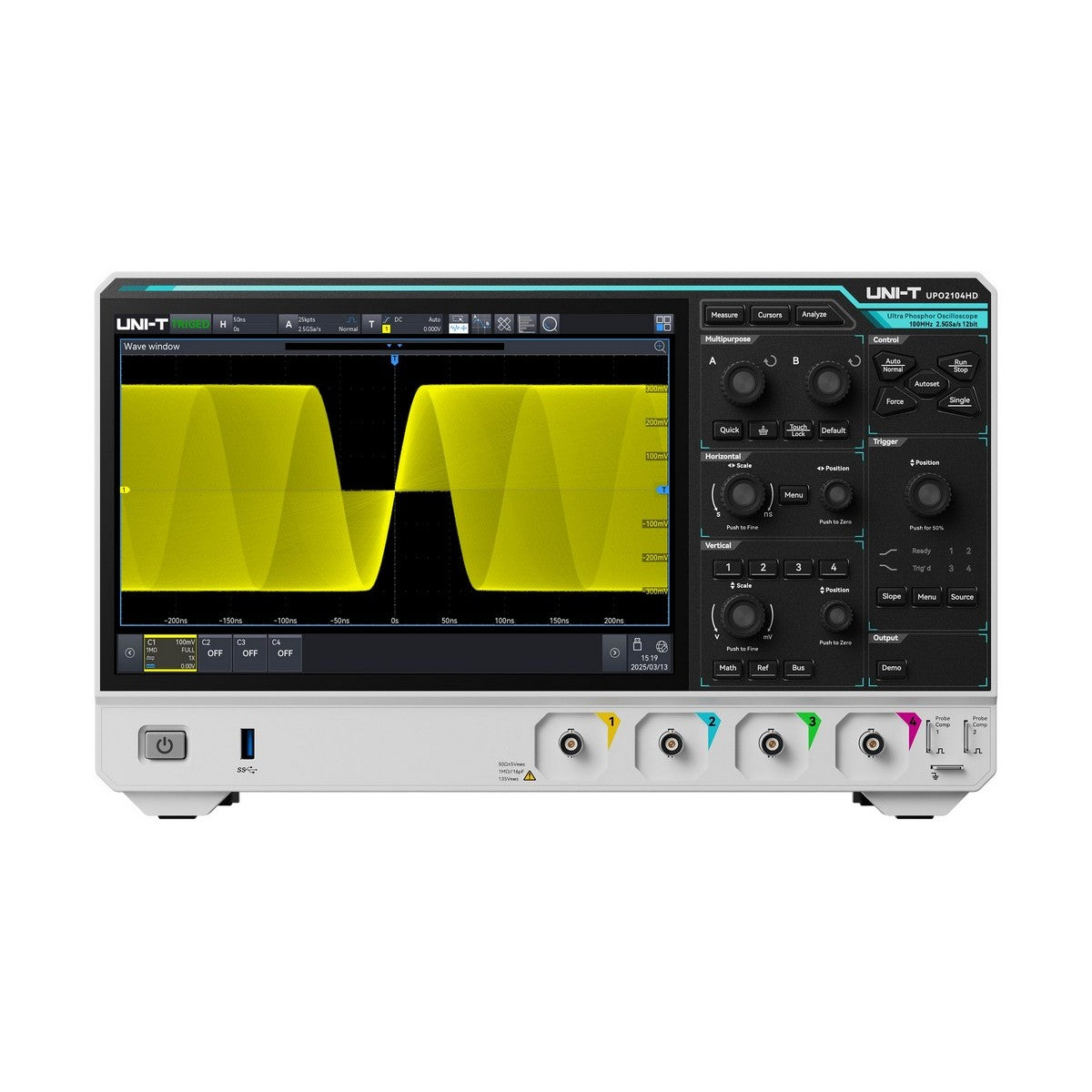

El UPO2104HD cuenta con una pantalla multitáctil capacitiva de 10.1 pulgadas y 1280 × 800 que soporta gestos de pellizcar, arrastrar, zoom, dibujo de rectángulos y navegación de formas de onda, junto con los controles tradicionales del panel frontal. El funcionamiento con ratón y teclado se soporta simultáneamente.

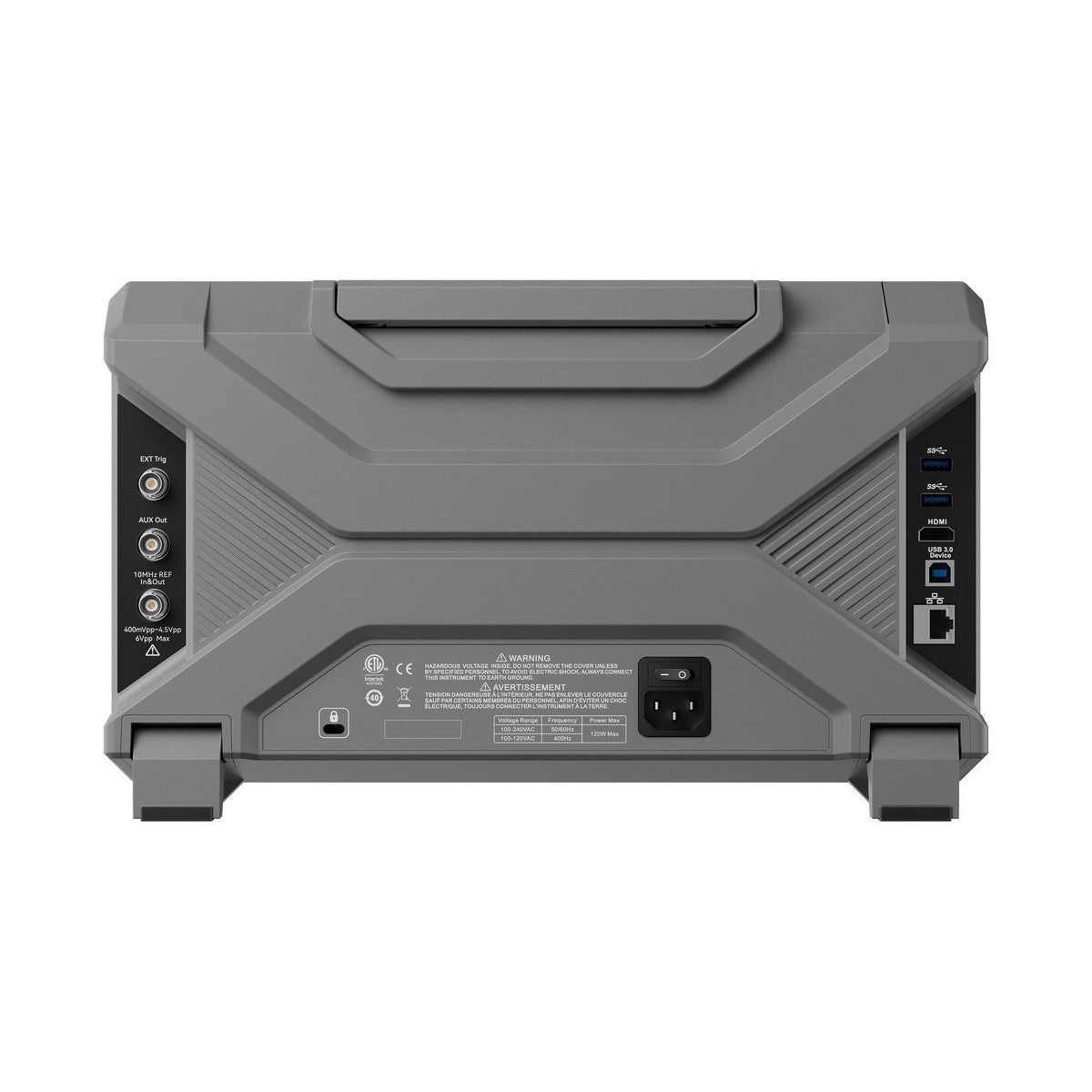

La conectividad incluye USB Host, USB Device, LAN, HDMI, EXT Trigger, AUX Out y control remoto SCPI estándar. El WebServer integrado permite la operación basada en navegador desde PCs o dispositivos móviles sin instalación de software adicional, haciendo que el UPO2104HD sea igualmente adecuado para bancos de laboratorio y entornos de prueba automatizados.
Especificaciones
| Ancho de banda | 100 MHz |
| Canales | 4 Analógicos |
| Tasa de muestreo | 2.5 GSa/s |
| Resolución vertical | 12 bits (R12™ nativo) |
| Profundidad de memoria | 100 Mpts |
| Tasa de captura | 1,000,000 wfms/s (modo secuencia) |
| Pantalla | Pantalla táctil capacitiva de 10.1 pulgadas, 1280×800 |
| Pantalla táctil | Sí |
| Modos de disparo | Borde, ancho de pulso, video, rampa, runt, sobre-amplitud, retardo, tiempo de espera, duración, setup/hold, N-ésimo borde, patrón de código |
| Disparo por zona | Sí — 2 zonas, debe intersectar / no debe intersectar |
| Decodificación de protocolo (estándar) | RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, Audio |
| FFT incorporada | Sí — hasta 4 Mpts, 0 a 1.25 GHz, 4 trazas, cascada |
| Análisis de potencia incorporado | Opcional — 12 parámetros |
| Analizador de espectro incorporado | Sí (FFT estándar) |
| Voltímetro digital | 4 dígitos; CC, CA RMS, CA+CC RMS |
| Frecuencímetro | Hardware de 7 dígitos |
| Mediciones automáticas | 56 con estadísticas, histograma y tendencia |
| ERES (Resolución mejorada) | Hasta 4 bits |
| Prueba de máscara | Acelerada por hardware |
| Grabación de forma de onda | Hasta 125,000 cuadros; exportación USB |
| Interfaz | USB Host / USB Device / LAN / EXT Trig / AUX Out / HDMI |
| Control remoto | SCPI estándar; WebServer incorporado (acceso por navegador) |
| Cumplimiento RoHS | Sí |
| Certificaciones | CE, cETLus |
Descargas
Opciones y accesorios
Incluido con el instrumento
- Osciloscopio UPO2104HD
- 4 × sondas pasivas (conmutable 1:1 / 10:1, ancho de banda adaptado al instrumento)
- Cable USB (USB-A a USB-B)
- Cable de alimentación (apropiado para la región)
- Guía de inicio rápido
- Certificado de calibración de fábrica
Accesorios recomendados
- UPO2000HD-PWR — activación opcional del paquete de análisis de potencia de 12 parámetros
- UT-P07A — sonda pasiva de 500 MHz para aplicaciones de mayor ancho de banda
- UT-P20, UT-P21, UT-V23 — sondas pasivas de alto voltaje
- UT-P30, UT-P31, UT-P32, UT-P33 — sondas diferenciales para mediciones flotantes
- UT-P40, UT-P41, UT-P42, UT-P43, UT-P44 — sondas de corriente para mediciones de etapa de potencia y pérdidas de conmutación
- UT-ISOT — transformador de aislamiento para mediciones seguras alimentadas por la red
- UT-M13X — placa de demostración de osciloscopio para práctica de decodificación de protocolos y módulos de plan de estudios
¿Necesita un ancho de banda o conteo de canales diferente?
Vea también: UPO2074HD, UPO2102HD, UPO2072HD.
Preguntas frecuentes
¿Qué protocolos se incluyen con el UPO2104HD?
La decodificación de RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT y Audio se incluye de forma estándar sin coste adicional. Los nueve protocolos soportados están disponibles desde el primer momento; no se requieren licencias opcionales ni desbloqueos temporales.
¿Cuál es la ventaja de la resolución nativa de 12 bits?
Un ADC de 12 bits proporciona 4,096 niveles verticales en comparación con los 256 de un osciloscopio de 8 bits, lo que supone dieciséis veces más detalle. Esto revela pequeñas señales montadas sobre otras mayores, reduce el ruido de cuantificación y mejora la precisión de la medición en señales de baja amplitud como el rizado de fuentes de alimentación, salidas de sensores y circuitos analógicos de precisión. R12™ mantiene la resolución de 12 bits a todo el ancho de banda y tasa de muestreo, sin promediado ERES ni compromiso en la tasa de muestreo.
¿Puedo añadir análisis de fuente de alimentación?
Sí. El paquete de análisis de potencia opcional añade 12 mediciones: calidad de potencia, análisis de armónicos, armónicos de corriente, RDS(on), pérdidas de conmutación, slew rate, área de operación segura (SOA), análisis de modulación, rizado de salida, tiempo de inicio/apagado, respuesta transitoria y eficiencia energética. La activación UPO2000HD-PWR desbloquea el paquete en cualquier osciloscopio de la serie UPO2000HD.
¿Cómo se maneja la pantalla táctil en el uso diario de laboratorio?
La pantalla multitáctil capacitiva de 10.1 pulgadas soporta gestos de pellizcar, arrastrar, zoom, dibujo de rectángulos y edición, además de los mandos tradicionales y las teclas de un toque del panel frontal. El uso de ratón y teclado está soportado en paralelo. Para entornos de laboratorio donde estudiantes o ingenieros utilizan el instrumento frecuentemente, el conjunto de gestos resulta familiar por los dispositivos de consumo; para flujos de trabajo tipo producción donde se prefieren los controles físicos, el panel frontal sigue cumpliendo su función tradicional.
¿Cómo se compara el UPO2104HD con los osciloscopios de 8 bits con ancho de banda similar?
El ADC de 12 bits ofrece 16 veces la resolución vertical de un osciloscopio de 8 bits al mismo ancho de banda, sin promediado ERES ni compensaciones en la tasa de muestreo. Las señales de baja amplitud (rizado de conmutación, salidas de sensores, circuitos analógicos de precisión) que los osciloscopios de 8 bits aplastan convirtiéndolas en ruido de cuantización, se muestran claramente en la pantalla de 12 bits. Para trabajos de precisión analógica y validación de convertidores de conmutación, la ventaja de resolución es estructural, no una comparación de marketing.
¿Es el firmware actualizable en campo?
Sí. Las actualizaciones de firmware son gratuitas durante toda la vida útil del producto y se instalan a través de una unidad USB o transferencia por LAN. Las licencias opcionales (como el paquete de análisis de potencia) no tienen fecha de caducidad.
¿Se puede controlar el instrumento desde un PC o un navegador?
Ambos. SCPI es compatible de forma estándar a través de dispositivo USB o LAN para scripts de prueba automatizados y software de gestión de instrumentos en el PC. El servidor web integrado permite el control directo basado en navegador desde un PC o dispositivo móvil en la misma red, sin necesidad de instalar software en el PC.
Parte de la serie de osciloscopios UPO2000HD. Todos los modelos comparten el ADC nativo de 12 bits R12™, tasa de muestreo de 2.5 GSa/s, memoria de 100 Mpts, adquisición Ultra Phosphor 3.0 y 9 decodificadores de protocolo estándar. Las opciones de ancho de banda abarcan 70 / 100 / 200 MHz; las opciones de canales son de 2 y 4 canales. Consulte la página de la serie para comparar configuraciones.
