Registrador de datos multiparamétrico de 8 canales | Temperatura RTD Presión 4-20mA 0-5V Voltaje con RS485 & Ethernet
Notas del producto:
También hay opciones y configuraciones personalizadas disponibles. Por favor, contáctenos si necesita ayuda con su aplicación específica.
Las unidades base suelen estar en stock. Las configuraciones personalizadas se enviarán directamente desde el fabricante. Por favor, permita de 10 a 15 días hábiles para el procesamiento y envío del pedido.

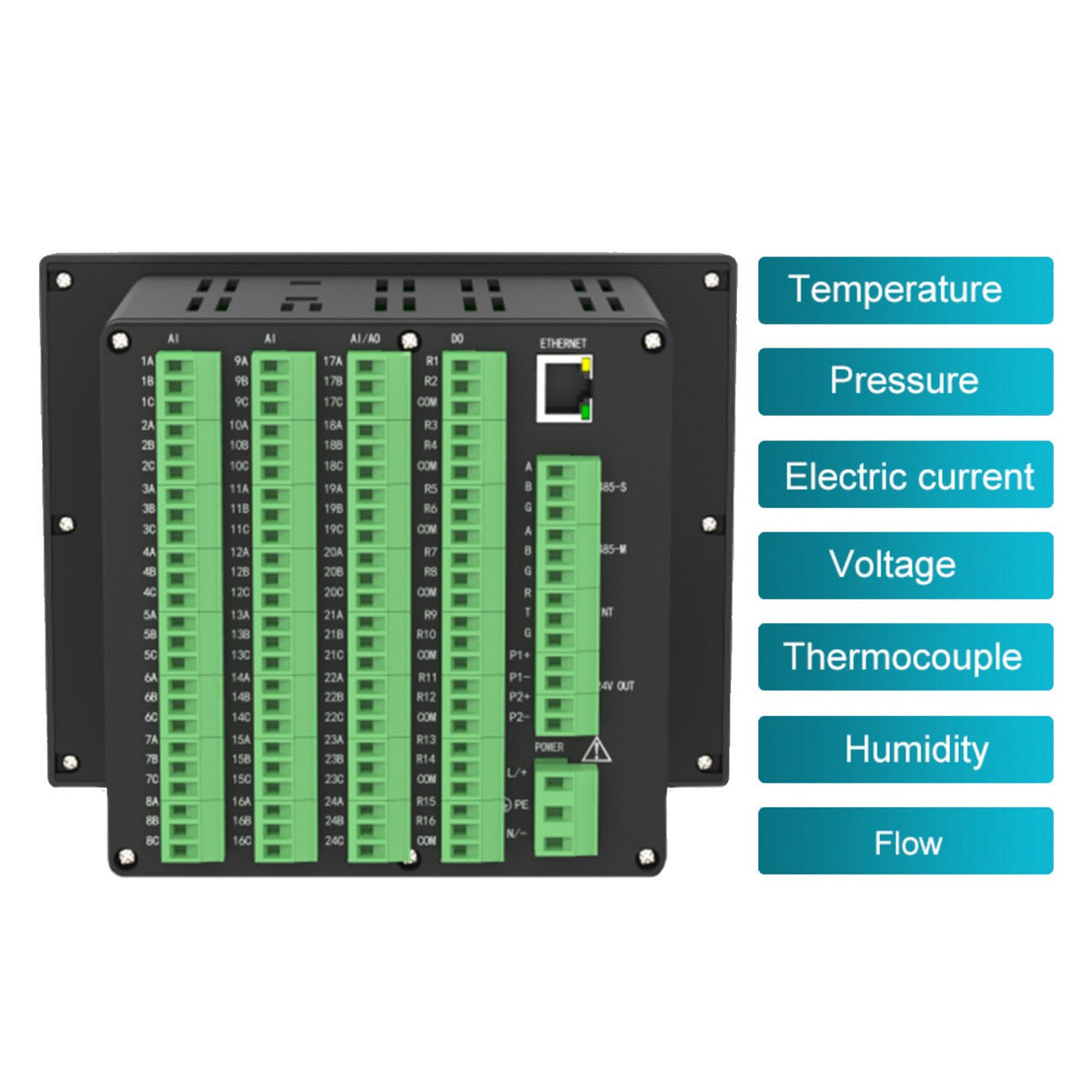

La unidad base incluye 8 entradas, 2 salidas de relé, 2 salidas de alimentador, entrada de alimentación de 24 VCA, salida RS485 y comunicación Ethernet.
Descargar
Descargar
Monitoree y registre hasta 6 variables de proceso desde un solo dispositivo.
El SPGT72R acepta entradas aisladas de corriente (4–20 mA), tensión, RTD y termopar en hasta 6 canales, lo que lo hace igualmente adecuado para sistemas HVAC, líneas de procesos industriales, estaciones de monitoreo ambiental y entornos de laboratorio.

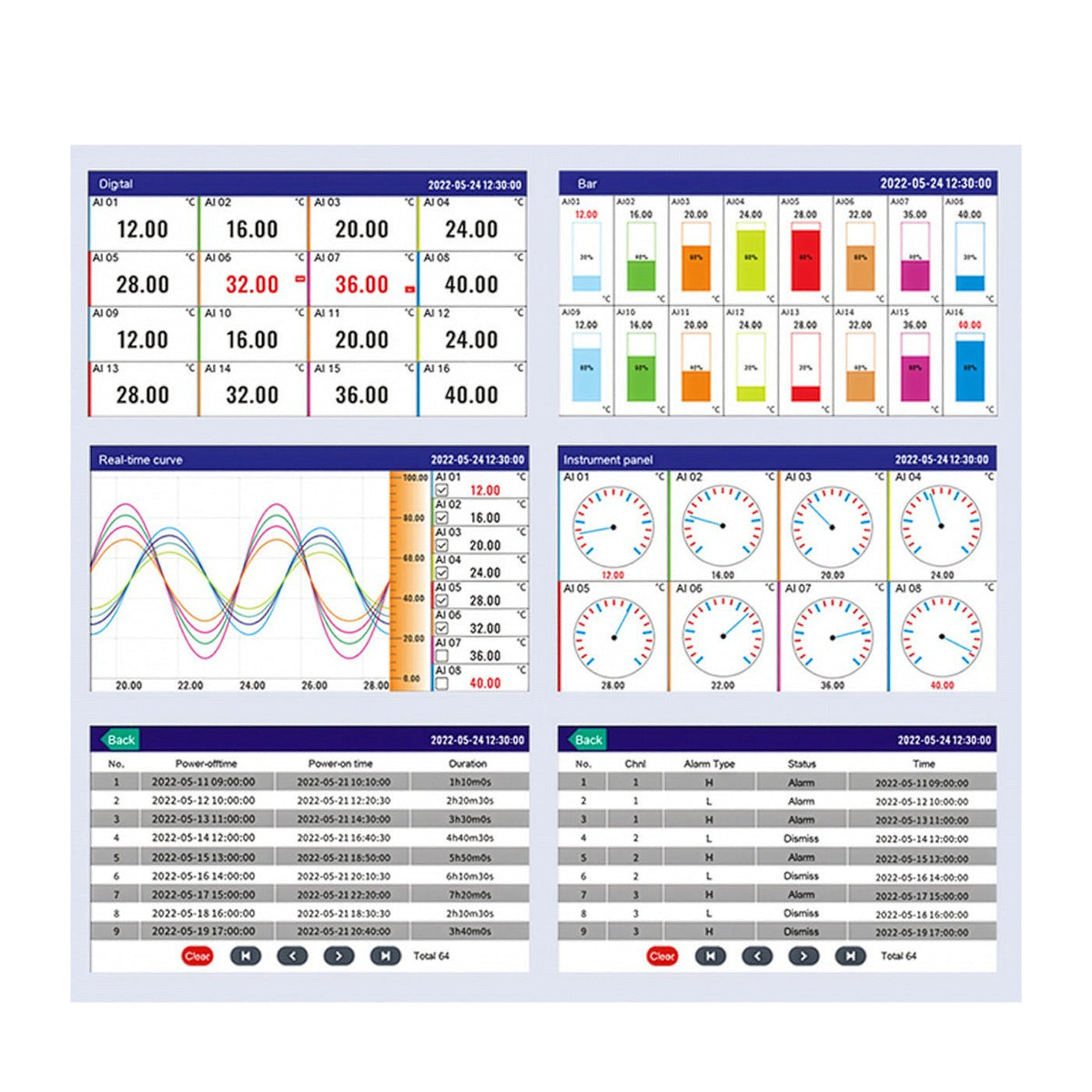

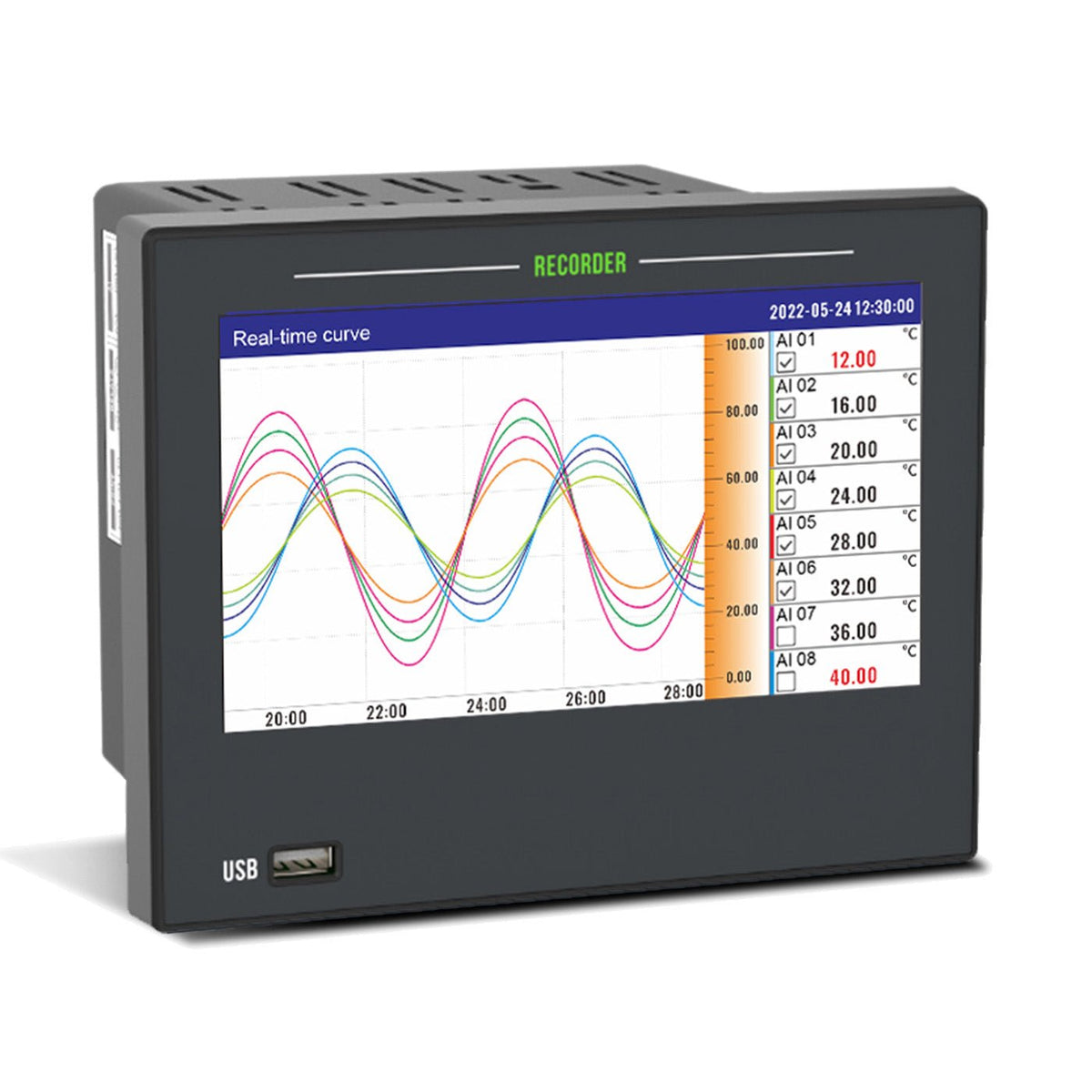

Una pantalla táctil a color de 7 pulgadas muestra datos en tiempo real en la vista de lectura digital, gráfico de barras o gráfico de tendencias que elija, sin necesidad de una computadora portátil para comprobar el estado de un vistazo. Con una frecuencia de muestreo de 1 segundo, el SPSGT72R captura condiciones de cambio rápido que los registradores más lentos pasan por alto.
- 1–6 canales de entrada aislados — corriente (4–20 mA), tensión, RTD, termopar
- Pantalla táctil a color de 7" con modos de visualización digital, gráfico de barras y gráfico de tendencias
- Frecuencia de muestreo de 1 segundo para la captura de datos de alta resolución
- Salidas de relé de alarma para el control de procesos basado en umbrales
- 1–8 canales de salida analógica de 4–20 mA para la integración con controladores posteriores o sistemas BAS/SCADA
- Interfaces USB, RS-485 y Ethernet — el almacenamiento USB admite hasta 32 GB
- Caja para montaje en riel DIN o en panel adecuada para la instalación en armarios de control
Aplicaciones
- Automatización de edificios
- Comisionamiento de HVAC
- Fabricación de procesos
- Agua/Aguas residuales
- Petróleo y gas
- Procesamiento de alimentos
- Instalaciones de investigación
Especificaciones
| Artículo | Descripción |
|---|---|
| Dimensiones | 187 × 147 × 145 mm (an. × al. × pr.), orificio de montaje 138 × 138 mm |
| Peso neto | 1100 g |
| Pantalla | LCD táctil a color de 7 pulgadas, resolución de 800 × 480 |
| Canales* | Hasta 32 entradas analógicas universales |
| Precisión | 0.2% F.S. |
| Período de muestreo | 1 segundo |
| Alarma* | Hasta 16 relés normalmente abiertos, 250 VCA 3 A, 30 VCC 3 A (carga resistiva) |
| Transmisor* | Hasta 8 salidas de transmisión, 4–20 mA con carga ≤750 Ω, precisión 0.2% |
| Salida de 24 VCC | 2 salidas de 24 VCC ±10%, corriente total ≤120 mA |
| RS485 | Interfaz de comunicación RS485, protocolo Modbus RTU |
| Ethernet* | Puerto RJ45 10/100Base-T, protocolo Modbus TCP (≤3 conexiones) |
| USB | USB 2.0, admite unidad USB de hasta 32 GB |
| Micropresora* | Interfaz de micropresora TTL |
| Fuente de alimentación | 100–240 VCA 50 Hz o 24 VCC ±10% (protección de polaridad inversa), ≤20 W |
| Tiempo de precalentamiento | 30 minutos |
| Entorno de trabajo | Temperatura: -10 a 60 °C, Humedad: 0 a 85% HR (sin condensación) |
| Transitorios rápidos EMC | Fuente de alimentación 2000 V, señal 1000 V |
| ESD | Contacto 4000 V, aire 8000 V |
| Tensión de soportar | CA 220 V: 1500 V (terminal a tierra) CC 24 V: 500 V (terminal a tierra), 1000 V (entre terminales) |
| Resistencia de aislamiento | CA 220 V: 500 V 20 MΩ CC 24 V: 100 V 5 MΩ |
| Intervalo de registro | 1 s, 2 s, 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 5 min, 10 min, 30 min, 1 h |
| Memoria de datos | 64 MB, hasta 900,000 registros |
| Duración de registro | 32 canales a intervalo de 1 segundo, hasta 10 días, almacenamiento cíclico con sobreescritura |
| Otros registros | 256 registros de alarmas, registros del interruptor de alimentación, registros de operación, almacenamiento circular |
| Instalación | Montaje en panel, uso en interiores, protección del panel frontal IP65 |
* Funciones opcionales
Descargas
No se ha podido cargar la disponibilidad de recogida
Información del producto
Información del producto
Monitoree y registre hasta 6 variables de proceso desde un solo dispositivo.
El SPGT72R acepta entradas aisladas de corriente (4–20 mA), tensión, RTD y termopar en hasta 6 canales, lo que lo hace igualmente adecuado para sistemas HVAC, líneas de procesos industriales, estaciones de monitoreo ambiental y entornos de laboratorio.
Una pantalla táctil a color de 7 pulgadas muestra datos en tiempo real en la vista de lectura digital, gráfico de barras o gráfico de tendencias que elija, sin necesidad de una computadora portátil para comprobar el estado de un vistazo. Con una frecuencia de muestreo de 1 segundo, el SPSGT72R captura condiciones de cambio rápido que los registradores más lentos pasan por alto.
- 1–6 canales de entrada aislados — corriente (4–20 mA), tensión, RTD, termopar
- Pantalla táctil a color de 7" con modos de visualización digital, gráfico de barras y gráfico de tendencias
- Frecuencia de muestreo de 1 segundo para la captura de datos de alta resolución
- Salidas de relé de alarma para el control de procesos basado en umbrales
- 1–8 canales de salida analógica de 4–20 mA para la integración con controladores posteriores o sistemas BAS/SCADA
- Interfaces USB, RS-485 y Ethernet — el almacenamiento USB admite hasta 32 GB
- Caja para montaje en riel DIN o en panel adecuada para la instalación en armarios de control
Aplicaciones
- Automatización de edificios
- Comisionamiento de HVAC
- Fabricación de procesos
- Agua/Aguas residuales
- Petróleo y gas
- Procesamiento de alimentos
- Instalaciones de investigación
Especificaciones
| Artículo | Descripción |
|---|---|
| Dimensiones | 187 × 147 × 145 mm (an. × al. × pr.), orificio de montaje 138 × 138 mm |
| Peso neto | 1100 g |
| Pantalla | LCD táctil a color de 7 pulgadas, resolución de 800 × 480 |
| Canales* | Hasta 32 entradas analógicas universales |
| Precisión | 0.2% F.S. |
| Período de muestreo | 1 segundo |
| Alarma* | Hasta 16 relés normalmente abiertos, 250 VCA 3 A, 30 VCC 3 A (carga resistiva) |
| Transmisor* | Hasta 8 salidas de transmisión, 4–20 mA con carga ≤750 Ω, precisión 0.2% |
| Salida de 24 VCC | 2 salidas de 24 VCC ±10%, corriente total ≤120 mA |
| RS485 | Interfaz de comunicación RS485, protocolo Modbus RTU |
| Ethernet* | Puerto RJ45 10/100Base-T, protocolo Modbus TCP (≤3 conexiones) |
| USB | USB 2.0, admite unidad USB de hasta 32 GB |
| Micropresora* | Interfaz de micropresora TTL |
| Fuente de alimentación | 100–240 VCA 50 Hz o 24 VCC ±10% (protección de polaridad inversa), ≤20 W |
| Tiempo de precalentamiento | 30 minutos |
| Entorno de trabajo | Temperatura: -10 a 60 °C, Humedad: 0 a 85% HR (sin condensación) |
| Transitorios rápidos EMC | Fuente de alimentación 2000 V, señal 1000 V |
| ESD | Contacto 4000 V, aire 8000 V |
| Tensión de soportar | CA 220 V: 1500 V (terminal a tierra) CC 24 V: 500 V (terminal a tierra), 1000 V (entre terminales) |
| Resistencia de aislamiento | CA 220 V: 500 V 20 MΩ CC 24 V: 100 V 5 MΩ |
| Intervalo de registro | 1 s, 2 s, 5 s, 10 s, 15 s, 30 s, 1 min, 2 min, 5 min, 10 min, 30 min, 1 h |
| Memoria de datos | 64 MB, hasta 900,000 registros |
| Duración de registro | 32 canales a intervalo de 1 segundo, hasta 10 días, almacenamiento cíclico con sobreescritura |
| Otros registros | 256 registros de alarmas, registros del interruptor de alimentación, registros de operación, almacenamiento circular |
| Instalación | Montaje en panel, uso en interiores, protección del panel frontal IP65 |
* Funciones opcionales
