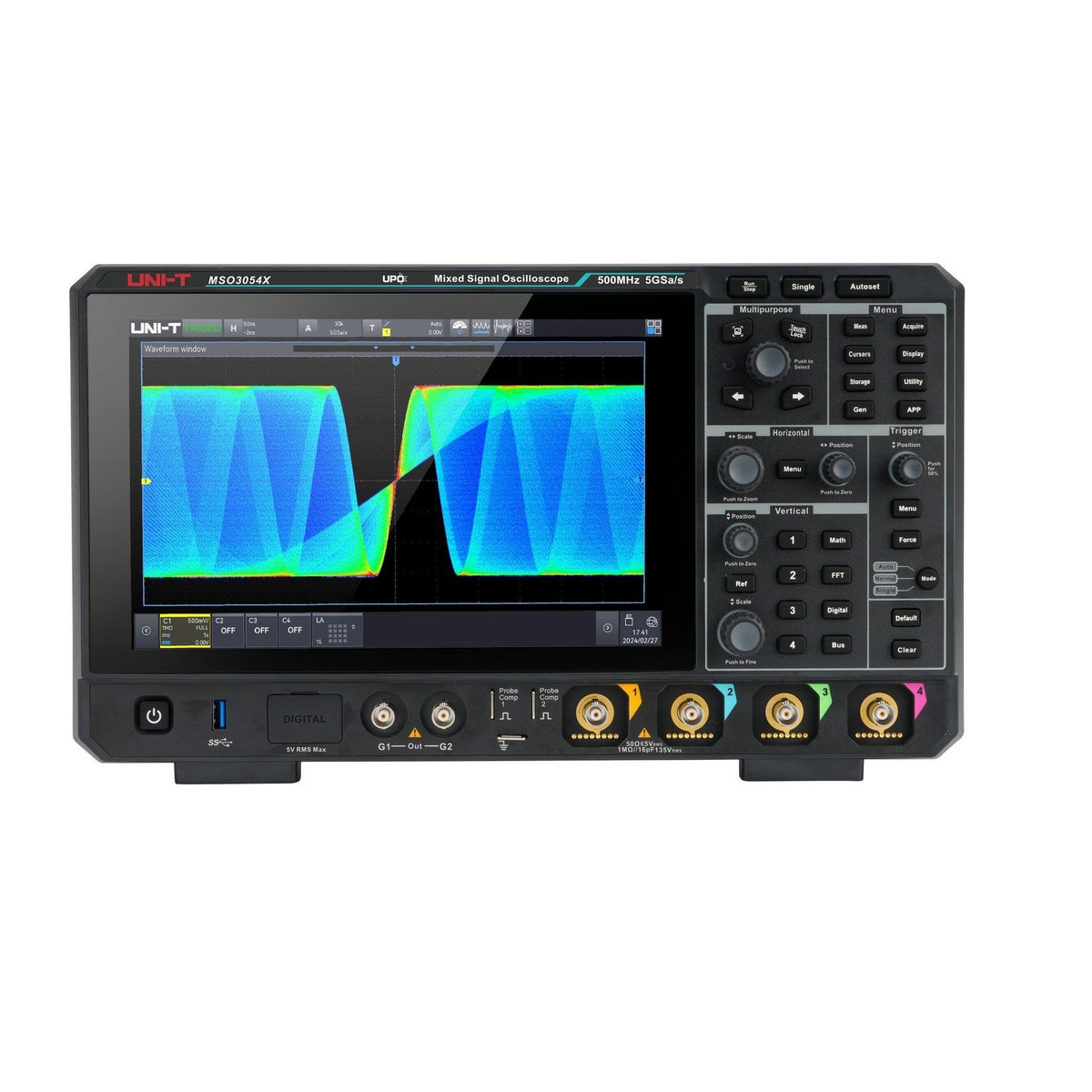

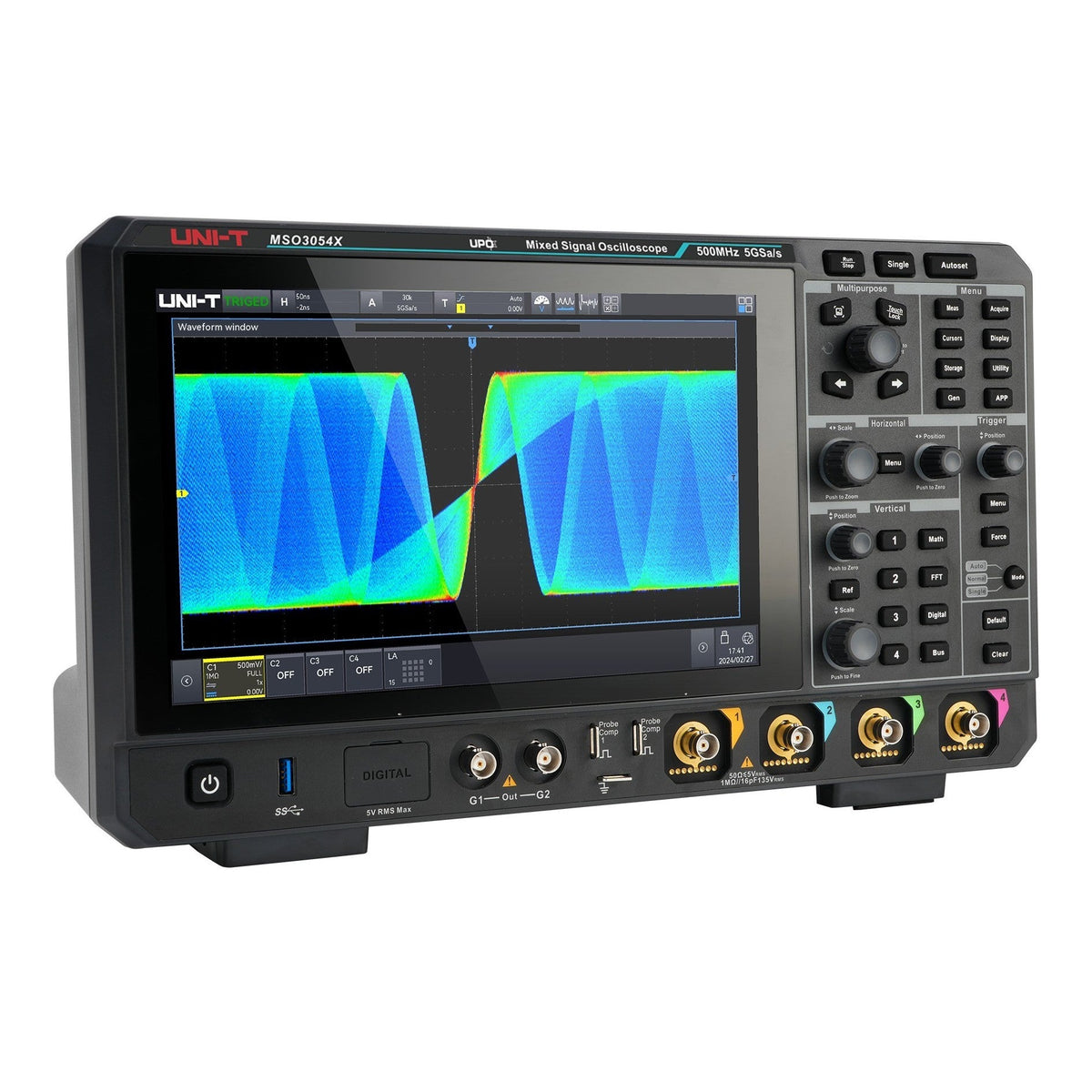

El MSO3054X es un osciloscopio de señal mixta de cuatro canales y 500 MHz.

Con una tasa de muestreo en tiempo real de 5 GSa/s, 500 Mpts de memoria de adquisición, 16 canales de analizador lógico (con la sonda opcional UT-M15) y mapeo de forma de onda Ultra Phosphor 3.0 de hasta 2,000,000 wfms/s en modo secuencial, el MSO3054X consolida nueve instrumentos de banco en una unidad con pantalla táctil capacitiva multitáctil de 10.1 pulgadas: osciloscopio, analizador lógico, AWG, analizador de espectro, DVM, frecuencímetro, analizador de protocolos, diagrama de Bode y analizador de potencia.

Para el diseño de electrónica de potencia de gran ancho de banda, la validación de señales mixtas en silicio MCU y FPGA más rápido, la caracterización de convertidores de conmutación en el nivel de los 100 MHz y la consolidación de laboratorios pequeños en múltiples categorías de instrumentos, el MSO3054X es el producto estrella de la línea MSO3000X. El tiempo de subida calculado es ≤0.7 ns, lo suficientemente rápido como para resolver los flancos de subida en dispositivos de conmutación de banda ancha (GaN, SiC) y el contenido de tiempo de subida de señales digitales de alta velocidad donde los osciloscopios de 350 MHz comienzan a redondear esquinas. El conjunto de decodificación de 12 protocolos se extiende a los buses serie aeroespaciales (MIL-STD-1553B, ARINC 429, Manchester) para trabajos en fase de diseño en aviónica, electrónica de defensa y sistemas de instrumentación.

• Ancho de banda de 500 MHz, 4 canales analógicos — Adquisición de cuatro canales de hasta 500 MHz con tasa de muestreo de 5 GSa/s (intercalado) y un tiempo de subida calculado de ≤0.7 ns, lo suficientemente rápido como para capturar el contenido del flanco de subida en dispositivos de conmutación GaN y SiC, interfaces digitales de alta velocidad y análisis de integridad de señal de ancho de banda completo.
• Profundidad de memoria de 500 Mpts — Memoria profunda estándar en los cuatro canales para ventanas de captura prolongadas sin sacrificar la tasa de muestreo.
• Tecnología de visualización Ultra Phosphor 3.0 — Persistencia en escala de grises de 256 niveles con mapeo paralelo FPGA; hasta 800,000 wfms/s estándar, 2,000,000 wfms/s en modo secuencial.
• Nueve instrumentos en uno — Osciloscopio, analizador lógico de 16 canales (sonda opcional), AWG (opcional), analizador de espectro de 1.25 GHz, DVM de 4 dígitos, frecuencímetro de hardware de 7 dígitos, analizador de protocolos, diagrama de Bode (con AWG) y analizador de potencia de seis mediciones (opcional).
• Decodificación de protocolos estándar — RS-232/422/485/UART, I²C y SPI incluidos de serie.
• Decodificación de protocolos opcional — CAN, CAN-FD, LIN, FlexRay, SENT, Audio (I²S/LJ/RJ/TDM), MIL-STD-1553B, ARINC 429 y Manchester — 12 protocolos en total en los ámbitos informático, automotriz, audio, aeroespacial e inalámbrico.
• 16 canales digitales (opcional) — Añada capacidad de señal mixta con la sonda lógica UT-M15; tasa de muestreo digital de 1.25 GSa/s, ancho de pulso detectable mínimo de 800 ps.
• AWG de doble canal de 50 MHz opcional con diagrama de Bode — Generador de funciones/arbitrario de 16 bits y 250 MSa/s con analizador de diagrama de Bode incluido para el análisis de respuesta en frecuencia de lazo cerrado.
• Disparo por zona (Zone Triggering) — Condiciones de disparo dibujadas en rectángulos con lógica Debe Intersecar / No Debe Intersecar, además de otros once tipos de disparo adicionales.
• 54 mediciones automatizadas — Mediciones de voltaje, tiempo, frecuencia y estadísticas con histograma y estadísticas de tendencia; hasta 27 visualizadas simultáneamente.
• Pantalla multitáctil capacitiva de 10.1 pulgadas — Pantalla HD de 1280×800 con diseño de ventanas múltiples, control por gestos y salida HDMI.
• Control remoto SCPI y WebServer — USB 3.0, LAN (VXI-11) y control integrado basado en navegador desde PC o móvil.
• Actualizaciones de firmware gratuitas y licencias sin fecha de caducidad — Las actualizaciones de firmware son gratuitas durante toda la vida útil del producto; las licencias para paquetes opcionales no tienen fecha de caducidad.

Características detalladas

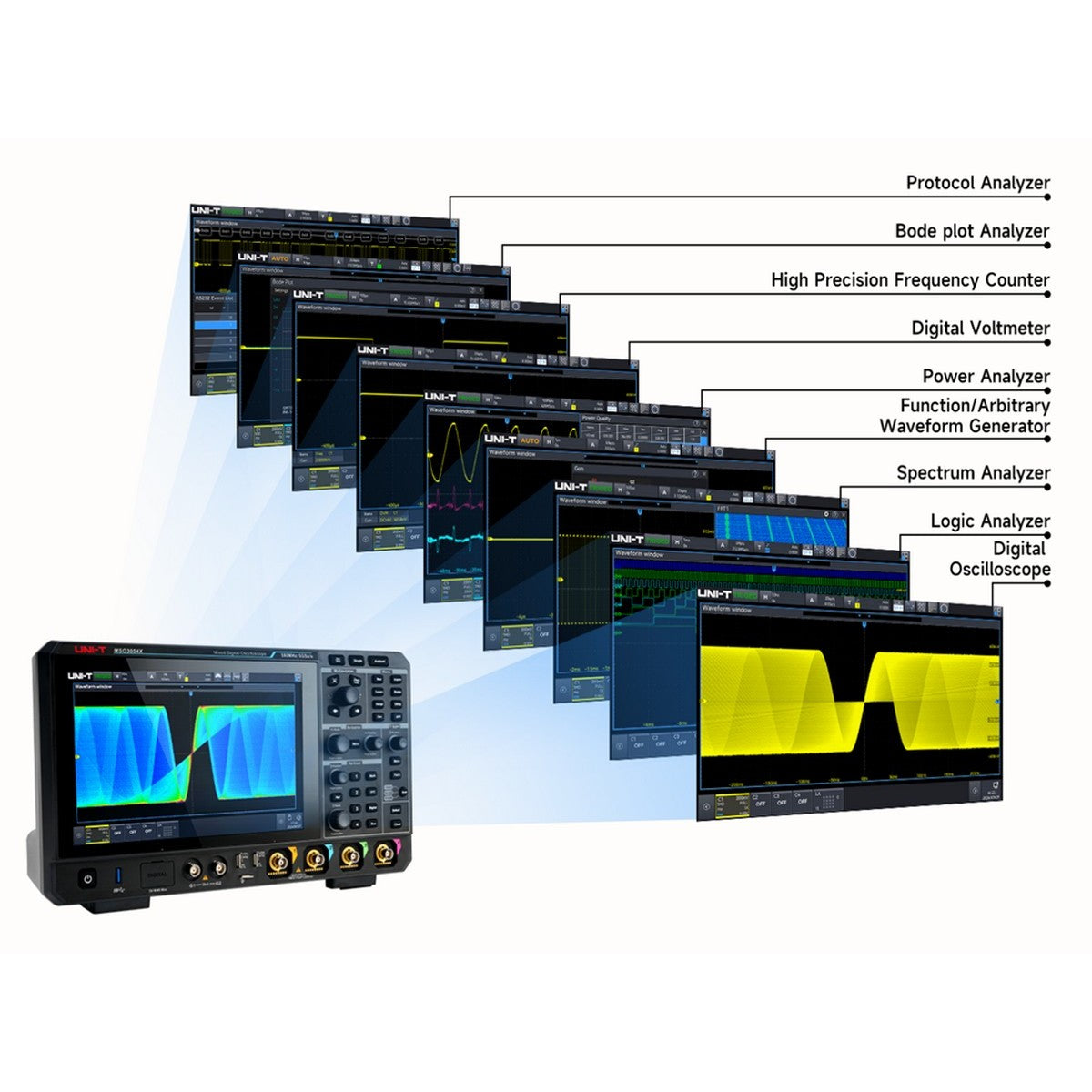

Nueve instrumentos en uno

El MSO3000X integra nueve funciones de instrumento en una unidad de banco: osciloscopio de almacenamiento digital, analizador lógico de 16 canales (con la sonda opcional UT-M15), generador de funciones y arbitrario de doble canal de 50 MHz (opcional), analizador de espectro de 1.25 GHz (FFT hasta 4 Mpts), DVM de 4 dígitos, frecuencímetro de hardware de 7 dígitos, analizador de bus serie multiprotocolo que cubre 12 tipos de bus, analizador de diagrama de Bode (opcional, emparejado con el AWG para barrido de lazo cerrado) y un analizador de electrónica de potencia de seis mediciones (opcional). Para bancos de laboratorio y consolidaciones de laboratorios pequeños que cubren osciloscopio, espectro, decodificación de protocolos, estímulo generado por AWG, análisis de potencia y análisis de lazo con diagrama de Bode —instrumentos que de otro modo ocuparían de cuatro a seis ranuras de rack y requerirían de cuatro a seis ciclos de calibración— la integración condensa el espacio del banco en una superficie de operación y un evento de calibración. Para laboratorios de pruebas independientes que validan diseños de clientes en múltiples categorías, la visión consolidada de nueve instrumentos es el factor diferenciador operativo.

Adquisición de alta velocidad — 5 GSa/s, 500 Mpts

La tasa de muestreo en tiempo real de 5 GSa/s (intercalado) y los 500 Mpts de memoria de adquisición mantienen la fidelidad total de la forma de onda en todo el ancho de banda analógico de 500 MHz. La tasa de captura estándar funciona hasta 800,000 wfms/s; en modo secuencial —el modo de memoria segmentada que condiciona las capturas a un evento de disparo— la tasa de captura aumenta a 2,000,000 wfms/s, grabando hasta 200,000 fotogramas para su reproducción y análisis posterior.

Memoria profunda — 500 Mpts por adquisición

La profundidad de memoria de 500 Mpts permite las ventanas de adquisición más profundas de la línea MSO3000X a plena tasa de muestreo, capturando decenas de miles de formas de onda en una sola adquisición para su análisis posterior al evento. Con el modo secuencial grabando hasta 200,000 fotogramas, la búsqueda de eventos raros en buses de protocolo de alto tráfico y la captura de transitorios de convertidores de conmutación en ciclos largos de recuperación de fallas se convierte en una operación definida en lugar de un ejercicio de esperar y ver. Para los laboratorios de pruebas independientes que validan los diseños de los clientes, el presupuesto de memoria profunda hace que los informes de evidencia de pasa/falla sean exhaustivos desde la primera captura.

Resolución vertical — 8 bits nativos con ERES hasta 12 bits

El MSO3054X utiliza un ADC nativo de 8 bits con hasta 12 bits de resolución efectiva mediante ERES (resolución mejorada) cuando hay margen de ancho de banda disponible, útil para trabajos con señales de baja amplitud donde el ruido de cuantificación oscurecería los detalles en el rizado de conmutación, salidas de sensores o análisis de jitter en el nivel de mayor ancho de banda. Para aplicaciones que requieren una resolución nativa de 12 bits a todo el ancho de banda de 500 MHz, consulte los osciloscopios de la serie MSO3000HD de UNI-T, que utilizan la arquitectura ADC nativa de 12 bits R12™ para mediciones de rizado sobre polarización en electrónica de potencia donde la señal de interés se encuentra en un offset de CC de alta amplitud.

Ultra Phosphor 3.0 — Persistencia en escala de grises de 256 niveles

Ultra Phosphor 3.0 es la arquitectura de mapeo de formas de onda de tercera generación de UNI-T: adquisición FPGA paralela con graduación de intensidad en escala de grises de 256 niveles, una ruta de datos interna de 20 Gbps y un tiempo muerto inferior a 1 µs. El osciloscopio captura señales de flanco rápido a 2,000,000 de eventos por segundo en modo secuencial sin perder el paréntesis de eventos raros entre redibujados. La graduación de intensidad muestra la frecuencia de ocurrencia directamente —las formas de onda frecuentes aparecen más brillantes, las infrecuentes más tenues— haciendo que las fallas intermitentes sean fáciles de distinguir del comportamiento normal.

Analizador de espectro integrado — FFT hasta 4 Mpts

El analizador de espectro FFT mejorado estándar cubre de 0 Hz a 1.25 GHz con una longitud FFT de hasta 4 Mpts, análisis de cuatro canales, cuatro tipos de traza (Normal, Promedio, Retención Máxima, Retención Mínima) y cuatro modos de detección. Los marcadores y una pantalla en cascada rastrean la actividad espectral a lo largo del tiempo, para identificación de armónicos, barridos de pre-cumplimiento EMI, verificación de pureza de reloj y análisis de señal modulada sin el cambio de cables que requiere un analizador de espectro independiente.

Análisis de protocolos — 12 tipos de bus en cinco dominios

Doce protocolos en cinco dominios de bus: serie informático (RS-232/422/485/UART, I²C, SPI — estándar); automotriz (CAN, CAN-FD, LIN, FlexRay, SENT — opcional); audio (I²S, LJ, RJ, TDM — opcional); aeroespacial (MIL-STD-1553B, ARINC 429 — opcional); e inalámbrico Manchester (opcional). El disparo y la decodificación están integrados — dispare ante un error de trama, coincidencia de identificador, falla de CRC o condición de falta de acuse de recibo, y la decodificación se muestra alineada con la forma de onda capturada. El conjunto de decodificación aeroespacial y Manchester diferencia este paquete de protocolos de los osciloscopios de nivel medio que se detienen en el automotriz y el audio.

AWG de doble canal de 50 MHz con diagrama de Bode (opcional)

El paquete opcional MSO3000X-AWG añade un generador de funciones/arbitrario de doble canal de 50 MHz (16 bits, 250 MSa/s) más el analizador de diagrama de Bode para la caracterización de respuesta en frecuencia, estabilidad de lazo, filtros y amplificadores. Las formas de onda integradas incluyen seno, cuadrada, pulso, rampa, arbitraria, ruido y CC, con modulación AM, FM, ASK, FSK y barrido. Las capturas en pantalla se cargan directamente en el AWG para la reproducción de estímulo-respuesta.

Análisis de potencia (opcional) — Seis tipos de medición

Para la validación de electrónica de potencia de gran ancho de banda en convertidores de conmutación GaN y SiC, accionamientos de motor de alta frecuencia y caracterización CC-CC de ancho de banda completo, el paquete opcional de análisis de potencia amplía la adquisición del osciloscopio de cuatro canales para convertirlo en un analizador de potencia funcional: medición de calidad de energía, análisis de armónicos hasta el orden 50, pérdida de conmutación en el ciclo, análisis de rizado en carriles de salida, análisis de lazo (emparejado con el diagrama de Bode incluido con el AWG opcional) para barridos de estabilidad de lazo cerrado, y visualización del área de operación segura para la validación del estrés del dispositivo. Con 500 MHz de ancho de banda analógico, el paquete maneja las frecuencias de conmutación con las que operan los convertidores de banda ancha y los diseños PoL de alta velocidad.

Disparo por zona — Condiciones de disparo dibujadas en rectángulos

El disparo por zona aísla una anomalía ocasional por condición de disparo en lugar de por estabilidad de forma de onda. Dibuje un rectángulo en la pantalla, establezca Debe Intersecar o No Debe Intersecar, y el osciloscopio dispara cuando la forma de onda cumple la condición espacial. Con once tipos de disparo adicionales (flanco, ancho de pulso, rampa, runt, pulso de sobreamplitud, retardo, tiempo de espera, duración, configuración y retención, enésimo flanco, código), el disparo por zona convierte la búsqueda de eventos raros en una adquisición definida.

54 mediciones automatizadas con histograma y estadísticas de tendencia

54 parámetros de medición automatizados en los canales analógicos —voltaje, tiempo, frecuencia, estadísticas y mediciones de ráfagas— con hasta 27 visualizados simultáneamente. Las estadísticas incluyen media, máximo, mínimo, desviación estándar, recuento, gráfico de tendencia e histograma. La función de ráfaga reporta valores a través de segmentos de ráfaga —útil para análisis de jitter, caracterización de capturas largas e informes de evidencia de pasa/falla.

Autoset de lógica difusa rápido

El algoritmo de autoajuste de lógica difusa utiliza el frecuencímetro de hardware de 7 dígitos y el procesamiento paralelo multicanal para bloquear señales desconocidas rápidamente: autoajuste de todos los canales en menos de 1.5 segundos, canal único en menos de 1 segundo —significativo en trabajos de control de calidad en línea de producción y bancos de ingeniería que intercambian artículos de prueba con frecuencia.

Interfaz de usuario multitáctil capacitiva de 10.1 pulgadas

La pantalla multitáctil capacitiva HD de 10.1 pulgadas y 1280×800 admite gestos táctiles estándar (clic, deslizar, zoom, editar, arrastrar) para la manipulación directa de formas de onda, además de dibujo de rectángulos para el disparo por zona. El diseño de ventanas múltiples permite arrastrar y cambiar el tamaño de los paneles de forma de onda, FFT, lista de decodificación y tabla de mediciones de forma independiente. Los controles de mando y tecla permanecen; la salida HDMI refleja la pantalla en un monitor o proyector externo.

Conectividad, SCPI y control remoto WebServer

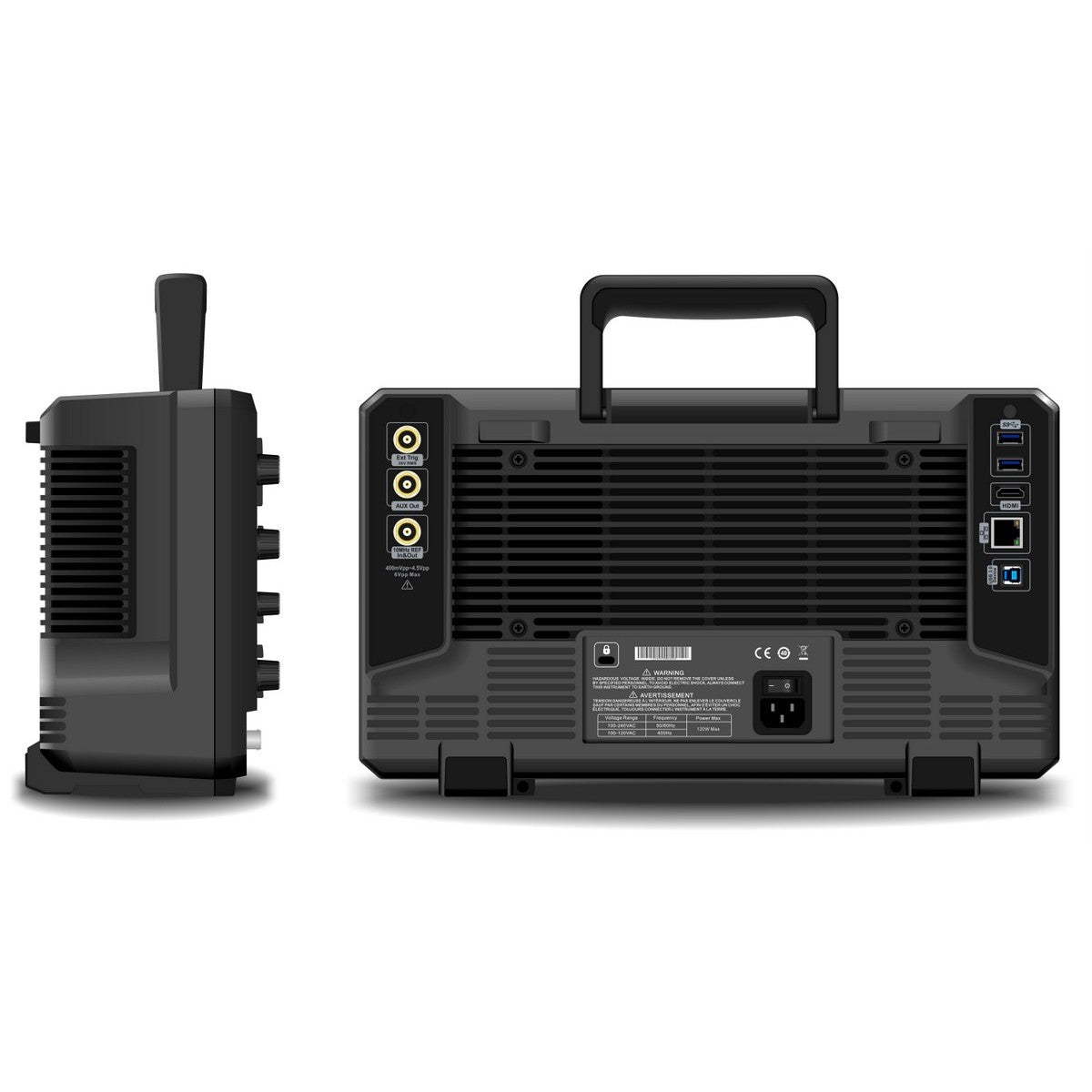

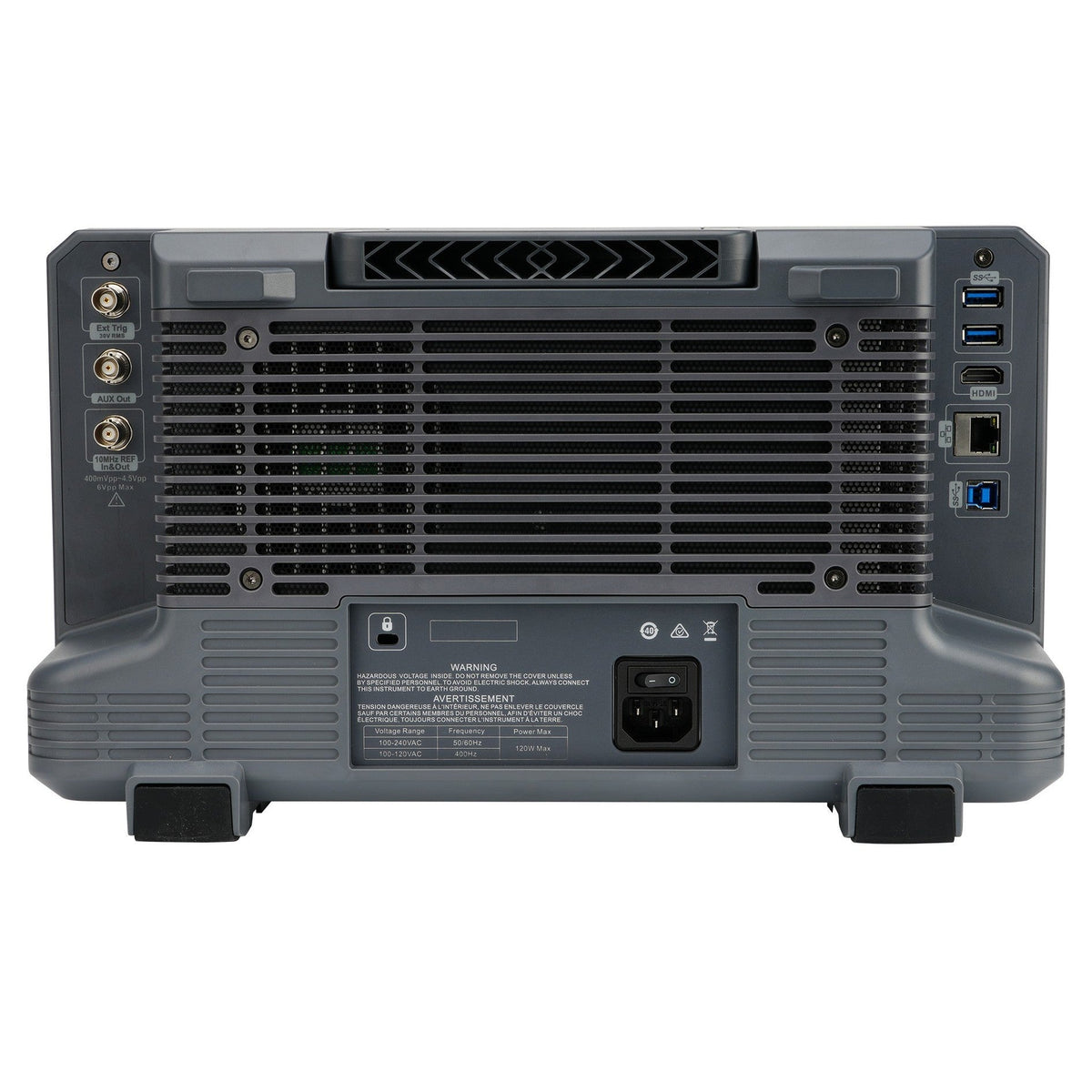

Host USB 3.0 (uno frontal, dos traseros), dispositivo USB 3.0, LAN (10/100/1000 BASE-T, VXI-11), salida de pantalla HDMI, dos conectores Gen Out en el panel frontal (emparejados con el AWG opcional), entrada/salida de referencia de 10 MHz y salida AUX (Disparo, Pasa/Falla, DVM). Conjunto completo de comandos SCPI; el WebServer integrado proporciona control remoto basado en navegador desde PC o móvil sin instalación de controladores.

Aplicaciones

Para ingenieros de I+D

• Para la validación de I+D de gran ancho de banda a 500 MHz, el MSO3054X cubre la depuración de silicio tipo ARM Cortex-A y FPGA, trabajos de señal mixta correlacionados en el tiempo de cuatro canales (con la sonda lógica UT-M15) y decodificación de protocolos de ancho de banda completo donde el flanco de subida de la integridad de la señal analógica es importante — diseños de referencia de microcontroladores más rápidos, periféricos FPGA a velocidades de datos más altas, validación de SoC Linux embebido y caracterización de bus digital de alta velocidad.
• Captura de señal mixta correlacionada en el tiempo en canales analógicos y 16 líneas digitales (con la sonda UT-M15) en el mismo instrumento y el mismo evento de disparo.
• Conjunto de decodificación de 12 protocolos que cubre buses informáticos, automotrices, de audio, aeroespaciales e inalámbricos Manchester; hasta cuatro decodificaciones simultáneas más lista de eventos y búsqueda.
• Disparo por zona para la búsqueda de eventos raros en anomalías de temporización intermitentes, runts y fallos; once tipos de disparo cubren el envolvente completo de depuración de sistemas embebidos.
• La memoria de 500 Mpts captura ventanas de adquisición largas para la búsqueda de eventos de protocolo y el análisis posterior al evento; el modo secuencial registra hasta 200,000 fotogramas de eventos disparados.

Para ingenieros de electrónica de potencia

• Para el diseño de electrónica de potencia de banda ancha (GaN, SiC), validación de accionamiento de motor de ancho de banda completo, caracterización de convertidores CC-CC de alta velocidad y análisis de conmutación de flanco rápido, el MSO3054X combina 500 MHz de ancho de banda analógico con el paquete opcional de análisis de potencia de seis mediciones, el AWG opcional de 50 MHz y el analizador de diagrama de Bode para barridos de estabilidad de lazo cerrado, y el modo secuencial de 200,000 fotogramas para captura de eventos de falla a través de ventanas transitorias largas — el flujo de trabajo de diseño de convertidor completo en un solo instrumento.
• Paquete opcional de análisis de potencia de seis mediciones: calidad de energía, análisis de armónicos, pérdida de conmutación, análisis de rizado, análisis de lazo y visualización del área de operación segura.
• La adquisición de cuatro canales permite la medición de vIN / vOUT / IL / vGS en convertidores de conmutación y fuentes CC-CC en una sola captura correlacionada en el tiempo.
• AWG opcional de doble canal de 50 MHz con analizador de diagrama de Bode para barridos de estabilidad y respuesta en frecuencia de lazo cerrado en controladores de fuentes de alimentación.
• El modo secuencial captura 200,000 fotogramas de eventos disparados para el análisis de recuperación de fallas y modo de ráfaga en eventos de potencia intermitentes y transitorios de paso de carga.

Para laboratorios de pruebas y consultorías de diseño

• Para laboratorios de pruebas independientes y consultorías de diseño que validan diseños de clientes en múltiples categorías de instrumentos, el MSO3054X consolida osciloscopio, analizador de espectro, decodificador de protocolo, AWG, analizador de diagrama de Bode y analizador de potencia en una superficie de operación — reduciendo el número de racks y los gastos generales de calibración al tiempo que cubre el envolvente de medición estándar de un laboratorio de pruebas. El conjunto de decodificación de 12 protocolos (incluyendo MIL-STD-1553B, ARINC 429 y Manchester) apoya el trabajo de validación de electrónica aeroespacial y de defensa que los osciloscopios de nivel medio dejan en la lista de opciones.
• La consolidación nueve en uno reduce el número de racks y los gastos generales de calibración en las categorías de osciloscopio, espectro, decodificación de protocolos, AWG, diagrama de Bode y análisis de potencia en bancos de pruebas independientes.
• El conjunto de decodificación de 12 protocolos que incluye aeroespacial (MIL-STD-1553B, ARINC 429) e inalámbrico Manchester cubre el trabajo de validación de diseño de clientes que los osciloscopios de nivel medio dejan en la lista de opciones.
• El conjunto de comandos SCPI y el control remoto WebServer admiten secuencias de prueba automatizadas basadas en scripts y flujos de trabajo de banco remoto para equipos de laboratorio distribuidos.
• La grabación de 200,000 fotogramas en modo secuencial y la memoria profunda de 500 Mpts hacen que los informes de evidencia de pasa/falla sean exhaustivos desde la primera captura — reduciendo el retrabajo en el banco del cliente.

Especificaciones

Descargas

Ficha técnica de la serie UNI-T MSO3000X

Manual de usuario de la serie UNI-T MSO3000X

Opciones y accesorios

Incluido

• 4 sondas pasivas UT-P07A (500 MHz, 10:1) (una por canal)
• Cable USB 3.0 UT-D30
• Cable directo BNC a BNC UT-L45
• Cable de conexión con pinzas de cocodrilo rojo y negro BNC UT-L02A
• Cable de alimentación estándar nacional
• Guía de inicio rápido

Opciones disponibles

• MSO3000X-AWG — Generador de formas de onda arbitrarias (AWG) de dos canales de 50 MHz con analizador de diagrama de Bode
• MSO3000X-PWR — Paquete de análisis de potencia (6 tipos de medición)
• MSO3000X-BND — Paquete completo de activación y decodificación de bus serie (AUTO + AUDIO + MIL-STD + ARINC429 + MANCH)
• MSO3000X-AUTO — Paquete de bus serie para automoción (CAN, CAN-FD, LIN, FlexRay, SENT)
• Licencias de protocolos individuales: CAN, CAN-FD, LIN, FlexRay, SENT, AUDIO, MIL1553, ARINC429, MANCH

Accesorios recomendados

• UT-M15 — Módulo de sonda lógica de 16 canales
• UT-PA2000 — Sonda activa de 2 GHz (atenuación con detección automática, rango de offset de ±8 V)
• UT-P07A — Sonda pasiva de alta resistencia de 500 MHz
• UT-P20 / UT-P21 — Sondas de alto voltaje
• UT-P30 / UT-P31 / UT-P32 / UT-P33 — Sondas diferenciales de alto voltaje
• UT-P40 / UT-P41 / UT-P42 / UT-P43 / UT-P44 — Sondas de corriente
• UT-ISOT — Transformador de aislamiento
• UT-M13X — Placa de demostración para osciloscopio

Opciones de software

• MSO3000X-ARINC429 — Activación y análisis de bus serie aeroespacial ARINC429
• MSO3000X-AUDIO — Opción de activación y análisis de bus serie (I2S, LJ, RJ, TDM)
• MSO3000X-AUTO — Paquete de activación y decodificación de bus serie (CAN, CAN-FD, LIN, FlexRay, SENT)
• MSO3000X-AWG — Opción de generador de formas de onda arbitrarias
• MSO3000X-BND — Paquete de activación y decodificación de bus serie (incluye AUTO, AUDIO, MIL-STD, ARINC429, MANCH)
• MSO3000X-CAN — Activación y análisis de bus serie CAN para automoción
• MSO3000X-CANFD — Activación y análisis de bus serie CAN-FD para automoción
• MSO3000X-FLEX — Activación y análisis de bus serie FlexRay para automoción
• MSO3000X-LIN — Activación y análisis de bus serie LIN para automoción
• MSO3000X-MANCH — Opción de activación y análisis de bus serie Manchester
• MSO3000X-MIL1553 — Opción de activación y análisis de bus serie MIL-STD-1553
• MSO3000X-PWR — Opción de análisis de potencia
• MSO3000X-SENT — Activación y análisis de bus de sensores SENT para automoción

Modelos de la familia y osciloscopios relacionados

• MSO3034X (350 MHz, 4 canales)
• Serie MSO7000X (1 GHz / 2 GHz)

Preguntas frecuentes

¿Cuál es la diferencia entre la tasa de captura estándar y la tasa de captura en modo secuencial?

La tasa de captura estándar (800.000 formas de onda/s) es la velocidad a la que el MSO3054X adquiere formas de onda durante la operación continua en tiempo real. El modo secuencial (2.000.000 formas de onda/s) utiliza memoria segmentada para condicionar las capturas a un evento de activación (trigger), almacenando hasta 200.000 fotogramas de adquisiciones activadas para su reproducción posterior. Utilice el modo estándar para la observación general de formas de onda; utilice el modo secuencial para la búsqueda de eventos poco frecuentes donde la condición de activación esté bien definida.

¿Cómo se compara el MSO3054X con los osciloscopios de la serie MSO3000HD?

El MSO3054X y la serie MSO3000HD comparten la misma plataforma de señal mixta de 4 canales a 200–500 MHz y el mismo conjunto de funciones multiinstrumento 9 en 1. La diferencia arquitectónica reside en el ADC: el MSO3054X utiliza un ADC nativo de 8 bits con ERES de hasta 12 bits; la serie MSO3000HD utiliza el ADC nativo de 12 bits R12™ de UNI-T a ancho de banda completo. Elija el MSO3054X cuando la prioridad sea un ancho de banda de 500 MHz y una amplia capacidad de decodificación de 12 protocolos (incluidos los buses aeroespaciales). Elija un osciloscopio de la serie MSO3000HD cuando el diseño requiera una resolución nativa de 12 bits a ancho de banda completo, por ejemplo, para la medición de rizado (ripple) en un riel de 400 V CC donde la señal de interés se encuentra sobre un gran offset de CC que el rango dinámico de 8 bits no puede resolver con claridad.
