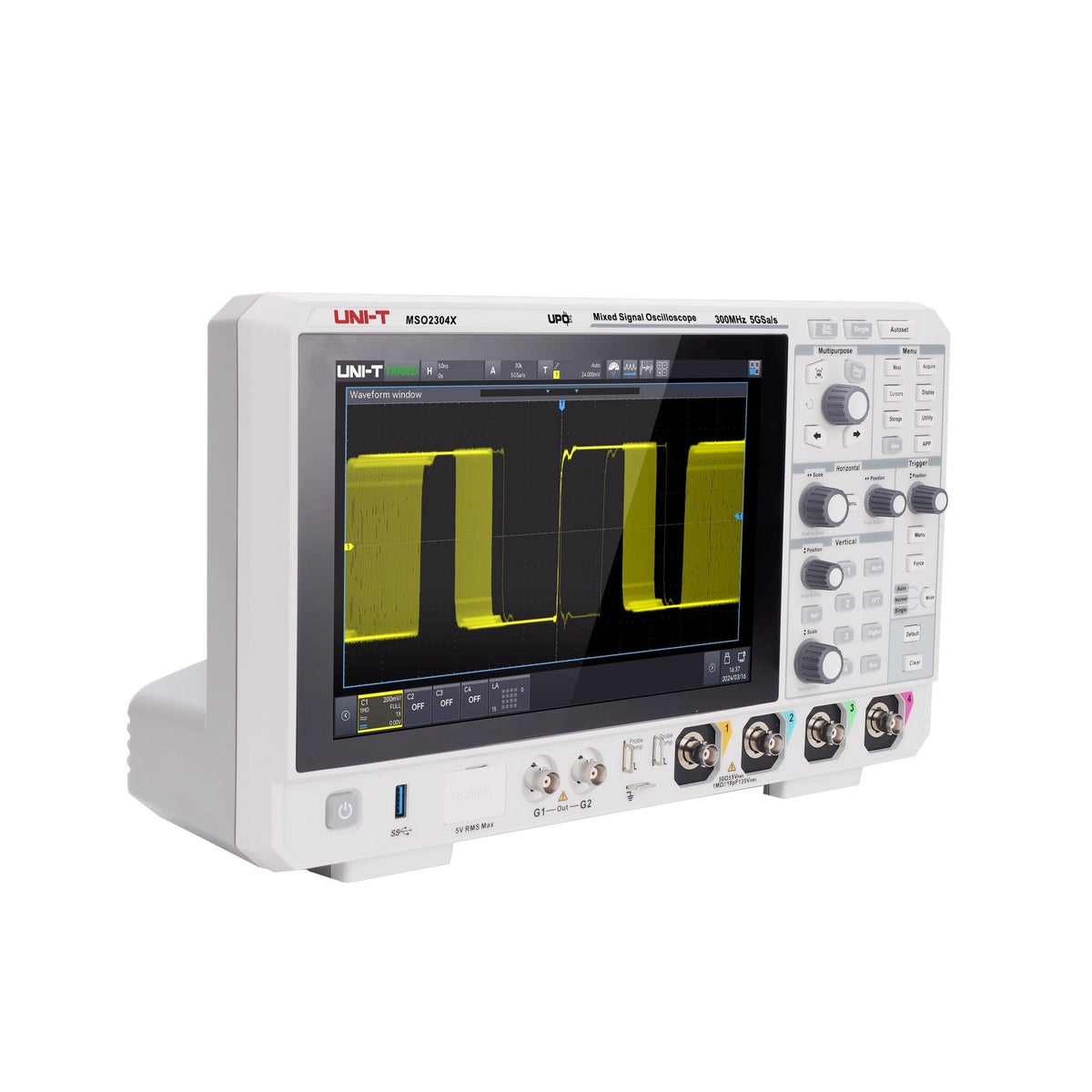

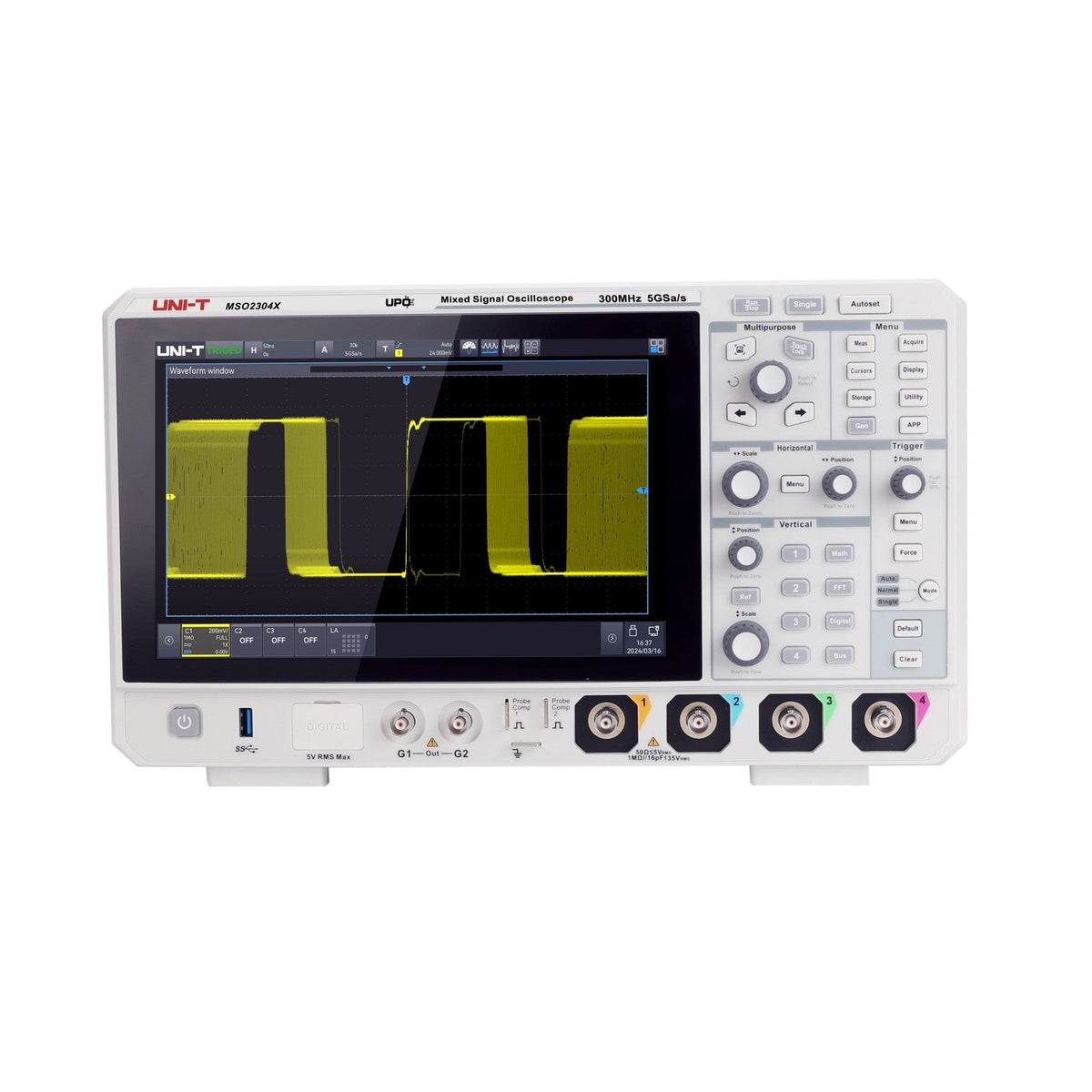

El MSO2304X es un osciloscopio de señal mixta de 300 MHz y cuatro canales.

Con una frecuencia de muestreo en tiempo real de 5 GSa/s, 100 Mpts de profundidad de memoria, 16 canales de analizador lógico (con la sonda opcional UT-M15) y mapeo de forma de onda Ultra Phosphor 3.0 de hasta 2 000 000 wfms/s en modo secuencial, el MSO2304X integra nueve instrumentos de banco en un formato táctil capacitivo de 10,1 pulgadas: osciloscopio, analizador lógico, generador de formas de onda arbitrarias (AWG), analizador de espectro, voltímetro digital (DVM), frecuencímetro, analizador de protocolos, trazado de diagramas de Bode y analizador de potencia.

Para la validación de electrónica de potencia de cuatro canales, la caracterización de convertidores de conmutación y la depuración de señales mixtas de alto ancho de banda en el tope de gama de la línea MSO2000X, el MSO2304X ofrece 300 MHz de ancho de banda analógico en la misma plataforma de 5 GSa/s y 100 Mpts que sus hermanos de 100 y 200 MHz. El tiempo de subida calculado es ≤1,17 ns, lo suficientemente rápido para capturar detalles de flancos de conmutación en convertidores de punto de carga y fuentes de CC-CC donde los osciloscopios más lentos redondean la forma de onda de control de puerta.

• Ancho de banda de 300 MHz, 4 canales analógicos — Adquisición de cuatro canales de hasta 300 MHz con una frecuencia de muestreo de 5 GSa/s (entrelazado) y un tiempo de subida calculado de ≤1,17 ns.
• Profundidad de memoria de 100 Mpts — Memoria profunda estándar en los cuatro canales para ventanas de captura largas sin sacrificar la frecuencia de muestreo.
• Tecnología de visualización Ultra Phosphor 3.0 — Persistencia en escala de grises de 256 niveles con mapeo FPGA paralelo; hasta 500 000 wfms/s estándar, 2 000 000 wfms/s en modo secuencial.
• Nueve instrumentos en uno — Osciloscopio, analizador lógico de 16 canales (sonda opcional), AWG (opcional), analizador de espectro de 2,5 GHz, DVM de 4 dígitos, frecuencímetro de hardware de 7 dígitos, analizador de protocolos, trazado de diagramas de Bode (con AWG) y analizador de potencia (opcional).
• Decodificación de protocolos estándar — RS-232/UART, I²C y SPI incluidos de serie.
• Protocolos opcionales — CAN, CAN-FD, LIN, FlexRay, SENT y audio (I²S/LJ/RJ/TDM) disponibles mediante licencias de software.
• 16 canales digitales (opcional) — Añada capacidad de señal mixta con la sonda lógica UT-M15; frecuencia de muestreo digital de 1,25 GSa/s, ancho de pulso detectable mínimo de 800 ps.
• AWG de doble canal de 50 MHz opcional — Generador de formas de onda arbitrarias de 16 bits y 250 MSa/s con 200 formas de onda integradas; analizador de diagramas de Bode incluido con el paquete AWG.
• Disparo por zona (Zone Triggering) — Condiciones de disparo dibujadas mediante rectángulos con lógica de intersección obligatoria o no obligatoria.
• 56 mediciones automáticas — Mediciones de voltaje, tiempo, frecuencia y estadísticas con histogramas y tendencias; hasta 27 mostradas simultáneamente.
• Pantalla táctil capacitiva multi-touch de 10,1 pulgadas — Pantalla HD de 1280×800 con diseño multiventana, control por gestos y salida HDMI.
• Control remoto SCPI y servidor web — USB 3.0, LAN (VXI-11) y control integrado basado en navegador desde PC o móvil.
• Actualizaciones de firmware gratuitas y licencias sin caducidad — Las actualizaciones de firmware son gratuitas durante toda la vida útil del producto; las licencias para paquetes opcionales no tienen fecha de caducidad.

Características detalladas

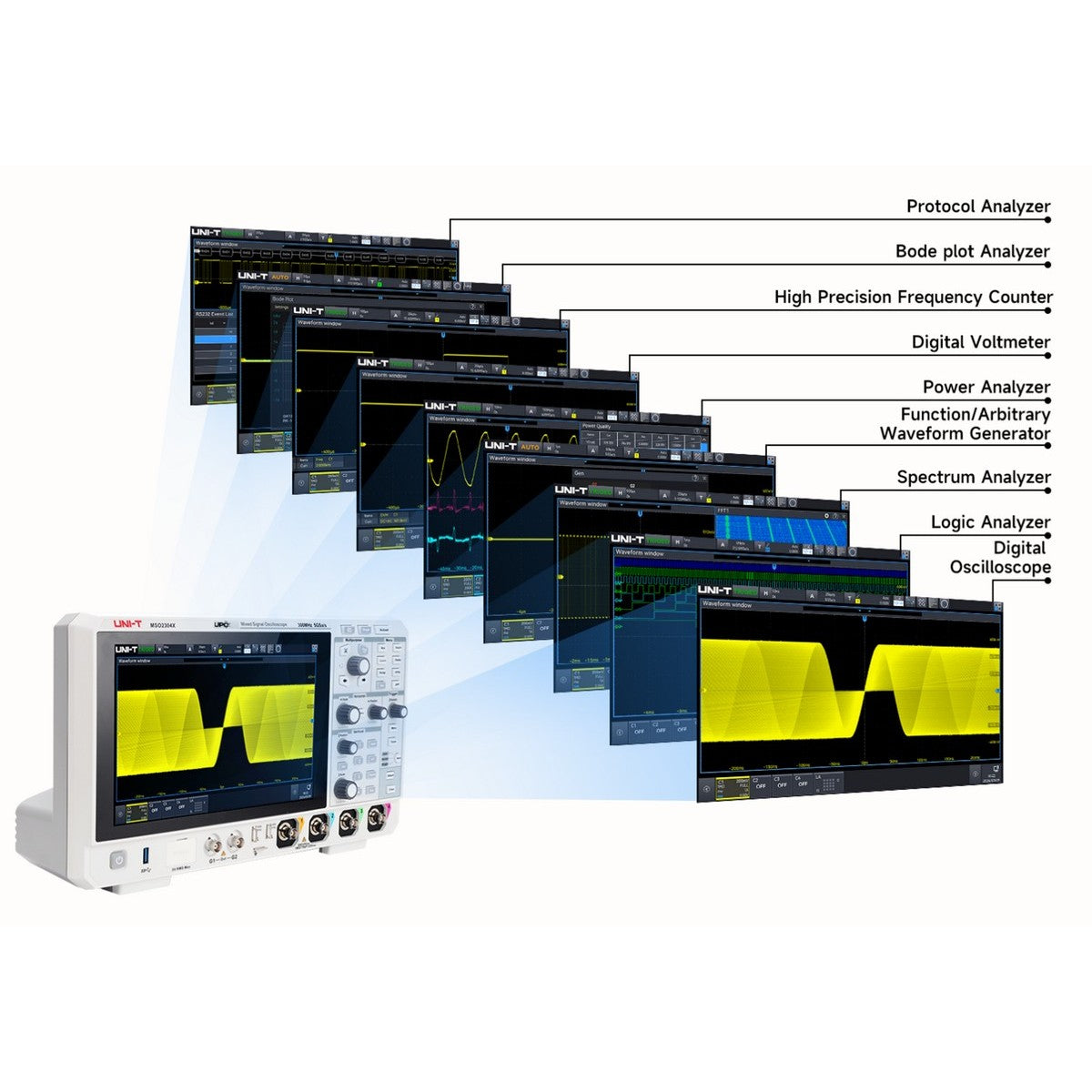

Nueve instrumentos en uno

La plataforma MSO2000X integra nueve funciones de instrumento en una sola unidad de banco: osciloscopio de almacenamiento digital, analizador lógico de 16 canales (con la sonda opcional UT-M15), generador de funciones y formas de onda arbitrarias de doble canal de 50 MHz (opcional), analizador de espectro de 2,5 GHz (FFT hasta 4 Mpts), voltímetro digital de 4 dígitos, frecuencímetro de hardware de 7 dígitos, analizador de bus serie multiprotocolo, analizador de diagramas de Bode (opcional, emparejado con el AWG para barrido de bucle cerrado) y analizador de electrónica de potencia (opcional). Para los equipos de diseño de electrónica de potencia que caracterizan la eficiencia del convertidor, la distorsión armónica y la pérdida por conmutación en la misma sesión de banco, la integración del análisis de potencia opcional con la ruta de adquisición de cuatro canales significa que un instrumento captura la forma de onda de control de puerta y calcula la pérdida por conmutación a lo largo del ciclo, reemplazando a un analizador de potencia independiente durante la fase de diseño.

Adquisición de alta velocidad: 5 GSa/s, 100 Mpts

La frecuencia de muestreo en tiempo real de 5 GSa/s (modo entrelazado) y los 100 Mpts de memoria de adquisición mantienen la fidelidad total de la forma de onda en todo el ancho de banda analógico de 300 MHz. La tasa de captura estándar alcanza hasta 500 000 wfms/s; en modo secuencial —el modo de adquisición de memoria segmentada que condiciona las capturas a un evento de disparo—, la tasa de captura aumenta a 2 000 000 wfms/s, manteniendo hasta 125 000 tramas de grabación de forma de onda en tiempo real por hardware ininterrumpida para su reproducción y análisis posterior.

ERES (resolución mejorada) amplía la resolución vertical efectiva desde los 8 bits nativos del ADC hasta 12 bits cuando hay margen de ancho de banda disponible; útil para trabajos de baja amplitud donde el ruido de cuantificación ocultaría detalles en el rizado de conmutación, salidas de sensores o análisis de jitter.

Ultra Phosphor 3.0: Persistencia en escala de grises de 256 niveles

Ultra Phosphor 3.0 es la arquitectura de mapeo de formas de onda de tercera generación de UNI-T, que combina la adquisición FPGA paralela con una clasificación de intensidad en escala de grises de 256 niveles. El rendimiento es de cinco a diez veces mayor que la tubería de la generación anterior y el tiempo muerto de adquisición cae por debajo de 1 µs: el osciloscopio captura señales de flanco rápido de 1,17 ns a 2 000 000 eventos por segundo en modo secuencial sin perder el intervalo de eventos raros entre redibujados. La clasificación de intensidad de 256 niveles muestra directamente la frecuencia de ocurrencia de la señal: las formas de onda frecuentes aparecen más brillantes, las poco frecuentes más tenues, lo que hace intuitivo distinguir el comportamiento normal de fallas intermitentes durante largas capturas en banco.

Analizador de espectro integrado: FFT hasta 4 Mpts

El analizador de espectro FFT mejorado estándar cubre de 0 Hz a 2,5 GHz con una longitud de FFT de hasta 4 Mpts, análisis de señal de cuatro canales, cuatro tipos de traza (Normal, Promedio, Máx. retención, Mín. retención) y cuatro modos de detección. Las funciones de marcador cubren Automático, Manual y Umbral con una lista de puntos de marcador, además de una visualización en cascada para rastrear la actividad espectral a lo largo del tiempo. Úselo para identificar armónicos, caracterizar firmas EMI durante barridos de pre-cumplimiento, verificar la pureza de la señal de reloj en diseños embebidos o analizar señales moduladas, sin pagar por un analizador de espectro independiente.

Análisis de protocolos: 9 tipos de bus en cuatro dominios

El MSO2000X cubre nueve tipos de protocolos en cuatro dominios de bus: serie de computadora (RS-232/UART, I²C, SPI — estándar), serie automotriz (CAN, CAN-FD, LIN, FlexRay — opcional), sensor automotriz (SENT — opcional) y audio (I²S, Justificado a la Izquierda, Justificado a la Derecha, TDM — opcional). El disparo y la decodificación están integrados: dispare ante un error de trama, una coincidencia de identificador, un fallo de CRC o una condición de falta de acuse de recibo, y la decodificación se muestra en línea con la forma de onda capturada. Hasta cuatro decodificaciones simultáneas más decodificación de bus paralelo (hasta 18 bits, canales analógicos y digitales mixtos) cubren la mayoría de los flujos de trabajo de validación de sistemas embebidos y buses automotrices en un solo instrumento.

AWG de doble canal de 50 MHz con diagrama de Bode (opcional)

El paquete opcional MSO2000X-AWG añade un generador de funciones y formas de onda arbitrarias de doble canal de 50 MHz con una resolución vertical de 16 bits y una frecuencia de muestreo de 250 MSa/s, además del analizador de diagramas de Bode para la caracterización de respuesta en frecuencia, estabilidad de bucle, filtros y amplificadores. Las formas de onda integradas incluyen seno, cuadrado, pulso, rampa, arbitraria, ruido y CC, con 200 formas de onda arbitrarias estándar (Sinc, ExpRise, ExpFall, Cardíaca, Gauss, Lorentz, HaverSine, etc.). Se admite modulación AM, FM, ASK, FSK y de barrido, y las capturas del osciloscopio en pantalla se pueden cargar directamente en el AWG para la reproducción de estímulo-respuesta.

Análisis de potencia (opcional): cinco tipos de mediciones

Para la validación de electrónica de potencia de gran ancho de banda, el paquete opcional de análisis de potencia convierte el osciloscopio de cuatro canales en un analizador de potencia operativo: medición de calidad de energía, análisis armónico hasta el orden 50 en la entrada de CA, caracterización de corriente de sobretensión en eventos de irrupción, análisis de rizado en rieles de salida y análisis de bucle (emparejado con el AWG opcional y el diagrama de Bode) para barridos de estabilidad de convertidores de bucle cerrado. Con 300 MHz de ancho de banda analógico, el paquete maneja las frecuencias de conmutación a las que operan los convertidores de punto de carga, variadores de motor y fuentes de CC-CC.

Disparo por zona: condiciones de disparo dibujadas mediante rectángulos

El disparo por zona aísla una anomalía ocasional por condición de disparo en lugar de por estabilidad de forma de onda. Dibuje un rectángulo en la pantalla, establezca Intersección Obligatoria o Intersección No Permitida, y el osciloscopio se disparará cuando la forma de onda cumpla con la condición espacial; se admiten dos zonas, provenientes de cualquiera de CH1 a CH4. Combinado con los once tipos de disparo (flanco, ancho de pulso, rampa, pulso runt, pulso de sobreamplitud, retardo, tiempo de espera, duración, configuración y retención, N-ésimo flanco, patrón de código), el disparo por zona convierte la búsqueda de eventos raros en una condición de adquisición definida en lugar de un ejercicio de esperar y ver.

56 mediciones automáticas con estadísticas de histograma y tendencia

El MSO2000X proporciona 56 parámetros de medición automáticos en los canales analógicos (mediciones de voltaje, tiempo, frecuencia, estadísticas y ráfagas) con hasta 27 mediciones mostradas simultáneamente y capturas instantáneas de parámetros por canal que muestran 39 mediciones de un solo canal a la vez. Las estadísticas de medición incluyen vistas de media, máximo, mínimo, desviación estándar, recuento, gráfico de tendencia y gráfico de barras (histograma). El histograma muestra la distribución de parámetros visualmente; el gráfico de tendencia muestra la deriva de los parámetros a lo largo del tiempo, útil para el análisis de jitter, la caracterización de capturas largas y los informes de evidencia de pasa/falla.

Configuración automática Fuzzy rápida: configuración de todos los canales en menos de un segundo

El MSO2000X utiliza un algoritmo de configuración automática de lógica difusa construido alrededor del frecuencímetro de hardware de 7 dígitos y el procesamiento paralelo multicanal. La configuración automática de todos los canales se completa en menos de 1,5 segundos; la configuración automática de un solo canal se completa en menos de 1 segundo, lo cual es útil para trabajos de verificación en líneas de producción y bancos de laboratorio de educación con cambios de configuración frecuentes.

Interfaz de usuario táctil capacitiva multi-touch de 10,1 pulgadas

La pantalla táctil capacitiva HD de 10,1 pulgadas y 1280×800 admite gestos táctiles estándar (clic, deslizar, hacer zoom, editar, arrastrar) para la manipulación directa de formas de onda, además de dibujo de rectángulos para el disparo por zona. El diseño multiventana permite que múltiples paneles de visualización (forma de onda, FFT, lista de decodificación, tabla de mediciones) se arrastren y cambien de tamaño de forma independiente. Los controles tradicionales de perilla y tecla permanecen para los ingenieros que los prefieren, y se admite la entrada de ratón y teclado externos a través de USB. La salida HDMI refleja la pantalla en un monitor o proyector externo, útil para demostraciones dirigidas por instructores y revisiones de equipos de ingeniería.

Conectividad, SCPI y control remoto por servidor web

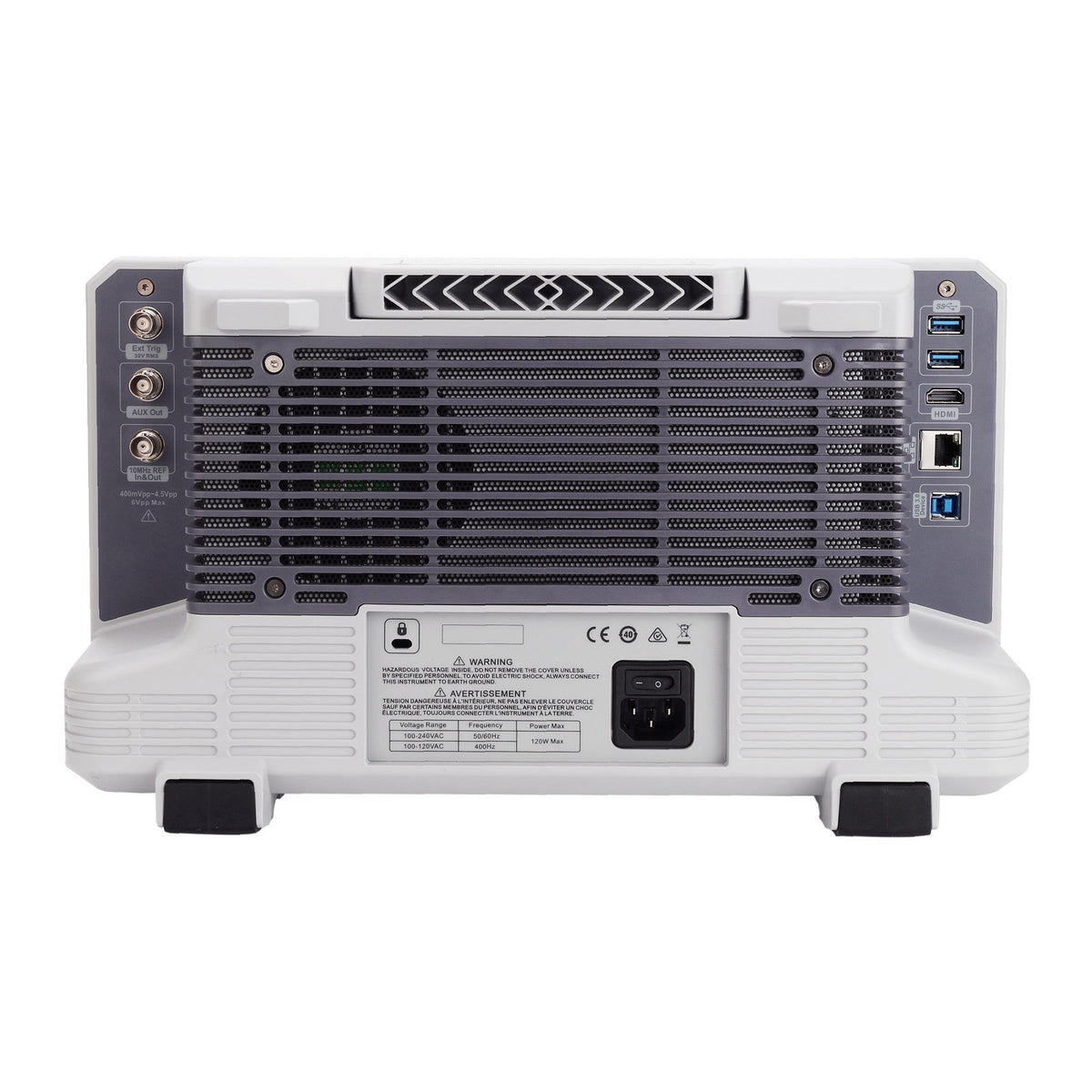

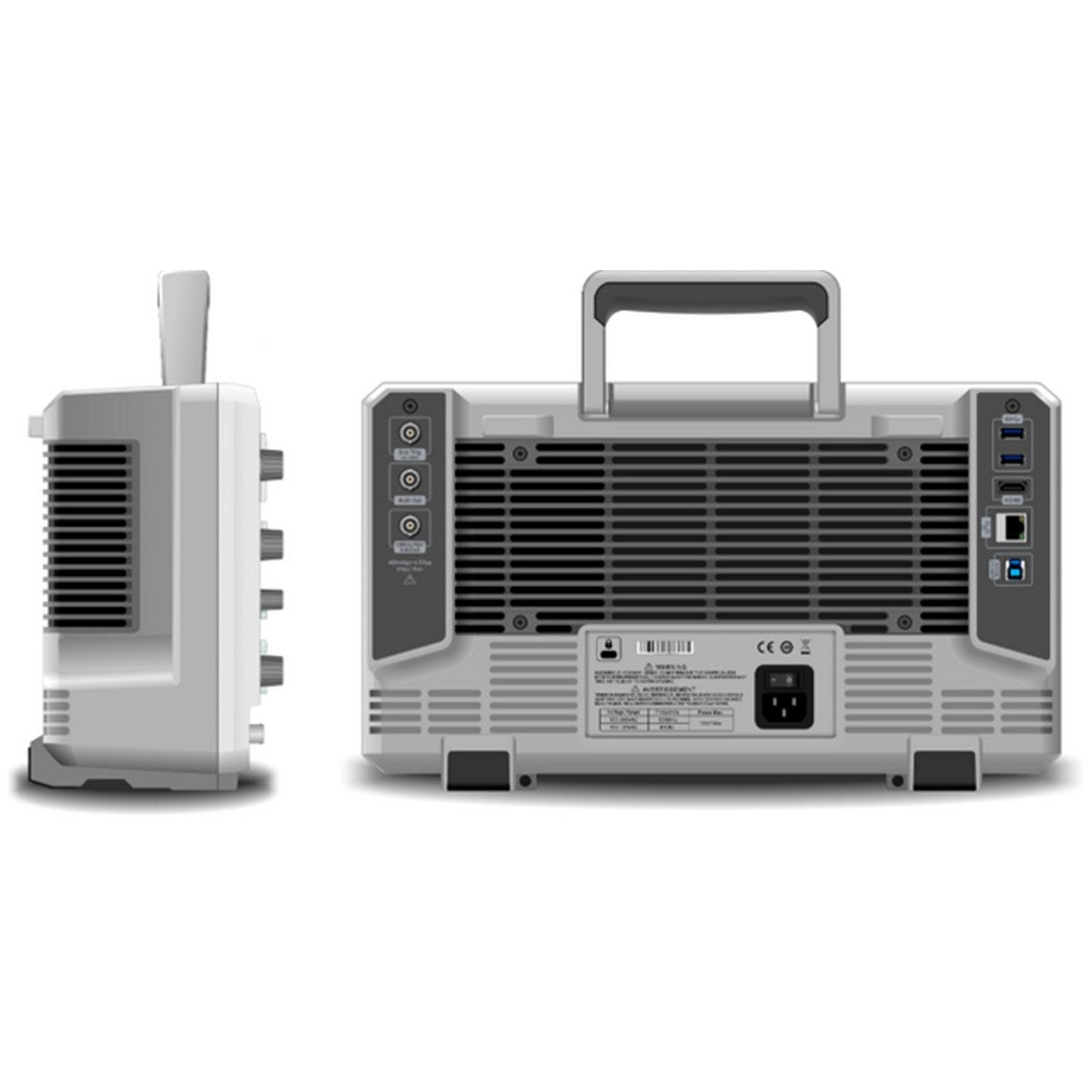

Host USB 3.0 (uno frontal, dos traseros), dispositivo USB 3.0 (trasero), LAN (10/100/1000 BASE-T, VXI-11), salida de pantalla HDMI, dos conectores Gen Out en el panel frontal (emparejados con el AWG opcional), entrada/salida de referencia de 10 MHz y salida AUX (Trig Out / Pass-Fail / DVM). El instrumento admite el conjunto completo de comandos SCPI, y el servidor web integrado proporciona control remoto basado en navegador desde PC o móvil.

Aplicaciones

Para ingenieros de I+D

• Para la validación de I+D de gran ancho de banda, el MSO2304X cubre la depuración de silicio de clase ARM Cortex-A y FPGA a 300 MHz, análisis de señales mixtas correlacionadas en el tiempo de cuatro canales (con la sonda lógica UT-M15) y decodificación de protocolos de mayor velocidad donde el flanco de tiempo de subida de la historia de integridad de la señal analógica es importante: diseños de referencia de microcontroladores más rápidos, periféricos FPGA de velocidad media y validación de SoC Linux embebido.
• Captura de señales mixtas correlacionadas en el tiempo a través de canales analógicos y 16 líneas digitales (con la sonda lógica UT-M15) en el mismo instrumento y el mismo evento de disparo.
• Decodificación estándar SPI, I²C y RS-232/UART en línea con las formas de onda capturadas; hasta cuatro decodificaciones simultáneas más decodificación de bus paralelo para protocolos personalizados.
• Disparo por zona para la búsqueda de eventos raros en anomalías de temporización intermitentes, runts y fallas.
• 56 mediciones automatizadas con estadísticas de histograma y tendencia para análisis de jitter y caracterización de capturas largas.
• Actualizaciones de firmware gratuitas durante la vida útil del producto; las licencias para paquetes opcionales no tienen fecha de caducidad.

Para ingenieros de electrónica de potencia

• Para el diseño de fuentes de alimentación de modo conmutado, validación de accionamientos de motores y caracterización de convertidores CC-CC, el MSO2304X empareja la adquisición de cuatro canales con software de análisis de potencia opcional para mediciones de pérdida por conmutación, eficiencia, distorsión armónica y rizado en el mismo instrumento que captura los trazos del osciloscopio; útil para trabajos de electrónica de potencia en fase de diseño donde no hay un analizador de potencia separado en el banco.
• El paquete de análisis de potencia opcional añade calidad de energía, análisis armónico, corriente de sobretensión, análisis de rizado y análisis de bucle (emparejado con el AWG opcional y el diagrama de Bode para barrido de bucle cerrado).
• La adquisición de cuatro canales admite mediciones de vIN / vOUT / IL / vGS en convertidores de conmutación y fuentes de CC-CC.
• AWG opcional de doble canal de 50 MHz con diagrama de Bode para análisis de respuesta en frecuencia y estabilidad de bucle cerrado en controladores de fuentes de alimentación.
• El modo secuencial captura 125 000 tramas de eventos disparados para el análisis de recuperación de fallas y modo ráfaga en eventos de potencia intermitentes.
• Compatibilidad con sondas diferenciales de alto voltaje (UT-P30/P31/P32/P33), sondas de alta corriente (UT-P40/P41/P42/P43) y el transformador de aislamiento UT-ISOT.

Especificaciones

Descargas

Hoja de datos de la serie UNI-T MSO2000X

Manual de usuario de la serie UNI-T MSO2000X

Opciones y accesorios

Incluido

• 4 sondas pasivas UT-P06 (300 MHz, 10:1 / 1:1) (una por canal)
• Cable USB 3.0 UT-D30
• Cable directo BNC a BNC UT-L45
• Cable de conexión de pinza cocodrilo rojo y negro BNC UT-L02A
• Cable de alimentación de estándar nacional
• Guía de inicio rápido

Opciones disponibles

• MSO2000X-AWG — Generador de funciones y arbitrario (AWG) de doble canal de 50 MHz con analizador de diagramas de Bode
• MSO2000X-PWR — Paquete de análisis de potencia (5 tipos de medición)
• MSO2000X-BND — Disparo y decodificación de todos los buses serie (CAN, CAN-FD, LIN, FlexRay, SENT, Audio)
• MSO2000X-AUTO — Paquete de bus serie automotriz (CAN, CAN-FD, LIN, FlexRay, SENT)
• MSO2000X-CAN / MSO2000X-CAN-FD / MSO2000X-LIN / MSO2000X-FLEX / MSO2000X-SENT / MSO2000X-AUDIO — Licencias de protocolo individuales
• Actualizaciones de ancho de banda: MSO2000X-BW1MT2M (100→200), MSO2000X-BW1MT3M (100→300), MSO2000X-BW2MT3M (200→300)

Accesorios recomendados

• UT-M15 — Módulo de sonda lógica de 16 canales
• UT-P07A — Sonda pasiva de alta resistencia de 500 MHz
• UT-P20 / UT-P21 — Sondas de alta tensión
• UT-P30 / UT-P31 / UT-P32 / UT-P33 — Sondas diferenciales de alta tensión
• UT-P40 / UT-P41 / UT-P42 / UT-P43 / UT-P44 — Sondas de corriente
• UT-ISOT — Transformador de aislamiento
• UT-M13X — Tarjeta de demostración para osciloscopio

Opciones de software

• MSO2000X-AUDIO — Opción de disparo y análisis de bus serie (I2S, LJ, RJ, TDM)
• MSO2000X-AUTO — Opción de disparo y decodificación de bus serie (CAN, CAN-FD, LIN, FlexRay, SENT)
• MSO2000X-AWG — Opción de generador de formas de onda arbitrarias
• MSO2000X-BND — Paquete de disparo y decodificación de bus serie (incluye AUTO, AUDIO)
• MSO2000X-CAN — Disparo y análisis de bus serie CAN para automoción
• MSO2000X-CANFD — Disparo y análisis de bus serie CAN-FD para automoción
• MSO2000X-FLEX — Disparo y análisis de bus serie FlexRay para automoción
• MSO2000X-LIN — Disparo y análisis de bus serie LIN para automoción
• MSO2000X-PWR — Opción de análisis de potencia
• MSO2000X-SENT — Disparo y análisis de bus de sensores SENT para automoción

Miembros de la familia

• MSO2104X (100 MHz, 4 canales)
• MSO2204X (200 MHz, 4 canales)

Preguntas frecuentes

¿Cuál es la diferencia entre la tasa de captura estándar y la tasa de captura en modo secuencial?

La tasa de captura estándar (500.000 wfms/s) es la velocidad a la que el MSO2304X adquiere formas de onda durante una operación continua en tiempo real. El modo secuencial (2.000.000 wfms/s) utiliza memoria segmentada para condicionar las capturas a un evento de disparo, almacenando hasta 125.000 fotogramas de adquisiciones disparadas para su reproducción posterior. Utilice el modo estándar para la observación general de formas de onda; utilice el modo secuencial para la detección de eventos poco frecuentes donde la condición de disparo esté bien definida y la cantidad de capturas por segundo sea importante.

¿Es el MSO2304X un osciloscopio de 12 bits?

No. El MSO2304X tiene un ADC nativo de 8 bits con una resolución efectiva de hasta 12 bits mediante ERES (resolución mejorada) cuando hay margen de ancho de banda disponible. Para una adquisición nativa de 12 bits a ancho de banda completo y frecuencia de muestreo completa, consulte los osciloscopios de la serie HD de UNI-T (UPO1000HD, UPO2000HD, MSO1000HD, MSO3000HD, MSO5000HD, MSO8000HD), que utilizan la arquitectura ADC nativa de 12 bits R12™.

¿Están incluidos los 16 canales digitales?

El frontal del analizador lógico de 16 canales digitales está integrado en el chasis, pero su uso requiere el módulo de sonda opcional UT-M15. Sin el UT-M15, el MSO2304X funciona como un osciloscopio de almacenamiento digital de 4 canales.

¿Qué incluye la opción AWG?

El paquete MSO2000X-AWG añade un generador de funciones y formas de onda arbitrarias de doble canal de 50 MHz con una resolución vertical de 16 bits, una frecuencia de muestreo de 250 MSa/s y 200 formas de onda arbitrarias integradas. El analizador de diagramas de Bode se incluye con el paquete AWG; utiliza el AWG para el estímulo y los canales del osciloscopio para la medición de la respuesta.
