El MSO2204X es un osciloscopio de señal mixta de cuatro canales y 200 MHz.

Con una frecuencia de muestreo en tiempo real de 5 GSa/s, una profundidad de memoria de 100 Mpts, 16 canales de analizador lógico (con la sonda opcional UT-M15) y mapeo de formas de onda Ultra Phosphor 3.0 de hasta 2 000 000 wfms/s en modo secuencial, el MSO2204X integra nueve instrumentos de banco en una unidad con pantalla táctil capacitiva multitáctil de 10,1 pulgadas: osciloscopio, analizador lógico, generador de funciones arbitrarias (AWG), analizador de espectro, voltímetro digital (DVM), frecuencímetro, analizador de protocolos, diagrama de Bode y analizador de potencia.

Para la validación de I+D convencional a 200 MHz, la depuración de señales mixtas de cuatro canales en silicio de MCU y FPGA más rápido, y los bancos de laboratorio de nivel de consolidación que necesitan espectro, AWG y decodificación de protocolos junto con la adquisición del osciloscopio, el MSO2204X es el modelo intermedio en la línea MSO2000X, que cierra la brecha de ancho de banda entre el modelo de entrada de 100 MHz y el superior de 300 MHz. Ofrece la misma frecuencia de muestreo de 5 GSa/s y memoria de 100 Mpts que el resto de la familia; la misma integración de nueve instrumentos; y sus 200 MHz de margen analógico se ajustan a las mediciones de tiempo de subida que empiezan a redondearse a 100 MHz.

• Ancho de banda de 200 MHz, 4 canales analógicos — Adquisición de cuatro canales de hasta 200 MHz con frecuencia de muestreo de 5 GSa/s (intercalado) y tiempo de subida calculado de ≤1,80 ns.
• Profundidad de memoria de 100 Mpts — Memoria profunda estándar en los cuatro canales para ventanas de captura largas sin compensación de la frecuencia de muestreo.
• Tecnología de visualización Ultra Phosphor 3.0 — Persistencia de escala de grises de 256 niveles con mapeo FPGA paralelo; hasta 500 000 wfms/s estándar y 2 000 000 wfms/s en modo secuencial.
• Nueve instrumentos en uno — Osciloscopio, analizador lógico de 16 canales (sonda opcional), AWG (opcional), analizador de espectro de 2,5 GHz, voltímetro digital de 4 dígitos, frecuencímetro de hardware de 7 dígitos, analizador de protocolos, diagrama de Bode (con AWG) y analizador de potencia (opcional).
• Decodificación de protocolos estándar — RS-232/UART, I²C y SPI incluidos de serie.
• Protocolos opcionales — CAN, CAN-FD, LIN, FlexRay, SENT y audio (I²S/LJ/RJ/TDM) disponibles mediante licencias de software.
• 16 canales digitales (opcionales) — Añada capacidad de señal mixta con la sonda lógica UT-M15; frecuencia de muestreo digital de 1,25 GSa/s, ancho de pulso detectable mínimo de 800 ps.
• AWG de doble canal de 50 MHz opcional — Generador de formas de onda arbitrarias de 16 bits y 250 MSa/s con 200 formas de onda integradas; analizador de diagrama de Bode incluido con el paquete AWG.
• Disparo por zona — Condiciones de disparo dibujadas mediante rectángulos con lógica "Debe intersectar" / "No debe intersectar".
• 56 mediciones automatizadas — Mediciones de voltaje, tiempo, frecuencia y estadísticas con histogramas y estadísticas de tendencia; hasta 27 mostradas simultáneamente.
• Pantalla multitáctil capacitiva de 10,1 pulgadas — Pantalla HD de 1280×800 con diseño multiventana, control por gestos y salida HDMI.
• Control remoto por SCPI y servidor web — USB 3.0, LAN (VXI-11) y control integrado basado en navegador desde PC o móvil.
• Actualizaciones de firmware gratuitas y desbloqueo de licencias sin caducidad — Las actualizaciones de firmware son gratuitas durante toda la vida útil del producto; los desbloqueos de licencia para paquetes opcionales no tienen caducidad.

Características detalladas

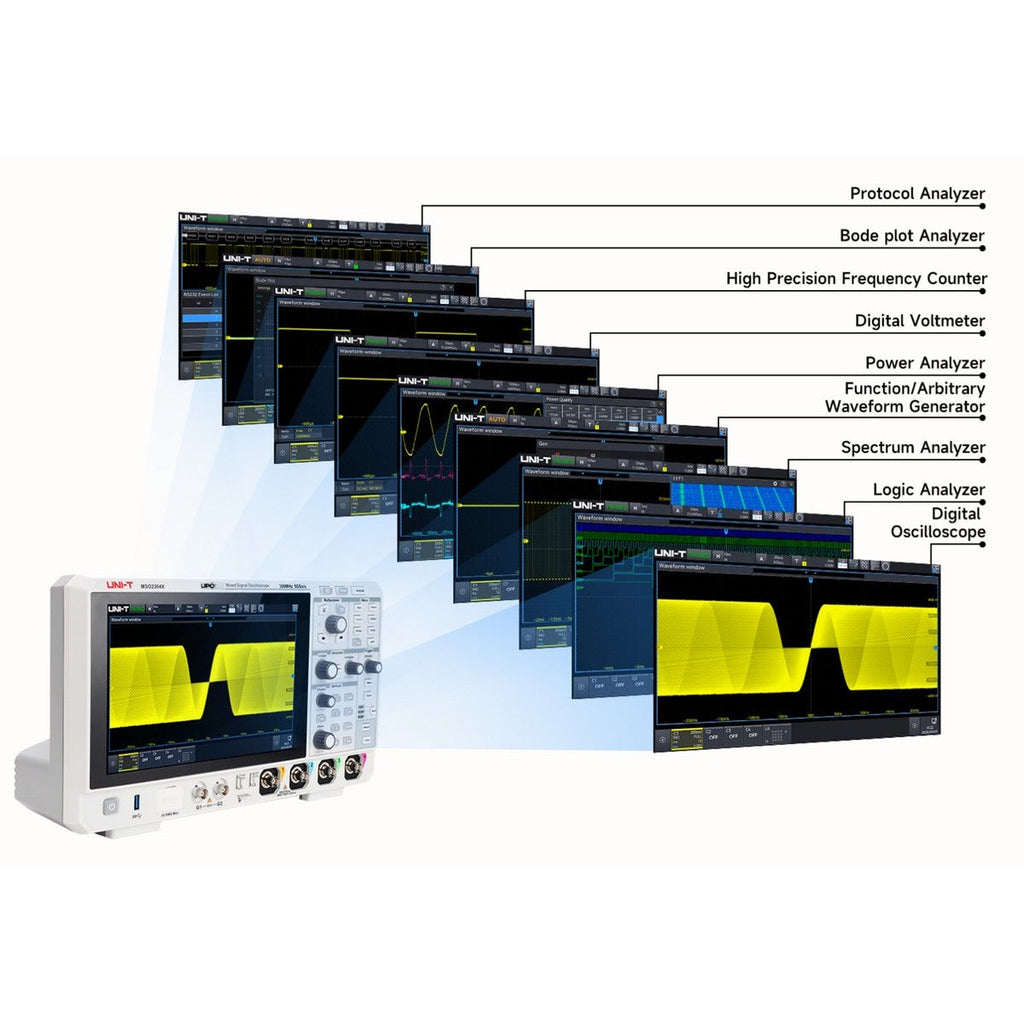

Nueve instrumentos en uno

La plataforma MSO2000X integra nueve funciones de instrumento en una unidad de banco: osciloscopio de almacenamiento digital, analizador lógico de 16 canales (con la sonda opcional UT-M15), generador de funciones y formas de onda arbitrarias de doble canal de 50 MHz (opcional), analizador de espectro de 2,5 GHz (FFT de hasta 4 Mpts), voltímetro digital de 4 dígitos, frecuencímetro de hardware de 7 dígitos, analizador de bus serie multiprotocolo, analizador de diagrama de Bode (opcional, emparejado con el AWG para barrido de bucle cerrado) y analizador de electrónica de potencia (opcional).

Para bancos de laboratorio que consolidan la decodificación de protocolos, el análisis espectral de RF y el trabajo con osciloscopios de cuatro canales en la misma sesión, la integración elimina el ciclo de intercambio de cables e instrumentos que interrumpe el flujo de trabajo de ingeniería en configuraciones de banco con múltiples dispositivos.

Adquisición de alta velocidad: 5 GSa/s, 100 Mpts

La frecuencia de muestreo en tiempo real de 5 GSa/s (modo intercalado) y la memoria de adquisición de 100 Mpts mantienen una fidelidad total de la forma de onda en todo el ancho de banda analógico de 200 MHz. La tasa de captura estándar alcanza los 500 000 wfms/s; en modo secuencial (el modo de adquisición de memoria segmentada que condiciona las capturas a un evento de disparo), la tasa de captura aumenta a 2 000 000 wfms/s, conservando hasta 125 000 cuadros de grabación de forma de onda ininterrumpida en tiempo real por hardware para su posterior reproducción y análisis.

ERES (resolución mejorada) extiende la resolución vertical efectiva del ADC nativo de 8 bits hasta 12 bits cuando hay margen de ancho de banda disponible, lo cual es útil para trabajos de baja amplitud donde el ruido de cuantización podría oscurecer detalles en rizado de conmutación, salidas de sensores o análisis de fluctuación (jitter).

Ultra Phosphor 3.0: Persistencia de escala de grises de 256 niveles

Ultra Phosphor 3.0 es la arquitectura de mapeo de formas de onda de tercera generación de UNI-T, que combina la adquisición paralela por FPGA con una gradación de intensidad de escala de grises de 256 niveles. El rendimiento es de cinco a diez veces mayor que el de la generación anterior y el tiempo muerto de adquisición se reduce a menos de 1 µs; el osciloscopio captura señales de flancos rápidos de 1,17 ns a 2 000 000 de eventos por segundo en modo secuencial sin perder el margen de eventos raros entre redibujados. La gradación de intensidad de 256 niveles muestra la frecuencia de ocurrencia de la señal directamente: las formas de onda frecuentes aparecen más brillantes y las poco frecuentes más tenues, lo que hace intuitivo distinguir el comportamiento normal de las fallas intermitentes durante largas capturas en banco.

Analizador de espectro integrado: FFT de hasta 4 Mpts

El analizador de espectro FFT mejorado estándar cubre de 0 Hz a 2,5 GHz con una longitud de FFT de hasta 4 Mpts, análisis de señal de cuatro canales, cuatro tipos de traza (Normal, Promedio, Retención Máxima, Retención Mínima) y cuatro modos de detección. Las funciones de marcador cubren automático, manual y umbral con una lista de puntos de marcador, además de una pantalla de cascada para rastrear la actividad espectral a lo largo del tiempo. Úselo para identificar armónicos, caracterizar firmas EMI durante barridos de pre-cumplimiento, verificar la pureza de la señal de reloj en diseños integrados o analizar señales moduladas, sin pagar por un analizador de espectro independiente.

Análisis de protocolos: 9 tipos de bus en cuatro dominios

El MSO2000X cubre nueve tipos de protocolos en cuatro dominios de bus: serie de computadora (RS-232/UART, I²C, SPI — estándar), serie automotriz (CAN, CAN-FD, LIN, FlexRay — opcional), sensor automotriz (SENT — opcional) y audio (I²S, Left-Justified, Right-Justified, TDM — opcional). El disparo y la decodificación están integrados: dispare ante un error de cuadro, una coincidencia de identificador, una falla de CRC o una condición de falta de acuse de recibo, y la decodificación se muestra junto a la forma de onda capturada. Hasta cuatro decodificaciones simultáneas más la decodificación de bus paralelo (hasta 18 bits, canales analógicos y digitales mezclados) cubren la mayoría de los flujos de trabajo de validación de sistemas integrados y buses automotrices en un solo instrumento.

AWG de doble canal de 50 MHz con diagrama de Bode (opcional)

El paquete opcional MSO2000X-AWG añade un generador de funciones y formas de onda arbitrarias de doble canal de 50 MHz con resolución vertical de 16 bits y frecuencia de muestreo de 250 MSa/s, además del analizador de diagrama de Bode para la caracterización de respuesta de frecuencia, estabilidad de bucle, filtros y amplificadores. Las formas de onda integradas incluyen seno, cuadrado, pulso, rampa, arbitraria, ruido y CC, con 200 formas de onda arbitrarias estándar (Sinc, ExpRise, ExpFall, Cardiac, Gauss, Lorentz, HaverSine y otras). Se admite la modulación AM, FM, ASK, FSK y de barrido, y las capturas en pantalla del osciloscopio se pueden cargar directamente en el AWG para la reproducción de estímulo-respuesta.

Análisis de potencia (opcional): Cinco tipos de medición

Para la validación de fuentes de alimentación conmutadas a frecuencias moderadas y el análisis de transitorios de carga en convertidores de punto de carga, el paquete de análisis de potencia opcional añade calidad de potencia, análisis de armónicos, caracterización de corriente de sobretensión, análisis de rizado y análisis de bucle a la ruta de adquisición de cuatro canales. El mismo osciloscopio que captura la forma de onda de accionamiento de puerta también calcula la pérdida de conmutación a lo largo del ciclo, reemplazando a un analizador de potencia independiente para la caracterización en etapa temprana de convertidores de conmutación y diseños de punto de carga.

Disparo por zona: Condiciones de disparo dibujadas mediante rectángulos

El disparo por zona aísla una anomalía ocasional por condición de disparo en lugar de por estabilidad de la forma de onda. Dibuje un rectángulo en la pantalla, establezca "Debe intersectar" o "No debe intersectar", y el osciloscopio se dispara cuando la forma de onda cumple con la condición espacial; se admiten dos zonas, provenientes de cualquiera de los canales CH1 a CH4. Combinado con los once tipos de disparo (flanco, ancho de pulso, rampa, pulso runt, pulso de sobreamplitud, retardo, tiempo de espera, duración, configuración y retención, N-ésimo flanco, patrón de código), el disparo por zona convierte la búsqueda de eventos raros en una condición de adquisición definida en lugar de un ejercicio de esperar y observar.

56 mediciones automatizadas con histogramas y estadísticas de tendencia

El MSO2000X proporciona 56 parámetros de medición automatizados en los canales analógicos (mediciones de voltaje, tiempo, frecuencia, estadísticas y ráfagas) con hasta 27 mediciones mostradas simultáneamente y capturas de parámetros por canal que muestran 39 mediciones de canal único a la vez. Las estadísticas de medición incluyen promedio, máximo, mínimo, desviación estándar, conteo, gráfico de tendencia y vistas de gráfico de barras (histograma). El histograma muestra visualmente la distribución de parámetros; el gráfico de tendencia muestra la deriva de los parámetros a lo largo del tiempo, útil para el análisis de fluctuación (jitter), la caracterización de capturas largas y los informes de evidencia de pasa/falla.

Configuración automática rápida (Fast Fuzzy Autoset): Configuración de todos los canales en menos de un segundo

El MSO2000X utiliza un algoritmo de configuración automática de lógica difusa construido alrededor del frecuencímetro de hardware de 7 dígitos y el procesamiento paralelo multicanal. La configuración automática de todos los canales se completa en menos de 1,5 segundos; la configuración automática de un solo canal se completa en menos de 1 segundo, útil en trabajos de verificación rápida en líneas de producción y bancos de laboratorio de educación con cambios frecuentes de configuración.

Interfaz de usuario multitáctil capacitiva de 10,1 pulgadas

La pantalla multitáctil capacitiva HD de 10,1 pulgadas y 1280×800 admite gestos táctiles estándar (clic, deslizar, zoom, editar, arrastrar) para la manipulación directa de formas de onda, además de dibujo de rectángulos para el disparo por zona. El diseño multiventana permite que múltiples paneles de visualización (forma de onda, FFT, lista de decodificación, tabla de mediciones) se arrastren y redimensionen de forma independiente. Los controles tradicionales de perilla y tecla permanecen para los ingenieros que los prefieren, y se admite la entrada de mouse y teclado externos a través de USB. La salida HDMI refleja la pantalla en un monitor o proyector externo, útil para demostraciones dirigidas por instructores y revisiones de equipos de ingeniería.

Conectividad, SCPI y control remoto por servidor web

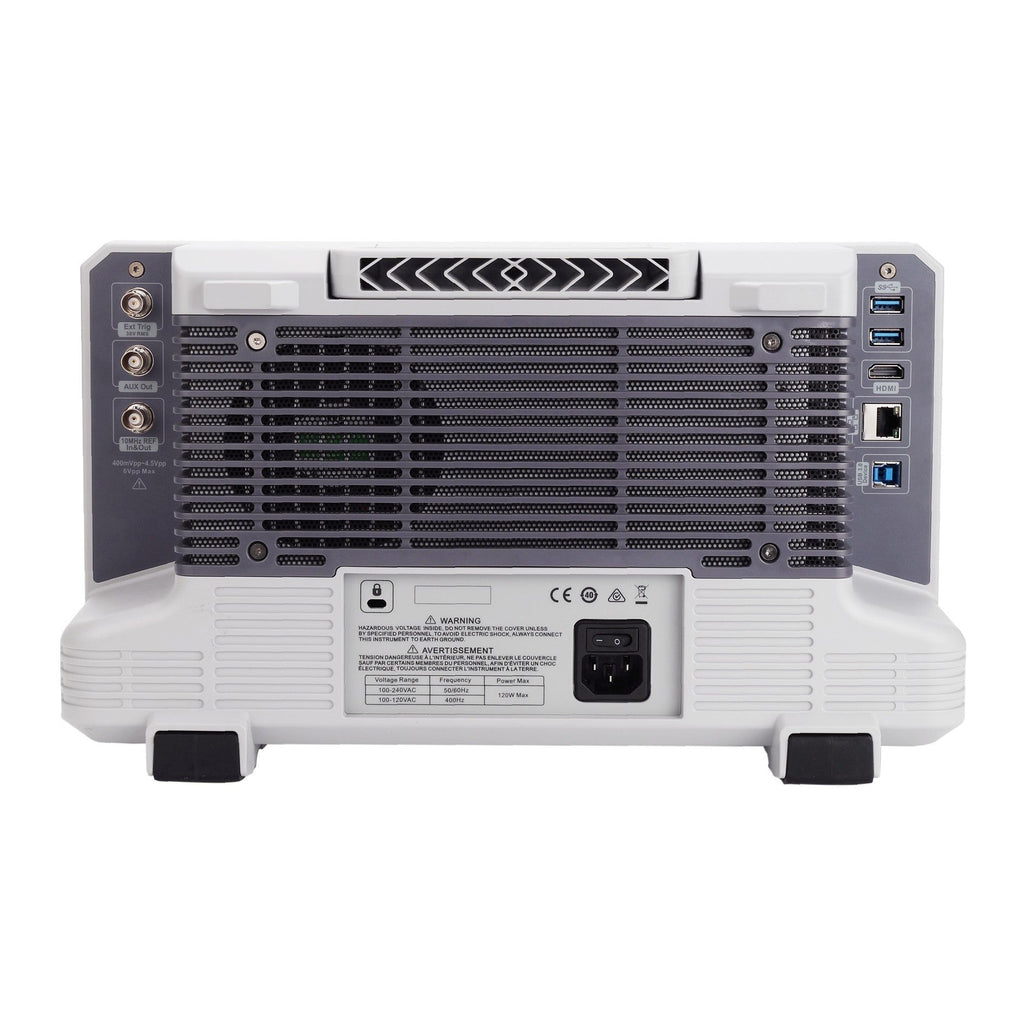

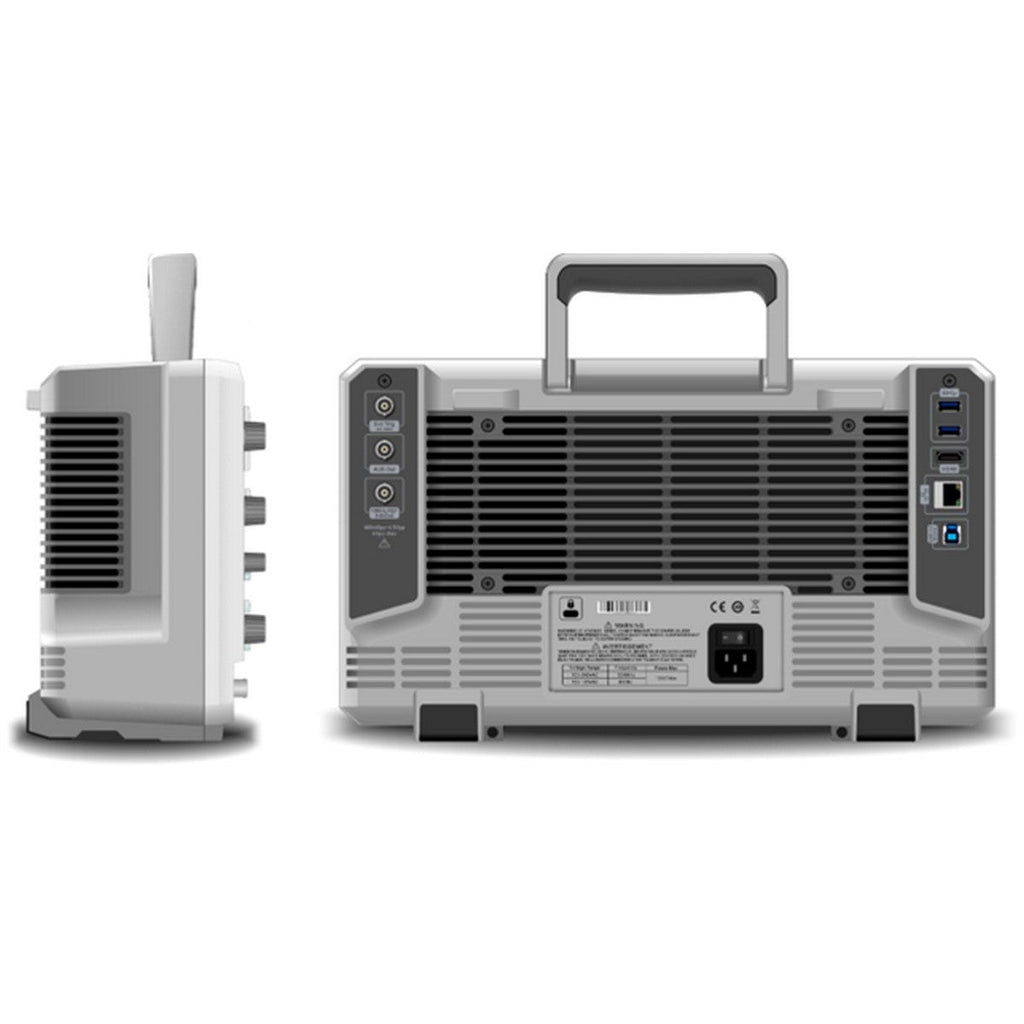

Host USB 3.0 (uno frontal, dos traseros), dispositivo USB 3.0 (trasero), LAN (10/100/1000 BASE-T, VXI-11), salida de pantalla HDMI, dos conectores Gen Out en el panel frontal (emparejados con el AWG opcional), entrada/salida de referencia de 10 MHz y salida AUX (Trig Out / Pass-Fail / DVM). El instrumento admite el conjunto completo de comandos SCPI y el servidor web integrado proporciona control remoto basado en navegador desde PC o móvil.

Aplicaciones

Para ingenieros de I+D

• Para la validación de I+D a 200 MHz, el MSO2204X cubre la depuración de microcontroladores ARM Cortex-M y ARM Cortex-A más rápidos, trabajo de señal mixta de cuatro canales en diseños de referencia de FPGA y decodificación de protocolos de mayor ancho de banda donde 100 MHz comienza a limitar la visibilidad de los detalles de tiempo de subida y sobreimpulso. Con 16 canales digitales a través de la sonda lógica UT-M15, el mismo instrumento captura la integridad de la señal en el dominio analógico y el comportamiento del protocolo en el dominio digital en una vista correlacionada temporalmente.
• Captura de señal mixta correlacionada temporalmente a través de canales analógicos y 16 líneas digitales (con la sonda UT-M15) en el mismo instrumento y el mismo evento de disparo.
• Decodificación SPI, I²C y RS-232/UART estándar junto con formas de onda capturadas; hasta cuatro decodificaciones simultáneas más decodificación de bus paralelo para protocolos personalizados.
• Disparo por zona para la búsqueda de eventos raros en anomalías de temporización intermitentes, runts y fallas.
• 56 mediciones automatizadas con histogramas y estadísticas de tendencia para análisis de fluctuación (jitter) y caracterización de capturas largas.
• Actualizaciones de firmware gratuitas durante toda la vida útil del producto; los desbloqueos de licencia para paquetes opcionales no tienen caducidad.

Para educación y laboratorios de enseñanza

• Para laboratorios de ingeniería de pregrado y posgrado que imparten cursos avanzados en sistemas integrados, comunicaciones y señales-y-sistemas, el MSO2204X proporciona 200 MHz de ancho de banda analógico junto con el conjunto integrado de nueve instrumentos, cubriendo osciloscopio, análisis de espectro basado en FFT, decodificación de protocolos y trabajo de estímulo controlado por AWG en una sola unidad de banco de enseñanza, con proyección HDMI para demostraciones dirigidas por instructores.
• Nueve instrumentos integrados cubren la mayor parte del plan de estudios de instrumentos de banco en una sola superficie de entrenamiento del operador, desde fundamentos analógicos y digitales hasta temas introductorios de electrónica de potencia.
• La salida HDMI refleja la pantalla en un proyector o monitor externo para demostraciones dirigidas por el instructor.
• El acceso remoto por servidor web permite a los estudiantes ver capturas y realizar mediciones desde dispositivos de aula en red sin abarrotar el banco.
• La interfaz de usuario multitáctil capacitiva más los controles tradicionales de perilla y tecla admiten una variedad de niveles de comodidad de los estudiantes con la operación de instrumentos de banco.
• La pantalla de 10,1 pulgadas con diseño multiventana hace que las vistas simultáneas de forma de onda, FFT, decodificación y mediciones sean visibles durante los ejercicios del curso.

Especificaciones

Descargas

Hoja de datos de la serie UNI-T MSO2000X

Manual de usuario de la serie UNI-T MSO2000X

Opciones y accesorios

Incluido

• 4 sondas pasivas UT-P05 (200 MHz, 10:1 / 1:1) (una por canal)
• Cable USB 3.0 UT-D30
• Cable directo BNC a BNC UT-L45
• Cable de conexión con pinzas de cocodrilo rojo y negro BNC UT-L02A
• Cable de alimentación estándar nacional
• Guía de inicio rápido

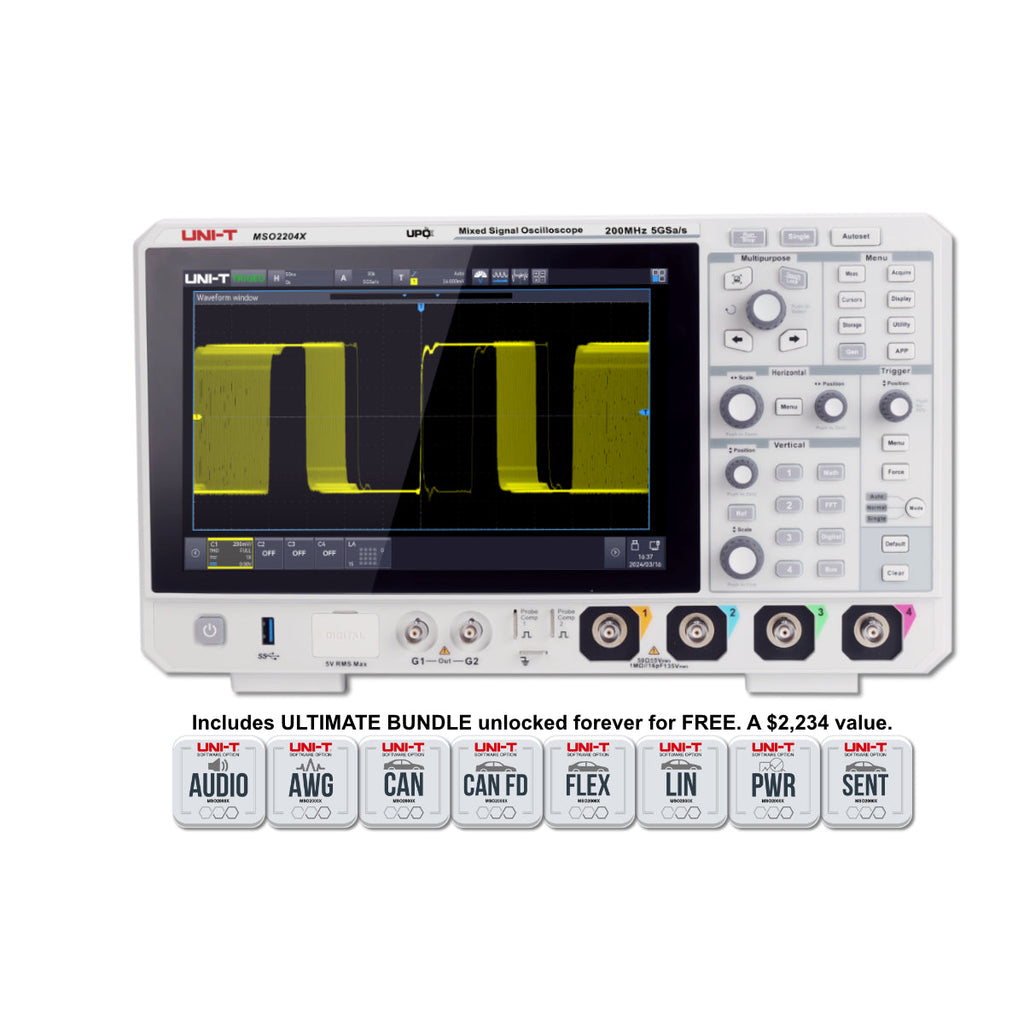

Opciones disponibles

• MSO2000X-AWG — Generador de funciones arbitrarias (AWG) de doble canal de 50 MHz con analizador de diagrama de Bode
• MSO2000X-PWR — Paquete de análisis de potencia (5 tipos de medición)
• MSO2000X-BND — Activación y decodificación de bus serie (CAN, CAN-FD, LIN, FlexRay, SENT, Audio)
• MSO2000X-AUTO — Paquete de bus serie para automoción (CAN, CAN-FD, LIN, FlexRay, SENT)
• MSO2000X-CAN / MSO2000X-CAN-FD / MSO2000X-LIN / MSO2000X-FLEX / MSO2000X-SENT / MSO2000X-AUDIO — Licencias de protocolo individuales
• Actualizaciones de ancho de banda: MSO2000X-BW1MT2M (100→200), MSO2000X-BW1MT3M (100→300), MSO2000X-BW2MT3M (200→300)

Accesorios recomendados

• UT-M15 — Módulo de sonda lógica de 16 canales
• UT-P07A — Sonda pasiva de alta resistencia de 500 MHz
• UT-P20 / UT-P21 — Sondas de alto voltaje
• UT-P30 / UT-P31 / UT-P32 / UT-P33 — Sondas diferenciales de alto voltaje
• UT-P40 / UT-P41 / UT-P42 / UT-P43 / UT-P44 — Sondas de corriente
• UT-ISOT — Transformador de aislamiento
• UT-M13X — Tarjeta de demostración de osciloscopio

Opciones de software

• MSO2000X-AUDIO — Opción de disparo y análisis de bus serie (I2S, LJ, RJ, TDM)
• MSO2000X-AUTO — Opción de disparo y decodificación de bus serie (CAN, CAN-FD, LIN, FlexRay, SENT)
• MSO2000X-AWG — Opción de generador de formas de onda arbitrarias
• MSO2000X-BND — Paquete de disparo y decodificación de bus serie (incluye AUTO, AUDIO)
• MSO2000X-CAN — Disparo y análisis de bus serie CAN para automoción
• MSO2000X-CANFD — Disparo y análisis de bus serie CAN-FD para automoción
• MSO2000X-FLEX — Disparo y análisis de bus serie FlexRay para automoción
• MSO2000X-LIN — Disparo y análisis de bus serie LIN para automoción
• MSO2000X-PWR — Opción de análisis de potencia
• MSO2000X-SENT — Disparo y análisis de bus de sensores SENT para automoción

Miembros de la familia

• MSO2104X (100 MHz, 4 canales)

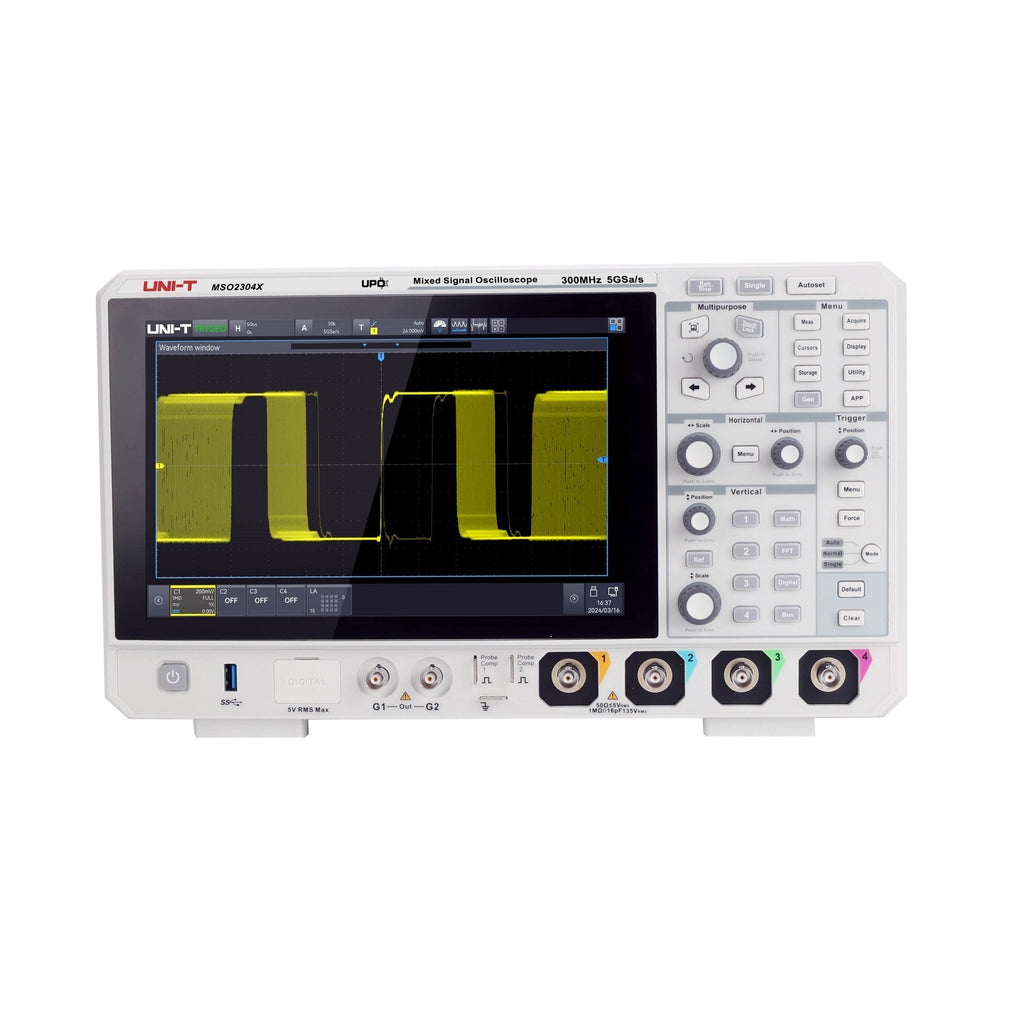

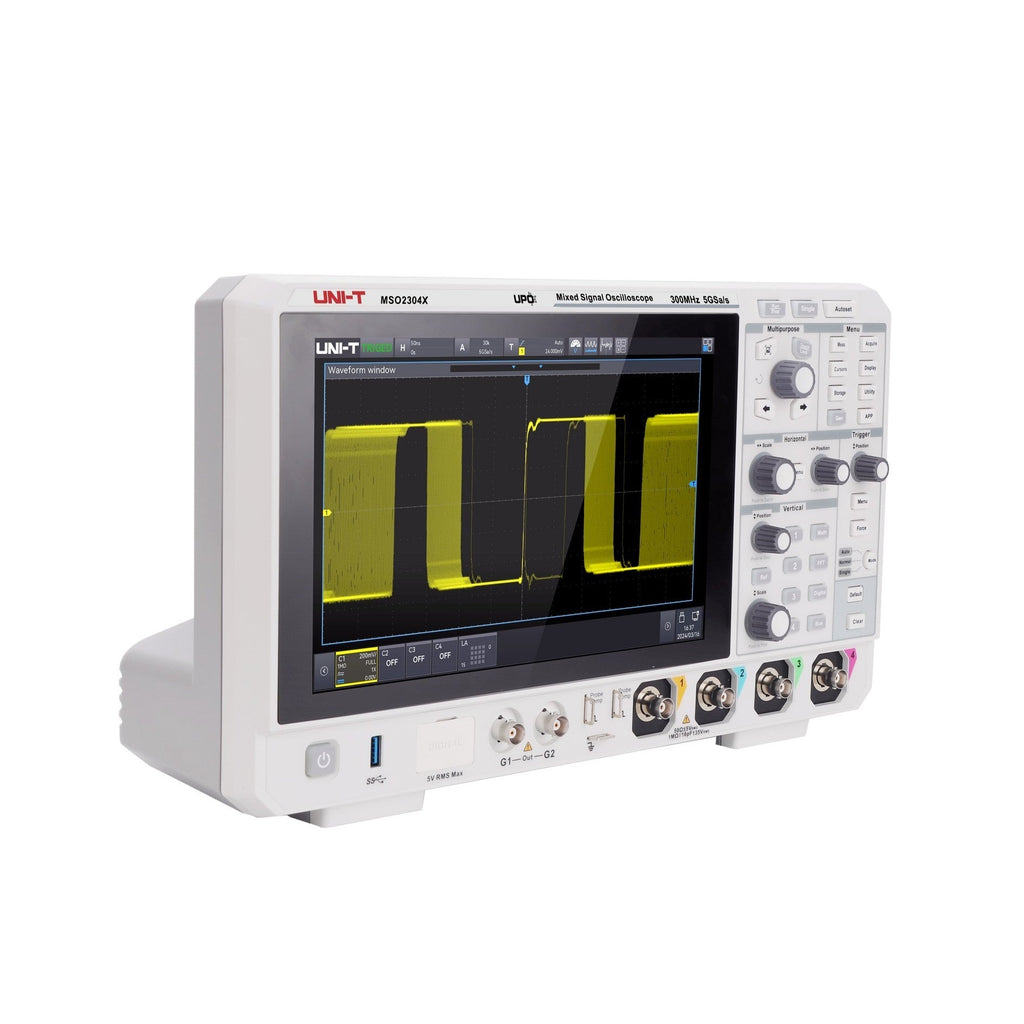

• MSO2304X (300 MHz, 4 canales)

Preguntas frecuentes

¿Cuál es la diferencia entre la tasa de captura estándar y la tasa de captura en modo secuencial?

La tasa de captura estándar (500,000 wfms/s) es la velocidad a la que el MSO2204X adquiere formas de onda durante la operación continua en tiempo real. El modo secuencial (2,000,000 wfms/s) utiliza memoria segmentada para condicionar las capturas a un evento de disparo, almacenando hasta 125,000 tramas de adquisiciones disparadas para su posterior reproducción. Utilice el modo estándar para la observación general de formas de onda; utilice el modo secuencial para la búsqueda de eventos poco frecuentes donde la condición de disparo está bien definida y la cantidad de capturas por segundo es importante.

¿Es el MSO2204X un osciloscopio de 12 bits?

No. El MSO2204X tiene un ADC nativo de 8 bits con una resolución efectiva de hasta 12 bits mediante ERES (resolución mejorada) cuando hay margen de ancho de banda disponible. Para una adquisición nativa de 12 bits con ancho de banda completo y frecuencia de muestreo completa, consulte los osciloscopios de la serie HD de UNI-T (UPO1000HD, UPO2000HD, MSO1000HD, MSO3000HD, MSO5000HD, MSO8000HD), que utilizan la arquitectura ADC nativa R12™ de 12 bits.

¿Están incluidos los 16 canales digitales?

La interfaz frontal del analizador lógico de 16 canales digitales está integrada en el chasis, pero su uso requiere el módulo de sonda opcional UT-M15. Sin el UT-M15, el MSO2204X funciona como un osciloscopio de almacenamiento digital de 4 canales.

¿Qué incluye la opción AWG?

El paquete MSO2000X-AWG añade un generador de funciones y formas de onda arbitrarias de doble canal de 50 MHz con resolución vertical de 16 bits, frecuencia de muestreo de 250 MSa/s y 200 formas de onda arbitrarias integradas. El analizador de diagrama de Bode se incluye con el paquete AWG. Utiliza el AWG para el estímulo y los canales del osciloscopio para la medición de respuesta.
