Registrador de datos multiparámetro de 16 canales | Temperatura RTD, presión, voltaje de 4-20mA y 0-5V con RS485
Notas del producto:
También hay opciones y configuraciones personalizadas disponibles. Por favor, contáctenos si necesita ayuda con su aplicación específica.
Las unidades base suelen estar en stock. Las configuraciones personalizadas se enviarán directamente desde el fabricante. Por favor, espere de 10 a 15 días hábiles para el procesamiento y envío del pedido.

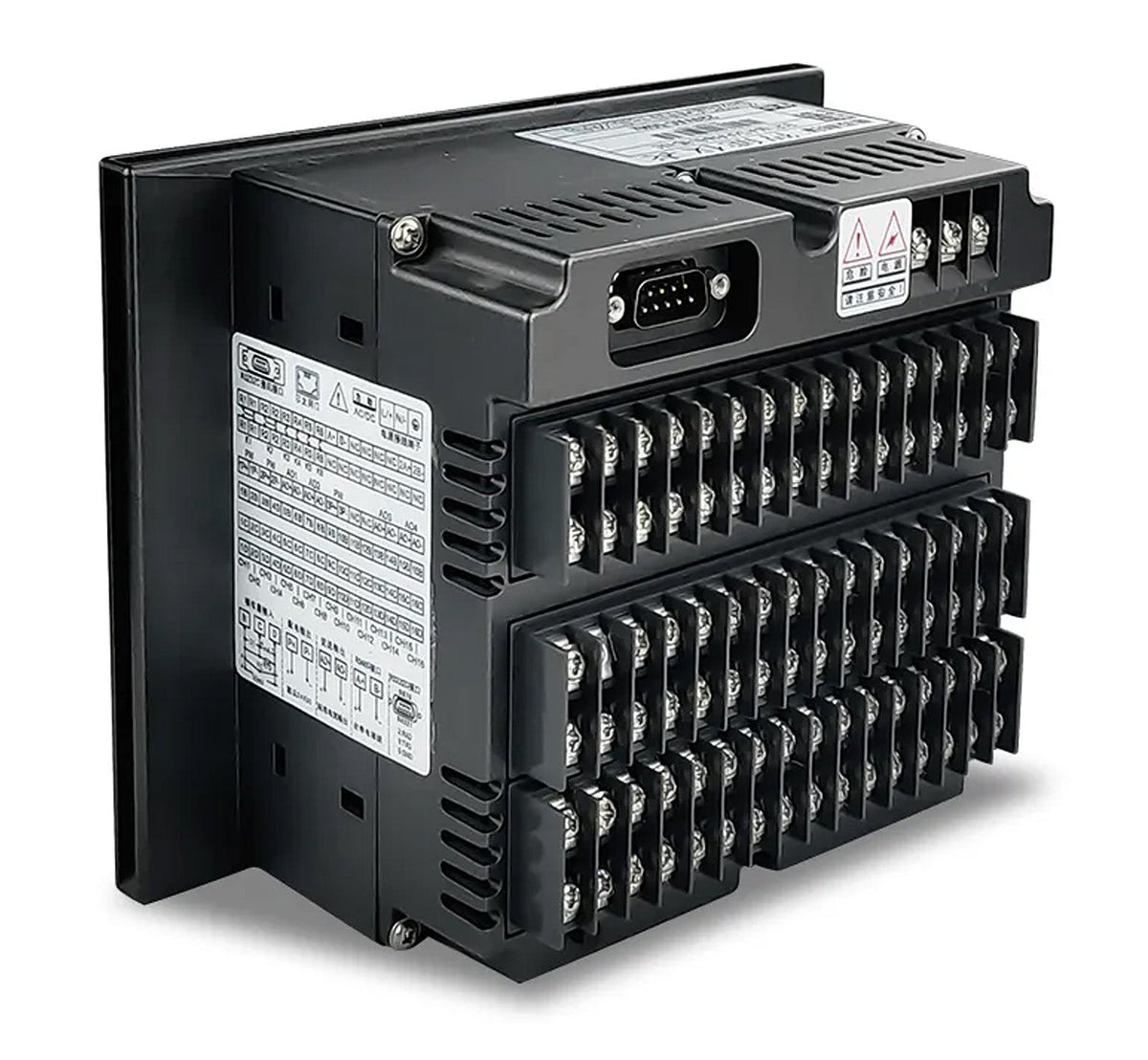

La unidad base incluye 16 entradas, 6 salidas de relé, 6 salidas de alimentador, entrada de alimentación de 24 VCA y salida RS485.
Descargar
Descargar

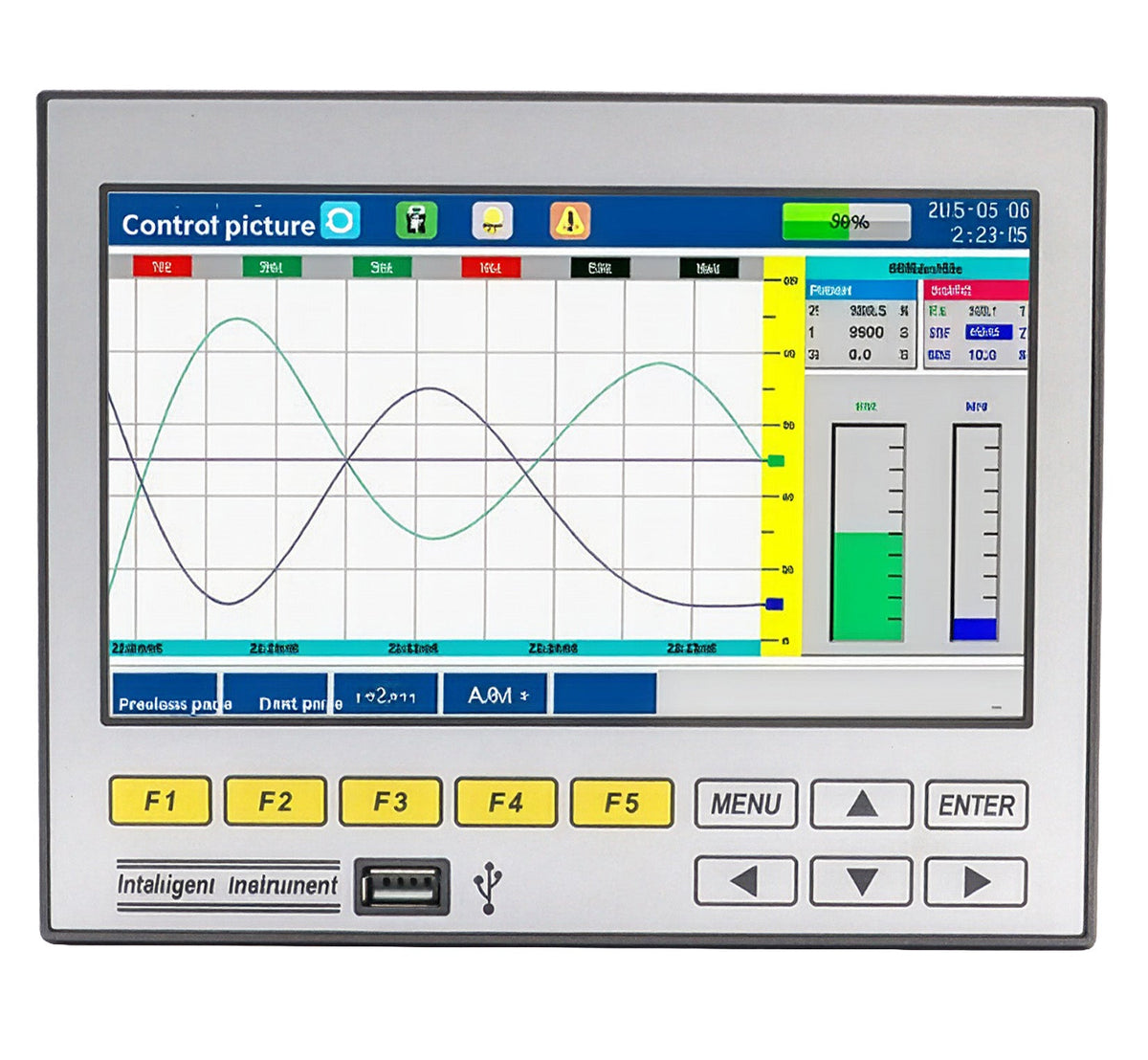

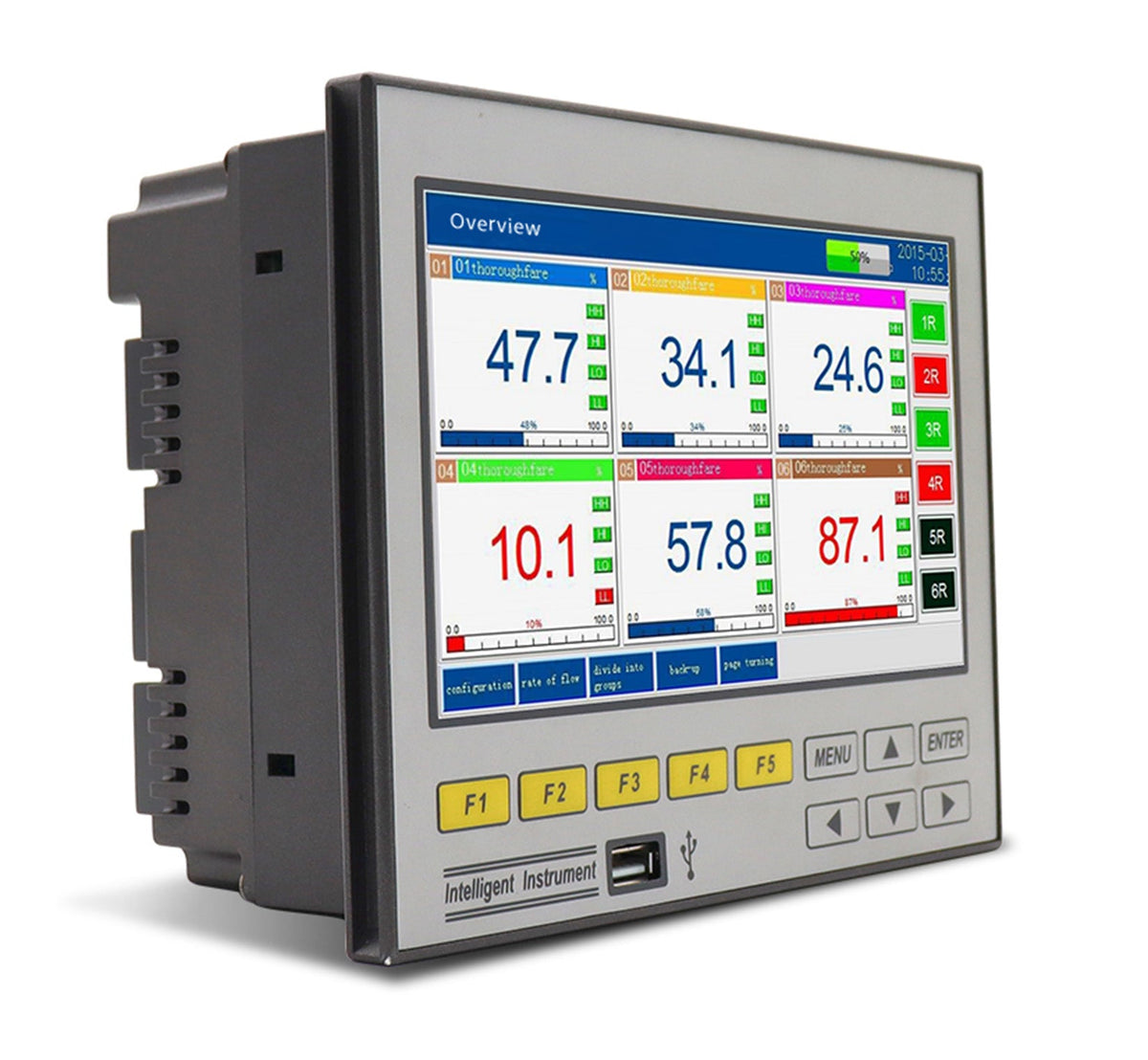

El SPGT71R es un registrador de datos de alta integración con pantalla táctil a color, diseñado para el monitoreo avanzado de procesos y la automatización industrial.
Diseñado para ofrecer flexibilidad y fiabilidad, admite entradas multicanal, salidas de control y una comunicación fluida en una amplia gama de aplicaciones.

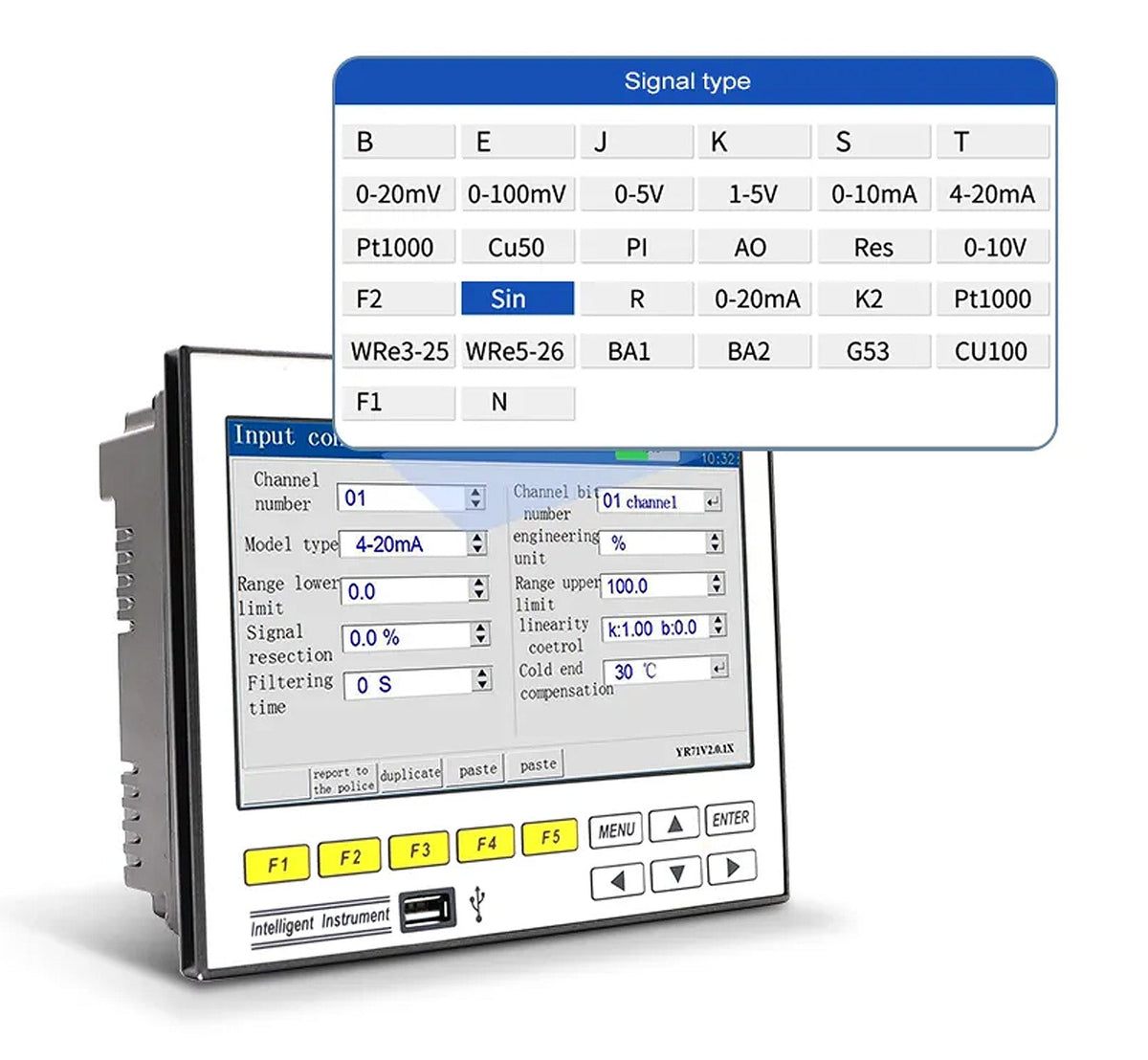

Diseñado para entornos exigentes, el SPGT71R admite de 1 a 16 canales de entrada analógica, junto con de 1 a 6 salidas de relé para un control y una respuesta precisos. También proporciona de 1 a 6 canales de alimentación de 24 V CC para sensores, lo que simplifica la integración del sistema y reduce la necesidad de fuentes de alimentación externas.
Las interfaces de comunicación duales RS232C y RS485 permiten una fácil conexión a dispositivos externos y sistemas de control. La interfaz RS232C admite la conexión directa a una microimpresora para la salida de datos y la generación de informes in situ. La protección integrada contra cortes de alimentación y la protección del reloj garantizan la integridad de los datos y un funcionamiento continuo, incluso en caso de interrupciones eléctricas.
Aplicaciones
Ideal para su uso en procesamiento petroquímico, producción de alimentos, monitoreo ambiental y aplicaciones médicas, el SPGT71R mejora la visibilidad operativa y favorece una fabricación y una gestión energética más inteligentes e inteligentes.
Especificaciones

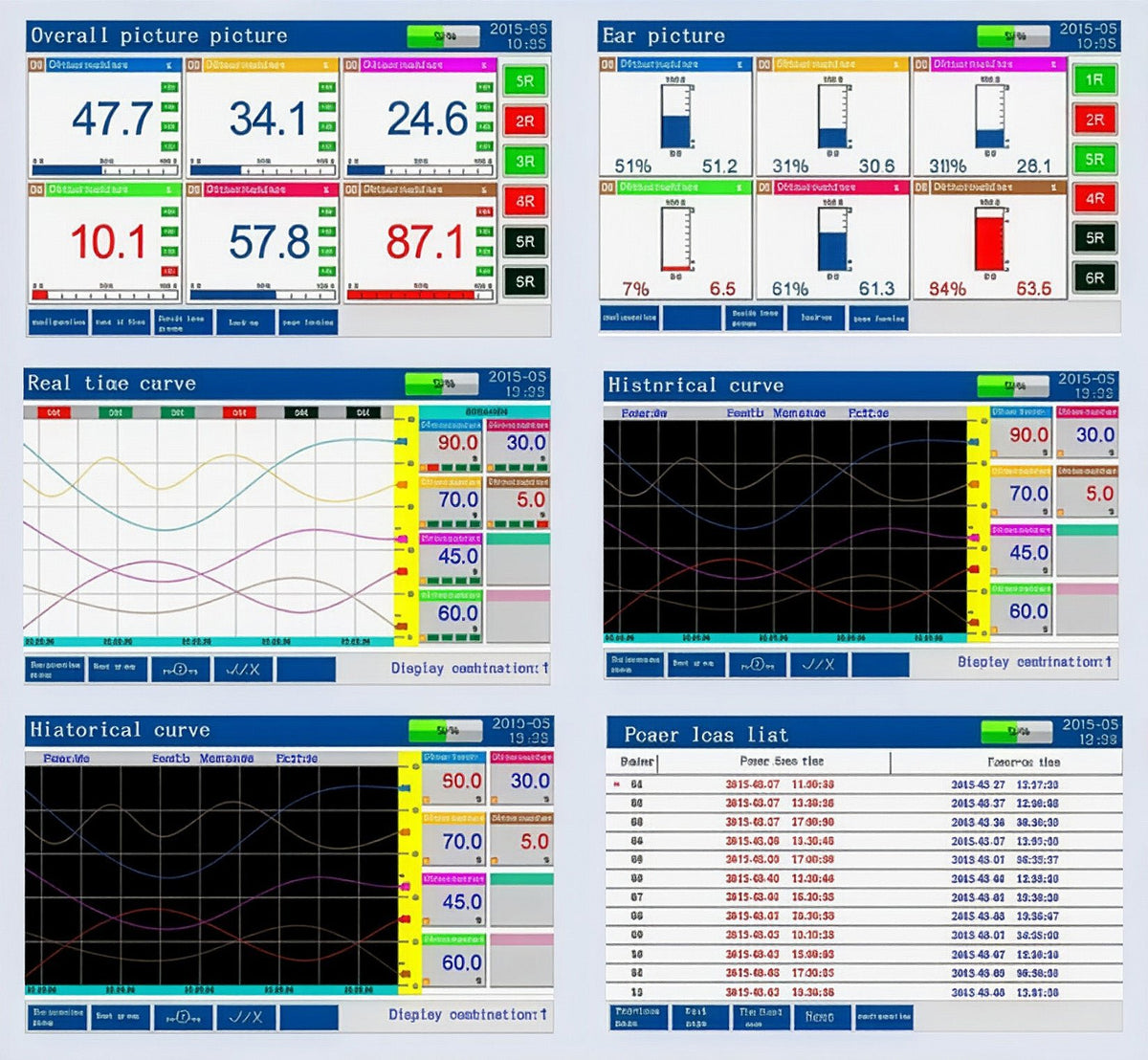

| Pantalla | LCD TFT de 7 pulgadas a todo color (resolución de 800 × 480) |
|---|---|
| Precisión | Visualización en tiempo real: ±0,2 % de la escala completa Precisión de recuperación: ±0,2 % de la escala completa Nota: El termopar requiere compensación de la unión fría |
| Procesador | Procesador RISC ARM Cortex-M3 de 32 bits de alto rendimiento Admite funciones simultáneas de recolección de datos, registro, visualización y alarma |
| Módulo de almacenamiento | Flash NAND en paralelo para el almacenamiento de datos históricos FRAM serie para el almacenamiento de parámetros |
| Salida de distribución | Admite hasta 3 salidas de alimentación para transmisores (24 V CC aisladas) ≤60 mA por canal Salidas aisladas opcionales de 12 V CC / 5 V CC disponibles |
| Salida del transmisor | Hasta 4 canales de salida de corriente estándar Capacidad de carga: 750 Ω (máx.) Compatible con instrumentos de visualización, DCS y sistemas PLC para transmisión a larga distancia |

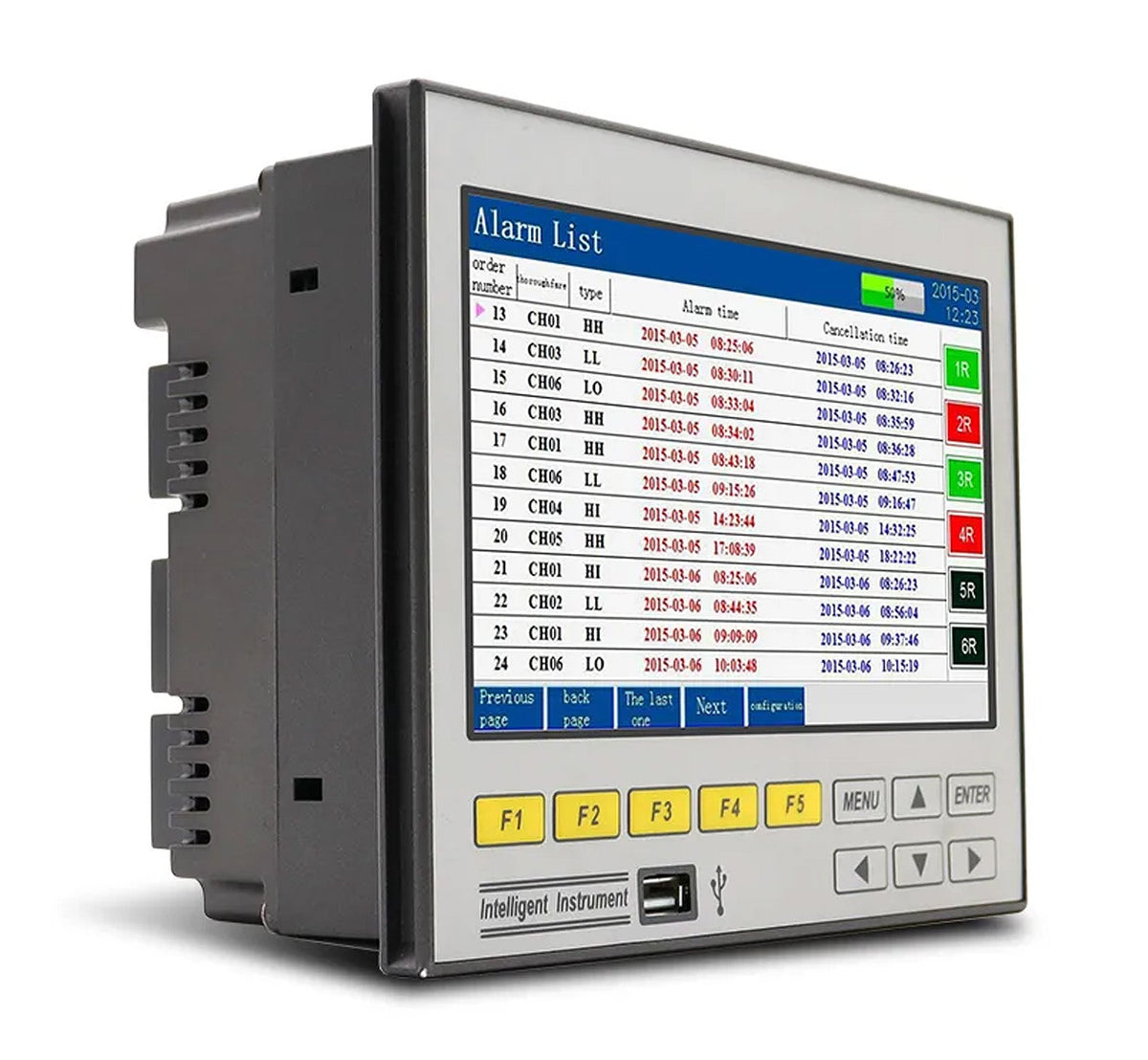

| Salida de alarma de relé | Hasta 6 salidas de relé Clasificación de contactos: 1 A a 250 V CA / 1 A a 30 V CC Límites de alarma superior e inferior configurables |
| Comunicación | Las opciones pueden incluir interfaces RS232 / RS485, admite el protocolo Modbus RTU e interfaz Ethernet RJ45 |
| Impresión | Interfaz RS232 para conexión directa a una microimpresora Velocidad de transmisión: 1200 |
| Capacidad de registro | 64 MB / 128 MB / 192 MB / 248 MB (opcional) |
| Intervalo de registro | De 1 a 240 segundos Intervalos seleccionables: 1, 2, 4, 8, 12, 24, 36, 60, 120, 180, 240 segundos |
| Copia de seguridad y transferencia de datos | Admite unidades flash USB 1.1 y 2.0 Compatible con dispositivos de almacenamiento USB de 1 GB a 32 GB |
| Fuente de alimentación | 100–240 V CA (nominal 220 V CA) 24 V CC 50/60 Hz |
| Protección contra fallos de alimentación | Protección de memoria integrada para parámetros y datos históricos Conservación permanente de datos tras la pérdida de alimentación |
| Protección del reloj | El reloj de hardware integrado mantiene la hora exacta tras la pérdida de alimentación |
| Error de la unión fría del termopar | ±2 °C |
| Entorno de trabajo | Temperatura: de 32 °F a 122 °F (de 0 °C a 50 °C), evitar la luz solar directa Humedad: 0–85 % HR (sin condensación) Altitud: <2000 m |
Descargas
Manual de usuario del registrador de datos SPGT71R
Software V1.3.5.6 del registrador sin papel SPGT71R/SPGT72R
