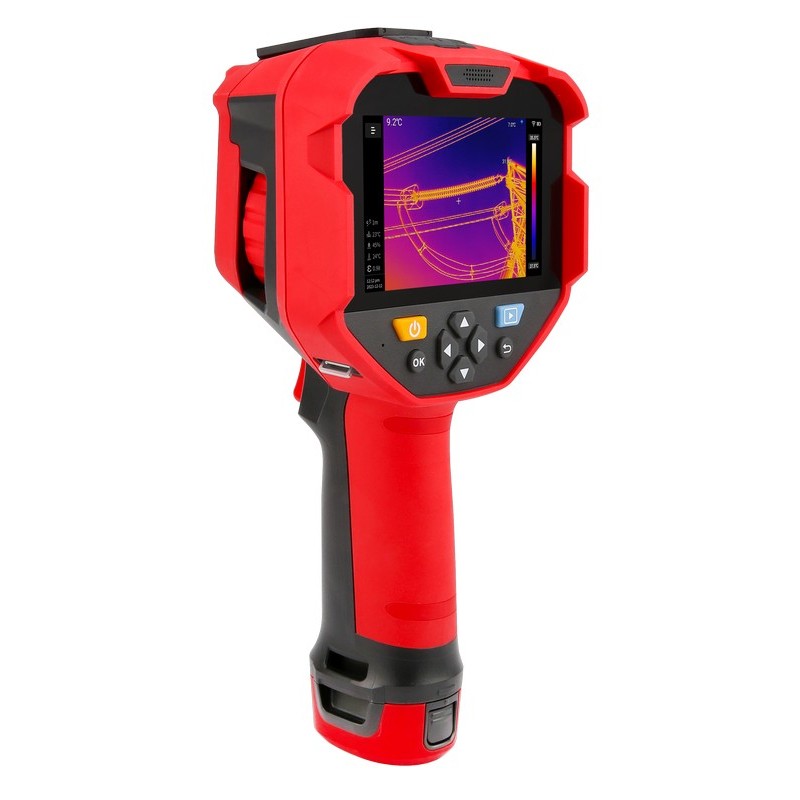

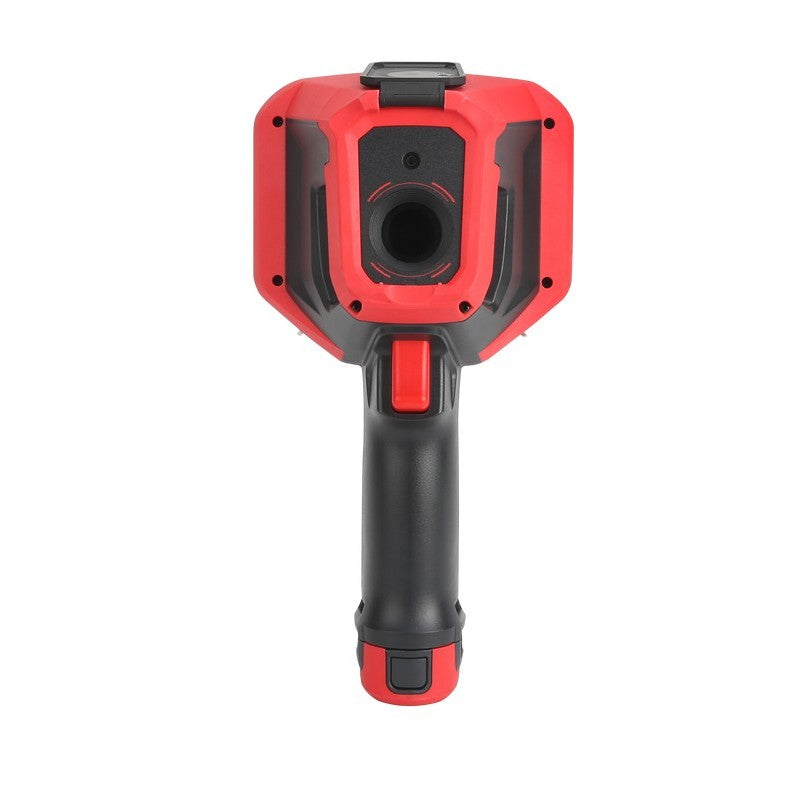

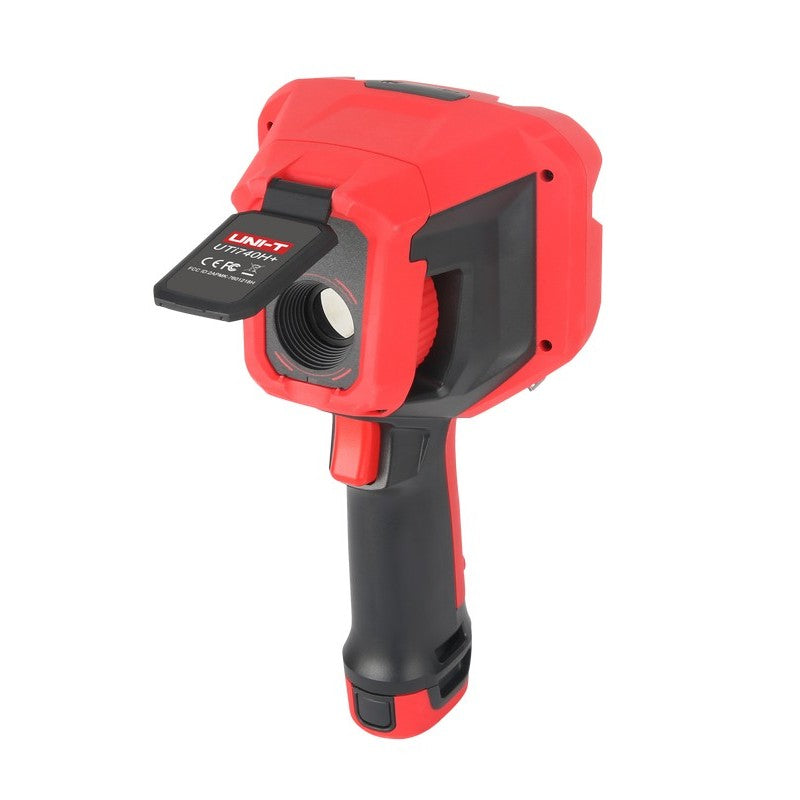

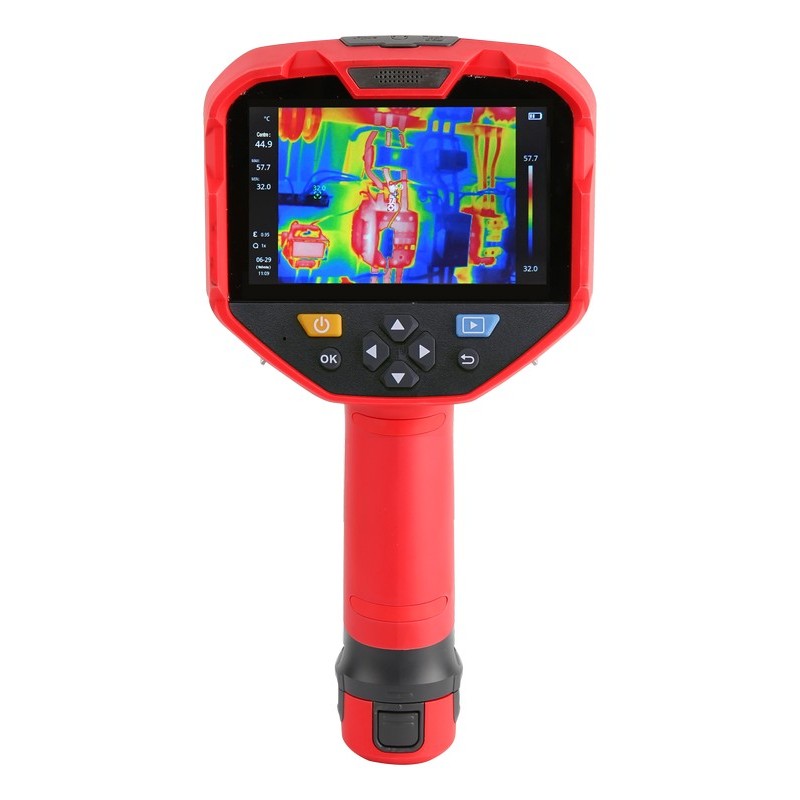

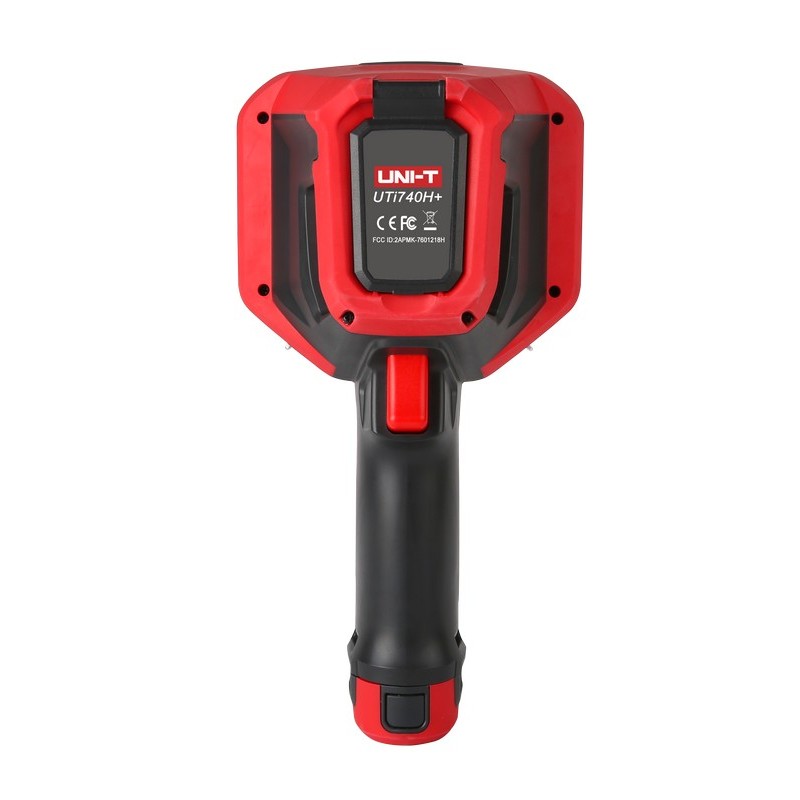

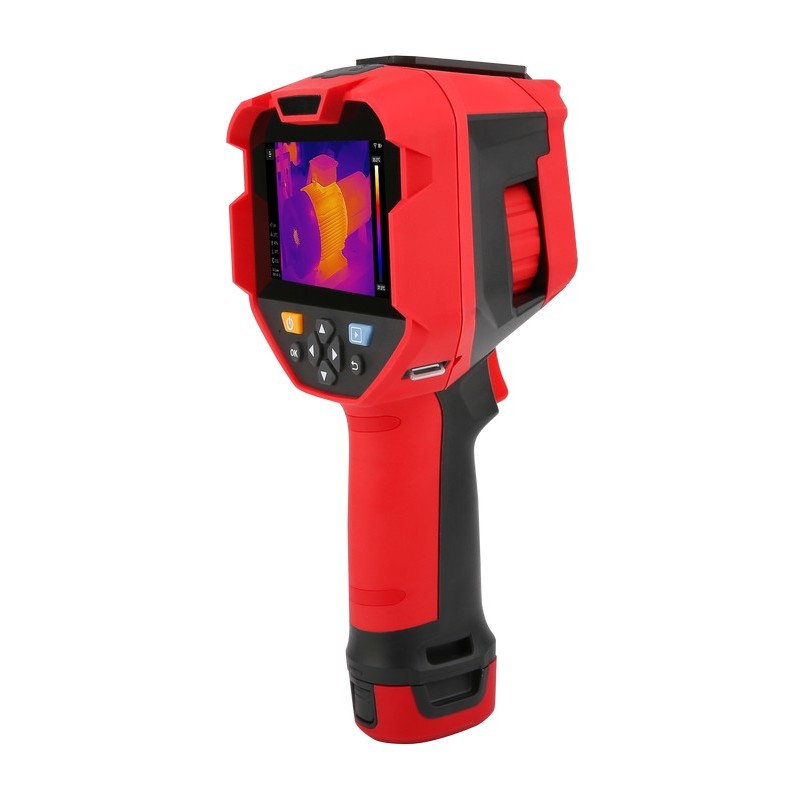

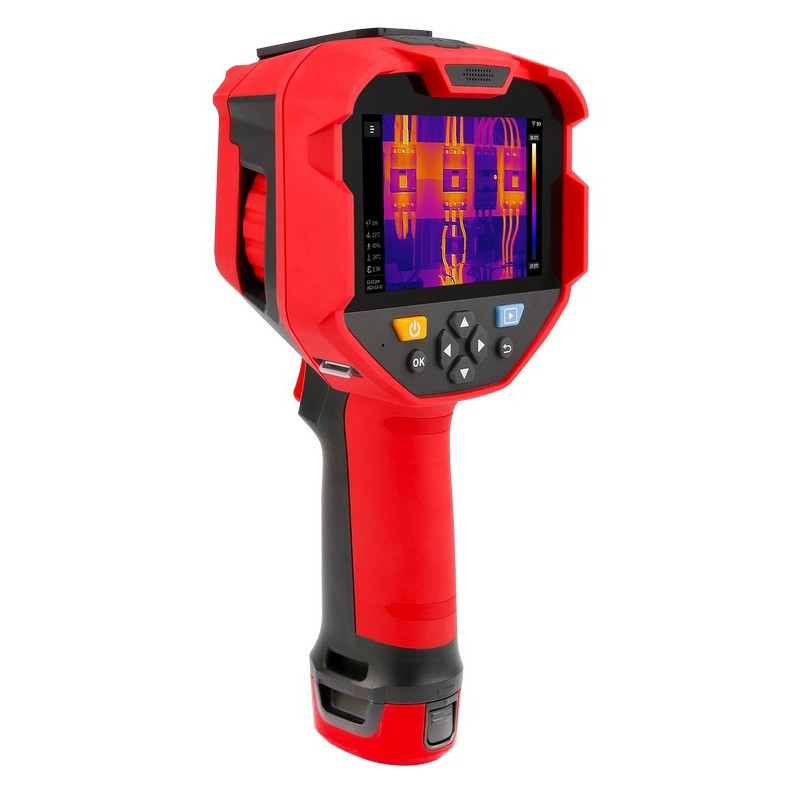

UTi740H+ 400 Professionelle erweiterte Wärmebildkamera
Herunterladen
Herunterladen
Die UNI-T UTi740H+ ist eine handgehaltene Wärmebildkamera mit manuellem Fokus, die für Industrie- und Gebäudefachleute entwickelt wurde, die sowohl Auflösung als auch Reichweite benötigen.
Ein 400×300 Infrarotdetektor gepaart mit einer thermischen Empfindlichkeit von <35mK löst feine Temperaturunterschiede auf, und die Super Resolution hebt aufgenommene Bilder für schärfere Details in Berichten auf 800×600 an. Der 4,3″ kapazitive Touchscreen (800×480) macht die Menüführung und Messungen auf dem Bildschirm im Feldeinsatz schnell.
Ein manueller Fokusring ermöglicht es der UTi740H+, sowohl auf nahe als auch auf entfernte Ziele scharfzustellen – der Unterschied zwischen einer brauchbaren Messung und einem verschwommenen Bild bei der Aufnahme eines Schaltschranks auf der anderen Seite eines Raumes oder eines Anschlusses oben an einem Mast. Messungen werden als radiometrische Fotos oder Videos gespeichert, und die Wi-Fi-Konnektivität ermöglicht das Live-Streaming oder die Übertragung von Dateien auf PC- und mobile Analysesoftware. Die IP54-Schutzart und eine Fallfestigkeit aus 2 Metern Höhe halten den Bedingungen auf der Baustelle stand, und der abnehmbare 5200 mAh Akku ist in Sekunden gewechselt.
- 400×300 Infrarot-Auflösung – hochauflösende Thermaldetails, angehoben auf 800×600 mit Super Resolution
- <35mK thermische Empfindlichkeit (NETD) – löst feine Temperaturunterschiede für eine frühzeitige Fehlererkennung auf
- Manueller Fokusring – scharfe Messung von sowohl nahen als auch entfernten Zielen
- 4,3″ kapazitiver Touchscreen (800×480) – schnelle Menüführung und Messung auf dem Bildschirm
- ≤30 Hz Bildrate – flüssige Live-Bildgebung beim Schwenken über Anlagen
- Radiometrische Videoaufnahme – erfassen Sie MP4- und UIR-Videos mit vollständigen Temperaturdaten
- 16-Punkt-Analyse-Toolkit – 16 Punkte, Linien, Rechtecke und Kreise mit Hi/Lo-Verfolgung
- T-Mix Fusion – mischt Thermal- und sichtbare Bilder, um Fehler im Kontext zu lokalisieren
- Wi-Fi-Live-Streaming – Streamen auf PC/App oder drahtlose Übertragung radiometrischer Dateien
- Abnehmbarer 5200 mAh Akku – vor Ort austauschbar, ca. 4h pro Ladung
- IP54 + 2m Fallfestigkeit – abgedichtet und robust für die Baustelle
UNI-T UTi740H+ Details
Manueller Fokusring für Distanzinspektionen
Der manuelle Fokusring der UTi740H+ ist das Merkmal, das sie von Point-and-Shoot-Wärmebildkameras unterscheidet. Ein weit entferntes Ziel scharfzustellen – eine Sammelschiene auf einem Umspannwerk-Gelände, ein Anschluss oben an einem Mast, ein auf dem Dach montiertes Gerät vom Boden aus – macht die Messung vertrauenswürdig. Ein unscharfes Wärmebild sieht nicht nur weich aus; es mittelt die Temperatur über Pixel hinweg und unterschätzt einen echten Hotspot.
T-Mix Fusion Overlay
T-Mix Fusion mischt das Wärmebild mit der 5-MP-Kamera für sichtbares Licht, sodass ein Hotspot im Kontext der umliegenden Ausrüstung angezeigt wird. Statt eines schwebenden orangen Flecks sieht der Bediener, welcher spezifische Anschluss, welches Lager oder welches Rohr heiß läuft – was das aufgenommene Bild in einem Bericht, der jemandem übergeben wird, der nicht vor Ort war, weitaus nützlicher macht.
Vollständiges Analyse-Toolkit + Isotherme + Hi/Lo-Verfolgung
Die Messung auf dem Bildschirm umfasst gleichzeitig 16 Punkte, 16 Linien, 16 Rechtecke und 16 Kreise – genug, um ein ganzes Feld von Anschlüssen in einem Bild zu dokumentieren. Die Hi/Lo-Temperaturverfolgung markiert automatisch die heißesten und kältesten Pixel in der Szene, und der Hi/Lo-Alarm signalisiert jeden Messwert jenseits eines voreingestellten Schwellenwerts mit einer Animation auf dem Bildschirm und einem Summer. Fünf Isothermen-Modi (Auto, Manuell, Darüber, Darunter, Bereich) färben ein gewähltes Temperaturband in Kontrastfarben ein.
Hochauflösendes IPS-Touch-Display
Der 4,3-Zoll kapazitive Touchscreen arbeitet mit 800×480, sodass Menüs, Messwerkzeuge und das Live-Bild durch Tippen und Wischen statt durch Tastendruck gesteuert werden. Für einen Techniker, der mit Handschuhen auf einer Leiter arbeitet, ist die direkte Berührung auf einem großen, hellen Display schneller als die Navigation über eine Tastatur.
Radiometrisches Video und Wi-Fi-Live-Streaming
Die UTi740H+ nimmt radiometrische Videos in MP4- und UIR-Formaten auf – die UIR-Datei speichert vollständige Temperaturdaten pro Pixel, sodass ein aufgezeichnetes Heiz- oder Kühlereignis nachträglich Bild für Bild analysiert werden kann. Wi-Fi-Live-Streaming sendet die Ansicht in Echtzeit an ein Telefon, Tablet oder PC, nützlich, um einer zweiten Person die Szene zu zeigen oder einen Rundgang für die Analysesoftware aufzuzeichnen.
Abnehmbarer Akku und Robustheit für das Feld
Der 5200 mAh Lithium-Ionen-Pack ist abnehmbar und wird über USB Typ-C geladen, was bei ausgeschaltetem Wi-Fi eine Laufzeit von ca. 4 Stunden ermöglicht; ein Ersatzakku verlängert dies auf eine volle Schicht. Eine IP54-Schutzart schützt vor Staub und Spritzwasser, und die Spezifikation für einen 2-Meter-Sturz deckt die Stürze ab, die auf echten Baustellen passieren.
Auswahl Ihres Modells: UTi740H+ vs. die H+ / 760H Enhanced Serie
Die UTi740H+ und UTi760H teilen sich das gleiche Gehäuse, die <35mK-Empfindlichkeit, die manuelle Fokusoptik, den 4,3″ Touchscreen, das 16-Punkt-Analysegerät, das radiometrische Video und die 30-Hz-Bildrate. Sie unterscheiden sich in einem Punkt, der am wichtigsten ist: die Detektorauflösung. Mehr Pixel bedeuten feinere Thermaldetails und die Fähigkeit, kleinere Ziele in einer bestimmten Entfernung zu messen. Die folgende Matrix zeigt den Unterschied.
| UTi740H+ | UTi760H | |
|---|---|---|
| Infrarot-Auflösung | 400×300 | 640×480 |
| Super Resolution | 800×600 | 1280×960 |
Anwendungen
Stromverteilung und Schaltanlagen
Lose oder korrodierte Verbindungen, überlastete Phasen und defekte Schütze strahlen alle Wärme ab, bevor sie ausfallen. Das Scannen von Schaltanlagen und Verteilungsausrüstung lokalisiert den warmen Anschluss kontaktlos, und das 16-Punkt-Analysegerät dokumentiert die gesamte Baugruppe in einem Bild für den Arbeitsauftrag.
Freileitungen und Versorgungsverteilung
Manueller Fokus und hohe Auflösung ermöglichen es der Kamera, Freileitungen, Isolatoren und Turmhardware vom Boden aus zu messen. Überhitzte Klemmen und degradierte Isolatoren heben sich deutlich vom kühlen Himmel ab, sodass Wartungsteams Reparaturen priorisieren können, ohne für jede Spannweite einen Hubsteiger zu benötigen.
Steckverbinder- und Spleiß-Hotspots
Spleiße und Steckverbinder sind die üblichen Fehlerstellen an einer Verteilungsleitung. Ein hochauflösendes Wärmebild trennt einen warmen Spleiß von der hineinführenden Leitung und identifiziert genau die Verbindungsstelle, die gewartet werden muss, anstatt die gesamte Spannweite zu markieren.
Motoren, Pumpen und mechanische Ausrüstung
Lagerverschleiß, Fehlausrichtung, Kühlfehler und Probleme an Prozessrohren verändern die Oberflächentemperatur. Routinemäßige thermische Überprüfungen von Motoren, Pumpen, Kompressoren und Rohrleitungen erfassen diese Anzeichen frühzeitig und machen ungeplante Ausfälle zu geplanter Wartung.
Zubehör und Lieferumfang
Im Lieferumfang enthalten
- UTi740H+ Wärmebildkamera
- Abnehmbarer 5200 mAh Li-Ionen-Akkupack (UT-M17)
- USB Typ-C Kabel
- 32GB SD-Karte
- Schnellstartanleitung
Empfohlenes Zubehör
- Ersatz-Li-Ionen-Akkupack UT-M17 für ganztägigen Betrieb
Technische Daten
| IR-Auflösung | 400×300 |
| NETD | ≤ 35mK |
| Temperaturbereich | -20 °C (-4 °F) bis 650 °C (1202 °F) |
| Genauigkeit | ±1,5 °C oder ±1,5% (der größere Wert gilt) |
| Sichtfeld | 29° × 21,5° |
| Spektrale Empfindlichkeit | 8 - 14µm |
| Pixelabstand (Pitch) | 12µm |
| Bildwiederholrate | 30 Hz |
| Räumliche Auflösung | 1,26mrad |
| Fokus | Manueller Fokus |
| Digitalzoom | 1x - 6x |
| Super Resolution | Ja |
| Bildmischung | Ja |
| Isotherme | Ja |
| Bildmodi | Thermal, Visuelles Bild, T-Mix Fusion, PIP |
| Bildformat | Radiometrisches JPEG |
| Videoaufnahme | Ja |
| Videoformat | MP4 & UIR |
| Bildschirm-Analysegerät | 16 Punkte/16 Linien/16 Rechtecke/16 Kreise |
| Digitalkamera | 5MP |
| WLAN (WiFi) | Ja |
| Schnittstelle | USB-Typ-C |
| Datenspeicherung | Integriert 32GB & 32GB SD-Karte |
| Display-Typ | LCD |
| Display-Größe | 4,3 Zoll |
| Display-Auflösung | 800×480 |
| Sprachen | Englisch, Französisch, Deutsch, Italienisch, Spanisch, Schwedisch, Polnisch, Tschechisch |
| Touchscreen | Ja |
| Akku | 5200 mAh abnehmbarer Li-Ionen-Akkupack (UT-M17) |
| Akkulaufzeit | Ca. 4h (bei ausgeschaltetem Wi-Fi) |
| Gewicht | 750 g |
| Abmessungen | 270 × 130 × 110 mm |
| IP-Schutzart | IP54 |
| Sturzfestigkeit | 2m |
Häufig gestellte Fragen (FAQ)
Was ist der Unterschied zwischen der UTi740H+ und der UTi760H?
Die Detektorauflösung. Die UTi740H+ hat 400×300 und die UTi760H hat 640×480 Pixel; beide teilen sich dieselbe Empfindlichkeit, das optische Design, den Touchscreen, den Analysator und die Videofunktionen. Eine höhere Auflösung löst kleinere Ziele in einer bestimmten Entfernung besser auf. Siehe die UTi760H für die andere Auflösungsoption.
Nimmt sie Videos auf?
Ja. Sie nimmt radiometrische Videos in den Formaten MP4 und UIR auf; die UIR-Datei bewahrt die vollständigen Temperaturdaten pro Pixel für eine anschließende Bild-für-Bild-Analyse.
Was ist Super Resolution?
Super Resolution verbessert das aufgenommene Bild auf 800×600 Pixel für schärfere Details in gespeicherten Bildern und Berichten, über die native Detektorauflösung hinaus.
Kann ich auf weit entfernte Ziele fokussieren?
Ja. Der manuelle Fokusring schärft sowohl nahe als auch weit entfernte Ziele, was für eine genaue Messung von Ausrüstung im Raum oder in der Höhe unerlässlich ist.
