Das UNI-T UPO7204L 2-GHz-Rack-Mount-Digital-Speicheroszilloskop ist ein leistungsstarkes 1U-Vierkanal-Oszilloskop, das für automatische Testsysteme (ATE), Halbleiter-Validierung, Luft- und Raumfahrt- sowie Fahrzeugtests und das Design digitaler Hochgeschwindigkeitsanwendungen entwickelt wurde.

Mit einer analogen Bandbreite von bis zu 2 GHz, einer Echtzeit-Abtastrate von 10 GSa/s und einem Erfassungsspeicher von 1 Gpts kombiniert das UPO7204L Leistung auf Laborniveau mit der für moderne rackbasierte Testsysteme erforderlichen Platzeffizienz. Sein kompaktes 1U-Gehäuse mit halber Breite ermöglicht es, zwei Geräte in einem einzigen Rack-Einschub unterzubringen, während es gleichzeitig HDMI-Display-Ausgabe, browserbasierte WebServer-Steuerung und umfassende SCPI-Automatisierung unterstützt.

Das für anspruchsvolle technische Umgebungen konzipierte UPO7204L integriert mehrere Messwerkzeuge in einer einzigen Plattform, darunter ein Oszilloskop, einen erweiterten FFT-Spektrumanalysator, ein digitales Voltmeter, einen Hardware-Frequenzzähler, einen seriellen Protokollanalysator sowie optional Arbiträrsignalgenerierung, Leistungsanalyse und Jitter-Analyse mit Augendiagrammen. Die Unterstützung für den synchronisierten Betrieb von bis zu 128 Geräten und 512 Kanälen macht das UPO7204L zur idealen Lösung für skalierbare automatisierte Testsysteme, die Validierung serieller Hochgeschwindigkeitsschnittstellen, Kommunikationsanwendungen, Halbleitercharakterisierung und Forschungslabore.

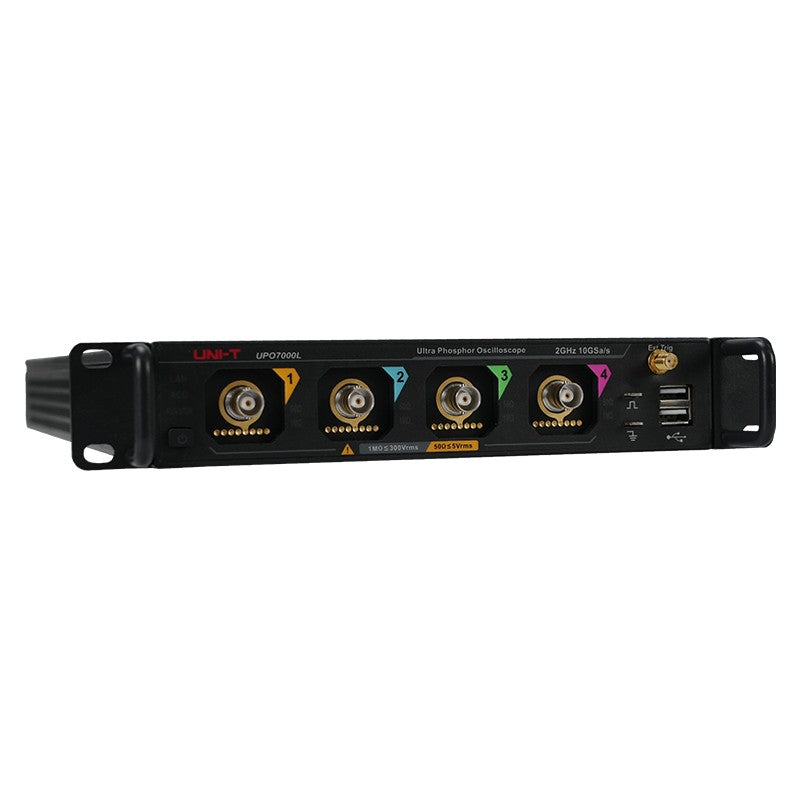

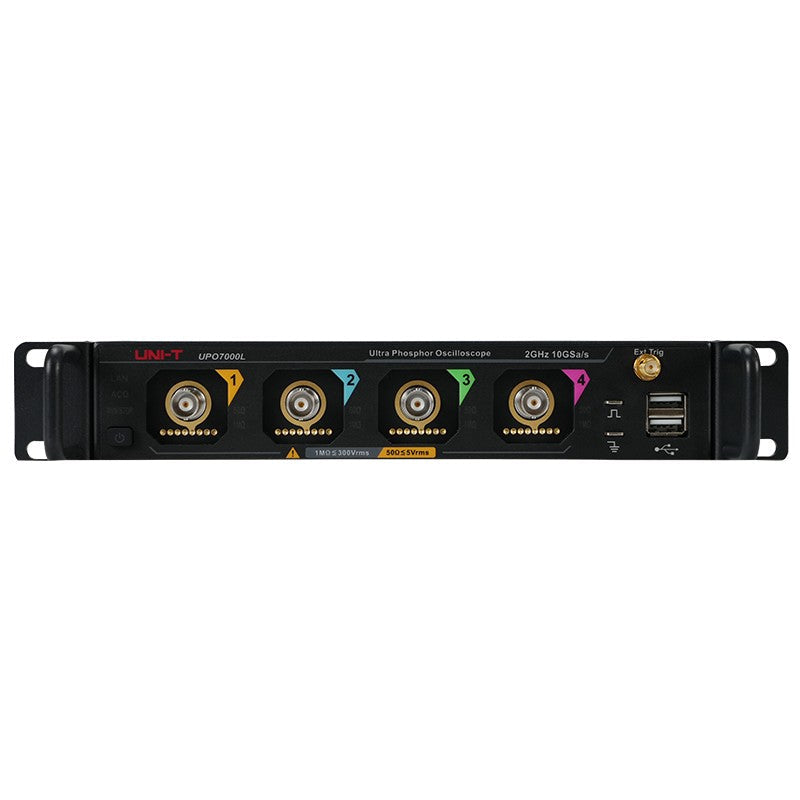

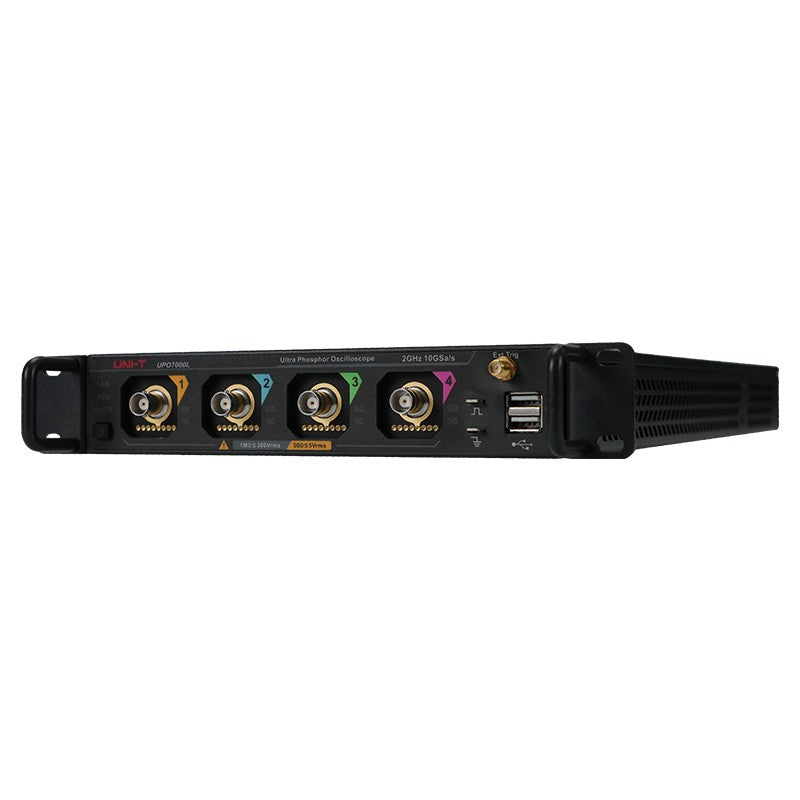

• 2 GHz analoge Bandbreite mit vier Eingangskanälen
• Bis zu 10 GSa/s Echtzeit-Abtastrate
• Bis zu 1 Gpts Erfassungsspeicher
• UltraAcq®-Erfassung mit bis zu 600.000 Wellenformen pro Sekunde und 2.000.000 Wellenformen pro Sekunde im Sequenzmodus

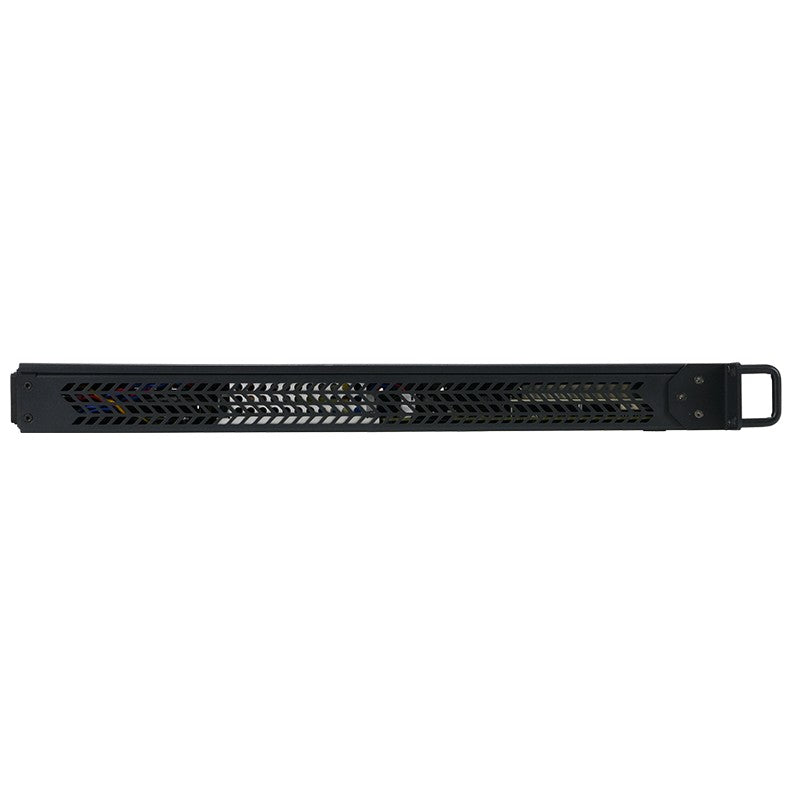

• Kompaktes 1U-Rack-Mount-Gehäuse mit halber Breite
• HDMI-Display-Ausgabe mit browserbasierter WebServer-Fernbedienung
• Integrierter Spektrumanalysator, digitales Voltmeter und Hardware-Frequenzzähler
• Standardmäßige serielle Protokolldekodierung mit optionaler Protokollerweiterung
• Optionaler 60-MHz-Arbiträrsignalgenerator
• Optionale Software für Leistungsanalyse, Jitter-Analyse und Augendiagramme
• Windows 10 IoT-Plattform mit integrierter MATLAB- und Python-Unterstützung
• Synchronisation für bis zu 128 Geräte und 512 Kanäle

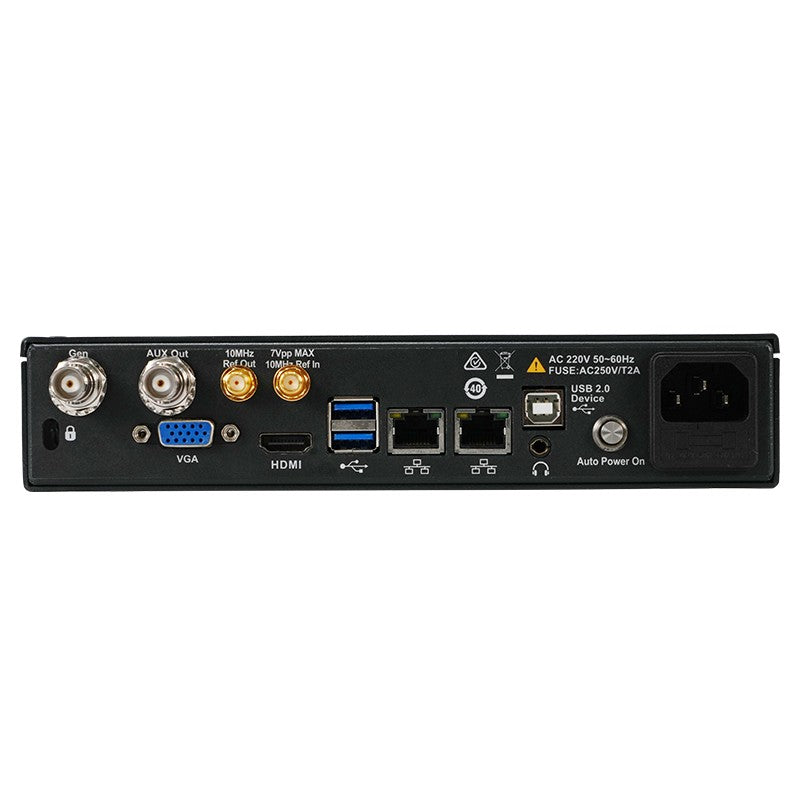

• Dual Gigabit LAN, USB, HDMI, 10-MHz-Referenz und SCPI-Automatisierung

Entwickelt für hochdichte Rack-Integration

Das UPO7204L wurde speziell für automatisierte Testsysteme entwickelt, bei denen Platz im Rack, Skalierbarkeit und Fernzugriff entscheidend sind. Sein kompaktes 1U-Design mit halber Breite ermöglicht es, zwei Oszilloskope an einem einzigen Rack-Standort zu installieren, wodurch die Kanaldichte maximiert und der Platzbedarf der Geräte minimiert wird. Der HDMI-Videoausgang, die integrierte WebServer-Steuerung und die umfassende SCPI-Programmierung ermöglichen es Ingenieuren, Messungen von praktisch jeder netzwerkverbundenen Workstation aus fernzukonfigurieren, zu überwachen und zu automatisieren.

Hochgeschwindigkeits-Erfassungsleistung

Durch die Kombination von 2 GHz analoger Bandbreite mit bis zu 10 GSa/s Echtzeit-Abtastrate und einem Erfassungsspeicher von bis zu 1 Gpts bietet das UPO7204L eine außergewöhnliche Leistung für digitale Hochgeschwindigkeitsschnittstellen, Leistungselektronik mit breiter Bandlücke (Wide-Bandgap), HF-Messungen und Signalintegritätsanalysen. Die UltraAcq®-Erfassungs-Engine von UNI-T erfasst bis zu 600.000 Wellenformen pro Sekunde bei kontinuierlicher Erfassung und bis zu 2.000.000 Wellenformen pro Sekunde im Sequenzmodus, was es Ingenieuren ermöglicht, intermittierende Fehler, Zeitüberschreitungen und transiente Ereignisse sicher zu identifizieren.

Integrierte Analyseplattform

Das UPO7204L ist mehr als ein konventionelles Oszilloskop und vereint mehrere Laborinstrumente in einer einzigen rackmontierten Plattform. Zu den Standardfunktionen gehören ein erweiterter FFT-Spektrumanalysator, ein digitales Voltmeter, ein Hardware-Frequenzzähler sowie die serielle Protokolldekodierung für UART, RS-232/422/485, I²C, SPI, CAN und LIN. Optionale Softwarepakete erweitern das System um einen 60-MHz-Arbiträrsignalgenerator, erweiterte Leistungsanalyse, Jitter- und Augendiagrammmessungen sowie zusätzliche Protokollunterstützung für Automobil-, Audio- und Luftfahrtanwendungen.

Skalierbare Multi-Instrument-Synchronisation

Das UPO7204L unterstützt die synchronisierte Erfassung über bis zu 128 Oszilloskope hinweg und stellt für große automatisierte Testsysteme bis zu 512 zeitkorrelierte Analogkanäle bereit. Geringer Trigger-Jitter zwischen den Geräten gewährleistet präzises Timing über mehrere Instrumente hinweg, was die Plattform hervorragend für die Halbleitercharakterisierung, Luftfahrtvalidierung, Kommunikationstests, Batterieentwicklung und andere Anwendungen mit hoher Kanalanzahl eignet, die über die Fähigkeiten herkömmlicher Tisch-Oszilloskope hinausgehen.

Automatisierung und Fernbedienung

Ausgestattet mit Windows 10 IoT und integrierter Unterstützung für MATLAB und Python lässt sich das UPO7204L problemlos in automatisierte Messsysteme integrieren. Duale Gigabit-Ethernet-Ports, USB-Konnektivität, browserbasierter WebServer-Zugriff und umfassende SCPI-Befehlsunterstützung vereinfachen die Gerätesteuerung, Wellenformerfassung, Berichterstellung und benutzerdefinierte Automatisierung. Ingenieure können das Gerät fernkonfigurieren, Wellenformdaten exportieren, Screenshots erstellen und automatisierte Testroutinen ausführen, ohne dass auf dem Host-Computer eine spezielle Software erforderlich ist.

Anwendungen

Das UNI-T UPO7204L ist ideal für automatisierte Testgeräte (ATE), Halbleitercharakterisierung, Luft- und Raumfahrt- sowie Verteidigungselektronik, Fahrzeugvalidierung, Kommunikationstechnik, digitales Hochgeschwindigkeitsdesign, Signalintegritätsanalyse, universitäre Forschungslabore und Produktionstestumgebungen. Seine Kombination aus 2 GHz Bandbreite, Hochgeschwindigkeitserfassung, integrierten Analysetools, rackmontierter Effizienz und skalierbarer Synchronisation bietet eine fortschrittliche Messplattform für anspruchsvolle technische Anwendungen.

Spezifikationen

Downloads

Datenblatt UNI-T UPO7000-Serie

Optionen & Zubehör

Im Lieferumfang enthalten

• UT-P07A passive Hochimpedanz-Tastköpfe (1X DC–8 MHz; 10X DC–500 MHz) × 4
• UT-D30 USB 3.0 Datenkabel
• UT-L45 BNC-auf-BNC Durchgangskabel × 2
• Nationales Standardstromkabel
• Kalibrierungszertifikat
• Kurzanleitung

Verfügbare Optionen

• UPO7000L-AWG — Einkanal-60-MHz-Funktions-/Arbiträrsignalgenerator
• UPO7000L-JITTER — Erweiterte Jitter-Analyse und Augendiagramm
• UPO7000L-PWR — Erweiterte Leistungsanalyse (6 Messtypen)
• UPO7000L-BND — Upgrade-Suite (JITTER, PWR, CANFD, FLEX, SENT, AUDIO, AERO)
• Einzelne Protokolllizenzen: CAN-FD, FlexRay, SENT, AUDIO, AERO (MIL-STD-1553/ARINC 429)

Empfohlenes Zubehör

• UT-PA2000 — 2 GHz aktiver Single-Ended-Tastkopf (10X, ≤1 pF Eingangskapazität, ±7 V Dynamikbereich) — entwickelt für die 7000er-Serie
• UT-P20 — 100 MHz, 100:1 Hochspannungs-Passivtastkopf (1,5 kVrms)
• UT-P21 — 50 MHz, 1000:1 Hochspannungs-Passivtastkopf (DC 15 kVrms)
• UT-P30 / UT-P31 / UT-P32 / UT-P33 — Hochspannungs-Differenztastköpfe (100/100/50/120 MHz)
• UT-P40 / UT-P41 / UT-P42 / UT-P43 / UT-P44 — Stromzangen (100 kHz bis 50 MHz)
• UT-ISOT — Trenntransformator

Software-Optionen

• UPO7000L-AERO — Trigger- und Analyseoption für serielle Busse MIL-STD-1553 und ARINC 429
• UPO7000L-AUDIO — Trigger- und Analyseoption für serielle Audiobusse (I2S, LJ, RJ, TDM)
• UPO7000L-AWG — Einkanal-60-MHz-Arbiträrsignalgenerator-Option
• UPO7000L-BND — Komplettes Optionspaket (AERO, AUDIO, CANFD, FLEX, JITTER, PWR, SENT)
• UPO7000L-BW-10T20 — UPO7104L Bandbreiten-Upgrade von 1 GHz auf 2 GHz Option
• UPO7000L-CANFD — Trigger- und Analyseoption für serielle CAN-FD-Busse
• UPO7000L-FLEX — Trigger- und Analyseoption für serielle FlexRay-Busse
• UPO7000L-JITTER — Jitter-Analyse- und Augendiagramm-Option
• UPO7000L-PWR — Erweiterte Leistungsanalyse-Option
• UPO7000L-SENT — Trigger- und Analyseoption für Automobil-SENT-Sensorbusse

Familienmitglieder

• UPO7104L (1 GHz, 4-Kanal)

FAQ's

Warum ein Rack-Mount-Oszilloskop statt eines Tischgeräts?

Der Rack-Mount-Formfaktor löst ein Problem, das Tisch-Oszilloskope strukturell nicht bewältigen können: Er lässt sich in ATE-Racks neben anderen 1U/2U-Testgeräten integrieren, schafft Arbeitsfläche in geteilten Laborumgebungen und unterstützt parallele Architekturen mit hoher Kanalanzahl durch Synchronisation mehrerer Geräte (bis zu 128 Einheiten / 512 Kanäle bei 200 ps RMS Trigger-Jitter zwischen den Geräten). Für die Design-Validierung am Labortisch, bei der ein Bediener ein Oszilloskop an einem Tisch nutzt, ist ein Tischgerät das richtige Werkzeug. Für ATE-Racks, die parallele parametrische Tests an Luftfahrt-, Automobil- oder Halbleiterdesigns durchführen, bei denen Rack-Dichte und Kanal-Skalierung die Kaufkriterien sind, wurde das 1U-Headless-UPO7204L speziell für diesen Arbeitsablauf entwickelt. Die WebServer-Fernbedienung über LAN ermöglicht die Bedienung von jedem Browser aus; das externe HDMI-Display unterstützt bei Bedarf das lokale visuelle Debugging.

Was ist der Unterschied zwischen Standard-Erfassungsrate und Sequenzmodus?

Die Standard-Erfassungsrate (≥600.000 wfms/s über UltraAcq®) ist die kontinuierliche Echtzeit-Wellenformerfassungsrate des UPO7204L. Der Sequenzmodus (2.000.000 wfms/s) verwendet segmentierten Speicher, um mehrere triggerbedingte Frames für die Wiedergabe nach der Erfassung aufzunehmen — ideal für die Suche nach seltenen Ereignissen, wenn der Trigger gut definiert ist.
