UPO7104L 1-GHz-4-Kanal-Acht-in-Einem-Rack-Oszilloskop
Herunterladen
Herunterladen

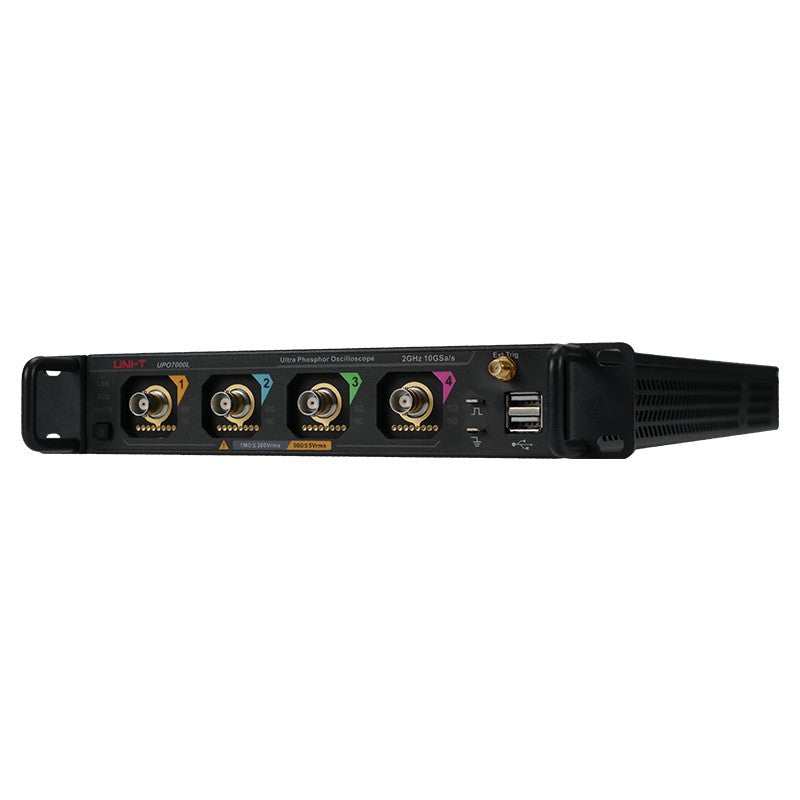

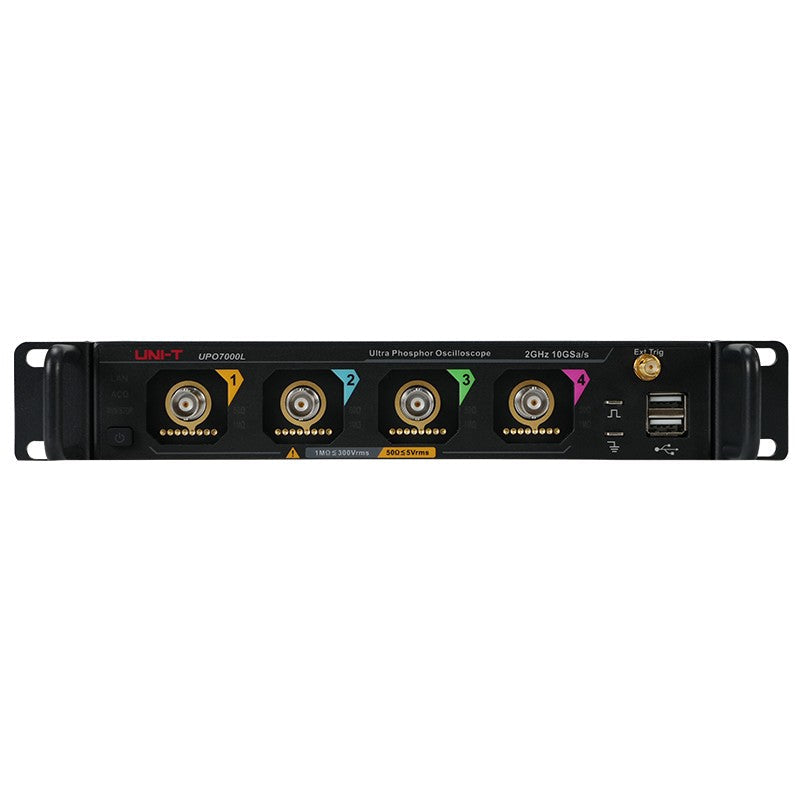

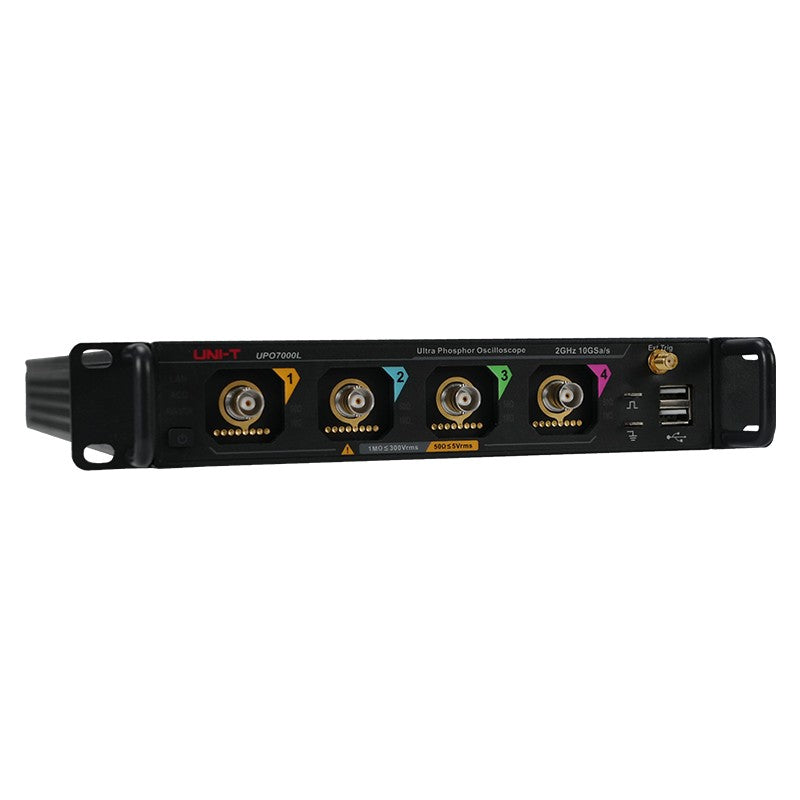

Das UNI-T UPO7104L 1 GHz Rack-Mount-Digital-Speicheroszilloskop ist ein leistungsstarkes 1U-Oszilloskop mit vier Kanälen, das für automatisierte Testsysteme (ATE), Produktionstests, Validierungslabore und Rack-Installationen mit hoher Dichte entwickelt wurde.
Das UPO7104L kombiniert eine Bandbreite von bis zu 1 GHz, 10 GSa/s Echtzeit-Abtastrate und 1 Gpts Erfassungsspeicher in einem kompakten 1U-Gehäuse mit halber Breite. Es bietet Leistung auf Laborniveau und maximiert gleichzeitig den wertvollen Platz im Rack. Das für den Remote-Betrieb konzipierte Gerät unterstützt HDMI-Videoausgabe, browserbasierte WebServer-Steuerung sowie umfassende SCPI-Automatisierung für eine nahtlose Integration in moderne Testumgebungen.
Das UPO7104L ist mehr als ein traditionelles Oszilloskop: Es integriert mehrere Analysewerkzeuge in eine einzige Plattform, darunter einen Spektrumanalysator, ein digitales Voltmeter, einen Hardware-Frequenzzähler, eine Dekodierung serieller Protokolle sowie optionale Arbiträrsignalgenerierung, Leistungsanalyse und Jitter-Analyse mit Augendiagrammen. Die Synchronisation mehrerer Geräte unterstützt Systeme mit bis zu 128 Instrumenten und 512 Kanälen, was das UPO7104L zu einer idealen Lösung für skalierbare automatisierte Testsysteme, Halbleitervalidierung, Luft- und Raumfahrtelektronik, Kommunikationstechnik und fortgeschrittene Forschungsanwendungen macht.
- 1 GHz Bandbreite mit vier analogen Eingangskanälen
- Bis zu 10 GSa/s Echtzeit-Abtastrate (Einkanal)
- 1 Gpts maximaler Erfassungsspeicher
- UltraAcq®-Erfassung mit bis zu 600.000 Wellenformen pro Sekunde und 2.000.000 Wellenformen pro Sekunde im Sequenzmodus
- Kompaktes 1U-Rack-Gehäuse mit halber Breite
- HDMI-Displayausgang mit browserbasierter WebServer-Fernsteuerung
- Integrierter Spektrumanalysator, digitales Voltmeter und Hardware-Frequenzzähler
- Standard-Dekodierung serieller Protokolle mit optionaler Protokollerweiterung
- Optionaler 60 MHz Arbiträrsignalgenerator
- Optionale Software für Leistungsanalyse, Jitter-Analyse und Augendiagramme
- Windows 10 IoT-Plattform mit integrierter MATLAB- und Python-Unterstützung
- Synchronisation mehrerer Geräte für bis zu 128 Instrumente und 512 Kanäle
- Dual Gigabit LAN, USB, HDMI, 10 MHz Referenz und SCPI-Fernsteuerung
Optimiert für Rack-Montage-Testsysteme
Im Gegensatz zu herkömmlichen Tischoszilloskopen wurde das UPO7104L speziell für die Rack-Integration und automatisierte Tests entwickelt. Sein kompaktes Design (1U, halbe Breite) ermöglicht es, zwei Geräte in einem einzigen Rack-Einschub unterzubringen, was die Messdichte deutlich erhöht und den Platzbedarf der Ausrüstung reduziert. Browserbasierte WebServer-Steuerung, HDMI-Displayausgabe und volle SCPI-Befehlsunterstützung erlauben Ingenieuren die Konfiguration, Überwachung und Automatisierung von Messungen ohne direkten Zugriff auf das Gerät, wodurch es sich hervorragend für Produktionslinien, Klimakammern und zentralisierte Testsysteme eignet.
Hochgeschwindigkeits-Erfassungsleistung
Das UPO7104L kombiniert eine analoge Bandbreite von 1 GHz mit bis zu 10 GSa/s Echtzeit-Abtastrate und einem Erfassungsspeicher von bis zu 1 Gpts, was Langzeiterfassungen ohne Einbußen bei der Abtastauflösung ermöglicht. Die UltraAcq®-Erfassungstechnologie von UNI-T erfasst im Standardbetrieb bis zu 600.000 Wellenformen pro Sekunde und im Sequenzmodus bis zu 2.000.000 Wellenformen pro Sekunde, wodurch Ingenieure intermittierende Fehler, Timing-Verletzungen und seltene Signalanomalien erkennen können, die langsamere Erfassungssysteme möglicherweise übersehen.
Integrierte Analysewerkzeuge
Das UPO7104L fasst mehrere Laborinstrumente auf einer einzigen Plattform zusammen, um Testaufbauten zu vereinfachen und Ausrüstungskosten zu senken. Die Standardfunktionalität umfasst einen erweiterten FFT-Spektrumanalysator, ein digitales Voltmeter, einen Hardware-Frequenzzähler und eine serielle Protokolldekodierung für UART, RS-232/422/485, I²C, SPI, CAN und LIN. Optionale Softwarepakete erweitern das Instrument um einen 60 MHz Arbiträrsignalgenerator, eine fortgeschrittene Leistungsanalyse, Jitter-Analyse, Augendiagramme sowie zusätzliche Protokollunterstützung für Automobil-, Audio- und Luft- und Raumfahrtanwendungen.
Skalierbare Synchronisation mehrerer Instrumente
Für Anwendungen, die synchronisierte Messungen über eine große Anzahl von Kanälen hinweg erfordern, unterstützt das UPO7104L die Synchronisation von bis zu 128 Oszilloskopen und bietet somit bis zu 512 synchronisierte analoge Kanäle mit geringem Trigger-Jitter zwischen den Geräten. Diese Architektur macht das UPO7104L ideal für Halbleitertests, Luft- und Raumfahrtsysteme, Kommunikationsgeräte, Batterietests und andere Umgebungen mit hoher Kanalanzahl, in denen herkömmliche Tischoszilloskope nicht effizient skalieren können.
Automatisierung und Fernbetrieb
Aufbauend auf einer Windows 10 IoT-Plattform mit integrierter MATLAB- und Python-Unterstützung lässt sich das UPO7104L einfach in automatisierte Testumgebungen integrieren. Zwei Gigabit-LAN-Anschlüsse, USB-Konnektivität, browserbasierter Fernbetrieb und umfassende SCPI-Programmierung vereinfachen die Gerätesteuerung, Wellenformerfassung, Berichterstellung und kundenspezifische Analyse. Ingenieure können Messungen aus der Ferne verwalten, Screenshots erfassen, Wellenformdaten exportieren und automatisierte Testsequenzen von nahezu jedem netzwerkfähigen Arbeitsplatz aus ausführen.
Anwendungen
Das UNI-T UPO7104L ist ideal für automatisierte Testsysteme (ATE), Produktionstests, Halbleitervalidierung, Luft- und Raumfahrtelektronik, Kommunikationssysteme, industrielle Automatisierung, universitäre Forschungslabore und Testumgebungen mit mehreren Kanälen. Seine Kombination aus Effizienz bei der Rack-Montage, Hochgeschwindigkeitserfassung, fortgeschrittener Analysesoftware und skalierbarer Synchronisation macht es zu einer leistungsstarken Lösung für Unternehmen, die zuverlässige Hochleistungsmessungen bei begrenztem Platzangebot benötigen.
Spezifikationen
| Modellnummer | UPO7104L |
| Analoge Bandbreite (-3dB) | 1 GHz bei 50 Ω (Einkanalmodus); 500 MHz bei 1 MΩ |
| Berechnete Anstiegszeit (typisch) | 350 ps |
| Analoge Kanäle | 4 (plus 1 EXT-Triggerkanal) |
| Maximale Echtzeit-Abtastrate | 10 GSa/s (1-Kanal); 5 GSa/s (2-Kanal: C1+C2 oder C3+C4); 2,5 GSa/s (alle 4 Kanäle) |
| Maximale Speichertiefe | 1 Gpts (1-Kanal); 500 Mpts (2-Kanal); 250 Mpts (alle 4 Kanäle) |
| Vertikale Auflösung (nativ) | 8-Bit ADC |
| High-Resolution-Modus | Bis zu 12 effektive Bits durch Mittelwertbildung bei Einzelakquisition (Akquisitionsmenü) |
| Erweiterte Auflösung (ERes) | Bis zu +3 Bits durch FPGA-basiertes FIR-Filter (Akquisitionsmenü, kein Math); 0,5–3 Bit Erhöhung, pro Kanal |
| Standard-Erfassungsrate | ≥600.000 wfms/s (UltraAcq®) |
| Sequenzmodus-Erfassungsrate | 2.000.000 wfms/s |
| Triggertypen | Flanke, Pulsbreite, Steilheit, Video, Muster, Timeout, Runt, Setup & Hold, Verzögerung, Dauer, N-te Flanke |
| Protokolldekodierung (Standard) | RS-232/422/485/UART, I²C, SPI, CAN, LIN |
| Protokolldekodierung (optional) | CAN-FD, FlexRay, SENT, AudioBus (I²S/LJ/RJ/TDM), MIL-STD-1553/ARINC 429 |
| Optionale Analysepakete | UPO7000L-AWG (60 MHz, 1-Kanal, 16-Bit, 625 MSa/s); UPO7000L-JITTER (TIE/TJ/RJ/DJ/PJ/DDJ/DCD + Augendiagramm); UPO7000L-PWR (6 Messungen: PQ, Oberschwingungen, Schaltverluste, Ripple, Loop, SOA) |
| Synchronisation mehrerer Geräte | Bis zu 128 Instrumente / 512 Kanäle; 200 ps RMS Trigger-Jitter zwischen den Geräten |
| Automatisierte Messungen | 48 (10 gleichzeitig angezeigt; 35 in Quick Meas) |
| Display | Extern über HDMI (1U Headless) |
| Computing-Plattform | Intel Core i5-7200U 2,5 GHz, 8 GB RAM, 128 GB SSD, Windows 10 IoT Ent LTSC 64-Bit |

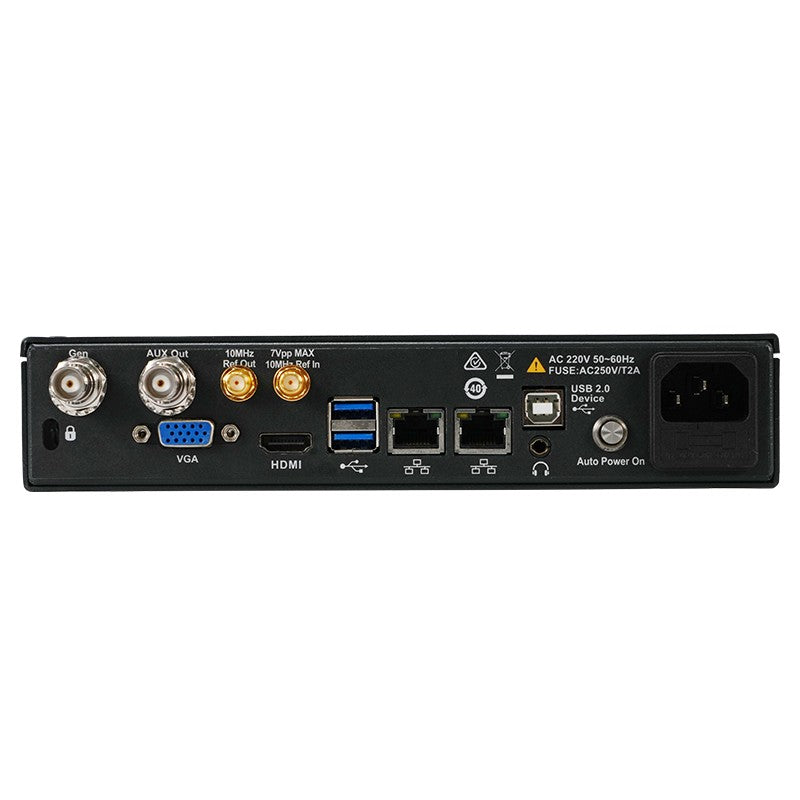

| Schnittstellen | USB Host (4: USB 2.0 ×2, USB 3.0 ×2) / USB Device / LAN (10/100/1000) ×2 / HDMI / AUX / EXT / 10 MHz Ref In/Out / Audio |
| Fernsteuerung | SCPI (USBTMC); integrierter WebServer (PC und Smartphone) |
| Formfaktor | 1U Rack-Einbau, halbe Breite; 214 mm × 43 mm × 500 mm; <3,5 kg |
| Zertifizierungen | CE, cETLus |
Downloads
FAQ
Sollte ich stattdessen das UPO7204L wählen?
Wenn Ihre schnellsten Signalflanken unter ~700 MHz liegen und Sie die zusätzliche 1 GHz analoge Bandbreite im Einkanalmodus nicht benötigen, bietet das UPO7104L dieselbe Spitzenabtastrate von 10 GSa/s, denselben 1 Gpts Speicher im Einkanalmodus, dieselbe UltraAcq®-Erfassungs-Engine, dieselbe Architektur zur Synchronisation mehrerer Geräte und denselben Satz von 11 Protokolldekodierungen wie das UPO7204L – die Grenze von 1 GHz gegenüber 2 GHz analoger Bandbreite ist der einzige wesentliche Unterschied auf dem Datenblatt. Der Umstieg auf das UPO7204L lohnt sich, wenn Sie im Bereich der Anstiegszeit von 2 GHz analoger Signalintegrität arbeiten, Hochgeschwindigkeits-Seriell-Links (USB 3.0, PCIe Gen 1/2-Bereich, MIPI) qualifizieren, Jitter-Analysen bei Datenraten über ~1 Gbps durchführen oder ATE-Racks betreiben, bei denen es auf Messgenauigkeit bei kundenspezifischen Designs ankommt.
Was ist der Unterschied zwischen Standard-Erfassungsrate und Sequenzmodus?
Die Standard-Erfassungsrate (≥600.000 wfms/s via UltraAcq®) ist die kontinuierliche Echtzeit-Wellenformerfassungsrate des UPO7104L. Der Sequenzmodus (2.000.000 wfms/s) verwendet segmentierten Speicher, um mehrere trigger-konditionierte Frames für die Wiedergabe nach der Erfassung zu speichern – für die Suche nach seltenen Ereignissen, bei denen der Trigger klar definiert ist.Optionen & Zubehör
Optionen & Zubehör
Im Lieferumfang enthalten
- UT-P07A passive, hochohmige Tastköpfe (1X DC–8 MHz; 10X DC–500 MHz) × 4
- UT-D30 USB 3.0 Datenkabel
- UT-L45 BNC-zu-BNC Durchgangskabel × 2
- Nationales Netzkabel
- Kalibrierungszertifikat
- Kurzanleitung
Verfügbare Optionen
- UPO7000L-AWG — Einkanal 60 MHz Funktions-/Arbiträrsignalgenerator
- UPO7000L-JITTER — Erweiterte Jitter-Analyse und Augendiagramm
- UPO7000L-PWR — Erweiterte Leistungsanalyse (6 Messtypen)
- UPO7000L-BND — Upgrade-Paket (JITTER, PWR, CANFD, FLEX, SENT, AUDIO, AERO)
- Individuelle Protokolllizenzen: CAN-FD, FlexRay, SENT, AUDIO, AERO (MIL-STD-1553/ARINC 429)
Empfohlenes Zubehör
- UT-PA2000 — 2 GHz aktiver Single-Ended-Tastkopf (10X, ≤1 pF Eingangskapazität, ±7 V Dynamikbereich) — speziell für die 7000er-Serie entwickelt
- UT-P20 — 100 MHz, 100:1 passiver Hochspannungstastkopf (1,5 kVrms)
- UT-P21 — 50 MHz, 1000:1 passiver Hochspannungstastkopf (DC 15 kVrms)
- UT-P30 / UT-P31 / UT-P32 / UT-P33 — Hochspannungs-Differenztastköpfe (100/100/50/120 MHz)
- UT-P40 / UT-P41 / UT-P42 / UT-P43 / UT-P44 — Stromzangen (100 kHz bis 50 MHz)
- UT-ISOT — Trenntransformator
Software-Optionen:
- UPO7000L-AERO — Trigger- und Analyseoption für serielle MIL-STD-1553- und ARINC 429-Busse
- UPO7000L-AUDIO — Trigger- und Analyseoption für serielle Audio-Busse (I2S, LJ, RJ, TDM)
- UPO7000L-AWG — Einkanal 60 MHz Arbiträrsignalgenerator-Option
- UPO7000L-BND — Komplette Options-Bundle (AERO, AUDIO, CANFD, FLEX, JITTER, PWR, SENT)
- UPO7000L-BW-10T20 — Bandbreiten-Upgrade für UPO7104L von 1 GHz auf 2 GHz
- UPO7000L-CANFD — Trigger- und Analyseoption für serielle CAN-FD-Busse
- UPO7000L-FLEX — Trigger- und Analyseoption für serielle FlexRay-Busse
- UPO7000L-JITTER — Option für Jitter-Analyse und Augendiagramm
- UPO7000L-PWR — Option für erweiterte Leistungsanalyse
- UPO7000L-SENT — Trigger- und Analyseoption für Automotive SENT-Sensorbusse
Familienmitglieder
- UPO7204L (2 GHz, 4-Kanal)
