UPO2204HD 200 MHz 4-Kanal 12-Bit hochauflösendes Oszilloskop
Herunterladen
Herunterladen

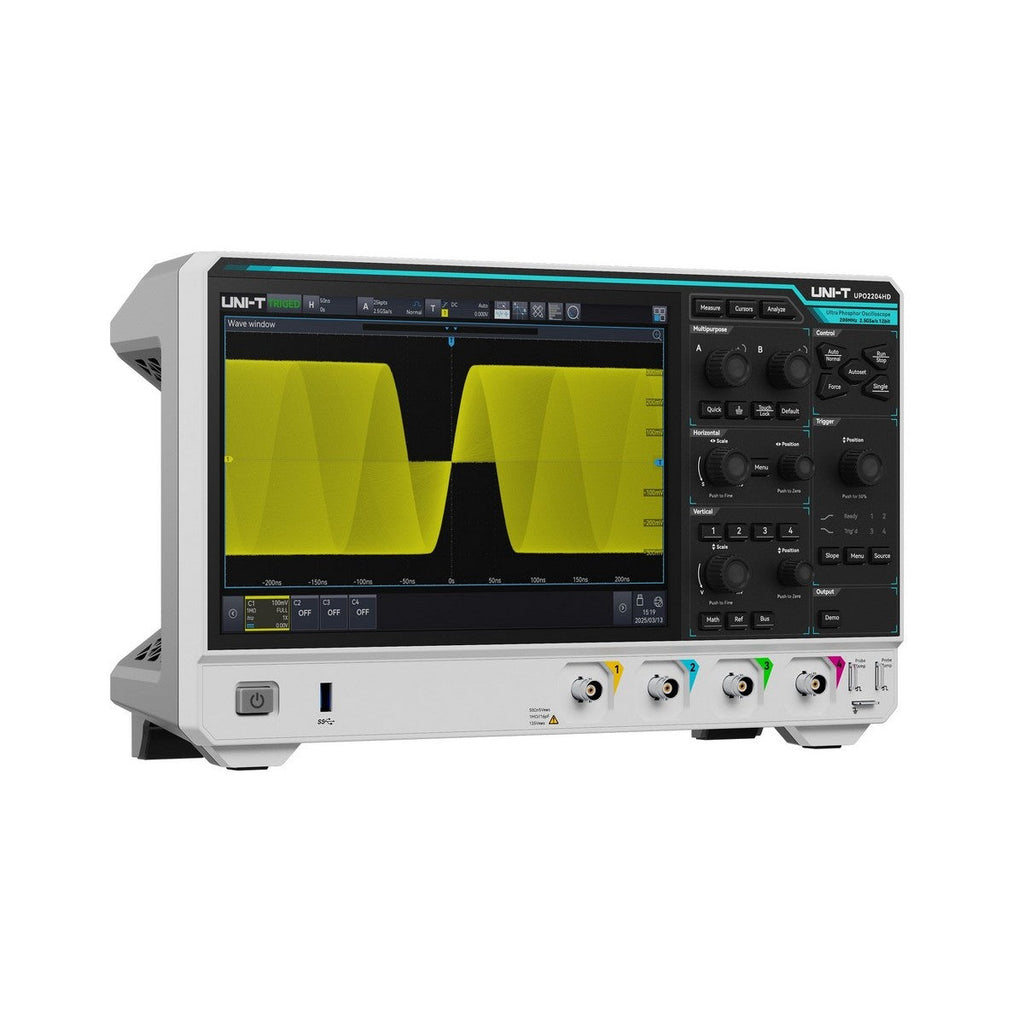

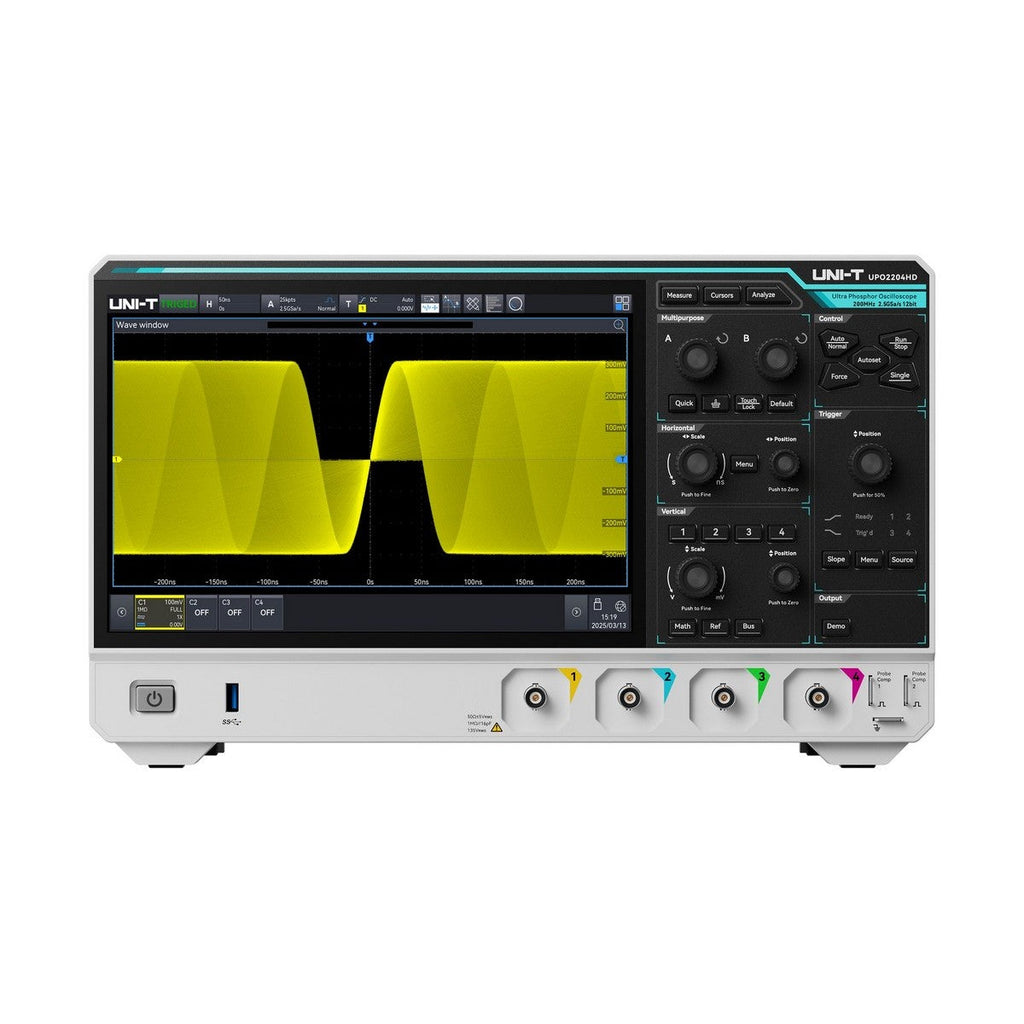

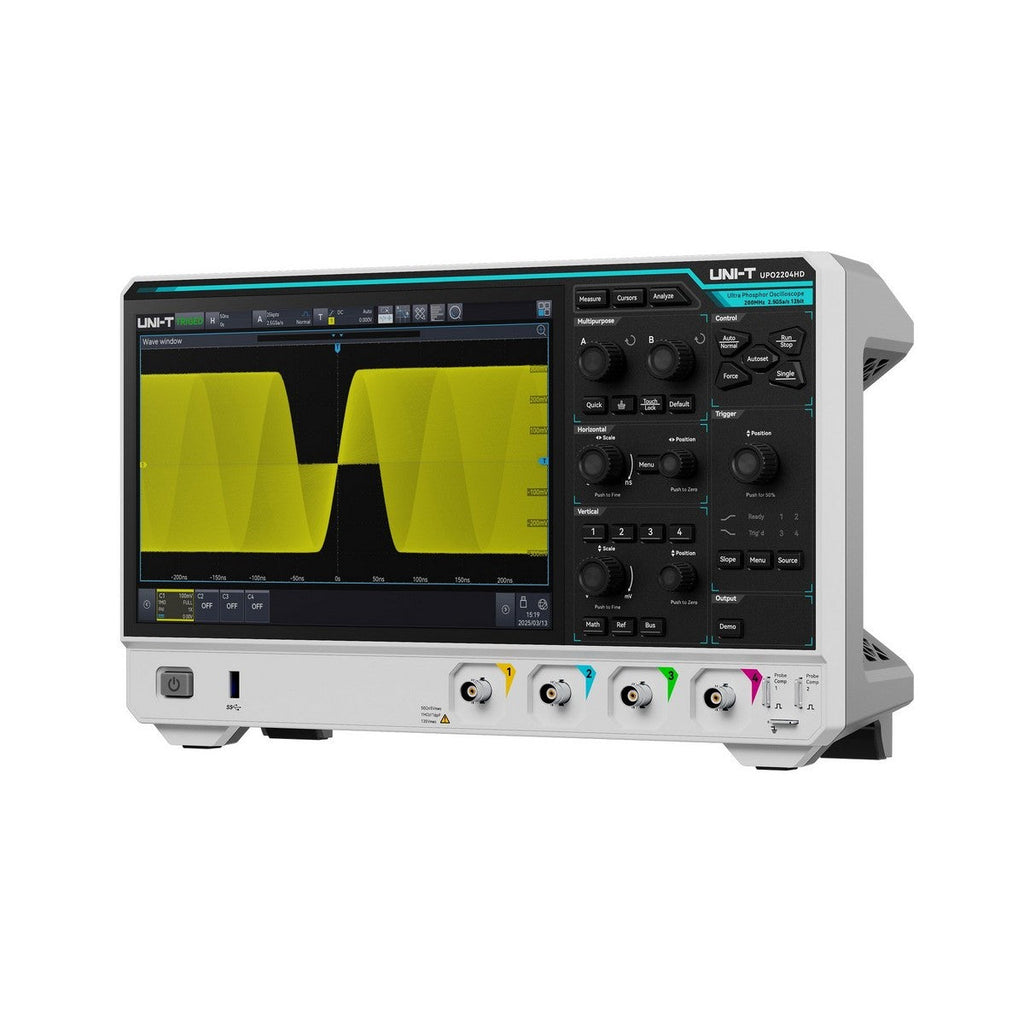

Das UNI-T UPO2204HD ist ein 200 MHz, 4-Kanal, 12-Bit-High-Resolution-Oszilloskop, das auf dem nativen R12™ 12-Bit-ADC basiert.
Es bietet eine Abtastrate von 2,5 GSa/s, eine Speichertiefe von standardmäßig 100 Mpts und eine Ultra-Phosphor-3.0-Akquisition, die die Signalwiederholrate im Sequenzmodus auf 1.000.000 wfms/s steigert – das Sechzehnfache der vertikalen Auflösung eines 8-Bit-Oszilloskops, bei voller Bandbreite ohne ERES-Mittelung oder Einschränkungen der Abtastrate. Das 10,1-Zoll kapazitive Multi-Touch-Display, die instrumenteninterne 4 Mpts FFT, 9 standardmäßige Protokolldecoder und ein eingebauter WebServer vereinen sechs Instrumente in einem Gehäuse.
Das vierkanalige UPO2204HD ist das Flaggschiff der UPO2000HD-Familie – 200 MHz Bandbreite, vier simultane Analogkanäle, 70 µVrms Grundrauschen und 12-Bit-Auflösung bei voller Bandbreite ohne ERES- oder Abtastraten-Kompromisse. Für die Validierung von Multi-Rail-Schaltwandlern, bei denen High-Side-Gate-Treiber, Low-Side-Gate-Treiber, Schaltknoten und Ausgangsrippel in einer einzigen Erfassung beobachtet werden müssen, ist dies die ideale Konfiguration.
- R12™ 12-Bit nativer ADC — 4.096 vertikale Stufen bei voller 200 MHz Bandbreite. Keine ERES-Mittelung, kein Kompromiss bei der Abtastrate.
- 200 MHz Bandbreite, 4 Analogkanäle — 2,5 GSa/s Echtzeit-Abtastrate, 100 Mpts Speichertiefe standardmäßig. 12-Bit-Auflösung bei voller Bandbreite mit einem Grundrauschen von 70 µVrms für die Leistungselektronik.
- Ultra Phosphor 3.0 — 1.000.000 wfms/s — Erfassungsrate im Sequenzmodus mit 256-stufiger Graustufen-Persistenz; macht intermittierende und seltene Ereignisse sichtbar.
- 6 Instrumente in einem — Oszilloskop, Spektrumanalysator, digitales Voltmeter, Hardware-Frequenzmesser, Protokollanalysator und optionale Leistungsanalyse in einem einzigen Gehäuse.
- 9 Protokolldecoder standardmäßig — RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT und Audio. Keine Lizenzgebühren, keine zeitlich begrenzten Freischaltungen.
- 10,1-Zoll kapazitiver Touchscreen — 1280×800 Multi-Touch mit Gesten für Zoomen, Ziehen und Rechteckzeichnen. Maus und Tastatur werden parallel unterstützt.
- 4 Mpts erweiterte FFT, 56 automatische Messungen, Hardware-Maskentest, Zonen-Trigger, ERES bis zu 4-Bit standardmäßig.
Detaillierte Funktionen
R12™ — Native 12-Bit ADC bei voller Bandbreite
R12™ ist die native 12-Bit-ADC-Architektur von UNI-T, die 4.096 Quantisierungsstufen bei voller 200 MHz Bandbreite und 2,5 GSa/s Abtastrate ohne ERES-Mittelung oder Abstriche bei der Abtastrate beibehält. Das Grundrauschen liegt bei 70 µVrms bei voller Bandbreite – niedrig genug, damit die 12-Bit-Auflösung tatsächlich auf dem Bildschirm sichtbar ist, anstatt im Rauschteppich zu verschwinden. Bei der Validierung von Leistungselektronik, wo sich ein Rippel im µV-Bereich auf einer 400V-Vorspannungsschiene befindet, ist genau dieser Spielraum entscheidend für die Messung.
Ultra Phosphor 3.0 — 1.000.000 wfms/s Akquisition
Ultra Phosphor 3.0 ist die Akquisitions-Engine der dritten Generation von UNI-T. Die achtkanalige parallele Grafikverarbeitung mit bis zu 20 Gbps ermöglicht eine kontinuierliche Erfassungsrate von 250.000 wfms/s, wobei der Sequenzmodus die Rate für triggergesteuerte Ereignisse auf 1.000.000 wfms/s erhöht. Die 256-stufige Graustufen-Persistenz macht intermittierende Runt-Impulse, Glitches und Jitter als Dichtegradienten auf dem Bildschirm sichtbar, statt sie als flüchtige Blitze zu zeigen, die das Auge leicht übersieht. Dieselbe Engine treibt das digitale Triggersystem an – hohe Empfindlichkeit, geringer Jitter und Zonen-Trigger zur Isolierung nicht-periodischer Signale.
6 Instrumente in einem
Das UPO2204HD integriert sechs Instrumentenfunktionen in einem Gehäuse: Hochauflösendes Oszilloskop, FFT-Spektrumanalysator mit 4 Mpts und Wasserfallanzeige, 4-stelliges digitales Voltmeter mit DC/AC-RMS-Modi, 7-stelliger Hardware-Frequenzmesser, 9-Protokoll-Decoder und Trigger-Engine sowie die optionale 12-Parameter-Leistungsanalysesuite. Da alle vier Analogkanäle diese Funktionen speisen, erfolgt die Validierung von Multi-Rail-Wandlern und die Korrelation von Multi-Bus-Protokollen auf einem einzigen Instrument, ohne die Verkabelung und den Kontextwechsel separater Geräte.
Tiefer Speicher — 100 Mpts Standard
100 Mpts Speicher sind standardmäßig enthalten, nicht als Upgrade. Bei 2,5 GSa/s erfasst dies 40 ms eines Signals mit voller Geschwindigkeit in einer einzigen Aufnahme – lang genug, um eine komplette Soft-Start-Sequenz, eine Fehlerrückgewinnungstransiente oder einen Multi-Frame-Burst ohne erneutes Scharfschalten aufzuzeichnen. In Kombination mit hardwarebeschleunigten Maskentests, dem 4-Bit ERES-Modus für verbesserte Auflösung und der ununterbrochenen Aufzeichnung von bis zu 125.000 Frames verwandelt der tiefe Speicher langwierige Ereignisse von einem Abtastproblem in ein Navigationsproblem.
Alle Protokolle standardmäßig enthalten
Neun serielle Bus-Protokolldecoder sind bei jedem UPO2204HD enthalten: RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT und Audio. Jedes Protokoll unterstützt sowohl Triggerung als auch Dekodierung, mit Ereignislisten- und Suchfunktionen zur Navigation durch lange Erfassungen. Dekodierte Daten erscheinen zusammen mit der analogen Kurve auf derselben Spur – korrelieren Sie eine fehlerhafte I²C-Transaktion mit dem Versorgungsspannungs-Glitches, der sie verursacht hat, oder richten Sie CAN-FD-Frames an dem Gate-Drive-Ereignis aus, das die Fehlerrückgewinnung ausgelöst hat. Keine Lizenzgebühren, keine zeitlich begrenzten Freischaltungen – die Protokolle sind Standard.
Leistungsanalyse — Optionale 12-Parameter-Suite
Das optionale Leistungsanalysepaket erweitert das UPO2204HD um 12 Mess- und Analysefunktionen: Leistungsqualität, Harmonische Analyse, Stromharmonische, RDS(on), Schaltverluste, Slew Rate, sicherer Arbeitsbereich (SOA), Modulationsanalyse, Ausgangsrippel, Ein-/Ausschaltzeit, transientes Ansprechverhalten und Energieeffizienz. Schließen Sie einen Spannungs- und Stromtastkopf an, wählen Sie den Analysetyp, und das UPO2204HD liefert die Ergebnisse ohne externe Nachbearbeitung – die Messwerte, die Designentscheidungen bei Schaltwandlern bestimmen, direkt am Messplatz, neben der Zeitbereichskurve.

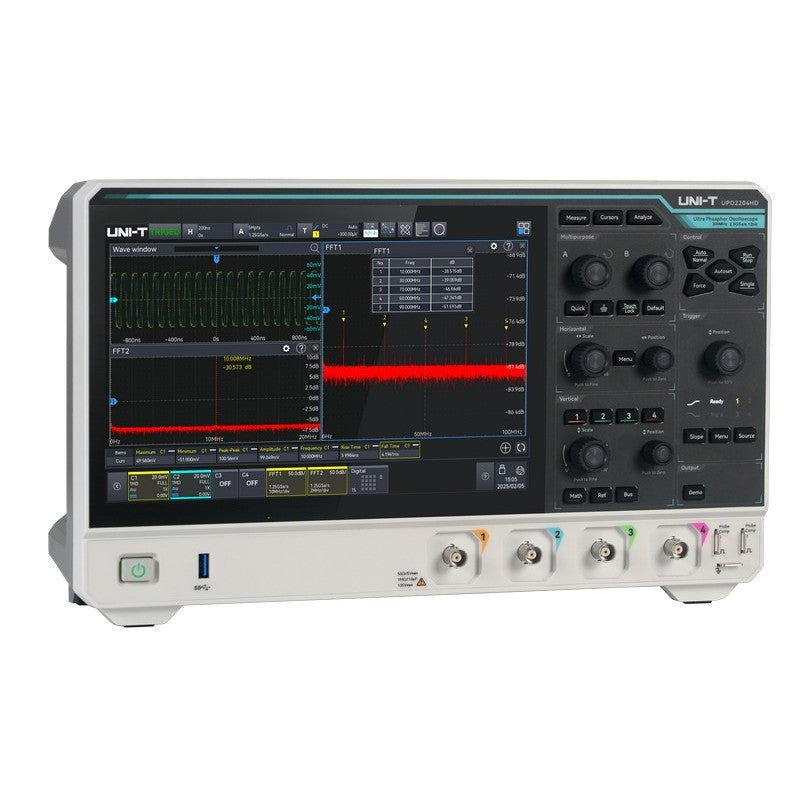

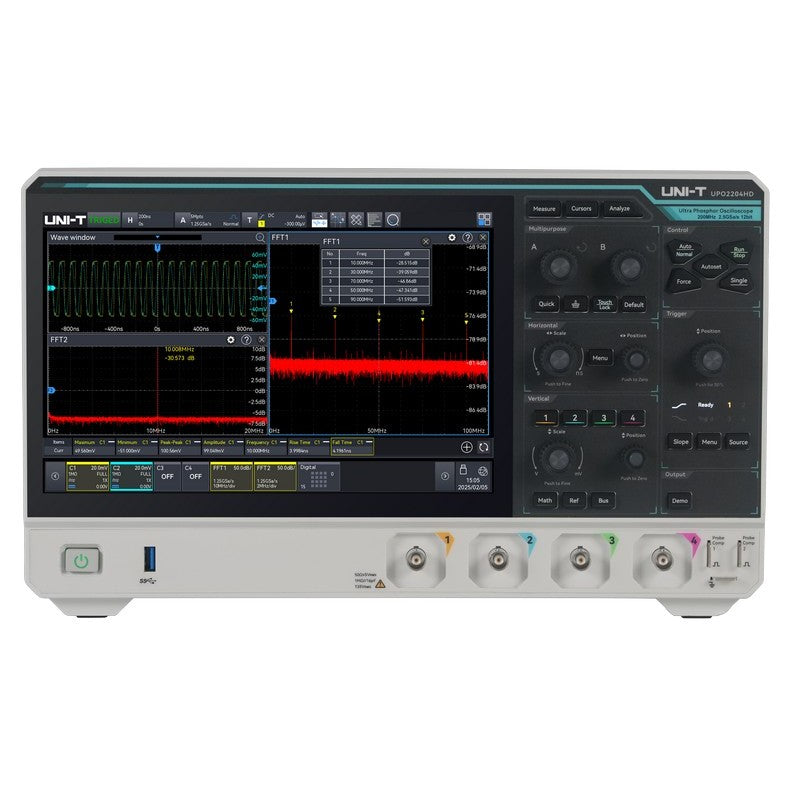

Eingebauter Spektrumanalysator — FFT bis 4 Mpts
Die standardmäßige erweiterte FFT-Analyse läuft mit bis zu 4 Mpts über alle Kanäle mit einem Frequenzbereich von 0 bis 1,25 GHz, vier Spuren, vier Erkennungsmodi und einer Wasserfallanzeige zur Verfolgung von Spektrumänderungen über die Zeit. Automatischer, manueller und Schwellenwert-Markermodus lokalisieren Harmonische, Störsignale (Spurs) und EMI-Quellen, ohne zu einem separaten Spektrumanalysator wechseln zu müssen. Für Vorab-Konformitätsprüfungen während der Inbetriebnahme der Platine und die Untersuchung von Schaltgeräuschen während des Wandlerdesigns schließt die interne FFT eine häufige Lücke im Arbeitsablauf am Messplatz.
56 automatisierte Messungen mit Statistik
56 Parametermessungen laufen kontinuierlich auf jedem Kanal, wobei bis zu 27 Messungen auf dem Bildschirm sichtbar sind und 39 Einkanal-Parameter in der Snapshot-Ansicht verfügbar sind. Statistiken, Histogramme und Trenddiagramme visualisieren die Verteilung jedes Parameters über die Zeit. Die neue Amplitudenberechnungsstrategie mit Top/Bottom- und Burst-Parameter-Handhabung sorgt für korrekte Werte bei Signalen, bei denen einfache Mess-Engines die falschen Referenzpegel wählen. Keine Nachbearbeitung, kein Tabellenkalkulationsexport – die Antwort steht auf dem Bildschirm.
10,1-Zoll Touch-UI und volle Konnektivität
Das 10,1-Zoll 1280×800 kapazitive Multi-Touch-Display unterstützt Pinch-, Drag-, Zoom-, Rechteckzeichnen- und Editier-Gesten neben den traditionellen Drehreglern und One-Touch-Frontplattentasten. Maus und Tastatur werden parallel unterstützt. Die Peripherie umfasst USB-Host, USB-Device, LAN, EXT-Trigger, AUX-Out (Trigger-Out / Pass-Fail) und HDMI für die Anzeige auf einem Projektor oder externen Monitor. SCPI ist Standard, der integrierte WebServer ermöglicht browserbasierte Fernsteuerung von einem PC oder Mobilgerät aus, und Firmware-Updates sind während der gesamten Lebensdauer des Produkts kostenlos. Für automatisierte Prüfstände zur Qualifizierung von Leistungswandlern steuert der SCPI-Befehlssatz die Signalerfassung, den Maskentest-Pass/Fail-Status und den Export langer Datensätze aus einer Python- oder LabVIEW-Testumgebung heraus.
Anwendungen
F&E-Ingenieur (Embedded / Hardware / Analoges Design)
- Validierung von Leistungselektronik — Charakterisierung von GaN/SiC-Halbbrücken, Analyse des Klingelns an Schaltknoten und Messung von µV-Rippel auf einer Vorspannungsschiene bei 200 MHz Bandbreite mit einem Grundrauschen von 70 µVrms.
- Serielles Bus-Debugging — Zeitkorrelierte Analog- und Protokolldekodierungsansichten in derselben Spur; 9 Protokolle standardmäßig enthalten.
- Signalintegritäts-Stichproben — Instrumenteninterne 4 Mpts FFT identifiziert Harmonische, Takt-Spurs und EMI-Quellen ohne Wechsel zu einem separaten Spektrumanalysator.
- Untersuchung langer Aufzeichnungen — 100 Mpts Speicher plus 125.000-Frame-Aufzeichnungsfunktion erfassen komplette Soft-Start-, Fehlerrückgewinnungs- und Burst-Mode-Ereignisse ohne erneutes Scharfschalten.
Leistungselektronik-Ingenieur
- Validierung von Multi-Rail-Schaltwandlern — Die 4-Kanal 200 MHz Konfiguration beobachtet High-Side-Gate-Treiber, Low-Side-Gate-Treiber, Schaltknoten und Ausgangsrippel in einer einzigen Erfassung mit 12-Bit-Genauigkeit bei 70 µVrms.
- Optionales 12-Parameter-Leistungsanalyse-Paket — Leistungsqualität, Schaltverluste, RDS(on), SOA, transientes Ansprechverhalten und Rippel-Analyse auf demselben Instrument wie die Zeitbereichskurve.
- Hardwarebeschleunigte Maskentests — Pass/Fail-Validierung gegen Schaltkurven-Vorlagen erfolgt in Sekunden; AUX-Out treibt einen Alarm oder ein Herunterfahren des DUT bei Maskenverletzungen.
- Erfassung langer Transienten — 100 Mpts erfassen komplette Soft-Start- und Fehlerrückgewinnungssequenzen in einem Trigger; 125.000-Frame-Rekorder für repetitiven Burst-Betrieb.
Optionen & Zubehör
Im Lieferumfang des Instruments enthalten
- UPO2204HD Oszilloskop
- 4 × passive Tastköpfe (1:1 / 10:1 umschaltbar, Bandbreite auf das Instrument abgestimmt)
- USB-Kabel (USB-A auf USB-B)
- Netzkabel (regionsabhängig)
- Schnellstartanleitung
- Werkskalibrierungszertifikat
Empfohlenes Zubehör
- UPO2000HD-PWR — Optionale Freischaltung für das 12-Parameter-Leistungsanalyse-Paket
- UT-P07A — 500 MHz passiver Tastkopf für Anwendungen mit höherer Bandbreite
- UT-P20, UT-P21, UT-V23 — Hochspannungs-Tastköpfe
- UT-P30, UT-P31, UT-P32, UT-P33 — Differenztastköpfe für potenzialfreie Messungen
- UT-P40, UT-P41, UT-P42, UT-P43, UT-P44 — Strommesszangen für Leistungsstufen- und Schaltverlustmessungen
- UT-ISOT — Trenntransformator für sichere netzbetriebene Messungen
- UT-M13X — Oszilloskop-Demoboard für Protokoll-Dekodier-Übungen und Lehrmodule
Software-Optionen
- UPO2000HD-PWR — Leistungsanalyse-Option für UPO2000HD
Benötigen Sie eine andere Bandbreite oder Kanalanzahl? Vergleichen Sie mit den Modellen der Familie: UPO2202HD, UPO2104HD, UPO2074HD.
Technische Daten
| Bandbreite | 200 MHz |
| Kanäle | 4 Analog |
| Abtastrate | 2,5 GSa/s |
| Vertikale Auflösung | 12 Bit (R12™ nativ) |
| Speichertiefe | 100 Mpts |
| Erfassungsrate | 1.000.000 wfms/s (Sequenzmodus) |
| Anzeige | 10,1-Zoll kapazitiver Touchscreen, 1280×800 |
| Touchscreen | Ja |
| Triggermodi | Flanke, Impulsbreite, Video, Rampe, Runt, Überamplitude, Verzögerung, Timeout, Dauer, Setup/Hold, N-te Flanke, Codemuster |
| Zonen-Trigger | Ja — 2 Zonen, muss schneiden / darf nicht schneiden |
| Protokoll-Dekodierung (Standard) | RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, Audio |
| Eingebaute FFT | Ja — bis zu 4 Mpts, 0 bis 1,25 GHz, 4 Spuren, Wasserfall |
| Eingebaute Leistungsanalyse | Optional — 12 Parameter |
| Eingebauter Spektrumanalysator | Ja (Standard-FFT) |
| Digitales Voltmeter | 4-stellig; DC, AC RMS, AC+DC RMS |
| Frequenzmesser | 7-stellige Hardware |
| Automatisierte Messungen | 56 mit Statistik, Histogramm und Trend |
| ERES (Verbesserte Auflösung) | Bis zu 4-Bit |
| Maskentests | Hardwarebeschleunigt |
| Signalaufzeichnung | Bis zu 125.000 Frames; USB-Export |

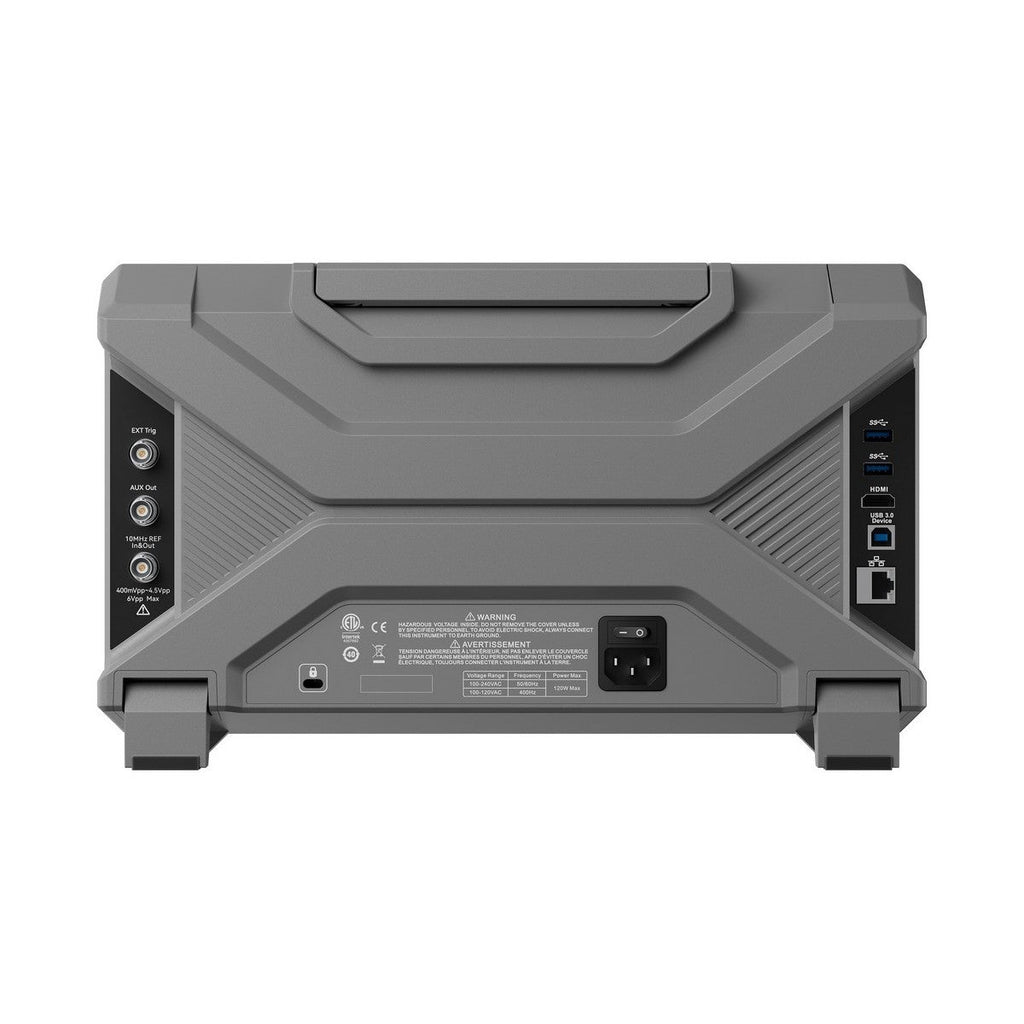

| Schnittstelle | USB-Host / USB-Device / LAN / EXT Trig / AUX Out / HDMI |
| Fernsteuerung | SCPI standardmäßig; integrierter WebServer (Browserzugriff) |
| RoHS-konform | Ja |
| Zertifizierungen | CE, cETLus |
Downloads
FAQ
Welche Protokolle sind beim UPO2204HD enthalten?
RS-232/UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT und Audio-Dekodierung sind standardmäßig ohne zusätzliche Kosten enthalten. Alle neun unterstützten Protokolle sind direkt ab Werk verfügbar – keine optionalen Lizenzen erforderlich, keine zeitlich begrenzten Freischaltungen.
Was ist der Vorteil der nativen 12-Bit-Auflösung?
Ein 12-Bit-ADC bietet 4.096 vertikale Stufen im Vergleich zu 256 bei einem 8-Bit-Oszilloskop – also sechzehnmal mehr Details. Dies macht kleine Signale, die sich auf größeren befinden, sichtbar, reduziert Quantisierungsrauschen und verbessert die Messgenauigkeit bei Signalen mit geringer Amplitude wie Netzteilrippel, Sensorausgängen und präzisen analogen Schaltkreisen. R12™ behält die 12-Bit-Auflösung bei voller Bandbreite und Abtastrate bei, ohne ERES-Mittelung oder Kompromisse bei der Abtastrate.
Kann ich eine Leistungsanalyse nachrüsten?
Ja. Das optionale Leistungsanalyse-Paket fügt 12 Messungen hinzu: Leistungsqualität, Harmonische Analyse, Stromharmonische, RDS(on), Schaltverluste, Slew Rate, sicherer Arbeitsbereich, Modulationsanalyse, Ausgangsrippel, Ein-/Ausschaltzeit, transientes Ansprechverhalten und Energieeffizienz. Die Aktivierung von UPO2000HD-PWR schaltet das Paket auf jedem Oszilloskop der UPO2000HD-Serie frei.
Wie ist der Touchscreen im täglichen Laboralltag zu bedienen?
Das 10,1-Zoll kapazitive Multi-Touch-Display unterstützt Pinch-, Drag-, Zoom-, Rechteckzeichnen- und Editier-Gesten neben den traditionellen Drehreglern und One-Touch-Tasten an der Frontplatte. Maus und Tastatur werden parallel unterstützt. Für Laborumgebungen, in denen Studenten oder Ingenieure häufig das Instrument wechseln, ist das Gestenset von Konsumgeräten vertraut; für produktionsnahe Workflows, bei denen physische Bedienelemente bevorzugt werden, bietet die Frontplatte alle gewohnten Funktionen.
Wie schlägt sich das UPO2204HD im Vergleich zu 8-Bit-Oszilloskopen mit ähnlicher Bandbreite?
Der 12-Bit-ADC liefert die 16-fache vertikale Auflösung eines 8-Bit-Oszilloskops bei gleicher Bandbreite, ohne ERES-Mittelung oder Kompromisse bei der Abtastrate. Signale mit geringer Amplitude – wie Schaltrippel, Sensorausgänge oder präzise analoge Schaltkreise –, die bei 8-Bit-Oszilloskopen im Quantisierungsrauschen untergehen, werden auf dem 12-Bit-Display klar dargestellt. Bei Präzisionsarbeiten in der Analogtechnik und der Validierung von Schaltwandlern ist der Auflösungsvorteil strukturell bedingt, nicht bloß ein Marketingvergleich.
Ist die Firmware vor Ort aktualisierbar?
Ja. Firmware-Updates sind während der gesamten Lebensdauer des Produkts kostenlos und werden über USB-Stick oder LAN-Übertragung installiert. Optionale Lizenzfreischaltungen (wie das Leistungsanalyse-Paket) haben kein Verfallsdatum.
Kann das Instrument von einem PC oder Browser aus gesteuert werden?
Beides. SCPI wird standardmäßig über USB-Device oder LAN für automatisierte Testskripte und PC-basierte Instrumenten-Management-Software unterstützt. Der eingebaute WebServer ermöglicht die direkte browserbasierte Steuerung von einem PC oder Mobilgerät im selben Netzwerk – keine Installation von PC-Software erforderlich.
Teil der UPO2000HD Oszilloskop-Serie. Alle Modelle teilen sich den nativen R12™ 12-Bit-ADC, 2,5 GSa/s Abtastrate, 100 Mpts Speicher, Ultra Phosphor 3.0 Akquisition und 9 Standard-Protokolldecoder. Bandbreitenoptionen umfassen 70 / 100 / 200 MHz; Kanaloptionen sind 2-Kanal und 4-Kanal. Besuchen Sie die Serienseite, um Konfigurationen zu vergleichen.
