UPO1104 100 MHz 4-Kanal Digital-Speicheroszilloskop
Herunterladen
Herunterladen

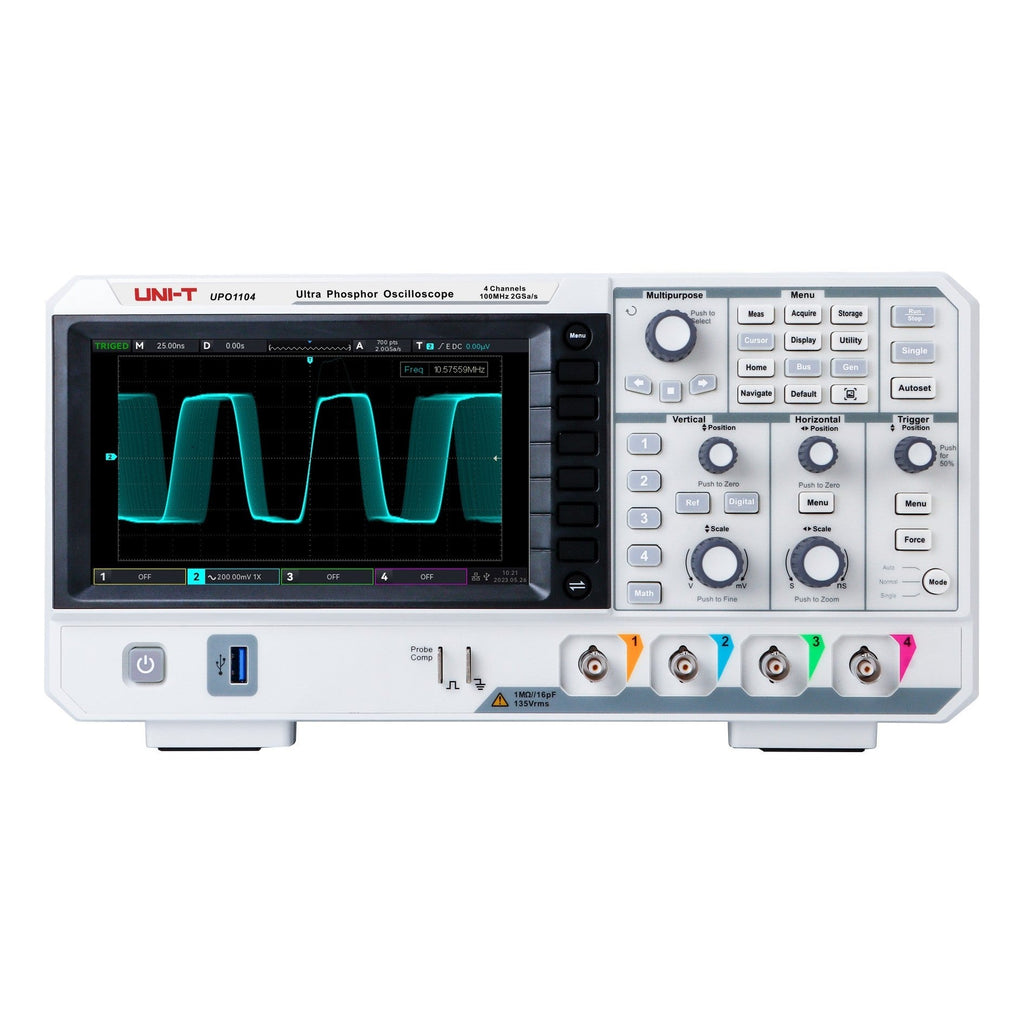

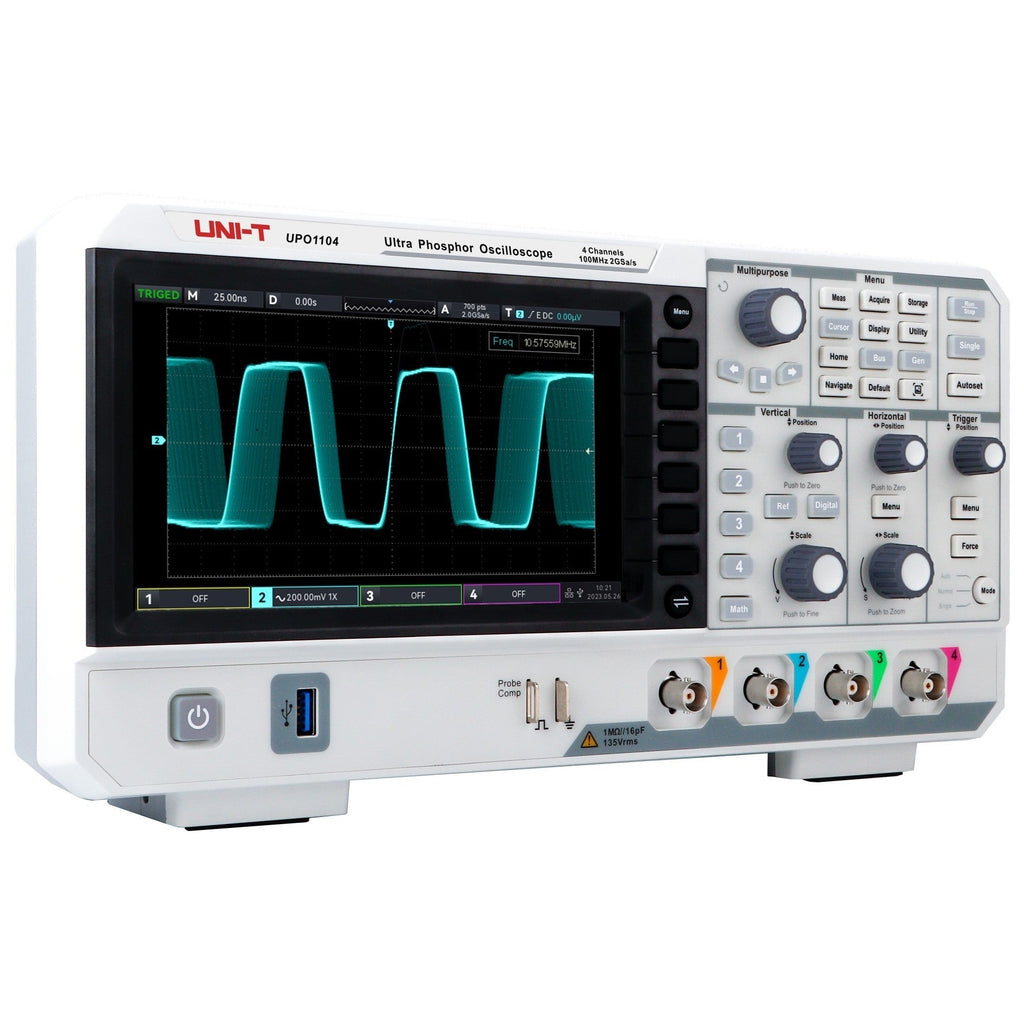

Das UNI-T UPO1104 ist ein digitales 100-MHz-Speicheroszilloskop mit vier Kanälen, einer Echtzeit-Abtastrate von 2 GSa/s, einer Speichertiefe von 56 Mpts und einer Signalaufnahmerate von 500.000 wfms/s (Fast-Acquire-Modus).
Die Ultra-Phosphor-2.0-Anzeigetechnologie ermöglicht eine Intensitätsabstufung in 256 Stufen auf einem 7-Zoll-WVGA-TFT-LCD, wodurch sich häufiges Signalverhalten auf einen Blick mühelos von seltenen Anomalien unterscheiden lässt. Vier Kanäle, 56 Mpts Speicher, ein unabhängiges DVM-Modul, eine erweiterte 1-Mpts-FFT und drei standardmäßig dekodierte serielle Busprotokolle – Funktionen, die normalerweise eher bei Oszilloskopen der Mittelklasse zu finden sind. Das UPO1104 bietet diese Features im preisgünstigen Segment, was es zur idealen Wahl für Lehrlabore mit zwanzig Arbeitsplätzen sowie für Ingenieurteams macht, die ein zweites Oszilloskop suchen, ohne bei der Leistungsfähigkeit Kompromisse eingehen zu müssen.
- 100 MHz Bandbreite, 4 Kanäle — 2 GSa/s Echtzeit-Abtastrate (2 GSa/s bei einem Kanal, 1 GSa/s bei zwei Kanälen, 500 MSa/s bei allen vier), ≤ 3,5 ns berechnete Anstiegszeit.
- 56 Mpts Speichertiefe — Erfassung vollständiger Schaltzyklen und langer Protokollsequenzen, ohne die Abtastrate zugunsten der Aufzeichnungslänge opfern zu müssen.
- 500.000 wfms/s Signalaufnahmerate — Ultra Phosphor 2.0 mit 256-stufiger Intensitätsabstufung im Fast-Acquire-Modus. Schnell genug, um intermittierende Ereignisse aufzudecken, die langsamere Oszilloskope stundenlang übersehen.
- 1 Mpts erweiterte FFT — Frequenzbereichsanalyse mit Frequenzeinstellung, Demodulationsmodus, Wasserfallanzeige und Marker-Messung.
- Unabhängiges DVM-Modul — dediziertes AC/DC True-RMS-Digitalvoltmeter, das parallel zur Oszilloskop-Erfassung arbeitet.
- 7-stelliges Hardware-Frequenzzählwerk — hardwarebeschleunigter Zähler parallel zu den Oszilloskop-Kanälen.
- 3 serielle Bus-Dekoder standardmäßig — RS-232/UART, I²C und SPI Triggerung und Dekodierung enthalten; die Hardware-Dekodierung über den gesamten Speicher verkürzt Dekodierzeiten von mehreren Sekunden auf Millisekunden.
- 36 automatisierte Messungen — Zeit-, Spannungs-, Frequenz- und statistische Messungen mit Cursor-Bereichsfunktion.
- Vielfältige Triggertypen — Flanken-, Impulsbreiten-, Video-, Steigungs-, Runt-, Überamplituden-, Verzögerungs-, Timeout-, Dauer-, Setup/Hold-, N-te-Flanken- und Mustertrigger.
- Web-Fernsteuerung — browserbasierter Zugriff von jedem PC oder Mobilgerät im LAN; keine Treibersoftware, keine Host-Anwendung erforderlich.
- SCPI + LAN-Automatisierung — Standard Command for Programmable Instruments über LAN für skriptgesteuerte Testsequenzen.
Ultra Phosphor 2.0
Ultra Phosphor 2.0 ist die intensitätsgestufte Anzeigetechnologie von UNI-T. Signalverläufe werden mit 256 Helligkeitsstufen dargestellt, wobei häufig auftretende Signale hell erscheinen und seltene Anomalien als schwache Streifen vor der Basislinie sichtbar werden – ein Detailgrad, den Displays mit flacher Farbdarstellung verdecken.
Die Standard-Abtastung erreicht 150.000 wfms/s; im Fast-Acquire-Modus steigt die Rate auf 500.000 wfms/s. In Kombination mit der hardwarebeschleunigten, kontinuierlichen Wellenformaufzeichnung von bis zu 120.000 Frames erfasst das Oszilloskop Glitches, Runt-Impulse und andere transiente Ereignisse, die 8-Bit-Oszilloskope der Einstiegsklasse normalerweise nicht aufzeigen.
Unabhängiges DVM-Modul
Das UPO1104 enthält ein integriertes 4-Bit-Digitalvoltmeter, das parallel zu den Oszilloskop-Kanälen arbeitet und AC/DC True-RMS-Werte kontinuierlich anzeigt, während das Oszilloskop Signalverläufe erfasst. Das DVM verfügt über eine eigene Anzeige und eine konfigurierbare Warnfunktion, wenn Messungen den angegebenen Bereich überschreiten – die Leistungsfähigkeit eines separaten Instruments, ohne den Platzbedarf auf der Werkbank, ideal für die Überwachung von stabilen DC-Pegeln parallel zu dynamischen AC-Messungen und zur Überprüfung von Versorgungsspannungen ohne Veränderung des Trigger-Setups.
1 Mpts erweiterte FFT
Die 1-Mpts-FFT wandelt Zeitbereichssignale in den Frequenzbereich um, mit einer Auflösung, die der von Mittelklasse-Oszilloskopen entspricht. Frequenzeinstellung, Demodulationsmodus, Wasserfallanzeige und automatische Peak-Markierung sind Standard und unterstützen die Fehlersuche bei EMV, die harmonische Analyse von Schaltnetzteilen, Audiobandanalysen und die Identifizierung von Takt-Spurs. Fünf Fensterfunktionen (Rechteck, Hanning, Blackman, Hamming, FlatTop) decken die gängigen Abwägungen bei der Analyse zwischen Frequenzauflösung und Amplitudengenauigkeit ab.
Standard Bus-Dekodierung — RS-232/UART, I²C, SPI
RS-232/UART-, I²C- und SPI-Triggerung und -Dekodierung sind standardmäßig enthalten – keine Protokolllizenzen, keine Add-on-Pakete. Der dekodierte Busverkehr wird mit Anmerkungen auf Feldebene über den Signalverlauf gelegt, und die Ereignisliste zeigt dekodierte Pakete zusammen mit Zeitstempeln an. Die hardwarebasierte Dekodierung über den gesamten 56-Mpts-Speicher macht aus einer softwarebasierten Dekodierung, die normalerweise Sekunden dauern würde, einen Vorgang in Sekundenbruchteilen, was das UPO1000 zu einem nützlichen Instrument für das Debugging eingebetteter Systeme macht.
Für das UPO1104 sind keine optionalen Protokolllizenzen erhältlich: CAN, CAN-FD, LIN und FlexRay werden auf dieser Plattform nicht unterstützt. Käufer, die eine Dekodierung für Automotive-Busse benötigen, sollten die Serien UPO1000HD oder MSO/UPO2000 in Betracht ziehen, die diese Protokolle als kostenpflichtige Optionen unterstützen.
7-stelliges Hardware-Frequenzzählwerk
Ein 7-stelliges hardwarebeschleunigtes Zählwerk arbeitet parallel zu den standardmäßigen automatisierten Messungen des Oszilloskops. Der Zähler liest unabhängig von der Kanal-Mess-Engine, was stabile, hochauflösende Frequenzmessungen bei stabilen Signalen liefert, ohne den Jitter, den Software-Zähler im niedrigen Frequenzbereich aufweisen können. Nützlich zur Überprüfung von Oszillatorfrequenzen, Takt-Rückgewinnungsschleifen und PWM-Tastverhältnissen, bei denen ein stabiler Frequenzwert wichtiger ist als Details im Zeitbereich.
Vielfältige Triggertypen

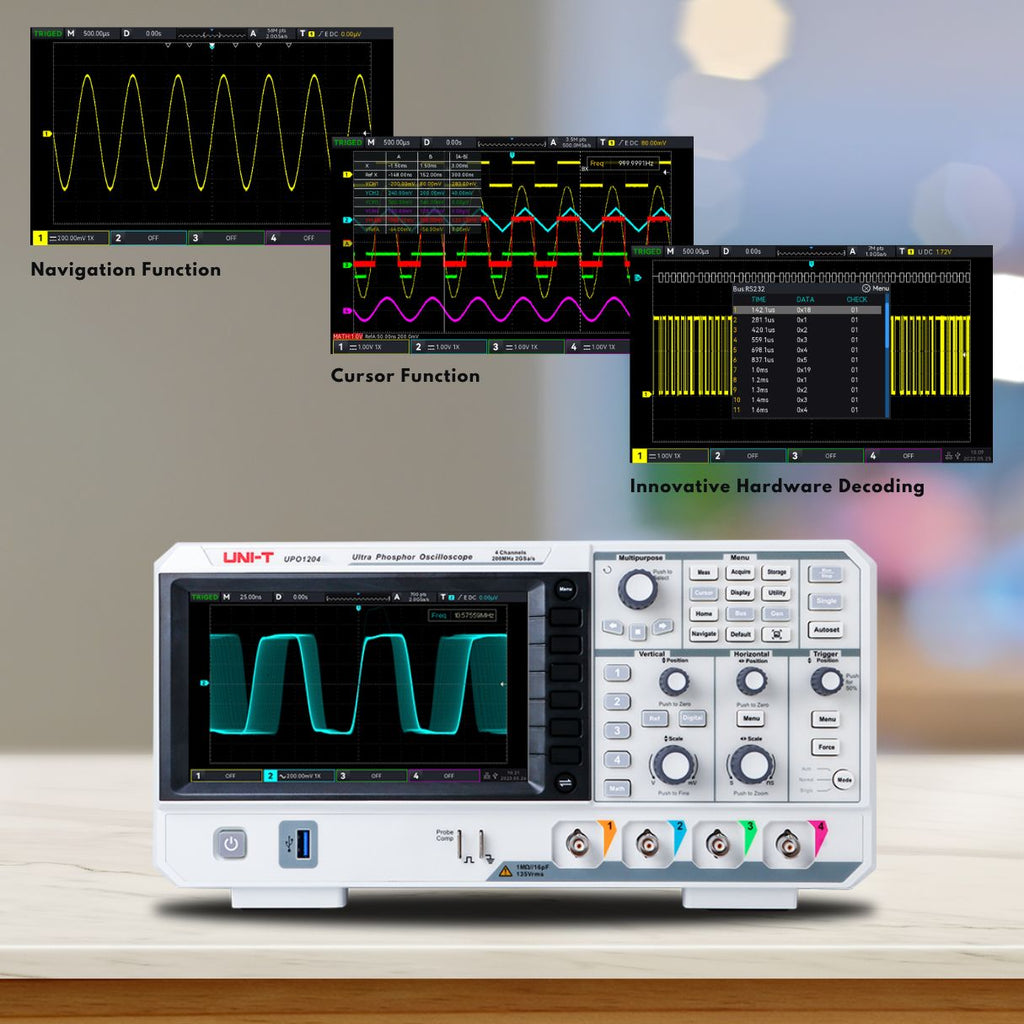

Über das Standard-Flankentrigger-Verfahren hinaus bietet das Oszilloskop Impulsbreiten-, Video-, Steigungs-, Runt-, Überamplituden-, Verzögerungs-, Timeout-, Dauer-, Setup/Hold-, N-te-Flanken- und Mustertrigger. Runt- und Überamplituden-Trigger isolieren Verletzungen der Signalintegrität, die ein Flankentrigger niemals erfassen würde; Setup/Hold- und N-te-Flanken-Trigger isolieren spezifische Zyklen in langen Protokollaufnahmen. Das vollständige Set ist Standard, ohne dass Upgrades für Trigger-Pakete lizenziert werden müssen.
36 automatisierte Messungen mit Cursor-Bereichsfunktion
36 automatisierte Messparameter decken Zeit-, Spannungs-, Frequenz- und statistische Kategorien ab: Anstiegs-/Abfallzeit, Impulsbreite, Tastverhältnis, Frequenz, Periode, Amplitude, RMS, Peak-Peak, Mittelwert, Standardabweichung und andere. Jede Messung unterstützt die Cursor-Bereichsfunktion – die Messung erfolgt nur innerhalb des Cursor-Fensters anstatt über den gesamten Datensatz –, nützlich zur Messung eines spezifischen Bursts in einer langen Aufzeichnung, ohne neu zoomen zu müssen. Statistiken (Min, Max, Mittelwert, Standardabweichung) werden über die Zeit akkumuliert, um die Messdrift zu charakterisieren.
Web-Fernsteuerung und SCPI-Automatisierung
Verbinden Sie das UPO1104 mit dem LAN und greifen Sie von jedem Webbrowser – PC, Mac oder Mobilgerät – auf das vollständige Instrument zu, ohne Treiberinstallation, ohne Host-Anwendung, ohne Konfiguration. Erfassen Sie Screenshots, ändern Sie Einstellungen, übertragen Sie Wellenformdaten und führen Sie SCPI-Befehle von jedem Gerät im Netzwerk aus. Nützlich für gemeinsam genutzte Laborinstrumente, Rack-montierte Lehrplätze mit Kabelwegen durch den Raum und Python- oder LabVIEW-Automatisierungsskripte, die das Oszilloskop über standardisiertes SCPI via LAN steuern.
Konnektivität (USB, LAN, AUX)

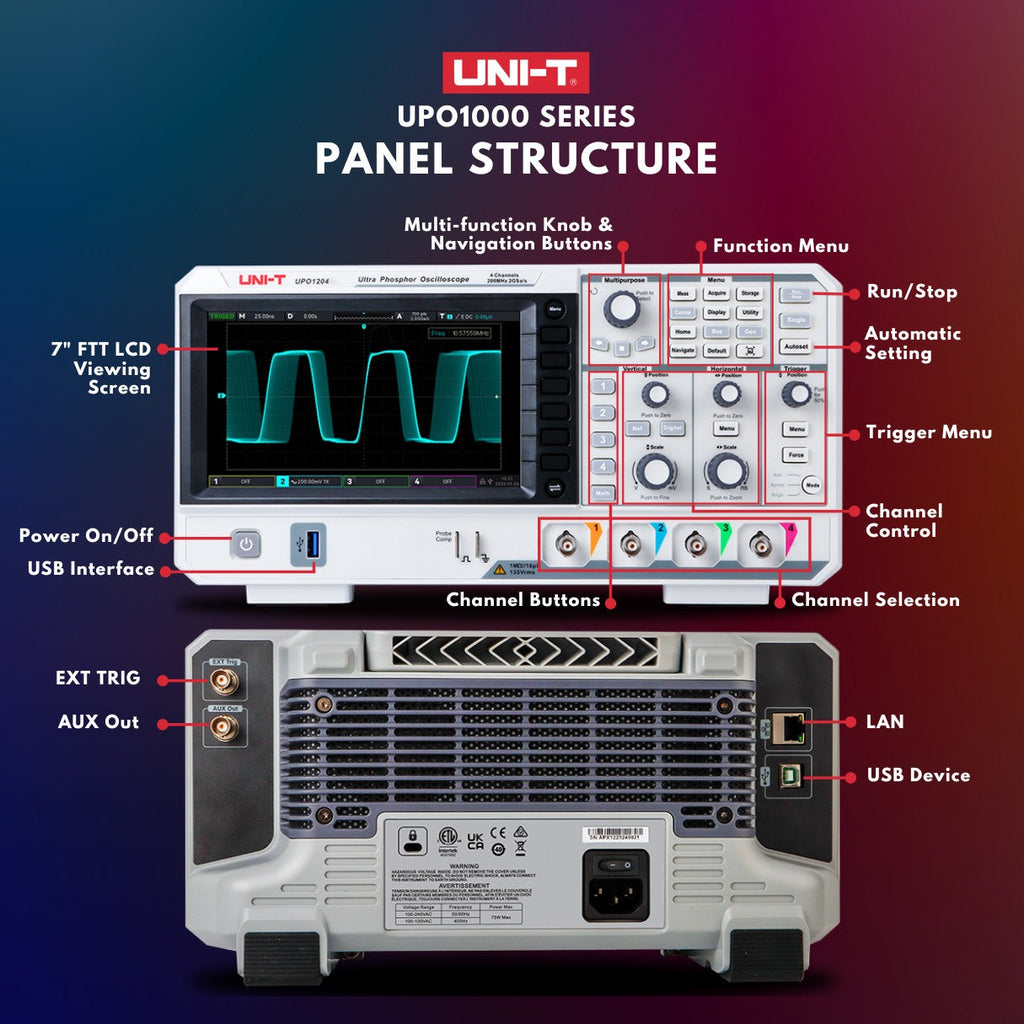

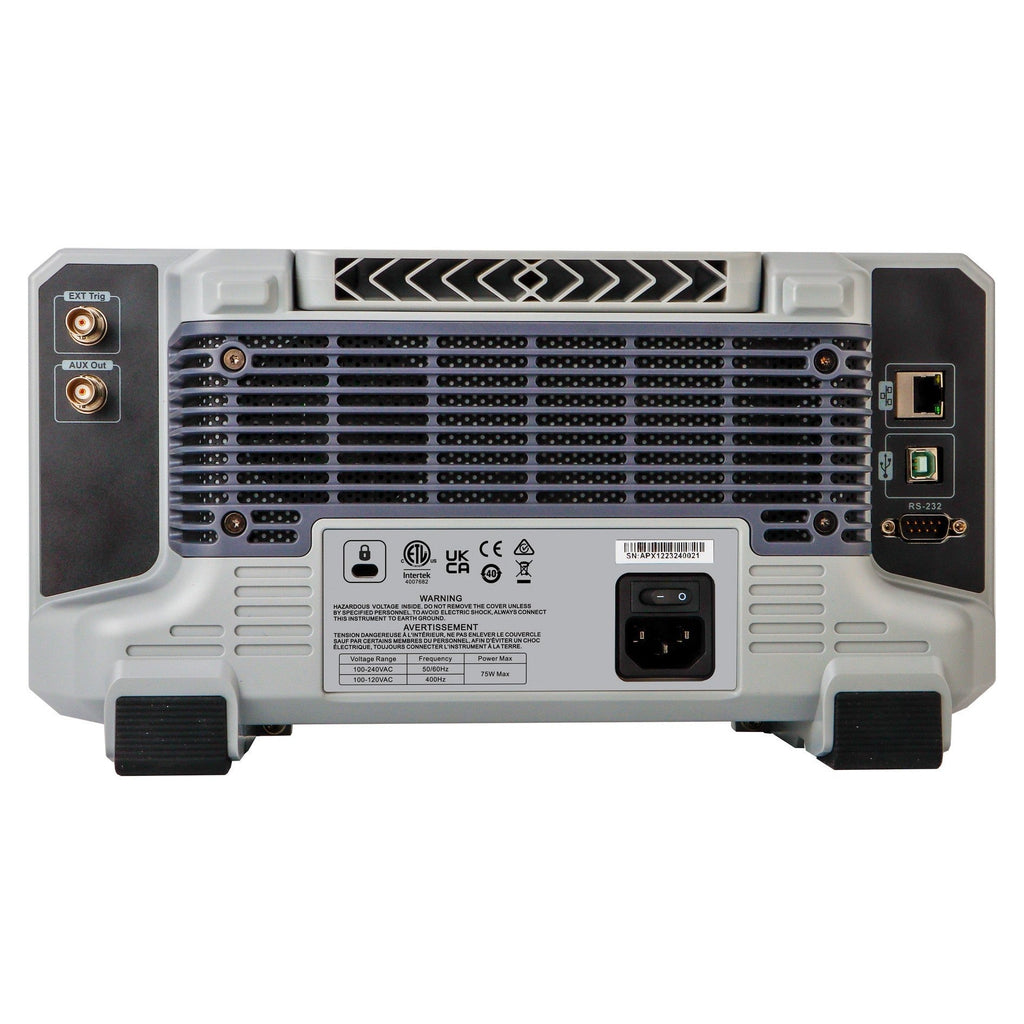

Zu den Standard-Schnittstellen gehören USB-Host (vorne und hinten) für Screenshot-Speicherung auf USB-Sticks und Firmware-Updates, USB-Device (hinten) für SCPI über USB an einen PC, Gigabit-LAN für SCPI und Web-Fernsteuerung sowie ein AUX-Ausgang für getriggerte Signalausgabe. RS-232 ist auf dieser Plattform nicht vorhanden; SCPI läuft über USB und LAN. Die LAN-Verbindung unterstützt sowohl DHCP als auch statische IP-Konfiguration für Rack-Implementierungen mit fester IP.
Anwendungen
Lehrlabor und Lehrpläne für technische Schulen (Bildung)
- Einsatz an mehreren Arbeitsplätzen zu Preisen der Einstiegsklasse: ein echtes 4-Kanal-Oszilloskop an jedem Tisch, mit derselben Ultra Phosphor 2.0 Benutzeroberfläche, die Studenten später in der Industrie bei den Familien UPO1000HD und MSO1000HD vorfinden werden.
- 56 Mpts Speicher und 1 Mpts FFT decken das gesamte Spektrum des Lehrplans für das Grundstudium ab, ohne die bei Einstiegsgeräten üblichen Kompromisse zwischen Speicher und Abtastrate.
- 36 automatisierte Messungen mit Statistik lassen Studenten sich auf das Schaltungs- und Signalverhalten konzentrieren anstatt auf die Messmethodik, während der Cursor-Bereichsmodus die Lehre manueller Messverfahren unterstützt.
- Webbasierte Fernsteuerung spiegelt den Bildschirm für Demonstrationen im Unterricht ohne USB-Aufnahmekabel oder Projektoradapter; SCPI über LAN unterstützt Python- und LabVIEW-Laborübungen.
Entwicklung eingebetteter Systeme (F&E)
- Drei serielle Bus-Dekoder standardmäßig (RS-232/UART, I²C, SPI) decken die meisten Debugging-Workflows bei niedriger Geschwindigkeit ohne Protokoll-Lizenzgebühren ab.
- 56 Mpts Speicher erfasst vollständige Firmware-Boot- und Protokollsequenzen in einem einzigen Trigger, mit Hardware-Dekodierung für die Dekodierung langer Aufzeichnungen in Sekundenbruchteilen.
- Das unabhängige DVM-Modul liest Versorgungsspannungen parallel zu den Oszilloskop-Spuren – nützlich zur Überprüfung von Brownouts, Überwachung von Schaltwelligkeit oder Validierung der Stabilität von Referenzspannungen während des Prototyping.
- SCPI über LAN ermöglicht die Ausführung von Python-Regressionsskripten auf demselben Instrument, das der Ingenieur interaktiv am Tisch nutzt – Automatisierung ohne ein separates Instrument für den Automatisierungsbetrieb.
Elektronik-Service, Reparatur und Wartung
- Werkbank-freundlicher Formfaktor: ein Oszilloskop für die AC-Werkbank, dimensioniert für die typische Servicewerkstatt, ohne die Tiefe oder das Gewicht eines Flaggschiff-Instruments.
- Ultra Phosphor 2.0 mit 256-stufiger Intensitätsabstufung enthüllt Verletzungen der Signalintegrität (Runt-Impulse, Glitches), die Displays mit flacher Farbe überdecken – der Unterschied zwischen der Behebung der Grundursache und dem Austausch des Symptoms.
- Das Hardware-Frequenzzählwerk liefert stabile Ratenmesswerte zur Überprüfung von Oszillatoren und Takt-Rückgewinnungsverhalten bei Reparaturen auf Board-Ebene.
- Das AC/DC True-RMS-DVM-Modul ersetzt das Werkbank-Multimeter für Prüfungen im stationären Zustand, während die Oszilloskop-Trigger-Konfiguration intakt bleibt.
Validierung von Schaltnetzteilen
- Die Bandbreitenwahl von 100 MHz entspricht dem Schaltfrequenzbereich der meisten kommerziellen Schaltnetzteildesigns von 100 kHz bis zu mehreren MHz, mit 56 Mpts Speicher für die Erfassung langer Einschalttransienten ohne Verlust der Abtastrate.
- Die 1 Mpts FFT charakterisiert Oberwellen der Restwelligkeit und den Spektralgehalt des Schaltrauschens für EMV-Voruntersuchungen parallel zur zeitbereichsbasierten Schaltanalyse.
- Vielfältige Triggertypen (Runt, Überamplitude, Impulsbreite) isolieren Schaltfehler, Stromspitzen beim Start und das Ansprechen von Schutzschaltungen.
- Das unabhängige DVM-Modul überwacht den DC-Wert der Ausgangsschiene, während das Oszilloskop das dynamische AC-Lastsprungverhalten erfasst – beide Hälften der Netzteilcharakterisierung mit einem Instrument.
Produktionstest und Qualitätskontrolle
- SCPI über LAN unterstützt den Einsatz an rackmontierten Produktionslinien mit Python- oder LabVIEW-Testskripten; die Web-Fernschnittstelle bietet Linienbetreibern eine vertraute browserbasierte Ansicht ohne Treiberinstallation an jedem Testplatz.
- 36 automatisierte Messungen mit Statistik unterstützen Go/No-Go-Tests von Signalintegritäts-Spezifikationen auf Board-Ebene; der Cursor-Bereichsmodus isoliert spezifische Zyklen für Messungen, ohne die gesamte Aufzeichnung neu zoomen zu müssen.
- Kontinuierliche Wellenformaufzeichnung im Speicher unterstützt die historische Archivierung von Produktionserfassungen für spätere Analysen, wenn eine Charge Ausbeute-Probleme aufweist.
EMV-Voruntersuchungen
- Die 1-Mpts-FFT mit fünf Fensterfunktionen, Demodulationsmodus und Wasserfallanzeige unterstützt die zeitkorrelierte EMV-Untersuchung parallel zum zeitbereichsbasierten Schaltsignal – nützlich, um nachzuverfolgen, welches Schaltereignis welchen Emissions-Peak erzeugt.
- Marker-Messung auf der FFT ermöglicht das schnelle Auslesen von Peak-Frequenzen und Amplituden bei der Emissionssuche auf einem Prototypenboard.
- In Kombination mit einem Nahfeldsonden-Set und einem provisorischen Faraday-Käfig unterstützt die FFT-Ansicht Voruntersuchungen, die offensichtliche Fehler vor der teuren Buchung eines Compliance-Labors aufdecken.
Spezifikationen
| Bandbreite | 100 MHz |
| Kanäle | 4 |
| Echtzeit-Abtastrate | 2 GSa/s |
| Abtastrate pro Kanal-Konfiguration | 2 GSa/s bei einem Kanal; 1 GSa/s bei zwei; 500 MSa/s bei allen vier |
| Berechnete Anstiegszeit | ≤ 3,5 ns |
| Speichertiefe | 56 Mpts |
| Vertikale Auflösung | 8 Bit |
| Vertikale Skalierung (1 MΩ) | 500 µV/div bis 20 V/div |
| Maximale Eingangsspannung | 400 V (DC + AC Vpk) |
| Signalaufnahmerate | 500.000 wfms/s (Fast Acquire Modus); 150.000 wfms/s normal |
| Kontinuierliche Frame-Aufzeichnung | 120.000 Frames |
| FFT | 1 Mpts erweiterte FFT (5 Fensterfunktionen) |
| DVM | Unabhängiges Modul — 4-Bit, AC/DC True RMS |
| Frequenzzähler | 7-stellig, Hardware |
| Automatisierte Messungen | 36 Parameter mit Statistik und Cursor-Bereichsfunktion |
| Triggertypen | Flanke, Impulsbreite, Video, Steigung, Runt, Überamplitude, Verzögerung, Timeout, Dauer, Setup/Hold, N-te Flanke, Muster |
| Serielle Bus-Dekodierung (Standard) | RS-232/UART, I²C, SPI |
| Optionale Protokoll-Dekoder | Keine auf dieser Plattform verfügbar |
| Display | 7-Zoll-WVGA-TFT-LCD, 256-stufige Intensitätsabstufung |
| Schnittstelle | USB-Host (vorne + hinten), USB-Device (hinten), LAN (1 GbE), AUX |
| Fernsteuerung | Webbrowser (kein Treiber), SCPI über LAN |
| Zertifizierungen | CE | cETLus |
| Betriebstemperatur | 0°C bis 40°C |
| Netzspannung | 100–240 VAC, 50/60 Hz |
| Leistungsaufnahme | 75 VA maximal |
| Gewicht | 2,45 kg |

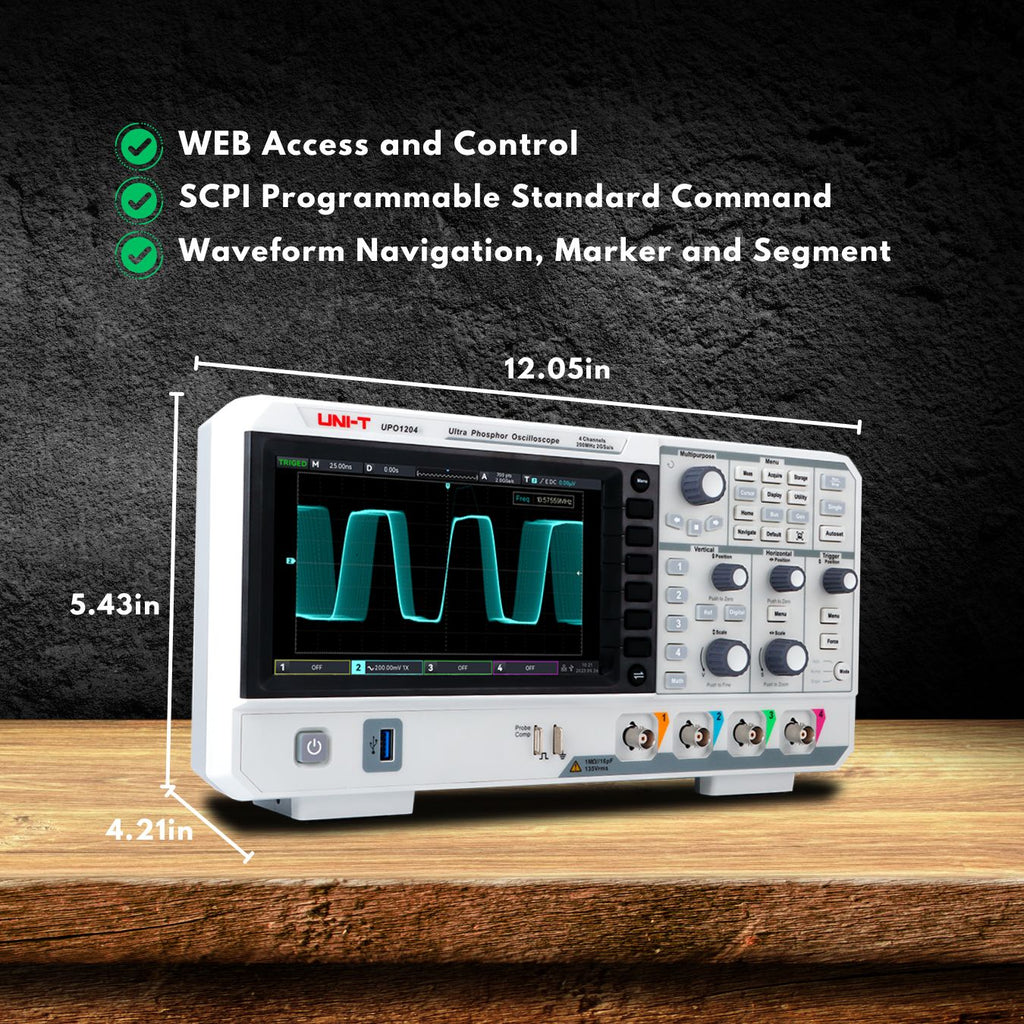

| Abmessungen (B × H × T) | 306 × 138 × 107 mm |
Downloads
Optionen & Zubehör
Im Lieferumfang enthalten

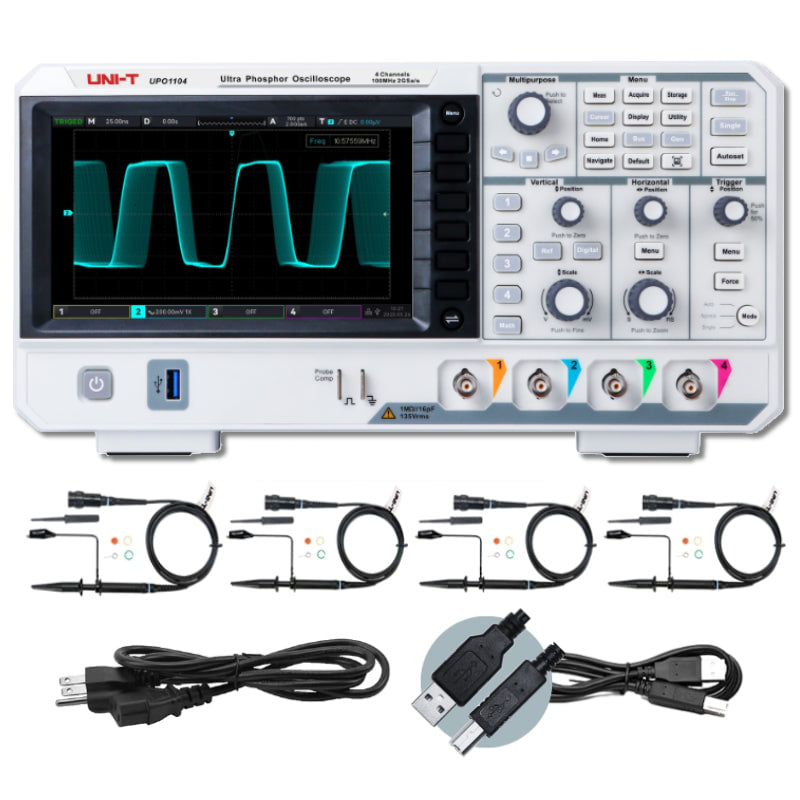

- UPO1104 digitales Speicheroszilloskop
- Netzkabel (nationaler Standard)
- USB 2.0 Datenkabel
- 4 × passive Tastköpfe — UT-P04 (100 MHz, einer pro Kanal)
- Kurzanleitung
- Werkskalibrierungszertifikat
Empfohlenes Zubehör
- Passive Tastköpfe mit höherer Bandbreite — UT-P07A (500 MHz) für Käufer, die in Zukunft ein leistungsstärkeres Oszilloskop planen.
- Hochspannungs-Tastköpfe — UT-P20 (100:1, 250 MHz), UT-V23 (100:1), UT-P21 (1000:1, DC 10 kV / AC 7 kVrms) für Netzspannungs- und Hochspannungsschaltanwendungen.
- Differenzielle Tastköpfe — UT-P30, UT-P31, UT-P32, UT-P33, UT-P35, UT-P36 für potenzialfreie Messungen, bei denen der Massebezug nicht mit dem Oszilloskop-Gehäuse verbunden werden kann.
- Stromzangen — UT-P40, UT-P41, UT-P42, UT-P43, UT-P44; UT-P4150 für AC/DC-Hochstrommessungen bei Schalt- und Motorantriebsanwendungen.
- Trenntransformator — UT-ISOT für netzbetriebene Prüflinge (DUTs), die eine galvanische Trennung zwischen Oszilloskop-Masse und Prüflings-Masse erfordern.
Familienmitglieder
- UPO1054 — 50 MHz, 4 Kanäle, 2 GSa/s
- UPO1104 — 100 MHz, 4 Kanäle, 2 GSa/s (dieses Produkt)
- UPO1204 — 200 MHz, 4 Kanäle, 2 GSa/s
Upgrade — UPO1000HD (4-Kanal, 12-Bit vertikal)
Wenn Ihre Anwendung eine höhere vertikale Auflösung oder einen größeren Speicher als das UPO1104 erfordert, bietet die UPO1000HD-Familie eine vertikale 12-Bit-Auflösung und die gleiche Ultra Phosphor 2.0-Display-Engine bei gleicher Gehäusegröße.
- UPO1084HD — 80 MHz, 4 Kanäle, 12-Bit vertikale Auflösung
- UPO1154HD — 150 MHz, 4 Kanäle, 12-Bit vertikale Auflösung
FAQs
Welche seriellen Busprotokolle werden standardmäßig dekodiert und welche erfordern eine Lizenz?
Das UPO1104 dekodiert RS-232/UART, I²C und SPI standardmäßig — Trigger- und Dekodierungsfunktionen für alle drei Protokolle sind im Oszilloskop enthalten, ohne Lizenzgebühren und ohne dass Protokolloptionen zusätzlich erworben werden müssen. Für diese Plattform sind keine optionalen Protokolldekoder erhältlich. CAN, CAN-FD, LIN und FlexRay werden auf der UPO1000-Plattform nicht unterstützt. Wenn Ihre Anwendung eine Dekodierung von Automotive-Bussen erfordert, unterstützen die Serien UPO1000HD oder MSO/UPO2000 diese Protokolle als kostenpflichtige Optionen.
Was ist der Fast-Acquire-Modus und wann sollte ich ihn verwenden?
Fast Acquire ist ein Erfassungsmodus der UPO1000-Serie, der die Wellenformerfassungsrate von 150.000 wfms/s (Standard) auf 500.000 wfms/s erhöht. Der Kompromiss besteht darin, dass einige Details bei der Bildschirmaktualisierung zugunsten des rohen Erfassungsdurchsatzes geopfert werden. Verwenden Sie Fast Acquire bei der Suche nach sporadischen Signalintegritätsereignissen (Glitches, Runt-Pulse, seltene Protokollverletzungen), die eine schnelle Erfassung vieler Wellenformen erfordern. Verwenden Sie den Standardmodus für tägliche Messaufgaben im Zeitbereich, bei denen die Bildwiederholrate wichtiger ist als die rohe Erfassungsdichte.
Teilt sich das DVM-Modul die Eingangskanäle mit dem Oszilloskop oder ist es völlig unabhängig?
Das DVM ist völlig unabhängig: Es verfügt über einen eigenen 4-Bit-Messeingang und arbeitet parallel zu den vier (oder zwei) Oszilloskopkanälen. Sie können eine kontinuierliche AC/DC-True-RMS-Messung an einer Versorgungsschiene durchführen, während das Oszilloskop das dynamische Schaltverhalten auf einem anderen Kanal erfasst, ohne dass eine Zeitaufteilung zwischen den beiden Funktionen stattfindet. Die DVM-Anzeige erscheint in einem dedizierten Bereich des Bildschirms und bleibt auch bei Änderungen der Oszilloskop-Kanalkonfiguration bestehen.
Wie sieht die Web-Fernbedienung in der Praxis aus und wie funktioniert die SCPI-Automatisierung?
Verbinden Sie das UPO1104 mit Ihrem LAN, geben Sie die IP-Adresse des Oszilloskops in einen Browser ein, und Sie erhalten ein Vollbild-Replikat der Frontplatte, das Sie von Ihrem Schreibtisch oder einem mobilen Gerät aus steuern können — keine Treiberinstallation, keine Host-Anwendung erforderlich. Nützlich für gemeinsam genutzte Laborinstrumente und Projektionen während Lehrvorführungen. Zur Automatisierung reagiert das Oszilloskop auf SCPI-Befehle über LAN (Standard Commands for Programmable Instruments), was bedeutet, dass Python (pyvisa), die MATLAB Instrument Control Toolbox, LabVIEW und jedes andere VISA-fähige Werkzeug das Oszilloskop per Skript steuern können. SCPI funktioniert auch über USB-Device für PC-gebundene Automatisierung, wenn kein LAN verfügbar ist.
