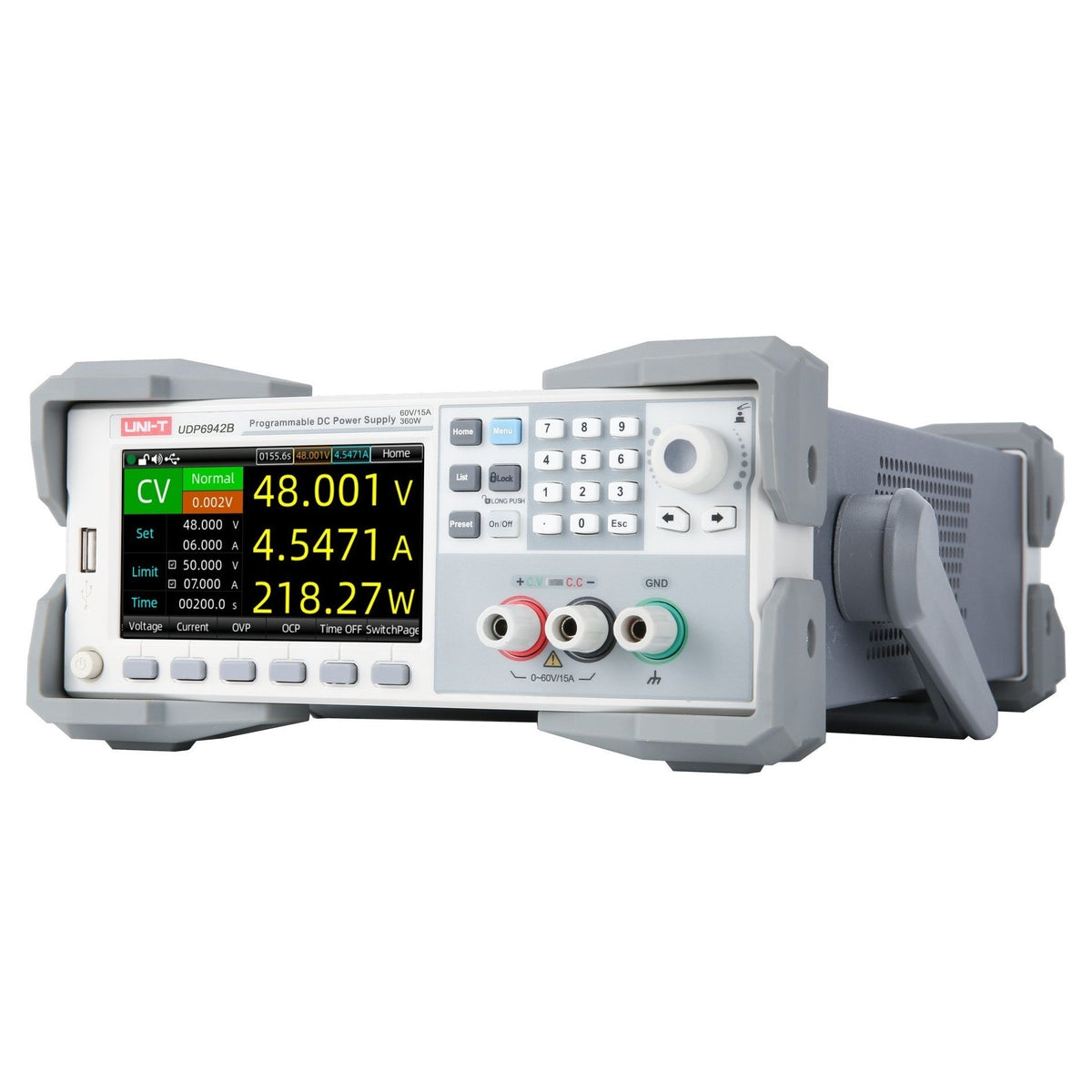

Das UDP6942B ist ein programmierbares 360-W-DC-Schaltnetzteil mit 60 V/15 A, das für Tests an Niederspannungs-Motorantrieben, die Qualifizierung von Wechselrichter-Eingangsstufen und die Entwicklung von DC-DC-Wandlern konzipiert ist, bei denen die 5-A- und 10-A-Modelle der Serie an ihre Grenzen stoßen.

Der automatische Bereichswechsel (Auto-Range) ermöglicht flexible V/I-Kombinationen innerhalb des Nennleistungsbereichs von 360 W. Umfassendes programmierbares Schnittstellen-Set: USB Device, USB Host, RS-232, RS-485, LAN mit Web-Steuerung sowie externer analoger I/O – mit Unterstützung für SCPI-, Multi-SCPI- und Modbus-RTU-Befehle. Ein integriertes 4½-stelliges DVM überwacht einen zweiten Spannungspunkt am Prüfling (DUT), ohne dass ein externes Messgerät erforderlich ist. Die Flankensteuerung (Slope Control) konfiguriert die Anstiegs- und Abfallraten unabhängig voneinander in den Modi „Spannungsflanke“ (VSR) und „Stromflanke“ (ISR) für sanftes Ein- und Ausschalten. Die Fernmessung (S+/S−) kompensiert den Spannungsabfall an den Messleitungen. Listenmodus und Verzögerungsfunktionen programmieren bis zu 512 Spannungs-/Strom-/Zeitgruppen, die im internen Flash-Speicher oder auf USB gespeichert werden.

Über den Design-. Debug-. Deploy.™-Lebenszyklus

Design. Die Auswahl des Labornetzteils für Arbeiten an 60-V-Leistungselektronik mit höherem Strombedarf ist der erste Schritt. 360 W bei 60 V / 15 A mit einer Auflösung von 1 mV / 0,1 mA decken den für diese Arbeit notwendigen Bereich ab, inklusive der Vierleitermessung und des flankengesteuerten Starts, die für den Schutz des Prüflings ab dem ersten Einschalten erforderlich sind. Programmierbar über die Frontplatte oder per Fernzugriff – Listenmodus, Flankensteuerung, OVP/OCP und DVM sind erstklassige Steuerungsfunktionen und keine versteckten Menüoptionen.

Debug. Bei der Validierung ersetzen das 4½-stellige DVM und der Listenmodus mit 512 Gruppen ein zweites Digitalmultimeter (DMM) und einen externen Sequenzer. Erfassen Sie Einschaltprofile, automatisieren Sie Sweeps und zeichnen Sie den Spannungsdrift auf der Prüflingsseite während der Stromversorgung auf – ohne das Gerät verlassen oder den Testaufbau umbauen zu müssen.

Deploy. Produktionstests (Go/No-Go) laufen über LAN mit SCPI, Multi-SCPI oder Modbus RTU. Der Webserver ermöglicht den Fernzugriff für einen gemeinsam genutzten Arbeitsplatz, ohne dass eine Host-Software installiert werden muss. Die RS-485-Vernetzung mehrerer Geräte skaliert die Station entsprechend den Durchsatzanforderungen. Vom ersten Prototyp bis zur Produktionsverifizierung – Design, Debug, Deploy.

• 360 W Auto-Range-Ausgang (0–60 V, 0–15 A) – Flexible V/I-Kombinationen innerhalb der Nennleistung. Ein Netzteil deckt mehrere Testkonfigurationen ab.
• Hohe Genauigkeit & geringe Restwelligkeit – 1 mV/0,1 mA Auflösung bei geringer Restwelligkeit und geringem Rauschen für Tests an empfindlichen Prüflingen.
• OVP/OCP-Schutz – Unabhängiger Überspannungs- und Überstromschutz mit konfigurierbaren Schwellenwerten schützt die Prüflinge.
• Listenmodus & Verzögerungsfunktion – Programmieren von Spannungs-/Stromsequenzen mit konfigurierbaren Timings für automatisierte Testprofile und Batterieladesimulationen.
• Flankensteuerung (Slope Control) – Konfigurierbare Anstiegs-/Abfallraten für sanftes Starten/Stoppen, um Einschaltströme und Schäden an empfindlichen Lasten zu verhindern.
• Fernmessung (Remote Sense) – Die Vierleitermessung kompensiert den Spannungsabfall in den Messleitungen und sorgt für eine präzise Spannung an den Lastanschlüssen.
• Integriertes DVM – Unabhängiges digitales Voltmeter zur Überwachung eines zweiten Spannungspunkts ohne zusätzliche Geräte.
• Web-Fernsteuerung & Multi-Geräte-Betrieb – Browserbasierte Steuerung über LAN. Master/Slave-Kommunikation für Serien-/Parallel-Konfigurationen mit mehreren Einheiten.

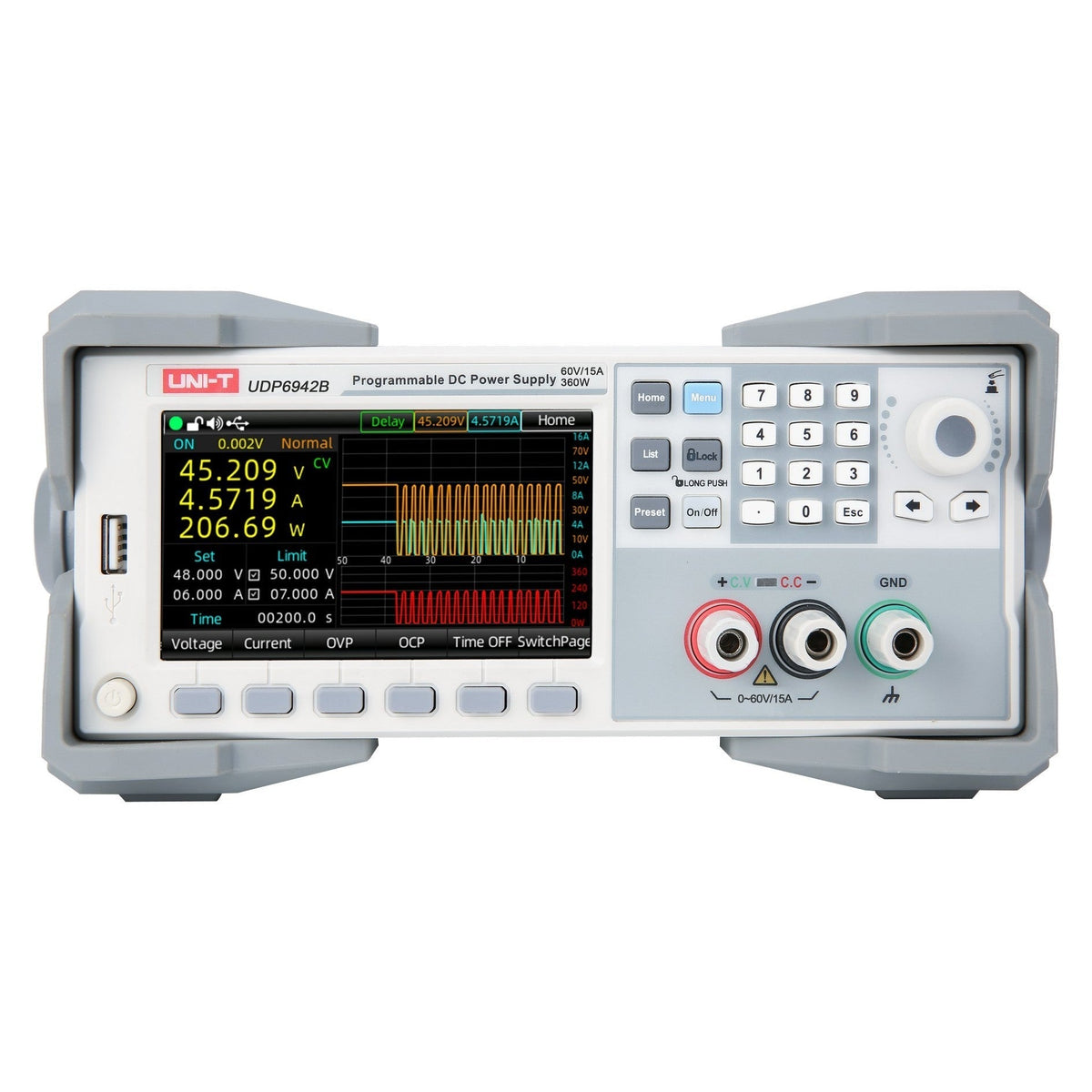

Schnittstelle an der Frontplatte

Ein 4,3-Zoll-True-Color-LCD zeigt die eingestellte Spannung und den Strom neben den tatsächlichen Ausgangswerten an, wobei die Ausgangsleistung in Echtzeit berechnet und angezeigt wird. Das numerische Tastenfeld ermöglicht die direkte Eingabe von Werten ohne langes Suchen in Menüs; der Drehregler sorgt für Feinabstimmungen, wenn eine kleine Anpassung schneller gehen soll als das Tippen. Softkeys sind den tatsächlich verwendeten Funktionen zugeordnet – Listenmodus, Flankensteuerung, OVP/OCP oder DVM –, anstatt sie in verschachtelten Menüs zu verbergen. Die Ausgabetaste ist eine dedizierte Hardware-Taste, die immer sichtbar ist, damit Fehlbedienungen vermieden werden.

Fernmessung (Remote Sense)

Lange Messleitungen verursachen Spannungsabfälle. Bei höheren Strömen ist dieser Abfall nicht mehr vernachlässigbar – eine Stromaufnahme von 10 A über ein Meter 1,3 mm²-Leitung (16 AWG) führt dazu, dass etwa 50 mV weniger an der Last ankommen als eingestellt. Die UDP6900-Serie korrigiert dies mit der Vierleiter-Fernmessung: Verbinden Sie die +- und −-Ausgangsanschlüsse über die stromführenden Leitungen mit der Last und führen Sie ein separates Paar von S+ und S− direkt zum Prüfling. Der Regelpunkt des Netzteils verschiebt sich von den eigenen Anschlüssen zu denen der Last – und die 1 V SENSE-Kompensationsreserve hält die Spannung dort präzise, wo es wirklich darauf ankommt.

Überspannungs-/Überstromschutz (OVP/OCP)

Unabhängige Schwellenwerte für Überspannung und Überstrom, beide über die Frontplatte einstellbar. Wenn ein Grenzwert erreicht wird, schaltet das Netzteil den Ausgang ab und zeigt den Auslöser auf dem LCD an – ein eindeutiger Fehlerzustand, der wichtig ist, wenn ein Ausfall des Prüflings während einer nächtlichen Charakterisierung andernfalls Hardware beschädigen oder einen Testlauf ruinieren könnte. Die Schwellenwerte bleiben auch nach dem Aus- und Einschalten erhalten und überstehen eine Sperrung der Frontplatte für unbeaufsichtigten Betrieb.

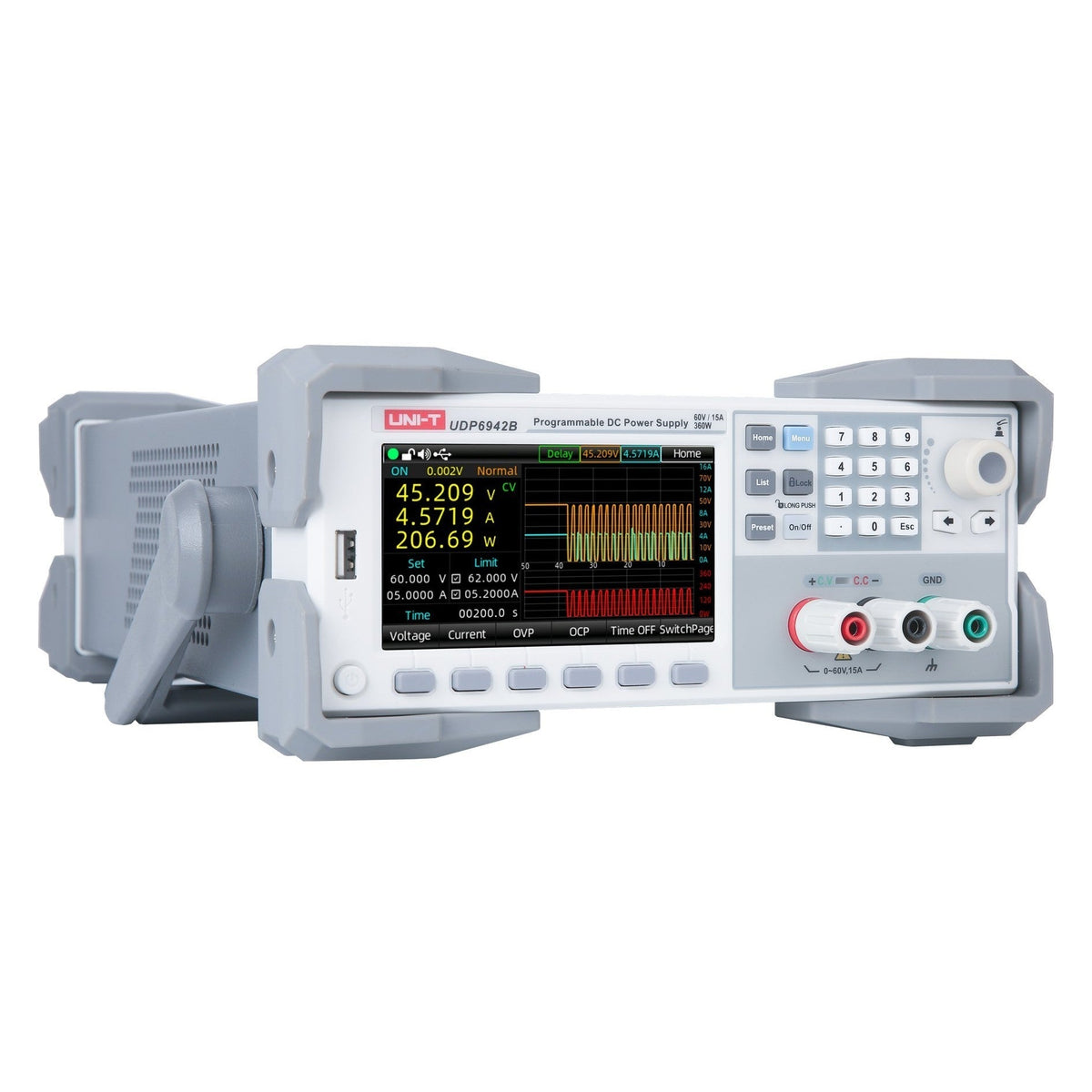

Listenausgabe und Verzögerungsfunktion

Der Listenmodus programmiert bis zu 512 Spannungs-/Strom-/Zeitgruppen, die sequenziell ausgeführt werden – nützlich für Motorantriebs-Testaufbauten, bei denen das Netzteil kontrolliert 12-V-, 24-V- und 48-V-Systemebenen durchläuft, für die Charakterisierung induktiver Lasten mit Stromstufenprofilen oder für Zuverlässigkeitstests von Magnetspulen-Impulsen. Die Verzögerungsfunktion programmiert die Ein-/Ausschaltsequenz für zyklische Tests. Dateien werden im .lst.csv- und .dly.csv-Format gespeichert – und sind mit Excel bearbeitbar.

Optionen für den Flankenmodus

Drei konfigurierbare Flankenmodi – Normal, Spannungsflanke (VSR) und Stromflanke (ISR). Bei 15 A Dauerstrom in induktive Lasten (Motorwicklungen, Magnetspulen, Transformatorprimärseiten) können Stromsprungtransienten den Prüfling beschädigen oder das OCP des Netzteils unnötig auslösen. Der ISR-Modus verhindert beides, indem er den Strom mit einer konfigurierbaren Rate pro Sekunde hochfährt. Der VSR-Modus steuert die Spannung auf die gleiche Weise für den Anlauf kapazitiver Lasten.

Auto-Range-Funktionalität

Innerhalb des 360-W-Bereichs liefert das UDP6942B 60 V bei 6 A für High-Side-Lasttests, 15 A bei 24 V für das Prototyping von Niederspannungs-Motorantrieben oder jede Kombination dazwischen. Der Ausgang rekonfiguriert sich über die V/I-Ebene innerhalb der Nennleistung ohne hardwareseitigen Bereichsumschalter – so kann ein einziges Netzteil Aufgaben übernehmen, für die man sonst zwei Labornetzteile zur Entwicklung induktiver Lasten benötigen würde.

Integriertes Digitalvoltmeter (DVM)

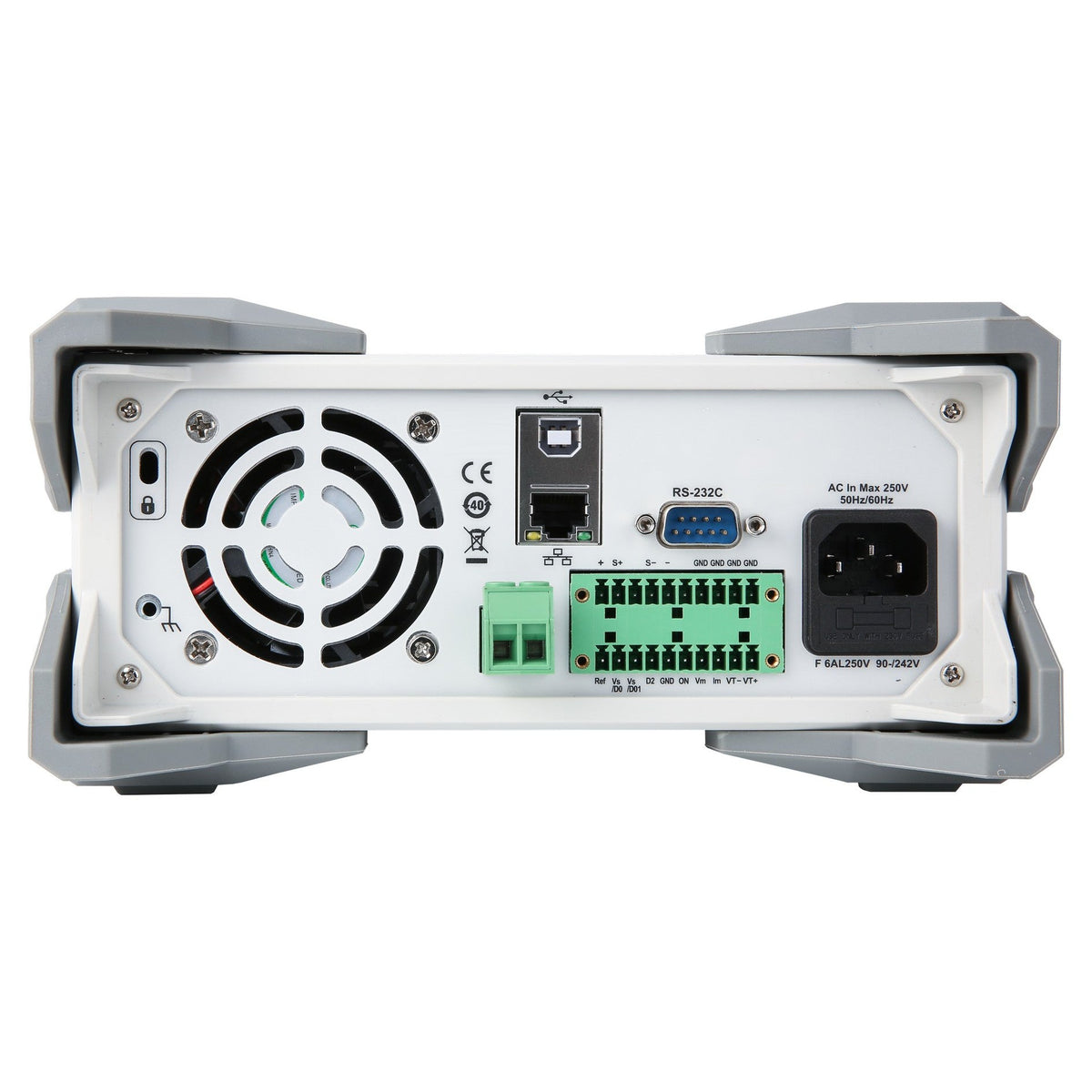

Ein eingebautes 4½-stelliges Voltmeter misst die DC-Spannung an einem separaten rückseitigen Paar und wird neben den eigenen Messwerten des Netzteils auf dem LCD angezeigt. Für Szenarien mit zwei Spannungsversorgungen – bei denen die geregelte DC-Spannung der Last gemessen werden muss, während das Netzteil sie speist – macht das DVM ein zweites Instrument überflüssig. Der Bereich liegt bei 0,001–65,000 V bei den 60-V-Modellen und bis zu 160 V bei den Modellen UDP6933B und UDP6953B.

Mehrere Hauptmenüoptionen

Die Hauptmenüstruktur ist bewusst flach gehalten. Fünf Abschnitte auf der obersten Ebene – Monitor, Systemeinstellungen, Benutzergruppe, Ausgangseinstellungen, Sprache – sind jeweils ein oder zwei Tastendrucke von der Frontplatte entfernt. „Monitor“ zeigt Live-V/I/P/DVM-Werte mit kanalbezogenen Alarmen an, wenn eingestellte Bedingungen abweichen. Die Ausgangseinstellungen konfigurieren den Betriebsmodus, das Startverhalten und die Flankensteuerung. Die Systemeinstellungen umfassen Hintergrundbeleuchtung, Ton, RS-232/Netzwerk und eine Rücksetzung auf Werkseinstellungen. Die Menühierarchie überschreitet niemals zwei Ebenen – eine größere Tiefe behindert die Arbeit an der Frontplatte, und die UDP6900-Serie verlangt dem Bediener nicht ab, Menübäume auswendig zu lernen.

Computersoftware und Fernsteuerung

Die UDP6900-Serie wird mit kostenloser PC-Steuerungssoftware geliefert – der UDP9000-Host-Anwendung von UNI-T, die bei der gesamten programmierbaren Netzteil-Serie eingesetzt wird. Stellen Sie Spannung und Strom aus der Ferne ein, protokollieren Sie Messwerte auf die Festplatte, sequenzieren Sie Listen- und Verzögerungsprogramme und automatisieren Sie komplette Charakterisierungsläufe, ohne einen SCPI-Parser schreiben zu müssen. Für skriptgesteuerte Umgebungen kommuniziert das Netzteil nativ in SCPI, Multi-SCPI und Modbus RTU über USB-Device, RS-232, RS-485 oder LAN – wählen Sie den Bus, der zur Teststation passt.

Kommunikation zwischen mehreren Geräten

Die RS-485-Vernetzung verbindet mehrere UDP6900-Netzteile mit einem einzigen Host. Master/Slave-Konfigurationen ermöglichen eine Reihenschaltung für höhere Spannung oder eine Parallelschaltung für höheren Strom – nützlich für Multi-Rail-Testaufbauten oder wenn eine einzelne Teststation mehr Gesamtleistung benötigt, als ein Gehäuse bereitstellen kann. Eine SCPI-Sitzung, viele Netzteile, synchronisierter Ausgang.

Web-Steuerung

Die LAN-Verbindung aktiviert einen eingebetteten Webserver – öffnen Sie die IP-Adresse des Netzteils in einem beliebigen Browser, um Parameter einzustellen, Listen- und Verzögerungsprogramme auszuführen und Systemeinstellungen zu konfigurieren. Keine Installation von Herstellersoftware auf dem Host-Rechner erforderlich, keine Treiberprobleme bei Linux-basierten Arbeitsplätzen oder Tablets. Für gemeinsam genutzte Laborplätze und ferngesteuerte Automatisierung ist die Browser-Schnittstelle oft der sauberste Weg.

Anwendungen

Motorantriebs-Labor (15-A-Klasse)

15 A bei 60 V bewältigen das Testen von 12-V-/24-V-/48-V-bürstenlosen Motorsteuerungen, die Charakterisierung von Wechselrichter-Eingangsstufen und die Entwicklung von DC-DC-Wandlern, bei denen 5-A- und 10-A-Modelle nicht ausreichen. Die Flankensteuerung verhindert Einschaltströme und Schäden an Motorsteuerungen während Anlauftests.

Batterieladung & -test

Programmierbare CC/CV-Profile simulieren Ladekurven; der Listenmodus führt mehrstufige Lade-/Entladesequenzen zur Batterietestung aus. Die 15-A-Stromkapazität entspricht den Laderaten von E-Bike- und kleinen EV-Akkupacks.

Leistungselektronik-Testlabor

15 A bei 60 V eignen sich für Gate-Treiber-Versorgungen, Niederspannungs-Point-of-Load-Tests und die Laborströme, die kleinere Modelle nicht liefern können. Auto-Range bietet flexible V/I-Kombinationen innerhalb des 360-W-Bereichs.

Testlabor für kleine Teams

Vollständiges SCPI über USB, RS-232, RS-485 und LAN integriert sich in VISA-basierte Test-Frameworks. RS-485-Vernetzung unterstützt synchronisierte Serien-/Parallel-Konfigurationen mit mehreren Geräten. Web-Steuerung per Browser für die Fernüberwachung.

Spezifikationen

Optionen & Zubehör

Im Lieferumfang enthalten:

• Netzkabel
• Englische Download-Anleitung
• Mehrsprachiges Sicherheitshandbuch
• Kalibrierungsbericht (COC)

FAQs

Was bedeutet Auto-Range?

Auto-Range bedeutet, dass das Netzteil jede Spannungs-/Stromkombination innerhalb der 360-W-Nennleistung liefert. Das UDP6942B kann 60 V bei reduziertem Strom oder 15 A bei reduzierter Spannung ausgeben – die Leistungsgrenze ist die Vorgabe, nicht fixierte, voneinander unabhängige V/I-Maximalwerte.

Was ist der Unterschied zwischen der UDP6700- und der UDP6900B-Serie?

Diese Serie (UDP6900B) ist höher positioniert als die UDP6700-Serie und ergänzt Auto-Range-Ausgang, Flankensteuerung, eingebautes DVM, Web-Steuerung über LAN, RS-485 für Multi-Geräte-Vernetzung, USB Device, Modbus RTU und externe analoge Steuerung. Die UDP6700 bietet den Kernumfang aus CV/CC, Listenmodus und Fernmessung mit RS-232 SCPI zu einem günstigeren Preis.

Kann ich mehrere UDP6900B-Einheiten für mehr Leistung verbinden?

Ja. Die Kommunikation zwischen den Geräten über RS-485 ermöglicht Master/Slave-Konfigurationen – verbinden Sie Einheiten in Reihe für höhere Spannung oder parallel für höheren Strom, gesteuert von einem einzigen Master oder über SCPI-Befehle.

Was ist beim UDP6942B enthalten?

Das UDP6942B wird mit dem Instrument geliefert. Testleitungen und Messleitungen sind separat erhältlich.
