Das UDP6933B ist ein programmierbares 200W-DC-Schaltnetzteil der 150V-Klasse für die Emulation von SiC- und GaN-Gate-Treiberversorgungen, den Betrieb von 100V-DC-Bussen und anspruchsvollere leistungselektronische Aufgaben, bei denen die 60V-Netzteile der Modellreihe an ihre Grenzen stoßen.

Vollständige programmierbare Schnittstellen: USB-Gerät, USB-Host, RS-232, RS-485, LAN mit Websteuerung sowie externe analoge E/A, mit Unterstützung für SCPI, Multi-SCPI und Modbus RTU-Befehle. Auto-Range bietet flexible V/I-Kombinationen innerhalb der spezifizierten 200W-Leistungsgrenze. Ein integriertes 4½-stelliges DVM überwacht einen zweiten Spannungspunkt am Prüfling ohne externes Instrument. Die Steigungsregelung (Slope Control) konfiguriert die Anstiegs- und Abfallraten in den Modi für Spannungssteilheit (VSR) und Stromsteilheit (ISR) für sanftes Ein- und Ausschalten. Remote-Sense (S+/S−) kompensiert den IR-Spannungsabfall an den Messleitungen. Listenmodus- und Verzögerungsfunktionen programmieren bis zu 512 Spannungs-/Strom-/Zeitgruppen, die im internen Flash-Speicher oder auf USB gespeichert werden.

Über den Design. Debug. Deploy.™ Lebenszyklus

Design. Die Auswahl des Labornetzteils für die Charakterisierung von Hochvolt-DC-Bussen ist die erste wichtige Entscheidung. 200 W und 150 V bei 1 mV / 0,1 mA Auflösung decken den Betriebsbereich ab, in dem Hochleistungs-Elektronik tatsächlich arbeitet, inklusive Vierleiter-Messung und flankensteilem Anlauf, die für den Schutz des Prüflings beim ersten Einschalten erforderlich sind. Programmierbar über das Frontpanel oder aus der Ferne — Listenmodus, Steigungsregelung, OVP/OCP und DVM sind erstklassige Steuerungsfunktionen, keine versteckten Menüoptionen.

Debug. Bei der Validierung ersetzen das 4½-stellige DVM und der Listenmodus mit 512 Gruppen ein zweites DMM und einen externen Sequenzer. Erfassen Sie Power-up-Profile, automatisieren Sie Sweeps und zeichnen Sie den Spannungsdrift auf der Prüflingsseite während der Versorgung auf — ohne das Frontpanel des Netzteils zu verlassen oder den Testaufbau umzubauen.

Deploy. Produktionstests (Go/No-Go) laufen über LAN mit SCPI, Multi-SCPI oder Modbus RTU. Der Webserver ermöglicht den Fernzugriff für einen gemeinsam genutzten Arbeitsplatz ohne Installation einer Host-Software. RS-485-Vernetzung für mehrere Geräte skaliert die Station bei steigenden Durchsatzanforderungen. Vom ersten Prototyp bis zur Produktionsverifizierung — designen, debuggen, implementieren.

• 200W Auto-Range-Ausgang (0–150V, 0–5A) — Flexible V/I-Kombinationen innerhalb der Nennleistung. Ein Netzteil deckt mehrere Testkonfigurationen ab.
• Hohe Genauigkeit & geringes Rauschen — 1 mV/0,1 mA Auflösung mit geringem Restwelligkeits- und Rauschpegel für empfindliche Prüflingsmessungen.
• OVP/OCP-Schutz — Unabhängiger Überspannungs- und Überstromschutz mit konfigurierbaren Schwellenwerten schützt die Prüflinge.
• Listenmodus & Verzögerungsfunktion — Programmierung von Spannungs-/Stromsequenzen mit konfigurierbarem Timing für automatisierte Testprofile und Batteriesimulation.
• Steigungsregelung (Slope Control) — Konfigurierbare Anstiegs-/Abfallraten für Soft-Start/Stopp zur Vermeidung von Einschaltstromschäden an empfindlichen Lasten.
• Remote Sense — Vierleiter-Messung kompensiert den Spannungsabfall in den Messleitungen und sorgt für präzise Spannung an den Lastklemmen.
• Integriertes DVM — Unabhängiges digitales Voltmeter zur Überwachung eines zweiten Spannungspunkts ohne zusätzliche Ausrüstung.
• Web-Fernsteuerung & Multi-Geräte-Betrieb — Browserbasierte Steuerung über LAN. Master/Slave-Kommunikation für Serien-/Parallelschaltungen mehrerer Einheiten.

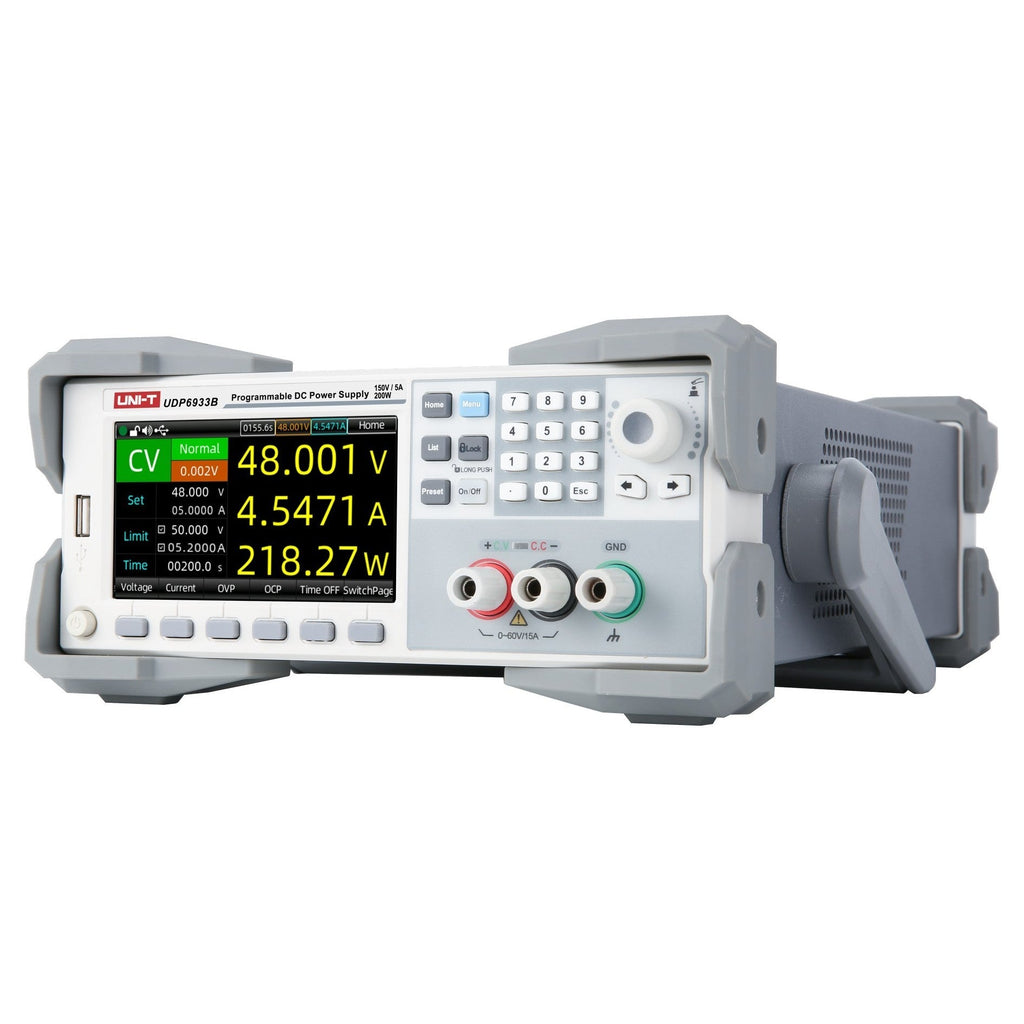

Frontpanel-Schnittstelle

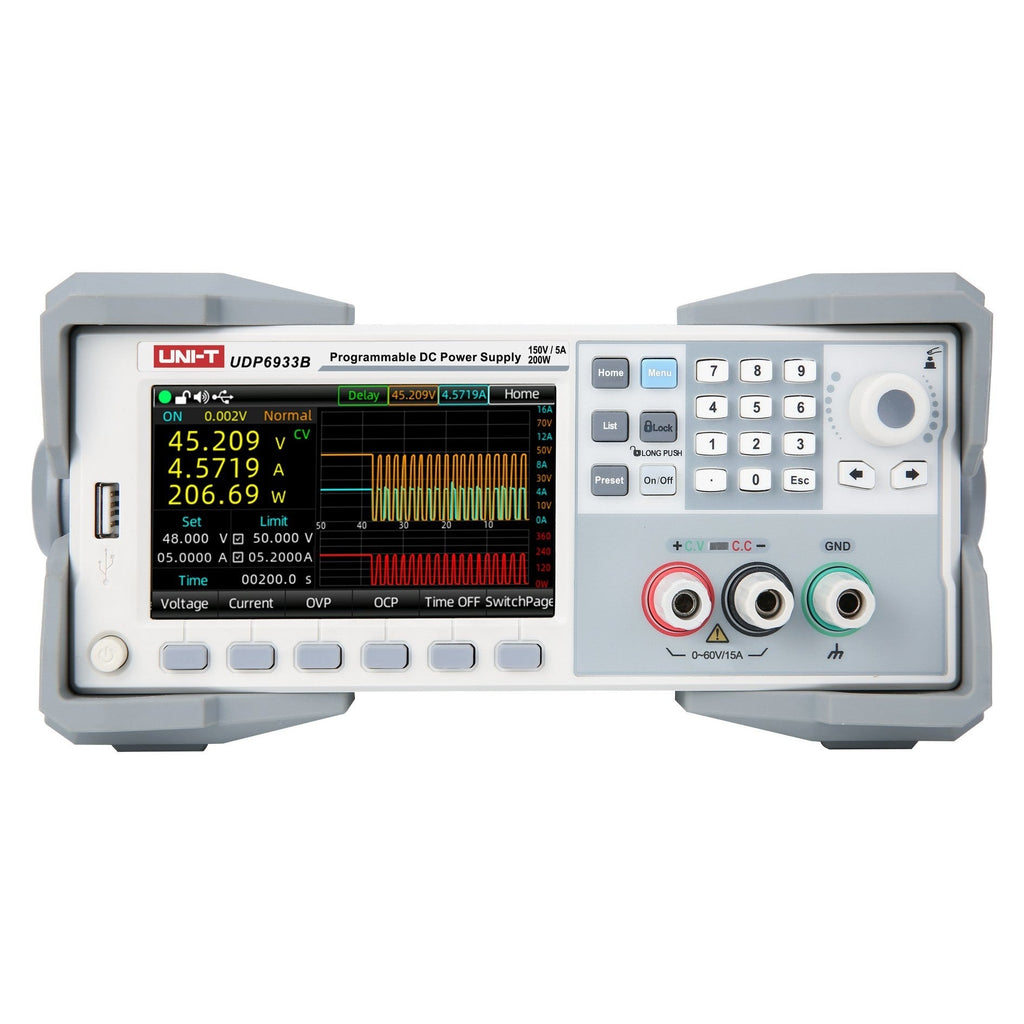

Ein 4,3-Zoll-Farbbildschirm zeigt die eingestellte Spannung und den Strom neben den tatsächlichen Ausgangswerten an, wobei die Ausgangsleistung in Echtzeit berechnet und dargestellt wird. Über das Ziffernfeld lassen sich Werte direkt eingeben, ohne in Menüs zu navigieren; der Drehregler ermöglicht Feineinstellungen, wenn manuelle Anpassungen schneller als Tippen sind. Funktionstasten (Soft-keys) sind der aktuell verwendeten Funktion zugeordnet — Listenmodus, Slope, OVP/OCP oder DVM — anstatt sie in verschachtelten Menüs zu verbergen. Der Ausgangs-Enable ist eine dedizierte Hardware-Taste, die stets sichtbar ist, um Fehlbedienungen durch Tastatureingaben auszuschließen.

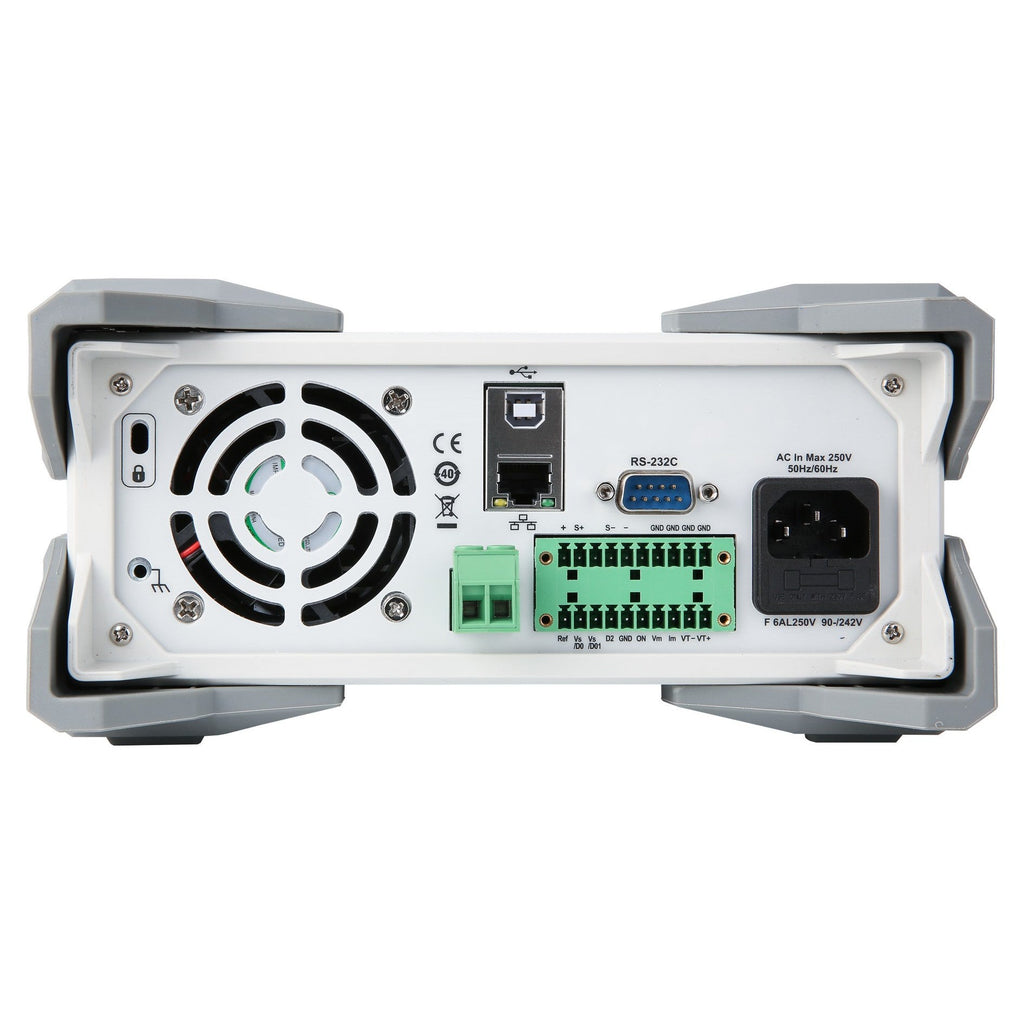

Remote Sense

Lange Messleitungen verursachen Spannungsabfall. Bei höheren Strömen ist dieser Abfall kein Rundungsfehler mehr — eine Stromaufnahme von 10 A über ein Meter 16 AWG-Kabel führt zu etwa 50 mV weniger an der Last als am Netzteil eingestellt. Die UDP6900-Serie korrigiert dies mit Vierleiter-Remote-Sense: Verbinden Sie die + und − Klemmen des Ausgangs über die stromführenden Leitungen mit der Last und führen Sie ein zweites Paar von S+ und S− direkt zum Prüfling. Der Regelpunkt des Netzteils verschiebt sich von den eigenen Klemmen zu denen der Last — und der 1 V SENSE-Kompensationsspielraum hält die Spannung genau dort präzise, wo es darauf ankommt.

Überspannungs-/Überstromschutz (OVP/OCP)

Unabhängige Schwellenwerte für Überspannung und Überstrom, beide vom Frontpanel aus einstellbar. Wenn ein Grenzwert überschritten wird, schaltet das Netzteil den Ausgang ab und zeigt den Auslöser auf dem LCD an — der eindeutige Fehlerzustand, der wichtig ist, wenn ein Ausfall des Prüflings bei einer Charakterisierung über Nacht Hardware beschädigen oder einen Testlauf gefährden könnte. Schwellenwerte bleiben nach dem Aus- und Einschalten erhalten und überstehen die Frontpanel-Sperre für den unbeaufsichtigten Betrieb.

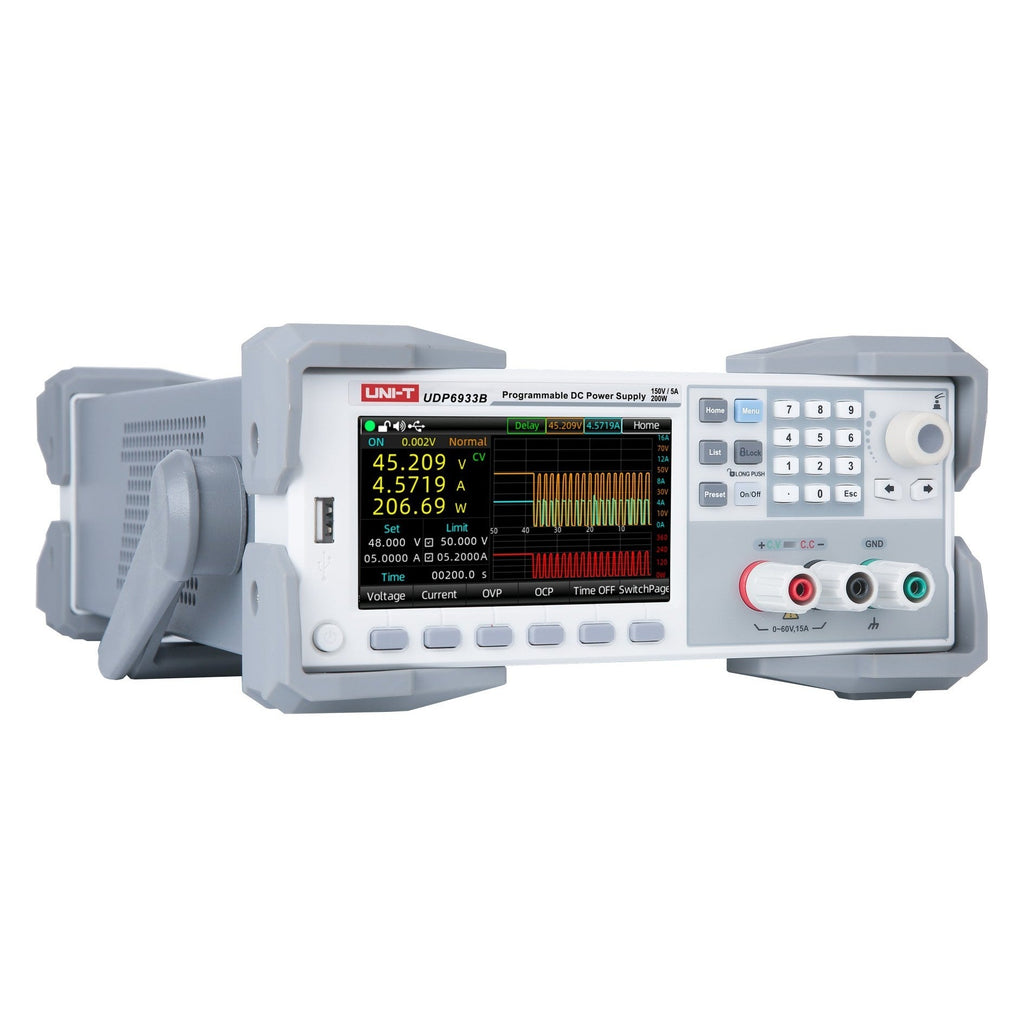

Listenmodus und Verzögerungsfunktion

Der Listenmodus programmiert bis zu 512 Spannungs-/Strom-/Zeitgruppen, die nacheinander ausgeführt werden — essenziell für Hochvolt-Belastungsprofile (gradueller Anstieg auf 150 V Durchschlagsfestigkeitspegel), PV-Emulationssequenzen (bestrahlungsabhängige V/I-Kurven über den Tag) oder jede zeitveränderliche Hochvolt-Charakterisierung. Die Verzögerungsfunktion programmiert die Ein-/Ausschaltsequenzen für HiPot-Testzyklen. Dateien werden im .lst.csv- und .dly.csv-Format im Flash oder auf USB gespeichert — editierbar in Excel.

Steigungsmodus-Optionen

Drei konfigurierbare Steigungsmodi — Normal, Spannungssteilheit (VSR) und Stromsteilheit (ISR) — die bei 150 V besonders wichtig sind, da unkontrollierte Spannungsrampen bei kapazitiven Lasten (PV-Wechselrichter-Eingangskondensatoren, Isolationsprüfgeräte, Gate-Treiber-Bias-Netzwerke) die Einschaltstrombegrenzer sättigen oder den Schutz des Prüflings auslösen können. VSR steigert die Spannung mit einer konfigurierbaren Rate pro Sekunde; ISR steigert den Strom. Soft-Start mit einer bekannten Rate, jedes Mal.

Auto-Range-Funktionalität

150 V bei 1,33 A oder 5 A bei 40 V — beides innerhalb der 200 W Leistungsgrenze, beides von einem einzigen Frontpanel, beides bei Bedarf rekonfiguriert, ohne die Instrumente zu wechseln. Für das Hochvolt-Prototyping, bei dem der Arbeitspunkt des Prüflings über die V/I-Ebene wandert (PV-Emulation, Hochvolt-Gate-Treiber-Versorgung, dielektrische Beanspruchung), ersetzt das UDP6933B ein Hochvolt-Netzteil mit festem Bereich und ein Niedervolt-Charakterisierungsnetzteil durch ein einziges Gerät.

Integriertes Digitalvoltmeter (DVM)

Ein eingebautes 4½-stelliges Voltmeter misst die DC-Spannung über ein separates rückseitiges Paar und zeigt diese neben den eigenen Rücklesewerten des Netzteils auf dem LCD an. Für ein Zwei-Schienen-Laborszenario — das Messen der geregelten DC-Spannung der Last, während das Netzteil sie speist — macht das DVM ein zweites Gerät überflüssig. Der Bereich beträgt 0,001–65,000 V bei den 60V-Modellen und bis zu 160 V beim UDP6933B und UDP6953B.

Mehrere Hauptmenü-Optionen

Die Struktur des Hauptmenüs ist bewusst flach gehalten. Fünf Hauptbereiche — Monitor, Systemeinstellungen, Benutzergruppen, Ausgangseinstellungen, Sprache — sind jeweils ein oder zwei Tastendrucke vom Frontpanel entfernt. Monitor zeigt V/I/P/DVM in Echtzeit mit kanalbezogenen Alarmen bei Abweichungen. Ausgangseinstellungen konfigurieren Betriebsart, Anlaufverhalten und Steigung. Systemeinstellungen enthalten Hintergrundbeleuchtung, Ton, RS-232/Netzwerk und eine Wiederherstellung der Werkseinstellungen. Die Menühierarchie überschreitet niemals zwei Ebenen — Tiefe erschwert die Arbeit am Gerät, und das UDP6900 verlangt dem Benutzer kein Auswendiglernen von Menübäumen ab.

Computersoftware und Fernsteuerung

Die UDP6900-Serie wird mit kostenloser PC-Steuersoftware geliefert — UNI-Ts UDP9000 Host-Anwendung, einheitlich für die gesamte programmierbare PSU-Reihe. Spannung und Strom fernsteuern, Messwerte protokollieren, Listen- und Verzögerungsprogramme sequenzieren und komplette Charakterisierungsläufe automatisieren, ohne einen SCPI-Parser schreiben zu müssen. Für skriptgesteuerte Umgebungen spricht das Netzteil nativ SCPI, Multi-SCPI und Modbus RTU über USB-Gerät, RS-232, RS-485 oder LAN — wählen Sie den Bus, der zur Teststation passt.

Multi-Geräte-Kommunikation

Die RS-485-Vernetzung verbindet mehrere UDP6900-Netzteile mit einem einzigen Host. Master/Slave-Konfigurationen ermöglichen eine Reihenschaltung für höhere Spannung oder Parallelschaltung für höheren Strom — nützlich für Multi-Schienen-Laboraufbauten oder wenn eine einzelne Teststation mehr Gesamtleistung benötigt, als ein Chassis bietet. Eine SCPI-Sitzung, viele Netzteile, synchronisierter Ausgang.

Websteuerung

Eine LAN-Verbindung ermöglicht den Zugriff auf einen integrierten Webserver — öffnen Sie die IP des Netzteils in einem beliebigen Browser, um Parameter einzustellen, Listen- und Verzögerungsprogramme auszuführen und Systemeinstellungen zu konfigurieren. Keine Installation von Herstelleranwendungen auf dem Host-Rechner, kein Treiber-Ärger, wenn das Labor unter Linux läuft oder eine Workstation-Tablet genutzt wird. Für geteilte Labore und ferngesteuerte Automatisierung ist die Browserschnittstelle oft der sauberste Weg.

Anwendungen

Forschung & Entwicklung von Leistungselektronik mit höherer Spannung

150 V Ausgangsspannung eignet sich für die Emulation von SiC- und GaN-Gate-Treiberversorgungen, die Charakterisierung von 100V-DC-Bussen, MOSFET/IGBT-Bias-Versorgungstests und anspruchsvollere leistungselektronische Aufgaben, bei denen 60V-Modelle nicht ausreichen. Die Steigungsregelung sorgt für kontrollierten Anstieg/Abfall bei empfindlichen HV-Gate-Treiber-Schaltungen.

Integriertes DVM für HV-Messung

Das integrierte 4½-stellige Voltmeter misst bis zu 160V DC über die rückseitigen Eingänge — ein zweiter Überwachungspunkt am Prüfling ohne externes Instrument. Nützlich für die Überwachung der HV-Busspannung während der Entwicklung von Konvertern oder Invertern.

Testlabor & industrielle Automatisierung

Volle SCPI-Unterstützung über USB, RS-232, RS-485 und LAN zur Integration in VISA-basierte und SPS-gesteuerte Testanlagen. Websteuerung via Browser. Externe analoge Schnittstelle akzeptiert 0–10V Steuersignale für die Koordination mehrerer Netzteile.

Bauteilbelastungstests

Der Listenmodus führt HV-Bias-Belastungsprofile für Kondensator-, Transformator- und Isolationstests aus. OVP/OCP werden unabhängig für enge Schutzbereiche bei der Versorgung nahe der Spannungsgrenze eines Prüflings eingestellt. Auto-Range ermöglicht flexible V/I-Kombinationen innerhalb des 200W-Bereichs.

Spezifikationen

Optionen & Zubehör

Im Lieferumfang enthalten:

• Netzkabel
• Englische Download-Anleitung
• Mehrsprachiges Sicherheitshandbuch
• Kalibrierungsbericht (COC)

FAQ's

Was misst das integrierte DVM bei diesem Modell?

Beim UDP6933B misst das eingebaute 4½-stellige Voltmeter DC-Spannungen bis zu 160V über die rückseitigen Anschlussterminals (im Vergleich zu 65V bei den UDP6900B-Modellen mit niedrigerer Spannung). Nützlich zur Überwachung eines zweiten Spannungspunkts am Prüfling — z. B. HV-Busspannung während der Konverterentwicklung — ohne externes Gerät.

Was bedeutet Auto-Range?

Auto-Range bedeutet, dass das Netzteil jede Spannungs-/Stromkombination innerhalb der spezifizierten 200W-Leistungsgrenze liefert. Das UDP6933B kann 150V bei reduziertem Strom oder 5A bei reduzierter Spannung ausgeben — das Leistungslimit ist die Einschränkung, nicht unabhängig voneinander festgesetzte V/I-Maximalwerte.

Was ist der Unterschied zwischen der UDP6700- und der UDP6900B-Serie?

Diese Familie (UDP6900B) ist höherwertig als die UDP6700-Serie und bietet zusätzlich Auto-Range-Ausgang, Steigungsregelung, integriertes DVM, Websteuerung über LAN, RS-485 für Multi-Geräte-Vernetzung, USB-Gerät, Modbus RTU und externe analoge Steuerung. Die UDP6700 bietet den Kernfunktionsumfang aus CV/CC + Listenmodus + Remote-Kompensation mit RS-232 SCPI zu einem günstigeren Preis.

Kann ich mehrere UDP6900B-Einheiten für höhere Leistung verbinden?

Ja. Die Multi-Geräte-Kommunikation über RS-485 ermöglicht Master/Slave-Konfigurationen — verbinden Sie Einheiten in Reihe für höhere Spannung oder parallel für höheren Strom, gesteuert von einem Master oder über SCPI-Befehle.

Was ist beim UDP6933B enthalten?

Das UDP6933B wird mit dem Instrument geliefert. Testleitungen und Sense-Leitungen sind separat erhältlich.
