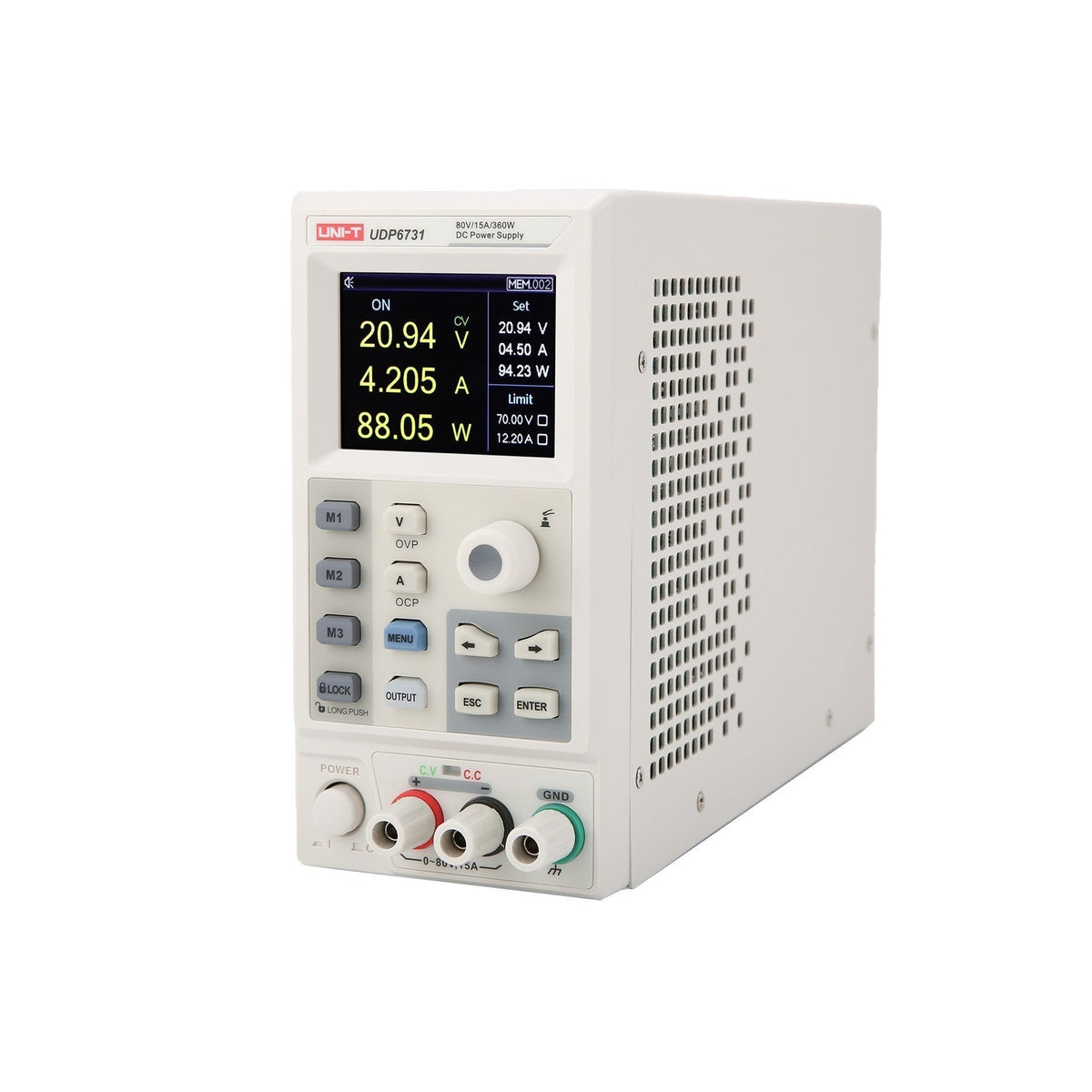

UDP6731 360W 80V/15A Programmierbares DC-Schaltnetzteil
Produkthinweise: Kundenspezifische Optionen und Konfigurationen sind ebenfalls erhältlich. Bitte kontaktieren Sie uns, wenn Sie Hilfe bei Ihrer spezifischen Anwendung benötigen.
Herunterladen
Herunterladen
Das UDP6731 ist ein programmierbares 360-W-DC-Schaltnetzteil mit einem 80 V × 15 A Weitbereichsausgang, RS-232 mit vollständiger SCPI-Steuerung, 600 Speicherplätzen, Listenmodus und OVP/OCP/OTP-Schutz.
Hochspannungsklasse 360 W. Der 80-V-×-15-A-Arbeitsbereich deckt 48-V-Automobil-/Telekom-Anwendungen, 60-V-/72-V-Akkupacks, GaN/SiC-Vorstufen sowie alle Versorgungsschienen oberhalb der 60-V-Grenze des UDP6720/UDP6721 ab.
Es wurde für Arbeitsplätze entwickelt, an denen dasselbe Netzteil für Produktdesign, Board-Fehlersuche und Testaufbauten eingesetzt wird – kosteneffizient ohne Kompromisse bei den Spezifikationen, präzise dort, wo die Last es erfordert, und mit einer Bedienoberfläche, die so intuitiv ist, dass der nächste Anwender kein Handbuch benötigt.
Über den gesamten Design. Debug. Deploy.™ Lebenszyklus
Die UDP6700-Serie passt zu dem Workflow, den wir Design. Debug. Deploy. nennen – der Drei-Phasen-Zyklus, den die meisten Engineering-Teams tatsächlich mit einem Netzteil durchlaufen.
In der Phase Design ermöglichen der Listenmodus und 600 Speichergruppen die wiederholbare Ausführung geplanter Spannungsprofile, während sich der Rest des Labors auf Erfassung und Analyse konzentrieren kann.
Bei der Fehlersuche (Debug) sorgen OVP/OCP/OTP-Schutzfunktionen, Fernfühlerkompensation und eine 4-stellige duale LED-Anzeige für Sicherheit bei der Belastung von Grenzwerten und ermöglichen die exakte Beobachtung der Vorgänge an den Anschlüssen.
Beim Einsatz (Deploy) bedeutet RS-232 mit vollständigem SCPI-Befehlsumfang, dass dasselbe Netzteil, das am Design-Arbeitsplatz verwendet wurde, in ein Produktionsrack integriert und mit denselben Skripten gesteuert werden kann. Ein Gerät, drei Phasen, keine neue Einarbeitung erforderlich.
- 360 W Nennleistung, 80 V × 15 A weiter Arbeitsbereich – Bis zu 80 V bei 4,5 A oder 24 V bei 15 A – gleicher 360-W-Bereich, kein zweites Gerät nötig
- Weitbereichsausgang mit einem Leistungsverhältnis von 3,0 – ein Netzteil deckt V/I-Kombinationen ab, für die sonst zwei Geräte erforderlich wären
- Programmierbarer Listenmodus: 9 Schritte pro Liste, 1 ms bis 9999 s pro Schritt, Wiederholung 1–9999 Zyklen
- Trigger-Verzögerung: 9 Trigger-Gruppen, 1 ms bis 9999 s pro Trigger
- 600 Speichergruppen (M1: 100 / M2: 100 / M3: 400) für gespeicherte Ausgangskonfigurationen
- Überspannungs-, Überstrom- und Übertemperaturschutz mit einstellbaren Bereichen von 0–110 % des Nennwerts
- Fernfühlerkompensation (Remote Sense) für präzise Ausgangsspannung an den Lastklemmen auch über lange Leitungen
- RS-232 mit vollständigem SCPI-Befehlsumfang; eine PC-Steuerungssoftware ist enthalten
- Intelligenter Lüfter: last- und temperaturgesteuert für geringe Geräuschentwicklung bei geringer Last

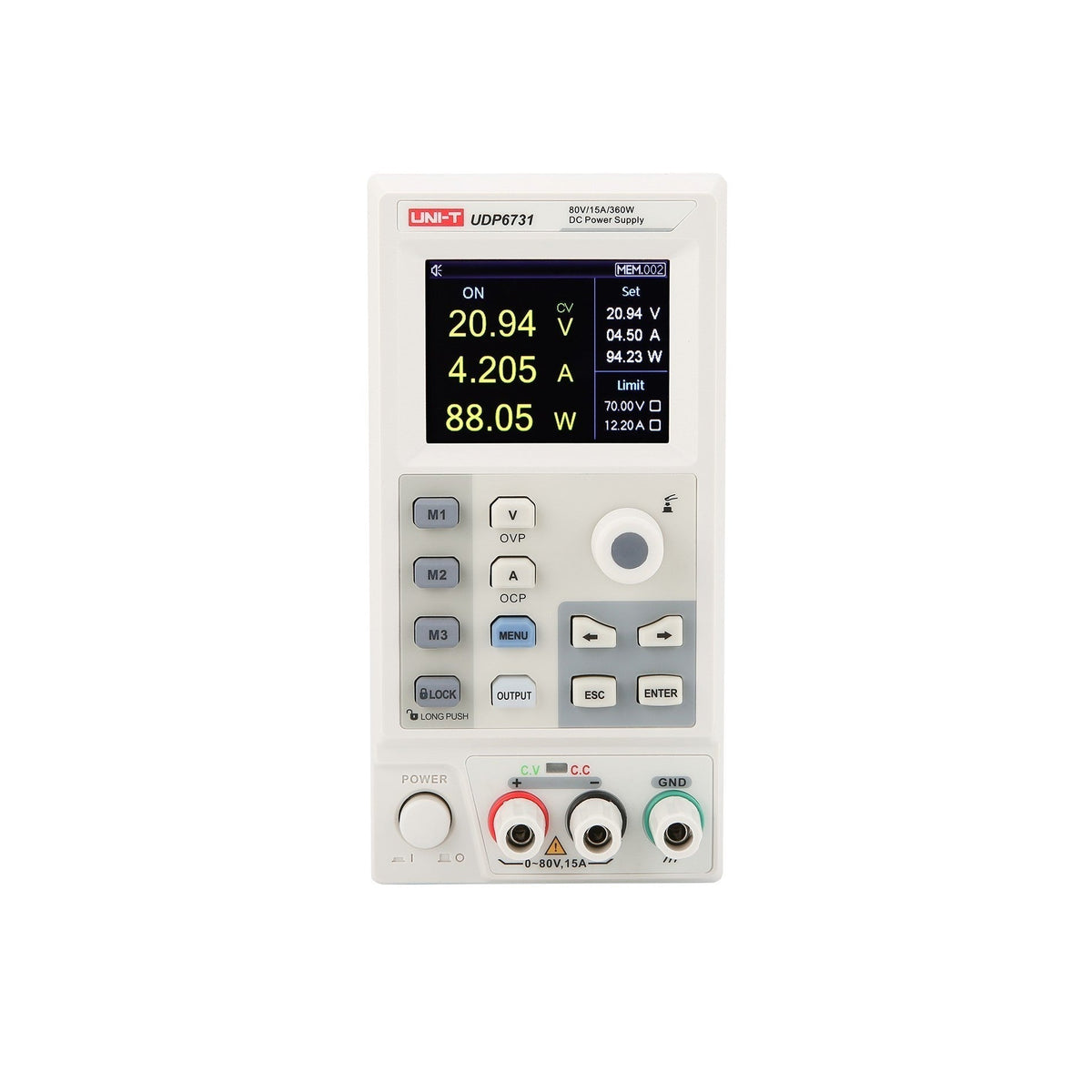

- 4-stellige duale LED-Anzeige mit gleichzeitiger V- und I-Auslesung
- OVP/OCP-Grenzwerte per langem Tastendruck auf die V- oder I-Taste einstellbar – kein Suchen im Menü
- Drehknopf und direkte numerische Eingabe auf der Vorderseite; beide funktionieren auf die gleiche Weise
- Software-Kalibrierung zur Wahrung der Rückverfolgbarkeit ohne internen Abgleich über Trimmpotentiometer
Weitbereichsausgang (Leistungsverhältnis 3,0)
Ein Leistungsverhältnis von 3,0 bedeutet, dass der Nennarbeitsbereich je nach Anforderung der Last zwischen Spannung und Strom neu verteilt werden kann. Wo ein Netzteil mit festem Rechteck-Arbeitsbereich einen Kompromiss erzwingen würde – entweder genug Spannung oder genug Strom zu kaufen –, erlaubt das UDP6700 den Austausch des einen gegen das andere entlang einer Kurve konstanter Leistung. Die meisten allgemeinen Laboraufgaben liegen innerhalb dieses Bereichs, sodass ein Netzteil die Arbeit von zweien erledigt.
Die exakten V × I-Eckdaten hängen von der Nennleistung ab; die nachstehende Spezifikationstabelle zeigt die maximale Spannung bei Nennstrom und den maximalen Strom bei Nennspannung für dieses Modell.
Fernfühlerkompensation (Remote Sense)
Lange Leitungen führen zu Spannungsabfällen. Bei 5 A durch 1 m 18-AWG-Draht liegt der Abfall bei etwa 100 mV – genug, um einen Test an einem 3,3-V-Regler zu verfälschen oder einen Batterietester zu behindern. Die Fernfühlerkompensation führt das Regelfeedback an den Leitungen vorbei direkt zu den Lastklemmen, wodurch die programmierte Spannung dort gehalten wird, wo sie tatsächlich benötigt wird.
OVP / OCP / OTP-Schutz
48V/60V Telekommunikation und Industrie
GaN/SiC-Treiberentwicklung
Akkupack-F&E (60-V-Klasse)
Solar-Wechselrichter Hilfsstromversorgung
Spezifikationen
| Ausgangsleistung | |
| Nennspannung | 80 V |
| Nennstrom | 15 A |
| Nennleistung | 360 W |
| Max. V bei Nennstrom | 24,0 V |
| Max. I bei Nennspannung | 4,50 A | Programmierauflösung |
| Einstellauflösung | V: 10 mV / I: 1 mA |
| Rückleseauflösung | V: 10 mV / I: 1 mA |
| Programmiergenauigkeit | V: ≤0,05% + 10 mV / I: ≤0,3% + 15 mA |
| Rücklesegenauigkeit | V: ≤0,05% + 10 mV / I: ≤0,3% + 15 mA | Regelung |
| Lastregelung | V: ≤0,03% + 30 mV / I: ≤0,03% + 15 mA |
| Netzregelung | V: ≤0,03% + 30 mV / I: ≤0,03% + 15 mA |
| Restwelligkeit & Rauschen | V: <12 mVrms / <120 mVpp / I: <27 mArms |
| Temperaturkoeffizient | V: ≤100 ppm/°C / I: ≤300 ppm/°C | Anzeige & Speicher |
| Anzeige | 4-stellige, 4-stellige duale LED-Anzeige |
| Speichergruppen | 600 (M1: 100, M2: 100, M3: 400) |
| Listenmodus | 9-stufige Liste, 1 ms–9999 s pro Schritt, 1–9999 Zyklen |
| Trigger-Verzögerung | 9 Trigger-Gruppen, 1 ms–9999 s pro Trigger | Schutz |
| OVP / OCP / OTP | OVP, OCP, OTP |
| OVP-Einstellbereich | 0–110 % vom Nennwert |
| OCP-Einstellbereich | 0–110 % vom Nennwert | Schnittstelle & Kalibrierung |

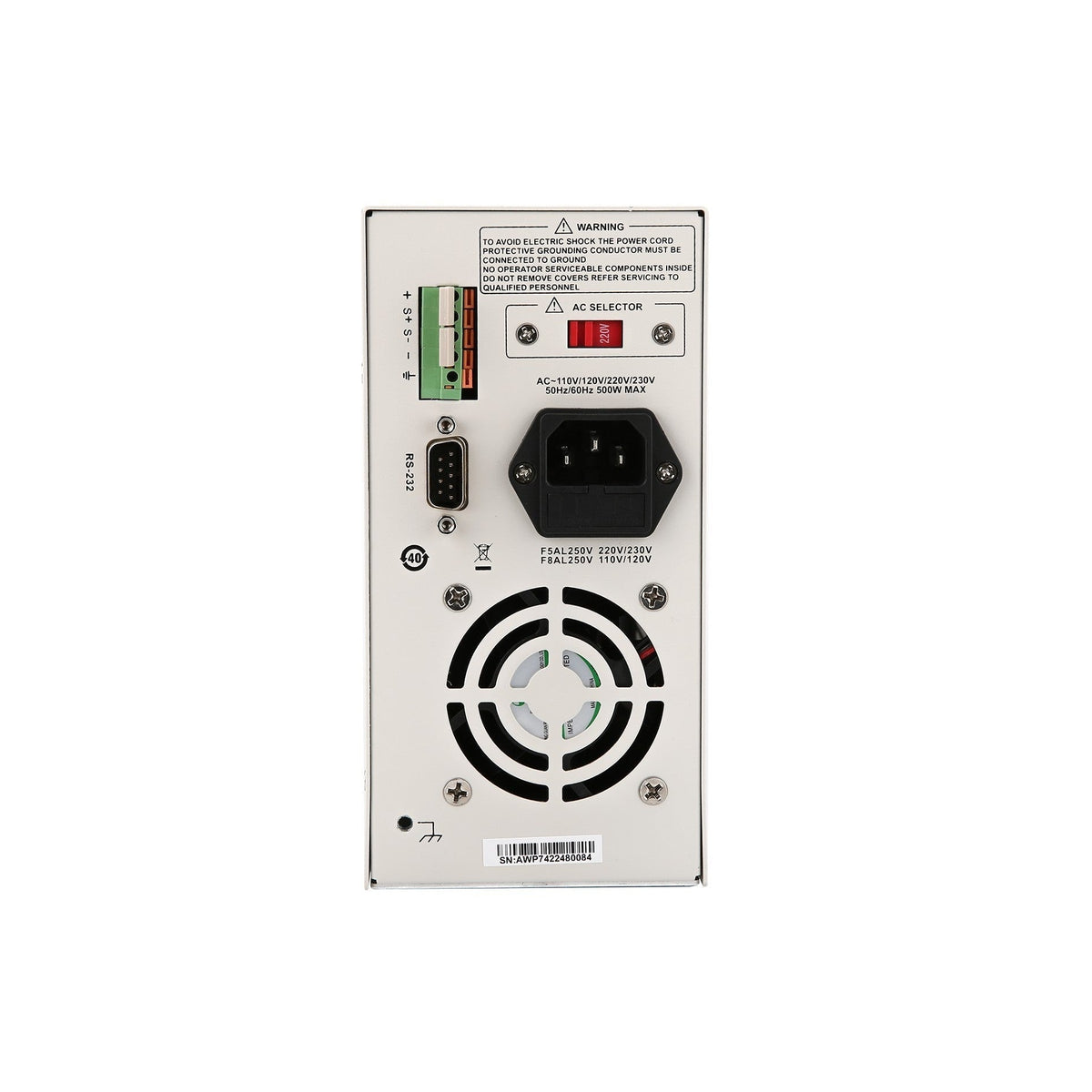

| Kommunikation | RS-232 + Remote Sense |
| Software-Kalibrierung | Ja | AC-Eingang & Umgebung |
| AC-Eingang | 100–240 VAC, 47–63 Hz |
| Betriebstemperatur | 0–40 °C |
| Betriebsfeuchtigkeit | ≤80 % rF (nicht kondensierend) |
| Lagertemperatur | −10 bis 70 °C |
| Höhe | ≤2000 m |
| Verschmutzungsgrad | Verschmutzungsgrad 2 |
| Kühlung | Intelligenter Lüfter (last- und temperaturgesteuert) | Mechanik & Konformität |
| Abmessungen | 87 × 174 × 255 mm |
| Abmessungen (in) | 3,43 × 6,85 × 10,04 in |
| Gewicht | 5,4 kg (11,9 lb) |
| Zertifizierungen | CE |
| RoHS | Konform |
| ECCN | 3A992.a |
Optionen & Zubehör
Jedes UDP6700 wird mit einem Netzkabel, einer Schnellstartanleitung, der Windows-PC-Software (Download), einem RS-232-Kabel und einem Kalibrierzertifikat geliefert. Prüfleitungen mit Krokodilklemmen sind als optionales Zubehör erhältlich und nicht in der Grundkonfiguration enthalten.
- Netzkabel (regionalspezifisch)
- RS-232-Kommunikationskabel
- Schnellstartanleitung
- PC-Software (kostenloser Download)
- Werkskalibrierzertifikat
Häufig gestellte Fragen (FAQ)
UDP6731 vs. UDP6730 — Hochspannung vs. Hochstrom
Beide bieten 360 W. Das UDP6731 liefert 80 V × 15 A – die Hochspannungsvariante. Das UDP6730 bietet 40 V × 30 A – die Hochstromvariante. Wählen Sie das UDP6731, wenn die Last 48 V, 60 V oder 72 V erfordert (Telekommunikation, Akkupacks, GaN/SiC-Treiber, Solar-Wechselrichter); wählen Sie das UDP6730, wenn die Last 12 V oder 24 V beträgt und der Strom der limitierende Faktor ist. Die 80-V-Grenze ist das Hauptmerkmal des UDP6731; alle anderen Funktionen sind identisch.
Wie ordnet es sich zur UDP6900B-Serie ein?
Die UDP6900B-Serie ist der nächste Schritt nach oben. Gleicher Formfaktor, gleiche Philosophie des Weitbereichsausgangs, bietet jedoch zusätzlich USB und LAN mit Web-Steuerung, RS-485 mit Modbus, Daisy-Chain-Funktion für mehrere Geräte, Slope-Modus, Auto-Range-Modus und ein integriertes DVM. Wenn ein einzelnes Netzteil an einem Host-Anschluss für den Arbeitsplatz ausreicht, ist das UDP6700 die richtige Wahl; wenn der Arbeitsplatz mehrere programmierbare Netzteile benötigt, LAN-Zugriff erforderlich ist oder automatisierte Tests mit mehreren Geräten durchgeführt werden, ist das UDP6900B die richtige Wahl.
Wie ordnet es sich zur UDP3000C-Serie ein?
Die UDP3000C-Serie ist ein mehrkanaliges Linear-Netzteil, kein einkanaliges Schaltnetzteil. Wenn der Arbeitsplatz zwei oder drei unabhängige, isolierte Ausgänge in einem Gehäuse benötigt (z. B. Schiene + Bias + Referenz), ist das UDP3000C das richtige Werkzeug. Das UDP6700 ist die richtige Wahl, wenn ein einzelner Hochleistungsausgang drei Ausgängen mit mittlerer Leistung vorzuziehen ist.
Was ist im Lieferumfang enthalten?
Netzkabel, RS-232-Kabel, Schnellstartanleitung, Werkskalibrierzertifikat. Die Windows-PC-Software steht als kostenloser Download zur Verfügung. Prüfleitungen mit Krokodilklemmen sind optionales Zubehör und nicht in der Grundkonfiguration enthalten.
Ist das Gehäuse 19-Zoll-rackmontagefähig (1HE)?
Nein. Das Gehäuse ist 174 mm hoch (ca. 6,85 Zoll), was dem Desktop-Formfaktor entspricht – nicht 1HE (44,45 mm). Es passt in ein Regal in einem Standard-19-Zoll-Rack, kann jedoch nicht in einem 1HE-Slot montiert werden. UNI-T bietet derzeit kein Rack-Montagekit für die UDP6700-Serie an.
Teil der programmierbaren DC-Schaltnetzteilserie UDP6700. Siehe auch UDP6721, UDP6730, UDP6731.
