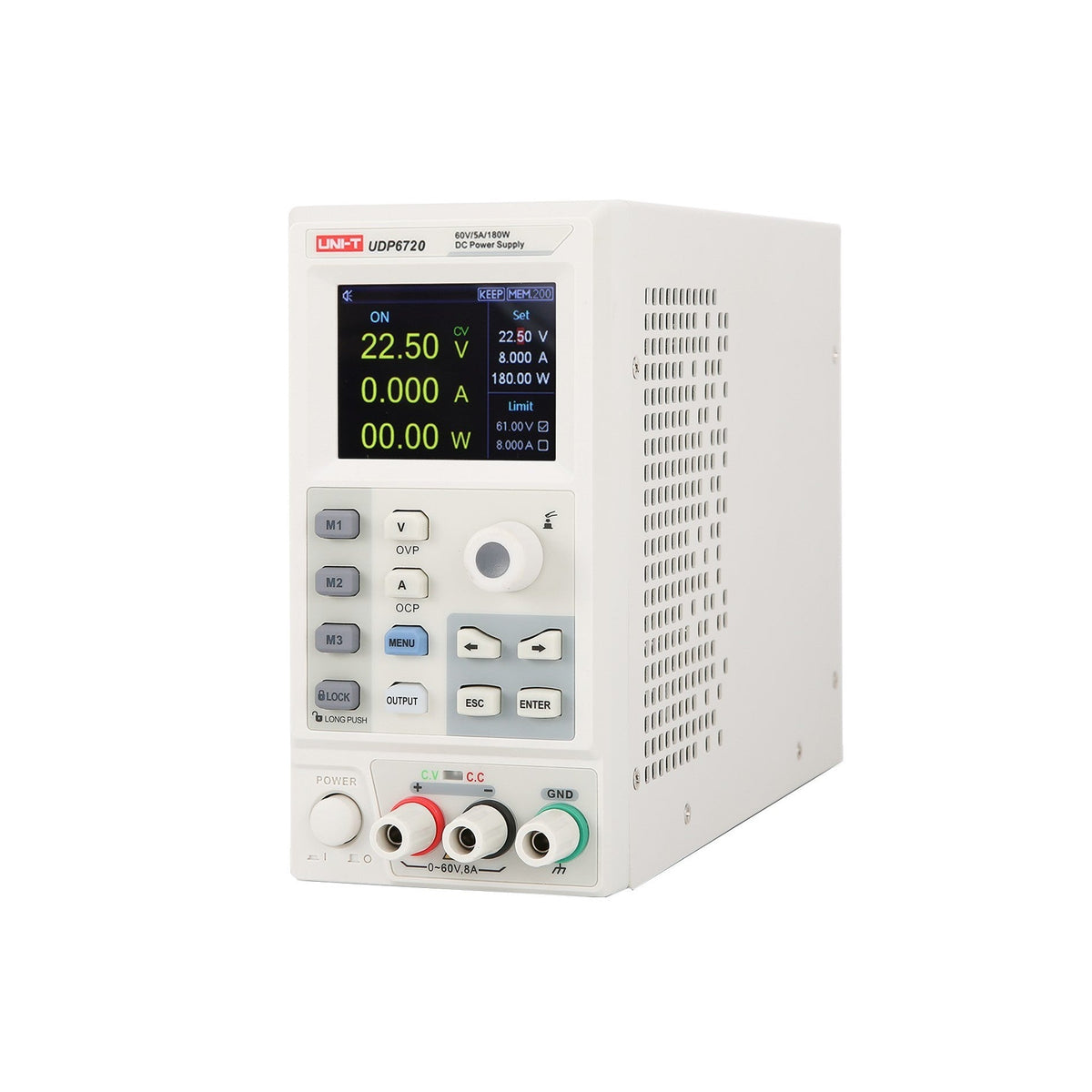

Das UDP6720 ist ein programmierbares 100-W-DC-Schaltnetzteil mit einem 60-V × 5-A-Weitbereichsausgang, RS-232 mit vollständiger SCPI-Steuerung, 600 Speicherplätzen, Listenmodus sowie OVP/OCP/OTP-Schutz.

Einstiegsklasse der 100-W-Serie. Der 60-V × 5-A-Bereich plus ein Leistungsverhältnis von 3,0 ermöglicht es, die meisten 5-V-/12-V-/24-V-/48-V-Anwendungen am Labortisch abzudecken, ohne das Gerät wechseln zu müssen.

Es wurde für Arbeitsplätze entwickelt, an denen dasselbe Netzteil für Produktdesign, Board-Debugging und Testvorrichtungen verwendet wird — bezahlbar, ohne bei den Spezifikationen Abstriche zu machen, präzise dort, wo die Last es erfordert, und mit einer Bedienoberfläche, die so intuitiv ist, dass man kein Handbuch benötigt.

Für den Design. Debug. Deploy.™-Lebenszyklus

Die UDP6700-Serie passt perfekt in den Arbeitsablauf, den wir Design. Debug. Deploy. nennen. Der Drei-Phasen-Zyklus, den die meisten Ingenieurteams bei der Arbeit mit einem Netzteil tatsächlich durchlaufen.

In der Phase Design ermöglichen der Listenmodus und 600 Speicherplätze die wiederholbare Ausführung eines geplanten Spannungsprofils, während der Rest des Labortisches für Erfassung und Analyse genutzt wird.

In der Phase Debug sorgen OVP/OCP/OTP-Schutzfunktionen, Remote-Sense-Kompensation und ein 4-stelliges Dual-LED-Display für Sicherheit, wenn eine Grenzlast getestet wird, damit man genau sieht, was an den Anschlüssen passiert.

In der Phase Deploy bedeutet RS-232 mit vollständiger SCPI-Befehlsabdeckung, dass dasselbe Netzteil, das am Design-Tisch verwendet wurde, in einem Produktions-Rack eingesetzt und mit denselben Skripten gesteuert werden kann. Ein Gerät, drei Phasen, kein Umlernen.

• 100 W Nennleistung, 60 V × 5 A weiter Bereich — Bis zu 60 V bei 1,67 A oder 20 V bei 5 A — derselbe 100-W-Bereich, kein zweites Gerät erforderlich
• Weitbereichsausgang mit Leistungsverhältnis 3,0 — ein Netzteil deckt V/I-Kombinationen ab, für die sonst zwei nötig wären
• Programmierbarer Listenmodus: 9 Schritte pro Liste, 1 ms bis 9999 s pro Schritt, Wiederholung 1–9999 Zyklen
• Trigger-Verzögerung: 9 Trigger-Gruppen, 1 ms bis 9999 s pro Trigger
• 600 Speicherplätze (M1: 100 / M2: 100 / M3: 400) für gespeicherte Ausgangskonfigurationen
• Überspannungs-, Überstrom- und Übertemperaturschutz mit einstellbaren Bereichen von 0–110 % des Nennwerts
• Remote-Sense-Kompensation für genaue Ausgangsspannung an den Lastanschlüssen bei langen Leitungen
• RS-232 mit vollständiger SCPI-Befehlsabdeckung; eine reine Software-PC-Steuerung ist enthalten
• Intelligenter Lüfter: last- und temperaturgesteuert für geringe Geräuschentwicklung bei niedriger Last

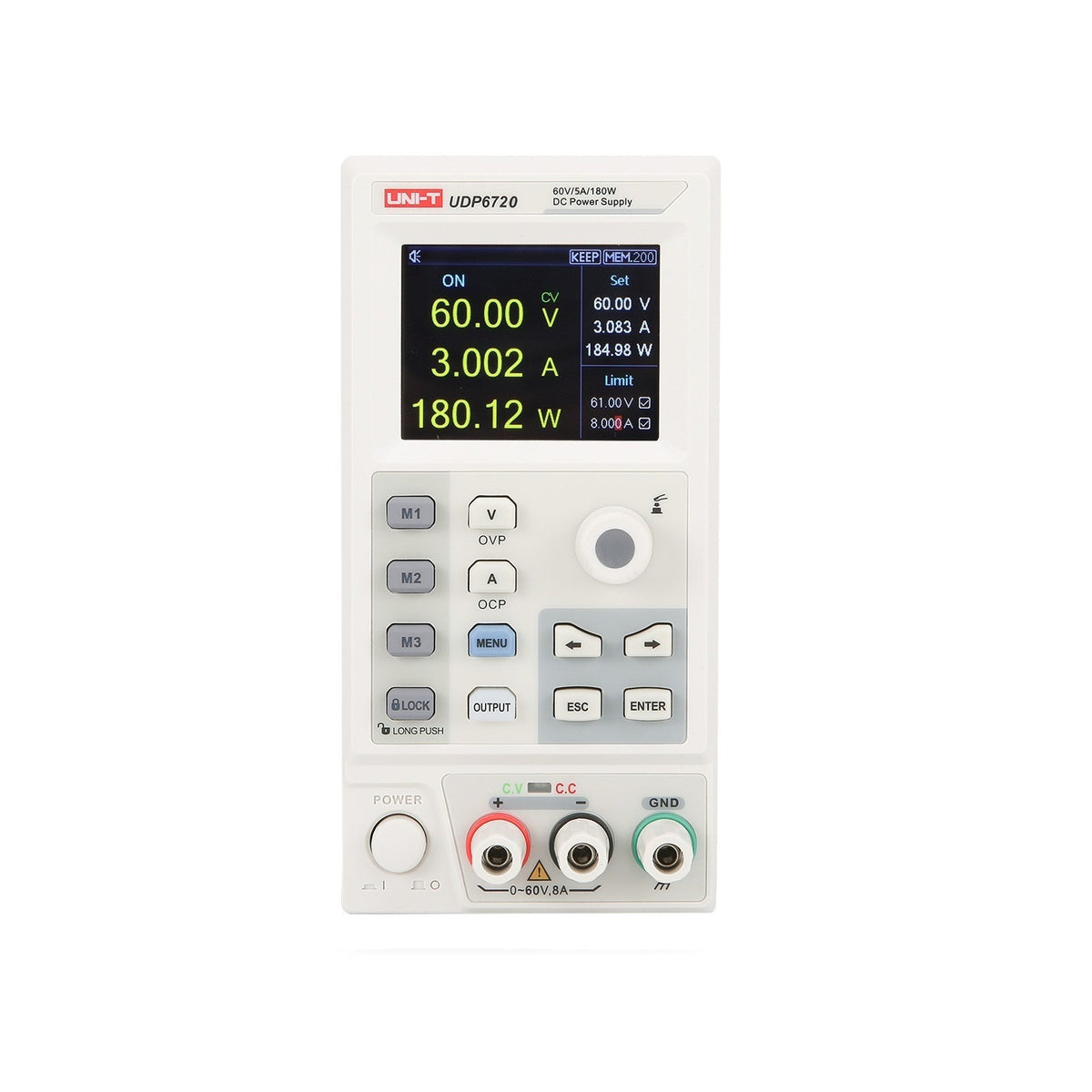

• 4-stelliges Dual-LED-Display mit gleichzeitiger V- und I-Anzeige
• OVP/OCP-Schwellenwerte lassen sich durch langes Drücken der V- oder I-Taste einstellen — kein Navigieren in Menüs
• Drehknopf und direkte numerische Eingabe an der Vorderseite; beide funktionieren auf dieselbe Weise
• Software-Kalibrierung behält die Rückführbarkeit ohne internes Trimmpotentiometer bei

Weitbereichsausgang (Leistungsverhältnis 3,0)

Ein Leistungsverhältnis von 3,0 bedeutet, dass der Nennausgangsbereich je nach Lastbedarf zwischen Spannung und Strom umverteilt werden kann. Wo ein Netzteil mit festem Rechteckbereich einen Kompromiss erzwingen würde – entweder genug Spannung oder genug Strom zu kaufen –, lässt Sie die UDP6700-Serie beides entlang einer Kurve konstanter Leistung tauschen. Die meisten allgemeinen Laborarbeiten liegen innerhalb dieses Bereichs, sodass ein Gerät die Arbeit von zweien übernimmt.

Die genauen V × I-Eckpunkte hängen von der Nennleistung ab; die Spezifikationstabelle unten zeigt die maximale Spannung bei Nennstrom und den maximalen Strom bei Nennspannung für dieses Modell.

Remote-Sense-Kompensation

Lange Leitungen führen zu Spannungsabfällen. Bei 5 A durch 1 m 18-AWG-Draht beträgt der Spannungsabfall etwa 100 mV — genug, um einen Test eines 3,3-V-Reglers zu verfälschen oder einen Batterie-Cycler zu beeinträchtigen. Remote-Sense führt die Regelungsrückmeldung über die Leitungen hinaus direkt zu den Lastanschlüssen, um die programmierte Spannung dort zu halten, wo es wirklich darauf ankommt.

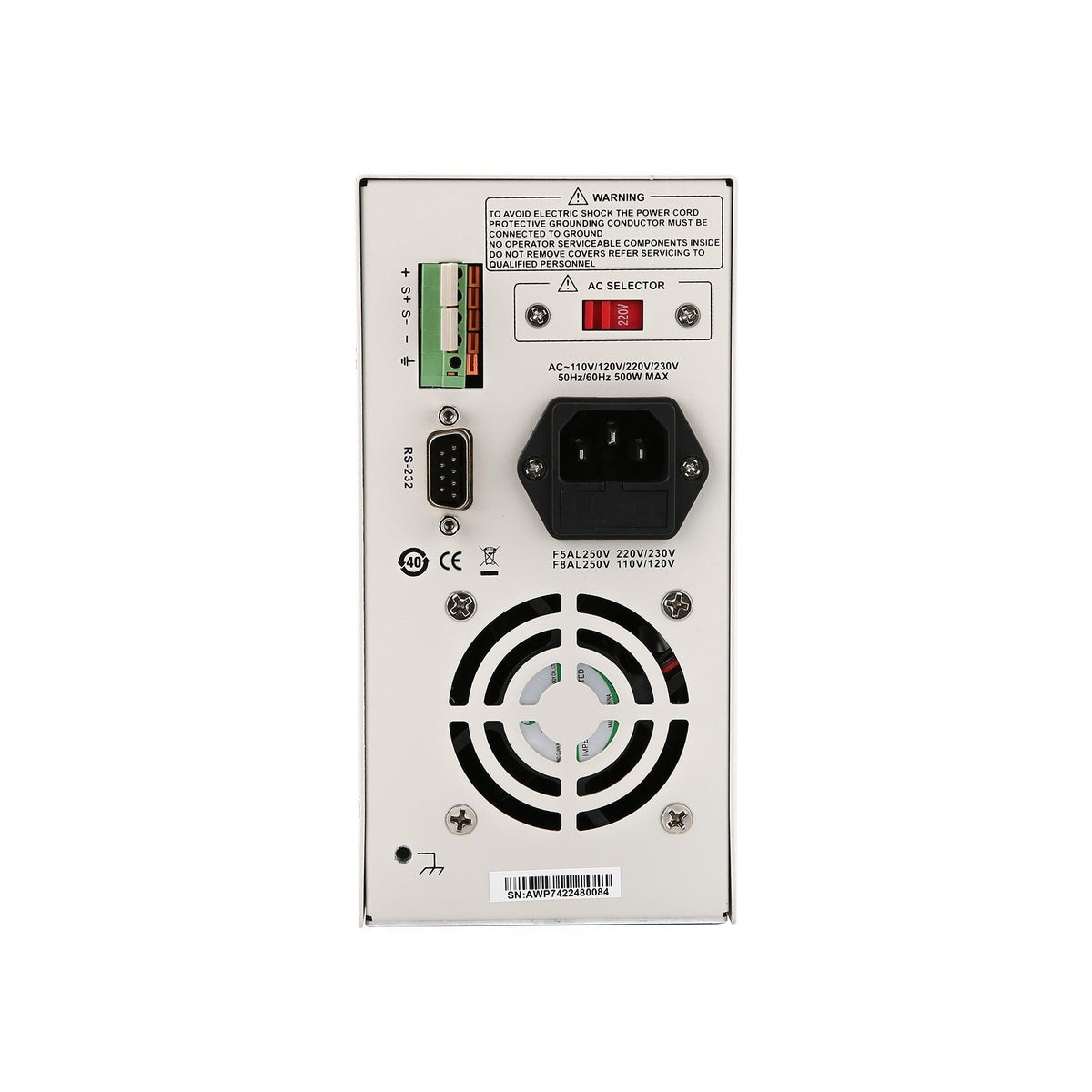

Die Remote-Sense-Anschlüsse sind separat von den Ausgangsanschlüssen auf der Rückseite verkabelt; das Netzteil erkennt die Sense-Verbindung automatisch und fällt bei Entfernung der Drähte auf lokale Erfassung zurück.

OVP / OCP / OTP-Schutz

Drei unabhängige Schutzfunktionen decken die häufigsten Fehlerursachen bei Lasten ab: Ein Kurzschluss oder ein niederohmiger Fehler lässt den Strom ansteigen (OCP), ein falsch konfigurierter Prüfling (DUT) zieht die Spannung aus dem spezifizierten Bereich (OVP), oder eine anhaltende Überlast erhitzt das Netzteil selbst (OTP). Alle drei schalten den Ausgang ab und zeigen einen Fehlerzustand auf der Vorderseite an.

OVP- und OCP-Schwellenwerte werden durch langes Drücken der V- oder I-Taste eingestellt – Schwellenwert einmal festlegen, Last betreiben. Kein Navigieren in Menüs, keine verschachtelten Untermenüs. OTP ist intern und nicht benutzerkonfigurierbar.

Listenmodus und Trigger-Verzögerung

Listenmodus führt eine 9-stufige Spannungs- und Stromsequenz aus, wobei jeder Schritt 1 ms bis 9999 s gehalten wird und die gesamte Liste 1 bis 9999 Mal wiederholt werden kann. Nützlich für Batterie-Zyklentests, Kaltstartprofile in der Automobilindustrie und jede skriptbasierte Sequenz, die unbeaufsichtigt laufen muss.

Trigger-Verzögerung löst 9 Trigger-Gruppen mit Verzögerungen zwischen 1 ms und 9999 s aus. Nützlich, wenn ein Ausgangsübergang auf ein externes Ereignis warten muss – Einschwingen des Prüflings, Bewegung einer Vorrichtung, ein Ofenschritt – bevor zur nächsten Einstellung gewechselt wird.

600 Speicherplätze (M1 / M2 / M3)

Drei Speicherbänke speichern 100, 100 und 400 Ausgangskonfigurationen. M1 und M2 werden typischerweise für aktive Rezepte verwendet (die Konfiguration im Drehknopf-Workflow); M3 speichert 400 Langzeit-Abrufeinstellungen für Produkte und Prüflinge, an denen regelmäßig gearbeitet wird. Jeder Speichereintrag enthält die Spannungseinstellung, Stromeinstellung, OVP/OCP-Schwellenwerte sowie den Slope-/Listenstatus. Der Abruf erfolgt über einen einfachen Tastendruck an der Vorderseite.

RS-232 mit vollständiger SCPI-Befehlsabdeckung

RS-232 mit vollständigem SCPI-Befehlssatz. Spannungs- und Stromsollwert, OVP/OCP-Schwellenwert, Listenkonfiguration, Speicherabruf, Ausgangsfreigabe und Readback sind alle über ein Host-Skript zugänglich. Die enthaltene Windows-PC-Software macht dieselben Befehle über eine grafische Benutzeroberfläche für Benutzer verfügbar, die keinen Code schreiben möchten.

RS-232 ist ehrlich bezüglich seiner Einschränkungen: ein Netzteil pro Host-Port, kein LAN, kein USBTMC. Für Labore mit mehreren Geräten, die mehr als ein programmierbares Netzteil benötigen, oder für entfernte/automatisierte Umgebungen bietet die UDP6900B-Serie zusätzlich USB, LAN mit Web-Steuerung, RS-485 mit Modbus und Multi-Geräte-Reihenschaltung.

Thermisches Derating

Das UDP6720 liefert die volle 100-W-Nennleistung bei Umgebungstemperaturen bis etwa 30 °C. Darüber hinaus wird die Ausgangsleistung linear reduziert, um die internen Sperrschichttemperaturen innerhalb des sicheren Bereichs zu halten. Die Derating-Kurve unten zeigt das genaue Verhältnis zwischen Umgebungstemperatur und Nennleistung für dieses Modell. Der Betriebstemperaturbereich liegt bei 0–40 °C.

Der intelligente Lüfter passt die Geschwindigkeit automatisch basierend auf Last und Innentemperatur an; der Betrieb bei geringer Last ist leise, und das Netzteil erhöht die Lüftergeschwindigkeit nur, wenn der thermische Spielraum dies erfordert.

Anwendungen

Industrielle Wartung

Ersetzt das alternde 30-V-/3-A-Labornetzteil durch eines, das die gleiche Arbeit abdeckt, plus 5 V bis 60 V für alles, was ein industrieller Kontrollarbeitsplatz tatsächlich sieht: 24-V-Relais, 12-V-Automobil-Unterbaugruppen, 5-V-Logik. Speicherabruf speichert Setup-Daten pro Prüfling; OCP fängt den kurzgeschlossenen Kabelbaum ab, bevor dieser Schaden anrichtet.

Embedded R&D

Programmierbares Netzteil für die Inbetriebnahme von Platinen. Fahren Sie mit dem Listenmodus langsam durch ein Brown-out-Fenster; schützen Sie einen grenzwertigen Regler mit einer 5 % über dem Zielwert eingestellten OVP; lesen Sie Spannung und Strom über RS-232 in das Host-Skript zurück. Der 100-W-Bereich reicht für die meisten Prototypenplatinen aus, außer bei Motor- oder HF-PA-Anwendungen.

Produktionsteststation

Netzteil für End-of-Line-Tests an kleinen Baugruppen. Die 600 Speicherplätze decken die Konfigurationstabelle pro Produkt ab; die Benutzeroberfläche an der Vorderseite hält die Bedienung einfach; RS-232 stellt dasselbe Netzteil dem Test-Executive zur Verfügung. Ein Netzteil, eine Konfigurationsdatenbank, zwei Oberflächen.

Bildung und Labor

Labornetzteil für die Ausbildung mit echtem Schutz, echtem Listenmodus und echter Rücklesefunktion. Studenten sehen dieselbe Gerätearchitektur, die sie auch in der Industrie vorfinden – programmierbar, skriptfähig, geschützt – ohne den Preis eines Forschungsgeräts.

Spezifikationen

Optionen & Zubehör

Jedes UDP6700 wird mit einem Netzkabel, einer Kurzanleitung, der Windows-PC-Software (Download), einem RS-232-Kabel und einem Kalibrierzertifikat geliefert. Messleitungen mit Krokodilklemmen sind optionales Zubehör und nicht in der Basiskonfiguration enthalten.

Im Lieferumfang enthalten:

• Netzkabel (regionsspezifisch)
• RS-232-Kommunikationskabel
• Kurzanleitung
• PC-Software (kostenloser Download)
• Werkskalibrierzertifikat

Optionales Zubehör: Messleitungssatz mit Krokodilklemmen (separat erhältlich).

FAQs

Wie schneidet das UDP6720 im Vergleich zur restlichen UDP6700-Serie ab?

Vier Modelle decken vier Leistungsbereiche ab:

• UDP6720 — 100 W, 60 V × 5 A (dieses Produkt). Einstiegsklasse; allgemeiner Laboreinsatz, R&D, Lasten mit geringem Strombedarf.
• UDP6721 — 180 W, 60 V × 8 A. Gleiche 60-V-Obergrenze, mehr Strom. Für Lasten mit höherem Einschaltstrom oder 24-V-/48-V-Anwendungen, die dauerhaft 6–8 A benötigen.
• UDP6730 — 360 W, 40 V × 30 A. Hoher Strom. Motorsteuerung, 12-V-/24-V-Automobilanwendungen, Arbeit mit großen Solenoiden.
• UDP6731 — 360 W, 80 V × 15 A. Hohe Spannung. 48-V-Telekom, 60-V-/72-V-Batterien, GaN/SiC-Vortreiber.

Alle vier teilen sich dieselbe Benutzeroberfläche, denselben SCPI-Befehlssatz, dasselbe Speichermodell und dieselbe RS-232-Host-Schnittstelle; die einzigen Unterschiede bestehen im V × I-Bereich und den daraus resultierenden Spezifikationen für Regelung und Restwelligkeit.

Wo ordnet sich dieses Gerät im Vergleich zur UDP6900B-Serie ein?

Die UDP6900B-Serie ist der nächste Schritt. Gleicher Formfaktor, gleiche Philosophie des Weitbereichsausgangs, fügt jedoch USB und LAN mit Web-Steuerung, RS-485 mit Modbus, Multi-Geräte-Reihenschaltung, Slope-Modus-Ausgang, Auto-Range-Modus und ein eingebautes DVM hinzu. Wenn ein einzelnes Netzteil an einem Host-Port ausreicht, ist das UDP6700 die richtige Wahl; wenn der Arbeitsplatz mehrere programmierbare Netzteile hat, LAN-Zugriff benötigt oder skriptbasierte Multi-Instrument-Tests ausführt, ist die UDP6900B-Serie der richtige nächste Schritt.

Wo ordnet sich dieses Gerät im Vergleich zur UDP3000C-Serie ein?

Die UDP3000C-Serie besteht aus linearen Mehrkanal-Netzteilen, nicht aus einkanaligen Schaltnetzteilen. Wenn der Arbeitsplatz zwei oder drei unabhängige, isolierte Ausgänge in einem Gehäuse benötigt (z. B. Schiene + Bias + Referenz), ist das UDP3000C das richtige Werkzeug. Das UDP6700 ist das richtige Werkzeug, wenn ein einzelner Hochleistungsausgang drei Ausgängen mit mittlerer Leistung vorzuziehen ist.

Was ist im Lieferumfang enthalten?

Netzkabel, RS-232-Kabel, Kurzanleitung, Werkskalibrierzertifikat. Die Windows-PC-Software ist ein kostenloser Download. Messleitungen mit Krokodilklemmen sind optionales Zubehör und nicht in der Basiskonfiguration enthalten.

Ist das Gehäuse für 19-Zoll-Racks (1U) geeignet?

Nein. Das Gehäuse ist 174 mm hoch (etwa 6,85 Zoll), was ein Desktop-Formfaktor ist – kein 1U (44,45 mm). Es passt auf ein Regal in einem Standard-19-Zoll-Rack, kann aber nicht in einen 1U-Slot eingebaut werden. UNI-T bietet derzeit kein Rack-Mount-Kit für die UDP6700-Serie an.

Teil der UDP6700 programmierbaren DC-Schaltnetzteilserie. Siehe auch UDP6721, UDP6730, UDP6731.
