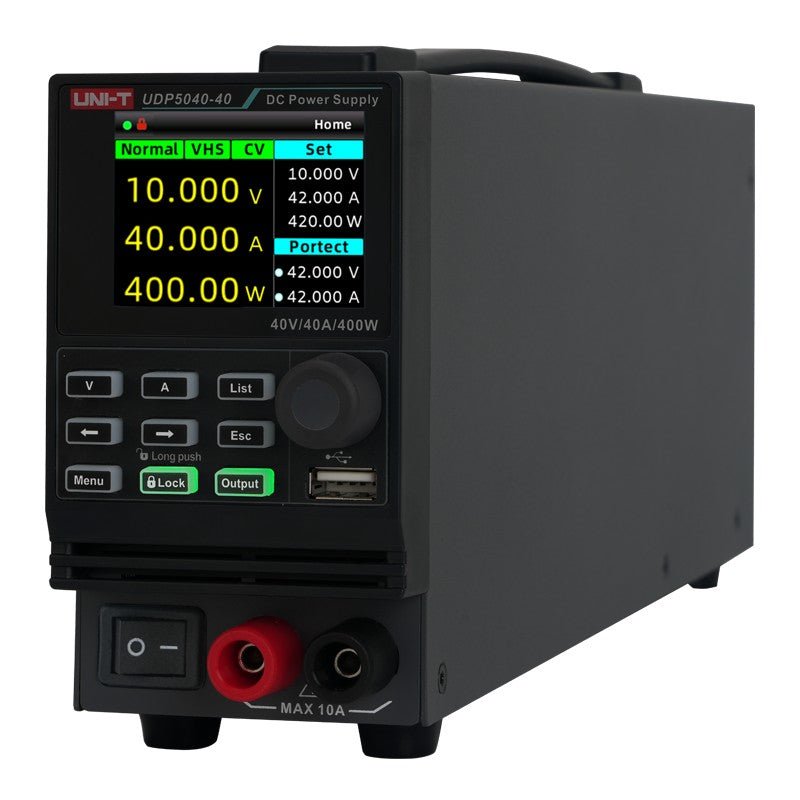

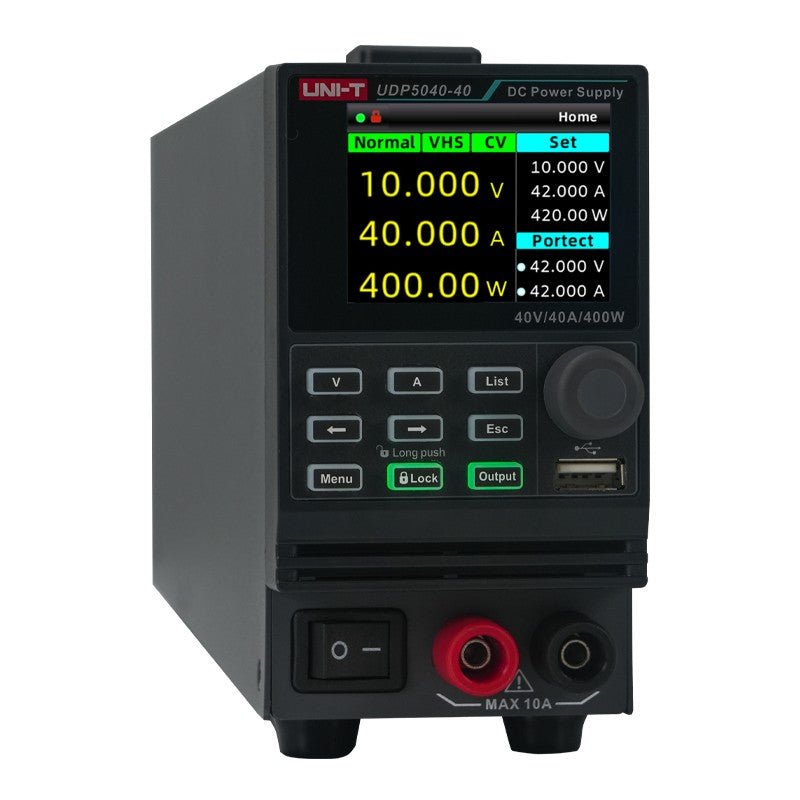

UDP5040-40 400W 40V/40A Programmierbares DC-Schaltnetzteil
Produkthinweise: Kundenspezifische Optionen und Konfigurationen sind ebenfalls erhältlich. Bitte kontaktieren Sie uns, wenn Sie Hilfe bei Ihrer spezifischen Anwendung benötigen.
Herunterladen
Herunterladen
Das UNI-T UDP5040-40 ist ein einkanaliges programmierbares 400W-DC-Schaltnetzteil, das 0–40V und 0–40A mit Autoranging über den gesamten Nennleistungsbereich liefert.
Es kombiniert einen großen Ausgangsbereich mit der Regelgenauigkeit, Quellenemulation und Fernsteuerbarkeit, die von einem professionellen programmierbaren Netzteil erwartet werden.
Die Spannungsgenauigkeit beträgt ±(0,05 % vom eingestellten Wert + 0,05 % vom Nennwert) und die Stromgenauigkeit ±(0,5 % vom eingestellten Wert + 0,1 % vom Nennwert); die Restwelligkeit liegt bei 50mV ss bei einem Temperaturkoeffizienten von 100 ppm/°C. Ein 2,4-Zoll-TFT-LCD zeigt Spannung, Strom und Leistung gleichzeitig an, und dank vollständiger SCPI-Steuerung über USB und LAN lässt sich das UDP5040-40 direkt in LabVIEW, Python-VISA oder jedes ATE-Framework integrieren.
Wahl Ihres Modells: UDP5000-Serie
Die Bezeichnung UDP5000 umfasst 20 Modelle auf einer Plattform: fünf Spannungsklassen (40 V / 80 V / 160 V / 250 V / 800 V) in vier Leistungsklassen (400 W / 800 W / 1200 W / 2000 W). Sie unterscheiden sich lediglich im Ausgangsbereich und in der Gehäusegröße – Steuerung, Genauigkeit, Schutzfunktionen und Schnittstellen sind ansonsten identisch. Vergleichen Sie die gesamte Serie vor der Auswahl:
| Nennleistung | 40 V | 80 V | 160 V | 250 V | 800 V |
|---|---|---|---|---|---|
| 400W |
UDP5040-40 0–40A |
UDP5080-20 0–20A |
UDP5160-8 0–8A |
UDP5250-6 0–6A |
UDP5800-2 0–2A |
| 800W | UDP5040-80 0–80A |
UDP5080-40 0–40A |
UDP5160-16 0–16A |
UDP5250-12 0–12A |
UDP5800-4 0–4A |
| 1200W | UDP5040-120 0–120A |
UDP5080-60 0–60A |
UDP5160-24 0–24A |
UDP5250-18 0–18A |
UDP5800-6 0–6A |
| 2000W | UDP5040-200 0–200A |
UDP5080-100 0–100A |
UDP5160-40 0–40A |
UDP5250-30 0–30A |
UDP5800-10 0–10A |
Jedes Modell nutzt die gleiche Gehäusearchitektur, Steuerung, Regelgenauigkeit, Schutzschaltung und Schnittstellenausstattung. Die 800V-Modellreihe UDP5800 unterstützt keine Reihenschaltung; alle anderen Stufen unterstützen Reihen- und Parallelschaltung. Wählen Sie nach der Spannungsklasse, die Ihren Schienenbereich abdeckt, und der Leistungsklasse, die Ihre Last abdeckt – Ausgangsbereich und Gehäusehöhe skalieren mit der Leistung, das Gerät selbst ändert sich nicht.
- 400W / 0–40V / 0–40A — Autoranging über den gesamten Nennleistungsbereich
- Spannungsgenauigkeit ±(0,05 % vom eingestellten Wert + 0,05 % vom Nennwert); Stromgenauigkeit ±(0,5 % vom eingestellten Wert + 0,1 % vom Nennwert)
- Geringe Restwelligkeit — 50mV ss Spannung, 80mA eff. Strom (20 MHz BW)
- CC/CV-Prioritätsmodi — wählen Sie für die Sicherheit Ihres Prüflings (DUT) ein spannungs- oder strompriorisiertes Einschaltverhalten
- Einstellbarer Innenwiderstand bis 1,000Ω — zur Emulation von Batterien, Brennstoffzellen und Solarquellen
- Listenmodus — 128 programmierbare V/I-Schritte mit Dauer, 1 bis 9.999 Zyklen, unendliche Zyklen, eigenständig ausführbar
- Ausgangsklemmen an Front- und Rückseite (Front auf 10 A begrenzt)
- Reihen-/Parallelschaltung mehrerer Geräte — bis zu 4 parallel / 4 in Reihe
- USB + LAN mit vollständigem SCPI 1999.0 / IEEE-488.2; 2,4-Zoll-TFT-LCD
- Entladelaststeuerung für schnelles Absenken der Ausgangsspannung
CC/CV-Priorität: Schützen Sie das Gerät, nicht nur das Netzteil
Die meisten Labornetzgeräte behandeln den CC/CV-Übergang als festes Hardwareverhalten. Die UDP5000-Serie erlaubt es Ihnen, zu wählen, welcher Parameter beim Einschalten und bei Modusübergängen Priorität hat. Die CV-Priorität legt zuerst die Zielspannung fest – die richtige Wahl für Mikrocontroller, FPGAs und Analogschienen. Die CC-Priorität regelt den Strom beim Anstieg – die sicherere Wahl für LEDs, Laserdioden und beim Laden von Batterien, wenn Einschaltströme begrenzt werden müssen.
Einstellbare Anstiegsrate: Steuern Sie die Leistungsabgabe
Innenwiderstand: Simulieren Sie echte Stromquellen
Die interne variable Widerstandsfunktion (einstellbar im CV-Modus, bis 1,000Ω in 1 mΩ-Schritten) sorgt dafür, dass die Klemmenspannung mit dem Laststrom genau wie bei einer Batterie, Brennstoffzelle oder einem Solarmodul absinkt – ohne physischen Widerstand, ohne thermisches Risiko, und der Wert kann sofort über das Bedienfeld oder per SCPI geändert werden.

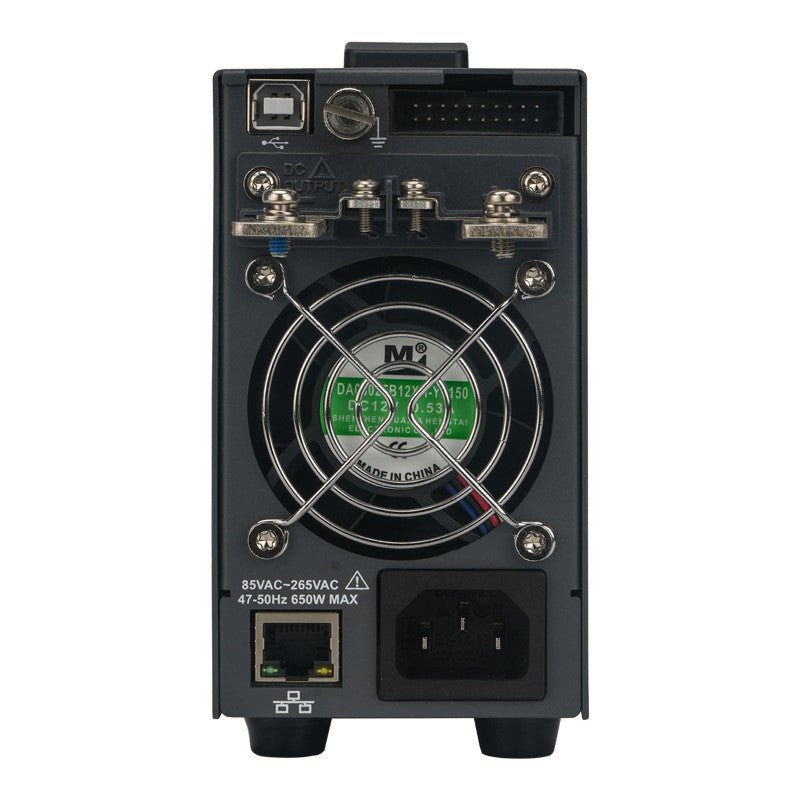

Front- & Rückseitenausgänge: Bereit für Labor und Rack
Ausgangsklemmen befinden sich an beiden Paneelen. Die Frontklemmen dienen dem schnellen Anschluss von Prototypen, die hinteren Klemmen halten die dauerhafte Rack-Verkabelung sauber. Beides sind dieselben Einzelausgänge – die Entnahme an der Frontseite ist auf 10 A begrenzt, daher sollten Hochstromlasten an die Rückseite angeschlossen werden.
Listenmodus & Entladesteuerung: Automatisieren Sie Ausgangssequenzen
Der Listenmodus führt bis zu 128 programmierte V/I-Schritte mit Dauer aus, von 1 bis 9.999 Zyklen, unendlich oder kontinuierlich. Die Sequenzen werden lokal gespeichert oder exportiert und können ohne PC ausgeführt werden – ideal für Burn-in-Tests über Nacht, Ladeprofile und Produktionsabläufe. Die interne Entladelast entlädt die Ausgangskapazität schnell, wenn der Ausgang abgeschaltet wird. Spannungs- und Stromanstiegsraten sind unabhängig voneinander einstellbar. Eine langsamere Rampe verhindert Einschaltströme bei kapazitiven Lasten, reduziert die mechanische Belastung von Motorwicklungen beim Anlaufen und gibt empfindlichen Analogschaltungen Zeit zum Einschwingen; der High-Speed-Standardmodus ist verfügbar, wenn schnelle Ansprechzeiten gefordert sind.
Betrieb mehrerer Geräte: Skalieren Sie bei Bedarf
Bis zu 4 identische Geräte können für mehr Strom parallel oder für mehr Spannung in Reihe geschaltet werden. Die Koordination erfolgt über die rückseitige CAN / LS_BUS-Schnittstelle vom Master-Gerät aus oder über eine einzelne SCPI-Verbindung; die Balance zwischen den Geräten bleibt innerhalb von ca. 5 % des Nennwerts.

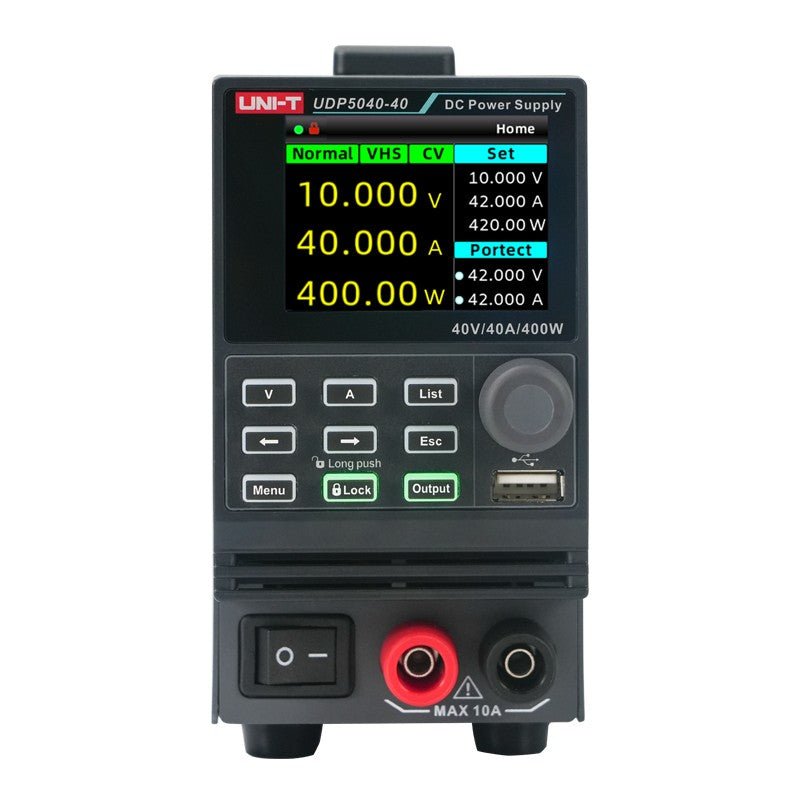

Anzeige und Steuerung
Ein 2,4-Zoll-TFT-LCD stellt Spannung, Strom und Leistung gleichzeitig dar, ergänzt durch ein kompaktes Multifunktionstastenfeld; eine externe analoge Steuerung (0–10 V Sollwert plus digital EIN/AUS) ist an der analogen Schnittstelle auf der Rückseite für Regelkreis- und HIL-Aufbauten verfügbar.
Anwendungen
Test von Batterien und Energiespeichern
Der große Bereich von 0–40 V deckt 12 V bis 36 V Lithium-Ionen- und LFP-Packs ab, die in E-Bikes, Elektrowerkzeugen und kleinen Elektrofahrzeugen verwendet werden. Die Innenwiderstandsemulation und der Listenmodus ermöglichen die Reproduktion von Ladeprofilen und verschiedenen Akkuzuständen, ohne reale Zellen zyklisch belasten zu müssen.
Neue Energien und Automotive-Elektronik
Eingangsstufen von DC/DC-Wandlern, Wechselrichter-Frontends und Automobil-ECUs unter 40 V profitieren von der präzisen Regelung, geringen Restwelligkeit und der CC/CV-Prioritätssteuerung.
Automatisierte Tests und Produktion
SCPI über USB oder LAN sowie gespeicherte Listenmodus-Sequenzen machen das UDP5000 zu einer idealen Wahl für unbeaufsichtigte Charakterisierungen, Burn-in-Tests und End-of-Line-Prüfungen.
Technische Daten
| Modell | UDP5040-40 |
| Ausgangskanäle | 1 (Einkanal) |
| Nennausgangsspannung | 0–40V |
| Nennausgangsstrom | 0–40A |
| Nennausgangsleistung | 400W |
| Maximal einstellbare Spannung | 42V |
| Maximal einstellbarer Strom | 42A |
| Spannungseinstellauflösung | 1mV |
| Stromeinstellauflösung | 1mA |
| Spannungsanzeigeauflösung | 1mV |
| Stromanzeigeauflösung | 1mA |
| Ausgangsgenauigkeit Spannung | ±(0,05 % v. eingest. + 0,05 % v. Nennw.) |
| Ausgangsgenauigkeit Strom | ±(0,5 % v. eingest. + 0,1 % v. Nennw.) |
| Lastregelung Spannung | ±6mV |
| Netzregelung Spannung | ±6mV |
| Lastregelung Strom | ±13mA |
| Netzregelung Strom | ±6mA |
| Spannungsrestwelligkeit (ss, 20 MHz BW) | 50mV |
| Spannungsrestwelligkeit (eff.) | 5mV |
| Stromrestwelligkeit (eff.) | 80mA |
| Anstiegszeit (Nennlast) | <50ms |
| Abfallzeit (Nennlast) | <50ms |
| Abfallzeit (Leerlauf) | <500ms |
| Einstellbarer Innenwiderstand (max) | 1,000Ω |
| Remote-Sense-Kompensation (max) | 1,5V |
| Temperaturkoeffizient | 100 ppm/°C |
| Preset-Speichergruppen | 32 |
| Listenmodus-Gruppen | 128 |
| Schrittdauer Listenmodus | 0,1s bis 99.999,9s |
| Zyklen Listenmodus | 1 bis 9.999, unendlich |
| Max. in Reihe geschaltete Geräte | 4 |
| Max. parallel geschaltete Geräte | 4 |
| Schutzfunktionen | OVP, OCP, FOCP, OTP, Leistungslimit, Watchdog, Ausgangs-EIN/AUS-Verzögerung |
| Remote-Schnittstelle | USB-Device, USB-Host, LAN, Analog I/O |
| SCPI / IEEE-488.2 | Ja (SCPI 1999.0 + IEEE-488.2) |
| AC-Eingangsspannung | 85-265 Vac |
| AC-Eingangsfrequenz | 47-63 Hz |
| Wirkungsgrad (typ.) | 75% |
| Leistungsfaktor | 0,99 bei 100Vac, 0,97 bei 200Vac |
| Anzeige | 2,4-Zoll-TFT-LCD |
| Kühlung | Lüftergekühlt |
| Betriebstemperatur | 0°C bis +50°C |
| Betriebsluftfeuchtigkeit | 20% bis 85% r.F. (nicht kondensierend) |
| Lagertemperatur | -20°C bis +60°C |
| Max. Betriebshöhe | 2000m |
| Gewicht | 3kg |
| Zertifizierungen | CE |
Optionen & Zubehör
Im Lieferumfang enthalten:
- Netzkabel
- Englische Download-Anleitung
- Mehrsprachiges Sicherheitshandbuch
- Kalibrierungsbericht (COC)
Häufig gestellte Fragen (FAQ)
Kann ich die Ausgangsklemmen an der Vorder- und Rückseite gleichzeitig verwenden?
Beide Klemmensätze sind parallele Verbindungen zum selben Einzelausgang. Sie können beide anschließen, aber die Frontklemmen sind auf maximal 10 A begrenzt – führen Sie Hochstromlasten zur Rückseite.
Was ist der Unterschied zwischen den Steigungsmodi VHS/IHS und VSR/ISR?
VHS (CV High-Speed) und IHS (CC High-Speed) nutzen die standardmäßigen schnellen Anstiegs- und Abfallraten des Netzteils. VSR (CV-Steigung) und ISR (CC-Steigung) erlauben es Ihnen, die Anstiegs- und Abfallrate einzustellen, damit der Ausgang kontrolliert hochfährt – nützlich für kapazitive und Motorlasten sowie empfindliche Analogschaltungen, die Einschwingzeit benötigen.
Benötigt die Innenwiderstandsfunktion einen externen Widerstand?
Nein. Die interne variable Widerstandsfunktion emuliert elektronisch die Quellenimpedanz (einstellbar im CV-Modus, bis 1,000Ω in 1 mΩ-Schritten), sodass sich das Netzteil wie eine Batterie, Brennstoffzelle oder Solarquelle verhält, ohne physischen Widerstand und ohne zusätzliches thermisches Risiko.
Können mehrere Geräte für mehr Leistung kombiniert werden?
Ja. Identische Modelle lassen sich für mehr Strom (parallel, bis zu 4 Geräte) oder mehr Spannung (Reihe, bis zu 4 Geräte) kombinieren und vom Master-Gerät oder über eine einzelne SCPI-Verbindung steuern; die Balance bleibt innerhalb von ca. 5 % des Nennwerts.
Wie erfolgt die Integration in automatisierte Tests?
USB und LAN mit vollständiger SCPI 1999.0 / IEEE-488.2-Unterstützung sind kompatibel mit LabVIEW, Python-VISA und jedem Standard-ATE-Framework; der Listenmodus führt gespeicherte Sequenzen eigenständig ohne angeschlossenen PC aus.

Abholverfügbarkeit konnte nicht geladen werden.
Produktinformationen
Produktinformationen
Das UNI-T UDP5040-40 ist ein einkanaliges programmierbares 400W-DC-Schaltnetzteil, das 0–40V und 0–40A mit Autoranging über den gesamten Nennleistungsbereich liefert.
Es kombiniert einen großen Ausgangsbereich mit der Regelgenauigkeit, Quellenemulation und Fernsteuerbarkeit, die von einem professionellen programmierbaren Netzteil erwartet werden.
Die Spannungsgenauigkeit beträgt ±(0,05 % vom eingestellten Wert + 0,05 % vom Nennwert) und die Stromgenauigkeit ±(0,5 % vom eingestellten Wert + 0,1 % vom Nennwert); die Restwelligkeit liegt bei 50mV ss bei einem Temperaturkoeffizienten von 100 ppm/°C. Ein 2,4-Zoll-TFT-LCD zeigt Spannung, Strom und Leistung gleichzeitig an, und dank vollständiger SCPI-Steuerung über USB und LAN lässt sich das UDP5040-40 direkt in LabVIEW, Python-VISA oder jedes ATE-Framework integrieren.
Wahl Ihres Modells: UDP5000-Serie
Die Bezeichnung UDP5000 umfasst 20 Modelle auf einer Plattform: fünf Spannungsklassen (40 V / 80 V / 160 V / 250 V / 800 V) in vier Leistungsklassen (400 W / 800 W / 1200 W / 2000 W). Sie unterscheiden sich lediglich im Ausgangsbereich und in der Gehäusegröße – Steuerung, Genauigkeit, Schutzfunktionen und Schnittstellen sind ansonsten identisch. Vergleichen Sie die gesamte Serie vor der Auswahl:
| Nennleistung | 40 V | 80 V | 160 V | 250 V | 800 V |
|---|---|---|---|---|---|
| 400W |
UDP5040-40 0–40A |
UDP5080-20 0–20A |
UDP5160-8 0–8A |
UDP5250-6 0–6A |
UDP5800-2 0–2A |
| 800W | UDP5040-80 0–80A |
UDP5080-40 0–40A |
UDP5160-16 0–16A |
UDP5250-12 0–12A |
UDP5800-4 0–4A |
| 1200W | UDP5040-120 0–120A |
UDP5080-60 0–60A |
UDP5160-24 0–24A |
UDP5250-18 0–18A |
UDP5800-6 0–6A |
| 2000W | UDP5040-200 0–200A |
UDP5080-100 0–100A |
UDP5160-40 0–40A |
UDP5250-30 0–30A |
UDP5800-10 0–10A |
Jedes Modell nutzt die gleiche Gehäusearchitektur, Steuerung, Regelgenauigkeit, Schutzschaltung und Schnittstellenausstattung. Die 800V-Modellreihe UDP5800 unterstützt keine Reihenschaltung; alle anderen Stufen unterstützen Reihen- und Parallelschaltung. Wählen Sie nach der Spannungsklasse, die Ihren Schienenbereich abdeckt, und der Leistungsklasse, die Ihre Last abdeckt – Ausgangsbereich und Gehäusehöhe skalieren mit der Leistung, das Gerät selbst ändert sich nicht.
- 400W / 0–40V / 0–40A — Autoranging über den gesamten Nennleistungsbereich
- Spannungsgenauigkeit ±(0,05 % vom eingestellten Wert + 0,05 % vom Nennwert); Stromgenauigkeit ±(0,5 % vom eingestellten Wert + 0,1 % vom Nennwert)
- Geringe Restwelligkeit — 50mV ss Spannung, 80mA eff. Strom (20 MHz BW)
- CC/CV-Prioritätsmodi — wählen Sie für die Sicherheit Ihres Prüflings (DUT) ein spannungs- oder strompriorisiertes Einschaltverhalten
- Einstellbarer Innenwiderstand bis 1,000Ω — zur Emulation von Batterien, Brennstoffzellen und Solarquellen
- Listenmodus — 128 programmierbare V/I-Schritte mit Dauer, 1 bis 9.999 Zyklen, unendliche Zyklen, eigenständig ausführbar
- Ausgangsklemmen an Front- und Rückseite (Front auf 10 A begrenzt)
- Reihen-/Parallelschaltung mehrerer Geräte — bis zu 4 parallel / 4 in Reihe
- USB + LAN mit vollständigem SCPI 1999.0 / IEEE-488.2; 2,4-Zoll-TFT-LCD
- Entladelaststeuerung für schnelles Absenken der Ausgangsspannung
CC/CV-Priorität: Schützen Sie das Gerät, nicht nur das Netzteil
Die meisten Labornetzgeräte behandeln den CC/CV-Übergang als festes Hardwareverhalten. Die UDP5000-Serie erlaubt es Ihnen, zu wählen, welcher Parameter beim Einschalten und bei Modusübergängen Priorität hat. Die CV-Priorität legt zuerst die Zielspannung fest – die richtige Wahl für Mikrocontroller, FPGAs und Analogschienen. Die CC-Priorität regelt den Strom beim Anstieg – die sicherere Wahl für LEDs, Laserdioden und beim Laden von Batterien, wenn Einschaltströme begrenzt werden müssen.
Einstellbare Anstiegsrate: Steuern Sie die Leistungsabgabe
Innenwiderstand: Simulieren Sie echte Stromquellen
Die interne variable Widerstandsfunktion (einstellbar im CV-Modus, bis 1,000Ω in 1 mΩ-Schritten) sorgt dafür, dass die Klemmenspannung mit dem Laststrom genau wie bei einer Batterie, Brennstoffzelle oder einem Solarmodul absinkt – ohne physischen Widerstand, ohne thermisches Risiko, und der Wert kann sofort über das Bedienfeld oder per SCPI geändert werden.
Front- & Rückseitenausgänge: Bereit für Labor und Rack
Ausgangsklemmen befinden sich an beiden Paneelen. Die Frontklemmen dienen dem schnellen Anschluss von Prototypen, die hinteren Klemmen halten die dauerhafte Rack-Verkabelung sauber. Beides sind dieselben Einzelausgänge – die Entnahme an der Frontseite ist auf 10 A begrenzt, daher sollten Hochstromlasten an die Rückseite angeschlossen werden.
Listenmodus & Entladesteuerung: Automatisieren Sie Ausgangssequenzen
Der Listenmodus führt bis zu 128 programmierte V/I-Schritte mit Dauer aus, von 1 bis 9.999 Zyklen, unendlich oder kontinuierlich. Die Sequenzen werden lokal gespeichert oder exportiert und können ohne PC ausgeführt werden – ideal für Burn-in-Tests über Nacht, Ladeprofile und Produktionsabläufe. Die interne Entladelast entlädt die Ausgangskapazität schnell, wenn der Ausgang abgeschaltet wird. Spannungs- und Stromanstiegsraten sind unabhängig voneinander einstellbar. Eine langsamere Rampe verhindert Einschaltströme bei kapazitiven Lasten, reduziert die mechanische Belastung von Motorwicklungen beim Anlaufen und gibt empfindlichen Analogschaltungen Zeit zum Einschwingen; der High-Speed-Standardmodus ist verfügbar, wenn schnelle Ansprechzeiten gefordert sind.
Betrieb mehrerer Geräte: Skalieren Sie bei Bedarf
Bis zu 4 identische Geräte können für mehr Strom parallel oder für mehr Spannung in Reihe geschaltet werden. Die Koordination erfolgt über die rückseitige CAN / LS_BUS-Schnittstelle vom Master-Gerät aus oder über eine einzelne SCPI-Verbindung; die Balance zwischen den Geräten bleibt innerhalb von ca. 5 % des Nennwerts.
Anzeige und Steuerung
Ein 2,4-Zoll-TFT-LCD stellt Spannung, Strom und Leistung gleichzeitig dar, ergänzt durch ein kompaktes Multifunktionstastenfeld; eine externe analoge Steuerung (0–10 V Sollwert plus digital EIN/AUS) ist an der analogen Schnittstelle auf der Rückseite für Regelkreis- und HIL-Aufbauten verfügbar.
Anwendungen
Test von Batterien und Energiespeichern
Der große Bereich von 0–40 V deckt 12 V bis 36 V Lithium-Ionen- und LFP-Packs ab, die in E-Bikes, Elektrowerkzeugen und kleinen Elektrofahrzeugen verwendet werden. Die Innenwiderstandsemulation und der Listenmodus ermöglichen die Reproduktion von Ladeprofilen und verschiedenen Akkuzuständen, ohne reale Zellen zyklisch belasten zu müssen.
Neue Energien und Automotive-Elektronik
Eingangsstufen von DC/DC-Wandlern, Wechselrichter-Frontends und Automobil-ECUs unter 40 V profitieren von der präzisen Regelung, geringen Restwelligkeit und der CC/CV-Prioritätssteuerung.
Automatisierte Tests und Produktion
SCPI über USB oder LAN sowie gespeicherte Listenmodus-Sequenzen machen das UDP5000 zu einer idealen Wahl für unbeaufsichtigte Charakterisierungen, Burn-in-Tests und End-of-Line-Prüfungen.
Technische Daten
| Modell | UDP5040-40 |
| Ausgangskanäle | 1 (Einkanal) |
| Nennausgangsspannung | 0–40V |
| Nennausgangsstrom | 0–40A |
| Nennausgangsleistung | 400W |
| Maximal einstellbare Spannung | 42V |
| Maximal einstellbarer Strom | 42A |
| Spannungseinstellauflösung | 1mV |
| Stromeinstellauflösung | 1mA |
| Spannungsanzeigeauflösung | 1mV |
| Stromanzeigeauflösung | 1mA |
| Ausgangsgenauigkeit Spannung | ±(0,05 % v. eingest. + 0,05 % v. Nennw.) |
| Ausgangsgenauigkeit Strom | ±(0,5 % v. eingest. + 0,1 % v. Nennw.) |
| Lastregelung Spannung | ±6mV |
| Netzregelung Spannung | ±6mV |
| Lastregelung Strom | ±13mA |
| Netzregelung Strom | ±6mA |
| Spannungsrestwelligkeit (ss, 20 MHz BW) | 50mV |
| Spannungsrestwelligkeit (eff.) | 5mV |
| Stromrestwelligkeit (eff.) | 80mA |
| Anstiegszeit (Nennlast) | <50ms |
| Abfallzeit (Nennlast) | <50ms |
| Abfallzeit (Leerlauf) | <500ms |
| Einstellbarer Innenwiderstand (max) | 1,000Ω |
| Remote-Sense-Kompensation (max) | 1,5V |
| Temperaturkoeffizient | 100 ppm/°C |
| Preset-Speichergruppen | 32 |
| Listenmodus-Gruppen | 128 |
| Schrittdauer Listenmodus | 0,1s bis 99.999,9s |
| Zyklen Listenmodus | 1 bis 9.999, unendlich |
| Max. in Reihe geschaltete Geräte | 4 |
| Max. parallel geschaltete Geräte | 4 |
| Schutzfunktionen | OVP, OCP, FOCP, OTP, Leistungslimit, Watchdog, Ausgangs-EIN/AUS-Verzögerung |
| Remote-Schnittstelle | USB-Device, USB-Host, LAN, Analog I/O |
| SCPI / IEEE-488.2 | Ja (SCPI 1999.0 + IEEE-488.2) |
| AC-Eingangsspannung | 85-265 Vac |
| AC-Eingangsfrequenz | 47-63 Hz |
| Wirkungsgrad (typ.) | 75% |
| Leistungsfaktor | 0,99 bei 100Vac, 0,97 bei 200Vac |
| Anzeige | 2,4-Zoll-TFT-LCD |
| Kühlung | Lüftergekühlt |
| Betriebstemperatur | 0°C bis +50°C |
| Betriebsluftfeuchtigkeit | 20% bis 85% r.F. (nicht kondensierend) |
| Lagertemperatur | -20°C bis +60°C |
| Max. Betriebshöhe | 2000m |
| Gewicht | 3kg |
| Zertifizierungen | CE |
Optionen & Zubehör
Im Lieferumfang enthalten:
- Netzkabel
- Englische Download-Anleitung
- Mehrsprachiges Sicherheitshandbuch
- Kalibrierungsbericht (COC)
Häufig gestellte Fragen (FAQ)
Kann ich die Ausgangsklemmen an der Vorder- und Rückseite gleichzeitig verwenden?
Beide Klemmensätze sind parallele Verbindungen zum selben Einzelausgang. Sie können beide anschließen, aber die Frontklemmen sind auf maximal 10 A begrenzt – führen Sie Hochstromlasten zur Rückseite.
Was ist der Unterschied zwischen den Steigungsmodi VHS/IHS und VSR/ISR?
VHS (CV High-Speed) und IHS (CC High-Speed) nutzen die standardmäßigen schnellen Anstiegs- und Abfallraten des Netzteils. VSR (CV-Steigung) und ISR (CC-Steigung) erlauben es Ihnen, die Anstiegs- und Abfallrate einzustellen, damit der Ausgang kontrolliert hochfährt – nützlich für kapazitive und Motorlasten sowie empfindliche Analogschaltungen, die Einschwingzeit benötigen.
Benötigt die Innenwiderstandsfunktion einen externen Widerstand?
Nein. Die interne variable Widerstandsfunktion emuliert elektronisch die Quellenimpedanz (einstellbar im CV-Modus, bis 1,000Ω in 1 mΩ-Schritten), sodass sich das Netzteil wie eine Batterie, Brennstoffzelle oder Solarquelle verhält, ohne physischen Widerstand und ohne zusätzliches thermisches Risiko.
Können mehrere Geräte für mehr Leistung kombiniert werden?
Ja. Identische Modelle lassen sich für mehr Strom (parallel, bis zu 4 Geräte) oder mehr Spannung (Reihe, bis zu 4 Geräte) kombinieren und vom Master-Gerät oder über eine einzelne SCPI-Verbindung steuern; die Balance bleibt innerhalb von ca. 5 % des Nennwerts.
Wie erfolgt die Integration in automatisierte Tests?
USB und LAN mit vollständiger SCPI 1999.0 / IEEE-488.2-Unterstützung sind kompatibel mit LabVIEW, Python-VISA und jedem Standard-ATE-Framework; der Listenmodus führt gespeicherte Sequenzen eigenständig ohne angeschlossenen PC aus.
