Das UNI-T UDP4303S ist ein präzises, programmierbares lineares 4-Kanal-DC-Netzteil mit 297 W und vollständig isolierten Ausgängen: zwei 0–32 V/3 A-Kanäle, ein 0–15 V/3 A-Kanal und ein 0–6 V/10 A-Kanal.

Die lineare Topologie liefert einen außergewöhnlich sauberen Ausgang mit einem Restwelligkeitswert von unter 350 µVrms – entscheidend für empfindliche analoge Schaltungen, die Entwicklung von Präzisionssensoren und jede Anwendung, bei der Schaltgeräusche inakzeptabel sind.

Mit einer Ausgangsabtastrate von 8 kSa/s über alle vier Kanäle, einer Stromauflösung von 1 µA, einer Programmierzeitauflösung von 1 ms und einem integrierten Wellenform-Display bietet das UDP4303S eine Echtzeitsicht auf das transiente Lastverhalten, die Konkurrenzgeräte einfach nicht erreichen können. Reihen-/Parallel-/Tracking-Modi, eine steuerbare Entladeschaltung und ein umfassender OVP/OCP/OTP-Schutz runden ein professionelles Instrument ab (3 Jahre Standard + 2 bei kostenloser Registrierung = 5 Jahre insgesamt).

Über den Design. Debug. Deploy.™ Lebenszyklus

Über den Design-, Debug- und Deploy-Lebenszyklus hinweg verdient sich das UDP4303S seinen Platz auf dem Labortisch: Design. Vier isolierte Kanäle versorgen die Schienen und Vorspannungen, die ein Analog- oder Präzisionssensordesign vom ersten Prototyp an benötigt, mit einer linearen Topologie, die keine Schaltgeräusche in die Messung einbringt. Debug. 8 kSa/s Ausgangsabtastung und 1 µA Stromauflösung machen Transienten und Stromaufnahmen im Ruhemodus sichtbar, die Netzteile mit geringerer Bandbreite wegmitteln. Deploy. Listenmodus-Profile und SCPI/LXI-Automatisierung steuern Produktionscharakterisierungsläufe von demselben Instrument aus. Erschwinglichkeit trifft auf Präzision – designen, debuggen, implementieren.

• Vollständig isolierter linearer 4-Kanal-Ausgang (297 W) — CH1 & CH2: 0–32 V/3 A, CH3: 0–15 V/3 A, CH4: 0–6 V/10 A. Vollständige elektrische Isolierung zwischen allen Kanälen eliminiert Übersprechen.
• Extrem niedrige Restwelligkeit & Rauschen — <350 µVrms/2 mVpp Ausgangswelligkeit (20 Hz–20 MHz). Lineare Topologie bedeutet null Schaltartefakte im Ausgang.
• 1 µA Stromauflösung — Der Niedrigstrom-Messmodus über alle vier Kanäle löst bis auf 1 µA für Präzisions-IoT-, Sensor- und Batterieentladungstests auf.
• 8 kSa/s Ausgangsabtastung — Die Anzeige der Spannungs-/Strom-/Leistungs-Wellenform in Echtzeit auf allen Kanälen erfasst transientes Lastverhalten und Einschaltsequenzen.
• 1 ms Programmierzeit-Auflösung — Erzeugen Sie präzise arbiträre Wellenformen mit Listenausgabe für bis zu 512 Gruppen. Integrierte Wellenformvorlagen (Sinus, Rampe, Puls) für eine schnelle Einrichtung.
• Reihen-/Parallel-/Tracking-Modi — Kombination von CH1+CH2 mit nur einem Tastendruck: bis zu 64 V in Reihe oder 6 A parallel ohne externe Verkabelung. Der Tracking-Modus synchronisiert Kanäle automatisch.
• Steuerbare Entladeschaltung — Aktive Entladung zieht den Ausgang bei Deaktivierung schnell auf null. Zur Batterietestung ausschaltbar, um unbeabsichtigte Entladung zu verhindern.
• Konfigurierbare OCP-Reaktion (<3 ms) — Einstellbare Überstromschutzverzögerung von 0–10 Sekunden mit schnellster Reaktion unter 3 ms. Der „Einstellungsänderungs“-Modus verhindert Fehlalarme beim Einschalten.
• 4-Draht-Remote-Sense (alle Kanäle) — Kompensiert Spannungsabfälle in den Messleitungen auf allen vier Kanälen, mit integriertem Sense-Schutz.
• USB, LAN, RS-232, Digital I/O — SCPI-Fernsteuerung, Webbrowser-Schnittstelle und digitaler Trigger-I/O für die Integration automatisierter Tests.

Präzision, die den Unterschied macht

• Vier unabhängige Kanäle (CH1 & CH2: 32 V/3 A, CH3: 15 V/3 A, CH4: 6 V/10 A)
  Versorgen Sie eingebettete Multi-Rail-Designs von einem einzigen Instrument aus – digitale Kerne, analoges Frontend, I/O und Sensorstrom gleichzeitig. Keine externe Verkabelung für Reihen-/Parallelkombinationen erforderlich.
• 1 µA Auflösung über alle Kanäle
  Der Niedrigstrom-Messmodus tastet bis zu 20 mA mit einer Auflösung von 1 µA auf allen vier Kanälen ab – messen Sie die Stromaufnahme im Ruhemodus, Standby-Leckströme und den Verbrauch von IoT-Sensoren direkt vom Netzteil aus.
• 8 kSa/s Wellenform-Erfassung
  Sehen Sie genau, was Ihre Last in Echtzeit tut. Das integrierte Wellenform-Display erfasst Spannungs-, Strom- und Leistungstransienten über alle Kanäle gleichzeitig – kein externes Oszilloskop für die Leistungsverhaltensanalyse erforderlich.

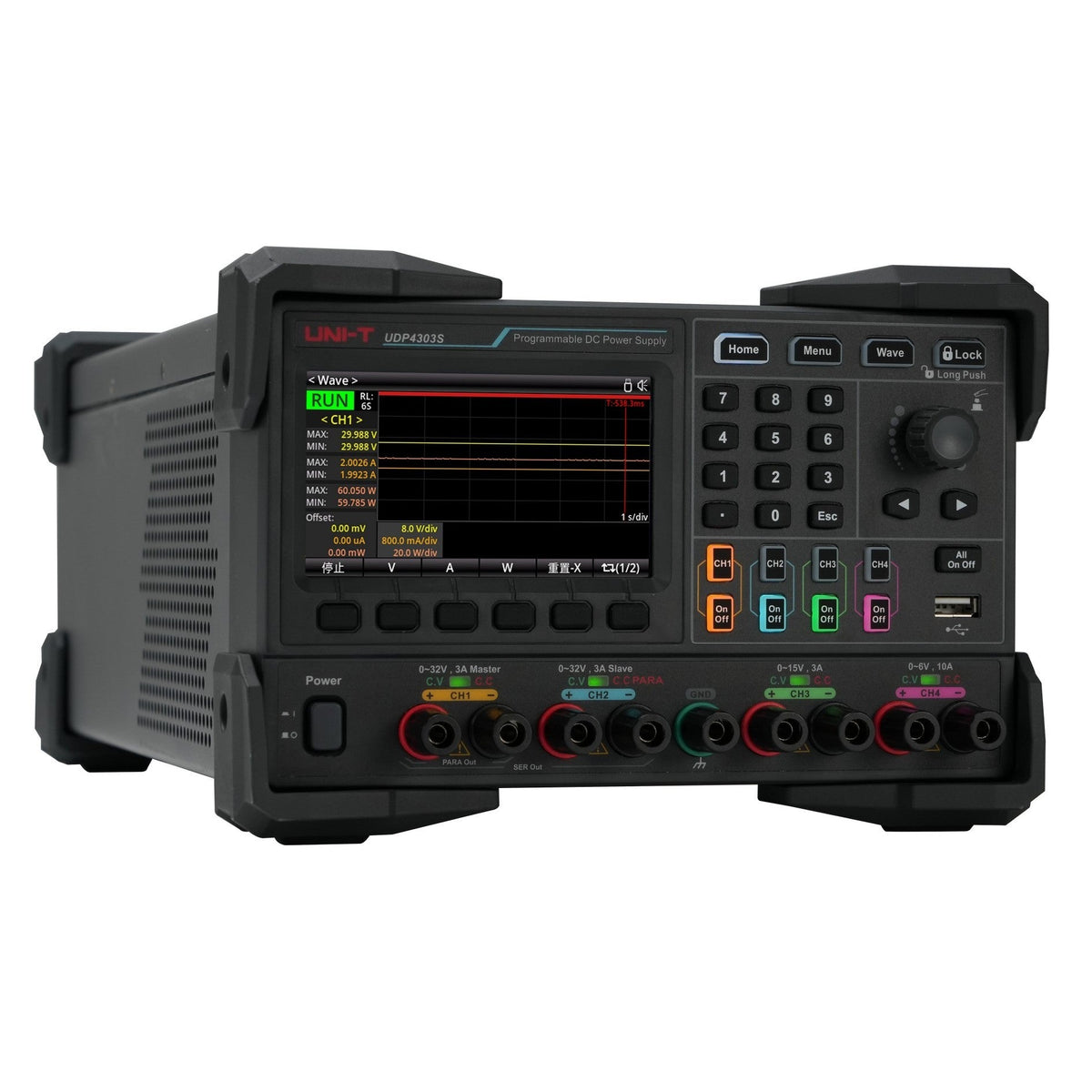

Echtzeit-Ausgangswellenformanzeige

Das UDP4303S bietet einen integrierten Wellenformanalysator für jeden Kanal. Mit 8 kSa/s über alle vier Kanäle können Sie das Spannungs-, Strom- und Leistungsverhalten in Echtzeit beobachten – und Einschaltströme, transiente Lastschritte und Einschaltsequenzen erfassen, ohne ein separates Oszilloskop anschließen zu müssen. Die Wellenformansicht zeigt Min/Max/Offset-Werte und unterstützt eine anpassbare Zeit/Div- und Amplitude/Div-Skalierung für eine detaillierte Analyse.

1 ms arbiträre Wellenform-Programmierung

Programmieren Sie bis zu 512 Spannungs-/Strom-/Zeitgruppen mit einer Verweildauerauflösung von 1 ms – 100-mal feiner als Netzteile der vorherigen Generation. Mit den integrierten Wellenformvorlagen (Sinus, Rampe, Dreieck, Puls und mehr) können Sie komplexe Ausgangsprofile in Sekunden erstellen. Jeder Kanal, einschließlich Reihen- und Parallelmodi, unterstützt die Listenausgabe für automatisierte Testsequenzen, Batterieladesimulationen und Stresstests von Geräten.

Schützen Sie Ihr Prüfobjekt mit konfigurierbarem OCP

Das UDP4303S bietet einen einstellbaren Überstromschutz mit der schnellsten Reaktionszeit von unter 3 ms – schnell genug, um empfindliche Komponenten vor Schäden zu bewahren. Die konfigurierbare OCP-Verzögerung (0–10 Sekunden) verhindert Fehlalarme bei Einschaltstromspitzen. Der Modus „Einstellungsänderung“ erkennt Überstromereignisse erst nach der programmierten Verzögerung, während der „Anyway“-Modus kontinuierlich überwacht. Kombiniert mit OVP und OTP ist jeder Kanal vollständig geschützt.

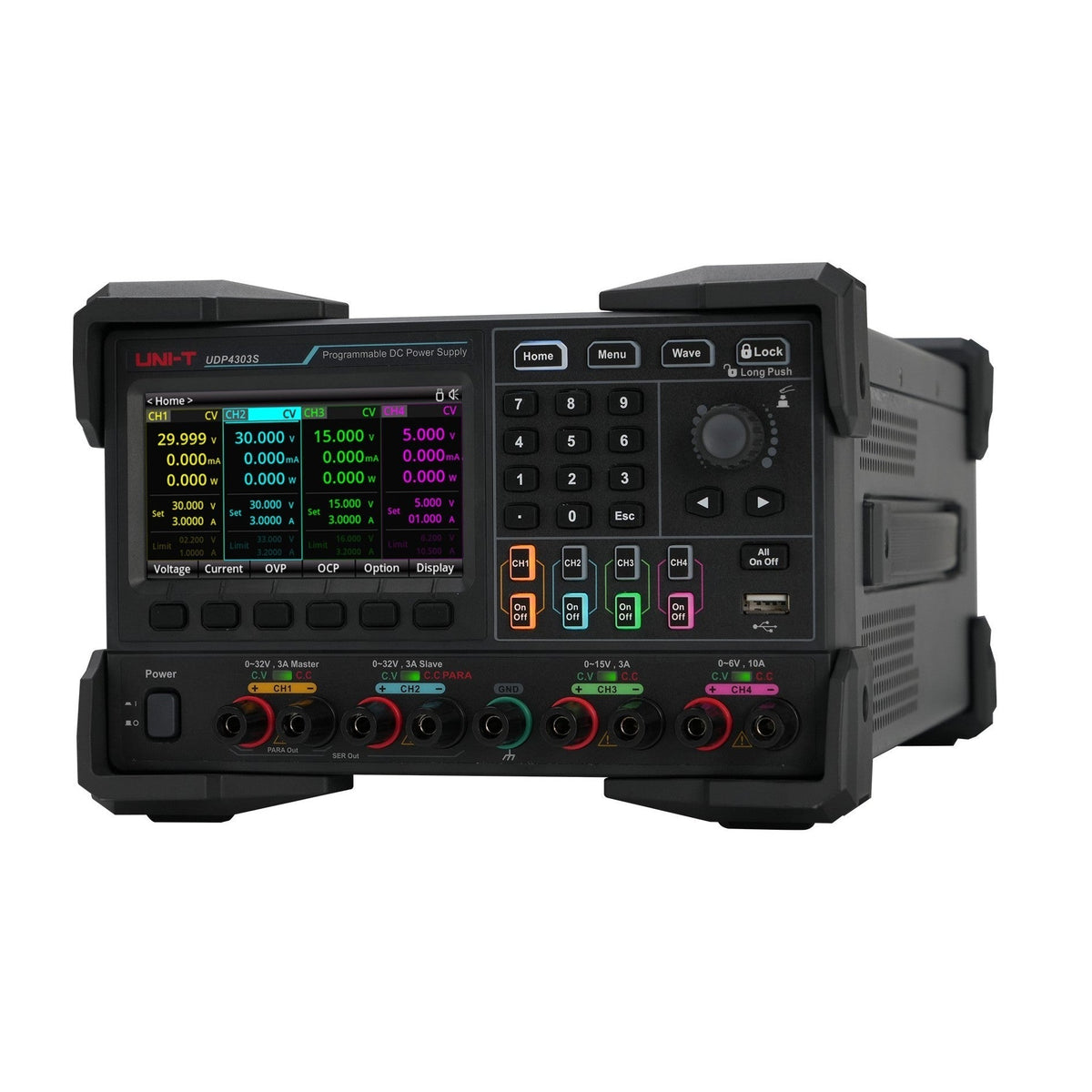

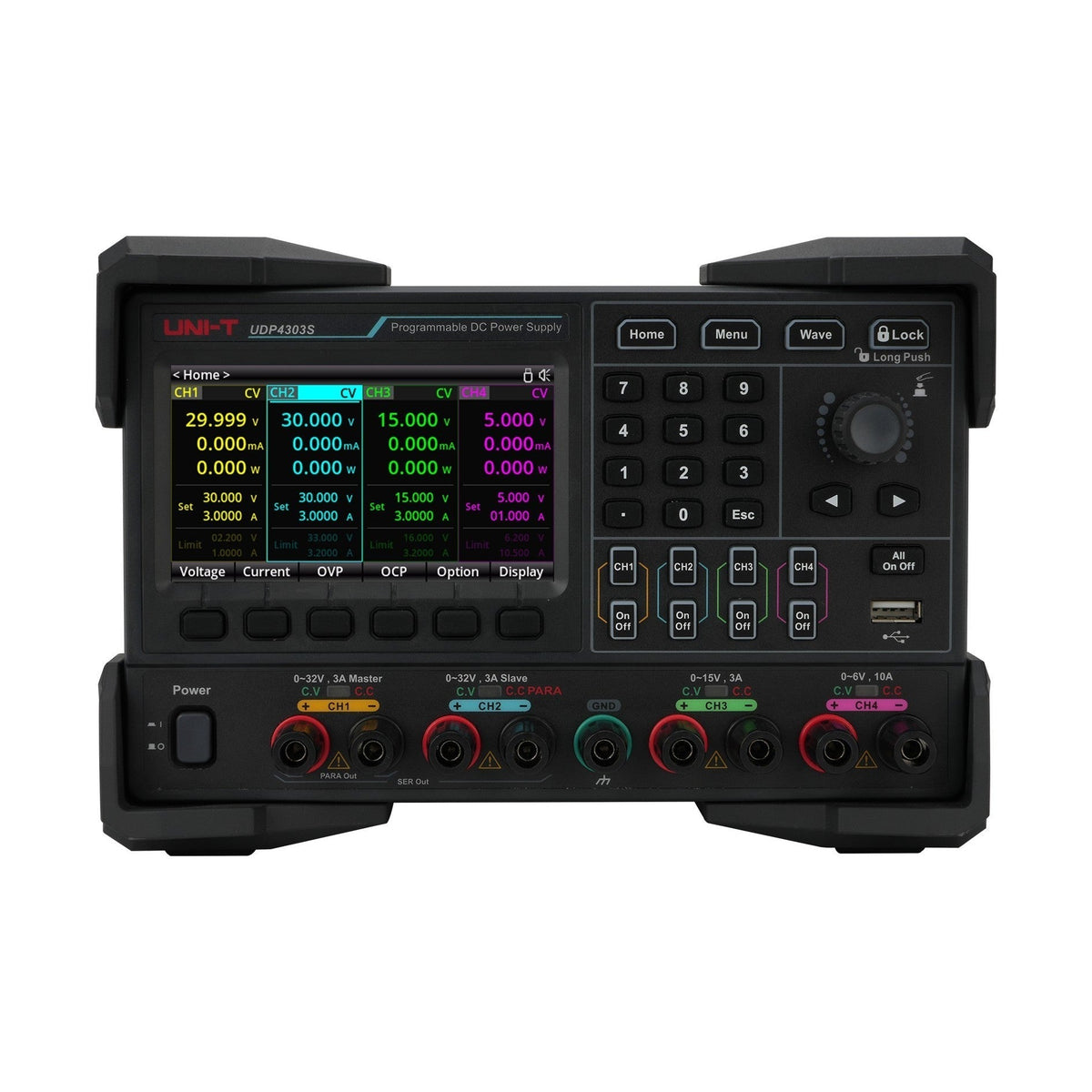

Sechs Anzeigestile

Das 4,3-Zoll-Farb-LCD bietet sechs verschiedene Layouts – von einer 4-Kanal-Übersicht, die Spannung, Strom und Leistung gleichzeitig anzeigt, bis hin zu einer fokussierten Einzelkanalansicht mit großen Ziffern für Lesbarkeit aus der Entfernung. Wählen Sie die Ansicht, die zu Ihrem Arbeitsablauf passt, und wechseln Sie sofort zwischen ihnen.

Reihe & Parallel mit nur einer Berührung

Kombinieren Sie CH1 und CH2 über das Menü auf der Vorderseite – keine externe Verkabelung erforderlich. Der Reihenmodus liefert bis zu 64 V, der Parallelmodus bietet bis zu 6 A, alles mit der gleichen Regelungsleistung und den Schutzfunktionen wie im unabhängigen Betrieb. Das Kanal-Tracking hält CH1 und CH2 automatisch synchron, wenn Sie abgestimmte Ausgänge benötigen.

Steuerbare Entladeschaltung

Wenn Sie einen Kanalausgang ausschalten, entlädt die steuerbare Entladeschaltung den Ausgang schnell auf null – was verhindert, dass Restspannung empfindliche Prüfobjekte erreicht. Schalten Sie beim Batterietest die Entladeschaltung aus, damit das Netzteil die Batterie nicht entlädt, wenn der Ausgang deaktiviert ist. Diese Flexibilität macht das UDP4303S gleichermaßen für die Entwicklung stromversorgter Schaltungen als auch für die Batteriekennzeichnung geeignet.

Vollkanal-Fernmessung (Remote Sense) mit Schutz

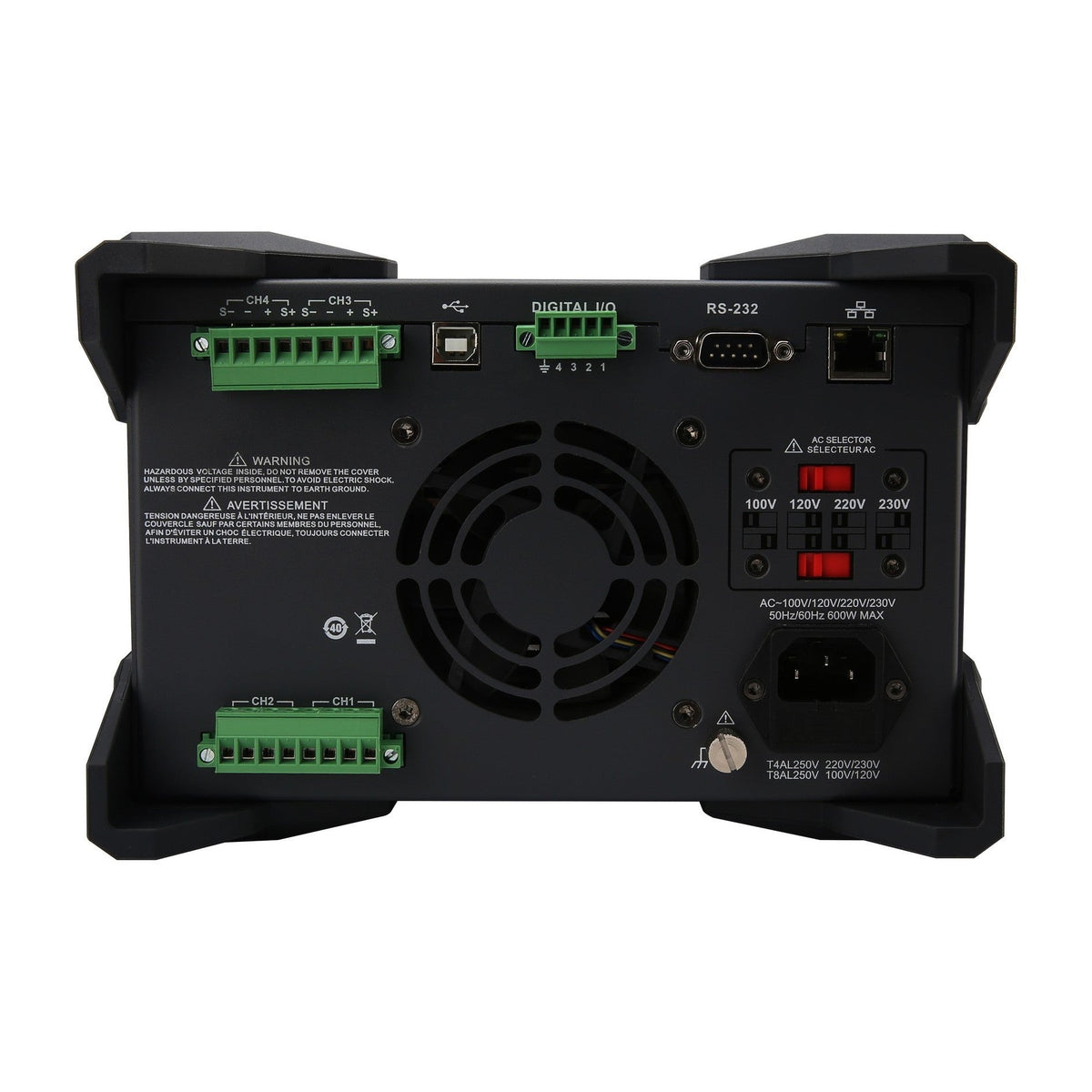

Alle vier Kanäle unterstützen 4-Draht-Fernmessung über Anschlüsse auf der Rückseite, um Spannungsabfälle in den Messleitungen zu kompensieren und sicherzustellen, dass das Prüfobjekt exakt die programmierte Spannung erhält. Im Gegensatz zu Konkurrenzgeräten verfügt das UDP4303S über einen Schutz der Messleitungen auf allen Kanälen – Schutz gegen Verpolung und Überspannung am Messanschluss.

Vollständiges Datenmanagement

Der integrierte Rekorder erfasst Spannungs-, Strom- und Leistungsdaten aller Kanäle (einschließlich Reihen- und Parallelmodi) auf einem USB-Stick. Speichern Sie bis zu 10 Statusdateien, 10 Listendateien und 10 Verzögerungsdateien lokal, zuzüglich 5 Schnellzugriffs-Presets für Ihre häufigsten Konfigurationen. Exportieren Sie alles via USB zur Analyse auf Ihrem PC.

Vollständige Kanalisolierung

Anwendungen

Analog- & Mixed-Signal-Entwicklung

Linearer Ausgang mit weniger als 350 µVrms Restwelligkeit für Operationsverstärkerschaltungen, präzise ADC/DAC-Tests und die Entwicklung rauscharmer Signalketten. Vier isolierte Kanäle versorgen Multi-Rail-Designs von einem Instrument aus – digitale Kerne, analoges Frontend, I/O und Sensorschienen gleichzeitig.

IoT- & Batterieentladungsanalyse

1 µA Stromauflösung auf allen Kanälen misst den Verbrauch im Ruhemodus, Standby-Leckströme und Übergänge im aktiven Modus. 8 kSa/s Abtastung erfasst schnelle Stromspitzen beim Aufwachen. Die steuerbare Entladeschaltung verhindert eine unbeabsichtigte Batterieentladung während der Charakterisierung.

Prototyping eingebetteter Systeme

Unabhängige isolierte Kanäle bieten separate Stromschienen mit 1 ms Programmierauflösung für Einschaltsequenztests. Die 8 kSa/s Wellenformüberwachung zeigt transiente Stromanforderungen in Echtzeit während des Bootvorgangs und bei betriebszustandsänderungen.

Automatisierte Produktionstests

SCPI über USB/LAN/RS-232 lässt sich in automatisierte Testsysteme integrieren. Die 512-Gruppen-Listenausgabe mit 1 ms Taktung führt komplexe Testprofile aus. Digitale I/O-Trigger-Ein-/Ausgänge koordinieren mit externen Geräten. Der Webserver ermöglicht Fernüberwachung.

Spezifikationen

Optionen & Zubehör

Im Lieferumfang enthalten:

• Netzkabel
• Download-Anleitung (Englisch)
• Sicherheitshandbuch in mehreren Sprachen
• Kalibrierungsbericht (COC)

Häufig gestellte Fragen (FAQ)

Warum ein lineares Netzteil statt eines Schaltnetzteils wählen?

Lineare Netzteile produzieren grundlegend saubereren Ausgang – keine Schaltfrequenzharmonischen, keine EMI und eine deutlich geringere Restwelligkeit. Für Präzisionsanalogschaltungen, empfindliche Sensoren, Audioanwendungen und jede Messung, bei der es auf µV-Rauschen ankommt, ist der Unterschied messbar. Der Kompromiss ist ein geringerer Wirkungsgrad und mehr Wärme, aber für die Laborstromversorgung bei diesen Leistungsstufen ist das normalerweise akzeptabel.

Wie schneidet die 8 kSa/s Abtastung im Vergleich zu anderen Labornetzteilen ab?

Die meisten Labornetzteile tasten mit 4 Sa/s oder weniger ab – Sie sehen gemittelte Messwerte ohne Sicht auf Transienten. Mit 8 kSa/s über alle vier Kanäle erfasst das UDP4303S schnelle Stromspitzen, Einschaltvorgänge und Lasttransienten in Echtzeit auf dem integrierten Display. Dies ist 2.000-mal schneller als Netzteile der vorherigen Generation und macht bei vielen Aufgaben der Leistungscharakterisierung ein externes Oszilloskop überflüssig.

Kann ich das UDP4303S für Batterieentladungstests verwenden?

Ja – dies ist eine seiner stärksten Anwendungen. Die 1 µA Stromauflösung auf allen Kanälen erfasst den Verbrauch im Ruhemodus präzise. Die steuerbare Entladeschaltung ist der Schlüssel: Schalten Sie sie bei Batterietests aus, damit das Netzteil die Batterie nicht entlädt, wenn der Ausgang deaktiviert ist. Die 8 kSa/s Abtastung erfasst schnelle Aufwach-Transienten, die langsamer arbeitende Netzteile komplett verpassen.

Welche Schnittstellen unterstützt das UDP4303S zur Fernsteuerung?

USB-Geräteanschluss, LAN (mit integriertem Webserver), RS-232 und ein 4-zeiliger digitaler I/O-Port für Trigger-Ein-/Ausgang. Alle Schnittstellen unterstützen SCPI-Befehle. Der Webserver bietet browserbasierte Steuerung von jedem Gerät in Ihrem Netzwerk aus, ohne dass eine dedizierte Software installiert werden muss.

Was ist im Lieferumfang des UDP4303S enthalten?

Das UDP4303S wird mit dem Instrument, Netzkabel, USB-Datenkabel, 5-Pin-Stecker (3,81 mm), zwei 8-Pin-Steckern (5,08 mm) und einem Werkskalibrierungsbericht geliefert. Versand durch autorisierten US-Händler.
