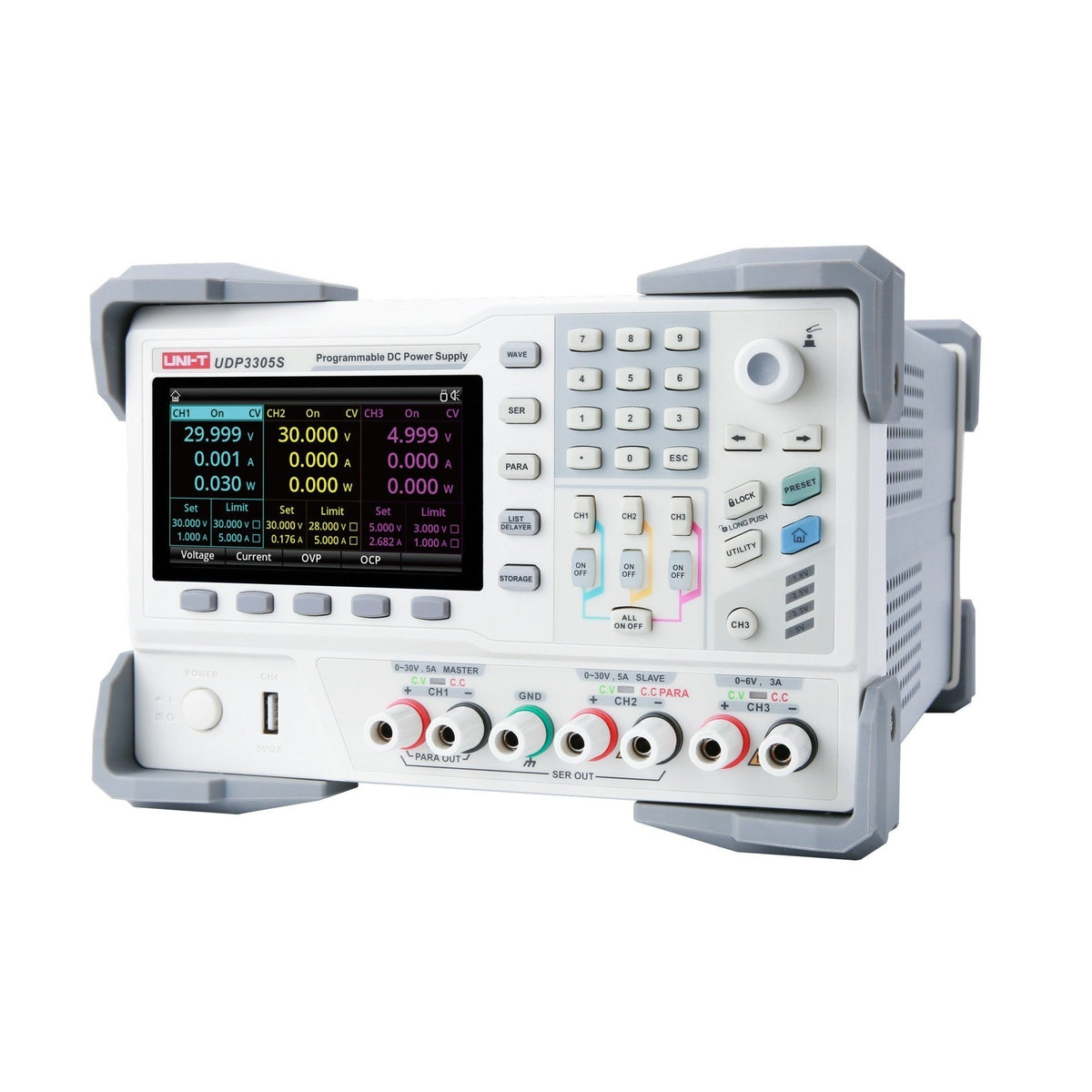

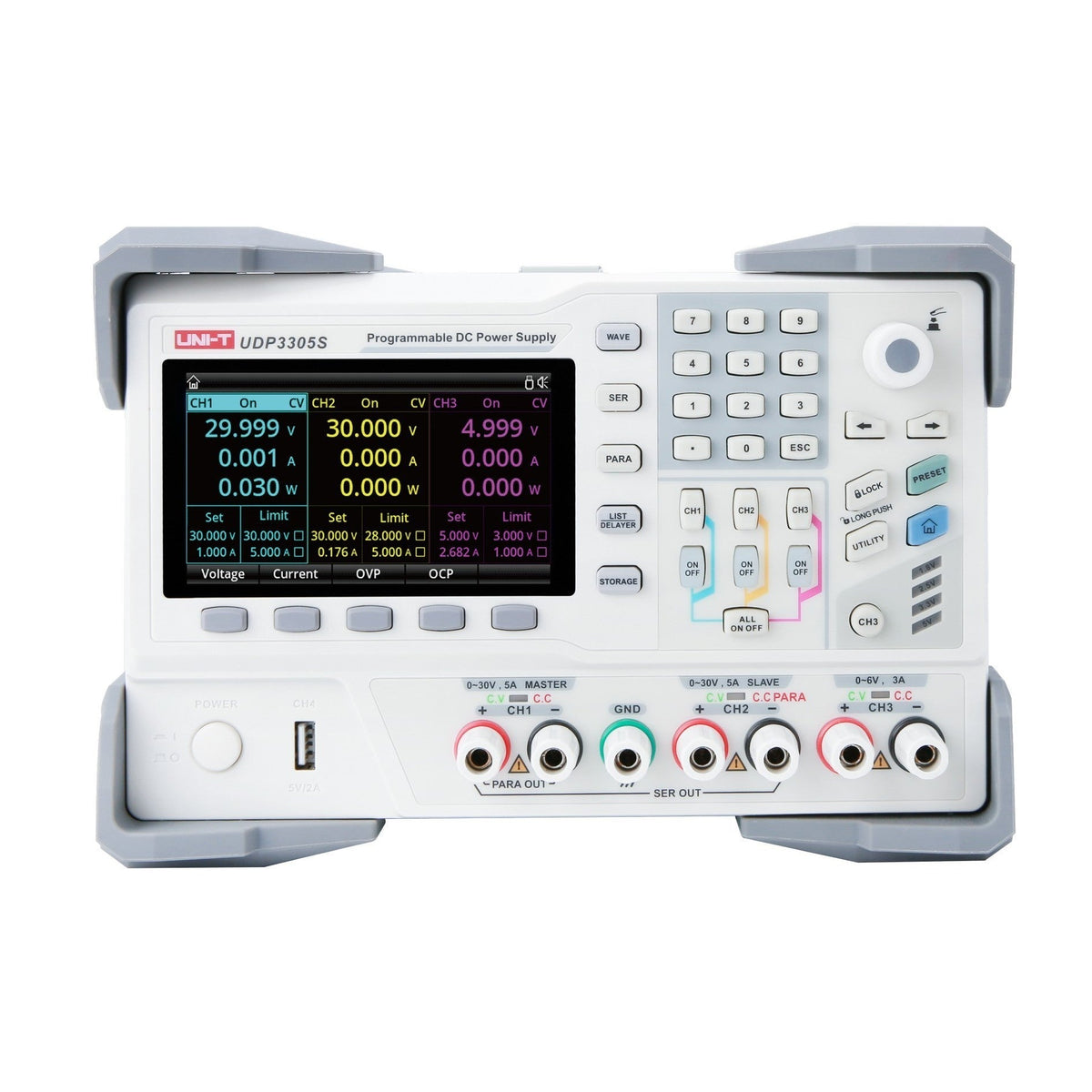

Das UNI-T UDP3305S ist ein programmierbares, lineares 4-Kanal-DC-Netzgerät mit einer Einstellauflösung von 1 mV / 1 mA, 328 W Gesamtausgangsleistung und Konnektivität in Automatisierungsqualität.

Für Embedded-Prototyping, Sensorcharakterisierung, die Integration in automatisierte Tests und F&E-Workflows, bei denen es auf eine Sollwertgenauigkeit von 1 mV ankommt, ist die Performance-Serie die Zielkonfiguration der UDP3000S-Plattform. Das 4,3-Zoll-TFT-Display stellt Spannungs-, Strom- und Leistungskurven für alle konfigurierten Kanäle in Echtzeit dar – transientes Lastverhalten, Einschaltströme und Power-up-Sequenzen sind direkt am Netzgerät sichtbar, sodass für die routinemäßige Beobachtung des Leistungsverhaltens kein Oszilloskop erforderlich ist.

USB-Host, LAN, RS-232 und Digital-I/O. CH1 und CH2 liefern unabhängig voneinander 0–30 V bei bis zu 5 A oder in einer per Software geschalteten Reihenschaltung (bis zu 60 V) bzw. Parallelschaltung (bis zu 10 A) ohne externe Verdrahtung. CH3 bietet einen Logikpegel-Kanal mit 0–6 V / 3 A. Die lineare Topologie hält die Ausgangsrestwelligkeit unter 350 µVrms (5 Hz–1 MHz) – sauber genug für die Erregung von Sensorbrücken, ADC-Referenzschienen und alle Arbeiten, bei denen Artefakte von Schaltnetzteilen das Messbudget belasten würden.

Über den gesamten Lifecycle: Design. Debug. Deploy.™

Über den gesamten Lebenszyklus von Design, Fehlersuche und Bereitstellung: Design. Vier isolierte Kanäle in linearer Topologie mit geringer Restwelligkeit setzen die Bias- und Versorgungsspannungen, die Analog- und Sensordesigns vom ersten Prototyp an benötigen. Debug. 1 mV / 1 mA Einstellauflösung sowie Reihen-, Parallel- und Tracking-Modi charakterisieren das Verhalten von DUTs mit mehreren Versorgungsspannungen unter Last. Deploy. SCPI über USB und LAN mit Websteuerung ermöglichen die Charakterisierung in der Produktion, ohne dass das Bedienfeld des Netzgeräts verlassen werden muss. Erschwinglichkeit trifft auf Präzision – designen, debuggen, bereitstellen.

• 1 mV / 1 mA Einstellauflösung für alle Kanäle – 5-stellige Spannungs- / 4-stellige Stromanzeige. Der angezeigte Wert ist der tatsächlich programmierte Wert, keine gerundete Annäherung. 10-mal feinere Spannungsauflösung als bei der UDP3305S-E Education-Variante derselben Performance-Serie-Plattform.
• 4 vollständig isolierte Kanäle (328 W insgesamt) – CH1 & CH2: 0–30 V/5 A unabhängig; CH3: 0–6 V/3 A Logikpegel; CH4: 5 V/2 A USB-Ladeausgang. Die Kanalmassen sind isoliert – verbinden Sie diese dort, wo Sie sie benötigen, und lassen Sie sie potenzialfrei, wo der Test dies erfordert.
• Reihen- und Parallelschaltung per Tastendruck – Softwaregesteuerte Kombination von CH1 + CH2: bis zu 60 V in Reihe oder 10 A parallel ohne externe Verdrahtung zwischen den Klemmen. Keine Überbrückungskabel, keine Kurzschlussbügel, kein Risiko einer Fehlverdrahtung.
• Lineare Topologie, < 350 µVrms Restwelligkeit – Lineare Regelung durch Längstransistoren, kein Schaltwandler. Die Ausgangsrestwelligkeit bleibt unter 350 µVrms (5 Hz–1 MHz) und 2 mVss Spitze-Spitze. Die Netz- und Lastregelung liegt innerhalb von 0,01 % + 2 mV.
• 4,3-Zoll-TFT mit Echtzeit-Wellenformanzeige – Zeichnet Spannungs-, Strom- und Leistungskurven über alle konfigurierten Kanäle gleichzeitig auf. Einschaltströme, transiente Schritte und Power-up-Sequenzen sind direkt am Netzgerät sichtbar.
• Listen-Ausgabe und Verzögerungsfunktionen – Programmierbare Spannungs-/Stromverläufe mit integrierten Vorlagen (Sinus, Rampe, Puls). 10 Listenprofile + 10 Verzögerungsdateien + 5 voreingestellte Konfigurationen.
• SCPI über LAN, RS-232, USB-Host + Webserver-Browsersteuerung – Volle Automatisierung sowie treiberlose Steuerung über eine Webseite von jedem Laptop im selben Subnetz aus.
• Externer Trigger über Digital-I/O – Hardware-Eingangs-/Ausgangs-Triggerleitungen für die zeitliche Koordinierung zwischen Instrumenten über Software-Schleifen hinaus.
• OVP / OCP / OTP mit konfigurierbarem Monitor – Kanalspezifischer Schutz mit frei definierbarer Triggerbedingung (V/I/P-Grenzwerte, ODER-Logik) und wählbarer Reaktion (Ausgang aus, Summer, beides). Spannungs-/Strombegrenzung für geschützten Betrieb. Tastatursperre verhindert versehentliche Neukonfiguration.

Detaillierte Funktionen

1 mV / 1 mA Einstellauflösung

1 mV Spannungs- und 1 mA Stromeinstellauflösung über alle vier Kanäle – fein genug, um einen Operationsverstärker-Prüfstand exakt am Schwellenwert vorzuspannen, eine präzise Ladeschlussspannung für Akkus einzustellen oder die Stromaufnahme im Ruhemodus eines IoT-Sensors zu charakterisieren, ohne auf ein separates Source-Meter zurückgreifen zu müssen. Die 5-stellige Spannungs- / 4-stellige Stromanzeige entspricht durchgehend der Einstellauflösung, sodass der angezeigte Wert der tatsächlich programmierte Wert ist und keine gerundete Annäherung.

Lineare Topologie < 350 µVrms Ausgangsrestwelligkeit

Lineare Regelung statt Schaltwandler – die Ausgangsrestwelligkeit bleibt unter 350 µVrms (5 Hz–1 MHz) und 2 mVss Spitze-Spitze. Die Netz- und Lastregelung liegt innerhalb von 0,01 % + 2 mV. Für rauscharme analoge Arbeiten, die Erregung von Sensorbrücken, ADC-Referenzschienen und jede Messung, die nahe am Grundrauschen arbeitet, ist die lineare Topologie der entscheidende Unterschied zwischen einem sauberen Signal und dem Jagen nach Artefakten der Stromversorgung. Das transiente Ansprechverhalten von unter 50 µs bewältigt reale Lastsprünge; die Befehlsverarbeitungszeit von 10 ms hält automatisierte Sweeps reaktionsfähig.

Echtzeit-Wellenformanzeige für Spannung / Strom / Leistung

Das 4,3-Zoll-TFT-LCD zeichnet Spannungs-, Strom- und Leistungskurven in Echtzeit für alle konfigurierten Kanäle gleichzeitig auf. Einschaltvorgänge, Lastsprünge und transiente Power-up-Ereignisse sind direkt auf dem Display des Netzgeräts sichtbar; für die routinemäßige Beobachtung des Leistungsverhaltens ist kein Oszilloskop erforderlich. Soll-/Grenzwert-Werte für Spannung, Strom, OVP und OCP erscheinen neben den Live-Messwerten, sodass Konfiguration und tatsächlicher Ausgang auf einem Bildschirm sichtbar bleiben.

Listen-Ausgabe und Verzögerungsfunktionen

Die Listenfunktion erzeugt programmierbare Spannungs- und Stromverläufe mit bis zu 10 gespeicherten Listenprofilen pro Netzgerät. Integrierte Vorlagen (Sinus, Rampe, Puls) beschleunigen die Einrichtung; der Editor ermöglicht es, Wellenformpunkte, Halteintervalle, Spannungs-/Stromgrenzen und Inversionen frei zu definieren. Die Verzögerungsfunktion (Delayer) ermöglicht programmierbare Ein-/Ausschaltsequenzen – nützlich für Zuverlässigkeitstests beim Ein-/Ausschalten, sequenziertes Hochfahren von Versorgungsleitungen und Stresszyklen. 10 Verzögerungsdateien plus 5 voreingestellte Konfigurationen machen häufig genutzte Setups per Tastendruck verfügbar.

Externer Trigger über Digital-I/O

Der Digital-I/O-Port an der Rückseite unterstützt den Eingangs-Trigger-Modus (externe Systeme steuern das Netzgerät fern – Ausgänge umschalten, durch Listenschritte vorrücken, Kanäle wechseln) und den Ausgangs-Trigger-Modus (das Netzgerät liefert Trigger-Impulse und Status-Flags, um andere Instrumente in einem koordinierten Test-Setup anzusteuern). Fallende/steigende Flankentriggerung und wählbare Reaktion (Ausgang umschalten, Ausgang ein, Ausgang aus) decken die gängigen Automatisierungsmuster direkt ohne zusätzlichen Sequenzer ab.

SCPI über LAN, RS-232, USB – und Webserver-Browsersteuerung

Die SCPI-Befehlssteuerung läuft über LAN, RS-232 und USB-Host. Der integrierte Webserver fügt eine browserbasierte Fernsteuerung hinzu: Jeder Laptop oder jede Workstation im selben Subnetz bedient das Frontpanel über eine Webseite – keine Treiberinstallation, keine Applikation. Kombiniert mit der mitgelieferten PC-Software fügt sich das UDP3305S in bestehende automatisierte Testumgebungen ein und dient für Remote-Bench-Szenarien, bei denen das im Rack montierte Netzgerät physisch nicht zugänglich ist. Digital-I/O bietet Hardware-Triggerleitungen für eine präzisere zeitliche Abstimmung als reine Software-Schleifen.

OVP / OCP / OTP mit konfigurierbaren Monitor-Bedingungen

Kanalspezifischer Überspannungsschutz (OVP), Überstromschutz (OCP) und Übertemperaturschutz (OTP) schützen das Testobjekt. Die Monitor-Funktion erlaubt die freie Konfiguration der Schutz-Triggerbedingung (V-Obergrenze, I-Obergrenze, P-Obergrenze, mit logischer ODER-Verknüpfung) und der Reaktion – Ausgang aus, Warnsummer oder beides. Spannungs- und Strombegrenzungsfunktionen decken den einstellbaren Bereich für geschützte Labore oder durch Bediener überwachte Konfigurationen ab. Die Tastatursperre verhindert eine versehentliche Neukonfiguration während eines unbeaufsichtigten Laufs.

Intelligente Lüftersteuerung und Kanaltrennung

Die Lüftergeschwindigkeit passt sich automatisch der Innentemperatur an, wodurch das Geräusch bei geringer Last niedrig gehalten wird und erst hochfährt, wenn das Gehäuse den Luftstrom benötigt. Alle vier Kanäle sind vollständig voneinander isoliert – verbinden Sie die Massen dort, wo Sie sie benötigen, und lassen Sie sie potenzialfrei, wenn der Test dies erfordert. Die Reihen- und Parallelmodi für CH1+CH2 per Tastendruck nutzen eine softwaregesteuerte Kombination; keine externe Verdrahtung zwischen den Klemmen erforderlich.

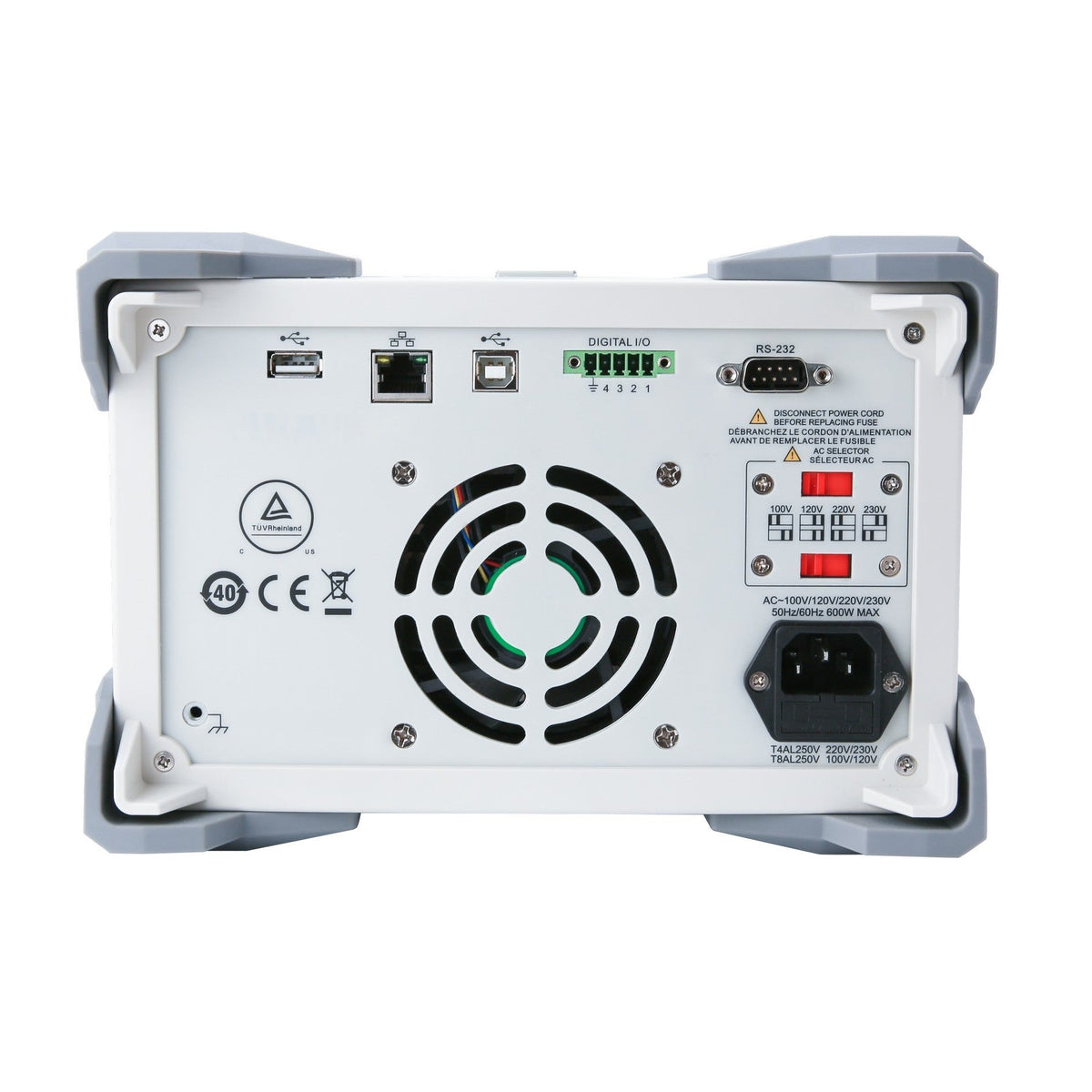

Rückseite des UDP3305S – Datenschnittstellen, AC-Eingang, Lüfterauslass, Schutzerde

Anwendungen

F&E-Engineering

Programmierbares Netzgerät mit Präzisionsauflösung für Embedded-Prototyping, Sensorcharakterisierung und Analogschaltungsentwicklung – 1 mV Auflösung und < 350 µVrms Restwelligkeit halten das Netzgerät aus dem Rauschbudget heraus.

• Strommessung im Schlafmodus von IoT-Sensoren (1 mA Auflösung am Netzgerät, kein externer Shunt erforderlich)
• Bias-Punkt-Sweeps für Operationsverstärker / Instrumentenverstärker mit 1 mV-Schrittweite
• Eingebettete Designs mit mehreren Versorgungsspannungen – Digitalkern (CH3 Logikpegel), analoges Frontend, I/O und Sensorstromversorgung gleichzeitig aus einem Gehäuse
• Emulation von Akku-Ladekurven über Listen-Ausgabe, mit Delayer für Zuverlässigkeitsläufe bei Stromzyklen

Testlabor / Beratung

Mehrkanal-Netzgerät in Automatisierungsqualität für vertragliche Testlabore und Ingenieurbüros – SCPI über LAN/RS-232/USB plus Webserver-Browsersteuerung bedeutet Integration mit jedem Automatisierungs-Framework, das im Labor läuft.

• Direkter Ersatz für alternde programmierbare lineare Netzteile in bestehenden Teststationen
• Webserver-Browsersteuerung für Remote-Bench-Zugriff ohne Treiberinstallation
• 5 voreingestellte Konfigurationen + 10 Listenprofile + 10 Verzögerungsprogramme decken gespeicherte Sequenzen für häufige Testrotationen ab
• Digital-I/O-Hardware-Trigger für präzises zeitliches Timing zwischen Instrumenten

Leistungselektronik-Engineering

Die lineare Topologie eliminiert die Störfaktoren von Schaltnetzteilen bei der Charakterisierung analoger Niederspannungsschienen, Sensor-Frontends und Hilfsversorgungen für Gate-Treiber in leistungselektronischen Designs – in Kombination mit der Wellenformanzeige ist das transiente Verhalten ohne separates Oszilloskop sichtbar.

• Emulation von Hilfsspannungsversorgungen (Bias-Versorgung für Gate-Treiber, Vcc für Messverstärker, ADC-Referenz)
• Echtzeit-Wellenformanzeige erfasst Einschalt- und transiente Ereignisse direkt am Netzgerät
• Reihenmodus von CH1+CH2 liefert bis zu 60 V für analoge Arbeiten mit höherer Bias-Spannung
• OVP/OCP mit konfigurierbarem Monitor schützt das DUT während automatisierter Sweeps

Spezifikationen

Optionen & Zubehör

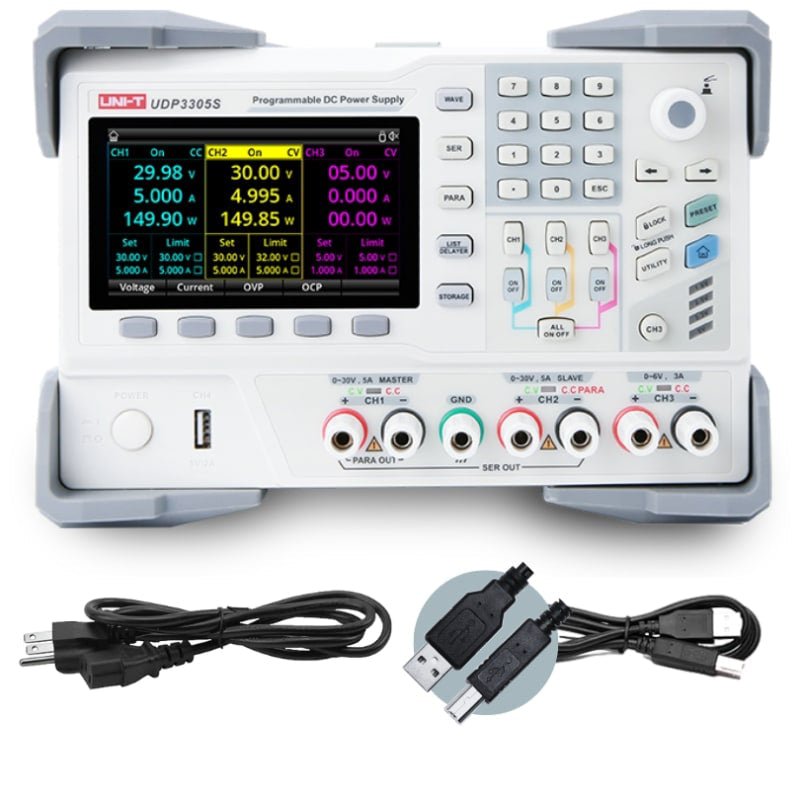

Im Lieferumfang

• UDP3305S
• Netzkabel (passend für das Bestimmungsland)
• USB-Datenkabel
• Kurzanleitung

Optional

• Messleitungen mit Krokodilklemmen (Ersatz / zusätzlich)
• Rack-Montage-Kit (falls für den Einsatzort relevant)

Häufig gestellte Fragen (FAQ)

Was ist der Unterschied zwischen dem UDP3305S und dem UDP3305S-E?

Es handelt sich um dieselbe Hardware-Plattform – dasselbe 4-Kanal-Gehäuse, dieselben 328 W Nennleistung, dieselbe Reihen-/Parallelschaltung per Tastendruck, dasselbe SCPI über LAN/RS-232/USB-Host, dieselbe Webserver-Browsersteuerung, derselbe OVP/OCP/OTP-Schutz, dieselbe Echtzeit-Wellenformanzeige. Der Unterschied liegt in der Einstellauflösung der Spannung: Das UDP3305S bietet 1 mV Auflösung; das UDP3305S-E bietet 10 mV. Für Embedded-Prototyping, Sensorcharakterisierung und analoge Arbeiten, bei denen die Genauigkeit des Sollwerts Teil des Messbudgets ist, ist die Performance-Klasse UDP3305S das Ziel. Für Lehrlabore, Mehrplatz-Bereitstellungen und F&E-Arbeitsplätze, an denen eine Auflösung von 10 mV ausreicht, ist das UDP3305S-E dieselbe Hardware bei 10 mV Auflösung (die Education-Variante der Performance-Serie).

Ist der USB-Anschluss an der Vorderseite eine Datenschnittstelle?

Nein – der USB-A-Anschluss an der Vorderseite (CH4) ist ein fest konfiguriert 5 V / 2 A USB-Ladeausgang zur direkten Stromversorgung von Prüfobjekten. Er ist keine Datenschnittstelle. Die Datenschnittstellen befinden sich an der Rückseite: USB-Host (Daten), LAN, RS-232 und Digital-I/O.
