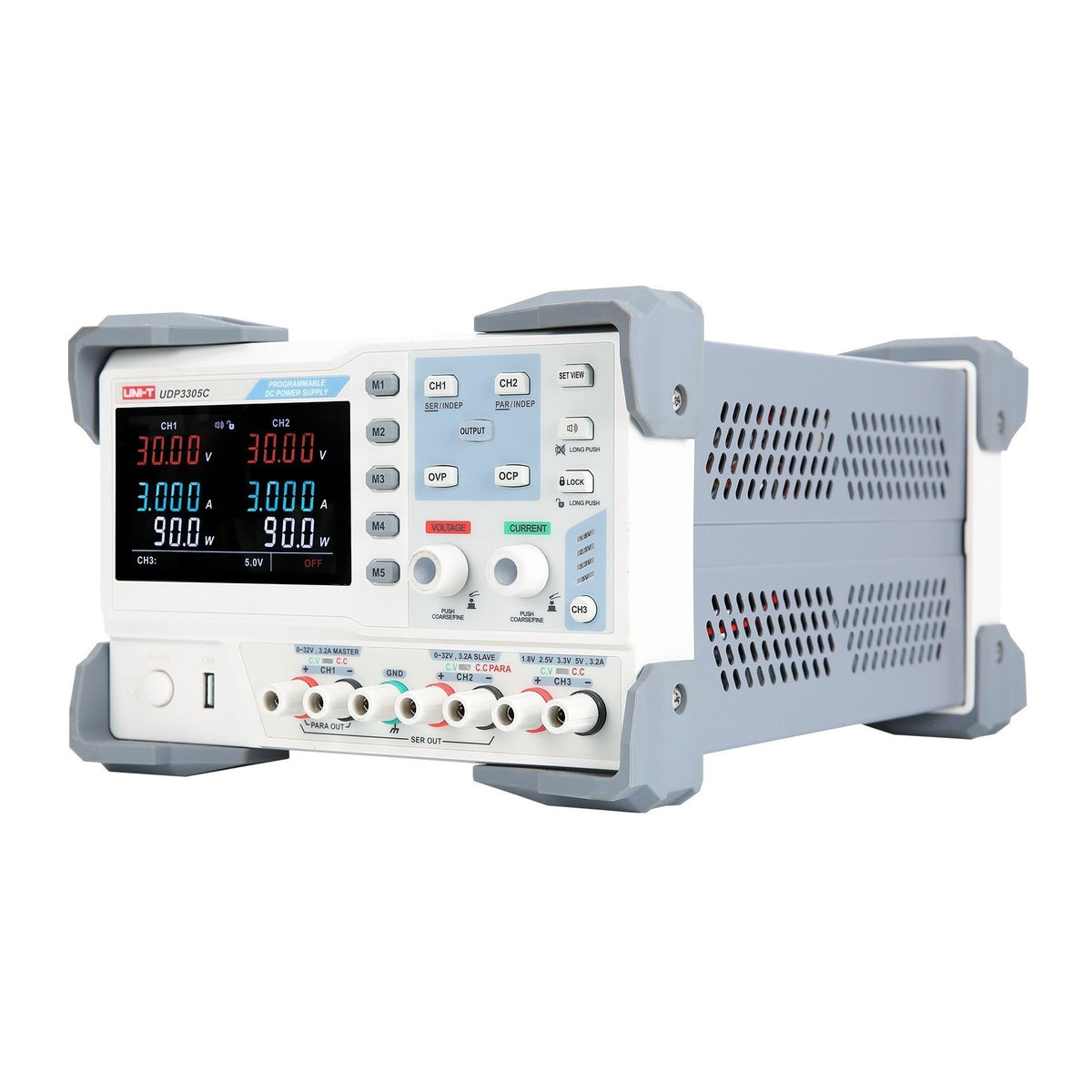

Das UDP3305C ist das leistungsstärkere Schwestermodell des UDP3303C und bietet die gleiche drei-kanalige, SCPI-programmierbare Linear-Plattform, wobei CH1 und CH2 für Laborumgebungen, die 5 A auf einer Schiene ohne Verzicht auf eine saubere lineare Ausgangsspannung benötigen, auf 0–30 V bei 0–5 A erweitert wurden.

Die Gesamtausgangsleistung beträgt 315 W; CH3 lässt sich für die Stromversorgung digitaler Subsysteme durch 1,8 V / 2,5 V / 3,3 V / 5 V bei 3,2 A schalten. Die lineare Regelung hält das Ausgangsrauschen unter 1 mVrms.

CH1 und CH2 lassen sich in Reihe für bis zu 60 V oder parallel für bis zu 10 A kombinieren – nützlich, wenn die Arbeitslast gelegentlich über das hinausgeht, was eine einzelne 5-A-Schiene liefern kann. Dank SCPI über USB-Device oder RS-232 kann das Netzgerät in automatisierte Prüfstände integriert werden und bietet denselben Steuerungsumfang wie das UDP3303C; fünf voreingestellte Speichergruppen (M1–M5) und ein digitales I/O-Hardware-Pin-Paar für EIN/AUS runden das programmierbare Workflow-Set ab. Für F&E-Laborarbeiten mit höherem Leistungsbedarf, Charakterisierungsmessungen in kleinen Teams und industrielle Wartungsarbeitsplätze, an denen 5 A bei einer programmierbaren linearen Spannungsquelle sinnvoll sind, ist das UDP3305C die richtige Wahl innerhalb der UDP3000C-Familie.

• Drei Kanäle, 315 W gesamt – SCPI-programmierbar – CH1 und CH2: 0–30 V / 0–5 A einstellbar. CH3: schaltbar 1,8 V / 2,5 V / 3,3 V / 5 V bei 3,2 A. SCPI-Steuerung über USB-Device oder RS-232.
• 5 A pro einstellbarem Kanal – Spielraum für leistungsstärkere Lasten, bei denen das UDP3303C an seine Grenzen stößt: kleine Motoren, Sender-Frontends, LED-Ansteuerungen mit höherem Strombedarf, 10-A-Lasten im Parallelbetrieb.
• CH1+CH2 Parallelmodus bis 10 A – Die softwaregesteuerte Parallelschaltung liefert bis zu 10 A an einem einzigen Ausgang, ohne dass eine externe Verdrahtung zwischen den Kanalanschlüssen erforderlich ist. Keine Jumper-Kabel, keine Kurzschlussbrücken.
• CH3 Logikschienen-Wähler – Über eine einzige Taste an der Vorderseite kann CH3 durch 1,8 V / 2,5 V / 3,3 V / 5 V bei 3,2 A geschaltet werden. CMOS, Mikrocontroller-Kerne, klassische TTL, USB-Klasse – alles abgedeckt, ohne CH1/CH2 zu belegen.
• Lineare Topologie, ≤1 mVrms Restwelligkeit – Die Lastregelung liegt bei ≤0,01 % + 3 mV bei Strömen ≤3 A und bei ≤0,02 % + 5 mV über 3 A. Die leicht gelockerte Spezifikation bei höheren Strömen spiegelt das Verhalten der Pass-Elemente wider, nicht eine Soft-Abschaltung.
• Programmiergenauigkeit ≤0,1 % + 30 mV – Spannungs-Programmiergenauigkeit ≤0,1 % + 30 mV; Strom-Programmiergenauigkeit ≤0,5 % + 2 mA über den gesamten 5-A-Bereich.
• 10 mV / 1 mA Auflösung – Vierstellige Spannungs- und Stromanzeige pro Kanal auf EBTN-LCD.
• Serienmodus bis 60 V – Eine Taste an der Vorderseite kombiniert CH1+CH2 in Reihe für bis zu 60 V Ausgangsspannung. SCPI ermöglicht denselben Modus für die Integration in automatisierte Tests.
• OVP / OCP / OTP-Schutz – Konfigurierbare Schwellenwerte pro Kanal sowie Übertemperaturabschaltung und Tastatursperre.
• Fünf voreingestellte Speichergruppen – M1–M5 speichern vollständige Gerätezustände für eine schnelle Einrichtung am Arbeitsplatz. Der Speicher beim Ausschalten stellt die letzten Einstellungen beim Einschalten wieder her.
• Frontseitiger 5 V/2 A USB-Ladeanschluss (CH4) – Unabhängiger 5 V/2 A USB-A Ladeausgang. Nur Ladeausgang – die Datenschnittstellen (USB-Device und RS-232) befinden sich an der Rückseite.

Detaillierte Funktionen

5 Ampere pro Kanal – Ein echtes Arbeitstier für das Labor

Das UDP3305C ist das Netzgerät, zu dem Sie greifen, wenn die 3 A des UDP3303C für Ihre Arbeitslast nicht ausreichen. Class-AB-Audioverstärker, Motortreiber bei der Charakterisierung, RF-Sender-Frontends beim Abgleich, Prototypen-Boards mit Hochstrom-LED-Arrays – all das arbeitet über der 3-A-Marke. Zwei einstellbare Kanäle mit 0–30 V/5 A bieten Ihnen Spielraum auf jeder Schiene; die 10-A-Kombination im Parallelmodus auf CH1+CH2 bewältigt die wirklich stromhungrigen Lasten, bei denen die Stromversorgung zum Engpass wird. Die Lastregelung liegt bei ≤0,01 % + 3 mV bei Strömen bis 3 A und ≤0,02 % + 5 mV über 3 A – die leicht gelockerte Spezifikation bei höheren Strömen spiegelt das Verhalten der Pass-Elemente wider, nicht eine Soft-Abschaltung. Lineare Topologie, ≤1 mVrms Restwelligkeit, volle SCPI-Steuerung über den gesamten 5-A-Bereich.

Reihenschaltung, Parallelschaltung und Tracking – Per Knopfdruck

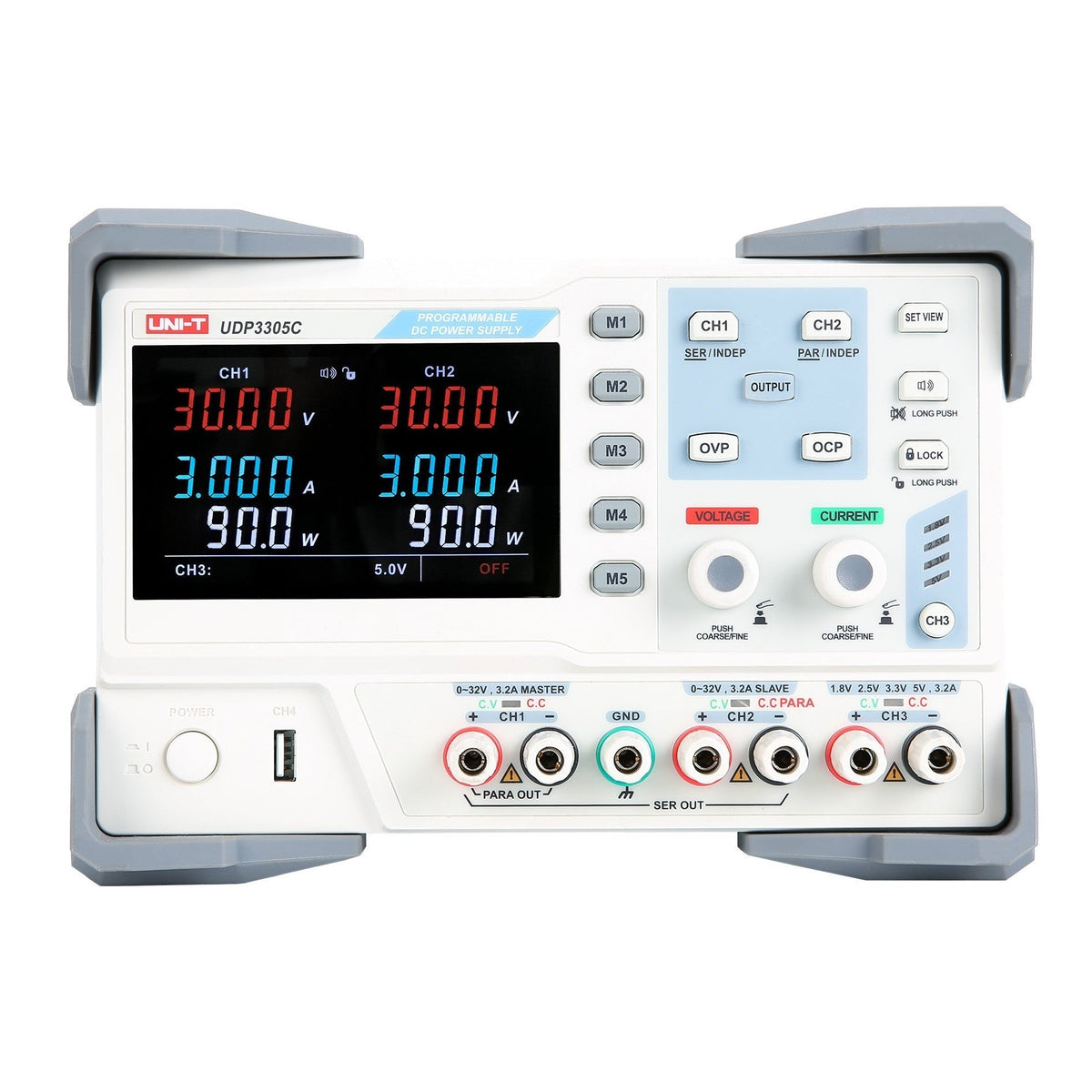

CH1 und CH2 lassen sich in Reihe für bis zu 60 V Ausgangsspannung, parallel für bis zu 10 A und im Master-Slave-Tracking für Tests an abgestimmten Schienen kombinieren – alles über Tasten an der Vorderseite, ohne Jumper-Kabel, ohne Kurzschlussbrücken, ohne das Risiko einer Fehlverdrahtung. Im Serienmodus werden CH1+ und CH2- als aktive Ausgangsklemmen geschaltet; im Parallelmodus werden CH1+/CH2+ als positiver Hochstromausgang geschaltet. SCPI ermöglicht dieselben Modi für die Integration in automatisierte Tests. Für Labore, die gelegentlich eine 60-V-Schiene für einen Hochspannungsprototyp oder eine 10-A-Schiene für eine stromhungrige Last benötigen, ist die Konfigurierbarkeit direkt in der Plattform integriert – ein zweites Netzgerät ist nicht erforderlich.

Anwendungen

F&E-Labor mit höherem Leistungsbedarf

5 A pro einstellbarem Kanal bewältigen Class-AB-Verstärkerschienen, Motortreiber-Charakterisierungen, RF-Sender-Abgleich und jeden Prototypen, bei dem 3 A eines kleineren Netzgeräts nicht ausreichen. Die SCPI-Steuerung automatisiert Testsequenzen; die Restwelligkeit unter 1 mVrms hält Versorgungsrauschen bei Strömen bis 5 A von der Messung fern.

Industrielle Wartung & Service

Programmierbares lineares Labornetzgerät mit 5 A Stromkapazität für Wartungsarbeiten auf Board-Ebene und Gerätetests. SCPI über RS-232 integriert sich in bestehende Testvorrichtungen; der OVP/OCP-Schutz pro Kanal bewahrt Sie vor Verbindungsfehlern, die auch Profis passieren können.

Charakterisierung in kleinen Entwicklungsteams

SCPI über USB-Device und RS-232 integriert sich in LabVIEW, Python-VISA und Shell-gesteuerte Test-Frameworks. Fünf Speichergruppen beschleunigen die Einrichtung zwischen Projekten. Der 10-A-Parallelmodus bewältigt Hochstrom-Charakterisierungen, für die die kleineren Modelle dieser Familie nicht ausgelegt sind.

Lehrlabore & Lehrpläne für höhere Leistungen

Kosten pro Arbeitsplatz, die es ermöglichen, ein Labor mit 20 Plätzen im Budget zu halten – bei gleichzeitiger Stromkapazität für anspruchsvollere Übungen (Motorsteuerung, Leistungsverstärker, LED-Arrays).

Spezifikationen

Optionen & Zubehör

Im Lieferumfang enthalten:

• Netzkabel
• Englische Download-Anleitung
• Mehrsprachiges Sicherheitshandbuch
• Kalibrierungsbericht (COC)

FAQs

Was ist der Unterschied zwischen dem UDP3303C und dem UDP3305C?

Der Ausgangsstrom. Das UDP3303C liefert 0–3 A auf CH1 und CH2 (insgesamt 195 W). Das UDP3305C liefert 0–5 A auf CH1 und CH2 (insgesamt 315 W). Der Spannungsbereich, der CH3-Logikschienenwähler, der Ladeanschluss, die Schnittstellen, der SCPI-Befehlssatz und der Funktionsumfang sind ansonsten identisch. Wählen Sie das UDP3303C, wenn 3 A ausreichen; wählen Sie das UDP3305C, wenn Sie mehr als 3 A auf einer Einzelschiene oder bis zu 10 A im Parallelmodus benötigen.

Verfügt das UDP3305C über LAN?

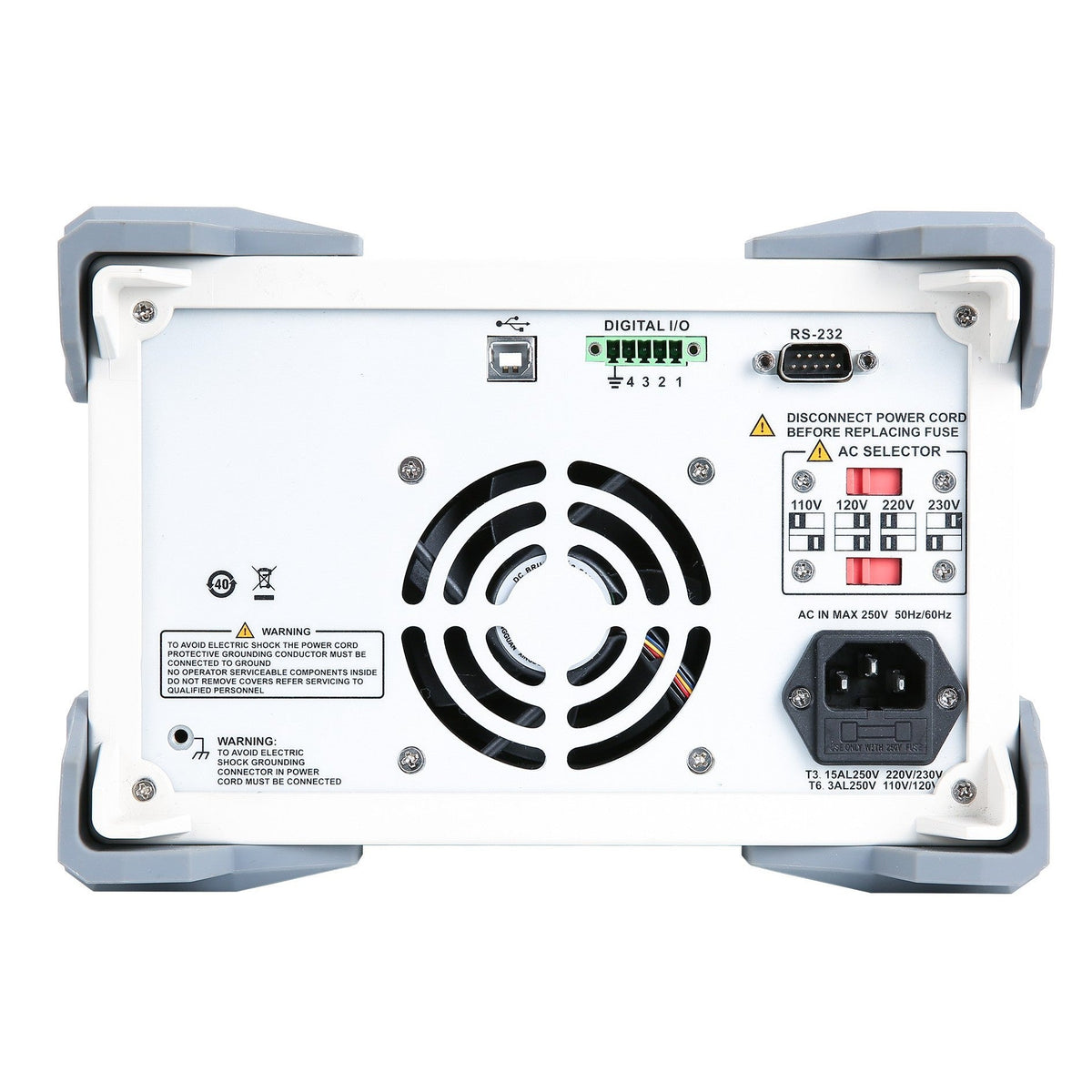

Nein. Die Datenschnittstellen des UDP3305C sind nur USB-Device und RS-232. Wenn Ihr Workflow LAN (mit LXI/Web-Interface) erfordert, bietet die UDP3000S-Serie dies auf derselben linearen Netzteil-Plattform mit bis zu 4 Kanälen an. Das digitale I/O-Pin-Paar an der Rückseite dient nur zur Hardware-EIN/AUS-Steuerung.

Wie stabil ist die Regelung oberhalb von 3 A?

Die Lastregelung ist mit ≤0,01 % + 3 mV bei Strömen bis 3 A und ≤0,02 % + 5 mV über 3 A spezifiziert. Das Netzgerät ist für einen sauberen Betrieb über den gesamten 5-A-Bereich ausgelegt; die leicht gelockerte Spezifikation oberhalb von 3 A spiegelt das Verhalten der Pass-Elemente bei höheren Strömen wider, nicht eine Soft-Abschaltung.

Können CH1 und CH2 zusammen 10 A liefern?

Ja – die Kombination im Parallelmodus von CH1+CH2 liefert bis zu 10 A an einem einzigen Ausgang. Aktivieren Sie den Parallelmodus über die Vorderseite (PARA-Taste) oder via SCPI; die Frontanschlüsse werden umfunktioniert, sodass CH1+ und CH2+ den positiven Hochstromanschluss teilen. Beide Kanäle verbleiben auf demselben Spannungssollwert (eingestellt auf CH1).

Was ist beim UDP3305C im Lieferumfang enthalten?

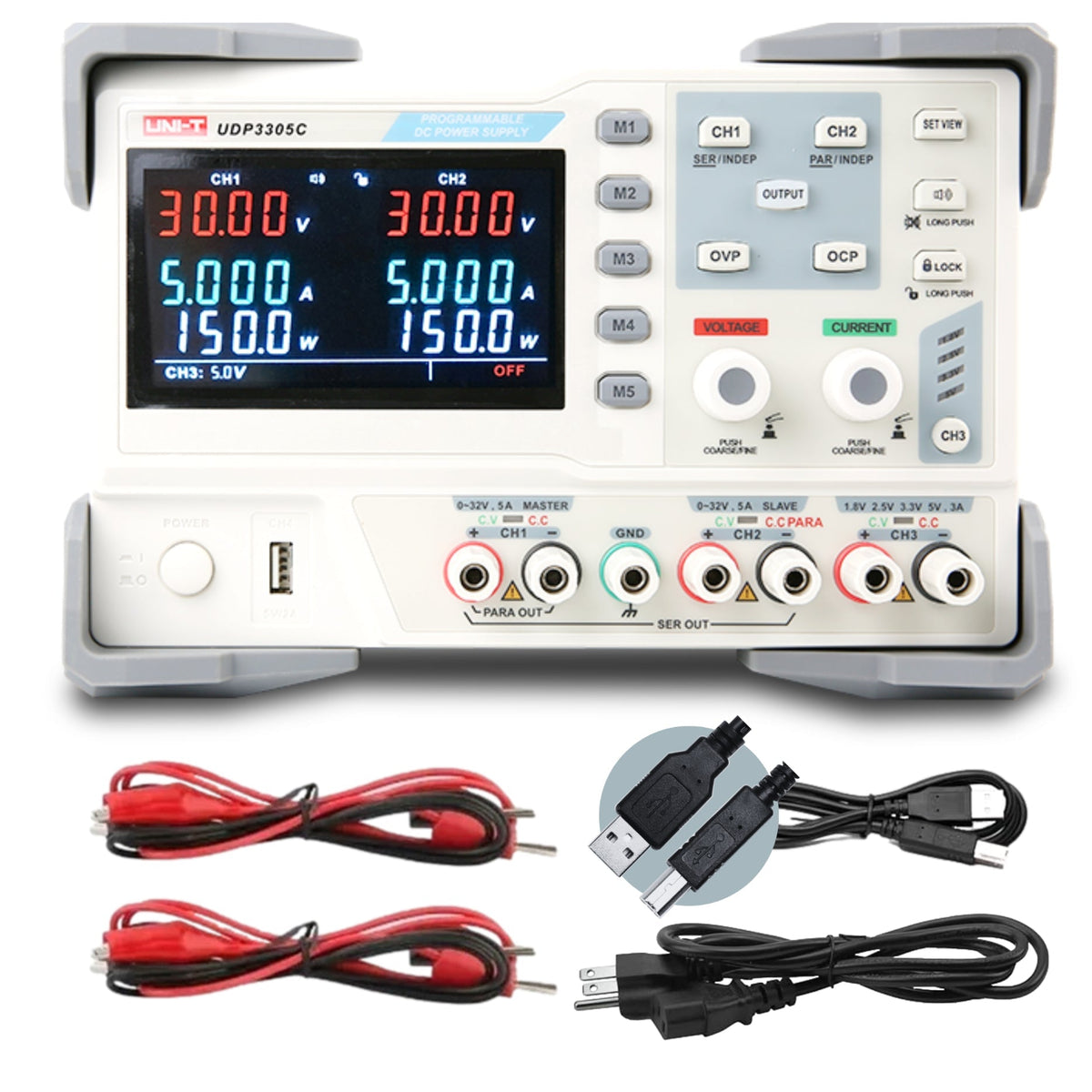

Das UDP3305C wird mit dem Gerät, Netzkabel, USB-Kommunikationskabel (UT-D14), RS-232-Kommunikationsleitung und Krokodilklemmen-Messleitungen geliefert. Das englische Benutzerhandbuch wird mitgeliefert. Versand durch autorisierten US-Händler.
