MSO3024HD 200-MHz-4-Kanal-12-Bit-Mixed-Signal-Oszilloskop
Herunterladen
Herunterladen

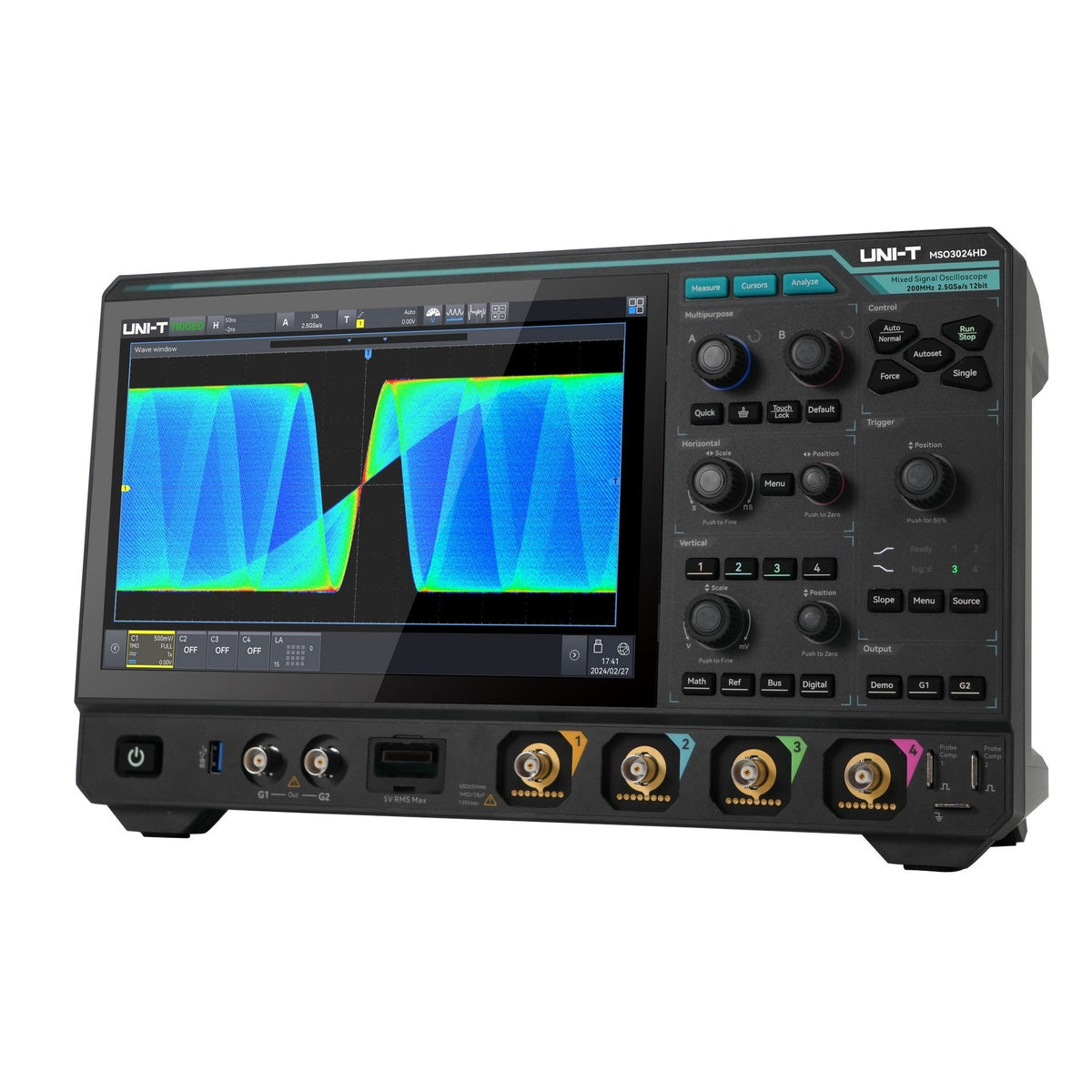

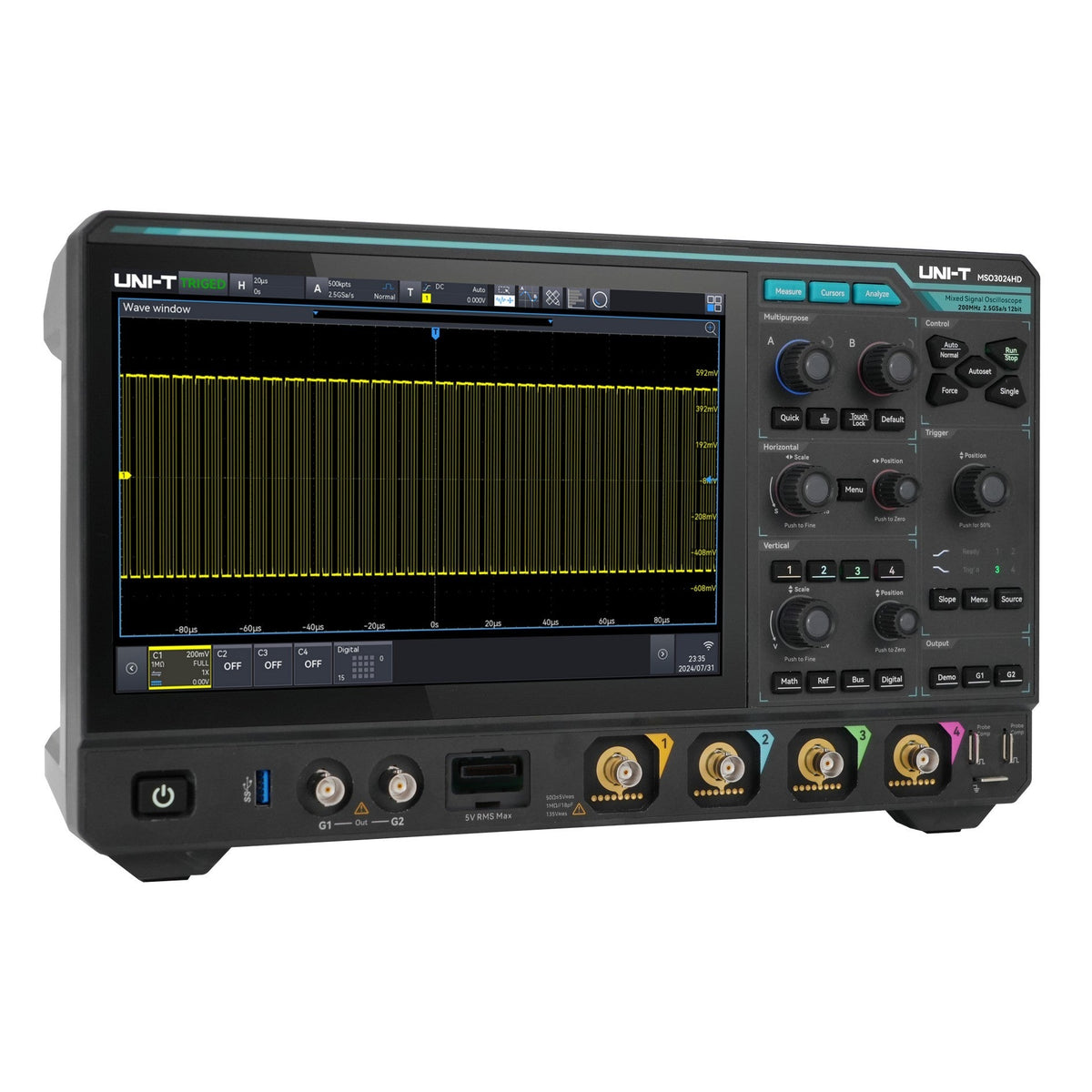

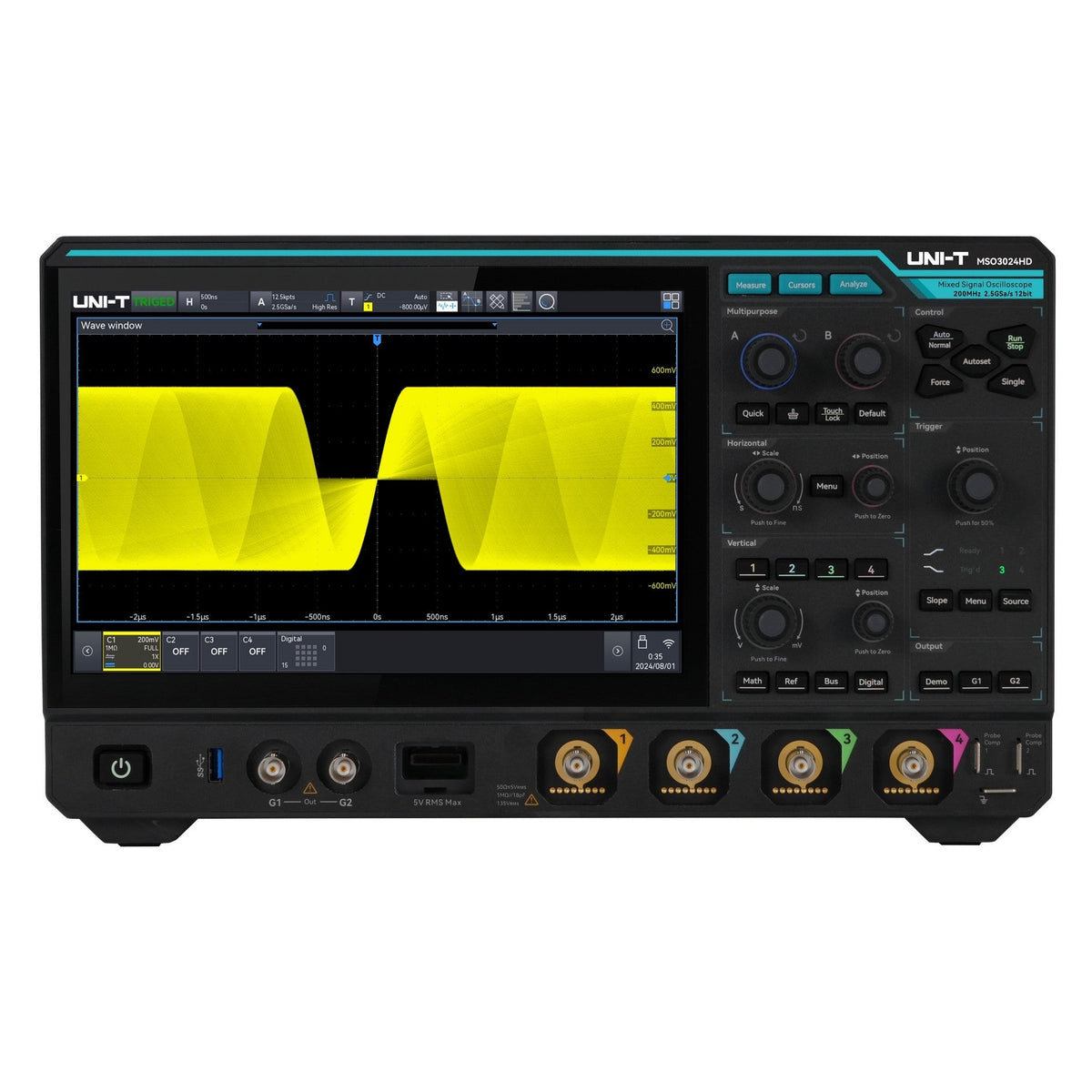

Das MSO3024HD ist ein 200-MHz-, 4-Kanal-Mixed-Signal-Oszilloskop, das auf der nativen 12-Bit-ADC-Architektur R12™ basiert und über eine Abtastrate von 2,5 GSa/s sowie eine standardmäßige Speichertiefe von 500 Mpts verfügt.
Die 12-Bit-Auflösung bleibt bei voller Bandbreite ohne ERES-Mittelwertbildung oder Kompromisse bei der Abtastrate erhalten, und die Ultra Phosphor 3.0-Erfassung liefert standardmäßig 500.000 wfms/s – im sequentiellen Modus sogar 1.500.000 wfms/s. Mit dem Logik-Tastkopf UT-M15 stehen auf dem 10,1-Zoll kapazitiven Multi-Touch-Display 16 digitale Kanäle zur Verfügung.
Für das Embedded-Prototyping, die MCU-Validierung und das Mixed-Signal-Debugging in kleinen F&E-Gruppen bietet das MSO3024HD die volle HD-Oszilloskop-Spezifikation — natives 12-Bit, 500 Mpts Speicher, eine Neun-Instrumente-Plattform — zum Einstiegspreis der Modellreihe. Schaltregler-Welligkeit auf einer verrauschten DC-Schiene, Sensorbrückenausgänge, die in 8-Bit-Quantisierung verschwinden, und Gate-Drive-Timing über vier Kanäle werden auf dem Bildschirm deutlich sichtbar dargestellt, anstatt im Grundrauschen unterzugehen.
- 200 MHz Bandbreite, 4 analoge Kanäle — Volle 200 MHz auf jedem Kanal mit einer berechneten Anstiegszeit von ≤1,80 ns, der Einstieg der Familie in die native 12-Bit-Arbeit.
- R12™ nativer 12-Bit-ADC — 4.096 Quantisierungsstufen bei voller Bandbreite und voller Abtastrate – keine ERES-Mittelwertbildung erforderlich, kein Kompromiss bei der Abtastrate. Bis zu 16-Bit effektive Auflösung bei aktiviertem ERES.
- 2,5 GSa/s Abtastrate, 500 Mpts Speicher — Echtzeit-Abtastung bis zu 2,5 GSa/s (Interleaved) mit maximal 500 Mpts Speicherkapazität pro Kanal für die Erfassung langer Zeitfenster ohne Beeinträchtigung der Abtastrate.
- Ultra Phosphor 3.0-Erfassung — 500.000 wfms/s Standard-Erfassungsrate; 1.500.000 wfms/s im sequentiellen Modus für triggergesteuerte Anomaliesuche. Die 256-stufige Intensitätsabstufung macht seltene Ereignisse sichtbar, die langsamere Oszilloskope übersehen.
- Neun Instrumente in einem — Oszilloskop, Logikanalysator, Funktions-/AWG-Generator, Spektrumanalysator, digitales Voltmeter, Frequenzzähler, Bode-Plot-Analysator, Protokollanalysator und Leistungsanalysator – integriert in ein einziges Tischgerät.
- 16 digitale Kanäle (optional) — Fügen Sie den Logik-Tastkopf UT-M15 für vollständiges Mixed-Signal-Debugging über analoge und digitale Domänen hinweg mit zeitkorrelierter Triggerung und Dekodierung hinzu.
- 12 Protokoll-Dekodierer — Standard: RS-232/UART, RS-422/485, I²C, SPI, CAN. Optional: CAN-FD, LIN, FlexRay, SENT, Audio, MIL-STD-1553B, ARINC 429, Manchester.
- 54 automatisierte Messungen mit Statistik — Spannungs-, Zeit- und Frequenzbereichsmessungen mit Histogramm- und Trendlinienanzeige. Bis zu 27 gleichzeitige Messungen auf dem Bildschirm.
- Optionaler 50 MHz 2-Kanal-AWG — Fügen Sie einen eingebauten 16-Bit 2-Kanal-Arbiträrsignalgenerator mit Bode-Plot-Regelschleifenanalyse hinzu. Führen Sie Stimulus-Response-Tests mit demselben Instrument durch, das auch die Antwort erfasst.
- 10,1-Zoll Multi-Touch-Display + WebServer + SCPI — 1280 × 800 kapazitiver Touchscreen mit Gestensteuerung, browserbasiertem Fernzugriff und vollständiger SCPI-Automatisierung über USB 3.0, LAN und HDMI-Export.
Detaillierte Funktionen
R12™ — Natives 12-Bit bei voller Bandbreite
R12™ ist die native 12-Bit-ADC-Architektur von UNI-T: 4.096 vertikale Quantisierungsstufen — die sechzehnfache Auflösung eines herkömmlichen 8-Bit-Oszilloskops — bei voller 200 MHz Bandbreite und 2,5 GSa/s Abtastrate, ohne ERES-Mittelwertschritt und ohne Kompromisse bei der Abtastrate. Für das Embedded-Prototyping, bei dem die Alternative zu diesem Preis ein 8-Bit-Oszilloskop ist, bedeutet R12, dass Quantisierungsschritte bei Signalen mit geringer Amplitude verschwinden: Schaltregler-Welligkeit auf einer verrauschten DC-Schiene, Thermistorkurven auf einem Sensorprüfstand, Strom-Shunt-Wellenformen an einem Prüfling – all dies wird auf dem Bildschirm in sauberen Kurven anstatt in Treppenstufen aufgelöst.
Ultra Phosphor 3.0 — 1.500.000 wfms/s im sequentiellen Modus
Ultra Phosphor 3.0 ist die Wellenform-Mapping-Architektur der dritten Generation von UNI-T, die parallele FPGA-Erfassung mit 256-stufiger Graustufen-Intensitätsabstufung kombiniert. Die Standard-Wellenformerfassungsrate beträgt 500.000 wfms/s — hoch genug, um intermittierende Timing-Anomalien in einem langen Erfassungsfenster aufzudecken. Im sequentiellen Modus — dem segmentierten Speichererfassungsmodus, der Aufnahmen an ein Triggerereignis koppelt — steigt die Erfassungsrate auf 1.500.000 wfms/s, und das Oszilloskop hält bis zu 125.000 Frames für die hardwarebasierte Echtzeit-Aufzeichnung zur Wiedergabe und Analyse nach der Erfassung bereit. Die Suche nach seltenen Ereignissen in einem Live-System wird so von einer Geduldsprobe zur effizienten Fehlersuche mit dem richtigen Werkzeug.

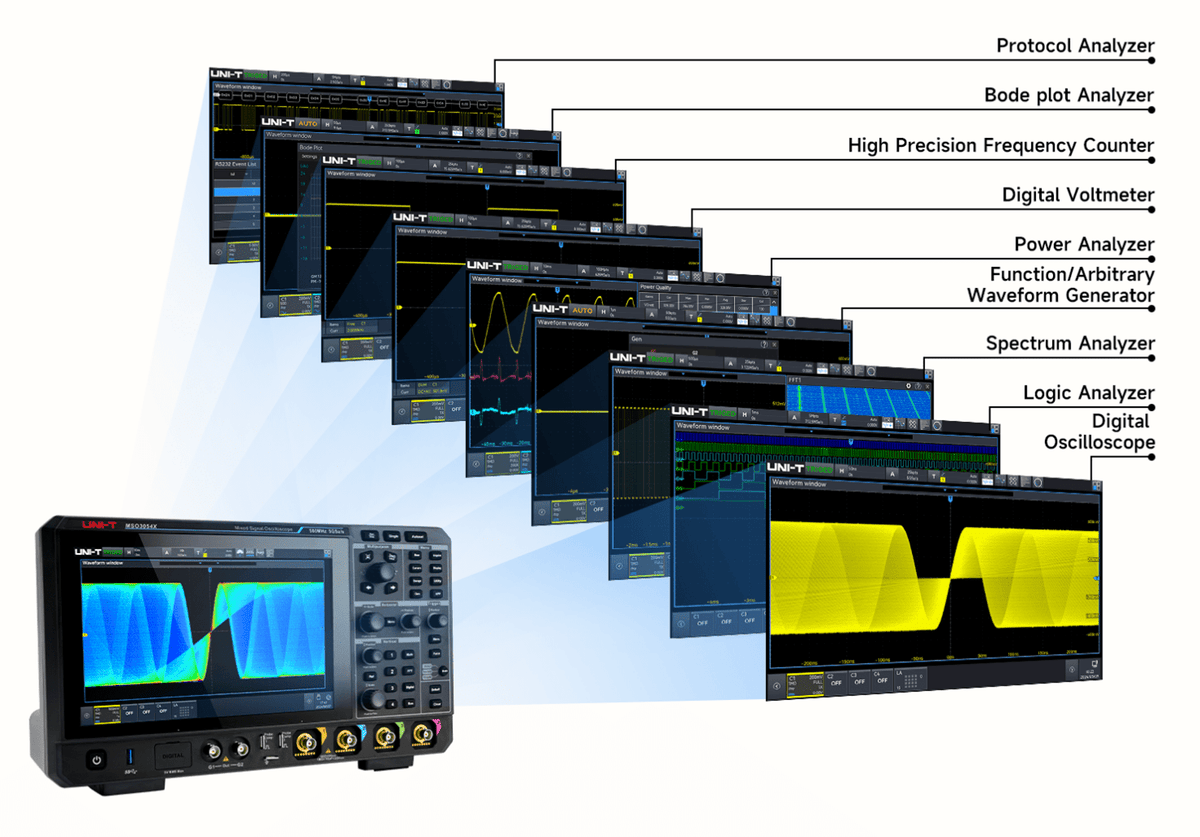

Neun Instrumente in einem — Das HD-Arbeitstier
Das MSO3024HD integriert neun Instrumente in einem Gehäuse: digitales Oszilloskop, 16-Kanal-Logikanalysator (mit optionalem UT-M15-Tastkopf), 50 MHz 2-Kanal-Funktions-/Arbiträrsignalgenerator (optional), 4 Mpts FFT-Spektrumanalysator, 4-stelliges digitales Voltmeter, 7-stelliger Hardware-Frequenzzähler, Bode-Plot-Analysator (mit AWG-Option), Protokollanalysator und Leistungsanalysator (optional). Für einen F&E-Arbeitsplatz der Einstiegsklasse, an dem Platz im Rack, das Budget und die Verkabelung konkurrieren, ist diese Konsolidierung wichtig: Ein MCU-Projekt kann vom Prototyp bis zur Validierung geführt werden, ohne drei zusätzliche Instrumente anschaffen zu müssen.
Tiefer Speicher — 500 Mpts pro Kanal
500 Mpts maximale Speichertiefe pro Kanal ist der tiefste Speicher in dieser Produktklasse. Bei einer Erfassung über ein langes Zeitfenster besteht die Alternative bei Oszilloskopen mit flachem Speicher darin, die Abtastrate zu drosseln: Die Zeitbasis wird verlängert, die Abtastrate sinkt, und der hochfrequente Inhalt, auf den es ankam, geht verloren. Das Speicherbudget des MSO3000HD eliminiert diesen Kompromiss für Erfassungsfenster von bis zu 200 ms bei der vollen Abtastrate von 2,5 GSa/s. Aufnahmen von Boot-Sequenzen bei Mikrocontrollern, vollständige Analyse von Einschalttransienten bei Schaltwandlern, Protokollspuren über mehrere Frames hinweg — der Speicher hält das gesamte Ereignis in voller Auflösung fest. Wählbare Tiefen von 25 kpts bis zu 500 Mpts erlauben es dem Ingenieur, den Speicher an den Arbeitsablauf anzupassen, ohne das Instrument verlassen zu müssen.
16 digitale Kanäle mit dem UT-M15 Logik-Tastkopf
16 digitale Kanäle sind bei der Hardware des MSO3024HD Standard — der Erfassungspfad, die Kanal-zu-Kanal-Korrelation und das Triggersystem sind bereits integriert. Das Hinzufügen des optionalen UT-M15 Logik-Tastkopfs aktiviert das digitale Eingangs-Frontend. Das Tastkopf-Pod verwendet Gruppierungen von hohen 8-Bit- und niedrigen 8-Bit-Signalen an einer 2,54-mm-Stiftleiste, mit 101 kΩ Eingangsimpedanz und 9,0 pF kapazitiver Last — leicht genug, um den Prüfling nicht zu beeinflussen, und schnell genug, um bei der vollen digitalen Abtastrate von 1,25 GSa/s eine minimale Impulsbreite von 800 ps aufzulösen. Zeitkorrelierte Triggerung über analoge und digitale Kanäle macht das MSO3024HD zu einem vollständigen Mixed-Signal-Debugging-Instrument für Embedded-Systeme, bei denen der Fehler an der Schnittstelle zwischen Firmware und analoger Schiene liegt.
12 Protokoll-Dekodierer — 3 Standard, 9 optional
Zwölf Protokoll-Dekodierer decken Embedded-, Automobil-, Audio- und Luft- und Raumfahrtanwendungen ab. Drei sind standardmäßig enthalten: RS-232/UART, RS-422/485, I²C, SPI und CAN werden mit dem Instrument geliefert und ohne zusätzliche Kosten dekodiert. Neun weitere können vor Ort per Lizenz freigeschaltet werden: CAN-FD, LIN, FlexRay, SENT, Audio, MIL-STD-1553B, ARINC 429 und Manchester — eine Lizenz pro Protokollfamilie, kein Ablaufdatum, kein Abonnement. Dekodierte Frames werden mit Feld-Annotationen über die analoge Wellenform gelegt, und die Ereignisliste sowie Suchfunktionen ermöglichen die Navigation durch den erfassten Datenverkehr, ohne das Instrument zu verlassen. Bis zu vier Protokolle können gleichzeitig dekodiert werden; bis zu 18 Bit paralleler Bus-Dekodierung kombinieren analoge und digitale Kanäle für ältere Bussysteme.
Eingebauter Spektrumanalysator — 4 Mpts FFT bis 2,5 GHz
Eine erweiterte FFT-Engine mit bis zu 4 Mpts läuft als dedizierter Frequenzbereichs-Analysemodus auf dem Instrument. Der Frequenzbereich erstreckt sich von 0 bis 2,5 GHz, vier Kurven und vier Erkennungstypen (positives Peak, negatives Peak, Sample, Durchschnitt) werden gleichzeitig angezeigt, und die Wasserfall-Ansicht verfolgt den Spektralgehalt über die Zeit für intermittierende Emissionen. Drei Markertypen (Auto, Manuell, Schwellenwert) und eine Markerpunktliste unterstützen die EMI-Vorabprüfung, harmonische Analysen, Signalreinheitsprüfungen und die Charakterisierung von Schaltgeräuschen. Derselbe Kanal, der die Zeitbereichskurve erfasst, führt auch die FFT durch — keine Signalübertragung, keine erneute Erfassung, keine unsynchronisierten Kurven zwischen zwei Instrumenten.
Leistungsanalyse — Optionales 6-Klassen-Paket
Das optionale Paket zur Leistungsanalyse fügt dem MSO3024HD sechs Kategorien von Leistungselektronikmessungen hinzu: Schaltverlustanalyse, Ausgangsrippel, harmonische Analyse, Anstiegsrate, Modulationsanalyse und sicherer Arbeitsbereich (SOA). Für das Design von Stromwandlern im Frühstadium ersetzt das Paket ein separates Leistungsanalysegerät: Dasselbe Oszilloskop, das die Gate-Drive-Wellenform erfasst, berechnet die Schaltverluste über den Zyklus, und derselbe FFT-Modus, der nach Störsignalen sucht, berechnet das harmonische Spektrum am AC-Eingang. Schließen Sie einen Spannungstastkopf und einen Stromtastkopf an, wählen Sie den Analysetyp, und die Berechnungen werden direkt auf dem Instrument ausgeführt.
54 automatisierte Messungen mit Statistik
54 automatisierte Messtypen decken Spannungs-, Zeit-, Frequenzbereichs- und Fläche-unter-Kurve-Berechnungen ab — mit bis zu 27 gleichzeitig auf dem Bildschirm angezeigten Messungen und einem 39-teiligen Parameter-Snapshot für einen einzelnen Kanal für Dokumentationen im Produktionsstil. Histogramm- und Trendlinienanzeigen zeigen Messstatistiken über die Zeit für Jitter-Analysen, Drift-Charakterisierungen und Langzeitvalidierungsläufe. Die Messungen laufen während der Erfassung kontinuierlich, aktualisieren sich in Echtzeit und bleiben bei manueller Analyse mit der Cursor-Position korreliert.
10,1-Zoll Touch-UI, WebServer und SCPI-Automatisierung
Das 10,1-Zoll kapazitive Multi-Touch-Display (1280 × 800) unterstützt neben der traditionellen Bedienung per Drehknopf, Tasten und Maus/Tastatur auch Gestensteuerung – Tippen, Wischen, Pinch-to-Zoom, Drag-and-Drop. Der integrierte WebServer macht das Instrument über einen Browser für den plattformübergreifenden Fernzugriff (PC, Tablet, Smartphone) zugänglich, inklusive vollständigem Wellenform-Export und Online-Benutzerhandbuch. SCPI über USB 3.0 und LAN integriert das MSO3024HD in automatisierte Skripte, und der HDMI-Ausgang spiegelt den Bildschirm auf ein externes Display für Lehre, Präsentation oder großflächige Analysen. Maskentests beschleunigen die Go/No-Go-Zyklen in der Produktion, und der 7-Bit-präzise Autoset nutzt Fuzzy-Logik, um mit einem einzigen Tastendruck die richtige Skalierung und Zeitbasis über Mehrkanaleingänge hinweg zu finden.
Anwendungen
F&E und Embedded Engineering
- Inbetriebnahme von Mikrocontrollern und Embedded-Validierung — 4-Kanal-12-Bit-Erfassung über UART, SPI, I²C und die analoge Schiene hält das Debugging der Schnittstelle zwischen Firmware und Hardware auf einem Instrument; die 200-MHz-Bandbreite deckt die Taktfrequenzen ab, mit denen aktuelle MCUs tatsächlich betrieben werden.
- Mixed-Signal-Debugging — mit dem optionalen UT-M15 16-Kanal-Logik-Tastkopf korreliert das MSO3024HD Firmware-Ereignisse zeitlich mit analogen Schienen zur Fehlerisolierung an der Schnittstelle.
- Protokoll-Inbetriebnahme und Bus-Analyse — Standard RS-232/UART, I²C, SPI, CAN-Dekodierung (plus optional CAN-FD, LIN, FlexRay, etc.) mit Frame-Level-Annotation auf der analogen Wellenform.
- Erfassung langer Ereignisse bei intermittierenden Fehlern — 500 Mpts Speicher und der sequentielle Modus mit 125.000 Frames halten das volle Ereignisfenster bei voller Abtastrate, sodass der Fehler während eines manuellen Erfassungsfensters nicht zwingend erneut auftreten muss.
Leistungselektronik
- Schaltregler-Welligkeit und DC-Schienenanalyse — native 12-Bit-Auflösung macht Welligkeit im µV-Bereich auf der DC-Schiene sichtbar, ohne das Quantisierungsrauschen, das bei 8-Bit-Instrumenten die Sicht trübt; das optionale Leistungsanalysepaket bietet integrierte Schaltverlustmessungen.
- EMI-Vorabprüfung bei Schaltwandlern — 4 Mpts FFT bis 2,5 GHz mit Wasserfall-Anzeige deckt leitungsgebundene Störemissionen vor dem Besuch in der EMV-Kammer auf.
- Validierung der Regelschleifenstabilität mit optionaler Bode-Plot-Analyse — bei aktivierter AWG-Option können Kleinsignale eingespeist und die geschlossene Regelkreisantwort von 50 Hz bis 50 MHz direkt gemessen werden.
- Multi-Rail-Korrelation — vier analoge Kanäle erfassen Eingangs-, Ausgangs-, Referenz- und Feedback-Signale bei einer komplexen Schalt-Topologie in einer einzigen zeitausgerichteten Erfassung.
Lehrlabore und Lehrplanverwendung
- Lehrplanfreundliche Lehre mit mehreren Instrumenten — ein Oszilloskop pro Arbeitsplatz ersetzt drei oder vier Altgeräte in einem Lehrlabor, mit WebServer-Zugriff für Lehrer-Spiegelung auf Studentenstationen.
- Visuelle Demonstration der Frequenzbereichsanalyse — der eingebaute 4 Mpts FFT-Spektrumanalysator macht die Zeit-Frequenz-Dualität auf demselben Instrument demonstrierbar, das die Studenten bereits kennen.
- Mixed-Signal-Laborarbeit ohne separaten Logikanalysator — mit dem optionalen UT-M15 Tastkopf erfassen Studenten analoge und digitale Signale auf einem Bildschirm für Kurse zu eingebetteten Systemen.
- Wiederholbare Laborübungen mit SCPI-Automatisierung — vom Lehrer vorbereitete Python-Skripte sorgen für konsistente Messungen an den Arbeitsplätzen der Studenten.
Spezifikationen
| Bandbreite | 200 MHz |
| Kanäle | 4 Analog + 16 Digital (optionaler UT-M15 Tastkopf) |
| Abtastrate | 2,5 GSa/s (Interleaved) / 1,25 GSa/s (Non-Interleaved) |
| Vertikale Auflösung | 12-Bit (bis zu 16-Bit mit ERES) |
| Speichertiefe | 500 Mpts maximal pro Kanal |
| Erfassungsrate | 500.000 wfms/s Standard; 1.500.000 wfms/s im sequentiellen Modus |
| Berechnete Anstiegszeit (typ.) | ≤1,80 ns |
| Hintergrundrauschen (volle BW, typ.) | 70 µVrms |
| Displaygröße | 10,1 Zoll |
| Displayauflösung | 1280 × 800 |
| Touchscreen | Kapazitives Multi-Touch |
| Triggermodi | Flanke, Impulsbreite, Video, Steigung, Runt, Überamplitude, Verzögerung, Timeout, Dauer, Setup & Hold, N-te Flanke, Muster, Zone |
| Protokoll-Dekodierer — Standard | RS-232/UART, RS-422/485, I²C, SPI, CAN |
| Protokoll-Dekodierer — Optional | CAN-FD, LIN, FlexRay, SENT, Audio, MIL-STD-1553B, ARINC 429, Manchester |
| FFT (Spektrumanalysator) | Bis zu 4 Mpts; 0 bis 2,5 GHz; 4 Kurven, 4 Erkennungstypen, Wasserfall |
| Leistungsanalyse (optional) | 6 Klassen: Schaltverlust, Welligkeit, Oberschwingungen, Anstiegsrate, Modulation, SOA |
| Eingebauter AWG (optional) | 50 MHz 2-Kanal, 16-Bit, 250 MSa/s |
| Bode-Plot (mit AWG-Option) | 50 Hz bis 50 MHz, 1–1000 Punkte |
| DVM | 4-stellig; DC, AC RMS, AC+DC RMS |
| Frequenzzähler | 7-stellige Hardware |
| Automatisierte Messungen | 54 Typen; bis zu 27 gleichzeitig auf dem Bildschirm |
| Sequentielle Modus-Frames | Bis zu 125.000 Frames |

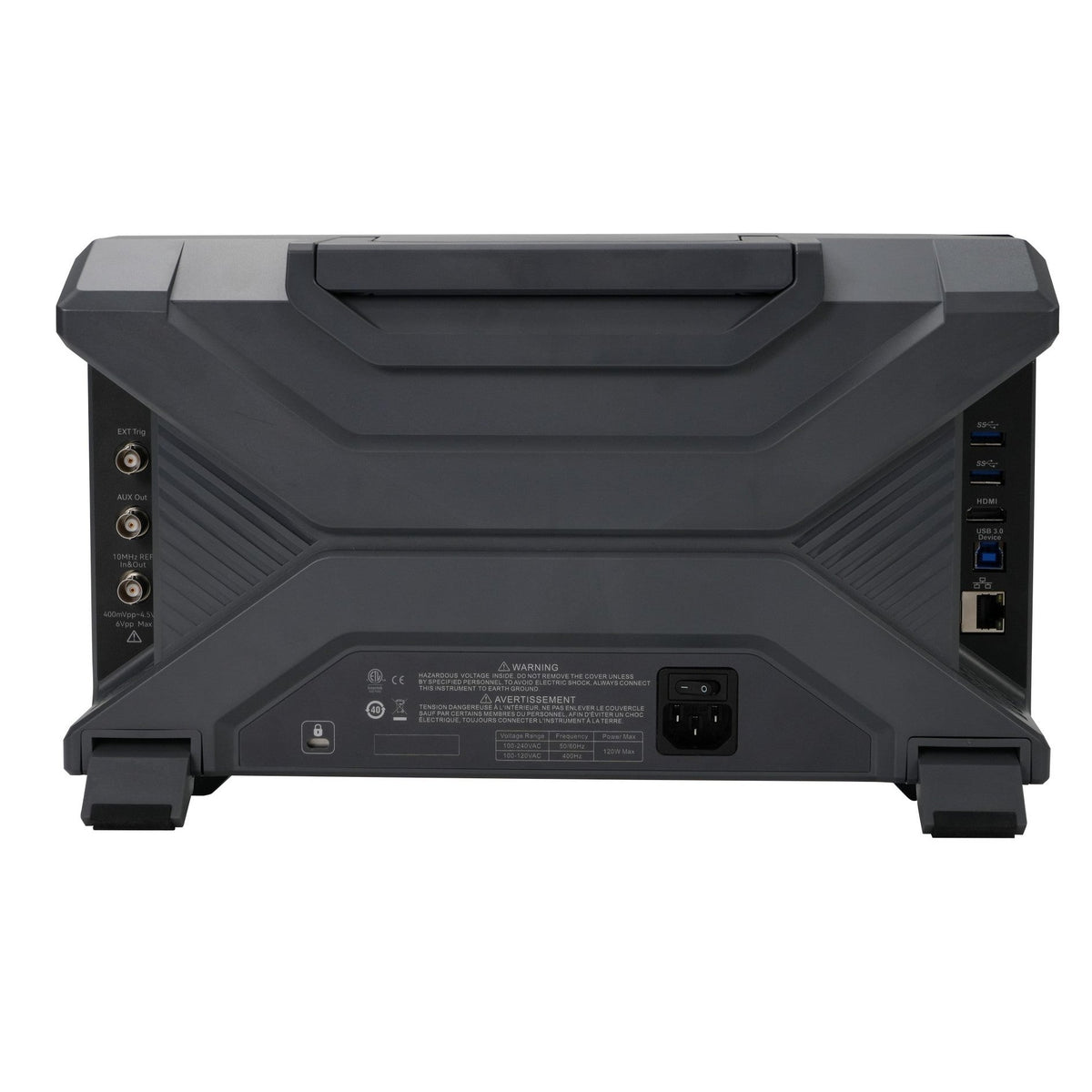

| Schnittstelle | USB 3.0 Host, USB Device, LAN, HDMI, AUX (Trig Out / Pass-Fail / DVM), Gen Out × 2, 10 MHz In/Out, EXT Trig |
| Fernsteuerung | WebServer (browserbasiert), SCPI über USB / LAN |
| Zertifizierungen | CE, cETLus |
Downloads
Zubehör & Lieferumfang
Im Lieferumfang enthalten
- MSO3024HD Mixed-Signal-Oszilloskop
- 4 × UT-P05 100 MHz, 10:1/1:1 passive Tastköpfe (200 MHz Modellreihe) oder UT-P06 200 MHz, 10:1/1:1 passive Tastköpfe (350/500 MHz Modellreihe)
- AC-Netzkabel (regionsspezifisch)
- USB-Kabel, Konformitätsbescheinigung, Kurzanleitung
Empfohlenes Zubehör
- UT-M15 16-Kanal-Logikanalysator-Tastkopf-Pod — aktiviert die 16 digitalen Standardkanäle für das Mixed-Signal-Debugging.
- Passive Tastköpfe, Differenztastköpfe und Stromzangen der UT-P-Serie — abgestimmte Tastköpfe für Hochspannungs-, Hochstrom- und Differenzmessungen.
- Optionale Protokoll-Dekodierlizenzen (CAN-FD, LIN, FlexRay, SENT, Audio, MIL-STD-1553B, ARINC 429, Manchester) — vor Ort aufrüstbar, ohne Ablaufdatum.
- Optionale 50-MHz-Zweikanal-AWG-Lizenz — fügt dem gleichen Gerät Stimulus-Response- und Bode-Diagramm-Funktionen hinzu.
- Optionales Power-Analyse-Paket — Messsuite für Leistungselektronik mit sechs Klassen.
Software-Optionen
- MSO3000HD-ARINC429 — ARINC429-Serienbus-Triggerung und -Analyse für die Luft- und Raumfahrt
- MSO3000HD-AUDIO — Option für Serienbus-Triggerung und -Analyse (I2S, LJ, RJ, TDM)
- MSO3000HD-AUTO — Bündel für Serienbus-Triggerung und -Dekodierung (CAN, CAN-FD, LIN, FlexRay, SENT)
- MSO3000HD-AWG — Option für Arbiträrsignalgenerator
- MSO3000HD-BND — Bündel für Serienbus-Triggerung und -Dekodierung (inkl. AUTO, AUDIO, MIL-STD, ARINC429, MANCH)
- MSO3000HD-BW2MT3M5 — Bandbreiten-Upgrade auf 350 MHz
- MSO3000HD-CAN — CAN-Serienbus-Triggerung und -Analyse für die Automobiltechnik
- MSO3000HD-CANFD — CAN-FD-Serienbus-Triggerung und -Analyse für die Automobiltechnik
- MSO3000HD-FLEX — FlexRay-Serienbus-Triggerung und -Analyse für die Automobiltechnik
- MSO3000HD-LIN — LIN-Serienbus-Triggerung und -Analyse für die Automobiltechnik
- MSO3000HD-MANCH — Option für Manchester-Serienbus-Triggerung und -Analyse
- MSO3000HD-MIL1553 — Option für MIL-STD-1553-Serienbus-Triggerung und -Analyse
- MSO3000HD-PWR — Option für Power-Analyse
- MSO3000HD-SENT — SENT-Sensorbus-Triggerung und -Analyse für die Automobiltechnik
Familienmitglieder
- MSO3034HD — 350 MHz, 4 Kanäle — Bandbreitenreserve für schnellere MCU-Takte und Schaltknoten
- MSO3054HD — 500 MHz, 4 Kanäle — Flaggschiff der Familie mit 70 µVrms Grundrauschen
- MSO1254HD — 250 MHz, 2 Kanäle HD — Einstiegsmodell für 2-Kanal-Anwendungen
FAQs
Welche Protokolle sind standardmäßig enthalten und welche sind optional?
Standard-Dekodierer: RS-232/UART, RS-422/485, I²C, SPI und CAN. Optionale Lizenzfreischaltungen: CAN-FD, LIN, FlexRay, SENT, Audio, MIL-STD-1553B, ARINC 429 und Manchester. Optionale Lizenzen laufen nicht ab; Firmware-Updates sind über die gesamte Produktlebensdauer kostenlos.
Was bedeutet R12™ in der Praxis?
R12™ ist die native 12-Bit-ADC-Architektur von UNI-T — 4.096 vertikale Quantisierungsstufen, sechzehnmal die Auflösung eines 8-Bit-ADC, beibehalten bei voller Bandbreite und Abtastrate, ohne dass ERES-Mittelwertbildung erforderlich ist. ERES ist als Erweiterung zusätzlich zu R12 verfügbar (bis zu 16 Bit effektive Auflösung); bei Konkurrenz-Oszilloskopen ist ERES erforderlich, um überhaupt 12 Bit zu erreichen, wobei dies zu Lasten der Bandbreite oder Abtastrate geht.
Kann ich die AWG- und Logikanalysator-Funktionen später hinzufügen?
Ja. Der 16-Kanal-Logikanalysator ist hardwareseitig Standard; zur Aktivierung ist das optionale UT-M15 Logik-Tastkopf-Pod erforderlich. Der 50-MHz-Zweikanal-AWG (mit Bode-Diagramm) ist eine Lizenzfreischaltung. Beides kann bei bereits im Einsatz befindlichen Geräten vor Ort nachgerüstet werden. Lizenzfreischaltungen laufen nicht ab.
Was ist der Unterschied zwischen den standardmäßigen 500.000 Wfms/s und den 1.500.000 Wfms/s im Sequenzmodus?
500.000 Wfms/s ist die kontinuierliche Erfassungsrate, die das Gerät im normalen Betrieb beibehält. Der Sequenzmodus ist ein Akquisitionsmodus mit segmentiertem Speicher, der Erfassungen von einem Triggerereignis abhängig macht und das Speicherbudget nutzt, um bis zu 125.000 Frames von trigger-ausgerichteten Wellenformen hintereinander aufzuzeichnen; der Wert von 1.500.000 Wfms/s ist die effektive Erfassungsrate während des Betriebs im Sequenzmodus. Der Sequenzmodus ist das richtige Werkzeug für die Suche nach seltenen oder intermittierenden Ereignissen; der Standardmodus ist das richtige Werkzeug für die kontinuierliche Überwachung.
Sollte ich stattdessen auf das MSO3034HD oder MSO3054HD aufrüsten?
Das MSO3024HD ist der Einstieg in die Familie bei 200 MHz, und diese Bandbreite deckt die Mehrheit der MCU-Takte der aktuellen Generation, Embedded-Bus-Transaktionen und Schaltnetzteil-Arbeiten ab, bei denen die Schaltfrequenz unter ca. 50 MHz bleibt. Wenn Ihre Anwendung Wide-Bandgap-Gate-Treiber (GaN/SiC) bei höheren Schaltfrequenzen, schnellere MCU-Siliziumchips (über ca. 200 MHz Kerntakt) oder Signalintegritätsarbeiten der DDR-Klasse umfasst, sind das MSO3034HD (350 MHz) oder MSO3054HD (500 MHz) aufgrund der Bandbreitenreserve lohnenswert. Speicher, Abtastrate und der Rest der Plattform sind innerhalb der gesamten Familie identisch.
