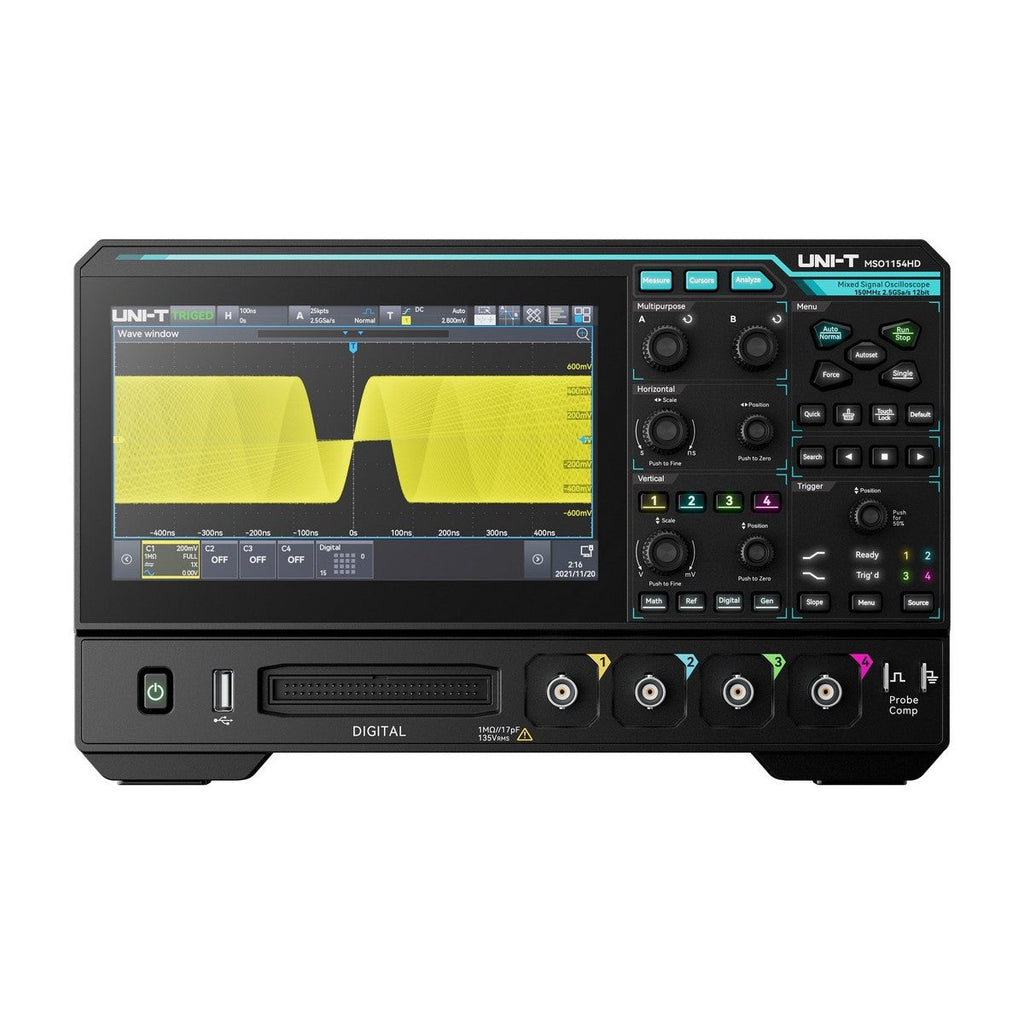

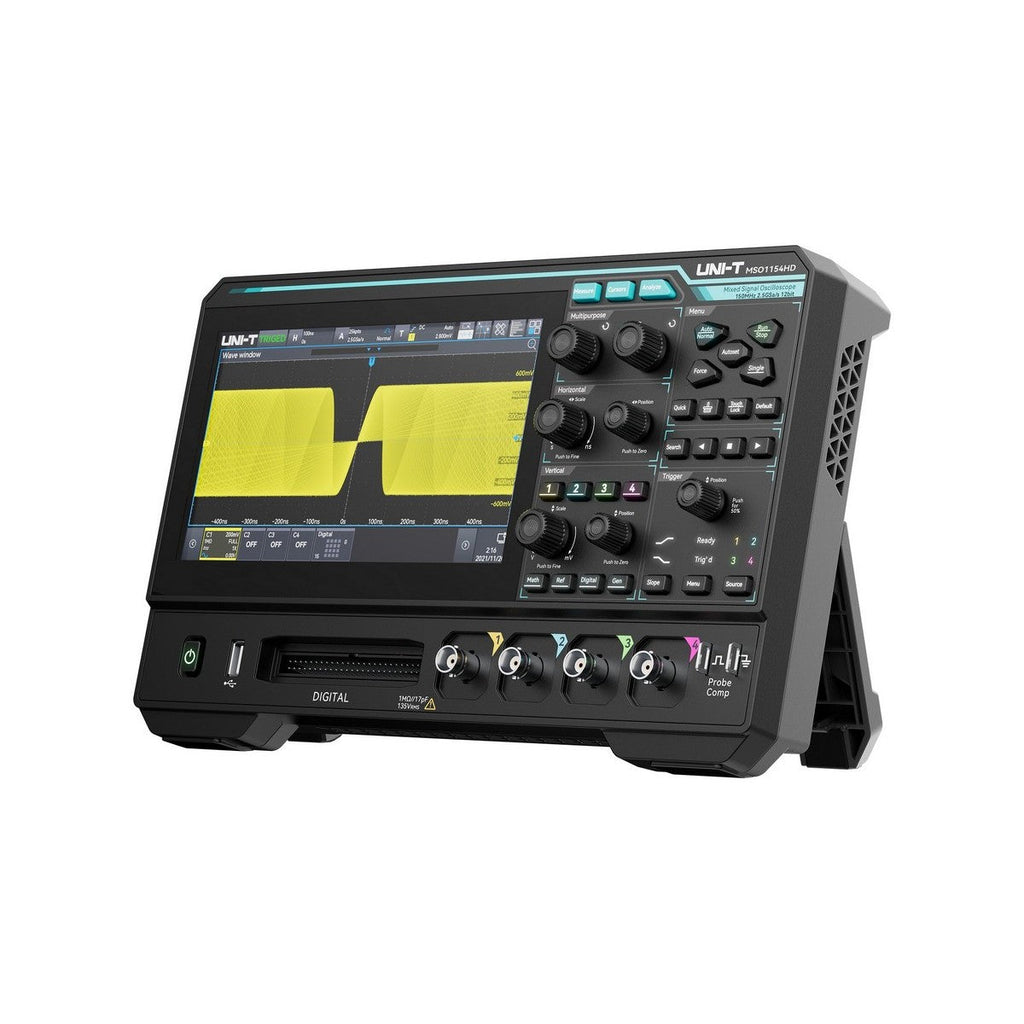

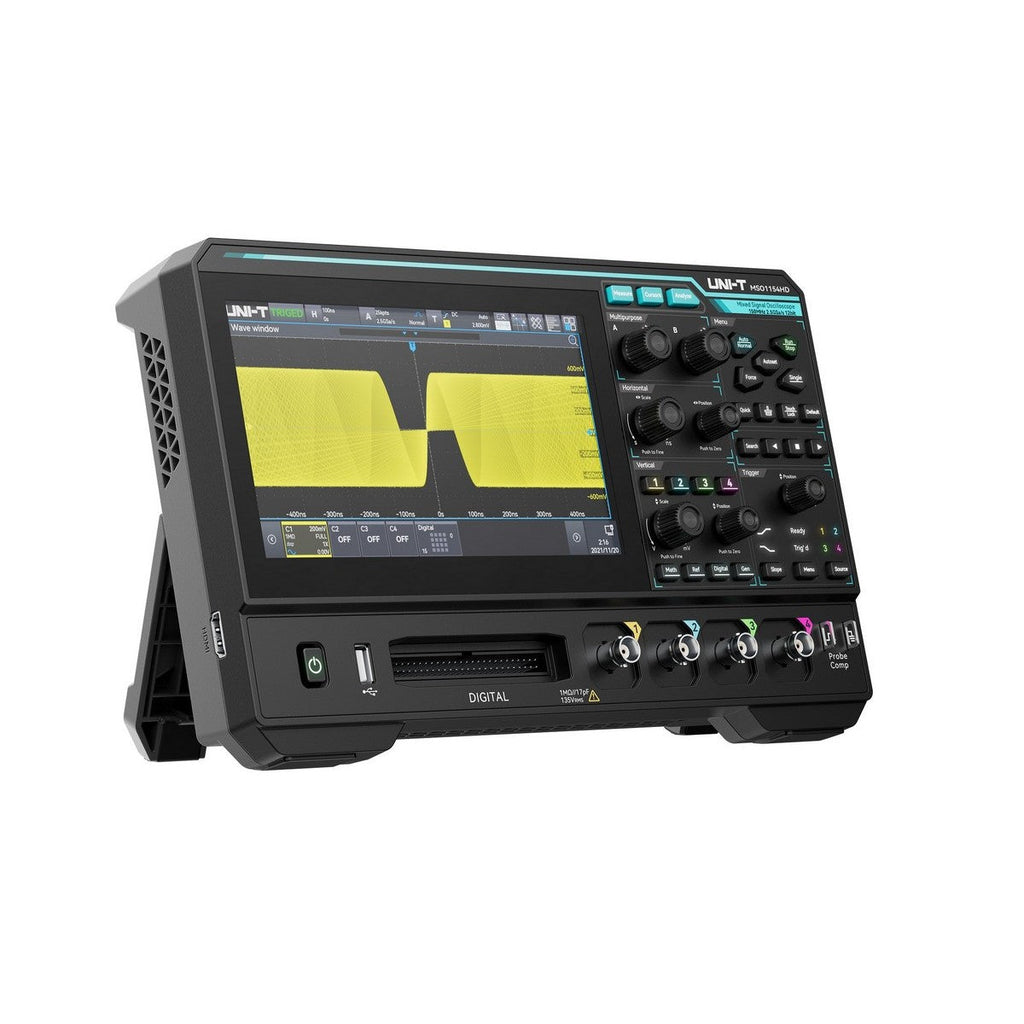

Das UNI-T MSO1154HD 150-MHz-4-Kanal-Mixed-Signal-Oszilloskop kombiniert eine native vertikale 12-Bit-Auflösung, vier analoge Kanäle und eine fortschrittliche Mixed-Signal-Analyse in einer kompakten Tischplattform, die für die Embedded-Entwicklung, Leistungselektronik, Ausbildung und Laborforschung konzipiert wurde.

Angetrieben von der nativen 12-Bit-ADC-Architektur R12™ von UNI-T, liefert das MSO1154HD 4.096 vertikale Auflösungsstufen bei seiner vollen Bandbreite von 150 MHz, ohne dabei die Abtastrate zu beeinträchtigen. Dies bietet die Messgenauigkeit, die zur Analyse von Kleinsignalen, Schaltrippeln und präzisen analogen Schaltungen erforderlich ist.

Mit bis zu 2,5 GSa/s Echtzeit-Abtastung, 100 Mpts Speicher pro Kanal, Ultra-Phosphor 3.0-Signalerfassung, integrierter Protokoll-Dekodierung, FFT-Spektrumanalyse und optionaler 16-Kanal-Logikanalyse bringt das MSO1154HD die Leistungsfähigkeit von High-End-Oszilloskopen auf eine erschwingliche Plattform für Ingenieure, Lehrkräfte und fortgeschrittene Elektroniklabore.

• 150 MHz Bandbreite mit vier analogen Eingangskanälen
• Native 12-Bit R12™ ADC-Architektur mit 4.096 vertikalen Stufen
• Bis zu 2,5 GSa/s Echtzeit-Abtastung
• 100 Mpts Erfassungsspeicher pro Kanal
• Ultra Phosphor 3.0-Erfassung mit bis zu 1.000.000 Signalverläufen pro Sekunde
• Optionaler 16-Kanal Mixed-Signal-Logikanalysator (UT-M26)
• Standardmäßige Protokoll-Dekodierung für UART, RS-232, RS-422, RS-485, I²C, SPI, CAN, CAN-FD, LIN und Audio-Busse
• Eingebauter 1 Mpts FFT-Spektrumanalysator
• 56 automatisierte Messungen mit statistischer Analyse
• Integrierte Leistungsanalyse mit 12 Messparametern
• 7-Zoll kapazitives Multi-Touch-Display
• USB-Host, USB-Device, LAN, HDMI und AUX-Konnektivität

Native 12-Bit-Leistung

Aufgebaut auf der nativen 12-Bit-ADC-Architektur R12™ von UNI-T, liefert das MSO1154HD die sechzehnfache vertikale Auflösung herkömmlicher 8-Bit-Oszilloskope, während es seine volle Bandbreite von 150 MHz und die maximale Abtastrate beibehält. Die erhöhte Messauflösung erleichtert die Beobachtung kleiner Spannungsschwankungen, Schaltrippel, Sensorausgänge und analoger Kleinsignale, ohne auf Software-Mittelwertbildung oder eine reduzierte Erfassungsleistung angewiesen zu sein.

Ultra Phosphor 3.0-Erfassung

Die Ultra Phosphor 3.0-Technologie erfasst bis zu eine Million Signalverläufe pro Sekunde bei einer Intensitätsabstufung von 256 Stufen. Dadurch treten häufig auftretende Signale deutlich hervor, während seltene Störungen und intermittierende Timing-Fehler sichtbar bleiben. In Kombination mit dem tiefen Erfassungsspeicher hilft das System Ingenieuren dabei, transiente Ereignisse, Protokollfehler und Probleme mit der Signalintegrität zu identifizieren, die auf langsameren Oszilloskopen nur schwer zu erkennen sind.

Tiefer Speicher und Mixed-Signal-Debugging

Mit 100 Mpts Erfassungsspeicher pro Analogkanal erfasst das MSO1154HD lange Signalaufzeichnungen ohne Einbußen bei der Abtastauflösung. Ingenieure können erweiterte Startsequenzen, Kommunikationsvorgänge und komplexe eingebettete Ereignisse analysieren und gleichzeitig eine detaillierte Sichtbarkeit der Signalverläufe beibehalten. Ein optionaler UT-M26 Logiktastkopf fügt 16 synchronisierte digitale Kanäle hinzu, wodurch analoge und digitale Signale gemeinsam für ein effizientes Mixed-Signal-Debugging betrachtet werden können.

Protokoll-Dekodierung und Leistungsanalyse

Das MSO1154HD enthält eines der umfassendsten Protokoll-Dekodierungspakete seiner Klasse mit standardmäßiger Unterstützung für UART, RS-232, RS-422, RS-485, I²C, SPI, CAN, CAN-FD, LIN und Audio-Kommunikationsbusse. Die eingebaute Leistungsanalyse misst Effizienz, Rippel, Schaltverluste und andere wichtige Parameter der Stromqualität, wodurch sich das Oszilloskop hervorragend für Embedded-Systeme, industrielle Steuerungen, Automotive-Elektronik und die Entwicklung von Netzteilen eignet.

Spektrumanalyse und automatisierte Messungen

Ein integrierter FFT-Spektrumanalysator mit einer Auflösung von bis zu 1 Mpts ermöglicht es Ingenieuren, Harmonische, Schaltfrequenzen, EMI-Quellen und Taktsignale zu untersuchen, ohne ein separates Instrument zu benötigen. 56 automatisierte Messungen, statistische Analysen, Trendanzeigen und Pass/Fail-Maskentests vereinfachen die Charakterisierung von Signalverläufen, Produktionstests und langfristige Leistungsbewertungen.

Konzipiert für moderne Ingenieurlabore

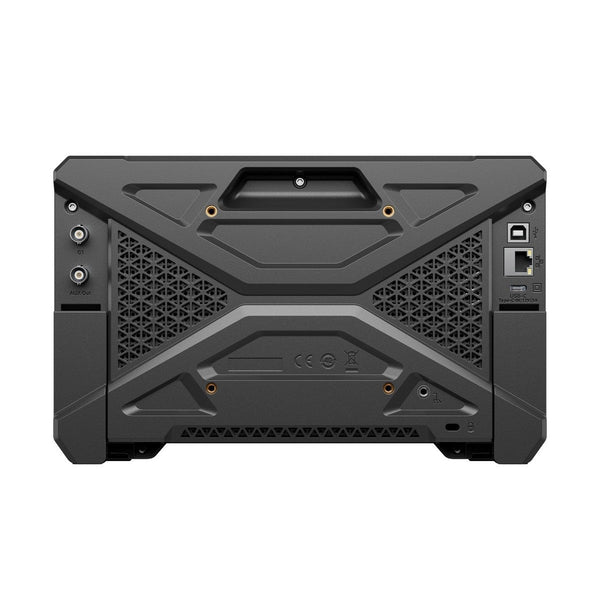

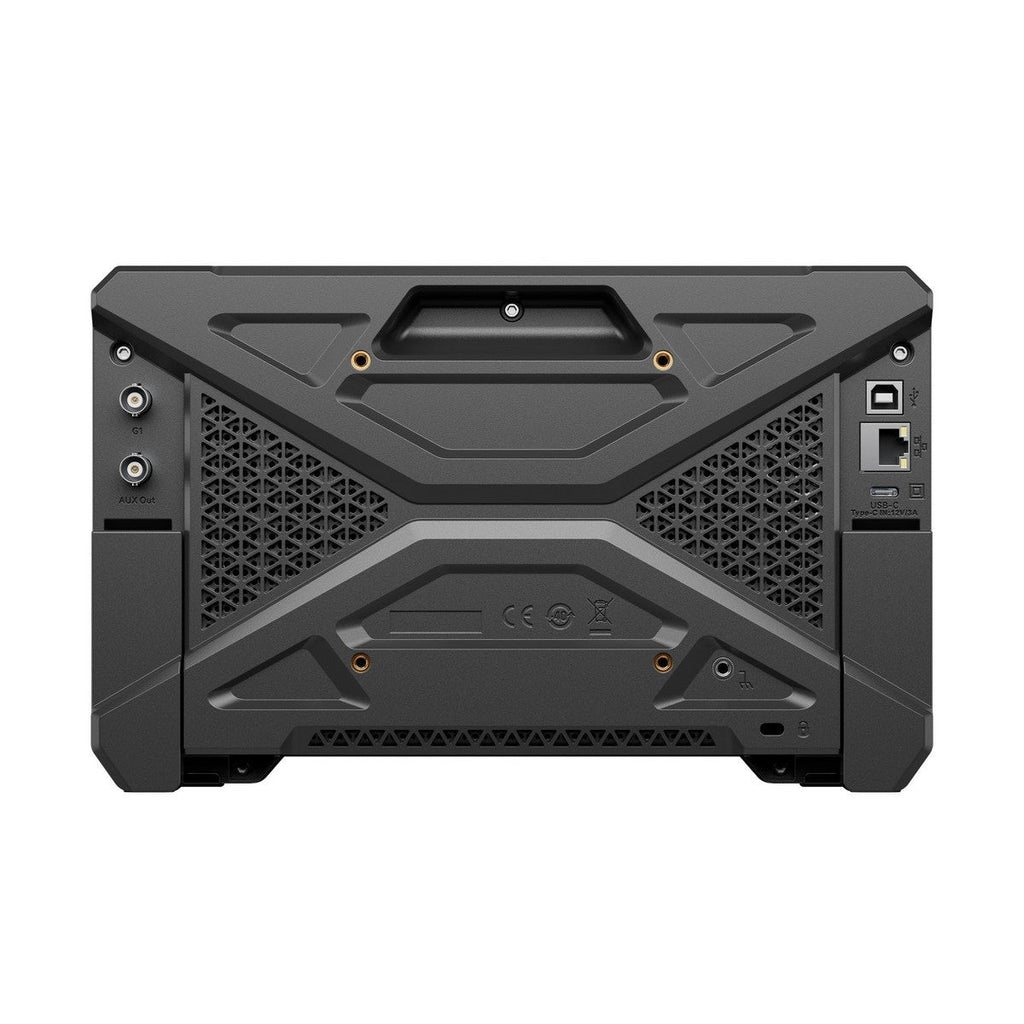

Ein reaktionsschneller 7-Zoll kapazitiver Touchscreen mit Gestensteuerung bietet eine intuitive Kontrolle über Signalverläufe und Messungen, während USB-, LAN-, HDMI- und AUX-Schnittstellen den Datentransfer, den Fernbetrieb und Demonstrationen im Unterricht vereinfachen. Ob in einem Ingenieurlabor, einer universitären Lehrumgebung oder an einem Elektronikentwicklungsplatz, das MSO1154HD bietet professionelle Messfähigkeiten auf einer benutzerfreundlichen Plattform.

Anwendungen

Das UNI-T MSO1154HD ist ideal für die Entwicklung von Embedded-Systemen, Mixed-Signal-Debugging, Leistungselektronik-Design, industrielle Automatisierung, Automotive-Elektronik, Sensorevaluierung, Universitätslabore, technische Ausbildung und Elektronikreparaturen. Seine native 12-Bit-Architektur, der tiefe Speicher, die integrierte Protokoll-Dekodierung und die optionale Logikanalyse bieten Ingenieuren und Lehrkräften eine vielseitige Plattform zur Analyse der zunehmend komplexen elektronischen Systeme von heute.

Technische Daten

Downloads

UNI-T MSO1000HD Serie Datenblatt

UNI-T MSO1000HD Serie Benutzerhandbuch

Optionen & Zubehör

Im Lieferumfang des Geräts enthalten

• MSO1154HD Oszilloskop
• 4 × passive Tastköpfe (1:1 / 10:1 umschaltbar, auf die Bandbreite des Instruments abgestimmt)
• USB-Kabel (USB-A auf USB-B)
• Netzkabel (regionalspezifisch)
• Kurzanleitung
• Werkskalibrierzertifikat

Empfohlenes Zubehör

• UT-M26 — 16-Kanal Logik-Tastkopf für Mixed-Signal-Debugging
• UT-P07A — 500 MHz passiver Tastkopf für Anwendungen mit höherer Bandbreite
• UT-P20, UT-P21, UT-V23 — passive Hochspannungstastköpfe
• UT-P30, UT-P31, UT-P32, UT-P33 — Differentialtastköpfe für potenzialfreie Messungen
• UT-P40, UT-P41, UT-P42, UT-P43, UT-P44 — Strommesszangen für Leistungselektronik und Schaltverlustmessungen
• UT-ISOT — Trenntransformator für sichere Messungen am Netz
• UT-M13X — Oszilloskop-Demoboard zum Üben von Protokoll-Dekodierungen und für Lehrmodule

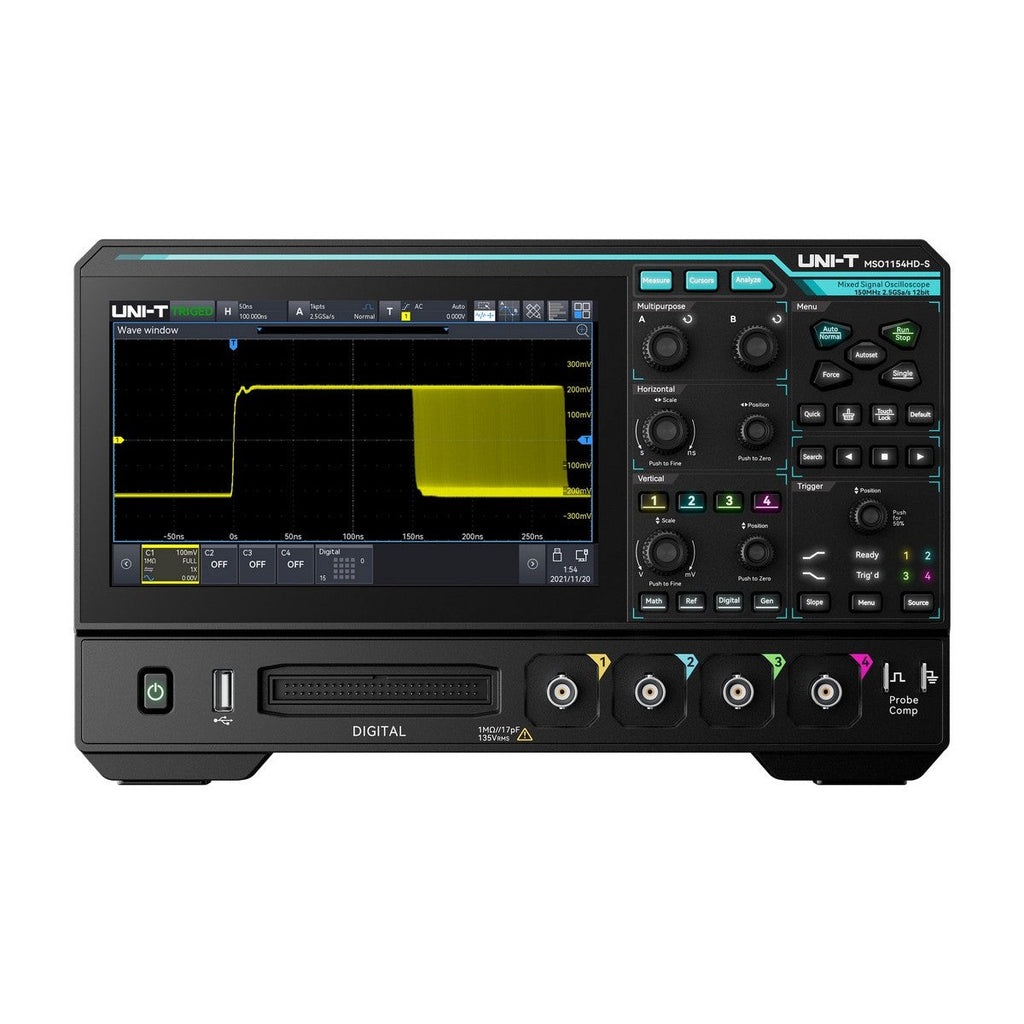

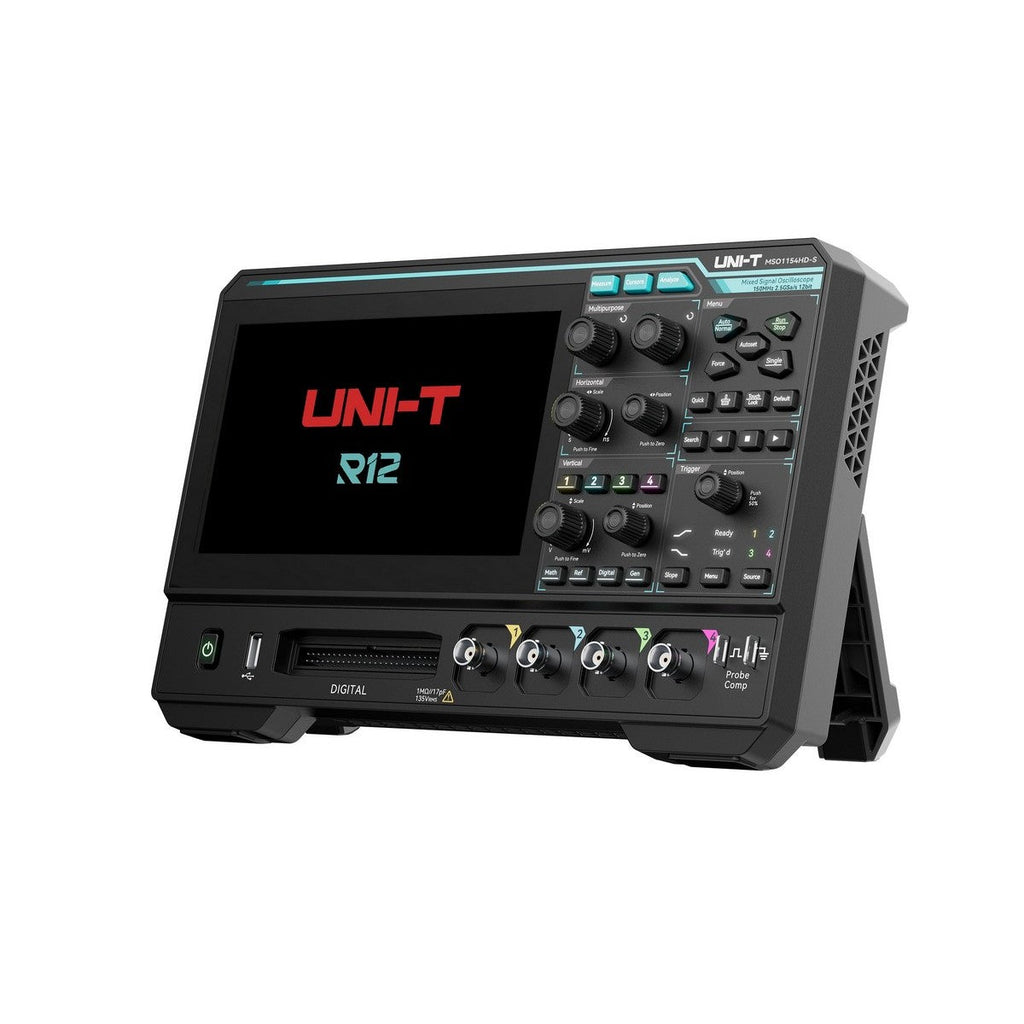

Benötigen Sie einen integrierten Signalgenerator? Schauen Sie sich das MSO1154HD-S an – dieselbe Plattform mit zusätzlich einem 25 MHz AWG und einer Bode-Diagramm-Analyse. Benötigen Sie 250 MHz Bandbreite für Arbeiten in der Leistungselektronik? Schauen Sie sich das MSO1254HD an.

FAQ's

Welche Protokolle sind im MSO1154HD enthalten?

RS-232/UART, I²C, SPI, RS-422, RS-485, CAN, CAN-FD, LIN und Audio-Dekodierung sind standardmäßig ohne zusätzliche Kosten enthalten. Alle unterstützten Protokolle sind sofort ab Werk verfügbar — es sind keine optionalen Lizenzen erforderlich.

Was ist der Vorteil der nativen 12-Bit-Auflösung?

Ein 12-Bit-ADC bietet 4.096 vertikale Stufen im Vergleich zu 256 bei einem 8-Bit-Oszilloskop — das ist eine sechzehnmal höhere Detailgenauigkeit. Dies macht kleine Signale, die auf größeren Signalen liegen, sichtbar, reduziert das Quantisierungsrauschen und verbessert die Messgenauigkeit bei Signalen mit geringer Amplitude wie Netzteil-Rippel, Sensorausgängen und präzisen analogen Schaltungen. R12™ hält die 12-Bit-Auflösung über die volle Bandbreite und Abtastrate, ohne ERES-Mittelwertbildung oder Kompromisse bei der Abtastrate.

Kann ich digitale Kanäle für Mixed-Signal-Debugging hinzufügen?

Ja. Der UT-M26 Logik-Tastkopf fügt 16 digitale Kanäle für zeitkorrelierte analoge und digitale Ansichten hinzu.

Enthält dieses Modell einen Signalgenerator?

Nein. Für einen integrierten 1-Kanal 25 MHz AWG mit Bode-Diagramm-Analyse siehe das MSO1154HD-S.

Wie ist das MSO1154HD im Vergleich zu den UPO2000HD- oder MSO3000HD-Oszilloskopen mit höherer Bandbreite einzuordnen?

Die MSO1000HD-Plattform teilt sich dieselbe R12™ 12-Bit-ADC-Architektur, die Ultra Phosphor 3.0-Erfassung und die standardmäßig enthaltene Protokoll-Dekodierung wie die UPO2000HD- und MSO3000HD-Familien. Die Unterschiede liegen in der Bandbreite (hier 150–250 MHz vs. 100–500 MHz beim UPO2000HD und 350–1000 MHz beim MSO3000HD), der Erfassungsrate (hier 1.000.000 Wfms/s vs. 1.500.000 Wfms/s beim MSO3000HD) und dem Formfaktor der Frontblende. Für Embedded-Prototyping und Aufgaben der mittleren Leistungselektronik bietet die MSO1000HD-Plattform dieselben architektonischen Vorteile zu einem günstigeren Preis.

Ist die Firmware vor Ort aktualisierbar?

Ja. Firmware-Updates sind während der gesamten Lebensdauer des Produkts kostenlos und werden über USB-Stick oder LAN-Übertragung installiert. Optionale Lizenzfreischaltungen (wie die LA16-Logikanalysator-Lizenz, wenn mit dem UT-M26 Pod bestellt) haben kein Ablaufdatum.
